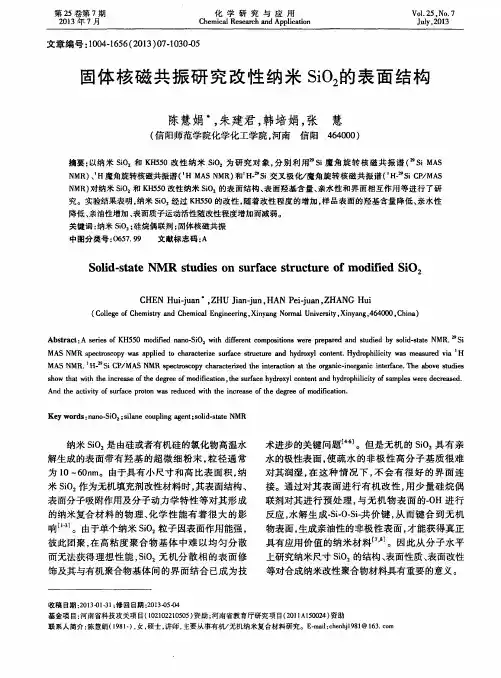

纳米SiO2的表面改性及应用

复旦大学碾士学位论文１．４．６复合材料中纳米二氧化硅的形貌表征图１—１１和１－１２是纳米二氧化硅ＳＰｌ和Ａ２００分散在丙烯酸树脂中的透射电镜照片。

与纳米二氧化硅在醋酸丁酯中的分散性一样，用ＭＡＰＴＳ改性的二氧化硅相对未改性的二氧化硅来说，具有较好的分散性，这点对于ＳＰｌ来说尤为明显（见图１—１ｌａ和１．１ｌｂ）。

另外，通过原位聚合制备的纳米复合材料中，二氧化硅的分散性优于通过共混法制各的（见图１－ｌｌｂ和】．１ｌｃ），这是由于改性的二氧化硅中含有可与丙烯酸酯单体反应的基团，在原位聚合中，与丙烯酸酯链段有较强作用，有利其分散。

然而这些对于纳米二氧化硅Ａ２００来说都不是那么明显（见图１－１２），无论是否改性，无论使用原位或者共混得方法，对于Ａ２００在丙烯酸树脂中的分散性没有很大影响。

这可能是纳米二氧化硅Ａ２００相对ＳＰｌ而言，本身就具有较小的比表面积以及较低的羟基含量，使其在丙烯酸树脂中具有比较好的分散性，所以通过ＭＡＰＴＳ对其改性，欲使其更易分散并没有在Ａ２００中体现出来。

（ａ）复旦大学硕士学位论文（ｃ）图１－ｌｌ含有ＳＰｌ的复合涂层的ＴＥＭ照片（ａ）含有共混的未改性的二氧化硅（ｂ）含有共混的改性的二氧化硅（ｃ）含有原位生成改性的二氧化硅Ｆｉｇｕｒｅ１－１１ＴＥＭｐｉｃｔｕｒｅｓｏｆｃｏｍｐｏｓｉｔｅｓｃｏｎｔａｉｎｉｎｇＳＰＩｐｒｅｐａｒｅｄｂｙ【ａ）ｂｌｅｎｄｉｎｇｗｉｔｈｕｎｍｏｄｉｆｉｅｄｎａｎｏ－ｓｉｌｉｃａ，（ｂ）ｂｌｅｎｄｉｎｇｗｉｔｈｍｏｄｉｆｉｅｄｎａｎｏ·ｓｉｌｉｃａａｎｄ（ｃ）ｉｎ—ｓｉｔｕｍｅｔｈｏｄｗｉｔｈｍｏｄｉｆｉｅｄｎａｎｏ－ｓｉｌｉｃａ（ａ）（ｂ）复旦大学硕士学位论文（ｃ）图１－１２含有Ａ２００的复合涂层的ＴＥＭ照片（ａ）含有共混的未改性的二氧化硅（ｂ）含有共混的改性的二氧化硅（ｃ）古有原位生成改性的二氧化硅Ｆｉｇｕｒｅ１－１２ＴＥＭｐｉｃｔｕｒｅｓｏｆｃｏｍｐｏｓｉｔｅｓｃｏｎｔａｉｎｉｎｇＡ２００ｐｒｅｐａｒｅｄｂｙ（ａ）ｂｌｅｎｄｉｎｇｗｉｔｈｕｎｍｏｄｉｆｉｅｄｎａｎｏ－ｓｉｌｉｃａ，（ｂ）ｂｌｅｎｄｉｎｇｗｉｔｈｍｏｄｉｆｉｅｄｒｉａｎｏ－ｓｉｌｉｃａａｎｄ（ｃ）ｉｎ－ｓｉｔｕｍｅｔｈｏｄｗｉｔｈｍｏｄｉｆｉｅｄｎａｎｏ．ｓｉｌｉｃａ１．４．７改性对复合树脂Ｔｇ的影响图１．１３至图１．１５为纳米复合树脂的ＤＭＡ损耗曲线。

第４期王云芳等：纳米二氧化硅的表面改性研究３８３ＳｉｚｅｏｆＳｉ０２ｇｒａｉｎ（ｎｍ）图１水溶胶中Ｓｉ０５颗粒的大小分布Ｆｉｇ．１ＳｉｚｅｄｉｓｔｒｉｂｕｔｉｏｎｏｆＳｉ０２ｇｒａｉｎｉｎｈｙｄｒｏｓｏｌ可以看出，所制得的二氧化硅水溶胶中，二氧化硅成纳米状态分布，粒径为５０—１２７ｒｉｍ，其电子显微镜照片如图２所示。

另外，从二氧化硅水溶胶的红外光谱（图３（ａ））可以看出，２９００ｃｍｄ为ＳｉＯＨ的吸收峰；３４３３ｅｍｄ为吸附的水峰；１２１６ｅｍ’１为Ｓｉ—Ｏ—Ｓｉ的不对称伸缩峰；９５８ｃｍｄ为ＳｉＯＨ的伸缩峰；４７１ｃｍｄ为Ｏ—Ｓｉ·Ｏ的畸变吸收峰，说明纳米二氧化硅表面还有大量羟基，因此它可以和许多有机官能团发生作用。

２．２表面羟基值的测定【ｌ列采用离心干燥分离、醇洗，反复５次使溶胶中的二氧化硅分离，１０００Ｃ真空干燥４８ｈ，得到纳米二氧化硅粉体，其红外光谱如图３（ａ）所示。

称取该粉体２９放入１００ｍＬ的锥形瓶中，加入０．０５ｍｏｌ／Ｌ的ＮａＯＨ溶液８０ｍＬ，密封搅拌２４ｈ。

离心分离二氧化硅颗粒后的溶液体积为Ｃ毫升（一８０ｍＬ），从分离的Ｃ毫升溶液中量取１０ｍＬ，用Ａ毫升０．０５ｍｏＬ／Ｌ的ＨＣｌ溶液滴定至中性，剩余溶液（Ｃ一１０ｍＬ）用同样的方法滴定至中性所用ＨＣｌ溶液为Ｂ毫升，根据下式可计算出单位重量二氧化硅颗粒表面的羟基含量（ｘ）ｕ引。

茗：盟笔华≈７．８ｍｍｏｌ／ｇ茗２——广２Ｌｇ上式中，Ａ一中和分离溶液１０ｍＬ所消耗０．０５ｍｏＬ／ＬＨＣｌ溶液的体积数；Ｂ一滴定剩余溶液（约７０ｍＬ）至中性所用０．０５ｍｏｌ／ＬＨＣＩ溶液的体积数；ｗ一纳米二氧化硅粉体的克重数。

２．３纳米二氧化硅的表面改性及分析配制２．０ｗｔ％纳米二氧化硅水溶胶１００ｍＬ，并用冰醋酸调节溶液的ｐＨ＝３．５—４．５，随后加入图２改性前纳米Ｓｉ０２粒子的ＴＥＭ图片Ｆｉｇ．２ＴＥＭｐｈｏｔｏｇｒａｐｈｓｏｆｎａｎｏ—ｓｉｌｉｃａｐａｒｔｉｃｌｅｓｂｅｆｏｒｅｍｏｄｉｆｉｃａｔｉｏｎ４００￥００１２００１６００２０００２４００２８００３２００３６００４０００Ｗａｖｃｎｔｕｎｂｅｒ“ｇｎｒｌ图３ｓｉ０２（ａ），ｃｒ，ｒＭＳ（ｂ）和ＧＰＴＭＳ改性Ｓｉ０２（ｃ）的红外光谱Ｆｉｇ．３ＦＴＩＲｇｐｌ圮－ｑ：ｒａｏｆ（ａ）ｓｉｌｉｃａ，（ｂ）ＣＰａ＇ＭＳａｎｄ（ｃ）ＣＰＴＭＳ—ｍｏｄｉｆｉｅｄｓｉｌｉｃａ２ｍＬ偶联剂ＧＰＴＭＳ（未水解前的红外光谱如图３（ｂ）所示），磁力搅拌，常温反应２．５ｈ后得到纳米二氧化硅改性溶胶（改性后纳米颗粒溶液的透射电子显微镜显微分析如图４所示）经离心干燥后醇洗（重复五次），常温干燥２４ｈ，然后在２００℃真空干燥４８ｈ得到改性纳米ＳｉＯ：粉体，其红外图谱如图３（ｃ），从图谱可以看出：纳米二氧化硅接枝ＧＰＴＭＳ后，二氧化硅的物理吸附水（３４３３ｃｍ。

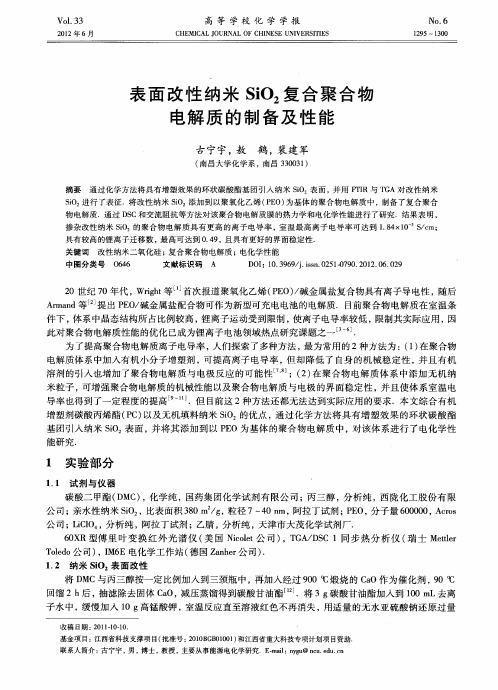

纳米二氧化硅制备、改性与应用l0无机硅化合物(Inorg.SiliconCompound)2006年第1期(总第134期)纳米二氧化硅制备,改性与应用张密林,丁立国,景晓燕,侯宪全(哈尔滨工程大学,哈尔滨1S0001)摘要:SiOz是重要的无机材料,对于诸多行业产品的提档升级具有重要意义.本文介绍了纳米SiO:制备方法,对各种制法的优缺点进行了评述;阐明了改性机理,列举了常见的改性方法;对具体应用作了简要的概括,讲述了纳米SiOz在各个应用所表现的优越性能和一些奇异特性.关键词:纳米SiO:;制备;改性;应用纳米Si0是极具工业应用前景的纳米材料,它的应用领域十分广泛,几乎涉及到所有应用SiO粉体的行业.就作为添料而言,不改变工艺流程,而只是替代精晶SiO,其制品的各项性能指标均会大幅提高,而纳米SiO的应用远不止于此.我国是美,英,日,德国之后,第五个能批量生产此产品的国家,纳米SiO批量生产为其研究开发提供了坚实的基础.我国纳米SiO的生产与应用落后于发达国家, 该领域的研究工作还有待突破.1纳米Si0的制备纳米S是无定型白色粉末(指其团体聚体),表面存在不饱和的残键及不同键合状态的羟基.其分子状态呈三维链状结果(或称三维网状结构,三维硅石结构等).工业用SiO:称作白炭黑,是一种超微细粉体,质轻,原始粒径0.3m以下,相对密度2.319～2.653,熔点1750C,吸潮后形成聚合细颗粒.国外生产方法有干法和湿法两种.干法包括气相法和电弧法,湿法分沉淀法和凝胶法.国内主要为湿法,即沉淀法和凝胶法,其中凝胶法用得较少.气相法:气相法多以四氯化硅为原料,采用四氯化硅气体在氢氧化流高温下水解制得烟雾状的二氧化硅.该法优点是产品纯度高,分散度高,粒子细而形成球形,表面羟基少,因而具有优异的补强性能,但原料昂贵,能耗高,技术复杂,设备要求高,限制了产品使用.沉淀法:沉淀法是硅酸盐通过酸化获得疏松,细分散的,以絮状结构沉淀出来的SiO晶体.该法原料易得,生产流程简单,能耗低,投资少.但是产品质量不如气相法和凝胶法.该法为目前主要的生产方法.凝胶法:凝胶法是加入酸使碱度降低从而诱发硅酸根的聚合反应,使体系中以胶态粒子形式存在的高聚态硅酸根离子粒径不断增大,形成具有乳光特征的硅溶胶.成溶胶后,随着体系pH值的进一步降低,吸附OH一带负电荷的SiO胶粒的电动电位也相应降低,胶粒稳定性减小,SiO胶粒便通过表面吸附的水合Na+ 的桥联作用而凝聚形成硅凝胶,去水即得纳米粉.该法原料与沉淀法相同,只是不直接生成沉淀,而是形成凝胶,然后干燥脱水,产品特性类似于干法产品,价格又比干法产品便宜,但工艺较沉淀法复杂,成本亦高,该法应用较少.2纳米SiO2的改性张密林,丁立国等:纳米二氧化硅制备,改性与应用11纳米SiO表面是亲水性的,这导致了与橡胶等有机配合时相容性差,难混入,难分散.纳米Si0比表面积大,粒径小,空气中易飞扬,储存与运输皆不便.表面改性分为热处理和化学改性,SiO的表面改性就是利用一定的化学物质通过一定的工艺方法使其与Si0表面上的羟基发生反应,消除或减少表面硅醇基的量,使产品由亲水变为疏水,以达到改变表面性质的目的.2.1热处理热处理后二氧化硅表面吸湿量低,且填充制品吸湿量也显着下降,其原因可能是由于高温加热条件下以氢键缔合的相邻羟基发生脱水而形成稳定键合,从而导致吸水量降低,此种方法简便经济.但是,仅仅通过热处理,不能很好改善填充时界面的粘合效果,所以在实际应用中,常对纳米SiO使用含锌化合物处理后在200~400℃条件下热处理,或使用硅烷和过渡金属离子对纳米Si0处理后进行热处理,或用聚二甲基二硅氧烷改性二氧化硅,然后进行热处理.2.2化学改性Si0的表面活性硅醇基可以同有机硅烷,醇等物质发生化学反应,以提高同聚合物的亲和性及反应活性.根据改性剂的不同,常用的化学反应有以下几种.(1)与醇反应II—Si—oH—Si占占IIII(2)与脂肪酸反应I—H—_Si—oH+R—COOH——II—RO—H占__+OIl一i_0o—RI(3)和有机硅化合物反应I}一Si—OH+CI--Si(CH.).—一一Si—O—Si(CH.).+HCIII(4)表面接枝聚合物Il—Si—0H+SOCI—一一Si—Cl+IIRRIIIIR—OOH—一一Si—0OH+nCHz—C—一一Si一(CHz—C)一IfIICOORCOOR(5)与胺类反应一i—oH+NHR二!一当i—o—HNR—Si—oH+NH2R——二二—一Si—o—HNR u/12无机硅化合物(Inorg.SiliconCompound)2006年第1期(总第134期)(6)硅烷偶联剂改性YRsix!YRi——oH+Ho一i一二!YR—0—i—IIII其中Y为一NH,一sH等官能团,X为一OMe或--OEt,R代表C—C桥.3纳米SiO的应用领域由于纳米SiO具有小尺寸效应,表面界面效应,量子尺寸效应和宏观量子隧道效应和特殊光,电特性,高磁阻现象,非线性电阻现象以及其在高温下仍具有的高强,高韧,稳定性好等奇异特性,使纳米SiO可广泛应用各个领域,具有广阔的应用前景和巨大的商业价值.3.1树脂基复合材料的改性树脂基复合材料具有轻质,高强,耐腐蚀等特点,随着应用领域对树脂基材料性能的要求的提高,高性能的树脂基复合材料不断产生,把分散好的纳米SiOz颗粒均匀地加到树脂材料中,可以提高材料强度和延伸率,提高耐磨性和改善材料表面的光洁度,提高抗老化性能,从而改善树脂基复合材料性能的目的.3.2新型塑料添加剂常规SiO作为补强添加剂加到塑料中,利用它的透光性,粒度小,可以使塑料变得更加致密.纳米SiO的作用不仅仅是补强,它具有许多新的特性,如半透明性的塑料薄膜,添加纳米SiO不但提高了薄膜的透明度,强度,韧性,更重要的是防水性能大大提高.3.3功能纤维添加剂利用纳米SiO对紫外光,可见光和近红外的高反射率光学特性,可用于人造纤维的制造,主要有红外屏蔽人造纤维,抗紫外线辐射人造纤维,高介电绝缘纤维和静电屏蔽纤维等.3.4新型橡胶材料添加剂传统橡胶生产过程中通常在胶料中加入炭黑来提高强度,耐磨性和抗老化性,但制品均为黑色,并且档次较低.纳米SiOz不仅具有补强的作用,而且使常规橡胶具备一些功能特性,例如通过控制纳米SiO颗粒尺寸可以制备对不同波段光敏感性不同的橡胶,即可抗紫外辐射,又可防红外反射,还可利用纳米SiOz的高介电特性制成绝缘性能好的橡胶.添加纳米SiO的橡胶,弹性,耐磨性都会明显优于常规的炭黑作填料的橡胶.3.5陶瓷中添加纳米Sio2在现代氧化物陶瓷生产中,纳米SiO代替纳米AlO.添加到陶瓷里,效果比添加AlO.更理想,不但大大降低陶瓷制品的脆性,其韧性也提高几倍至几十倍, 在陶瓷制品表面喷涂薄薄一层纳米SiO,光洁度可明显加强.纳米SiOz的价格, 仅是纳米AlO.的二分之一,又可有效地降低材料成本.3.6密封胶,粘结剂的改性剂密封胶和粘结剂要求产品粘度,流动性,固化速度均为最佳条件,国外产品采张密林,丁立国等:纳束二氧化硅制备,改性与应用13用纳米材料作为添加剂,纳米SiO是首选材料.在纳米SiO的表面包敷一层有机材料,使之具有亲水特性,这种纳米SiO添加到密封胶中很快形成一种硅石结构, 形成网络结构,抑制胶体流动,固化速率快,提高粘结效果.由于颗粒尺寸小,就更增加了胶的密封特性.3.7新型涂料添加剂因为纳米SiO是一种抗紫外线辐射材料(即抗老化),加之颗料小,比表面积大,能在涂料干燥时很快形成网络结构,添加纳米SiO可改善普通涂料诸如悬浮稳定性差,触变性差,耐候性差,耐洗刷性差等缺点,涂膜与墙体结合强度大幅提高,涂膜硬度显着增加,表面自洁能力也获得改善.3.8用作催化剂载体,由于纳米Si0具有粒径小,比表面积大等特点,担载后使催化剂达到纳米级,从而具有纳米颗粒的性质,担载少量催化剂有效成分可达到高催化活性,有效降低了催化剂的成本,提高了催化效率,并能延长催化剂寿命.3.9在杀菌剂中的应用纳米SiO具有生理惰性,由于比表面积大,表面多孔隙,所以具有高吸附性,在杀菌剂的制备中常用作载体,可吸附抗菌离子,达到杀菌抗菌的目的,已用于洗衣机,冰箱外壳,电脑键盘等的制造.3.10在医药方面的应用纳米SiO无毒无害且具有高吸收性,分散性,增稠性,在药物制剂中得到了广泛的应用.如在雷尼替丁,甲晴米胺,呱仑西平等药物中,加入少量的纳米SiO可改变其流动性I力Ⅱ入少量的纳米SiO于灰黄霉素中,可改变其溶解速度,即改变难溶药物在水中的分散性和吸收性;加入少量的纳米SiO于含有阿司匹林的药粉中,,会改变药粉的抗静电性.除上所列应用领域外,纳米SiO在机械,通讯,电子,光学,军事,农业,食品轻工,化妆品等领域中还具有广阔的应用前景.4结语纳米SiO作为纳米材料家族中的一员,对其开发具有重要的实际意义.我国纳米材料的研究已取得许多成果,但纳米SiO的应用才刚刚起步,随着对纳米SiO研究的深入,应用领域的拓宽,纳米SiO会进一步工业化,纳米SiOz材料也必然引起更多的关注.参考文献:[1]李中军,贾汉东,申小清.水玻璃一乙酸乙酯体系的成胶特性及SiOz凝胶粉末的制备[J].硅酸盐,2000?28(1):77—79[2]秦晓东,将晓明,陈月珠.高比表面积超细二氧化硅粉体的制备[J].石油大学,2001,25,36--38[3]赵秦生,李中军,刘长让.溶胶一凝胶法制备多孔SiO2超细粉体口].中南工业大学,1998,29(2)t131—134[4]WradD,KOEl,etat.Preparingcatalyticmaterialsbythesol--gelmethod[J].IndustrialEng ineeringChemicalRe—search.1995,34(z):421—426(其它路)。

二氧化硅表面改性及其应用二氧化硅是一种广泛使用的材料，其在各种应用中都起着重要作用，包括制备催化剂、电子材料、涂料、化妆品等等。

然而，二氧化硅纳米颗粒表面的缺点也就更加突出，例如硅氧键的可反应性差，容易出现聚集现象，从而影响其化学和物理性质。

为了克服二氧化硅表面的缺点，二氧化硅表面的修饰变得越来越重要。

在这里，我们将探讨二氧化硅表面改性及其应用。

首先，我们将讨论各种常见的二氧化硅表面改性方法，以及如何通过表面改性来提高材料的性能。

然后，我们将探讨二氧化硅表面改性在一些应用中的作用，例如在电子器件、涂料、化妆品等领域中的应用。

最后，我们将简要总结未来的发展方向和研究前景。

一、二氧化硅表面改性方法对于二氧化硅来说，改善其表面化学性质的方法包括物理、化学和生物化学方法等。

已经开发出了各种方法来改善二氧化硅纳米颗粒的表面化学性质，其中包括化学修饰和吸附等技术。

化学修饰是指在纳米颗粒表面化学键形成的同时，通过共价化学反应或其他方法来改善纳米颗粒表面化学性质。

例如，磺酸化二氧化硅纳米颗粒表面上的硅氧键被磺酸基取代，从而增加了其亲水性。

另一个例子是，使用羧酸等负离子表面活性剂来修饰二氧化硅纳米颗粒表面，从而增加纳米颗粒与其他材料的悬浮度、降低表面能。

吸附法是其中一种不进行化学反应的方法。

吸附剂在二氧化硅纳米颗粒表面上通过分子静电力与一定的化学反应而捆绑。

吸附剂的种类主要有金属离子、有机分子和聚合物。

例如，硅胶表面吸附上羧酸等表面活性剂后，可提高其对水的亲和力，增加其水解性能。

另外，还有物理和生物化学方法，如固相反应、离子交换和酶处理等方法。

这些方法也能有效地改善二氧化硅纳米颗粒表面的物理和化学性质。

二、二氧化硅表面改性的应用二氧化硅表面改性可以改善其物理和化学性质，从而使其在电子器件、生物医学、催化剂，涂料和化妆品等领域有广泛的应用。

在电子材料中，二氧化硅纳米颗粒经过表面修饰后，可用于制备电子材料如薄膜晶体管、LED、染料敏化太阳能电池以及半导体领域的其他应用。
