初中地理地图图例符号完全解析地理地图图例符号完全解析地理地图图例符号是一种用来表示地理信息的图形符号系统,它是地图阅读和理解的重要工具。
通过图例符号,读者可以快速准确地获取地图上各种地理现象和要素的信息。
本文将对常见的地理地图图例符号进行解析,以帮助读者更好地理解和应用地图。
一、颜色符号地理地图中,常用不同的颜色来表示不同的地理现象。
以下是一些常见的颜色图例符号及其含义:1. 蓝色:通常用来表示水体,如湖泊、河流、海洋等。
2. 绿色:常用来表示植被丰富的地区,如森林、草原等。
3. 黄色:一般代表沙漠或干旱地区。
4. 红色:常用于表示火山活动、地震带等地质灾害区域。
5. 灰色:通常表示山脉或高地,如山峰、山脉等。
二、图形符号除了颜色符号外,地理地图还使用各种图形符号来表示不同的地理特征和要素。
以下是一些常见的图形图例符号及其含义:1. 点状符号:通常用于标示城市、村庄、港口等地理要素。
2. 线状符号:一般表示道路、铁路、河流等线性地理要素。
3. 多边形符号:常用来表示行政区划、自然保护区等区域性地理要素。
4. 符号组合:有时候,地理地图上的符号会通过组合来表示特定的地理信息,比如使用山峰符号和流线符号组合表示山脉和河流的关系。
5. 图标符号:在一些主题地图中,还会使用特定的图标符号来表示特定的地理现象,比如邮局、医院、学校等。
三、比例尺符号比例尺是地理地图中表示真实距离和地图上距离的比例关系,并通过比例尺图例符号来表示。
比例尺通常以分数的形式表示,例如1:10000代表地图上1厘米对应实际距离10000厘米。
比例尺符号通常位于地图的一角,可以是一条直线或带有刻度的线段。
四、方向指示符号地理地图中,方向指示符号用来表示地图的朝向和方位。
常见的指示符号包括指北针、方位角符号等。
指北针用来指示地图上的正北方向,方位角符号则用来标明地图上的其它方位。
总结:地理地图图例符号是地图中非常重要的一部分,通过图例符号,人们可以准确地获取地理信息,并更好地理解和应用地图。
CASS地物符号制作CASS(Computer-ded Symbol System)地物符号系统是一种计算机辅助地图符号制作的标准,它是以数学方式描述的各种地图符号和图形,并通过计算机进行制作和输出。
CASS地物符号系统具有精度高、效率高、制图规范统一等特点,被广泛应用于地图制作、GIS等领域。
下面就介绍一下如何利用CASS地物符号系统制作地图符号。
一、CASS地物符号系统的基本要素1. CASS符号标准:CASS符号标准是规范地图符号的形状、比例尺度、颜色和线型等属性,并提供相应的绘制规则,以保证各种符号在地图上的一致性。
2. CASS符号库:CASS符号库是存储CASS符号的数据库,其中包含各种符号的数学描述及其对应的图片。
3. CASS符号编辑器:CASS符号编辑器是一种专门用于编辑CASS符号的软件,可以通过输入符号代码或图形元素的位置和属性信息等方式生成符号,也可以通过直观的绘制界面进行符号的设计和编辑。
4. CASS符号分类:CASS符号按照其所代表的实际地物或地图元素进行分类,常见的分类包括地貌符号、水文符号、道路符号、建筑符号、植被符号等。
二、CASS地物符号的制作流程1. 收集数据:首先需要收集该地区的地图信息和地物资料,包括地貌、水系、道路、建筑、植被等。
2. 分类符号:将收集到的地物资料按照其所代表的实际地物或地图元素进行分类,并根据CASS符号库中的分类进行匹配。
3. 选择符号:根据地图比例尺和符号大小需要,选择合适的符号进行制作。
4. 编码符号:根据CASS符号标准和符号库,将选定的符号进行编码,并进行数学描述。
5. 设计符号:使用CASS符号编辑器,根据地图要求和需求进行符号的设计和编辑。
6. 检查符号:通过符号编辑器的预览功能,对所设计的符号进行调整、修改和检查。
7. 输出符号:将符号输出到地图上,其中包括符号的颜色、大小和位置等属性参数。
三、CASS地物符号的制作技巧1. 符号比例尺的控制:符号的比例尺是指符号在地图上的实际大小与所代表地物的实际大小之比。

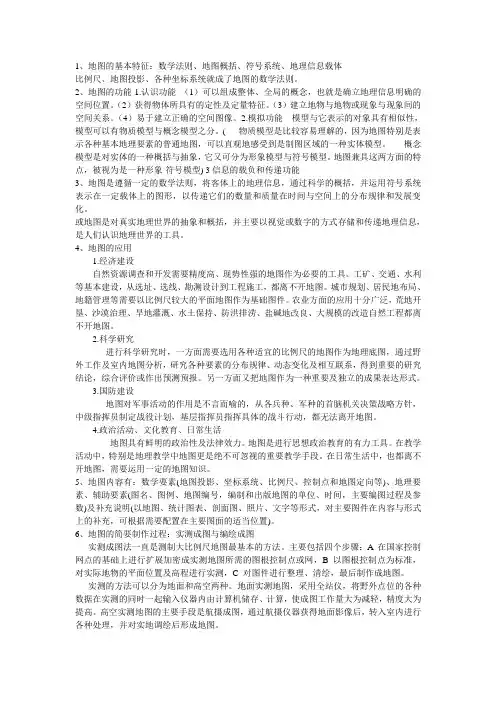

1、地图的基本特征:数学法则、地图概括、符号系统、地理信息载体比例尺、地图投影、各种坐标系统就成了地图的数学法则。
2、地图的功能1.认识功能(1)可以组成整体、全局的概念,也就是确立地理信息明确的空间位置。
(2)获得物体所具有的定性及定量特征。
(3)建立地物与地物或现象与现象间的空间关系。
(4)易于建立正确的空间图像。
2.模拟功能模型与它表示的对象具有相似性,模型可以有物质模型与概念模型之分。
( 物质模型是比较容易理解的,因为地图特别是表示各种基本地理要素的普通地图,可以直观地感受到是制图区域的一种实体模型。
概念模型是对实体的一种概括与抽象,它又可分为形象模型与符号模型。
地图兼具这两方面的特点,被视为是一种形象-符号模型) 3信息的载负和传递功能3、地图是遵循一定的数学法则,将客体上的地理信息,通过科学的概括,并运用符号系统表示在一定载体上的图形,以传递它们的数量和质量在时间与空间上的分布规律和发展变化。
或地图是对真实地理世界的抽象和概括,并主要以视觉或数字的方式存储和传递地理信息,是人们认识地理世界的工具。
4、地图的应用1.经济建设自然资源调查和开发需要精度高、现势性强的地图作为必要的工具。
工矿、交通、水利等基本建设,从选址、选线、勘测设计到工程施工,都离不开地图。
城市规划、居民地布局、地籍管理等需要以比例尺较大的平面地图作为基础图件。
农业方面的应用十分广泛,荒地开垦、沙漠治理、旱地灌溉、水土保持、防洪排涝、盐碱地改良、大规模的改造自然工程都离不开地图。
2.科学研究进行科学研究时,一方面需要选用各种适宜的比例尺的地图作为地理底图,通过野外工作及室内地图分析,研究各种要素的分布规律、动态变化及相互联系,得到重要的研究结论,综合评价或作出预测预报。
另一方面又把地图作为一种重要及独立的成果表达形式。
3.国防建设地图对军事活动的作用是不言而喻的,从各兵种、军种的首脑机关决策战略方针,中级指挥员制定战役计划,基层指挥员指挥具体的战斗行动,都无法离开地图。
1、地图的基本特征:数学法则、地图概括、符号系统、地理信息载体比例尺、地图投影、各种坐标系统就成了地图的数学法则。
2、地图的功能1.认识功能(1)可以组成整体、全局的概念,也就是确立地理信息明确的空间位置。
(2)获得物体所具有的定性及定量特征。
(3)建立地物与地物或现象与现象间的空间关系。
(4)易于建立正确的空间图像。
2.模拟功能模型与它表示的对象具有相似性,模型可以有物质模型与概念模型之分。
( 物质模型是比较容易理解的,因为地图特别是表示各种基本地理要素的普通地图,可以直观地感受到是制图区域的一种实体模型。
概念模型是对实体的一种概括与抽象,它又可分为形象模型与符号模型。
地图兼具这两方面的特点,被视为是一种形象-符号模型) 3信息的载负和传递功能3、地图是遵循一定的数学法则,将客体上的地理信息,通过科学的概括,并运用符号系统表示在一定载体上的图形,以传递它们的数量和质量在时间与空间上的分布规律和发展变化。
或地图是对真实地理世界的抽象和概括,并主要以视觉或数字的方式存储和传递地理信息,是人们认识地理世界的工具。
4、地图的应用1.经济建设自然资源调查和开发需要精度高、现势性强的地图作为必要的工具。
工矿、交通、水利等基本建设,从选址、选线、勘测设计到工程施工,都离不开地图。
城市规划、居民地布局、地籍管理等需要以比例尺较大的平面地图作为基础图件。
农业方面的应用十分广泛,荒地开垦、沙漠治理、旱地灌溉、水土保持、防洪排涝、盐碱地改良、大规模的改造自然工程都离不开地图。
2.科学研究进行科学研究时,一方面需要选用各种适宜的比例尺的地图作为地理底图,通过野外工作及室内地图分析,研究各种要素的分布规律、动态变化及相互联系,得到重要的研究结论,综合评价或作出预测预报。
另一方面又把地图作为一种重要及独立的成果表达形式。
3.国防建设地图对军事活动的作用是不言而喻的,从各兵种、军种的首脑机关决策战略方针,中级指挥员制定战役计划,基层指挥员指挥具体的战斗行动,都无法离开地图。
arcgis地类符号ArcGIS是一种常用的地理信息系统(GIS),广泛应用于各种地理数据的管理、分析和可视化等方面。
在ArcGIS中,地类符号是一种重要的表达方式,它可以帮助用户更好地理解和解读地表特征,以及进行地理空间分析。
本文将介绍ArcGIS地类符号的基本概念、应用和设计原则。
一、ArcGIS地类符号的概念ArcGIS地类符号是一种地图符号系统,用来表示地理空间上的不同地类类型。
地类是地理空间中具有相似特征的区域单元,如水体、森林、建筑物等。
地类符号通过图形、颜色和标签等方式来表达地类信息,使地图更具有可读性和表现力。
二、ArcGIS地类符号的应用1. 地图制作:通过选择合适的地类符号,可以制作出直观清晰的地图,帮助用户更好地理解地理空间分布和特征。
2. 空间分析:地类符号还可以用于地理空间分析,例如通过对不同地类的分布进行统计和比较,发现空间模式和相关性。
三、ArcGIS地类符号的设计原则1. 清晰易懂:地类符号的设计应该简洁明了,使用户能够快速识别和理解不同地类的含义,避免混淆和误解。
2. 一致性:不同地类符号之间应该保持一定的一致性,例如相似的形状、颜色和标签等,以增强地图整体的视觉效果。
3. 可区分性:地类符号应该能够明显区分不同的地类类型,以便用户能够准确地解读地图中的地理信息。
4. 可变性:地类符号应该具有一定的可变性,以适应不同比例尺和显示尺寸的需求,保证在不同显示设备上的可视效果一致。
四、ArcGIS地类符号的设计方法1. 形状:地类符号的形状可以直接表达地类特征,例如使用波浪线表示水体,使用矩形表示建筑物等。
2. 颜色:地类符号的颜色可以传递地类信息,例如使用绿色表示森林,蓝色表示水体等。
注意选择色彩搭配,避免色彩过于鲜艳或混淆。
3. 标签:地类符号的标签可以进一步说明地类类型,例如在符号旁添加文字标签,或使用简单的缩写和图例进行注释。
五、ArcGIS地类符号的案例分析以一幅城市地图为例,包含了水体、公园、道路和建筑物等地类类型。
地图基本常识地图基本常识地图的基本特征:数学法则、地图概括、符号系统(地图符号)、地理信息载体。
1。
地图必须遵循一定的数学法则。
地图是绘制在平面上的,必须准确地反映它与客观实体在位置、属性等要素之间的关系。
2。
地图必须经过科学概括。
缩小了的地图不可能容纳地面所有的现象。
3。
地图具有完整的符号系统。
地图表现的客体主要是地球。
地球上具有数量极其庞大的,包括自然与社会经济现象的地理信息。
只有透过完整的符号系统,才能准确的表达这种现象。
4。
地图是地理信息的.载体。
地图容纳和储存了数量巨大的信息,而作为信息的载体,可以是传统概念上的纸质地图、实体模型、可以是各种可视化屏幕影像、声像地图,也可以是触觉地图。
饰和注记的平面图。
我们应当根据需要选择常用地图,查找所需的地理信息,养成在日常生活中运用地图的好习惯。
地理地图的基本知识2地图的三要素:比例尺,方向,图例。
⑴比例尺:表示图上距离与实际距离缩小的程度。
比例尺的表达方式:文字式,数字式,线段式。
比例尺的大小比较:表示范围,表示内容的关系:大小:①分子确定:分母小→比值大→比例尺大;分母大→比值小→比例尺小②图符相同:比例尺大→范围小→内容详;比例尺小→范围大→内容略⑵方向:在地图上辨别方向①指向标定向:指向标箭头指示北方。
②经纬网:经线指示南北,纬线指示东西方向。
③一般定向:上北下南左西右东(在无指向标,经纬网的情况下)⑶图例:地图的语言,包括各种符号和文字说明,地理名称和数字。
系统符号学例子
系统符号学是研究符号和符号系统的学科。
在系统符号学中,符号不仅仅是简单的图像或文字,而是一种传递信息、表达意义和传达思想的载体。
以下是一些系统符号学中的例子:
1. 语言符号系统:语言是最基本和常见的符号系统之一。
字母、单词和语法规则构成了语言的符号系统,通过它们人们传递信息、交流思想和表达意义。
2. 数学符号系统:数学符号是一种用来表示数学概念、运算和关系的符号系统。
例如,加号、减号、等号、变量符号(如x、y)、数学函数(如sin、cos)等都是数学符号系统的一部分。
3. 地图符号系统:地图上的符号是一种用来表示地理特征、地形、方向和距离等信息的符号系统。
这些符号包括图例中使用的各种图形、颜色、线条和标记等。
4. 音乐符号系统:音乐符号用来表示音高、音长、节奏和音乐表达等。
音符、节拍符号、谱号以及各种乐谱标记都是音乐符号系统的组成部分。
5. 化学符号系统:化学中的元素符号、化学式和化学方程式构成了化学符号系统,用来表示元素、化合物和化学反应等。
这些符号系统不仅是简单的图案或文字,而是被赋予特定意义并用于传递信息和知识的特殊系统。
系统符号学致力于研究符号的产生、传播和解释方式,以及符号在不同文化和领域中的作用和影响。
arcgis符号系统分类ArcGIS符号系统分类ArcGIS是一款流行的地理信息系统软件,其符号系统是其最重要的组成部分之一。
通过使用符号,用户可以在地图上表示不同类型的地理数据。
ArcGIS符号系统提供了多种类型的符号,可以根据不同的需求进行选择和应用。
本文将介绍ArcGIS符号系统分类。
1. 点符号点符号是用于表示点数据的一种符号。
在ArcGIS中,点符号可以用于表示各种类型的点数据,如城市、村庄、河流、湖泊等等。
点符号可以是简单的圆形、正方形或三角形,也可以是复杂的图像或标志。
1.1 简单点符号简单点符号是最基本的一种点符号,在ArcGIS中提供了多种简单点符号类型,如圆形、正方形、三角形等等。
用户可以根据自己的需求选择合适的简单点符号进行应用。
1.2 图像点符号图像点符号是使用图片或图标来表示点数据的一种方式。
在ArcGIS中提供了大量预设图像和图标供用户选择,并且用户还可以导入自己制作的图片或图标进行应用。
2. 线型符号线型符号是用于表示线数据的一种符号。
在ArcGIS中,线型符号可以用于表示各种类型的线数据,如道路、铁路、河流等等。
线型符号可以是简单的实线、虚线或点划线,也可以是复杂的图像或标志。
2.1 简单线型符号简单线型符号是最基本的一种线型符号,在ArcGIS中提供了多种简单线型符号类型,如实线、虚线、点划线等等。
用户可以根据自己的需求选择合适的简单线型符号进行应用。
2.2 图像线型符号图像线型符号是使用图片或图标来表示线数据的一种方式。
在ArcGIS 中提供了大量预设图像和图标供用户选择,并且用户还可以导入自己制作的图片或图标进行应用。
3. 面填充符号面填充符号是用于表示面数据的一种符号。
在ArcGIS中,面填充符号可以用于表示各种类型的面数据,如湖泊、森林、建筑物等等。
面填充符号可以是简单的颜色填充,也可以是复杂的纹理填充或渐变填充。
3.1 简单面填充符号简单面填充符号是最基本的一种面填充符号,在ArcGIS中提供了多种简单面填充符号类型,如颜色填充、斜线填充、点填充等等。
