全站仪测量高程计算方式
全站仪测量高程有两种情况:第一种:是仪器架设在已知水准点(高程点)上。
第二种:仪器架设在非水准点(高程点)上,也就是架设在已知点和待测点之外。
第一种情况计算公式(仪器架设在水准点上):待测点高程=H(测站点高程)+i(全站仪高)+h(测量点高差vd)-L(测量点棱镜高)
第一种情况计算公式(仪器架设在待测点上):测站点高程=H(棱镜点高程)-i(全站仪高)-h(测量点高差vd)+L(测量点棱镜高)
第二种情况计算公式(仪器架设在非水准点上):待测点(前视点)高程=H(后视水准点高程)-h(后视高差vd)+h(前视高差vd)+L(后视点棱镜高)-L(前视点棱镜高)注:如果前视点和后视点棱镜高一样,可以省略最后两项。
希望可以帮到你!。

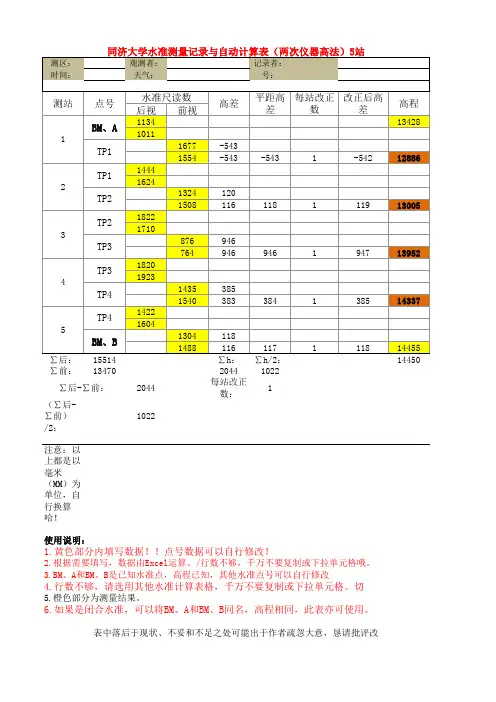

∑前:13470
204410222044
每站改正数:1(∑后-∑前)
/2:
1022注意:以
上都是以
毫米
(MM)为
单位,自
行换算
哈!
6.如果是闭合水准,可以将BM、A和BM、B同名,高程相同,此表亦可使用。
5.橙色部分为测量结果。
表中落后于现状、不妥和不足之处可能出于作者疏忽大意,恳请批评改
∑后-∑前:使用说明:1.黄色部分内填写数据!!点号数据可以自行修改!
2.根据需要填写,数据由Excel运算。
/行数不够,千万不要复制或下拉单元格哦。
4.行数不够,请选用其他水准计算表格,千万不要复制或下拉单元格。
切
3.BM、A和BM、B是已知水准点,高程已知,其他水准点号可以自行修改
同济大学测绘学院︱胡强
2014.09.03…………
……。
高程水准测量知识及实例一、水准测量原理水准测量的基本测法是:如图3-1所示,已知A点的高程为,只要能测出A 点至B点的高程之差,简称高差。
图3-1 水准测量原理示意图则B点的高程就可用下式计算求得:用水准测量方法测定高差。
的原理如图3-1所示,在A、B两点上竖立水准尺,并在A、B两点之间安置—架可以得到水平视线的仪器即水准仪,设水准仪的水平视线截在尺上的位置分别为M、N,过A点作一水平线与过B点的竖线相交于C。
因为BC的高度就是A、B两点之间的高差。
所以由矩形MACH就可以得到计算的公式:综上所述要测算地面上两点间的高差或点的高程,所依据的就是一条水平视线,如果视线不水平,上述公式不成立,测算将发生错误。
因此,视线必须水平,是水准测量中要牢牢记住的操作要领。
二、水准仪的技术操作水准仪的技术操作按以下四个步骤进行:粗平—照准—精平—读数。
1.粗平粗平就是通过调整脚螺旋,将圆水准气泡居中,使仪器竖轴处于铅垂位置,视线概略水平。
具体做法是:用两手同时以相对方向分别转动任意两个脚螺旋,此时气泡移动的方向和左手大拇指旋转方向相同,然后再转动第三个脚螺旋使气泡居中,如此反复进行,直至在任何位置水准气泡均位于分划圆圈内为止。
图3-2 左手原则在操作熟练后,不必将气泡的移动分解为两步,视气泡的具体位置而转动任两个脚螺旋直接使气泡居中。
2.照准照准就是用望远镜照准水准尺,清晰地看清目标和十字丝。
当眼睛靠近目镜上下微微晃动时,物像随着眼睛的晃动也上下移动,这就表明存在着视差。
有视差就会影响照准和读数精度。
消除视差的方法是仔细且反复交替地调节目镜和物镜对光螺旋,使十字丝和目标影像共平面,且同时都十分清晰,3.精平精平就是转动微倾螺旋将水准管气泡居中,使视线精确水平,其做法是:慢慢转动微倾螺旋,使观察窗中符合水准气泡的影象符合。
左侧影像移动的方向与右手大拇指转动方向相同。
由于气泡影像移动有惯性,在转动微倾螺旋时要慢、稳、轻、速度不宜太快。
承包单位:湖南省湘西公路桥梁建设有限公司 监理单位:湖南省雁扬交通建设咨询监理有限公司 合同合格度衡阳至西渡公路工程
路堤、路床顶面及路面高程、横坡测量整
衡阳至西渡公路工程
路堤、路床顶面及路面高程、横坡测量整
承包单位:湖南省湘西公路桥梁建设有限公司 监理单位:湖南省雁扬交通建设咨询监理有限公司 合同
合格度
设计实测差值设计实测差值设计实测
差值设计实测差值m 设咨询监理有限公司 合同号:A1 编 号:
02B
横坡度(%)
合格度:月 日
测量整理计算表
第 页 共 页测点: 合格点:
测点: 合格点:
横坡度(%)
m 测量整理计算表
第 页 共 页设咨询监理有限公司 合同号:A1 编 号:
02B
CS102
CS102
测点:
合格点: 合格度:月 日
测点: 合格点:。
水准仪在测量工程中是如何计算高程2010-11-28 02:44:45| 分类:工程测量|举报|字号订阅水准仪在测量工程中是如何计算高程实测标高=后视读数+后视标高-前视读数高程的计算有两种方法 1 已知高程+高差=待测高程(高差法)高差=前视度数-后视觉读数2 已知高程+已知高程点读数=HH - 待测点读数=待测高程(等高法)表格中有: 观测点站点每站的前/后视读数高差高差闭合差高程结果qq:35542491 我会尽我所能地面高+后视读数=仪器高度仪器高度-塔尺读数=塔尺处的高程<必须知道一个已知的地面高,你自己设一个也是可以的>后视器高中间视前视高程备注1.100 180.695 179.5951.200 179.495179.595+1.1=180.695180.695-1.2=179.495高层建筑沉降观测技术的应用摘要:随着社会的不断进步,物质文明的极大提高及建筑设计施工技术水平的日臻成熟完善,同时,也因土地资源日渐减少与人口增长之间日益突出的矛盾,高层及超高层建(构)筑物越来越多。
为了保证建构筑物的正常使用寿命和建(构)筑物的安全性,并为以后的勘察设计施工提供可靠的资料及相应的沉降参数,建(构)筑物沉降观测的必要性和重要性愈加明显。
关键词:高层沉降观测随着社会的不断进步,物质文明的极大提高及建筑设计施工技术水平的日臻成熟完善,同时,也因土地资源日渐减少与人口增长之间日益突出的矛盾,高层及超高层建(构)筑物越来越多。
为了保证建构筑物的正常使用寿命和建(构)筑物的安全性,并为以后的勘察设计施工提供可靠的资料及相应的沉降参数,建(构)筑物沉降观测的必要性和重要性愈加明显。
现行规范也规定,高层建筑物、高耸构筑物、重要古建筑物及连续生产设施基础、动力设备基础、滑坡监测等均要进行沉降观测。
特别在高层建筑物施工过程中应用沉降观测加强过程监控,指导合理的施工工序,预防在施工过程中出现不均匀沉降,及时反馈信息为勘察设计施工部门提供详尽的一手资料,避免因沉降原因造成建筑物主体结构的破坏或产生影响结构使用功能的裂缝,造成巨大的经济损失。
雨水管道高程测量记录表序号地点桩号埋深(m) 高程(m) 备注1 A区 0+000 3.2 100.8 -2 B区 1+500 2.9 102.1 主干管3 C区 2+800 4.5 99.5 副干管4 D区 3+200 2.1 101.9 支线管5 E区 4+000 3.7 100.3 -6 F区 5+500 2.8 102.2 主干管7 G区 6+200 4.2 99.6 主干管以上表格记录了在雨水管道工程中进行的高程测量结果。
测量的目的是为了确保管道的坡度合理,以便雨水能够顺利流向收水口,预防积水和堵塞情况的产生。
记录表中的第一列为序号,用于标识每一条测量数据的唯一编号。
第二列为地点,表示测量点所在的区域或位置。
第三列为桩号,用于定位测量点在工程中的具体位置。
第四列为埋深,表示测量点距地面的垂直距离。
第五列为高程,记录了测量点相对于基准高程的绝对高度。
最后一列为备注,用于记录一些特殊情况或细节信息。
根据记录表中的测量数据,我们可以得出以下几点结论和观察:1. A区的雨水管道位于0+000桩号处,埋深为3.2米,高程为100.8米。
该区域的管道为雨水的主干管。
2. B区位于1+500桩号处,管道的埋深为2.9米,高程为102.1米。
根据记录表中的信息,该区域的管道同样为雨水的主干管。
3. C区的桩号为2+800,管道埋深为4.5米,高程为99.5米。
通过测量数据可以看出,C区的管道为雨水的副干管。
4. 在D区3+200桩号处,管道的埋深为2.1米,高程为101.9米。
根据记录表的信息,该区域的管道为雨水的支线管。
5. E区的埋深为3.7米,高程为100.3米。
根据记录表,E区域没有明确的管道类型。
6. F区位于5+500桩号,埋深为2.8米,高程为102.2米。
根据记录表,F区的管道为雨水的主干管。
7. 最后一个记录点G区位于6+200桩号,管道埋深为4.2米,高程为99.6米。
可以确定G区域的管道为雨水的主干管。

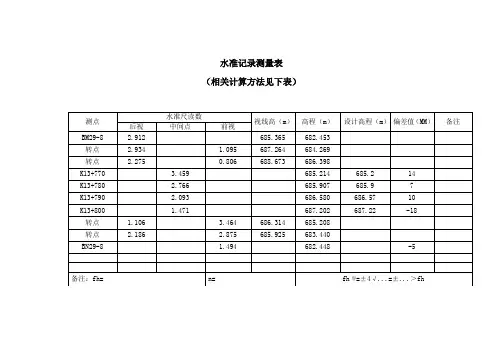

水准记录测量表(相关计算方法见下表)测点水准尺读数视线高(m)高程(m)设计高程(m)偏差值(MM)备注后视中间点前视BM29-8 2.912 685.365 682.453转点 2.934 1.095 687.264 684.269转点 2.275 0.806 688.673 686.398K13+770 3.459 685.214 685.2 14 K13+780 2.766 685.907 685.9 7 K13+790 2.093 686.580 686.57 10 K13+800 1.471 687.202 687.22 -18 转点 1.106 3.464 686.314 685.208转点 2.186 2.875 685.925 683.440BN29-8 1.494 682.448 -5备注:fh= n= fh容=±4√...=±...>fh计算的相关说明:1:高程=实现高- 前视2:视线高=高程+后视详细计算步骤:Ⅰ:转点上的计算1,新点高程=闪电视线高- 该站点前视= 该前视点处的高程,即新点高程。
2,新点高程= 后视- 该站点前视+ 上点处的高程(后视点的处)= 当前新点高程。
Ⅱ:转点与目标点处的关系计算1,目标点上的高程= 转点上的视线高程- 中间点?(即第一目标点)= 目标点处的高程。
2,目标点上的高程= 转点高程+ (后视点(即目标点的前视)- 中间点(即待测目标))Ⅲ:目标点与转点的关系1,转点高程= 目标点高程+ (中间点- 转点处(即该点的前视)Ⅳ:偏差值= 高程- 设计高程Fh = 起始点高程- 终点高程(测回点高程)H = 站点数Fh容= ±4√n = ~ >fh注:本表fh = -5mm n = 5 fh容= ±4√5= ±9>fh。
