全站仪测量(高程)自动计算表

全站仪测量高程的原理
全站仪测量高程是基于三角测量原理实现的。

其原理是通过测量观测点与全站仪的水平角和垂直角，再根据已知的基准点的高程，计算目标点的高程。

具体测量步骤如下：
1. 设置基准点：选择一个已知高程的稳定点作为基准点，将其高程设为零点。

2. 安装全站仪：将全站仪安装在观测点上，并且保持仪器水平。

3. 观测水平角和垂直角：通过全站仪的水平仪调整仪器水平，确定水平方向；然后通过全站仪的望远镜观测待测点到基准点之间的水平角和垂直角。

4. 计算高程：根据已知基准点的高程和观测点与基准点之间的水平角和垂直角，使用三角函数计算观测点的高程。

5. 校正和检查：进行测量结果的校准和检查，确保测量的准确性和可靠性。

全站仪测量高程的原理是利用角度和距离的关系，通过测量角度来计算高程。

利用全站仪的精确测角系统和高精度的测距装置，结合数学计算方法，可以快速、准确地测量目标点的高程。

Excel电子表格在测量内业计算中的应用陕西蒲白西固煤业有限责任公司张龙刚武卫欣摘要采用Excel电子表格插入函数，对测量原始数据加工处理，可计算出坐标、三角高程、腰线高程以及坐标反算方位和平距等，可大大简化测量内业计算工作，只要电脑安装有Excel办公软件均可实现该项工作，简单、实用、方便。

关键词Excel电子表格导线计算三角高程坐标反算1前言随着科学技术水平的高速发展，测绘技术水平在快速进步，各类测绘手段也在不断的发展和更新，从经纬仪、全站仪、GPS、航空测量再到现在的无人机测绘，测绘技术已愈发普遍和成熟。

测量工作外业数据采集的方法和精度越来越简单和准确，作为测量数据处理的内业来说，提高工作效率和正确率，就显得更为重要。

很多测量工作者也在编程和使用一些小的程序和软件或者表格等计算工具完成简单的数据处理。

笔者在陕西蒲白西固煤业公司从事矿山测量工作。

井下测量多为复测支导线，现将平时自己编制使用的一些Excel电子表格在测量内业计算中的实例和经验做一简单总结，以供分享。

2导线测量计算表导线测量首先需要已知起始点，坐标和起始方位，在验证完起始数据和点位准确无误后，进行导线测设，获得导线夹角、斜距或平距、前视高、仪器高、垂直角或垂距等数据，然后进行内业计算。

以前在内业处理时，测量人员将所测的所有数据经计算器计算、对算后，手工填写纸质导线台账，计算工序繁琐且容易出错。

如果采用Excel电子表格相关功能进行导线计算，可大大提高工作效率，降低出错率。

现就导线计算的Excel电子表格具体形式、表格编辑举例说明如下：2.1前期数据采集准备工作为配合该表格和减少中间计算环节，全站仪导线测量时，测距采用平距模式，高差采集为垂距，直接在全站仪上采集生成水平距离和垂距。

2.2表格编辑和相关函数表-1导线测量计算表将起始方位(F4G4H4)(见表-1，后同)和起始坐标(N4、O4)录入表中作为整张表计算的最基础数据，然后分别将导1点测站测得的导线夹角(C5D5E5)录入表中，用计算器算出导线方位角(F5G5H5)；之后录入水平距离(I5)、仪器高(J5)、前视高(K5)、垂距(L5)，然后表格自动算出高差(M5)、X坐标(N5)和Y坐标(O5):高差计算：Δh=垂距+前视高-仪器高，故M5=L5+K5-J5；平面坐标X计算：X=cosα+X前，故N5=I5*cos (RADIANS(F5+G5/60+H5/3600))+N4；平面坐标Y计算：X=sinα+Y前，故O5=I5*sin (RADIANS(F5+G5/60+H5/3600))+O4；高程H计算：H=△h+H前，故P5=M5+P4。

全站仪测高程的步骤全站仪是一种用于测量地面高程的仪器工具，在土木工程、建筑工程和测量工程等领域得到广泛的应用。

下面将介绍全站仪测高程的步骤。

步骤一：设置测站首先，需要在测量现场选择一个合适的测站位置。

测站位置应该选择在地势相对平缓、无遮挡物的地方，确保全站仪可以充分观测测点。

然后，将全站仪放置在测站上，并通过水平仪将仪器调平。

步骤二：设置基准点在测量现场，需要设置一个基准点，用于确定测量的参考高程。

基准点可以选择附近已知高程的点，如已知的控制点或高程标志点。

使用全站仪进行观测和记录后，可以计算出基准点的高程。

步骤三：设置测量目标在确定了测站和基准点后，需要设置测量目标，即要测量的点。

可以选择需要测量高程的地面上的标志物或测点。

使用全站仪对测量目标进行观测和记录。

步骤四：进行观测和记录在设置好测站、基准点和测量目标后，可以开始进行观测和记录。

使用全站仪对测站、基准点和测量目标进行观测，记录相关的数据，包括水平角、垂直角和斜距等。

同时，可以使用全站仪的测距功能，测量目标点与测站之间的水平距离。

步骤五：计算高程观测和记录完成后，需要进行高程的计算。

根据观测数据和仪器的校准参数，可以通过三角测量和三角计算方法计算出测站、基准点和测量目标的高程。

一般来说，需要使用测站和基准点的观测数据进行高程的校正和修正。

步骤六：整理和分析数据在计算出高程后，需要对观测数据进行整理和分析。

可以使用数据处理软件或电子表格软件对数据进行整理和处理，计算出各个测点的高程，并进行误差分析和精度评定。

步骤七：绘制高程图最后，根据计算得到的高程数据，可以绘制出高程图。

高程图通常以等高线的形式表现地面的起伏。

可以使用绘图软件或地图制作软件进行绘制，以展示地面的高程分布情况。

以上是全站仪测高程的基本步骤。

全站仪能够提供较高的测量精度，并且操作相对简单，因此在工程测量中得到广泛应用。

熟练掌握全站仪的操作步骤，能够保证测量结果的准确性和可靠性，为工程建设提供有效的支持。

全站仪测量高程到底有几种方法。

方法一：经典方法，全站仪在已知坐标（含高程）点上设站；方法二：后方交会，全站仪在任意点上设站；方法三：对边测量，全站仪测两点高差。

下面对三种方法进行阐述：方法一：经典方法先说方法一。

说这个方法是经典方法，是因为：1．其测量原理我们在学习经纬仪视距测量时就学习过，每种测量教材中都有；2．测量教材中有关全站仪高程测量原理，都按此原理进行阐述；3．全站仪高程测量的相关设置，都按此原理进行的。

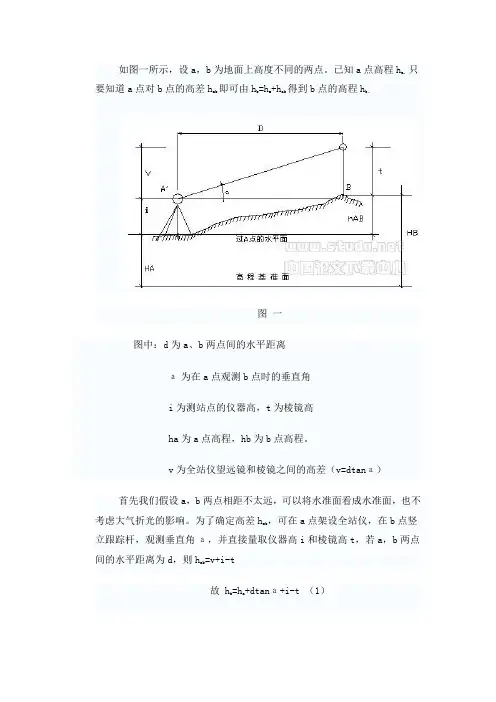

到底什么测量原理呢，我们来回顾一下，看下图：我们从（1）式中可以发现，全站仪一旦设站完成，测站高程和仪器高度均为定值，若测量过程中不改变棱镜高度，则除了Ssina（即实测参数）外，等式右侧其它各参数之和均为恒等值，由此我们可以得出：全站仪一旦设定，同时不再改变棱镜高度的话，全站仪对各点的测量高差，其实质是每个三角高差dZ的差值这个结论我们先记住，它将是后面方法二和方法三的理论基础。

方法二：后方交会说实话，我也不知道叫“后方交会”是否准确，因为这个名字一般是指：在全站仪平面测量时，全站仪自由设站，通过测量并输入测站外两个已知点的平面坐标，从而完成设站的工作。

而这里是指全站仪在高程测量前，全站仪自由设站，通过测量测站外一个已知高程点，再通过全站仪相关的设置，从而完成全站仪高程测量设站的工作。

我们还是继续对照着这张老图进行分析：方法三：对边测量方法三的测量方法是一个纯粹的高差测量，操作也相当简单：全站仪架设在任意位置，不做任何高程测量的设置（即测站高程、仪器高、棱镜高均使用仪器内存值），分别对两个点测量其三角高差dZ（要保证棱镜高度不变），两者之差即为两点之高差，跟水准测量的后视减前视相反，这里应该是前视减后视。

其测量原理，在方法一中已经验证，在此不再赘述。

各种方法的适用情况：方法都出来了，都有测量原理，都是可行的，如果硬要说哪种方法好，本身这个问题就是个伪问题，因为每种方法各有优势，如果不结合实际情况，便不能确定到底哪种方法要好。

全站仪测量高程方法全站仪是一种能够同时测量水平、垂直和斜距的现代测量仪器。

全站仪主要用于测量工程中的各种高度，如道路、建筑物、桥梁等。

全站仪测量高程的方法有以下几种：1.三测法：三测法是最常用的全站仪测高程方法之一、首先，降设目标板，目标板经过调整使其位于预定高程位置。

然后，在基准点建立水准线，使用全站仪在基准点上测量目标板的高程。

测量完成后，可以通过计算目标板和基准点之间的差值得到目标板的高程。

2.双测法：双测法是一种改良的三测法。

该方法使用两次测量来确定目标板的高程，以提高测量的准确性。

首先，在基准点上使用全站仪测量目标板的高程。

然后，在目标板上测量另一个点的高程。

通过计算两次测量之间的差值，可以得到目标板的高程。

3.差距法：差距法是一种简便的全站仪测量高程的方法。

该方法主要用于地形测量。

首先，在测量起点测量一个已知高程点，然后从起点开始连续测量差距，并记录每个点的高差。

测量结束后，可以将测得的差距按照测量起点的高程逐一相加，最后得到各个点的高程。

4.高程台网法：高程台网法是一种通过建立高程控制点网来实现全站仪测量高程的方法。

该方法要求在需要测量的区域内建立若干个高程控制点，并使用全站仪对这些控制点进行测量。

测量完成后，可以使用边际调整法或间接平差法来计算其他点的高程。

5.全站仪测量高程方法的应用：全站仪测量高程方法广泛应用于建筑、道路、桥梁、隧道等工程项目中。

通过全站仪测量高程，可以准确测量地形地貌的高程差，为工程设计和施工提供参考。

同时，全站仪测量高程方法还可以用于测量两个不同位置之间的高程差，例如测量建筑物的高度、路段的坡度等。

综上所述，全站仪测量高程是一种常用的高程测量方法。

通过三测法、双测法、差距法、高程台网法等方法，可以准确测量出目标点的高程，并为工程设计和施工提供重要数据。

全站仪测量高程方法的应用范围广泛，可以用于各种工程项目中。

全站仪三角高程测量方法第一步：仪器准备首先，根据实际情况选择适当的测高点，并在该点上插起遥控杆，确保全站仪可以准确锁定目标。

然后，根据需要设置全站仪的高程仪的零位，并将全站仪调整到水平状态。

第二步：目标设置将全站仪对准目标点，并使用遥控器调整全站仪的水平和垂直方向，使仪器准确锁定目标点。

第三步：观测测角使用全站仪的测角功能，测量目标点与参考点之间的水平角和垂直角。

根据需要进行多组测量以增加测量精度。

第四步：计算水平距离根据测得的水平角和垂直角，利用三角函数计算目标点与参考点之间的水平距离。

一般来说，可以利用如下公式进行计算：水平距离 = 斜距× sin(垂直角)第五步：计算高差根据测得的水平距离和垂直角，可以计算目标点相对于参考点的高差。

可以利用如下公式进行计算：高差 = 斜距× cos(垂直角) - 参考点高程第六步：重复观测为了提高测量精度，可以对同一目标点进行多次观测，并求取平均值来减小误差。

在测量过程中，应注意避免强烈的日照、大风、震动等对测量结果的影响。

第七步：校正和纠正根据需要，可以进行校正和纠正以减小测量误差。

比如，可以进行仪器误差校正，或者通过测量参考点和校正点之间的高差，对测得的高差进行纠正。

第八步：记录和分析将测量结果记录下来，并进行分析和处理。

可以使用计算机软件进行数据处理，绘制等高线图或者建立数字地形模型。

在进行全站仪三角高程测量时，需要注意以下事项：1.选择合适的目标点和参考点，并确保在观测期间目标点不发生变化。

2.在测量过程中，应当避免使用过大的测量距离，以减小测量误差。

3.在测量目标点与参考点之间的垂直角时，应注意避免仪器的抖动和偏斜，以减小测量误差。

4.在观测角度时，应尽量使用对称角，以减小反射误差。

5.使用全站仪进行测量时，应注意避免强烈的日照，避免造成测量误差。

6.在测量过程中，应定期检查全站仪的水平状态，并进行调整，以保证测量的准确性。

7.在记录测量结果时，应准确记录角度、距离和高差等数据，并进行单位的统一，以避免数据误差。

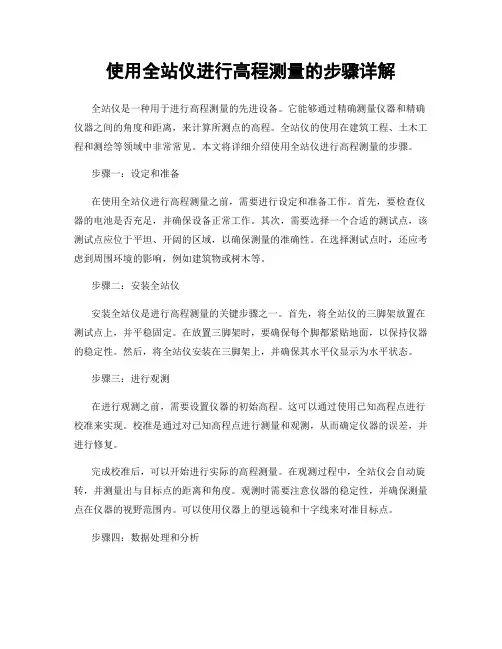

使用全站仪进行高程测量的步骤详解全站仪是一种用于进行高程测量的先进设备。

它能够通过精确测量仪器和精确仪器之间的角度和距离，来计算所测点的高程。

全站仪的使用在建筑工程、土木工程和测绘等领域中非常常见。

本文将详细介绍使用全站仪进行高程测量的步骤。

步骤一：设定和准备在使用全站仪进行高程测量之前，需要进行设定和准备工作。

首先，要检查仪器的电池是否充足，并确保设备正常工作。

其次，需要选择一个合适的测试点，该测试点应位于平坦、开阔的区域，以确保测量的准确性。

在选择测试点时，还应考虑到周围环境的影响，例如建筑物或树木等。

步骤二：安装全站仪安装全站仪是进行高程测量的关键步骤之一。

首先，将全站仪的三脚架放置在测试点上，并平稳固定。

在放置三脚架时，要确保每个脚都紧贴地面，以保持仪器的稳定性。

然后，将全站仪安装在三脚架上，并确保其水平仪显示为水平状态。

步骤三：进行观测在进行观测之前，需要设置仪器的初始高程。

这可以通过使用已知高程点进行校准来实现。

校准是通过对已知高程点进行测量和观测，从而确定仪器的误差，并进行修复。

完成校准后，可以开始进行实际的高程测量。

在观测过程中，全站仪会自动旋转，并测量出与目标点的距离和角度。

观测时需要注意仪器的稳定性，并确保测量点在仪器的视野范围内。

可以使用仪器上的望远镜和十字线来对准目标点。

步骤四：数据处理和分析完成观测后，需要对所得到的数据进行处理和分析。

首先，需要将观测到的角度和距离数据导入计算机或笔记本电脑中。

然后，使用特定的软件进行数据处理和计算，以获得所测点的高程数据。

在数据处理和计算中，需要考虑到误差校正和修复。

误差来源可能包括仪器本身的误差、环境因素引起的误差以及操作人员的误差等。

因此，在计算过程中需要使用适当的修正因子进行校正，以确保测量的准确性。

步骤五：结果报告和分析完成数据处理后，可以生成结果报告并进行分析。

报告应包括所测点的高程值以及任何与其相关的信息。

此外，还可以根据实际需求进行进一步的分析，比如生成高程图、等高线图等。

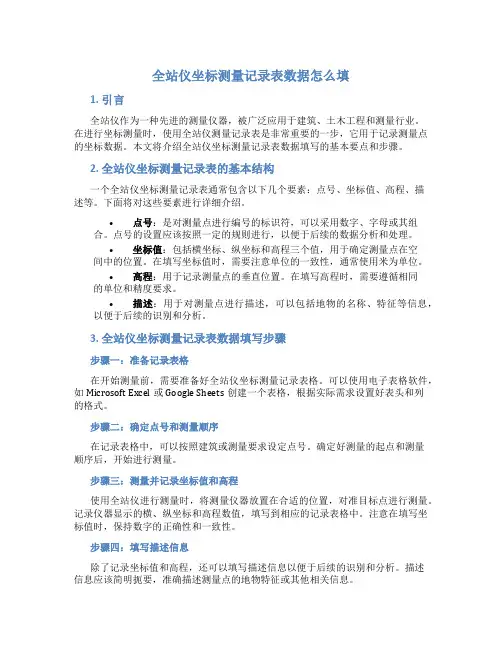

全站仪坐标测量记录表数据怎么填1. 引言全站仪作为一种先进的测量仪器，被广泛应用于建筑、土木工程和测量行业。

在进行坐标测量时，使用全站仪测量记录表是非常重要的一步，它用于记录测量点的坐标数据。

本文将介绍全站仪坐标测量记录表数据填写的基本要点和步骤。

2. 全站仪坐标测量记录表的基本结构一个全站仪坐标测量记录表通常包含以下几个要素：点号、坐标值、高程、描述等。

下面将对这些要素进行详细介绍。

•点号：是对测量点进行编号的标识符，可以采用数字、字母或其组合。

点号的设置应该按照一定的规则进行，以便于后续的数据分析和处理。

•坐标值：包括横坐标、纵坐标和高程三个值，用于确定测量点在空间中的位置。

在填写坐标值时，需要注意单位的一致性，通常使用米为单位。

•高程：用于记录测量点的垂直位置。

在填写高程时，需要遵循相同的单位和精度要求。

•描述：用于对测量点进行描述，可以包括地物的名称、特征等信息，以便于后续的识别和分析。

3. 全站仪坐标测量记录表数据填写步骤步骤一：准备记录表格在开始测量前，需要准备好全站仪坐标测量记录表格。

可以使用电子表格软件，如Microsoft Excel或Google Sheets创建一个表格，根据实际需求设置好表头和列的格式。

步骤二：确定点号和测量顺序在记录表格中，可以按照建筑或测量要求设定点号。

确定好测量的起点和测量顺序后，开始进行测量。

步骤三：测量并记录坐标值和高程使用全站仪进行测量时，将测量仪器放置在合适的位置，对准目标点进行测量。

记录仪器显示的横、纵坐标和高程数值，填写到相应的记录表格中。

注意在填写坐标值时，保持数字的正确性和一致性。

步骤四：填写描述信息除了记录坐标值和高程，还可以填写描述信息以便于后续的识别和分析。

描述信息应该简明扼要，准确描述测量点的地物特征或其他相关信息。

步骤五：检查和验证数据在填写完一部分数据后，应该对记录表格进行检查，确保数据的准确性和完整性。

可以通过对比实地测量和记录表格中的数据，验证记录的准确性。
