常见大倾角带式输送机简介带式输送机是一种摩擦驱动以连续方式运输物料的机械，通用带式输送机的输送倾角一般小于20°，大倾角带式输送机在增大倾角的基础上以其输送平稳、效率高等优点而被广泛应用，文章主要介绍了五种应用比较广泛的大倾角带式输送机，论述了其发展、特点、应用范围等。
标签：带式输送机；大倾角；输送带引言带式输送机的应用距今以后100多年的历史，因为其输送平稳、操作安全、使用方便等优点被广泛应用于钢铁、煤炭、矿山冶金、化工等行业。
通用带式输送机因倾角小，当要求提升高度大时，其占用的空间大，能耗高会受到工业场地布置及地质条件的限制。
大倾角带式输送机是在通用带式输送机的基础上进行一定的改进与创新。
因为其占地面积小，运行效率高等优势受到运输业的青睐。
目前国内外大倾角大带式输送机主要有压带带式输送机，波状挡边带式输送机，管状带式输送机，高倾角花纹带式输送机，深槽型带式输送机。
1 压带带式输送机压带带式输送机又称为夹带带式输送机，该输送机有上、下两条相对的输送带夹着物料，下带为承载带，用于输送和承载物料，上带为压带，压带对物料产生一个法向的力，从而夹紧物料，增大物料与输送带之间的摩擦力。
根据其夹紧方式的不同又分为弹簧带式输送机和气垫带式输送机，前者主要用于物料块度大（一般大于300mm），粒度不均匀的物料，后者主要用于物料块度<50mm的散料。
我国在80年代初研制气垫带式输送机，1996年形成了系列产品。
但供气系统不足，成本高，能耗大，有振动现象。
压带带式输送机最早十九世纪五十年代初在德国被提出。
到十九世纪八十年代美国开始研制并生产出倾角为30°-60°，输送能力2900t/h的压带带式输送机。
我国生产的压带带式输送机倾角可达到90°，物料最大块度300mm。
压带带式输送机广泛应用于煤炭，粮食，钢铁等产业。
如表1所示为s型可移动压带带式装船机的主要性能参数[2]压带带式输送机的主要特点：（1）压带带式输送机结构与原理和通用带式输送机基本相同，因此不仅通用输送机的优点而且占地面积少、效率高、能够实现物料密封，防止物料外泄。

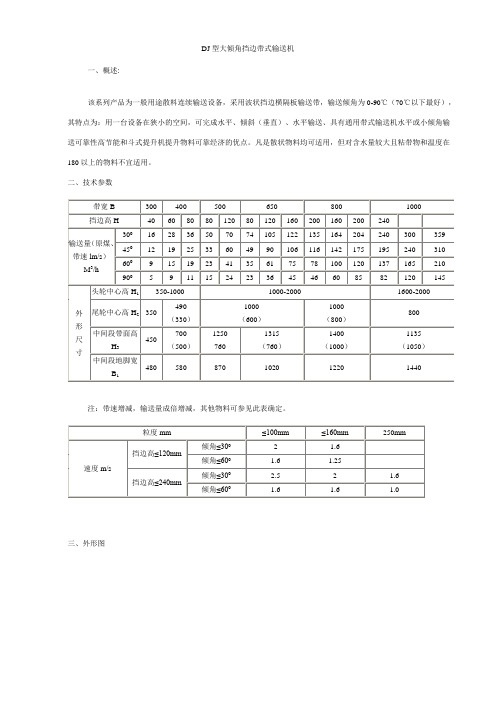

DJ型大倾角挡边带式输送机
一、概述:
该系列产品为一般用途散料连续输送设备，采用波状挡边横隔板输送带，输送倾角为0-90℃（70℃以下最好），其特点为：用一台设备在狭小的空间，可完成水平、倾斜（垂直）、水平输送、具有通用带式输送机水平或小倾角输送可靠性高节能和斗式提升机提升物料可靠经济的优点。
凡是散状物料均可适用，但对含水量较大且粘带物和温度在180以上的物料不宜适用。
二、技术参数
注：带速增减，输送量成倍增减，其他物料可参见此表确定。
三、外形图
四、选型
根据输送物料特性，倾角及输送量的大小，参照表1及表2，确定输送机的带宽、挡边高及带速大小。
其中：①挡边输送带分常温（-20-50℃）、耐热（120℃以下）、耐高热（180℃以下）及耐酸耐碱油等几种。
②输送大块物料时，挡边应选用偏高的（尤其输送倾角偏大时）。
③也可大增大带宽和挡边，用提高带速（1.25m/s、1.6m/s、2 m/s）的办法提高输送量。
但要注意物料特性。
④机架用桁架式时，可同时采用单侧和双侧步道。
⑤采用减速机驱动时，应在图中标出其左右位置（站在尾部面对输送机方向）。
⑥功率估算按下式：N=HQ/120，式中：H为提升高度（m），Q为输送量（t/h），水平段加长时功率另加。
大倾角皮带机区别于其他输送机的特点
输送机就是将物料从储存位置输送到指定位置的物料生产线必备装置，大倾角皮带机是输送机中使用非常广泛的输送装置。
输送机品种非常多，不同设计、不同应用范围的输送机有着不同特点，那么大倾角输送机有哪些区别于其他输送机的特点？
我们总结的大倾角皮带机在进行物料输送方便有七个主要优点，从设计、使用和性能上进行了多个对比：
1、大倾角输送机的输送带采用波形挡边和横隔板，有效地减少了物料输送过程中散落的问题，大幅度提高了物料输送效率。
2、输送带能够根据不同的物料特质，选择更换能够输送特殊要求的物料，如高温、酸、碱、油类物质或有机溶剂等成份的物料。
3、大倾角皮带机非常适合输送散状物料，输送角度能够大倾角调节，能够达到普通、花纹式输送机所不能达到的输送角度。
4、大倾角输送机的设备简单，拆卸安装维护方便。
节省了大量设备占地面积，能够用于各中安装使用环境，能耗低、结构简单、维护方便。
5、属于机械化输送机，输送物料自动化、机械化、高效化程度高，总体投资成本低，可节省投资费用的20%~30%，在建筑、煤炭、冶金行业效果极其优越。
6、大倾角输送机与普通式输送机、斗式提升机、刮板输送机比较，其综合技术性能都优越，大倾角、高速度、高效率的物料输送速度使其备受顾客青睐。
7、输送量大，能够达到000m3/h，垂直提升高度可达200m，垂直输送物料时，物料粒度最大可达200mm。
8、物料输送角度能够从水平到倾斜（或垂直）能平稳过渡，胶带强度高，使用寿命长。
大倾角皮带机大倾角皮带输送机（档边带式输送机）大倾角带式输送机（大倾角皮带输送机）广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。
大倾角带式输送机具有通用带式输送机结构简单、运行可靠，维修方便等优点，具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点，输送倾角为0°～90°范围内，最大垂直输送物料粒度为400mm。
大倾角带式输送机是大倾角(或垂直)输送的理想设备。
通过多年的不懈努力，大倾角皮带机提升高度(最高已达203m)、大输送能力(最大已达6000t／h)，在井下采矿工程、露天采矿、大型自卸船等方而都有所采用，并在国内首创用于钢厂的高炉上料产生了良好的经济效益。
DJ型大倾角带式输送机概述：DJ型大倾角带式输送机(以下简称“大倾角”)（大倾角皮带输送机）具有通用带式输送机结构简单、运行可靠，维修方便等优点，具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点，因而是大倾角(或垂直)输送的理想设备。
大倾角皮带输送机广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。
通过多年的不懈努力，大倾角皮带输送机提升高度(最高已达203m)、大输送能力(最大已达6000t／h)，在井下采矿工程、露天采矿、大型自卸船等方而都有所采用，并在国内首创用于钢厂的高炉上料产生了良好的经济效益。
大倾角皮带输送机的应用范围：(1)、大倾角皮带输送机为一般用途的散状物料连续输送设备，但采用的是具有波状挡边和横隔板的输送带。
因此，特别适用于大倾角及垂直90°输送。
(2)、大倾角皮带输送机可用于煤碳、化工、冶金、电力、轻工、粮食、港口等行业，在工作环境温度为-15℃～＋40℃的范围内输送堆积比重为0.5—4.2t／m3的各种散状物料。
(3)、对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。
(4)、输送倾角为0°～90°范围内，最大垂直输送物料粒度为400mm。
大倾角带式输送机设计、计算及使用说明书前言带式输送机是一种输送松散物料的主要设备，因其具有输送能力大、结构简单、投资费用相对较低及维护方便等特点而被广泛应用于港口、码头、冶金、热电厂、焦化厂、露天矿和煤矿井下的物料输送。
随着煤炭工业科学技术的不断进步与发展，我国的带式输送机设计研究技术及带式输送机专业制造技术都已接近了国际水平，但与世界先进工业国家比较仍存在一定差距，有待于进一步努力。
目前，普通带式输送机已经在矿山得到了普遍的应用。
但由于目前形成系列化的带式输送机运输倾角一般在18°以下，使得带式输送机在生产实际现场的应用收到一定范围的限制。
而近年来发展起来的各种大倾角带式输送机在露天、地下矿山以及其他场合的使用，都取得了较好的效果。
而且大倾角带式输送机在提升高度相同的情况下，所占地面积和空间都比使用普通带式输送机少，并且具有常规带式输送机的所有特点，投资成本低，因而在生产运输中越来越受到重视，应用前景十分广阔。
大倾角带式输送机在各行业中的广泛应用，充分显示了其优越性和经济性。
在国外矿山运输应用大倾角输送机已相当普遍，露天矿、地下矿、隧道工程竖井等均有用大倾角输送机提升和垂直提升，应用较多的是波状挡边输送机和压带式输送机，输送能力也大。
在国内，由于深槽形带式输送机具有结构简单、运行成本低的特点，使其在矿山运输、矿井提升、煤矿井下输送等场合有着广阔的应用前景。
深槽形带式输送机深槽形带式输送机的倾角一般在30°以下，国内的研制开发正处于发展阶段，生产的机种有上下运带式输送机，带宽800 ～1 200 mm，运量500 t/ h ，倾角18～28°。
主要研制单位有沈阳起重输送机械厂、煤炭科学研究总院上海分院等单位。
另外前苏联、美国、英国都在研制。
尽管目前正在应用的各种大倾角输送机都存在各自的不足之处，然而作为一种新型运输设备，在其发展和应用的初期存在一些问题，是可以想象的。

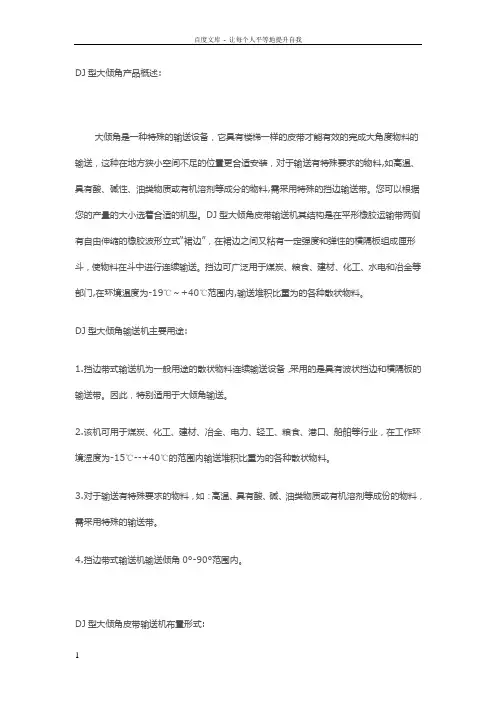

DJ型大倾角产品概述:大倾角是一种特殊的输送设备，它具有楼梯一样的皮带才能有效的完成大角度物料的输送，这种在地方狭小空间不足的位置更合适安装，对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。
您可以根据您的产量的大小选着合适的机型。
DJ型大倾角皮带输送机其结构是在平形橡胶运输带两侧有自由伸缩的橡胶波形立式“裙边”，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。
挡边可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃～+40℃范围内,输送堆积比重为的各种散状物料。
DJ型大倾角输送机主要用途:1.挡边带式输送机为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。
因此，特别适用于大倾角输送。
2.该机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为的各种散状物料。
3.对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。
4.挡边带式输送机输送倾角0°-90°范围内。
DJ型大倾角皮带输送机布置形式:为获得较好的受料和卸料条件,本机采用“Z”形布置形式。
即设有上水平段、下水平段和倾斜段,并在下水平段受料,在上水平段卸料。
上水平段与倾斜段之间采用凸弧形段机架连接,下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过渡。
1.上水平段:为了适应不同的卸料高度的要求,头架分为低头架(头架高度H0=1000mm),中式头架(头架高度H0=1100～1500mm)和高式头架(头架高度H0=1600～2000mm)。
并与之相应,在上水平段分别配用低式凸弧段机架和低式中机架支腿(配用头架高度H0=1000mm),中式凸弧段机架和中式中间架支腿(配用头架高度H0=1100～1500mm), 高式凸弧段机架和高式中间架支腿(配用头架高度H0=1600～2000mm)。
大倾角档边带式输送机简介DJ系列大倾角皮带输送机（波状挡边带式输送机）是一种新型连续输送设备，它具有输送量大（同其它输送机相比,输送能力提高1.5～2倍）；其通用性强（基本件与通用型带式输送机相同），适用范围广（适用于输送碎石、石灰石、煤炭、砂、粘土、烧结砂粉、木屑、粮食等物料；适用于单位质量为500～2500kg/m3,最大块度约为100～250mm的物料）；结构简单、维护方便、占用空间小且节省投资（可取代输送机、斗提机联合布置形式而直接选用本机型）便于布置等特点，因而在煤炭、电力、冶金、化工、粮食等行业被广泛推广使用。
大倾角皮带输送机工作原理大倾角输送机采用两台振动电机作为激振动源，运用自同步原理，两台振动电机反向转动，使输送机底部平衡架产生往复振动，经过主振簧与导向板簧的作用，带动上部输送槽振动，从而达到输送物料的目的。
SCG型长距离振动输送机有敞开式、封闭式两种，料槽横截面可以做成圆形、矩形和梯形等多种型式。
料槽的进料和出料也可根据需要制成一点进料、一点出料，一点进料、多点出料，多点进料、一点出料等多种型式。
输送距离较长时可用多台输送机连接起来输送。
SCG型长距离振动输送机料槽使用橡胶弹簧或钢簧支承，依靠固定在料槽上的两台振动电机的自同步运转，使料槽产生直线振动。
大倾角皮带输送机的结构示意图：大倾角皮带输送机主要特点(1)、可大倾角输送散状物料，能大量节省设备占地面积，彻底解决普通、花纹带式输送机所不能达到的输送角度。
(2)、机械化带式输送机输送物料、总体投资费用低，约节约投资费用20%～30%。
(3)、该机型与普通带式输送机、斗式提升机、刮板输送机比较，其综合技术性能都优越。
(4)、输送量大，可达6000m3/h，垂直提升高度可达500m。
(5)、在垂直输送物料时，物料粒度最大可达400mm。
(6)、从水平到倾斜(或垂直)能平稳过渡。
(7)、能耗低、结构简单、维护方便。
(8)、胶带强度高，使用寿命长。
DJ 型波形挡边带式输送机使用说明书xxxx 有限公司厂址：xxxx 邮编：xxxx 电话：xxxx xxxx 传真：xxxx一、用途与特点DJ 型波形挡边带式输送机和普通带式输送机相比，最大的特点是可大倾角输送、构造紧凑、占地少等特点，在场地狭小或老厂改造的状况下尤为合用。
它构造简朴、运行可靠、维修简便，通用性强，是冶金、矿ft、煤炭、港口、建材、化工、粮食等行业进行散料输送的带式输送机，已在全国普遍推广使用。
二、技术特性和重要参数1、使用环境温度：-10℃～40℃；2、输送物料特性：堆积密度r≤2.5t/m3；块度A≤200mm；粘度不大。
对普通橡胶输送带，温度在80℃下列；输送高温物料时，选用耐热型/耐高温/难燃型胶带，在有火灾危险场合工作的输送带应采用阻燃型胶带。
对于输送有特殊规定的物料，如含有酸、碱、油性物质、有机溶剂等成分的物料时，需采用对应材料制成的胶带；3、带宽：B=500、650、800、1000、1200、1400 等六种；4、带速与输送倾角：带速有0.4、0.8、1.0、1.25、1.6、2.0、2.5m/s、3.15 等八种；输送倾角0°～90°（输送量大，输送带较宽，带速较高）。
三、构造概述波状挡边带式输送机（可简称“挡边机”）构造如图一所示，其部件重要涉及：波状挡边输送带、驱动装置、机架、压带轮、拉紧装置等。
其中输送带于厂内制成环形，现场安装，若遇特殊状况不慎磨损可用冷粘法粘补。
图一四、安装与调试安装和调试的质量是挡边机正常运转使用的重要确保，必须严格规定。
1、安装前要具体熟悉图纸和环境（设备基础）条件，检查部件的数量和质量，掌握安装技术规定，拟定对的的安装次序和办法，确保人身健全和设备安全，严格解决好挡边机和其它设备、土建、有关设施的关系。
2、普通安装次序以下：a 按图纸规定拟定头、尾轮的位置；b 做出整机中心线和头、尾轮中心线的十字线；（做基础设备时可预先标记）c 以头、尾轮中心线为基准，从一端依次安装机架和支腿；d 安装回程托辊和凸轮压带轮；e 安装波状挡边输送带，将其放在托辊上与压带轮上；（选用C、TC 型隔板时要注意输送带的方向）f 安装上平托辊、电动滚筒与拉紧滚筒；g 安装凹弧段压轮和凹弧处托辊；h 调节拉紧装置，初步张紧输送带；i 安装清扫器等其它附件。
大倾角皮带输送机详细介绍提供单位：市三原机械厂目录1、通用带式输送机的倾角限制2、成型花纹输送带3、深花纹/ 隔板输送带4、波状挡边带式输送机5、波状挡边带式输送机的结构设计6、治式输送机7、深槽型带式输送机一、通用带式输送机的倾角限制输送物料的不同这些最大倾角通常处于10~18 0 之间。
