继电器的个人工作总结继电器的个人工作总结我在过去的一段时间里，负责继电器的设计和测试工作。
在这个过程中，我收获了很多经验和技能，并取得了一些成果。
在这篇个人工作总结中，我将总结我的工作内容和所取得的成果，同时也会对我遇到的问题和困难进行反思，并提出一些改进方案。
首先，我在这段时间里对继电器的工作原理和设计要求进行了深入研究。
继电器是一种电控开关装置，能够在外部电路中实现电路的开关功能。
我了解了继电器的结构和组成部件，掌握了继电器的工作原理和参数要求。
在设计继电器时，我按照产品的需求和要求进行了继电器的选型和继电器线路的设计。
同时，我还对继电器进行了测试和验证，确保其达到了设计要求。
其次，我参与了继电器的生产过程，并负责了继电器的制造工艺和流程的优化工作。
在我担任这个职位期间，我改进了现有的制造工艺和流程，提高了继电器的生产效率和质量。
我通过引入新的设备和工具，优化了生产线的布局，增加了自动化程度，减少了生产成本和工作量。
这些改进措施不仅提高了生产效率，还提高了继电器的品质和可靠性。
然后，我还参与了继电器的产品改进和创新工作。
在我担任这个职位期间，我提出了一些对继电器的改进和创新方案。
我发现了继电器在某些应用场景下存在的问题，并通过改变继电器的设计和材料，提出了解决方案。
我还利用我的专业知识和技能，对继电器进行了仿真和优化分析，通过模拟和实验验证了改进方案的可行性和效果。
最后，我在工作中遇到了一些问题和困难。
例如，我在设计和测试继电器时遇到了一些技术难题，需要花费较长时间和精力来解决。
在继电器的制造过程中，我还遇到了一些设备故障和材料问题，需要及时调整和处理。
虽然我在解决问题和困难时取得了一些成果，但也意识到自己在这方面还有很大的提升空间。
为了进一步提高我的工作能力和水平，我计划在未来继续学习和研究继电器的相关知识和技术，并参与更多的继电器设计和创新项目。
同时，我要加强对团队合作的理解和实践，与其他成员共同协作，提高工作效率和团队的整体能力。

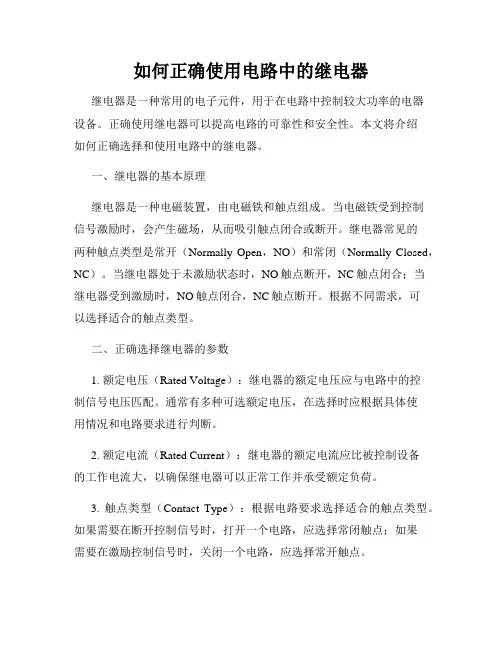

如何正确使用电路中的继电器继电器是一种常用的电子元件，用于在电路中控制较大功率的电器设备。
正确使用继电器可以提高电路的可靠性和安全性。
本文将介绍如何正确选择和使用电路中的继电器。
一、继电器的基本原理继电器是一种电磁装置，由电磁铁和触点组成。
当电磁铁受到控制信号激励时，会产生磁场，从而吸引触点闭合或断开。
继电器常见的两种触点类型是常开（Normally Open，NO）和常闭（Normally Closed，NC）。
当继电器处于未激励状态时，NO触点断开，NC触点闭合；当继电器受到激励时，NO触点闭合，NC触点断开。
根据不同需求，可以选择适合的触点类型。
二、正确选择继电器的参数1. 额定电压（Rated Voltage）：继电器的额定电压应与电路中的控制信号电压匹配。
通常有多种可选额定电压，在选择时应根据具体使用情况和电路要求进行判断。
2. 额定电流（Rated Current）：继电器的额定电流应比被控制设备的工作电流大，以确保继电器可以正常工作并承受额定负荷。
3. 触点类型（Contact Type）：根据电路要求选择适合的触点类型。
如果需要在断开控制信号时，打开一个电路，应选择常闭触点；如果需要在激励控制信号时，关闭一个电路，应选择常开触点。
4. 额定功率（Rated Power）：继电器的额定功率应与被控制设备的功率匹配。
如果被控制设备功率过大，则需要选择功率更高的继电器。
5. 继电器的尺寸和安装方式：根据应用场景选择合适的继电器尺寸和安装方式，确保继电器能够正确安装和连接。
三、正确连接继电器到电路中1. 继电器的线路接法（Circuit Connection）：正确连接继电器线路是使用继电器的基础。
一般继电器上标有电源、控制信号和触点的引脚，在连接时应按照正确的引脚连接方式进行。
2. 使用合适的继电器座（Socket）：使用继电器座可以简化继电器的连接，并便于更换和维修。
在选择继电器座时，要确保座与继电器匹配，并正确插入引脚。

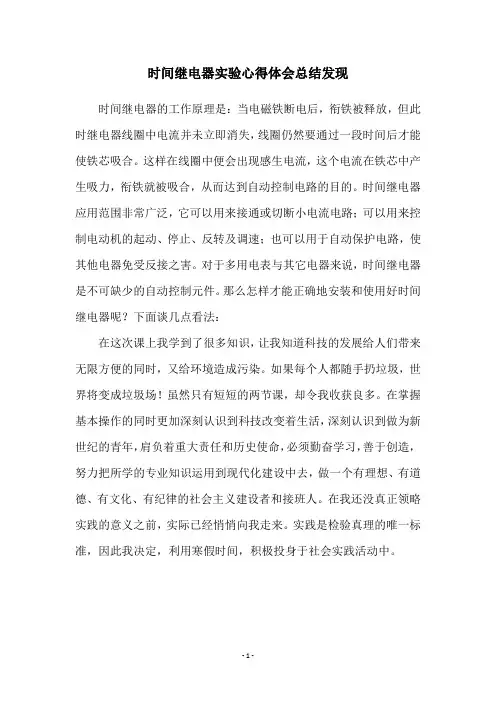

时间继电器实验心得体会总结发现
时间继电器的工作原理是：当电磁铁断电后，衔铁被释放，但此时继电器线圈中电流并未立即消失，线圈仍然要通过一段时间后才能使铁芯吸合。
这样在线圈中便会出现感生电流，这个电流在铁芯中产生吸力，衔铁就被吸合，从而达到自动控制电路的目的。
时间继电器应用范围非常广泛，它可以用来接通或切断小电流电路；可以用来控制电动机的起动、停止、反转及调速；也可以用于自动保护电路，使其他电器免受反接之害。
对于多用电表与其它电器来说，时间继电器是不可缺少的自动控制元件。
那么怎样才能正确地安装和使用好时间继电器呢？下面谈几点看法：
在这次课上我学到了很多知识，让我知道科技的发展给人们带来无限方便的同时，又给环境造成污染。
如果每个人都随手扔垃圾，世界将变成垃圾场！虽然只有短短的两节课，却令我收获良多。
在掌握基本操作的同时更加深刻认识到科技改变着生活，深刻认识到做为新世纪的青年，肩负着重大责任和历史使命，必须勤奋学习，善于创造，努力把所学的专业知识运用到现代化建设中去，做一个有理想、有道德、有文化、有纪律的社会主义建设者和接班人。
在我还没真正领略实践的意义之前，实际已经悄悄向我走来。
实践是检验真理的唯一标准，因此我决定，利用寒假时间，积极投身于社会实践活动中。
- 1 -。

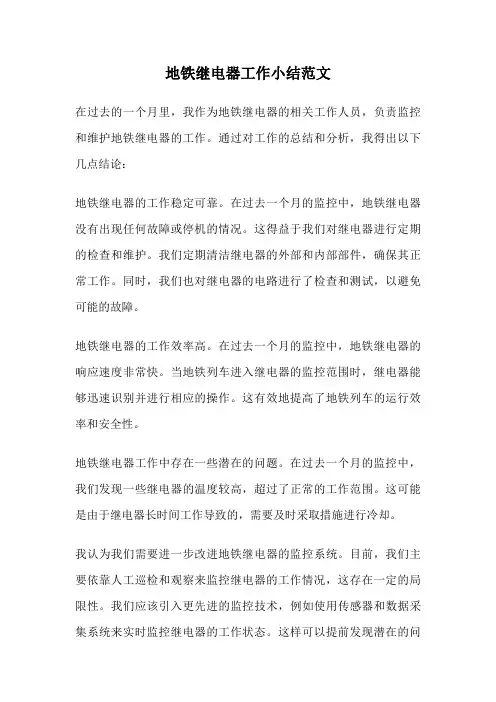

地铁继电器工作小结范文
在过去的一个月里，我作为地铁继电器的相关工作人员，负责监控和维护地铁继电器的工作。
通过对工作的总结和分析，我得出以下几点结论：
地铁继电器的工作稳定可靠。
在过去一个月的监控中，地铁继电器没有出现任何故障或停机的情况。
这得益于我们对继电器进行定期的检查和维护。
我们定期清洁继电器的外部和内部部件，确保其正常工作。
同时，我们也对继电器的电路进行了检查和测试，以避免可能的故障。
地铁继电器的工作效率高。
在过去一个月的监控中，地铁继电器的响应速度非常快。
当地铁列车进入继电器的监控范围时，继电器能够迅速识别并进行相应的操作。
这有效地提高了地铁列车的运行效率和安全性。
地铁继电器工作中存在一些潜在的问题。
在过去一个月的监控中，我们发现一些继电器的温度较高，超过了正常的工作范围。
这可能是由于继电器长时间工作导致的，需要及时采取措施进行冷却。
我认为我们需要进一步改进地铁继电器的监控系统。
目前，我们主要依靠人工巡检和观察来监控继电器的工作情况，这存在一定的局限性。
我们应该引入更先进的监控技术，例如使用传感器和数据采集系统来实时监控继电器的工作状态。
这样可以提前发现潜在的问
题，并及时采取措施进行修复，从而提高继电器的工作效率和可靠性。
地铁继电器的工作稳定可靠，工作效率高。
然而，也存在一些潜在的问题需要解决。
通过进一步改进监控系统，我们可以提高地铁继电器的工作效率和可靠性，为地铁运营提供更好的支持。

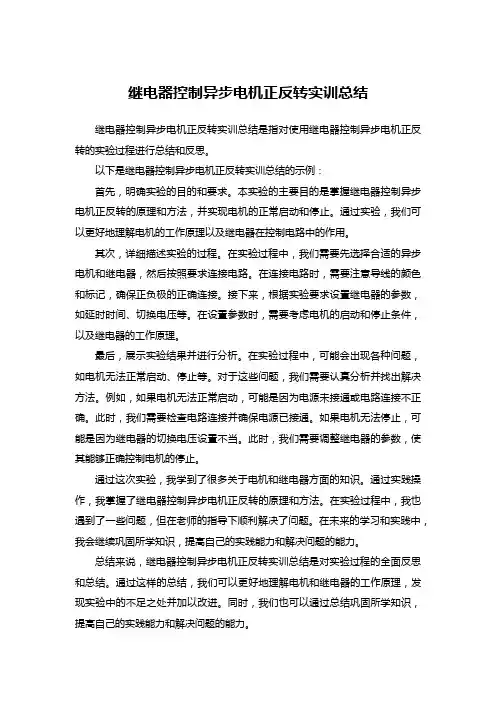

继电器控制异步电机正反转实训总结继电器控制异步电机正反转实训总结是指对使用继电器控制异步电机正反转的实验过程进行总结和反思。
以下是继电器控制异步电机正反转实训总结的示例：首先，明确实验的目的和要求。
本实验的主要目的是掌握继电器控制异步电机正反转的原理和方法，并实现电机的正常启动和停止。
通过实验，我们可以更好地理解电机的工作原理以及继电器在控制电路中的作用。
其次，详细描述实验的过程。
在实验过程中，我们需要先选择合适的异步电机和继电器，然后按照要求连接电路。
在连接电路时，需要注意导线的颜色和标记，确保正负极的正确连接。
接下来，根据实验要求设置继电器的参数，如延时时间、切换电压等。
在设置参数时，需要考虑电机的启动和停止条件，以及继电器的工作原理。
最后，展示实验结果并进行分析。
在实验过程中，可能会出现各种问题，如电机无法正常启动、停止等。
对于这些问题，我们需要认真分析并找出解决方法。
例如，如果电机无法正常启动，可能是因为电源未接通或电路连接不正确。
此时，我们需要检查电路连接并确保电源已接通。
如果电机无法停止，可能是因为继电器的切换电压设置不当。
此时，我们需要调整继电器的参数，使其能够正确控制电机的停止。
通过这次实验，我学到了很多关于电机和继电器方面的知识。
通过实践操作，我掌握了继电器控制异步电机正反转的原理和方法。
在实验过程中，我也遇到了一些问题，但在老师的指导下顺利解决了问题。
在未来的学习和实践中，我会继续巩固所学知识，提高自己的实践能力和解决问题的能力。
总结来说，继电器控制异步电机正反转实训总结是对实验过程的全面反思和总结。
通过这样的总结，我们可以更好地理解电机和继电器的工作原理，发现实验中的不足之处并加以改进。
同时，我们也可以通过总结巩固所学知识，提高自己的实践能力和解决问题的能力。

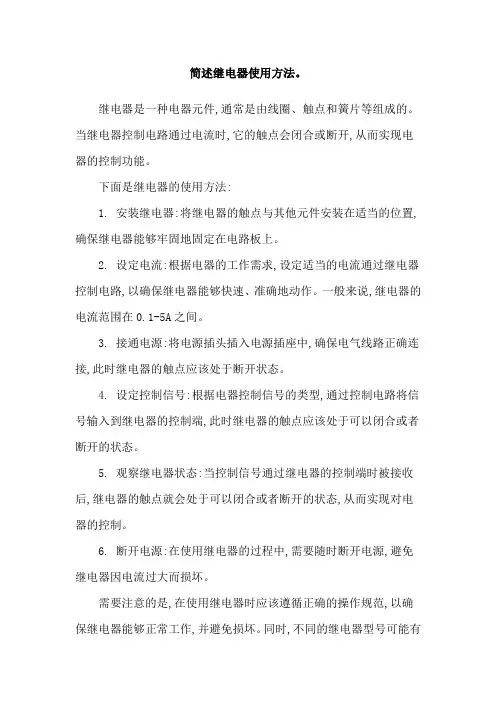

简述继电器使用方法。
继电器是一种电器元件,通常是由线圈、触点和簧片等组成的。
当继电器控制电路通过电流时,它的触点会闭合或断开,从而实现电器的控制功能。
下面是继电器的使用方法:
1. 安装继电器:将继电器的触点与其他元件安装在适当的位置,确保继电器能够牢固地固定在电路板上。
2. 设定电流:根据电器的工作需求,设定适当的电流通过继电器控制电路,以确保继电器能够快速、准确地动作。
一般来说,继电器的电流范围在0.1-5A之间。
3. 接通电源:将电源插头插入电源插座中,确保电气线路正确连接,此时继电器的触点应该处于断开状态。
4. 设定控制信号:根据电器控制信号的类型,通过控制电路将信号输入到继电器的控制端,此时继电器的触点应该处于可以闭合或者断开的状态。
5. 观察继电器状态:当控制信号通过继电器的控制端时被接收后,继电器的触点就会处于可以闭合或者断开的状态,从而实现对电器的控制。
6. 断开电源:在使用继电器的过程中,需要随时断开电源,避免继电器因电流过大而损坏。
需要注意的是,在使用继电器时应该遵循正确的操作规范,以确保继电器能够正常工作,并避免损坏。
同时,不同的继电器型号可能有
不同的使用方法,建议在购买前仔细阅读产品说明书。
继电器实验报告总结
继电器是一种常见的电气控制元件，具有开关信号转换、放大和隔离等功能。
本次实验旨在通过搭建继电器电路，掌握继电器的工作原理和应用技巧。
实验步骤：
1.根据电路图，搭建继电器电路。
电路图中包括继电器、开关、电源和负载等元件。
2.连接电源，并使用万用表检测电路的电压和电流情况。
确保电路连接正确，电压和电流在正常范围内。
3.按下开关，观察负载的变化。
继电器的触点应该打开或关闭，控制负载的通断。
4.测试不同电压和电流下继电器的工作情况。
通过调整电源电压和负载电流，观察继电器的响应时间、吸合和断开的稳定性等性能指标。
实验结果：
1.继电器能够实现开关信号的转换和放大，对电路的控制作用非常重要。
2.继电器的工作原理是通过电磁吸合和断开触点来控制负载的通断状态。
3.继电器的性能指标包括响应时间、吸合和断开的稳定性、最大通电电流等，需要根据实际应用场景进行选择。
4.在实际应用中，继电器常用于电器控制、自动化控制、安全保护等领域，具有很大的应用前景。
总结：
通过本次实验，我对继电器的工作原理和应用技巧有了更深入的了解。
继电器作为电气控制元件的重要组成部分，具有很大的应用前景。
在今后的学习和工作中，我将继续深入探究继电器的应用，为实际生产和工程项目提供更好的服务。

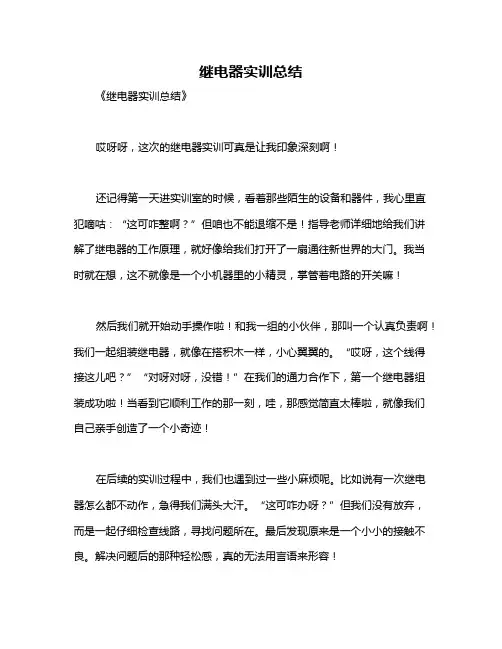

继电器实训总结
《继电器实训总结》
哎呀呀，这次的继电器实训可真是让我印象深刻啊！
还记得第一天进实训室的时候，看着那些陌生的设备和器件，我心里直犯嘀咕：“这可咋整啊？”但咱也不能退缩不是！指导老师详细地给我们讲解了继电器的工作原理，就好像给我们打开了一扇通往新世界的大门。
我当时就在想，这不就像是一个小机器里的小精灵，掌管着电路的开关嘛！
然后我们就开始动手操作啦！和我一组的小伙伴，那叫一个认真负责啊！我们一起组装继电器，就像在搭积木一样，小心翼翼的。
“哎呀，这个线得接这儿吧？”“对呀对呀，没错！”在我们的通力合作下，第一个继电器组装成功啦！当看到它顺利工作的那一刻，哇，那感觉简直太棒啦，就像我们自己亲手创造了一个小奇迹！
在后续的实训过程中，我们也遇到过一些小麻烦呢。
比如说有一次继电器怎么都不动作，急得我们满头大汗。
“这可咋办呀？”但我们没有放弃，而是一起仔细检查线路，寻找问题所在。
最后发现原来是一个小小的接触不良。
解决问题后的那种轻松感，真的无法用言语来形容！
这几天的实训，让我深刻明白了一个道理：实践出真知啊！只有自己亲手去做了，才能真正掌握这些知识和技能。
通过这次继电器实训，我不仅学到了专业知识，还学会了团队合作，更重要的是培养了自己解决问题的能力。
我相信，这次实训会成为我人生中一段非常宝贵的经历！我以后面对任何困难都不会害怕啦，我一定会勇往直前！。

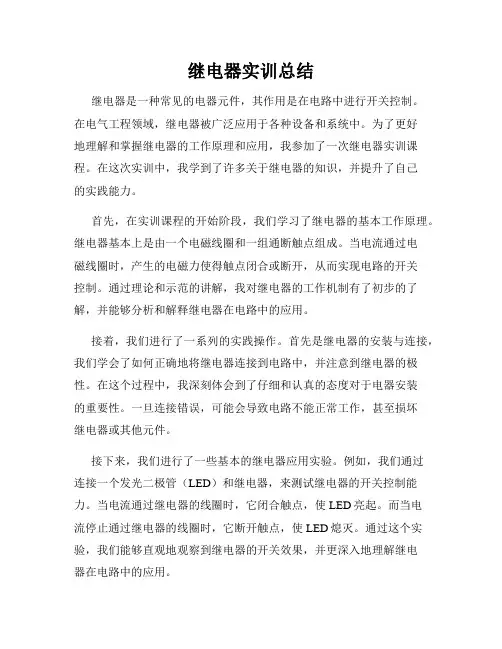

继电器实训总结继电器是一种常见的电器元件，其作用是在电路中进行开关控制。
在电气工程领域，继电器被广泛应用于各种设备和系统中。
为了更好地理解和掌握继电器的工作原理和应用，我参加了一次继电器实训课程。
在这次实训中，我学到了许多关于继电器的知识，并提升了自己的实践能力。
首先，在实训课程的开始阶段，我们学习了继电器的基本工作原理。
继电器基本上是由一个电磁线圈和一组通断触点组成。
当电流通过电磁线圈时，产生的电磁力使得触点闭合或断开，从而实现电路的开关控制。
通过理论和示范的讲解，我对继电器的工作机制有了初步的了解，并能够分析和解释继电器在电路中的应用。
接着，我们进行了一系列的实践操作。
首先是继电器的安装与连接，我们学会了如何正确地将继电器连接到电路中，并注意到继电器的极性。
在这个过程中，我深刻体会到了仔细和认真的态度对于电器安装的重要性。
一旦连接错误，可能会导致电路不能正常工作，甚至损坏继电器或其他元件。
接下来，我们进行了一些基本的继电器应用实验。
例如，我们通过连接一个发光二极管（LED）和继电器，来测试继电器的开关控制能力。
当电流通过继电器的线圈时，它闭合触点，使LED亮起。
而当电流停止通过继电器的线圈时，它断开触点，使LED熄灭。
通过这个实验，我们能够直观地观察到继电器的开关效果，并更深入地理解继电器在电路中的应用。
在实践中，我们还进行了一些更复杂的继电器应用。
例如，我们尝试了继电器的时间延迟控制。
通过调整继电器上的电阻和电容，我们能够延迟触点的闭合或断开时间，从而实现对电路的时间控制。
这种延迟功能在许多实际应用中非常有用，比如电梯门控制和冷却系统的延时开关。
继电器实训还包括了一些故障排除和维修方面的内容。
当继电器在工作过程中出现故障时，我们需要学会如何检测故障的原因，并采取相应的修复措施。
有时，故障可能是由于线路接触不良或触点磨损等原因导致的。
通过维修实践，我学会了熟练地拆卸和组装继电器，并能够进行一些简单的修复工作。

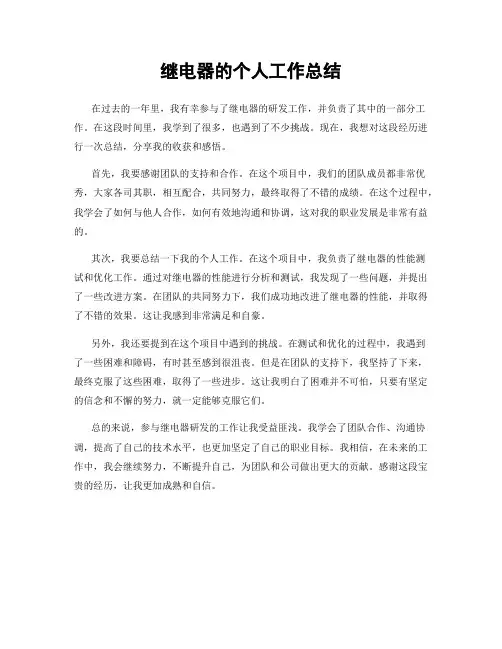

继电器的个人工作总结
在过去的一年里，我有幸参与了继电器的研发工作，并负责了其中的一部分工作。
在这段时间里，我学到了很多，也遇到了不少挑战。
现在，我想对这段经历进行一次总结，分享我的收获和感悟。
首先，我要感谢团队的支持和合作。
在这个项目中，我们的团队成员都非常优秀，大家各司其职，相互配合，共同努力，最终取得了不错的成绩。
在这个过程中，我学会了如何与他人合作，如何有效地沟通和协调，这对我的职业发展是非常有益的。
其次，我要总结一下我的个人工作。
在这个项目中，我负责了继电器的性能测
试和优化工作。
通过对继电器的性能进行分析和测试，我发现了一些问题，并提出了一些改进方案。
在团队的共同努力下，我们成功地改进了继电器的性能，并取得了不错的效果。
这让我感到非常满足和自豪。
另外，我还要提到在这个项目中遇到的挑战。
在测试和优化的过程中，我遇到
了一些困难和障碍，有时甚至感到很沮丧。
但是在团队的支持下，我坚持了下来，最终克服了这些困难，取得了一些进步。
这让我明白了困难并不可怕，只要有坚定的信念和不懈的努力，就一定能够克服它们。
总的来说，参与继电器研发的工作让我受益匪浅。
我学会了团队合作、沟通协调，提高了自己的技术水平，也更加坚定了自己的职业目标。
我相信，在未来的工作中，我会继续努力，不断提升自己，为团队和公司做出更大的贡献。
感谢这段宝贵的经历，让我更加成熟和自信。
继电器使用总结前些日子用电磁式继电器出现了问题，本来已经发往国外的板子又得重新递回来重做，过了一段很郁闷的日子，今天又把板子发出去了，尽管还是不能百分百的确保没有问题，但毕竟能告一段落了，正好有时间可以整理一下思路。
板子是由另外一个同事画的，很简单的一个单片机的小板，引出一个串口，通过三极管引出两根继电器的控制信号接到继电器的线圈上，根据串口接收到的指令来控制继电器的开合。
交给我的时候板子已经做好了，还没有焊接器件，程序还没有写。
我的任务是将板子焊好并写好程序，最后做一下测试。
因为要做其它更重要的项目，程序都是在空闲时间调的，板子焊好后调试也比较顺利，预期的功能都实现了。
测试的时候也没有发现问题，能正确的控制继电器的开合，接一些负载也没有发现问题，便发了两套给国外。
初期反馈也是一切正常，本以为这事就了结了，没想到过了一段时间那边又反映说其中一套板子在控制继电器断开的时候经常复位，而另一套没有问题。
后来在这边经过反复实验，发现接一些感性负载比如电风扇之类比较容易复现这个问题。
然后逐渐认识到问题的严重性，也从这会儿开始我才查阅了很多继电器使用的资料，发现当初的设计存在很严重的问题：继电器的控制信号没有加光耦隔离，触点两端没有加去火花电路。
当把板子做过改进后发现问题并没有彻底解决，再次反复实验，发现板子的抗干扰性能不好，继电器产生的电磁干扰就足以让板子复位…老板给定的解决问题的期限快到了，就算重新做一个板子，如果仍然采用电磁式继电器，去火花电路能否对各种负载都有效？板子是否能承受其产生的电磁辐射？无法到现场做测试的话还是把握不大。
没办法，只好选了射频干扰很小的固态继电器，伴随而来了其它问题:型号的选择、散热、漏电流、过压过流保护等等。
最后的方案是选择了快达的固态继电器加散热片，因为原先的盒子尺寸不够，重做了铝壳机箱，散热性比较好，另外可以屏蔽外界的射频干扰，避免影响盒内的板子和固态继电器。
经过测试原先的问题不再出现，但其发热确实比较大，盒内温度有四五十度左右。
再加上SSR的成本比较高，设计最终产品时还是想选择电磁式继电器，这需要更多的注意板子的抗干扰设计、去火花电路的参数选取以及继电器的屏蔽等问题。
几点感受：1 当电磁干扰都能让板子复位的时候才深刻认识到板子的抗干扰能力是多么的重要。
那些教科书式的元件选型以及布局布线技巧不是空穴来风，这些都是前辈们的宝贵经验啊。
2 交流220V的威力还是蛮大的，设备间共地的问题解决不好，会严重影响设备的正常运行3 接手别人的设计要多用怀疑的眼光来验证其设计，不能默认为其设计为正确的，对于自己不熟悉的领域更要多查资料，稍有疏忽可能犯下大错，造成不必要的损失。
4 测试要全面，各种Failure Mode均要考虑到，当然前提是自己对所要测试的系统有充分的理解。
以下是总结的电磁继电器和固态继电器使用的一些资料。
电磁继电器的使用：1 触点通断时线圈两端会感应出较大的电动势，如果不加隔离，便很容易通过地电势将干扰引入板上其它电路，导致单片机复位。
线圈控制端加光耦隔离，线圈的电源与板子的电源隔离。
另外线圈两端要加续流二极管，可选常用的1N4007或,1N4148,1N5403等2 触点两端并接去火花的RC电路，R用来抑制触点闭合时的短路电流，C用来抑制触点断开时的放电。
R取值几十到几百欧姆之间，C取值0.1uf-0.3uf左右，对具体应用电路最好先做实验选定最佳参数值。
3 电磁继电器肯定会产生射频干扰，只不过是干扰大小的问题，在继电器电路本身采取足够措施后还需要增强板子的抗干扰能力（软件硬件均要考虑抗干扰措施），如果干扰严重需要考虑采取屏蔽措施4 各种不同负载的特点：白炽灯----由于白炽灯钨丝冷态电阻很小，接通瞬间的浪涌电流高达稳态电流15倍。
如此大的浪涌电流会使触点迅速烧蚀，甚至产出熔焊失效。
一般可串入限流电阻来减少浪涌电流。
电机负载----电动机静止时输入阻抗很小，启动瞬间浪涌电流很大。
电流注入后，电流和磁场相互作用产生转矩。
当电动机启动后，产生内部电动势，致使触点电流趋于减小，关断时，触点间出现反电势，常常会引起拉弧，造成触点烧蚀。
不过，电机是缓慢地停下来，电机内部贮存的电磁能，动能转换成热能消耗掉一部分，反电势不会太高。
感性负载----电感器、电磁铁、接触器线圈、轭流圈等都是感性负载。
接通瞬间，电磁线圈有抑制电流上升的功能，不会出现浪涌电流；但关断时，贮存在电磁线圈中的电磁能通过触点间燃弧消耗掉，这将导致触点烧蚀，金属转移、沾结。
采用RC网络、二极管，压敏电阻等触点保护装置可减少触点的烧蚀。
容性负载----容性电路的充电电流可能非常大，开始时，电容器类似短路，其电流仅受线路电阻的限制。
有时，用户并未意识到其负载是容性的，实际上，长的传输线、消除磁干扰的滤波器、电源等都是强容性的。
串联限流电阻，可以减少接通瞬间的浪涌电流。
直流负载----直流负载比交流负载难断开，因为电压不过零，触点开断瞬间，即产生电弧，且由于外加电压持续保持，只有电弧被拉长，不能自持而熄灭。
电弧热能会使触点严重烧损。
直流负载继电器触点间隙应设计大些。
灭弧措施也经常被采用。
低电平----低电平一般指开路电压为10～100mV；触点转换电流为微安级到10mA 。
由于吸附在触点表面的有机物、化合物，难以在转换负载时消除，导致触点接触电阻大而不稳定，触点压降递增。
有效的解决办法是：选择软化电压低的触点材料；表面镀1到3u的金。
从工艺上保证触点表面洁净；控制继电器内部有害气体的含量。
但继电器成本将大幅度上升。
5 电磁继电器产生电磁干扰的原理剖析：电磁继电器的电磁干扰主要来自其线圈中突变磁场和触点断合瞬间产生的电弧。
这些干扰的电磁波频率约为011～1000MHz , 因而其干扰的频带是很宽的, 其场强为垂直极化和水平极化(在100MHz 以下主要是垂直极化) ,场强、与频率基本呈正态分布。
其干扰脉冲的峰值幅度与继电器的结构类型、正常工作的负载、电压和电流的大小, 继电器的老化和磨损等因素有关。
电磁继电器的电磁系统是由一个或若干个线圈及铁芯、磁轭、衔铁等构成, 线圈有串联、并联、混联等形式。
线圈的电感与分布电容比较大。
分布电容在线圈通断电流时, 使线圈有效地短路, 这样, 当通过线圈的电流通路被切断时, 线圈周围的磁场突然消失, 线圈上则会产生具有陡峭波前的高达数百伏, 甚至上千伏的“感性冲击”瞬态浪涌电压, 它是在电流通路断开的3μs 内, 产生的约电源电压100倍的瞬态过电压, 然后按线圈电感、分布电容和电阻所决定的速率下降到零。
这种脉冲过电压能产生极大的能量泄放, 它会窜入控制回路, 对系统中其它电子装置产生相当大的电能冲击和激励, 干扰系统中其它电子装置的正常工作, 会导致设备、系统的基本计算和逻辑判断出错。
这种瞬态浪涌电压的变化与负载的性质、大小、电源电压以及线圈的阻抗有关。
在继电器的接触系统中, 当触点的闭合或断开的瞬间, 触点间将会产生电弧, 形成陡峭的浪涌冲击电压, 从而能激励其线圈回路、磁路(场) 的振荡, 该振荡形成的幅射干扰或通过电源线将干扰传导到系统中别的电路中去这些干扰电磁波包含着很高的频率成份, 存在于很宽的频段内, 并且有任意类型的极化波状态, 另外, 由于接触簧片在触点接触或断开瞬间, 因机械反力特性而产生回弹跳、触点跟踪重复几次才能吸合(或断开) , 造成触点间的燃弧、熄灭、再燃弧, 重复多次, 形成瞬间快速脉冲串(群) 干扰。
这种电弧群干扰对电子系统影响很严重, 尤其是对数字电路系统, 可造成数个信息比特的错误, 导致系统误操作。
电弧干扰与触点材料、电压、电流、表面接触电阻以及触点间气体介质成份有关。
而接触簧片的机械弹性震颤, 引起电流通路的重复闭合和断开, 对电磁系统电路的迅速闭合和断开, 在线圈上产生更快的瞬变, 其波形也比较陡峭, 对附近的电子电路会产生很强的干扰。
固态继电器的使用：1 过压保护当负载为非稳定性负载或感性负载时，在输出回路中应附加一个瞬态抑制电路，目的是保护固态继电器。
通常措施是在继电器输出端加装RC吸收回路(例如：R＝150Ω，C＝0.5μF或R＝39Ω，C＝0.1μF)，它可以有效的抑制加至继电器的瞬态电压和电压指数上升率dv/dt。
在设计电路时需要用户根据负载的有关参数和环境条件，认真计算和试验RC回路的选值。
另一个常用的措施是在继电器输出端接入具有特定钳位电压的电压控制器件，如双向稳压二极管或压敏电阻(MOV)。
压敏电阻电流值应按下式计算：IMOV=(VMAX-VMOV)/ZS其中ZS为负载阻抗、电源阻抗以及线路阻抗之和，VMAX、VMOV分别为最高瞬态电压、压敏电阻的标称电压，对于常规的220 V和380 V的交流电源，推荐的压敏电阻的标称电压值分别为440-470 V和760-810 V。
在交流感性负载上并联RC电路或电容，也可抑制加至SSR输出端的瞬态电压和电压指数上升率。
（注：一般的SSR内部都有RC电路）。
但实验表明，RC吸收回路，特别是并联在SSR输出端的RC吸收回路，如果和感性负载组合不当，容易导致振荡，在负载电源上电或继电器切换时，加大继电器输出端的瞬变电压峰值，增大SSR误导通的可能性，所以，对具体应用电路应先进行试验，选用合适的RC参数，甚至有时不用RC吸收电路更有利。
对于容性负载引起的浪涌电流可用感性元件抑制，如在电路中引入磁干扰滤波器、扼流圈等，以限制快速上升的峰值电流。
2 过流保护：SSR不允许过流。
纵使选配时已经考虑安全系数，但在超负荷启动、负载短路、以及一些不明原因引起的非常电流通过时，都可能导致SSR永久性破坏，所以必须加以保护。
可选用快速熔断器，要求20ms级；空气开关<30ms级。
快速熔断器可按额定工作电流的1.2倍选择,一般小容量可选用保险丝。
特别注意负载短路,是造成SSR产品损坏的主要原因。
3 散热要求：固态继电器的负载能力受环境温度和自身温升的影响较大，在安装使用过程中,应保证其有良好的散热条件，额定工作电流在10A以上的产品应配散热器，100A 以上的产品应配散热器加风扇强冷 。
通过各种SSR的器件手册可以发现，不加散热器许多标称额定电流40A的继电器在常温下只能达到最多8A的负载能力，电流再大则很容易烧毁。
在安装时应注意继电器底部与散热器的良好接触 ，SSR底板与散热器接触面之间应涂覆一层导热硅酯(T-50)，输出端子上加抹导电膏(DG-1型)。
如继电器长期工作在高温状态下(40℃~80℃)时，用户可根据厂家提供的最大输出电流与环境温度曲线数据，考虑降额使用来保证正常工作。
4 不同负载的处理SSR对一般的负载应是没有问题的,但也必须考虑一些特殊的负载条件,以避免过大的冲击电流和过电压,对器件性能造成不必要的损坏。
