继电器的工作原理和特性及作用!工作原理和特性当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
继电器目前已广泛应用于计算机外围接口设备、恒温系统、调温、电炉加温控制、电机控制、数控机械，遥控系统、工业自动化装置；信号灯、调光、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
继电器的作用继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。
....继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。
....作为控制元件，概括起来，继电器有如下几种作用：.....1) 扩大控制范围。
例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
.....2) 放大。
例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
.....3) 综合信号。
例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。
继电器的工作原理简介当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,即常开触点从断到通。
一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。
当输入量x从某一大于xx值下降到xf,继电器开始释放，常开触点断开。
我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。
释放值xf与动作值xx的比值叫做反馈系数，即Kf= xf /xx 触点上输出的控制功率Pc与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=PC/P02、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

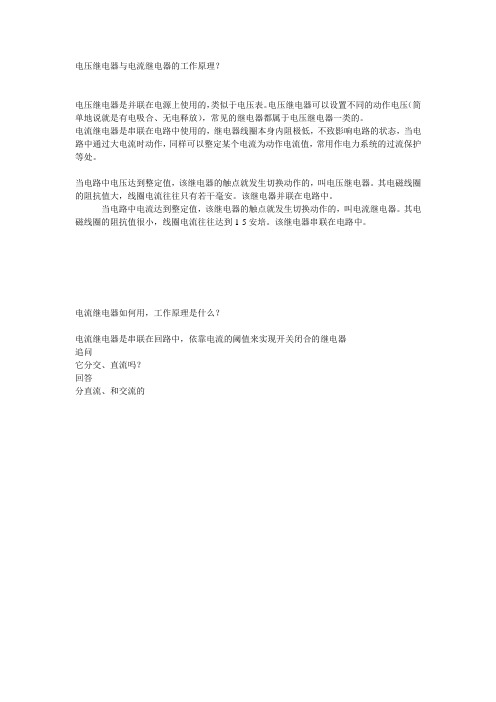

电压继电器与电流继电器的工作原理？
电压继电器是并联在电源上使用的，类似于电压表。
电压继电器可以设置不同的动作电压（简单地说就是有电吸合、无电释放），常见的继电器都属于电压继电器一类的。
电流继电器是串联在电路中使用的，继电器线圈本身内阻极低，不致影响电路的状态，当电路中通过大电流时动作，同样可以整定某个电流为动作电流值，常用作电力系统的过流保护等处。
当电路中电压达到整定值，该继电器的触点就发生切换动作的，叫电压继电器。
其电磁线圈的阻抗值大，线圈电流往往只有若干毫安。
该继电器并联在电路中。
当电路中电流达到整定值，该继电器的触点就发生切换动作的，叫电流继电器。
其电磁线圈的阻抗值很小，线圈电流往往达到1-5安培。
该继电器串联在电路中。
电流继电器如何用，工作原理是什么？
电流继电器是串联在回路中，依靠电流的阈值来实现开关闭合的继电器
追问
它分交、直流吗？
回答
分直流、和交流的。
继电器的介绍一、小型继电器的工作原理继电器是自动控制电路中常用的一种元件。
实际上它是用较小的电流来控制较大电流的一种自动开关。
在电路中起着自动操作、自动调节、安全保护等作用。
继电器的种类很多，常用的有电磁式和干簧式两种。
电磁式继电器成本较低，便于在面包板上使用。
电磁式继电器是以电磁系统为主体构成的，图T319 为电磁式继电器的结构和符号示意图。
当继电器线圈通以电流时，在铁心、轭铁、衔铁和工作气隙 d 中形成磁通回路，从而使衔铁受到电磁吸力的作用而吸向铁芯，此时衔铁带动支杆而将板簧推开，使一组或几组常闭触点断开(也可以使常开触点接通)。
当切断继电器线圈的电流时，电磁力失去，衔铁在板簧的作用下恢复原位，触点又闭合。
在电路中，表示继电器时只要画出它的线圈和与控制电路有关的接点组就可以了。
继电器的线圈用一个长方框符号表示，同时在长方框内或框旁标上这个继电器的文字符号“ K ”。
继电器的接点有两种表示方法：一种是把它直接画在长方框的一侧，这样做比较直观。
另一种是按电路连接的需要，把各个接点分别画在各自的控制电路中，这样对分析和理解电路是有利的，但必须同时在属于同一继电器的线圈和接点旁边，注上相同的文字符号，并把接点组编号。
表B321 列出了继电器的常用符号和三种接点的符号。
按有关规定，在电路中，接点组的画法应按线圈不通电时的原始状态画出。
图T320是一个简单实用的自动关灯电路。
当按下按钮开关S后，晶体管VT立即饱和导通，电源电压(6 V)加在继电器线圈的两端，使它吸合，动合触点闭合，“ 220 V、40 W ”的灯泡电源被接通而发光。
同时，电容C被迅速充电，使它的两端电压也达 6 V。
当放开按钮后，由电源提供电流IB的电路被切断，但电容C两端存在电压，还能维持晶体管工作，随着时间的延迟，电容中的电荷经过电阻R与晶体管的发射结泄放，电容两端的电压逐渐下降，当晶体管UBE<0.5 V以后，VT截止，继电器线圈失去电压而释放，触点被打开，“ 220 V、40 W ”灯泡的电源被切断而熄灭。
电路中的电路继电器与保护装置电路继电器和保护装置在电路系统中起着重要的作用。
它们不仅能够保护电路和设备的安全运行，还能实现电路的自动控制和保护。
本文将详细介绍电路中的电路继电器和保护装置的原理和应用。
一、电路继电器的原理和应用1.1 电路继电器的原理电路继电器是一种使用电磁原理工作的电器装置。
它由线圈、铁芯和触点组成。
当线圈通电时，会在铁芯上产生磁场，进而吸引或释放触点，从而实现电路的打开或闭合。
电路继电器常用于电路的控制和保护，可以实现电路的开关控制、电压或电流的测量和调节等功能。
1.2 电路继电器的应用电路继电器广泛应用于各种电力系统和自动化控制系统中。
在电力系统中，继电器常用于电流保护、电压保护和频率保护等方面。
在自动化控制系统中，继电器可以实现各种逻辑控制和动作顺序控制，如按键控制、定时控制和远程控制等。
二、保护装置的原理和应用2.1 保护装置的原理保护装置是一种用于检测电路故障并采取相应保护措施的电气装置。
它通过监测电路参数的变化，如电流、电压和温度等，来判断电路是否正常工作，并在故障发生时及时断开电路，保护电器设备和电路的安全运行。
2.2 保护装置的应用保护装置广泛应用于电力系统、工业自动化和建筑物电气系统等领域。
在电力系统中，保护装置可以检测电流短路、接地故障和过电压等故障，并及时断开故障电路，以防止电气火灾和设备损坏。
在工业自动化中，保护装置常用于机械设备的过载保护和相序保护等方面。
在建筑物电气系统中，保护装置可用于电气线路的过载和漏电保护，确保用电的安全。
三、电路继电器与保护装置在电路系统中的应用案例3.1 电路继电器的应用案例在自动化控制系统中，电路继电器通常作为控制元件使用。
例如，在一个自动化生产线上，通过设置传感器检测产品的位置和状态，当产品到达某个特定位置时，传感器将信号发送至继电器，继电器吸合，从而控制机械臂的动作，完成对产品的抓取或放置动作。
3.2 保护装置的应用案例在住宅电气系统中，保护装置起着重要的作用。

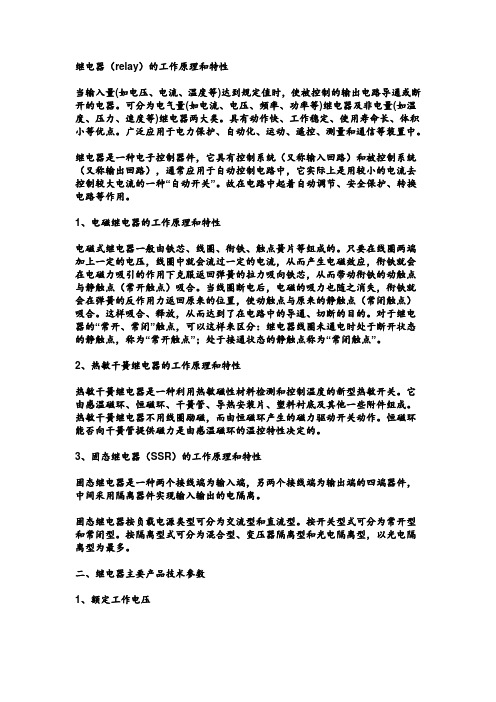

继电器（relay）的工作原理和特性当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。

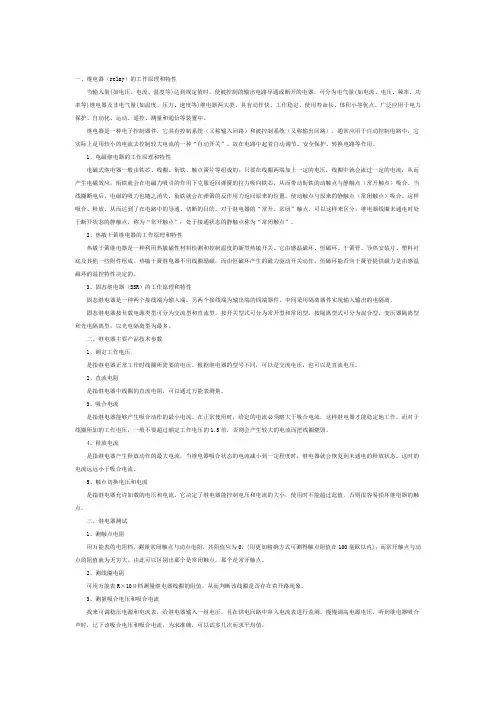

一、继电器（relay）的工作原理和特性当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。

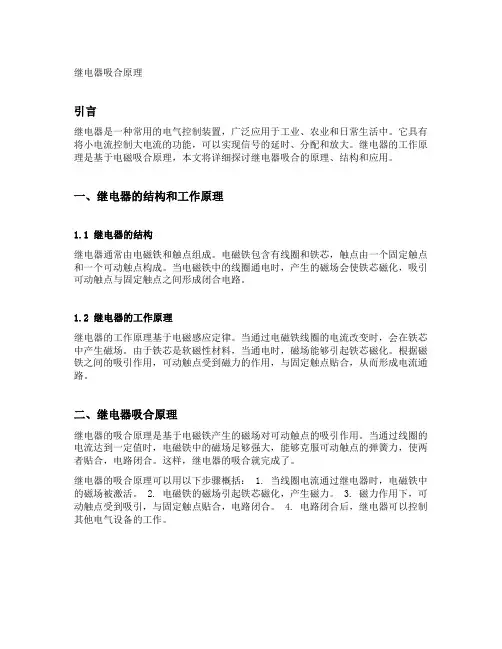

继电器吸合原理引言继电器是一种常用的电气控制装置，广泛应用于工业、农业和日常生活中。
它具有将小电流控制大电流的功能，可以实现信号的延时、分配和放大。
继电器的工作原理是基于电磁吸合原理，本文将详细探讨继电器吸合的原理、结构和应用。
一、继电器的结构和工作原理1.1 继电器的结构继电器通常由电磁铁和触点组成。
电磁铁包含有线圈和铁芯，触点由一个固定触点和一个可动触点构成。
当电磁铁中的线圈通电时，产生的磁场会使铁芯磁化，吸引可动触点与固定触点之间形成闭合电路。
1.2 继电器的工作原理继电器的工作原理基于电磁感应定律。
当通过电磁铁线圈的电流改变时，会在铁芯中产生磁场。
由于铁芯是软磁性材料，当通电时，磁场能够引起铁芯磁化。
根据磁铁之间的吸引作用，可动触点受到磁力的作用，与固定触点贴合，从而形成电流通路。
二、继电器吸合原理继电器的吸合原理是基于电磁铁产生的磁场对可动触点的吸引作用。
当通过线圈的电流达到一定值时，电磁铁中的磁场足够强大，能够克服可动触点的弹簧力，使两者贴合，电路闭合。
这样，继电器的吸合就完成了。
继电器的吸合原理可以用以下步骤概括： 1. 当线圈电流通过继电器时，电磁铁中的磁场被激活。
2. 电磁铁的磁场引起铁芯磁化，产生磁力。
3. 磁力作用下，可动触点受到吸引，与固定触点贴合，电路闭合。
4. 电路闭合后，继电器可以控制其他电气设备的工作。
三、继电器的应用继电器由于其可靠性和灵活性，被广泛应用于各个领域。
以下列举几个常见的应用场景：3.1 自动控制系统继电器在自动控制系统中起到重要作用。
通过继电器，可以实现信号延时、信号分配和信号放大的功能。
例如，自动化生产中的工业控制系统，通过继电器可以实现对多个设备的自动控制，提高生产效率。
3.2 电力系统保护继电器在电力系统中扮演着重要的保护作用。
当电力系统遭受电流过载、短路或故障时，继电器可以及时检测到异常情况，并通过触点的闭合与断开来切断故障电路，保护电力设备安全运行。
继电器工作原理及接法
继电器是一种电磁开关装置，用于在电路中传递信号或控制电流。
它由电磁铁、导电触点和弹簧等组成。
继电器的工作原理基于电磁感应。
当继电器的电磁铁通电时，产生的磁场会吸引或推开铁芯，从而使导电触点发生动作。
这样，继电器的触点就会切换电路的连接状态。
继电器的接法可以分为常开（NO）、常闭（NC）和通用（COM）接线。
常开接线，在继电器的不通电状态下，触点
之间是断开的，当继电器通电时，触点闭合；常闭接线则正好相反，在不通电状态下，触点是闭合的，通电时触点断开；而通用接线可以在常开和常闭之间切换。
继电器的接法还可以根据其用途进行选择。
例如，如果继电器用于控制电动机的启停，可以选择在主电路的控制回路中接入继电器，并通过信号线控制继电器的通电状态；如果继电器用于实现远程控制，可以将继电器的控制回路与信号线路隔离，以确保安全性。
继电器的应用非常广泛，包括自动化控制、电力系统、通信、家电等领域。
在工业自动化控制中，继电器常被用于电机启停、信号转换、保护和控制等方面。
在电力系统中，继电器被用于保护设备和电路，以提供过载保护、短路保护和欠压保护等功能。
而在家电领域，继电器则被应用于灯光控制、温度控制、电磁炉等电器设备控制。
总之，继电器是一种基于电磁感应原理的电磁开关装置，能够在电路中传递信号或控制电流。
根据其接法可以实现不同的连接状态和功能，广泛应用于自动化控制、电力系统和家电等领域。

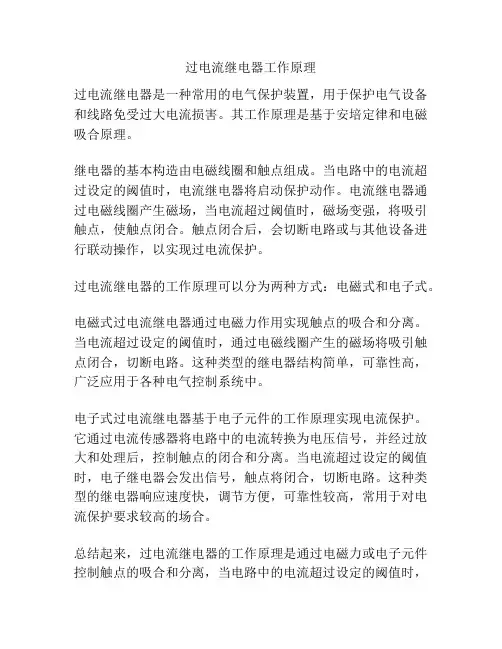

过电流继电器工作原理
过电流继电器是一种常用的电气保护装置，用于保护电气设备和线路免受过大电流损害。
其工作原理是基于安培定律和电磁吸合原理。
继电器的基本构造由电磁线圈和触点组成。
当电路中的电流超过设定的阈值时，电流继电器将启动保护动作。
电流继电器通过电磁线圈产生磁场，当电流超过阈值时，磁场变强，将吸引触点，使触点闭合。
触点闭合后，会切断电路或与其他设备进行联动操作，以实现过电流保护。
过电流继电器的工作原理可以分为两种方式：电磁式和电子式。
电磁式过电流继电器通过电磁力作用实现触点的吸合和分离。
当电流超过设定的阈值时，通过电磁线圈产生的磁场将吸引触点闭合，切断电路。
这种类型的继电器结构简单，可靠性高，广泛应用于各种电气控制系统中。
电子式过电流继电器基于电子元件的工作原理实现电流保护。
它通过电流传感器将电路中的电流转换为电压信号，并经过放大和处理后，控制触点的闭合和分离。
当电流超过设定的阈值时，电子继电器会发出信号，触点将闭合，切断电路。
这种类型的继电器响应速度快，调节方便，可靠性较高，常用于对电流保护要求较高的场合。
总结起来，过电流继电器的工作原理是通过电磁力或电子元件控制触点的吸合和分离，当电路中的电流超过设定的阈值时，
继电器会启动保护动作，切断电路，从而起到过电流保护的作用。
