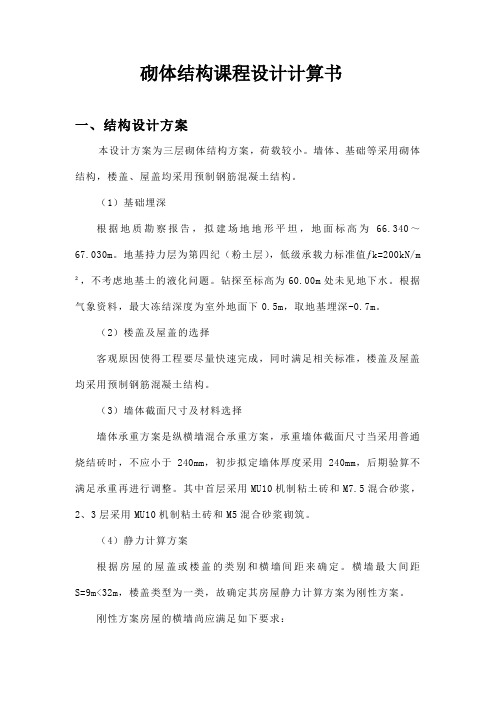

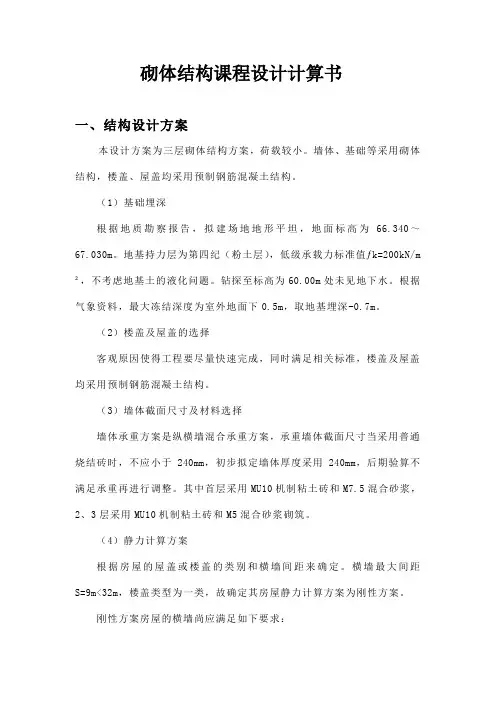

砌体结构课程设计计算书一、结构设计方案本设计方案为三层砌体结构方案，荷载较小。
墙体、基础等采用砌体结构，楼盖、屋盖均采用预制钢筋混凝土结构。
（1）基础埋深根据地质勘察报告，拟建场地地形平坦，地面标高为66.340～67.030m。
地基持力层为第四纪（粉土层），低级承载力标准值ƒk=200kN/m ²，不考虑地基土的液化问题。
钻探至标高为60.00m处未见地下水。
根据气象资料，最大冻结深度为室外地面下0.5m，取地基埋深-0.7m。
（2）楼盖及屋盖的选择客观原因使得工程要尽量快速完成，同时满足相关标准，楼盖及屋盖均采用预制钢筋混凝土结构。
（3）墙体截面尺寸及材料选择墙体承重方案是纵横墙混合承重方案，承重墙体截面尺寸当采用普通烧结砖时，不应小于240mm，初步拟定墙体厚度采用240mm，后期验算不满足承重再进行调整。
其中首层采用MU10机制粘土砖和M7.5混合砂浆，2、3层采用MU10机制粘土砖和M5混合砂浆砌筑。
（4）静力计算方案根据房屋的屋盖或楼盖的类别和横墙间距来确定。
横墙最大间距S=9m<32m，楼盖类型为一类，故确定其房屋静力计算方案为刚性方案。
刚性方案房屋的横墙尚应满足如下要求：① 横墙中开有洞口时，洞口的水平截面积不超过横墙截面积的50% ② 横墙厚度不小于180mm③ 单层房屋的横墙长度不宜小于其高度，多层房屋的横墙长度不宜小于H/2（H 为横墙总高度）。
本办公楼设计方案里，横墙只在走廊处开洞，显然洞口的水平截面积不超过横墙截面积的50%，且墙厚都大于180mm ，满足条件①②。
同时，横墙长度为8 m ，显然不小于H/2=（3.5+3×2+0.5）/2=5m 。
二、高厚比验算纵横墙均选择选择有代表性的墙体进行验算。
2.1 静力计算方案因最大横墙间距s=9m ，楼盖为装配整体式钢筋混凝土楼盖，故房屋的静力计算方案为刚性方案。
[β]允许高厚比，查表得：首层MU10，M7.5时，墙取[β]=26，柱取[β]=17；2、3层MU10，M5时，墙取[β]=24，柱取[β]=16。

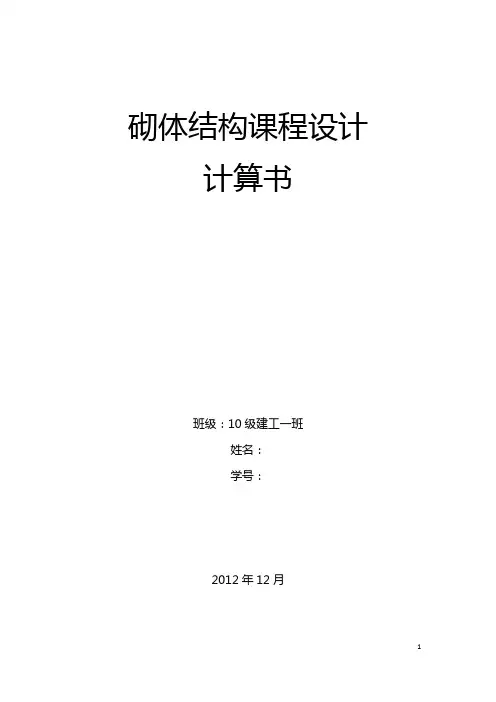

砌体结构课程设计计算书班级：10级建工一班姓名：学号：2012年12月目录一.设计资料-------------------------------------------3二.设计计算-------------------------------------------5(1)墙体强度验算-----------------------------------5(2)高厚比验算--------------------------------------7(3)纵墙内力计算------------------------------------9(4)纵墙内力承载力验算----------------------------13(5)横墙内力计算-----------------------------------15(6)梁局部受压验算---------------------------------16(7)楼梯的设计--------------------------------------16(8)雨棚设计-----------------------------------------20(9)基础设计-----------------------------------------23三.参考文献---------------------------------------------24《砌体结构》设计计算书一．设计题目某教学综合楼结构设计二．设计内容（一）墙体设计1、选定墙体承重方案2、判定房屋结构体系的静力计算方案。
3、进行承重墙、柱的稳定性和强度设计计算（包括梁端支承处砌体局部受压强度验算）。
（二）楼、屋盖结构设计1、进行楼、屋盖的结构布置，绘制楼盖平面布置图。
2、选择一楼梯或雨蓬进行结构设计，并绘制楼梯和雨蓬的配筋和钢筋表。
（三）基础设计1、确定墙体基础方案。
2、选择外墙基础为一计算单元进行基础设计，确定基础材料、基础埋深、基底宽度及基础剖面尺寸。

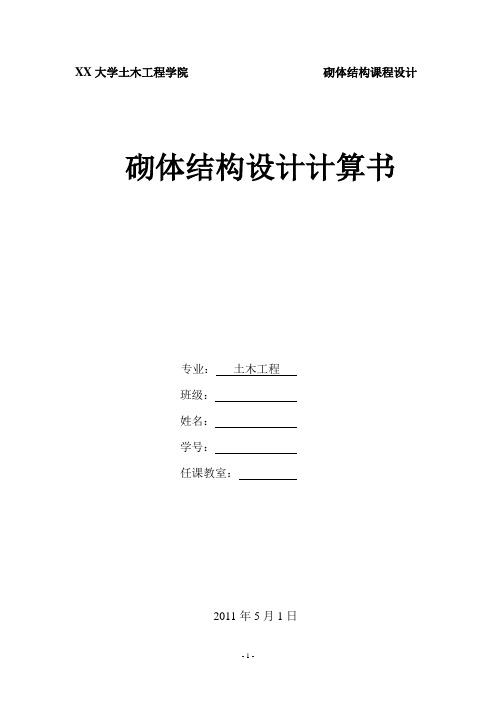

XX大学土木工程学院砌体结构课程设计砌体结构设计计算书专业：土木工程班级：姓名：学号：任课教室：2011年5月1日目录1.结构布置------------------------------------------------------（3）2.荷载计算------------------------------------------------------（4）3.内力及承载力计算------------------------------------------（5）4.楼板、屋面板设计------------------------------------------（7）5.楼梯设计------------------------------------------------------（8）6.挑梁设计------------------------------------------------------（11）7.过梁设计------------------------------------------------------（13）8.基础设计------------------------------------------------------（14）9.结构抗震验算------------------------------------------------（16）砌体结构设计计算书1.结构布置结构布置采用橫墙承重方案，楼板以及屋面板为100mm厚的现浇钢筋混凝土板，层高为五层3m，其他各层的层高均为2.8m，墙体选择MU10的砖砌24墙，承重墙间距依据建筑要求设置，则结构方案属刚性构造方案。
结构布置图2.荷载计算由结构布置图知，选择最不利墙体○2轴墙体来计算其承载能力，取1m 宽为设计单元。
2.1屋面荷载APP 改性沥青找平防水层 0.302/KN m 20厚水泥砂浆找平层 0.402/KN m 平均150厚保温找坡层 0.522/KN m APP 改性沥青隔气层 0.052/KN m 20厚水泥砂浆找平层 0.402/KN m 现浇钢筋混凝土楼板100厚 2.52/KN m 15厚水泥砂浆找平层 0.262/KN m 永久荷载标准值4.43∑2/KN m活荷载标准值 0.702/KN m由屋盖传给计算墙体的荷载标准值： 11(4.430.70)(4.2 3.6)120.02k k N G Q KN =+=+⨯⨯+⨯= 设计值：由可变荷载控制的组合111.2 1.4(1.2 4.43 1.40.70)(4.2 3.6)124.62a k k N G Q KN =+=⨯+⨯⨯⨯+⨯= 由永久荷载控制组合111.35 1.0(1.35 4.43 1.00.70)(4.2 3.6)126.12b k k N G Q KN=⨯+=⨯+⨯⨯⨯+⨯=2.2楼面荷载20厚水泥砂浆抹面 0.402/KN m 100厚钢现浇筋混凝土楼板 2.502/KN m 15厚混合砂浆天棚抹灰 0.262/KN m恒荷载标准值：3.16∑2/KN m活荷载标准值： 2.002/KN m 由楼面传给计算墙体的荷载 标准值：21(3.16 2.00)(4.2 3.6)120.122k k N G Q KN =+=+⨯⨯+⨯=设计值：由可变荷载控制的组合211.2 1.4(1.2 3.16 1.4 2.00)(4.2 3.6)125.72a k k N G Q KN =+=⨯+⨯⨯⨯+⨯= 由永久荷载控制组合211.35 1.0(1.35 3.16 1.0 2.00)(4.2 3.6)124.442b k k N G Q KN=⨯+=⨯+⨯⨯⨯+⨯=2.3墙体自重(1) 对于5层墙厚240mm ，两侧采用20mm 砂浆抹面，计算高度为3.0m标准值： 5.24 3.010.0420 3.0118.12KN ⨯⨯+⨯⨯⨯= 设计值：可变荷载控制的组合： 318.12 1.221.7a N KN =⨯=由永久荷载控制组合： 318.12 1.3524.46b N KN =⨯= (2) 对于2、3、4层墙厚240mm ，两侧采用20mm 砂浆抹面，计算高度为2.8m 标准值： 5.24 2.810.0420 2.8116.9KN ⨯⨯+⨯⨯⨯= 设计值：可变荷载控制的组合： 316.9 1.220.3a N KN =⨯= 由永久荷载控制组合： 316.9 1.3522.8b N KN =⨯= (3) 对于1层墙体厚度为240mm ，计算时取至基础顶面，则顶层楼层高度为3.85m 标准值： 5.24 3.8510.0420 3.85123.3KN ⨯⨯+⨯⨯⨯= 设计值:由可变荷载控制的组合： 3 1.223.328.0a N KN =⨯= 由永久荷载控制组合： 3 1.3523.331.5b N KN =⨯=3.内力及承载力计算本建筑墙体的最大高厚比： []0385016.026240H h ββ====,故满足要求。
长春建筑学院土木工程学院毕业设计摘要本毕业设计题目为建筑职业技术学院综合实验楼建筑结构设计。
该建筑主体五层，总建筑面积6607.60㎡。
本毕业设计主要完成以下内容：在建筑设计方面，本建筑采用矩形的建筑风格，造型简洁、大方、实用，满足建筑的使用功能要求。
在结构设计方面，本次设计主要根据设计任务书的要求，对该建筑的结构进行有效的布置和计算。
主要完成重力荷载累计，水平地震荷载和风荷载计算、竖向荷载内力计算、内力组合、梁柱截面设计以及配筋计算、楼梯基础设计和配筋计算等。
建筑结构形式为钢筋混凝土框架结构体系，下部采用桩基础，根据工程地质条件等综合考虑，基础埋深 1.7m。
本设计遵照国家现行建筑结构设计规范中的规定，参照标准图集，在建筑部分以天正建筑设计软件为工具进行制图，在结构部分以手算为主，PKPM结构计算软件为辅，进行了结构内力的有效计算，并对手算和电算结果进行了对照。
完成如下建筑和结构图纸的绘制：标准层平面图、底层平面图、立面图、剖面图、楼梯详图、节点详图、基础结构平面布置图、标准层结构平面布置及板配筋图、一榀框架配筋图、梁柱配筋图等。
此设计选用常用的框架结构形式，通过本次毕业设计使我对所学的专业知识能够有机的结合起来，达到融会贯通；同时还对框架结构的荷载传递路径，内力计算、组合以及构件截面配筋，楼梯、基础设计等进行了系统研究和掌握，为以后参加工作，更好的运用所学的知识提供了很大的帮助。
I长春建筑学院土木工程学院毕业设计目录摘要 (I)第一章建筑设计 (1)一、建筑概况 (1)二、工程概况 (1)三、设计资料 (1)四、建筑要求 ··································································································:2五、采光、通风、防火设计 (2)六、建筑细部设计 (3)七、参考资料 (3)第二章结构计算 (4)第一节框架结构设计 (4)一、工程概况 (4)二、设计资料 (4)第二节框架结构设计计算 (6)一梁柱参数确定 (6)二荷载计算 (7)三框架侧移刚度计算 (11)四水平地震作用下横向框架的内力计算 (13)五水平风荷载作用下横向框架内力计算 (18)六竖向荷载作用下横向框架的内力计算 (23)七横向框架内力组合 (35)八框架梁柱截面设计 (42)第三节基础设计 (48)第四节楼板设计 (50)一楼板类型 (50)二板荷载计算 (50)II长春建筑学院土木工程学院毕业设计第五节楼梯设计 (52)一梯段板设计 (52)二平台板设计 (54)三平台梁设计 (55)第三章施工组织设计 (57)一工程概况及施工特点分析 (57)二施工方案选择 (60)三施工相关措施 (73)四文明施工及减少扰民措施 (80)五工程竣工及回访保修 (83)六编制施工进度计划及平面布置图 (84)七质量达标保证措施 (87)八安全技术措施 (88)结束语 (90)参考文献 (91)III长春建筑学院土木工程学院毕业设计第一章建筑设计一、建筑概况1、设计题目：建筑职业技术学院综合实验楼2、建筑面积：6607.60㎡3、建筑总高：23.85m（室外地坪算起）4、建筑层数：五层5、结构类型：框架结构二、工程概况该建筑为五层钢筋框架结构体系，建筑面积6607.60㎡，建筑物平面为矩形。
砌体结构课程设计计算书《砌体结构课程设计》设计计算书班级:姓名:学号:2014.10《砌体结构设计原理》课程设计任务书一、设计目的与任务1 熟悉砌体结构房屋的结构设计程序和内容，为毕业设计和未来工作打下基础；2 巩固所学砌体结构房屋设计理论，进一步理解结构布置、荷载传递、承载力计算在工程中的应用；3掌握砌体结构房屋的构造设计；4掌握施工图的画法，学会写计算书。
二、设计题目：多层砌体结构房屋设计某多层办公楼，建筑条件图见附图，对其进行结构设计。
三、设计内容1、结构平面布置图：墙、柱、主梁、圈梁、过梁、构造柱及板的布置，确定各层墙、柱、梁、板的截面尺寸及材料和强度等级；(过梁按钢筋混凝土过梁标准图集选取)2、确定静力计算方案，荷载及内力计算和内力组合；3、墙柱高厚比验算；4、墙柱的承载力的计算；5、墙柱局部受压承载力的计算；6、墙梁、挑梁、雨蓬的计算；7、地下室墙体的计算；8、绘制各层结构平面布置图（1：100）和圈梁布置及截面图；9、完成结构设计计算书。
四、设计资料某四层砖混结构办公楼，各层建筑平面图见后图，地上各层层高均为 3.3m。
楼板除走廊及卫生间采用现浇钢筋混凝土板外，其余均采用预应力空心板，屋面采用现浇钢筋混凝土，屋面设置高0.9m的女儿墙。
地上各层门窗洞口尺寸：（见附图）室内外高差0.9m，基础顶面距地下室室内地面0.5m，地下室层高3m，门洞高2400mm，窗洞高450mm，窗台高2300（高窗），门窗宽见图。
砌体采用MU10粘土砖，M5混合砂浆砌筑。
1、楼面荷载取值每位学生根据自己的学号按表一选择相应的荷载值。
表一注：恒载、活载指的是楼面恒载、活载标准值，单位为2kN，/m 要求同学按学号选择自己设计题目的楼面恒载、活载值。
2、其它荷载取值（1）屋面：活荷载：1~10#：不上人屋面活荷载为0．52/mkN(标准值)；11~20#：不上人屋面活荷载为1.02kN(标准值)；/m21~？#：上人屋面活荷载为2.02kN(标准值)；/m恒荷载按屋面做法计算，屋面工程做法：①二毡三油绿豆砂②40厚水泥砂浆找平层③50mm厚泡沫砼④100mm厚现浇砼板⑤15mm厚板底抹灰（2）卫生间：活荷载取2.02kN；/m恒荷载取1.41.00.4=+=n g k 2/m kN （其中n 为学号） （3）钢筋混凝土容重3/25m kN =γ，二毡三油绿豆砂0.35 kN/m 2, 水泥砂浆20 kN/m 3, 泡沫砼5KN/m 3 ,抹灰17kN/m 3，双面粉刷的240mm 厚砖墙5.24kN/m 2 ，木窗0.3kN/m 2。
《砌体结构课程设计》设计计算书班级:姓名:学号:2014.10《砌体结构设计原理》课程设计任务书一、设计目的与任务1 熟悉砌体结构房屋的结构设计程序和内容，为毕业设计和未来工作打下基础；2 巩固所学砌体结构房屋设计理论，进一步理解结构布置、荷载传递、承载力计算在工程中的应用；3掌握砌体结构房屋的构造设计；4掌握施工图的画法，学会写计算书。
二、设计题目：多层砌体结构房屋设计某多层办公楼，建筑条件图见附图，对其进行结构设计。
三、设计内容1、结构平面布置图：墙、柱、主梁、圈梁、过梁、构造柱及板的布置，确定各层墙、柱、梁、板的截面尺寸及材料和强度等级；(过梁按钢筋混凝土过梁标准图集选取)2、确定静力计算方案，荷载及内力计算和内力组合；3、墙柱高厚比验算；4、墙柱的承载力的计算；5、墙柱局部受压承载力的计算；6、墙梁、挑梁、雨蓬的计算；7、地下室墙体的计算；8、绘制各层结构平面布置图（1：100）和圈梁布置及截面图；9、完成结构设计计算书。
四、设计资料某四层砖混结构办公楼，各层建筑平面图见后图，地上各层层高均为3.3m。
楼板除走廊及卫生间采用现浇钢筋混凝土板外，其余均采用预应力空心板，屋面采用现浇钢筋混凝土，屋面设置高0.9m的女儿墙。
地上各层门窗洞口尺寸：（见附图）门窗编号洞口尺寸备注M-1 1000×2400M-2 1500×2700C-1 1500×1800C-2 1000×1800室内外高差0.9m，基础顶面距地下室室内地面0.5m，地下室层高3m，门洞高2400mm，窗洞高450mm，窗台高2300（高窗），门窗宽见图。
砌体采用MU10粘土砖，M5混合砂浆砌筑。
1、楼面荷载取值每位学生根据自己的学号按表一选择相应的荷载值。
表一 2.0 2.1 2.2 2.3 2.4 2.5 2.63.11 2 3 4 5 6 7 3.28 9 10 11 12 13 14 3.315 16 17 18 19 20 21 3.422 23 24 25 26 27 28 3.5 29 30 31 32 33 34 35 注：恒载、活载指的是楼面恒载、活载标准值，单位为2/m kN ，要求同学按学号选择自己设计题目的楼面恒载、活载值。
某混合结构办公楼结构设计一、基本资料某五层混合结构办公楼，采用装配式钢筋混凝土梁板楼屋盖，墙体布置及门窗洞口等要求如下图示。
大梁截面尺寸为200mm×500mm，梁端伸入墙内240mm，大梁间距（开间）3.6m。
底层墙厚为370mm，2~5层墙厚为240mm，墙体均双面批档。
砖的强度等级为MU10。
楼面活荷载标准值取1.5+0.1n（n：学号的个位数），层高取3.2+0.1p（p：学号的十位数），抗震设防烈度为6度，基本风压为0.5kN/m2。
二、材料、结构构造方案及计算单元确定 （1）墙体材料1~2层采用烧结普通砖强度等级MU10，M7.5混合砂浆； 3~5层采用烧结普通砖强度等级MU10，M5混合砂浆。
（2）结构构造方案根据建筑功能分区，本设计选用纵横墙混合承重方案，即在房间内无横墙处设置横向的钢筋混凝土进深梁，上面铺设横向120mm 厚预应力空心板，大梁支承于窗间墙中部，走廊处用80mm 厚现浇实心板支承于内纵墙上。
上述结构布置方案的刚性横墙的最大间距S max =10.8<32m （刚性方案要求的最大间距），所以该法案属于刚性方案。
（3）计算单元纵墙：根据墙体负载面积（②④⑥⑦轴线处大梁负载面积较大，具体看施工图）与墙体刚性(在条件相同的情况下，有开洞口的墙体的刚性较没开洞口的小，故选外纵墙)判断：A 、D 轴楼屋面梁支承处一个开间范围内窗间墙墙段为最不利位置，取窗间墙墙段3.6m 宽的墙体作为计算单元。
横墙：根据墙体负载面积（③⑤轴线处内横墙负载面积较大，具体看施工图）判断：②④⑥轴楼屋面支承两侧预制板处１米长墙段为最不利位置，取取1m 宽墙作为计算单元。
三、墙体的稳定性验算（1）纵墙的高厚比验算 底层：层高：H=3.2+0.8=4.0m ；墙后h=0.37m ；M7.5混合砂浆，则墙的允许高厚比值[β]=26； m s 8.106.33=⨯=；m s m H 8.108422=<=⨯=；则计算高度m H H 0.40==；83.08.10/5.44.012=⨯-=μ； 纵墙的高厚比[]58.212683.081.1037.0/4/20=⨯=<===βμβh H2层：层高：H=3.2m ；墙后h=0.24m ；M7.5混合砂浆，则墙的允许高厚比值[β]=26；m s 8.106.33=⨯=；m s m H 8.104.62.322=<=⨯=；则计算高度m H H 2.30==；83.08.10/5.44.012=⨯-=μ； 纵墙的高厚比[]58.212683.03.1324.0/2.3/20=⨯=<===βμβh H3-5层：层高：H=3.2m ；墙后h=0.24m ；M5混合砂浆，则墙的允许高厚比值[β]=24；m s 8.106.33=⨯=；m s m H 8.104.62.322=<=⨯=；则计算高度m H H 2.30==；83.08.10/5.44.012=⨯-=μ； 纵墙的高厚比[]92.192483.03.1324.0/2.3/20=⨯=<===βμβh H符合要求。
砌体结构计算书是为了确保砌体结构的强度、稳定性和安全性而进行的一系列计算过程。
以下是一个简单的砌体结构计算书的示例，仅供参考：一、基本参数1.砌体材料：混凝土砌块，抗压强度为f=10N/mm²2.砌体厚度：t=370mm3.砌体高度：H=3.6m4.承受的均布荷载：q=20kN/m²二、计算步骤1.确定墙段宽度：取每段墙宽为B=1m，考虑偏心的影响，取墙段实际宽度为1.2m。
2.计算砌体轴心受压承载力：N=(αfA)其中，α为承载力调整系数，取1.0；f为砌体的抗压强度，取10N/mm²；A为墙段截面积，取A=0.37×0.1×1=0.037m²。
代入数据计算得：N=3.7×10³N。
3.计算偏心距：e=(N/Nk)×e0其中，Nk为砌体的标准承载力，取Nk=2.4×10³N；e0为砌体的初始偏心距，取e0=0.3m。
代入数据计算得：e=0.46m。
4.计算水平截面上的弯矩：M=(qH²)/8其中，q为均布荷载，取q=20kN/m²；H为砌体高度，取H=3.6m。
代入数据计算得：M=43.2kN·m。
5.计算水平截面上的剪力：V=(qH)/2其中，q为均布荷载，取q=20kN/m²；H为砌体高度，取H=3.6m。
代入数据计算得：V=36kN。
三、结论通过以上计算，我们可以得出砌体结构的承载力和稳定性是否满足要求。
如果计算结果不满足要求，需要对砌体结构进行加固或采取其他措施。
同时，还需要考虑砌体结构的地震作用、风荷载等其他因素的影响。
结构设计某5层砖混结构设计一、设计过程（一）结构承重方案的选择（1）该建筑物共5层，总高为15.60m<21m,层高均为3m；房屋的高宽比为11.25/13.14=0.865<2.5；横墙较多，可以采用砌体结构，符合《建筑抗震设计规范》的要求。
（2）变形缝的设置：该建筑物的总长度为32.64m<60m，可不设伸缩缝；根据所给地质资料，场地土均匀，可不设沉降缝；根据《建筑抗震设计规范》，可不设抗震缝。
（3）墙体布置：采用240厚多孔粘土砖。
大部分采用横强承重方案，对于开间大于3.6m的房间，中间加设横梁，横梁间距为3.6m，跨度为5.4m，所以此设计为为横墙承重。
最大横墙间距为10.8m<15m，房屋的局部尺寸都满足要求。
（4）基础方案：根据上部结构形式和当地地质条件，选用墙下条形基础，基础底面做1、预制板的选择根据楼面的做法，计算其恒荷载为（不包括板自重及灌缝重）不大于1.35kN/㎡，活荷载为2.0kN/㎡,房间的开间为3.6m，查江苏省结构构件标准图集苏G9201，选用YKB33-52或YKB33-62。
对于屋面，由于自重较大，宜选用YKB33-53或YKB33-63,。
板厚为120mm，基本上满足房屋的热工及隔声要求2、梁L-1的截面尺寸估算由于梁L-1的跨度为l=5.1m ，因此其截面尺寸估算如下 h=（81~121）l=（81~121）×5400=（675~450）mm 取h=500mm ，则b=（21~31）h=（250~167）mm取b=250mm 。
由于梁的两侧需搁置预制板，为了增加房屋净高，可以采用花篮梁，但搁置在梁上的板长应相应减少。
本设计因房屋层高较大，所以直接采用矩形截面。
梁端伸入墙内240mm 。
二、荷载计算1、屋面荷载三毡四油防水层 0.4kN/㎡ 20mm 厚1：3水泥砂浆找平层 20×0.02=0.4kN/㎡ 150mm 厚水泥蛭石保温层5×0.15=0.75kN/㎡120mm 厚钢筋混凝土预制板（含灌缝） 18×0.12=2.16kN/㎡ V 型轻钢龙骨吊顶 0.25kN/㎡ 屋面恒荷载标准值合计 3.96kN/㎡ 屋面活荷载标准值（不上人） 0.7kN/㎡ （雪荷载标准值 0.5kN/㎡） 2、楼面荷载瓷砖地面（包括水泥粗砂打底） 0.55kN/㎡ 120mm 厚钢筋混凝土预制板（含灌缝） 18×0.12=2.16kN/㎡V 型轻钢龙骨吊顶 0.25kN/㎡第 3 页楼面恒荷载标准值合计 2.96kN/㎡ 楼面活荷载标准值 2.0kN/㎡ 3、墙体荷载双面粉刷的240厚砖墙 18×0.24+17×0.02×2=5.0kN/㎡ 木门 0.2kN/㎡ 铝合金框玻璃门 0.4kN/㎡ 4、梁L-1的自重标准值 0.25×0.5×25=3.125kN/三、墙体验算墙体验算包括墙体高厚比验算和墙体承载力验算两个方面的内容。
1、高厚比验算《砌体结构设计规范》中规定用验算墙、柱高厚比的方法进行墙、柱的稳定性验算。
这是保证砌体结构在施工阶段和使用阶段稳定性的一项重要构造措施。
高厚比验算包括两方面内容：根据砂浆强度等级由表查出墙、柱的允许高厚比；计算墙、柱实际高厚比（1）确定静力计算方案。
楼（屋）盖为装配式钢筋混凝土楼（屋）盖，最大横墙间距：max s =3.6×3=10.8m<32m ，由表1可知属刚性方案。
查表2，允许高厚比：M7.5时为26，M5.0时为24。
（2）外纵墙高厚比验算 1）二层（H=3.6m ）m ax s =10.8m>2H=2×3.6m=7.2m,0H =1.0H=3.6m 有窗户墙的允许高厚比修正系数：s b =1.5m ，s=3.6m 2μ=s b s ⨯-4.01=6.35.14.01⨯-=0.83>0.7 满足要求。
2）底层：（H=4.35m ）H=3.6+0.45+0.3=4.35（m ）max s =10.8m>2H=2×4.35m=8.7m,0H =1.0H =4.35m 满足要求。
（3）内纵墙的高厚比验算 0H 的计算同外纵墙。
s b =1.0m ，s=3.6m2μ=s b s ⨯-4.01=6.30.14.01⨯-=0.89>0.7 1）二层：（H=3.6m ，0H =3.6m ） 2）底层：（H=4.35m ，0H =4.35m ） 满足要求。
（4）横墙高厚比验算s b =0m ，s=max s =5.1m2μ=sb s⨯-4.01=0.9 1）二层（H=3.6m ）H<max s <2H,m H s H 76.22.04.0max 0=+= 2）底层（H=4.35m ）H<max s <2H,m H s H 91.22.04.0max 0=+= 满足要求。
第 5 页2 、墙体承载力计算该建筑的静力计算方案为刚性方案，由《建筑结构荷载规范GB50009-2001》可知，南京地区基本风压为2/4.0m kN 。
根据表3可知，可以不考虑风荷载的影响，仅考虑竖向荷载。
墙体在每层高度范围内均可简化为两端铰接的竖向构件计算。
（1）纵墙的内力计算和承载力计算1）计算单元。
房屋的纵墙较长，的一个开间作为计算单元。
此设计中最危险（受荷最大）的纵墙位于A 轴线和D 轴线L-1 2）控制截面。
每层墙取两个控制截面，承载力验算。
下截面可取墙体下部位于大梁该截面轴力较大，按轴心受压验算。
对于此设计，二、三层材料相同，所以仅需验算底层及二层墙体承载力。
二、三层墙体强度为f=1.50MPa ，底层墙体强度为f=1.69MPa 。
墙体的计算截面面积为)(50400021002402321mm A A A =⨯=== 3）各层墙体内力标准值计算 ·墙体自重：女儿墙和顶层梁高范围内墙重：2~3层墙重：kN G k 45.544.05.15.15)5.15.16.36.3(2=⨯⨯+⨯⨯-⨯= 底层墙重： kN G k 95.674.05.15.15)5.15.135.46.3(1=⨯⨯+⨯⨯-⨯= ·梁端传来的支座反力： 屋面梁支座反力：由恒荷载传来 kN N gk l 93.464.5125.3214.56.396.3213=⨯⨯+⨯⨯⨯= 由活荷载传来 kN N qk l 80.64.56.37.0213=⨯⨯⨯= 楼面支座反力：由恒荷载传来 kN N N gk l gk l 21.374.5125.3214.56.396.22112=⨯⨯+⨯⨯⨯== 由活荷载传来 kN N N qk l qk l 44.194.56.30.22112=⨯⨯⨯== ·梁端有效支承长度： 二、三层楼面梁有效支承长度 底层楼面梁有效支承长度4）内力组合。
各层墙体承受轴向力及计算截面如图所示。
内力组合有两种，取其中最不利的进行验算。
·二层墙I -I 截面第一种组合（ 1.2, 1.4G Q γγ==）：I -I 截面累计轴向力设计值为梁端传来的支反力设计值为第二种组合（以承受自重为主的内力组合， 1.35, 1.4,0.7G Q γγψ===） 梁端传来的支反力设计值为 ·二层墙II -II 截面 第一种组合：第 7 页第二种组合：可直接取轴力为313.05KN 。
·底层墙I -I 截面（考虑2-3层楼面活荷载折减系数0.85）。
第一种组合（ 1.2, 1.4G Q γγ==）： I -I 截面累计轴向力设计值为 梁端传来的支反力设计值为第二种组合（以承受自重为主的内力组合， 1.35, 1.4,0.7G Q γγψ===）： ·底层墙II -II 截面: 第一种组合： 第二种组合： 可直接取轴力为468.35kN5）截面承载力验算纵墙截面承载力计算表注：1、本设计为砖砌体，故0.1=βγ。
2、轴向力的偏心距e 不应超过0.6y ，本设计都满足要求。
（2）横墙的内力计算和承载力验算1）计算单元的选取。
横墙承受屋盖，楼盖传来的均布线荷载，且很少开设洞口，取1m 宽墙体作为计算单元，沿纵向取一个开间3.6m 为受荷宽度，受荷面积见图1中横墙上的斜线部分，计算简图为每层横墙视为两端不动铰接的竖向构件，构件的高度为层高。
由于楼面活荷载较小，横墙的计算一般不考虑一侧无活荷载时的偏心受力情况，由于房屋的开间相同，因此近似按轴压验算。
2）控制截面的选取。
横墙的控制截面取轴力最大处，即每层墙体的底部II -II 截面。
由于二，三层材料强度相同，所以只需验算二层和底层的II -II 截面。
3）内力计算·第二层墙体的II -II 截面： 第一种组合： 第二种组合： 所以取kN N 76.912=∏。
承载力验算M5混合砂浆，,0015.0=α 则第 9 页满足要求。
·底层墙体的II -II 截面：第一种组合： 第二种组合： 所以取kN N 44.1401=∏。
承载力验算：M7.5混合砂浆，,0015.0=α则 kN N kN Af 44.14019.3321069.1124.0819.03=>=⨯⨯⨯⨯=ϕ 满足要求。
根据以上计算结果，该办公楼底层采用MU10多孔砖，M7.5混合砂浆，二、三层采用MU10孔砖，M5混合砂浆，满足要求。
（四）大梁下局部承载力验算1、二、三层局部受压承载力验算首先计算第三层梁端传来的支反力设计值3l N 第一种组合（4.1,2.1==Q G γγ）：第二种组合（以承受自重为主的内力组合，7.0,4.1,35.1===c Q G ψγγ）： 所以取kN N l 67.6673=。
大梁下局部承载力验算公式为其中20302456502506.182,6.182mm A mm a a l =⨯=== 可不考虑上部传来的荷载的影响。
满足要求。
2、底层局部受压承载力验算可不考虑上部传来的荷载的影响。
满足要求。
（五）墙下基础设计根据地质资料，基础应埋在第Ⅱ层粘土中，地基承载力特征值标准值为170kPa 。
根据上部结构形式，拟采用刚性条形基础形式。
本设计房屋中的所有横墙均为承重墙体，而纵墙只有②~④、⑤~⑥轴线间的纵墙为承重墙体。
为施工方便起见，所有横墙采用一种基础形式，纵墙采用一种基础形式。
1、横墙基础设计（1）计算单元的选取。
取中间任一开间横墙的1m 长度的基础为计算单元，（2）基础埋深的确定。
基础埋深的确定主要与持力层的位置、水文地质条件，地基冻融条件有关，初步确定基础埋深为1.2m （从室外地坪起）。
