钢结构楼梯设计标准钢结构楼梯的设计需要遵循一定的建筑和安全标准，以确保其安全性、耐用性和舒适性。
设计标准可能因国家和地区的不同而有所差异，但通常包括以下几个关键方面：1. 尺寸和比例⏹梯段宽度：通常不小于800毫米，公共建筑可能有更大的最小宽度要求。
⏹踏步尺寸：合适的踏步高度（垂直部分）和踏步深度（水平部分），通常踏步高不超过200毫米，踏步深度不少于250毫米。
⏹楼梯坡度：一般在30°到45°之间，太陡或太缓都会影响舒适性和安全性。
2. 扶手和栏杆⏹高度：扶手的高度一般不低于900毫米，儿童使用的区域可能需要更低的扶手。
⏹设计：扶手应平稳且无尖锐边缘，避免危险。
3. 负荷要求⏹承载能力：楼梯需要能够承受预期的最大负载，包括人流和可能的额外重量。
⏹抗震设计：在地震多发区域，楼梯的设计还需考虑抗震要求。
4. 材料和构造⏹耐久性和强度：选用的材料（如钢材）应具有足够的强度和耐腐蚀性能。
⏹焊接和连接：焊接和连接部分应牢固可靠，符合相关标准。
5. 防火和疏散⏹防火要求：在某些情况下，楼梯可能需要符合特定的防火标准。
⏹疏散通道：在紧急情况下，楼梯应作为安全的疏散路径。
6. 辅助设施⏹照明：楼梯区域应有足够的照明。
⏹防滑措施：防滑踏步和其他措施，以减少滑倒风险。
7. 法规遵从必须遵守当地的建筑法规和标准。
在设计钢结构楼梯时，建议与专业的结构工程师合作，确保设计满足所有必要的安全和建筑标准。
钢结构楼梯的设计不仅要考虑实用性和安全性，还要考虑到美观性和与建筑整体风格的协调。
钢筋混凝土板式楼梯设计楼梯板及平台板配筋图HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】六、钢筋混凝土板式楼梯设计楼梯设计包括建筑设计和结构设计两部分。
一、设计资料建筑设计1、楼梯间建筑平面，开间：3300mm。
进深：4800mm。
5楼梯形式尺寸：双跑楼梯，层高4600mm，踏步采用180mm×270mm，每层共需4600/180=25步。
如图建筑图中所示。
二、结构设计采用板式楼梯1、楼梯梯段板计算：混凝土采用C20，单d≤10mm时，采用Ⅰ级钢筋；单d≥12mm时，采用Ⅱ级钢筋，fc=9.6kN/mm2，fy=210 kN/mm22假定板厚：h=l/30=2700/30=90mm，取h=100mm。
3荷载计算（取1米板宽计算）楼梯斜板倾角： a=tg-1（180/270）=26.530cosa=0.895恒载计算：踏步重（1.0/0.3）×0.5×0.15×0.3×25=1.875 kN/m斜板重（1.0/0.895）×0.1×25=2.8kN/m20mm厚面层粉刷层重：[（0.3+0.15）/0.3]×0.02×20×1.0=0.6kN/m 15mm厚板底抹灰：（1.0/0.895）×0.015×17=0.32kN/m恒载标准值 gk=1.875+2.8+0.60+0.29=5.57 kN/m恒载设计值 gd=1.2×5.57=6.68 kN/m活载计算：活载标准值 Pk=2.5×1.0=2.5 kN/m活载设计值 Pd=1.4×2.5=3.5 kN/m总荷载设计值 qd=gd+pd=6.68+3.5=10.18kN/m（3）内力计算跨中弯矩：M=qdl2/10=10.18×2.72/10=7.42 kN.m（4）配筋计算(结构重要系数r=1.0)h0= h-20=100-20=80mmɑs=r0M/（fcbh2）=1.0×7.42×106/（9.6×1000×802）=0.12ξ=1-（1-2ɑs）0.5=0.1282ξ/fy=9.6×1000×0.1282×80/210=468.85mm2As= fcbh受力钢筋选用10@150(As=604 mm2)分布钢筋选用6@3002、平台板计算(1)荷载计算（取1米板宽计算）假定板厚80mm，平台梁TL-1截面尺寸200×300mm，TL-2截面尺寸为150×300mm。
尕兰州豆制品办公楼钢楼梯结构设计一、工程概况楼梯采用钢楼梯，为双跑楼梯，楼梯形式为梁式楼梯。
楼梯间的层高为H，楼梯梯段水平投影长L，斜梁倾角α=arctan(H/2L)，楼梯宽度W。
踏步宽度W t、高度H t。
平台宽度W p。
二、设计原始资料（每位同学自选）每位同学自行选择层高H，梯段水平投影长L，楼梯宽度W，踏步宽度W t，高度H t，平台宽度W p。
三、结构设计任务及要求（一）设计任务通过查阅荷载规范，进行踏步设计，梯段梁设计，休息平台设计，平台梁设计，平台柱设计，绘制施工图。
（二）设计要求完成可靠传力，合理确定连接。
（三）设计成果计算书1份，1#图纸1张计算书内容：踏步设计，梯段梁设计，休息平台设计，平台梁设计，平台柱内力计算，截面选取以及截面验算。
图纸内容：相关施工图1张七、国家标准及设计参考资料（一）建筑设计部分［1］国家标准. 房屋建筑制图统一标准（GB／T 50001－2017）. 北京：中国计划出版社，2017［2］国家标准. 建筑制图标准（GB／T 50104－2010）.北京：中国计划出版社，2010［3］国家标准. 建筑设计防火规范（GB50016-2014）（2018版）. 北京：中国计划出版社，2018（二）结构设计部分［1］国家标准. 建筑结构荷载规范（GB 50009－2012）. 北京：中国建筑工业出版社，2012［2］国家标准. 建筑抗震设计规范（GB 50011－2010）. 北京：中国建筑工业出版社，2010［3］国家标准. 建筑抗震设防分类标准（GB 50223－2015）. 北京：中国建筑工业出版社，2015［4］国家标准. 钢结构设计标准（GB 50017－2017）. 北京：中国计划出版社，2017［5］国家行业标准. 门式刚架轻型房屋钢结构技术规程（GB51022-2015）. 北京：中国计划出版社，2015［6］国家标准.冷弯薄壁型钢结构技术规范（GB50018-2016）.北京：中国计划出版社，2016［7］国家标准. 建筑结构制图标准（GB/T 50105－2010）. 北京：中国计划出版社，2010［8］国家建筑标准设计图集. 钢结构设计制图深度和表示方法（03G102）. 北京：中国建筑标准设计研究院，2010［10］《钢结构设计手册》编辑委员会.钢结构设计手册（第四版）.北京：中国建筑工业出版社，2019楼梯设计1.1 设计资料该办公楼楼梯采用钢楼梯，为双跑楼梯，楼梯形式为梁式楼梯，楼梯间的层高为4.2m ，楼梯梯段水平投影长3820mm ，斜梁倾角()︒=⨯=2938202/4200arctan α，楼梯宽度1830mm ，踏步宽度300mm ，高度150mm ， 平台宽度2100mm 。

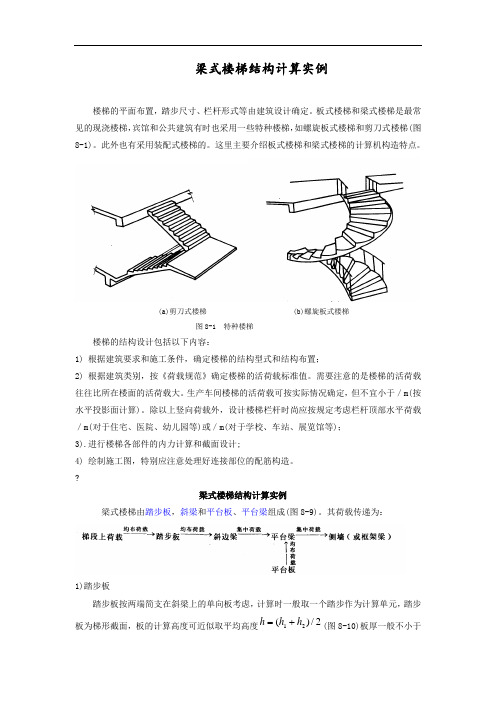

梁式楼梯结构计算实例楼梯的平面布置，踏步尺寸、栏杆形式等由建筑设计确定。
板式楼梯和梁式楼梯是最常见的现浇楼梯，宾馆和公共建筑有时也采用一些特种楼梯，如螺旋板式楼梯和剪刀式楼梯(图8-1)。
此外也有采用装配式楼梯的。
这里主要介绍板式楼梯和梁式楼梯的计算机构造特点。
(a)剪刀式楼梯 (b)螺旋板式楼梯图8-1 特种楼梯楼梯的结构设计包括以下内容：1) 根据建筑要求和施工条件，确定楼梯的结构型式和结构布置；2) 根据建筑类别，按《荷载规范》确定楼梯的活荷载标准值。
需要注意的是楼梯的活荷载往往比所在楼面的活荷载大。
生产车间楼梯的活荷载可按实际情况确定，但不宜小于／m(按水平投影面计算)。
除以上竖向荷载外，设计楼梯栏杆时尚应按规定考虑栏杆顶部水平荷载／m(对于住宅、医院、幼儿园等)或／m(对于学校、车站、展览馆等)；3).进行楼梯各部件的内力计算和截面设计;4) 绘制施工图，特别应注意处理好连接部位的配筋构造。
?梁式楼梯结构计算实例梁式楼梯由踏步板，斜梁和平台板、平台梁组成(图8-9)。
其荷载传递为：1)踏步板踏步板按两端简支在斜梁上的单向板考虑，计算时一般取一个踏步作为计算单元，踏步板为梯形截面，板的计算高度可近似取平均高度2/)(21hhh+=(图8-10)板厚一般不小于30mm~40mm，每一踏步一般需配置不少于2?6的受力钢筋，沿斜向布置间距不大于300mm的?6分布钢筋。
??图8-9 梁式楼梯的组成图8-10 踏步板?2)斜边梁斜边梁的内力计算特点与梯段斜板相同。
踏步板可能位于斜梁截面高度的上部，也可能位于下部，计算时可近似取为矩形截面。
图(8-11)为斜边梁的配筋构造图。
3)平台梁平台梁主要承受斜边梁传来的集中荷载(由上、下楼梯斜梁传来)和平台板传来的均布荷载，平台梁一般按简支梁计算。
?图8-11 斜梁的配筋?例8-2某数学楼楼梯活荷载标准值为／m2，踏步面层采用30mm厚水磨石，底面为20mm 厚，混合砂浆抹灰，混凝土采用C25，梁中受力钢筋采用HRB335，其余钢筋采用HPB235，楼梯结构布置如图(8-12)所示。
梁式楼梯结构计算实例楼梯的平面布置，踏步尺寸、栏杆形式等由建筑设计确定。
板式楼梯和梁式楼梯是最常见的现浇楼梯，宾馆和公共建筑有时也采用一些特种楼梯，如螺旋板式楼梯和剪刀式楼梯(图8-1)。
此外也有采用装配式楼梯的。
这里主要介绍板式楼梯和梁式楼梯的计算机构造特点。
(a)剪刀式楼梯 (b)螺旋板式楼梯图8-1 特种楼梯楼梯的结构设计包括以下内容：1) 根据建筑要求和施工条件，确定楼梯的结构型式和结构布置；2) 根据建筑类别，按《荷载规范》确定楼梯的活荷载标准值。
需要注意的是楼梯的活荷载往往比所在楼面的活荷载大。
生产车间楼梯的活荷载可按实际情况确定，但不宜小于3.5kN ／m(按水平投影面计算)。
除以上竖向荷载外，设计楼梯栏杆时尚应按规定考虑栏杆顶部水平荷载0.5kN／m(对于住宅、医院、幼儿园等)或1.0kN／m(对于学校、车站、展览馆等)；3).进行楼梯各部件的内力计算和截面设计;4) 绘制施工图，特别应注意处理好连接部位的配筋构造。
梁式楼梯结构计算实例梁式楼梯由踏步板，斜梁和平台板、平台梁组成(图8-9)。
其荷载传递为：1)踏步板踏步板按两端简支在斜梁上的单向板考虑，计算时一般取一个踏步作为计算单元，踏步板为梯形截面，板的计算高度可近似取平均高度2/)(21hhh+=(图8-10)板厚一般不小于30mm~40mm，每一踏步一般需配置不少于2ø6的受力钢筋，沿斜向布置间距不大于300mm的ø6分布钢筋。
图8-9 梁式楼梯的组成图8-10 踏步板2)斜边梁斜边梁的内力计算特点与梯段斜板相同。
踏步板可能位于斜梁截面高度的上部，也可能位于下部，计算时可近似取为矩形截面。
图(8-11)为斜边梁的配筋构造图。
3)平台梁平台梁主要承受斜边梁传来的集中荷载(由上、下楼梯斜梁传来)和平台板传来的均布荷载，平台梁一般按简支梁计算。
图8-11 斜梁的配筋例8-2某数学楼楼梯活荷载标准值为2.5kN／m2，踏步面层采用30mm厚水磨石，底面为20mm 厚，混合砂浆抹灰，混凝土采用C25，梁中受力钢筋采用HRB335，其余钢筋采用HPB235，楼梯结构布置如图(8-12)所示。

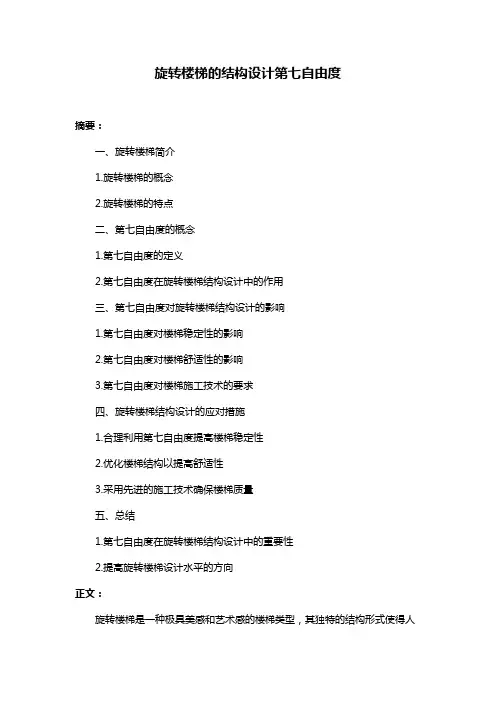

旋转楼梯的结构设计第七自由度摘要：一、旋转楼梯简介1.旋转楼梯的概念2.旋转楼梯的特点二、第七自由度的概念1.第七自由度的定义2.第七自由度在旋转楼梯结构设计中的作用三、第七自由度对旋转楼梯结构设计的影响1.第七自由度对楼梯稳定性的影响2.第七自由度对楼梯舒适性的影响3.第七自由度对楼梯施工技术的要求四、旋转楼梯结构设计的应对措施1.合理利用第七自由度提高楼梯稳定性2.优化楼梯结构以提高舒适性3.采用先进的施工技术确保楼梯质量五、总结1.第七自由度在旋转楼梯结构设计中的重要性2.提高旋转楼梯设计水平的方向正文：旋转楼梯是一种极具美感和艺术感的楼梯类型，其独特的结构形式使得人们在上下楼梯的过程中可以享受到动态的美感。
旋转楼梯的设计中涉及到一个重要的概念——第七自由度。
本文将围绕旋转楼梯和第七自由度展开讨论，分析第七自由度在旋转楼梯结构设计中的作用，以及其对旋转楼梯结构设计的影响。
第七自由度是指在空间中一个物体可以自由旋转的自由度。
在旋转楼梯结构设计中，第七自由度起到了关键的作用。
它使得旋转楼梯在空间中的位置和姿态可以灵活调整，满足了人们对美感和实用性的需求。
同时，第七自由度也影响了旋转楼梯的稳定性、舒适性和施工技术要求。
首先，第七自由度对旋转楼梯的稳定性产生了影响。
在旋转楼梯的设计过程中，合理利用第七自由度可以增强楼梯的稳定性，防止在使用过程中出现倾覆等不稳定现象。
为此，设计师需要在满足第七自由度的同时，充分考虑楼梯的承重能力和支撑结构的稳定性。
其次，第七自由度对旋转楼梯的舒适性产生了影响。
旋转楼梯的结构设计应注重人体工程学原理，以提高人们在上下楼梯过程中的舒适度。
合理利用第七自由度，可以优化楼梯的踏步高度、宽度和倾斜度等参数，使人们在行走过程中感觉更为舒适。
最后，第七自由度对旋转楼梯的施工技术要求产生了影响。
由于旋转楼梯的结构特点，其施工过程较为复杂，对施工技术要求较高。
为保证旋转楼梯的质量和安全性，施工过程中应采用先进的施工技术，如三维建模和数控加工等，确保楼梯的结构尺寸和形状符合设计要求。

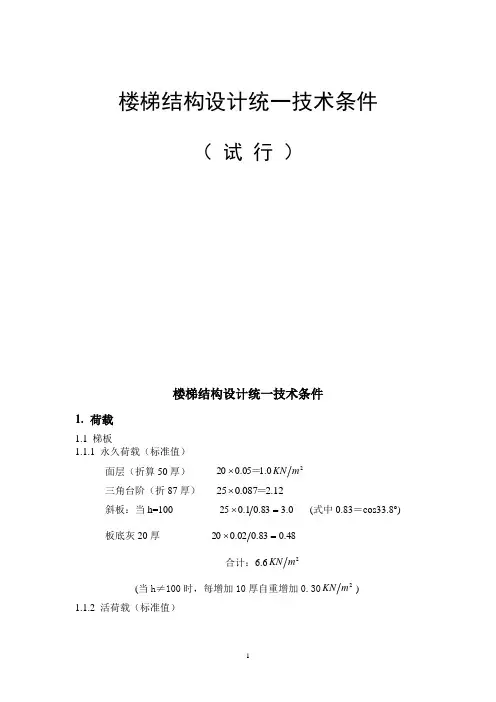

楼梯结构设计统一技术条件（ 试 行 ）楼梯结构设计统一技术条件1. 荷载1.1 梯板1.1.1 永久荷载（标准值）面层（折算50厚） 20.105.020m KN ＝⨯ 三角台阶（折87厚） 12.2087.025＝⨯斜板：当h=100 0.383.01.025=⨯ (式中0.83＝cos33.8o ) 板底灰20厚 48.083.002.020=⨯ 合计：6.62m KN(当h ≠100时，每增加10厚自重增加0.302m KN ) 1.1.2 活荷载（标准值）1级：2.02KNm2级：2.52mKN3级：3.52KNm2.人防楼梯设计2.1入口平面上方应有一层人防顶板（人防梯板及平台板）2.2梯板、平台板板厚不小于200（根据受力情况调整）2.3活荷载：向下602KNmKN，向上302m2.4计算原则：当两端简支时，M中＝2qL1，支座按构造；当两端固接时，跨中及支座弯矩均取：M中＝21。
12qL2.5强度计算时，砼等级C25是1.5倍后，可按C35先求出钢筋面积As1,然后再除以1.35后作为最终As进行配筋，即：As=As1/1.35；当采用HRB400钢时：As=As1/1.203．绘图3.1 比例：平剖面图1∶50；构件详图1∶253.2 平剖面图设计深度：平面图应表示构件布置、编号、关系尺寸（分尺寸、总尺寸）、轴线号、各平面标高，梯板走向（上、下）、板配筋等；剖面图应表示构件布置、编号、关系尺寸（分尺寸、总尺寸）轴线、板厚、可见梯柱等；被切断面应填充。
图纸说明中应注明：楼梯应配合结施01（结构设计总说明）及03G101-2（XT钢筋构造）进行施工；吊挂柱纵筋上端（在楼层梁内）保护层厚度为50mm；楼梯节点详图见建施。
3.3 构件详图：梯板以03G101-2的平面注写方式表示。
平台板表示方法同楼层板；注明平台板编号、板厚、配筋规格。
梯梁以截面或平面注写方式表示：注明梁模板尺寸及底筋、面筋、箍筋规格（梯梁与柱、混凝土墙相接时按框架梁构造）。
楼梯设计一、设计基本资料1、楼梯结构布置图现浇梁式楼梯：图12、荷载（1）楼梯活荷载标准值(2.5kN/m 2)（2）面层采用地砖（0.65kN/m 2）（3）底面为20mm 厚水泥砂浆抹灰（4）金属栏杆（0.1kN/m ）3、材料（1）混凝土：强度为C20(2/6.9mm N f c =)（2）梁中受力钢筋为HRB335级（2/300mm N f y =），其他钢筋为HPB235级（2/210mm N f f yv y ==）二、设计计算部分1、踏步板计算（1）取一个踏步板为计算单元，踏步尺寸如图2 。
b=）（222mm 331160290=+ 876.0331290cos ==α 084.28=α h=）（mm 126cos d 2c =+α荷载计算。
经比较，各构件内力由活荷载控制。
故以下计算中恒载和活载分享系数分别取 1.41.2Q G==γγ和恒载设计值： 踏步板自重 )/(1.12529.02046.0206.02.1m kN =⨯⨯+⨯踏步板面层 )/(35.065.0)16.029.0(2.1m kN =⨯+⨯底面抹灰 ）（m kN /14.01702.0331.02.1=⨯⨯⨯ 活载设计值 )/(02.129.05.24.1m kN =⨯⨯合计 2.61kN/m q g =+（2）内力计算。
梯段梁截面尺寸mm l o 1480l mm 300mm 150h b n ==⨯=⨯，踏步板跨中弯矩m kN l q g M /57.048.161.2101)(101220=⨯⨯=+=（3）正截面承载力计算210621200018.2721005.22906.9162101614.0mm 05.22906.911057.021011012mm10125126mm f xb f A mm h b f M h h x h y fc s b c =⨯⨯⨯===⨯=<=⨯⨯⨯⨯--=--==-=αεα 采用2φ8，其中一根弯起，26.100mm A s =，分布钢筋采用250@6φ，配筋见 图22、楼梯斜梁计算2TL（1）荷载计算踏板传来m kN /01.829.0178.161.221=⨯⨯⨯ 斜梁自重 m kN /34.125876.0115.0)04.03.0(2.1=⨯⨯⨯-⨯ 斜梁侧抹灰 m kN /24.072876.0102.0)04.03.0(2.1=⨯⨯⨯⨯-⨯ 楼梯栏杆重 m kN /12.01.02.1=⨯合计 m kN q g /7.9=+（2）内力计算。
§1 1号楼梯§1.1 结构布置与截面尺寸1、根据楼梯建筑详图作出结构布置图如下页图，考虑到1号楼梯梯段较短和公共楼梯的卫生和美观要求，拟全部采用板式楼梯。
2、平台板和踏步板板厚取一致mm l h 7.862600301==≈，考虑到砼强度为C30，较高取mm h 80=，平台梁取200×350mm §1.2平台板设计 1、荷载清理楼梯活荷载为2/0.2m KN q = 平台板恒载：50mm 厚面层： 20.525 1.25/K N m ⨯= 80mm 结构层： 20.0825 2.0/K N m ⨯= 200mm 抹灰： 20.02200.4/K N m ⨯= 23.65/k g K N m=取3.72/KN m 2、内力计算及截面设计楼梯只考虑恒载和活载的组合，其中荷载分项系数 1.2, 1.4G Q γγ== 所以平台板的荷载设计值21.2 3.7 1.4 2.07.24/p KN m =⨯+⨯=取1m 板带计算其内力，0802060h mm =-=近似取简支梁内力的80％。
砼强度为C30，14.3,235,210c y f MPa HRB f MPa ==钢筋，各平台板内力计算及截面设计见表1.1表1.1 1＃楼梯平台板内力计算及截面设计表其中min 4545 1.43/2100.31%max 0.31%0.2%t y f f ρ=⨯=⎧==⎨⎩所以2min 0.31%100060196s A mm =⨯⨯=分布筋及有关构造筋按构造要求配置，具体配置见施工图，此处略，以下构件照此处理。
§1.2踏步板设计1、踏步板活载为2.0，恒载计算见表1.2表1.2 1＃楼梯梯段板恒载计算表2、TB 恒载统一取7.12/KN m ，那么其荷载设计值21.27.1 1.4 2.011.32/p KN m =⨯+⨯= 内力计算及截面设计各参数同平台板部分。
全部踏步板内力计算及截面设计见表1.3。
其中TB －2为折板，其跨中最大弯矩计算需要考虑各段荷载（平直部分取平台板 荷载），不同的影响，其具体计算过程略。
§1.3平台梁设计 1、荷载计算由于各平台板荷载相差不大，其传荷给平台梁时按均布荷载考虑 各平台梁荷载设计值计算见表1.4表1.3 平台板截面设计其中恒载分项系数为1.2，活载分项系数1.4平台梁自重由227/G KN m γ=，有0.2(0.350.08)27 1.458/g KN m =⨯-⨯=表1.4 1＃楼梯平台梁荷载计算表可以看出TL1～TL6荷载相差不大，按同一配筋处理。
2、内力计算及截面设计035035315h m m =-=，计算跨度0 3.1l m =。
按倒L 形截面进行计算，翼缘宽度0516,5006f l b mm '==取 2018M pl =⨯=2122.4 3.18⨯⨯＝26.91KN m012V pl =⨯=122.4 2.82⨯⨯＝31.4KN用HRB335级钢筋，300y f MPa =()'''1026910.5c f f f M KN m f b h h h α=⋅<-()14.3500803150.580157.3/KN m =⨯⨯⨯-⨯= 属于第一类截面6'221026.91100.0379114.3500315s c f M f b h αα⨯===⨯⨯⨯10.0386ξ='10114.35003150.0386289.8300c f s yf b h A f αξ⨯⨯⨯===maxmax ρ=450.2t y f f ⎧⎪⎨⎪⎩＝0.31%min 0.31%200315195.3s A =⨯⨯= 选配2402s A mm =配置6@200φ箍筋，则斜截面承载力000.7 1.25svcs t yvA V f bh f h s=+ 56.60.7 1.43200315 1.25210315200=⨯⨯⨯+⨯⨯ 86.46KN =由此可以看出平台梁配筋极少，且如按实际荷载计算TL-7所 配筋小于最小配筋率要求，故TL-7也按TL-1至TL-6所配筋进行设计。
§2 2、3、4号楼梯 §2.1 2、3、号楼梯1、 这三部楼梯大致相同，仅2.4500—4.900层有区别，详见结构布置简图。
考虑到楼板较厚，则全部采用板式楼梯，便于施工和美观。
踏步板最大跨度为3920，拟采用板厚120，平台板和踏步板取相同厚度。
平台梁用200×350 2、 ①活载23.5/q KN m =②恒载：平台板 50mm 厚砼面层0.05×25＝1.252/KN m 120mm 厚结构层0.12×25＝3.02/KN m 20mm 厚底抹灰0.02×20＝0.42/KN m24.65 4.7/k g K N m=取 楼梯段取相同荷载，以153.125×280踏步计算：50mm 厚面层： （0.15313+0.28）×0.05×25/0.28＝1.932/KN m 三角形踏步 ： 0.15313×0.28×0.5×25/0.28＝1.912/KN m 120厚结构层：cos 0.877α= 0.12×25/0.877＝3.422/KN m 20厚底抹灰： 0.02×20/0.877＝0.4562/KN m7.727.8k g =取2/KN m 3、 截面设计梁纵筋采用HRB400, 360y f =，板采用HRB335, 210y f =30 1.43, 1.43c t C f f ==砼， max 400,0.518,0.35b HRB ξξ==板 ○1平台板 总的荷载设计值G k Q K P g Q γγ=+1.2 1.4G Q γγ其中，分项系数取和∴ 21.2 4.7 1.4 3.510.54/P KN m =⨯+⨯= 取1000宽带进行计算012020100h =-=min 1.4345450.31%0.2210t y f f ρ==⨯=> min 0.31%1000100310s A =⨯⨯=○2踏步板： 21.27.8 1.4 3.514.26/P KN m =⨯+⨯=其中踏步4（TB-4）为折板，其弯矩另行计算。
10/0.5l l = 21/0.739q q = 查有0.938β=22max 1/8/M q l β∴=220.93814.26 3.92/824.1=⨯⨯=表1.5 2、3、4＃楼梯平台板截面设计表1.6 2、3、4＃楼梯踏步板截面设计min s 4、梯梁荷载计算：将受荷大致相同的梯梁大致分为五类○1、TL —0：200×450 自重 ： 0.2×（0.45-0.2）×27＝1.35/KN m 楼面： （2.52+1.4+1.74）×6.7/2＝18.96/KN m 踏步板： 7.8×1.12/4＝2.18/KN m22.6823/k g KN m =取()2.52 1.4 1.74/2 1.12/4 3.510.811/k q KN m =+++⨯=⎡⎤⎣⎦取 1.223 1.41143/P KN m =⨯+⨯=②、TL —1：自重： 0.2×（0.35－0.12）×27＝1.242/KN m 踏步板传来： []1.127.8/4 2.527.8/47.1/K N m⨯+⨯= 平台板传来： 1.74×4.7/2＝4.112.4412.5/k g KN m =取活载： ()2.521.41.74/21.12/43.510.811/k q K N m =+++⨯=⎡⎤⎣⎦取 1.212.5 1.4 6.524.1/P KN m ∴=⨯+⨯=③、TL —2：恒载：自重： 1.242/KN m 平台板： 1.74×4.7/2＝4.15.329 5.4/k g KN m =取另加隔墙传来考虑到开洞较大取0.9折减系数5.4(1.5 1.2) 5.240.918.1/k g KN m =++⨯⨯=活载： 1.74 3.5/2 3.1k q K N m=⨯= 1.218.1 1.4 3.126/P KN m ∴=⨯+⨯=④、TL —3：自重： 1.242/KN m平台板传来： 2.94×4.7/2＝6.909/KN m 隔墙： (2.45-0.65)×5.24=9.4317.6/KN m2.943.5/2 5.15/k q KN m =⨯=1.217.6 1.4 5.1528.3/P KN m =⨯+⨯=⑤TL —4自重： 1.242/KN m平台板： 2.94×4.7/2＝6.91/N m TB 传来： 2.52×7.8/2＝9.8317.9818/k g KN m =取活载： (2.94 2.52)/2 3.59.6k g K N m=+⨯= P ＝1.2×1.8+1.4×9.6＝34.97≈＝35/KN m⑥、TL —5：自重： 1.242/KN m平台板 ： 1.74×4.7/2＝4.11.24/KN m 踏步板： 3.92×7.8/2＝15.3/KN m20.64/k g KN m =活载： (1.74 3.92)/2 3.59.9k q K N m=+⨯= 1.220.64 1.49.9138.6/P KN m ∴=⨯+⨯=5.梯梁截面设计：0 3.60.15 3.75l m =+=倒L 形翼缘宽度06min 6251.640.22f l b mm ⎧⎪⎪==⎨⎪+⎪⎩ 0315,360,14.3,0.518y c b h f f ξ====§2.2 4号楼梯其2.45～9.400均与1、2号楼梯相同，－3.900～2.4500层结构平均图见附图，所定尺寸和荷载都同1、2号楼梯 1、PTB40 2.2,10.54l m P ==2201110.54 2.2 5.1/1010M pl KN m ∴==⨯⨯= 62210 5.1100.0357114.31000100s c M f bh αα⨯===⨯⨯⨯10.03630.35ξ==<10114.310001000.0163247210c s yf bh A f αξ⨯⨯⨯∴==⨯=min 310s A <=8@160φ选配 2、踏步板（TB —6）23.08,14.26/n l m p KN m ==2201114.26 3.0813.53/1010M pl KN m ∴==⨯⨯= 6221013.53100.0946114.31000100s c M f bh αα⨯===⨯⨯⨯110.1ξ===10114.310001000.1678210c s yf bh A f αξ⨯⨯⨯∴==⨯=10@11,785s A φ=选配 3、平台梁荷载： ①、TL —6自重: 1.242/KN m平台板传来: 1.74×4.7/2＝4.1/KN m TB 传来： 3.08×7.8/2=12.0117.35/k g KN m =()3.08 1.74/2 3.58.44/k q KN m =+⨯=1.217.35 1.48.4432.63/p KN m ∴=⨯+⨯=②、TL —7自重: 1.242/KN m平台板传来： 2.2×4.7/2＝5.17/KN m TB 板传来： 3.08×7.8/2＝12.0118.42/k g KN m =()3.08 2.2/2 3.59.24/k q KN m =+⨯=1.218.42 1.49.2435.04/p KN m ∴=⨯+⨯=有关数据见前面。
