当前位置：文档之家 › TH2816A型LCR数字电桥说明书

TH2816A型LCR数字电桥说明书

  • 格式：pdf
  • 大小：819.47 KB
  • 文档页数：123

下载文档原格式

  / 123

合集下载

LCR数字电桥操作指导书

LCR数字电桥操作指导书

按照国家有关规定，数字电桥属于非强制检定计量器具。根据我公司的具体情况，数字电桥的校准周期定为一年。
为得到精确的测量，测量前要进行开路和短路的自校。开路清零功能够消除与被测元件并联的杂散导纳如杂散电容的影响，短路清零能够消除与被测元件串联的剩余阻抗如引线电阻或引线电感的影响。
1.LCR数字电桥自校清零时间每天使用前进行清零。
LCR数字电桥
（
一、目的
规范LCR数字电桥的使用。
二、适用范围
适用于本公司LCR数字电桥TH2810D和TH2817B操作、校准。
三、职责
检验员负责基本的测试调节与维护，并作校准记录。
四、主要技术指标
1.测试频率：50Hz、60Hz、100Hz、120Hz、1kHz、10kHz、50kHz、100kHz；
2.测试电平：1.0V、0.3V、0.1V；
3.测量参数：L-Q、C-D、R-Q、Z-Q；
4.测量准确度：0.1%；
5.测量速度：快速、中速、快速
6.等效方式：串联、并联；
7.显示位数：主要参数5位，副参数5位。
五、操作规范
1.TH2810D参数设置
项目
电容测试
电感测试
备注
主参数：
C
L
测试电平：
1.0V
2.仪器清零前准备，设备处于测试装态，准备短路片1片。
3.TH2810D清零
a)仪器处于测试状态，按下SHIFT键。
b)按下CLEAR键选择清零功能。
c)按下ENTER键开始清零测试，如果当前夹具处于开路装态，则进入开路清零；如果处于短路状态，则进入短路清零。
d)仪器对清零测试结果进行自动判别，如果清零结果不正确，直接退出清零操作返回测试状态。如果清零结果正确，LCD副参数显示区显示“PASS”字符。
数字电桥使用说明书

数字电桥使用说明书

LCR数字电桥使用说明书目的:为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本使用说明书.范围：本说明书适用该仪器的使用操作职责：使用部门：负责仪器设备保养，使用说明书编写；使用者：按照使用说明书使用仪器.作业内容：仪器参数可测量参数:电感量 L、电容量 C、电阻 R、品质因素 Q、损耗角正切值 D.测量速度:快速8次/秒,慢速4次/秒, 低速2次/秒.测试信号电平 Vrms（有效值）：0.1V/0.3V/1.0V±10%;仪器面板10 11 12 13 14功能键说明1.主参数指示: 指示当前测量主参数（L、C、R）2.参数显示:显示 L、C、R3.主参数单位:指示当前测量主参数单位（如 pF、nF、μF 等）.4.副参数显示:显示损耗 D 或品质因素 Q5.副参数指示:指示当前测量副参数（D、Q）6.等效键:设定仪器测量等效电路，一般选择串联等效电路.7.速度键: 快速8次/秒,慢速4次/秒, 低速2次/秒.8.清零键: 测电容时，测试夹具或测试电缆开路，按一下“清零”键，“开”灯亮，每次测试自动扣去底数；测电感、电阻时，测试夹具或测试电缆短路后，按“清零”键.9.锁定键: 灯亮仪器处于锁定状态，仪器测试速度最高.10. 测试信号端HD：电压激励高端；LD：电压激励低端；HS：电压取样高端；LS：电压取样低端.11. 接地端：用于被测元件之屏蔽地.12. 电源开关:按下，电源接通；弹出，电源断开.13. 频率键 : 设定加于被测元件上的测试信号频率是 100Hz，1kHz 或 10kHz.14. 参数键: 每按一下，选择一种主参数，分别在 L，C，R 三种参数中循环.1.1.操作步骤：1.1.1.插上电源插头，将面板开关按至ON.开机后，仪器功能指示于上次设定状态,预热10分钟，待机内达到平衡后，进行正常测试.1.1.2.测试参数选择, 使用“参数”键选择L、C、R，单位如下：L：uH、mH、H（连带测试器件Q值）C：pF、nF、uF（连带测试器件D值）R：Ω、kΩ、MΩ（连带测器件间Q值）1.1.3.使用者应根据被测件的测试标准或使用要求按频率键、电压键，选择相应的测量频率、测试电压.可选择100Hz、1kHz、10kHz三个频率，1V、0.3V、0.1V三个电压.1.1.4.选择设置好测试参数、测试频率、激励电压后，用测试电缆夹头夹住被测器件引脚、焊盘.待显示屏参数值稳定后，读取并记录.1.1.5.清“0”功能1.1.5.1.通过清除存在于测量电缆或测量夹具上的杂散电抗来提高测试精度，这些电抗以串联或并联形式叠加在被测器件上，清“0”功能便是将这些参数测量出来，将其存储于仪器中，在元件测量时自动将其减掉，从而保证仪器测试的准确性.1.1.5.2.仪器清“0”包括两种清“0”校准，即短路清“0”和开路清“0”.测电容时，先将夹具或电缆开路，按方式键使“校测”灯亮；测电阻、电感时，用粗短裸体导线短路夹具或测试电缆，按方式键使“校测”灯亮.1.1.5.3.可同时存放三组不同的清“0”参数，即三种频率各一种，相互并不干扰，仪器在不同频率下其分布参数是不同的.因此，在一种频率下清“0”后转换至另一频率时需重新清“0”.若某种频率以前已清“0”，则无需再次进行.而掉电保护功能保证以前清“0”值在重新开机后仍然有效，若环境条件（如：温度、湿度、电磁场等）变化较大则应重新清“0”.1.1.6.等效功能1.1.6.1.实际电容、电感和电阻都不是理想的纯电阻或纯电抗元件，一般电阻和电抗成份同时存在，一个实际的阻抗元件均可用理想的电阻器和电抗器（理想电感和理想电容）的串联或并联形式来模拟.而串联和并联形式两者之间是可以从数学上相互转换的，但两者的结果是不同的.其不同主要取决于元件品质因素Q（或损耗因子D）.1.1.6.2.被测电容器的实际等效电路首先可以规格书或某些标准的规定得到，如果无法得到的话，可以用两个不同的测试频率下损耗因子的变化性来决定，若频率升高而损耗增加，则应选用串联等效电路;频率升高而损耗减小，则一应选用并联等效电路，并联方式D 与频率成反比.于电感来说，情况正好与电容相反.1.1.6.3.根据元件的最终使用情况来判定.用于信号耦合电容，则最好选择串联方式，LC 谐振则使用并联等效电路.1.1.6.4.没有更合适的信息，则可根据以下信息来决定：低阻抗元件（较大电容或较小电感）使用串联形式；高阻抗元件（较小电容或较大电感）使用并联形式.一般地，当|Zx|<10Ω，应选择串联等效形式；当|Zx|>10k Ω，应选择并联等效方式；当10 Ω<|Z|<10k Ω，根据实际情况选择合适的等效方式. 仪器开机时，初始化为“串联”.1.1.7.测量速度选择, 所有仪器开机默认为中速测试，其测试精度和速度成反比，即速度越慢精度越高.但效率低，应根据实际情况选择合适的速度，一般选择中速，由面板上的速度按键来选择.1.1.8.电平选择, 一般高测试电平用于常规的元件测试（电容、电阻和某些电感），低测试电平用于需低工作信号电平的器件（如半导体器件、电池内阻、电感和一般非线性阻抗元件）.对于某些器件来说，测试信号电平的改变将会使测量结果产生较大的变化，如一些电感性元件尤其如此.1.2.操作注意事项1.2.1.电源输入相线L，零线N应与仪器电源插头上标志的相线、零线相同.1.2.2.将测试夹具或测试电缆连接于本仪器前面板标志为HD、HS、LS、LD四个测试端.HD、HS对应一组，LD、LS对应一组.1.2.3.仪器应在技术指标规定的环境中工作，仪器特别是连接被测件的测试导线应远离强电磁场,以免对测量产生干扰.1.2.4.仪器测试完毕或排除故障需打开仪器时，应将电源开关置于OFF位置并拔下电源插头.1.2.5.仪器测试夹具或测试电缆应保持清洁，以保证被测件接触良好，夹具簧片调整至适当的松紧程度.。

同惠TH2825A LCR数字电桥使用说明书

同惠TH2825A LCR数字电桥使用说明书


护，务必先拔去电源插头，并在有人员陪同情况下进行。
即使已拔去电源插头，电容上电荷仍可能会有危险电压，
应在放电后再行操作。
请按本仪器规定的电源参数要求使用电源，不符合规
输入电源 格的电源输入可能损坏本仪器。
远离爆炸
电子仪器不可以在易燃易爆气体环境中使用，或者在
性气体环 含有腐蚀性气体或烟尘环境中使用，因为这可能会带来危
及说明书等进行完善和提高，恕不另行通知！如造成疑惑，请与本公司联系。
安全警告:
仪器接地
本仪器为 I 类安全仪器，连接电源时，请确认电源插 座含有接地线。如未接地，则机壳上则有带静电或感应电 的危险，可能会造成人身伤害！
a 触电危险
操作，测试与与仪器维护时谨防触电，非专业人员请
勿擅自打开机箱，专业人员如需更换保险丝或进行其它维
版本历史： 本说明书将不断完善以利于使用。 由于说明书中可能存在的错误或遗漏，仪器功能的改进和完善，技术的更新及软件的
升级，说明书将做相应的调整和修订。 请关注所使用的软件版本及说明书版本。 2006 年 9 月……………………………………..第一版
第一版
二零零六年九月
È 声明：本公司可能对该产品的性能、功能、软件、结构、外观、附件、包装以
1.2.1 电源 a····························································································2
1.2.2 环境温度与湿度 ··············································································2 1.2.3 预热 ··································································································2 1.2.4 几点注意问题 ! ·············································································3 1.3 体积与重量····························································································· 3 1.4 安全要求································································································· 3 1.4.1 绝缘电阻 ··························································································3 1.4.2 绝缘强度 ··························································································3 1.4.3 泄漏电流 ··························································································4 1.5 电磁兼容性····························································································· 4
LCR电桥测试仪操作及保养指导书

LCR电桥测试仪操作及保养指导书

LCR电桥测试仪操作及保养指导书文件名称文件名称1.0目的1.1确保仪器能正常、准确的完成相关试验测试。

2.0范围2.1该标准书只适用于TH2828A精密LCR数字电桥测试仪的相关操作及其注意事项。

3.0定义3.1无4.0职责4.1实验室助理工程师:根据实验样品的测试条件进行设置相关参数，并进行相关试验测试。

4.2实验室工程师:负责确认实验助理工程师的操作规范及点检结果。

5.0工作内容5.1 操作测试前先确认各连接线是否完好，仪器后面板的散热装置要确保通风良好，切勿阻塞左右通风孔，以使本仪器维持准确度。

5.2 为保证仪器精确测量，开机预热时间应不少于30分钟，持续工作时间应不多于16小时；请勿频繁开关仪器，以引起内部数据混乱。

5.3 LCR电桥测试仪的操作：5.3.1 打开电源开关（POWER）开关，前面板的液晶显示屏点亮。

5.3.2 测试时前要须进行开路/短路校正，即〝清零〞校正。

a) 按键【LCRZ】,再按软键更多1/3，测量设置，用户校正，极限设置，列表设置和更多2/3 会显示在软键区域。

b) 再按软键用户校正，仪器会显示为《用户校正》页面。

c) 移动光标到开路区域。

ON,OFF和开路校正会显示在软键区域。

d）保持测试夹具开路状态，按键开路校正执行开路校正，一直等到状态信息提示区域显示开路校正完成。

e）按键ON，打开仪器的开路校正功能。

f）把短路片（TH26010）插入测试夹具。

g）移动光标到短路区域。

ON,OFF 和短路校正会显示在软键区域。

h）按键短路校正执行短路校正，一直等到状态信息提示区域显示短路校正完成。

i）按键ON，打开仪器的短路校正功能。

j）移动光标到负载区域。

ON,OFF会显示在软键区域。

k)按键OFF，关闭仪器的负载校正功能。

l）移动光标到频率1区域。

ON,OFF,开路校正，短路校正和负载校正会显示在软键区域。

m）按键OFF，关闭频率1的点频清零功能。

n）移动光标到频率2区域。

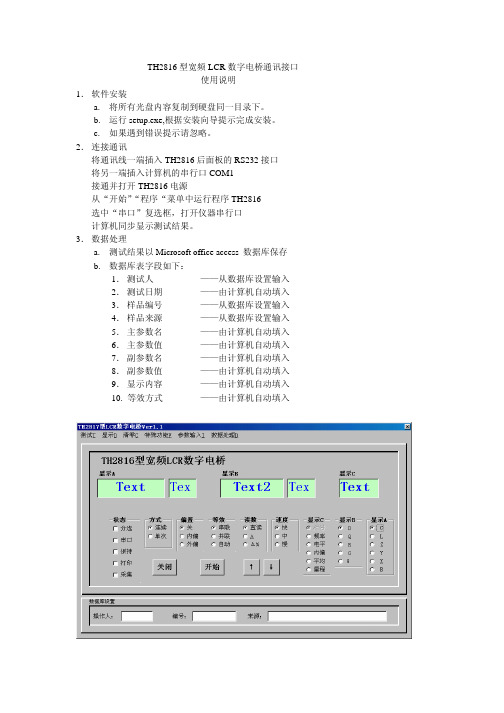

TH2816型宽频LCR数字电桥通讯接口

TH2816型宽频LCR数字电桥通讯接口

TH2816型宽频LCR数字电桥通讯接口使用说明1．软件安装a.将所有光盘内容复制到硬盘同一目录下。

b.运行setup.exe,根据安装向导提示完成安装。

c.如果遇到错误提示请忽略。

2．连接通讯将通讯线一端插入TH2816后面板的RS232接口将另一端插入计算机的串行口COM1接通并打开TH2816电源从“开始”“程序“菜单中运行程序TH2816选中“串口”复选框，打开仪器串行口计算机同步显示测试结果。

3．数据处理a.测试结果以Microsoft office access 数据库保存b.数据库表字段如下：1．测试人——从数据库设置输入2．测试日期——由计算机自动填入3．样品编号——从数据库设置输入4．样品来源——从数据库设置输入5．主参数名——由计算机自动填入6．主参数值——由计算机自动填入7．副参数名——由计算机自动填入8．副参数值——由计算机自动填入9．显示内容——由计算机自动填入10. 等效方式——由计算机自动填入4．新建数据库建立一个新ACCESS数据库，用于保存测试结果。

5．指定数据库指定一个已经存在的数据库，用于保存测试结果。

6．指定表用于新建或指定存放记录的表测试结果保存于指定的表中7．如果不新建或指定数据库和表，记录添加到上次使用的数据库的表中。

8．测试与保存a.指定数据库和表b.打开串行口c.打开采集复选框d.将测试方式该为单次e.如需要请在软件界面上填写操作人、编号、来源等信息f.将被测件插入仪器夹具中g.按开始键，仪器测试并且将结果保存在数据库的表中9. 察看数据库数据需从资源管理器中直接打开数据库文件常州同惠电子有限公司2000年8月23日。

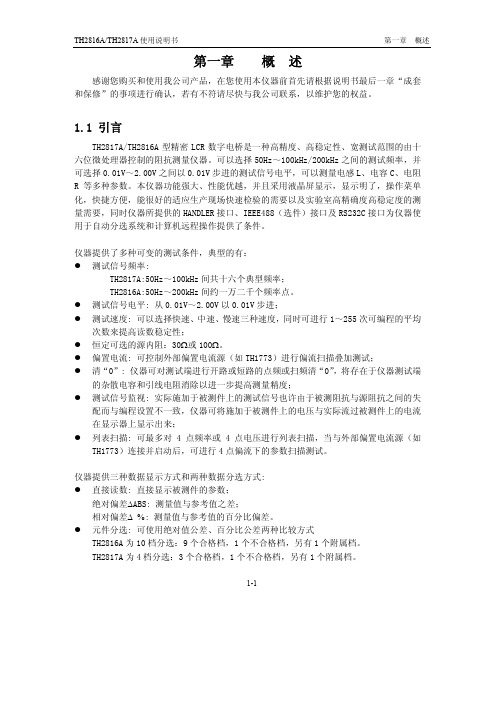

TH2816A型LCR数字电桥操作说明书

TH2816A型LCR数字电桥操作说明书

1-2
TH2816A/TH2817A 使用说明书
1.3 体积与重量
体积(W*H*D): 350mm*110mm*340mm 重量: 约 4kg
第一章 概述
1.4 安全要求
本仪器为 I 类安全仪器 1.4.1 绝缘电阻
在参比工作条件下，电源端子与外壳之间的绝缘电阻不小于 50MΩ； 在湿热运输条件下，电源端子与外壳之间的绝缘电阻不小于 2MΩ；
1.2.3 预热 开机后预热时间：≥ 20 分钟
1.2.4 几点注意问题 ! ⑴ 请不要在多尘、震动、日光直射、有腐蚀气体等不良环境下使用。 ⑵ 仪器长期不使用，请将其放在原始包装箱或相似箱子中储存在温度为 5℃～40℃， 相对湿度不大于 85%RH 的通风室内，空气中不应含有腐蚀测量仪的有害杂质，且 应避免日光直射。 ⑶ 本仪器已经经过仔细设计以减少因 AC 电源端输入带来的杂波干扰，然而仍应尽量 使其在低杂讯的环境下使用，如果无法避免，请安装电源滤波器。 ⑷ 本仪器后有散热风扇，左右有散热通风孔，以避免内部温度升高影响精度，请确 保仪器处于良好通风状态下。 ⑸ 请勿频繁开关仪器，以免造成存储数据的丢失。
1.4.2 绝缘强度 在参比工作条件下，电源端子与外壳之间能承受额定电压为 1.5kV，频率为 50Hz 的交
流电压 1 分钟，无击穿及飞弧现象。
1.4.3 泄漏电流 泄漏电流不大于 3.5mA。
1.5 电磁兼容性
1.5.1 电源瞬态敏感度按 GB6833.4 的要求。 1.5.2 传导敏感度按 GB6833.6 的要求。 1.5.3 辐射干扰按 GB6833.10 的要求。
极大地方便了用户编程。
z HANDLE 接口: 该接口可使仪器与元件的机械处理设备相同步并检测分选元件，将分档

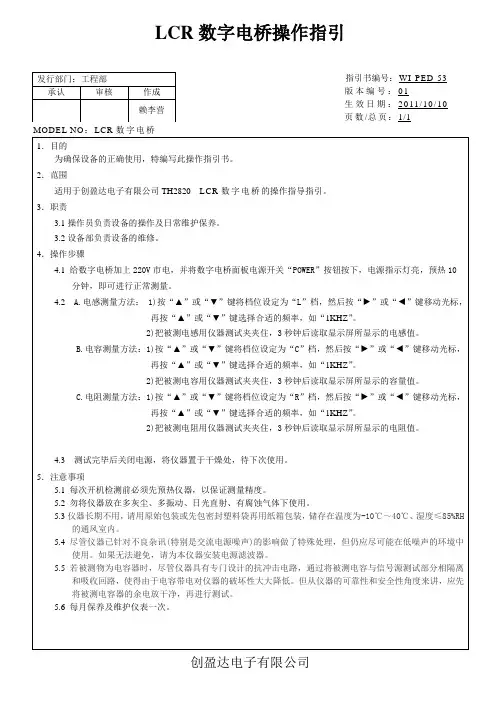

LCR数字电桥操作指引

LCR数字电桥操作指引

2)把被测电感用仪器测试夹夹住，3秒钟后读取显示屏所显示的电感值。
B.电容测量方法：1)按“▲”或“▼”键将档位设定为“C”档，然后按“►”或“◄”键移动光标，再按“▲”或“▼”键选择合适的频率，如“1KHZ”。
2)把被测电容用仪器测试夹夹住，3秒钟后读取显示屏所显示的容量值。
C.电阻测量方法：1)按“▲”或“▼”键将档位设定为“R”档，然后按“►”或“◄”键移动光标，再按“▲”或“▼”键选择合适的频率，如“1KHZ”。
3.2设备部负责设备的维修。
4．操作步骤
4.1给数字电桥加上220V市电，并将数字电桥面板电源开关“POWER”按钮按下，电源指示灯亮，预热10分钟，即可进行正常测量。
4.2A.电感测量方法：1)按“▲”或“▼”键将档位设定为“L”档，然后按“►”或“◄”键移动光标，再按“▲”或“▼”键选择合适的频率，如“1KHZ”。
LCR数字电桥操作指引
发行部门：工程部
承认
审核
作成
赖李营
指引书编号：WI-PED-53
版本编号：01
生效日期：2011/10Байду номын сангаас10
页数/总页：1/1
1．目的
为确保设备的正确使用，特编写此操作指引书。
2．范围
适用于创盈达电子有限公司TH2820LCR数字电桥的操作指导指引。
3．职责
3.1操作员负责设备的操作及日常维护保养。
5.6每月保养及维护仪表一次。
MODEL NO：LCR数字电桥
创盈达电子有限公司
2)把被测电阻用仪器测试夹夹住，3秒钟后读取显示屏所显示的电阻值。
4.3测试完毕后关闭电源，将仪器置于干燥处，待下次使用。
5．注意事项
5.1每次开机检测前必须先预热仪器，以保证测量精度。
LCR数字电桥操作规程

LCR数字电桥操作规程

4、“方式”键：选择被测件为串联或并联方式，一般选择串联方式。
5、“清零”键：对短路、开路清零校准。
二、操作方法
1、将测试夹具或测试电缆连接仪器面板的HD、HS、LD、LS四个测试端。使用测试电缆时，应将HD与HS短接；LD与LS短接。对有屏蔽外壳的被测件，应把屏蔽层与仪器“地”相连。
2、接通仪器电源。
3、清零校准。按“清零”键，窗口A显示“CLEAR”；窗口B显示“SH”。用阻值近似于零的低阻导线将测试端可靠短接，再按“清零”键，仪器短路清零，窗口A显示“CLEAR”，窗口B显示“OP”；将仪器测试端开路，第三次按“清零”键，仪器开路清零，并退出清零状态。
4、测试元器件。将待测器件插入夹具或连接到测试电缆线上，按“LCR”键，选择需测参数，仪器自动选择最佳量程，并由A、B窗口显示输出（A窗口显示R、L参数时，B窗口显示Q值；A窗口显示C参数时，B窗口显示D%值）。如果待测元件数量多，可按“锁定”键，仪器将锁定当前最佳量程，可提高测试效率。
三、意事项
1、用测试电缆时，应将HD与HS短接，LD与LS短接。
2、测试时，选择没有强磁场的环境中进行测试，并应将被测物放置在绝缘台面上测量。
3、带高压的电容，应该先将它放电，然后再进行测试。
4、用前必须熟读说构检定为准。
编制
审核
批准
日期
日期
日期
文件号
YLJ-4
LCR数字电桥操作规程
检测设备操作规程
版本号
A
生效日期
即时
修改号
第1页
共1页
一、键功能说明
1、“LCR”键：显示参数选择键。将仪器选择至所需参数测量状态。
2、“频率”键：设定测试信号的频率（10KHz、1KHz、100Hz、），按检验标准的规定选择。

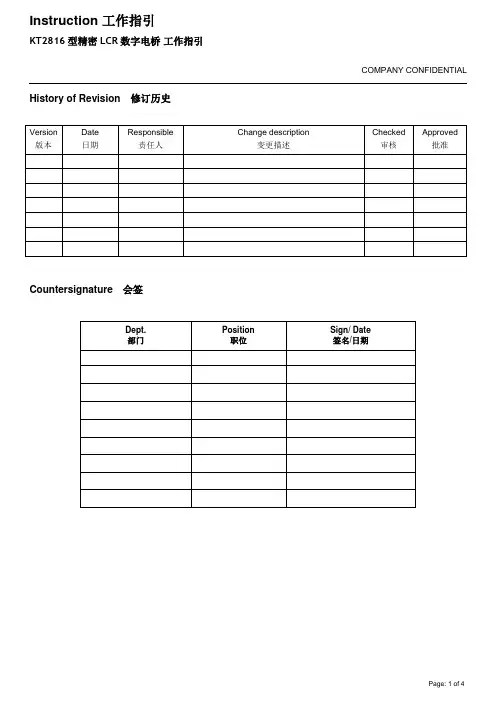

KT2816型精密LCR数字电桥工作指引

KT2816型精密LCR数字电桥工作指引

History of Revision修订历史Countersignature会签1. 目的本作业规范的目的是规定KT2816测量仪的使用方法，便于正确使用LCR自动测量仪测试电阻、电容、电感等器件是否满足规定的质量要求。

2.范围本作业规范适用于本公司所有电阻、电容、电感类器件的测量。

3．内容3.1 KT2816电桥工作环境3.1.1温度10-30℃；3.1.2要求放置于通风良好的工作场所，以免仪器因过热而损坏。

3.2 使用3.2.1检查测试夹具是否正确连接，HD和HS为同一组，LD和LS为同一组。

将KT2816电桥的电源线连接到电源插座，按前板的电源钮接通AC电源,检查 LCD显示是否正常。

3.2.2开机预热至少10分钟，确认LCR电桥是能正常工作。

3.2.3显示面板说明3.2.4反复按“参数”选择不同的测试模试：Rp/Q、Rs/Q：电阻测量；Ls/Q、Lp/Q：电感测量；Z/D：阻抗测量；Cs/D、Cp/D：电容测量；3.2.5按仪器的“频率”键选择测试频率，设置条件参见表一（表一）种：开路与短路。

操作步骤如下：3.2.6.1开路●测试夹具必须开路，不得连接任何元件；●按“清零”键；●“清零”指示灯常亮3.2.6.2短路●测试夹具必须短路（可便夹具的两接头有效接触）；●按“清零”键；●“清零”指示灯常亮3.2.6.3归零异常时不可以使用，应立即通知工程师处理；3.2.7将需要量测的元件放在静电台面上，用测试夹具与被测物料的两端连接后，电桥显示屏所显示的值为该物料的LCR值。

3.2.8测试完毕后将电源关掉。

3.3 仪器保养及维护3.3.1清洁：使用柔软之布料并沾上中性清洁剂或清水之混合液来清洁仪器。

严禁使用苯、石油醚等有机溶剂来擦试仪器。

3.4 注意事项3.4.1仪器必须有效接地；3.4.2仪器必须定期校验，并确认使用时在有效期内；4. 相关文件无5. 使用表单无。

LCR数字电桥-说明书

LCR数字电桥-说明书

L C R 数字电桥LW2812C/LW2811C使用说明INSTRUCTloNMANUAL■香港龙威仪器仪表有限公司使用说明书LW2812C/LW2811CLCR数字电桥一、概述LW2812C/LW2811C型LCR数字电桥是以微处理技术为基础的自动测量电感量L、电容量C、电阻R、品质因数Q、损耗角正切值D、品质因素Q的智能化参数测量仪器。

本仪器将实用的功能，良好的性能，及便利的操作融为一体，可广泛用于工、院校等各类用户对元件参数进行精确测量。

本仪器采用了先进的测量原理和五端测量技术，可以长时间精确测量而无需专门调校。

为保证仪器的精确测量，可通过仪器的清“0”功能将由于测试夹所引起的杂散电容和引线电阻予以清除。

二.使用前的注意事项2.1检查电源电压LW2812C/LW2811C 由220V ± 10%的交流电压（交流频率为50Hz）供电，电源插座于仪器后面板，保险丝也位于电源插座内。

如果跟换保险丝清依照以下步骤进行：•使用一字型起子来撬开保险座外盖（外盖上有一小凹槽）•装上慢融式，1A,250V保险丝。

•再把保险座外盖装上即可。

警告：为避免雷击，请使用接地交流电源插座。

22操作环境LW2812C/LW2811C可正常工作的室温范围是O C到40 C。

如果超出此范围可能会使仪器出现故障。

不要将仪器置在有强烈磁场或是强电场的环境下测量，因为测量的结果可能会受到影响而失去精确度。

2.3仪器的安装和操作请放置LW2812C/LW2811C在通风良好的工作场所，以免仪器因过热而损坏。

2.4仪器测试夹具或测试电缆应保持清洁，以保证测试件接触良好。

11［耳斤苇“秋飞IID HS IJ LD图一LW2812C/LW2811C 前面板图⑴电源开关控制仪器电源开或关(2) 功能指示四年制LED指示灯，用于指示当前测量参数，L、C、R O(3) 主参数显示五位LED数码管，用于显示L、C、R参数值。

(4) 主参数但未必指示三只LED指示灯，用于指示当前显示主参数的单位。

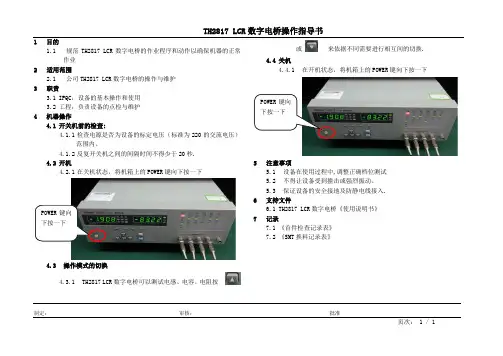

TH2817 LCR数字电桥操作指导书

TH2817 LCR数字电桥操作指导书

TH2817 LCR 数字电桥操作指导书
制定： 审核： 批准
页次： 1 / 1
1
目的
1.1 规范TH2817 LCR 数字电桥的作业程序和动作以确保机器的正常
作业 2 适用范围
2.1 公司TH2817 LCR 数字电桥的操作与维护 3
职责
3.1 IPQC ：设备的基本操作和使用 3.2 工程：负责设备的点检与维护 4
机器操作
4.1 开关机前的检查:
4.1.1 检查电源是否为设备的标定电压（标准为220的交流电压）
范围内。

4.1.2 反复开关机之间的间隔时间不得少于20秒. 4.2 开机
4.2.1 在关机状态，将机箱上的POWER 键向下按一下
4.3 操作模式的切换
4.3.1 TH2817 LCR 数字电桥可以测试电感、电容、电阻按
或
来依据不同需要进行相互间的切换.
4.4 关机
4.4.1 在开机状态，将机箱上的POWER 键向下按一下
5
注意事项
5.1 设备在使用过程中,调整正确档位测试 5.2 不得让设备受到撞击或强烈振动。

5.3 保证设备的安全接地及防静电线接入. 6
支持文件
6.1 TH2817 LCR 数字电桥《使用说明书》 7
记录
7.1 《首件检查记录表》 7.2 《SMT 换料记录表》。

LCR数字电桥操作指导书

参数 L 频率 100HZ、120HZ 1KHZ 10KHZ C 100HZ、120HZ 1KHZ 10KHZ R Q D 测量范围 1UH~9999H 0.1UH~999.9H 0.01UH~99.99H 1PF~19999UF 0.1PF~1999.9UF 0.01PF~19.99UF 0.1mΩ~99.99MΩ 0.01~999 0.01%~999%
有限公司
文 件 编 号
EM-006 A0 第 1/3 页
LCR 数字电桥操作规范
版 页
次 数
修 订 履 历
版 次
A0
日 期
修 改 摘 要 (Excerpts)
初版建立
备 注
核
订
梁剑光
2017 年 1 月 27 日
公布实施日期：2017 年 1 月 28 日
年 月 日
2017 年 1 月 26 日
有限公司
主 题
LCR 数字电桥操作规范
主办单位
品质部
第
3
/
3
页
3.2.2．按“LCR”键选择 L，C 和 R。 3.2.3 副参数(品质因数 Q 和损耗角 D)则随着选择“LCR”自动转换：C－D，L－Q，R－Q。 3.3 实施测量： 用测试夹夹住被测零件（注意:有极性的不能把极性接反） ，进行测试。 4.0 注意事项： 4.1 选对测试条件，不然测试参数相差悬殊。 4.2 本仪器必须在恒温 20~26℃条件下测试，否则测试结果相差太大。
有限公司
主 题
LCR 数字电桥操作规范
主办单位
品质部
第
2
/
3
页
1.目的： 制订本指导书，使数字 LCR 电桥操作有依可据； 2.范围：本数字 LCR 电桥； 3.使用介绍： 3.1 开机预热 插上电源插头，打开电源开关，预热 10 分钟,待机内达到热平衡后，进行正常测试。 3.2 清“0”校准： 按“清零”键，将测试表笔相互短接，仪器显示器 A 区显示“CLEAR” ，显示器 B 区显示“SH”(short)。 将测试夹短接(夹在一起)，按“清零”键，仪器短路清“0” ，然后 A 显示“CLEAR” ，B 显示“OP” （open） 。 将仪器测试夹开路，按“清零”键，仪器开路清“0”后退出清“0”状态。 注：若测试夹短路或开路不可靠，按了清零键后，仪器不进行清“0”操作直接退回测试状态。 3.2 测量条件选择 根据被测零件选择相应的频率、方式和零件类型（L、C、R） 3.2.1 频率：按“频率”键，依规格书要求选择频率（100HZ、1KHZ、10KHZ） ，无要求时，按下表选 取（因本仪器不提供 120HZ 的频率，当测量条件为 120HZ 时，近似选 100HZ） 。

TH2816ALCR操作说明书

表格编号：D.QA.R.006 版别:1表格编号：D.QA.R.006 版别:1审核承办N ：匝比 L k ：漏感量初、次级电感量的测量：如图2，可直接测量初级电感量L1和次级电感量L2，测量参数用L S -R S ，还可同时测等效串联电阻。

注意测量时其他绕组开路，测量结果包括电容C 的影响。

漏电感的测量：如图3，将次级短路测量初级电感量，可测量得到漏感量 L k 。

初次级间电容量测量：如图4，测量参数用C P -R P ，可测量初、次级电容。

主要参数（右图）：R1：初级磁损与铜损 R2：次级磁损与铜损C1：初级极间电容 C2：次级极间电容表格编号：D.QA.R.006 版别:1设备名称宽频LCR 数字电桥仪器型号TH2816A 仪器编号2、变压器的正确测量互感量的测量：如图5，测量参数选用L ，可直接测得互感量，测量时注意同名端的连接。

批准注意：A 、V1接近V2时可用任何测试电平；V1>V2，使用高测试电平，反之用低测试电平。

B 、此方法仅适用于低匝比的测量。

匝比的测量：测量时打开电压电流监视（V m /I m ），先按照图2测量初级阻抗，记录初级电压V1和阻抗Z1，然后HD 和LD ，将HS 和LS 接至次级测量，如图6，并如图5一样将初次级在低端联在一起，记下次级电压读数V2和阻抗Z2。

1)、N=V1/V2； 2)、N=V1/V2=Z1*I/Z2*I=Z1/Z2 （V1，V2是指初次级上的实际值）L1：初级电感 L2：次级电感M ：初、次级互感 C ：初、次级电容惠阳信科电子厂程题目：质量体系文件题目：质量体系文件控惠阳信科电子厂程题目：质量体系文件控更改惠信阳科电子厂程题目：质量体系文件题目：质量体系文件控惠阳信科电子厂程题目：质量体系文件控更改变压器参数表格编号：D.QA.R.006 版别:1。

THS2810型LCR数字电桥

第一章概述1.1 引言TH2810系列元件参数测试仪是本公司最新研制的高精度、宽范围的测量仪器，能自动测量电感量L、电容量C、电阻值R、复阻抗|Z|、品质因数Q和损耗角正切值D等元件参数，仪器将强大的功能、优越的性能及简单的操作结合在一起，既能适应生产现场高速测量的需要，又能满足质检、计量、科研实验等部门精密检测的需要。

仪器设有简单的分选功能，参数设定简便易行，结果指示直观，同时对合格信号可以选择讯响以供辨别。

为满足不同使用场合的需求，仪器可通过分选接口与自动测试机连接，从而实现自动化测试。

本系列仪器采用先进的测量原理与五端测量技术，可长期精确测量而无需专门调校。

为保证仪器的精确测量，可通过仪器的清零功能将存在于测试端上的杂散电抗和引线电阻进行清“0”。

仪器提供有通用测量夹具和五端测试电缆各一付以供用户选择。

本说明书描述了TH2810/TH2618/TH2775型测试仪器的技术指标、操作、维护等方面的内容。

其中，TH2810为LCR数字电桥，可测试电感量L、电容量C、电阻值R、阻抗值Z、品质因数Q和损耗角正切值D等所有参数；TH2618为电容测量仪，可测试电容量C和损耗角正切值D；TH2775为电感测量仪，可测试电感量L和品质因数Q。

即TH2618和TH2775仅仅完成TH2810的部分功能，在下面的描述中，所有的内容对TH2810皆适用，有关电容量C和损耗角正切值D的内容对TH2618适用，有关电感量L和品质因数Q的内容对TH2775适用，仅适用于TH2618或TH2775的内容另外加有标注。

1.2 主要技术指标1.2.1 测量参数型号参数TH2810 L、C、R、|Z|、Q、DTH2618 C、DTH2775 L、Q其中：表1-1 测量参数L电感量、C电容量、R电阻值、|Z|复阻抗、Q品质因数、Ｄ损耗角正切值1.2.2 测量频率100Hz、120Hz、1kHz、10kHz±0.02％- 1 -1.2.3 测量范围参数频率测量范围100Hz、120Hz 1μH～99999H1kHz 0.1μH～9999.9HL10kHz 0.01μH～999.99H100Hz、120Hz 1pF～99999μF1kHz 0.1pF～9999.9μFC10kHz 0.01pF～999.99μFR、|Z| 0.1mΩ～999.99MΩQ 0.0001 ～9999D 0.0001～9.999表1-2 测量范围1.2.4 测量精度参数频率精度100、120Hz ±[1μH+0.1%(1+L/2000H+2mH/L)] (1+1/Q)1kHz ±[0.1μH+0.1%(1+L/200H+0.2mH/L)] (1+1/Q) L10kHz ±[0.01μH+0.1%(1+L/10H+0.04mH/L)] (1+1/Q)100、120Hz ±[1pF+0.1%(1+1000pF/Cx+Cx/1000μF)] (1+Dx)1kHz ±[0.1 pF +0.1% (1+100pF/Cx+Cx/100μF)] (1+Dx) C10kHz ±[0.01pF+0.1% (1+20pF/Cx+Cx/4μF)] (1+Dx)R、|Z| ±[１mΩ+0.1%(1+R/2MΩ+2Ω/R)] (1+Q)100、120、1kHz ±[0.020+0.1% （Qx+1/Qx）) Q10kHz ±[0.020+0.2% （Qx+1/Qx）)100、120、1kHz ±0.0010(1+Dx2)D10kHz ±0.0015(1+Dx2)表1-3 测量精度1.2.5 测试信号电平0.3Vrms、1 Vrms±10％（空载）1.2.6 测试速度2.5次，量程锁定时约5次/秒- 2 -温度：0℃～40℃湿度：≤85％RH1.2.9 电源电压电压 220V±10％ 频率 50Hz±5％功耗 ≤40W1.2.10 体积和重量体积：330mm×100mm×310mm重量：约3.5kg1.3 主要功能1.3.1显示方式参数、显示：主参数直读方式L、C 、R和 |Z|，五位显示。

TH2811A型LCR数字电桥操作规范
