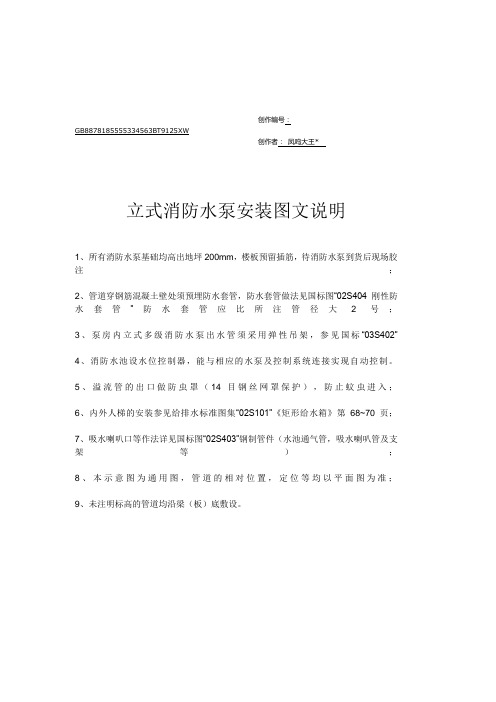

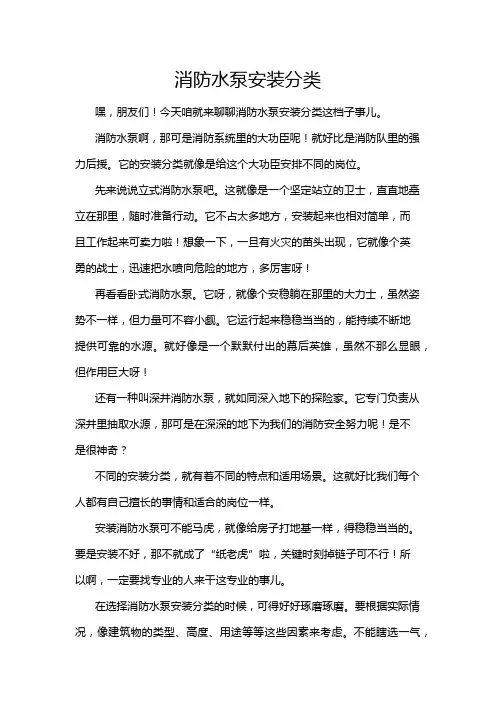

立式消防水泵安装图文说明
1、所有消防水泵基础均高出地坪200mm，楼板预留插筋，待消防水泵到货后现场胶注；
2、管道穿钢筋混凝土壁处须预埋防水套管，防水套管做法见国标图“02S404刚性防水套管”防水套管应比所注管径大2号；
3、泵房内立式多级消防水泵出水管须采用弹性吊架，参见国标“03S402”
4、消防水池设水位控制器，能与相应的水泵及控制系统连接实现自动控制。
5、溢流管的出口做防虫罩（14目钢丝网罩保护），防止蚊虫进入；
6、内外人梯的安装参见给排水标准图集“02S101”《矩形给水箱》第68~70页；
7、吸水喇叭口等作法详见国标图“02S403”钢制管件（水池通气管，吸水喇叭管及支架等）；
8、本示意图为通用图，管道的相对位置，定位等均以平面图为准；
9、未注明标高的管道均沿梁（板）底敷设。
名称：
1、弹性座封闸阀（明杆）；
2、不锈钢金属波纹管（10波）；
3、拉杆伸缩过滤器（YSTF型）；
4、水力遥控浮球阀；
5、偏心异经管；
6、同心异经管；
7、多功能水泵控制阀；
8、真空压力表；
9、压力表；
10、吸水喇叭口及支架（钢制）；
11、溢流喇叭口（钢制）；
12、弹性支架；
13、弹性吊架；
14、防虫罩（14目钢丝网罩保护）；
15、ZDII型橡胶隔震器；
16、刚性防水套管；
17、泄压/持压阀
创作编号：
GB8878185555334563BT9125XW
创作者：凤呜大王*。

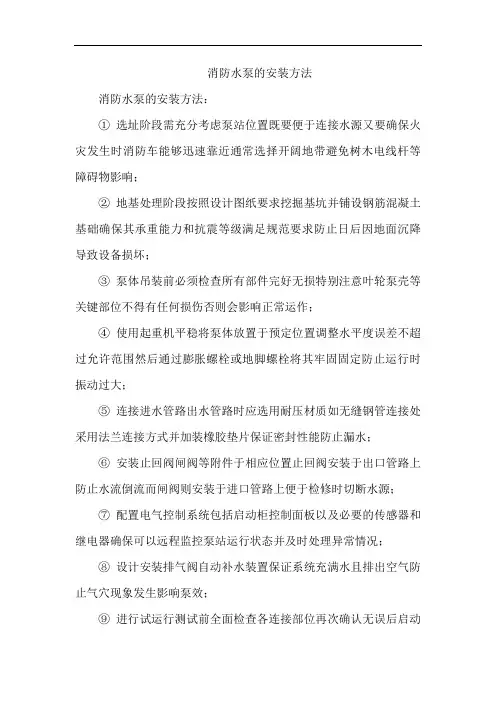

消防水泵的安装方法
消防水泵的安装方法：
①选址阶段需充分考虑泵站位置既要便于连接水源又要确保火灾发生时消防车能够迅速靠近通常选择开阔地带避免树木电线杆等障碍物影响；
②地基处理阶段按照设计图纸要求挖掘基坑并铺设钢筋混凝土基础确保其承重能力和抗震等级满足规范要求防止日后因地面沉降导致设备损坏；
③泵体吊装前必须检查所有部件完好无损特别注意叶轮泵壳等关键部位不得有任何损伤否则会影响正常运作；
④使用起重机平稳将泵体放置于预定位置调整水平度误差不超过允许范围然后通过膨胀螺栓或地脚螺栓将其牢固固定防止运行时振动过大；
⑤连接进水管路出水管路时应选用耐压材质如无缝钢管连接处采用法兰连接方式并加装橡胶垫片保证密封性能防止漏水；
⑥安装止回阀闸阀等附件于相应位置止回阀安装于出口管路上防止水流倒流而闸阀则安装于进口管路上便于检修时切断水源；
⑦配置电气控制系统包括启动柜控制面板以及必要的传感器和继电器确保可以远程监控泵站运行状态并及时处理异常情况；
⑧设计安装排气阀自动补水装置保证系统充满水且排出空气防止气穴现象发生影响泵效；
⑨进行试运行测试前全面检查各连接部位再次确认无误后启动
电机观察泵运转情况调整至最佳工作状态；
⑩组织验收小组对整个泵站进行全面检验包括外观检查尺寸复核性能测试等项目只有所有指标均合格才能正式投入使用；
⑪编制维护手册培训操作人员熟悉设备性能掌握日常保养技能定期检查更换易损件保证长期稳定运行；
⑫建立应急响应机制一旦遭遇突发故障能够快速响应及时修复恢复正常供水确保消防安全不受影响。

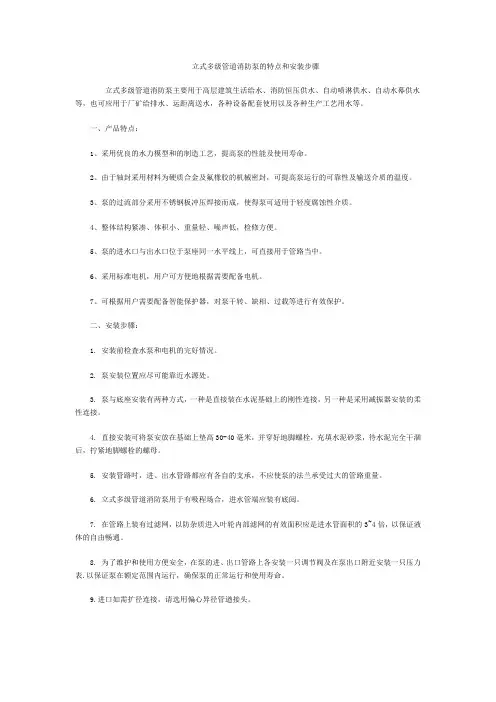

立式多级管道消防泵的特点和安装步骤立式多级管道消防泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋供水、自动水幕供水等，也可应用于厂矿给排水、运距离送水，各种设备配套使用以及各种生产工艺用水等。
一、产品特点：1、采用优良的水力模型和的制造工艺，提高泵的性能及使用寿命。
2、由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高泵运行的可靠性及输送介质的温度。
3、泵的过流部分采用不锈钢板冲压焊接而成，使得泵可适用于轻度腐蚀性介质。
4、整体结构紧凑、体积小、重量轻、噪声低，检修方便。
5、泵的进水口与出水口位于泵座同一水平线上，可直接用于管路当中。
6、采用标准电机，用户可方便地根据需要配备电机。
7、可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。
二、安装步骤：1. 安装前检査水泵和电机的完好情况。
2. 泵安装位置应尽可能靠近水源处。
3. 泵与底座安装有两种方式，一种是直接装在水泥基础上的刚性连接，另一种是采用减振器安装的柔性连接。
4. 直接安装可将泵安放在基础上垫高30-40毫米，并穿好地脚螺栓，充填水泥砂浆，待水泥完全干涸后，拧紧地脚螺栓的螺母。
5. 安装管路吋，进、出水管路都应有各自的支承，不应使泵的法兰承受过大的管路重量。
6. 立式多级管道消防泵用于有吸程场合，进水管端应装有底闼。
7. 在管路上装有过滤网，以防杂质进入叶轮内部滤网的有效面积应是进水管面积的3~4倍，以保证液体的自由畅通。
8. 为了维护和使用方便安全，在泵的进、出口管路上各安装一只调节阀及在泵出口附近安装一只压力表.以保证泵在额定范围内运行，确保泵的正常运行和使用寿命。
9.进口如需扩径连接，请选用偏心异径管遒接头。
/

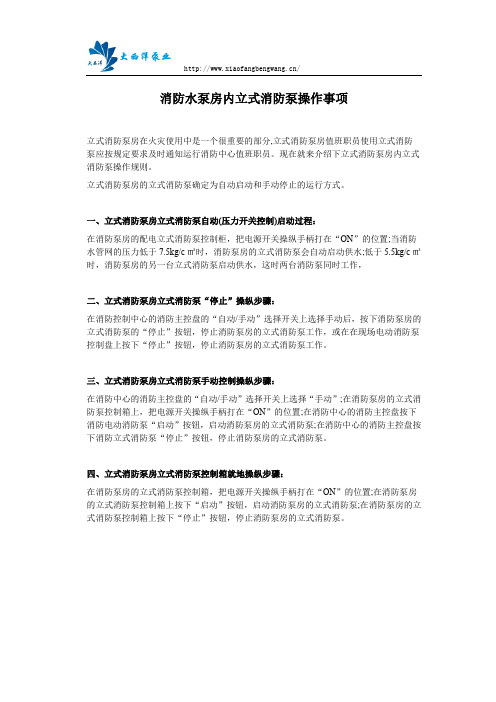

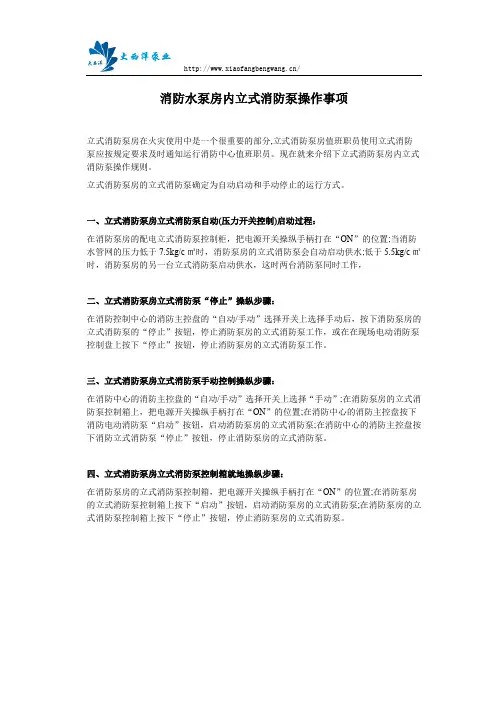

消防水泵房内立式消防泵操作事项
立式消防泵房在火灾使用中是一个很重要的部分,立式消防泵房值班职员使用立式消防泵应按规定要求及时通知运行消防中心值班职员。
现在就来介绍下立式消防泵房内立式消防泵操作规则。
立式消防泵房的立式消防泵确定为自动启动和手动停止的运行方式。
一、立式消防泵房立式消防泵自动(压力开关控制)启动过程：
在消防泵房的配电立式消防泵控制柜，把电源开关操纵手柄打在“ON”的位置;当消防水管网的压力低于7.5kg/c㎡时，消防泵房的立式消防泵会自动启动供水;低于5.5kg/c㎡时，消防泵房的另一台立式消防泵启动供水，这时两台消防泵同时工作，
二、立式消防泵房立式消防泵“停止”操纵步骤：
在消防控制中心的消防主控盘的“自动/手动”选择开关上选择手动后，按下消防泵房的立式消防泵的“停止”按钮，停止消防泵房的立式消防泵工作，或在在现场电动消防泵控制盘上按下“停止”按钮，停止消防泵房的立式消防泵工作。
三、立式消防泵房立式消防泵手动控制操纵步骤：
在消防中心的消防主控盘的“自动/手动”选择开关上选择“手动”;在消防泵房的立式消防泵控制箱上，把电源开关操纵手柄打在“ON”的位置;在消防中心的消防主控盘按下消防电动消防泵“启动”按钮，启动消防泵房的立式消防泵;在消防中心的消防主控盘按下消防立式消防泵“停止”按钮，停止消防泵房的立式消防泵。
四、立式消防泵房立式消防泵控制箱就地操纵步骤：
在消防泵房的立式消防泵控制箱，把电源开关操纵手柄打在“ON”的位置;在消防泵房的立式消防泵控制箱上按下“启动”按钮，启动消防泵房的立式消防泵;在消防泵房的立式消防泵控制箱上按下“停止”按钮，停止消防泵房的立式消防泵。

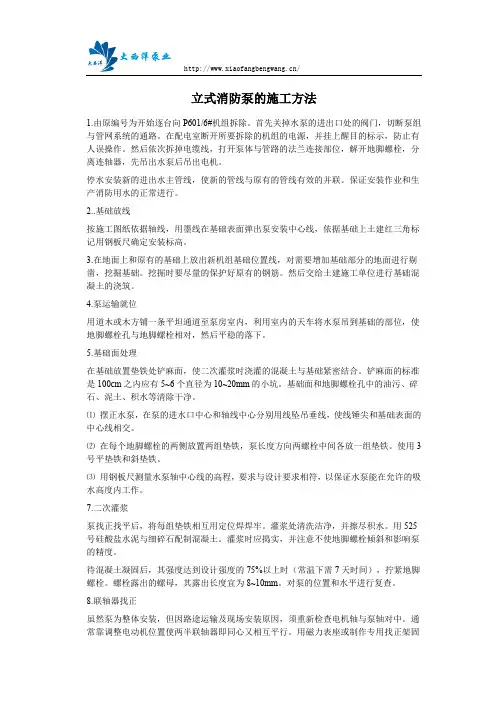

立式消防泵的施工方法1.由原编号为开始逐台向P601/6#机组拆除。
首先关掉水泵的进出口处的阀门，切断泵组与管网系统的通路。
在配电室断开所要拆除的机组的电源，并挂上醒目的标示，防止有人误操作。
然后依次拆掉电缆线，打开泵体与管路的法兰连接部位，解开地脚螺栓，分离连轴器，先吊出水泵后吊出电机。
停水安装新的进出水主管线，使新的管线与原有的管线有效的并联。
保证安装作业和生产消防用水的正常进行。
2..基础放线按施工图纸依据轴线，用墨线在基础表面弹出泵安装中心线，依据基础上土建红三角标记用钢板尺确定安装标高。
3.在地面上和原有的基础上放出新机组基础位置线，对需要增加基础部分的地面进行剔凿，挖掘基础。
挖掘时要尽量的保护好原有的钢筋。
然后交给土建施工单位进行基础混凝土的浇筑。
4.泵运输就位用道木或木方铺一条平坦通道至泵房室内，利用室内的天车将水泵吊到基础的部位，使地脚螺栓孔与地脚螺栓相对，然后平稳的落下。
5.基础面处理在基础放置垫铁处铲麻面，使二次灌浆时浇灌的混凝土与基础紧密结合。
铲麻面的标准是100cm之内应有5~6个直径为10~20mm的小坑。
基础面和地脚螺栓孔中的油污、碎石、泥土、积水等清除干净。
⑴摆正水泵，在泵的进水口中心和轴线中心分别用线坠吊垂线，使线锤尖和基础表面的中心线相交。
⑵在每个地脚螺栓的两侧放置两组垫铁，泵长度方向两螺栓中间各放一组垫铁。
使用3号平垫铁和斜垫铁。
⑶用钢板尺测量水泵轴中心线的高程，要求与设计要求相符，以保证水泵能在允许的吸水高度内工作。
7.二次灌浆泵找正找平后，将每组垫铁相互用定位焊焊牢。
灌浆处清洗洁净，并擦尽积水。
用525号硅酸盐水泥与细碎石配制混凝土。
灌浆时应捣实，并注意不使地脚螺栓倾斜和影响泵的精度。
待混凝土凝固后，其强度达到设计强度的75%以上时（常温下需7天时间），拧紧地脚螺栓。
螺栓露出的螺母，其露出长度宜为8~10mm。
对泵的位置和水平进行复查。
8.联轴器找正虽然泵为整体安装，但因路途运输及现场安装原因，须重新检查电机轴与泵轴对中。

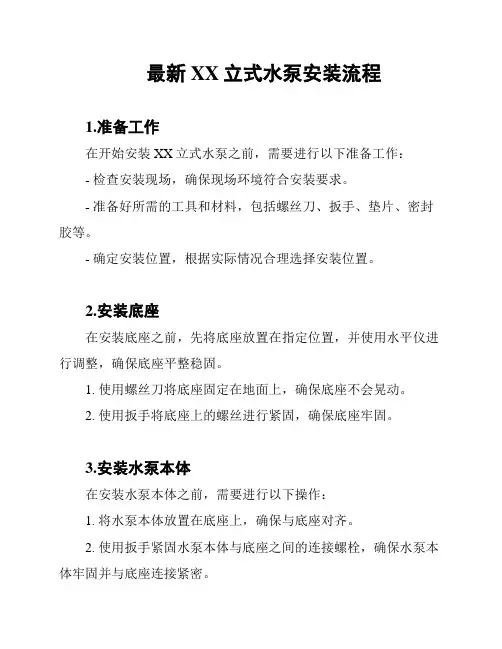

最新XX立式水泵安装流程1.准备工作在开始安装XX立式水泵之前，需要进行以下准备工作：- 检查安装现场，确保现场环境符合安装要求。
- 准备好所需的工具和材料，包括螺丝刀、扳手、垫片、密封胶等。
- 确定安装位置，根据实际情况合理选择安装位置。
2.安装底座在安装底座之前，先将底座放置在指定位置，并使用水平仪进行调整，确保底座平整稳固。
1. 使用螺丝刀将底座固定在地面上，确保底座不会晃动。
2. 使用扳手将底座上的螺丝进行紧固，确保底座牢固。
3.安装水泵本体在安装水泵本体之前，需要进行以下操作：1. 将水泵本体放置在底座上，确保与底座对齐。
2. 使用扳手紧固水泵本体与底座之间的连接螺栓，确保水泵本体牢固并与底座连接紧密。
4.连接管路在连接管路之前，需要注意以下事项：1. 检查管路连接口和水泵本体的连接口，确保无杂质和损坏。
2. 使用垫片和密封胶进行密封处理，防止漏水和松动现象发生。
5.电气接线电气接线是安装过程中重要的一步，需要严格按照以下步骤进行：1. 检查电源线和水泵电机的接线端子，确保接线端子无损坏和腐蚀。
2. 进行相应电气接线操作，根据所用电源和水泵电机的要求进行正确连接。
6.试运行和调试在完成安装后，进行试运行和调试是必要的：1. 打开水源和电源，启动水泵。
2. 观察水泵运行情况，检查是否有异常噪音、漏水等问题。
3. 根据需要进行水泵的调速和调节，确保水泵工作在最佳状态。
7.安全注意事项在安装过程中，需要注意以下安全事项：1. 使用人员必须穿戴好安全装备，如手套、护目镜等。
2. 确保电源已关闭并断开电源连接，避免电气伤害。
3. 在操作过程中，严禁将手伸进运转中的水泵内部。
以上即为最新XX立式水泵的安装流程，希望能对您有所帮助。
安装过程中如有任何疑问，请及时咨询相关专业人士。
请注意，根据具体情况进行适当调整和修改。
立式消防水泵安装图文说明
1、所有消防水泵基础均高出地坪200mm，楼板预留插筋，待消防水泵到货后现场胶注；
2、
3、2、管道穿钢筋混凝土壁处须预埋防水套管，防水套管做法见国标图“02S404刚性防水套管”防水套管应比所注管径大2号；
4、
5、3、泵房内立式多级消防水泵出水管须采用弹性吊架，参见国标“03S402”
6、
7、4、消防水池设水位控制器，能与相应的水泵及控制系统连接实现自动控制。
8、
9、5、溢流管的出口做防虫罩（14目钢丝网罩保护），防止蚊虫进入；
10、
11、6、内外人梯的安装参见给排水标准图集“02S101”《矩形给水箱》第68~70页；
12、
13、7、吸水喇叭口等作法详见国标图“02S403”钢制管件（水池通气管，吸水喇叭管及支架等）；
14、
15、8、本示意图为通用图，管道的相对位置，定位等均以平面图为准；
16、
17、9、未注明标高的管道均沿梁（板）底敷设。
名称：
1、弹性座封闸阀（明杆）；
2、不锈钢金属波纹管（10波）；
3、拉杆伸缩过滤器（YSTF型）；
4、水力遥控浮球阀；
5、偏心异经管；
6、同心异经管；
7、多功能水泵控制阀；
8、真空压力表；
9、压力表；
10、吸水喇叭口及支架（钢制）；
11、溢流喇叭口（钢制）；
12、弹性支架；
13、弹性吊架；
14、防虫罩（14目钢丝网罩保护）；
15、ZDII型橡胶隔震器；
16、刚性防水套管；
17、泄压/持压阀。
/

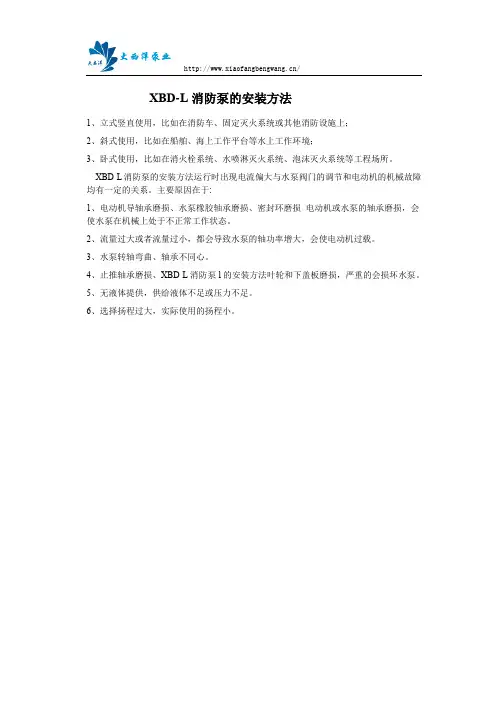

XBD-L消防泵的安装方法
1、立式竖直使用，比如在消防车、固定灭火系统或其他消防设施上；
2、斜式使用，比如在船舶、海上工作平台等水上工作环境；
3、卧式使用，比如在消火栓系统、水喷淋灭火系统、泡沫灭火系统等工程场所。
XBD-L消防泵的安装方法运行时出现电流偏大与水泵阀门的调节和电动机的机械故障均有一定的关系。
主要原因在于:
1、电动机导轴承磨损、水泵橡胶轴承磨损、密封环磨损电动机或水泵的轴承磨损，会使水泵在机械上处于不正常工作状态。
2、流量过大或者流量过小，都会导致水泵的轴功率增大，会使电动机过载。
3、水泵转轴弯曲、轴承不同心。
4、止推轴承磨损、XBD-L消防泵l的安装方法叶轮和下盖板磨损，严重的会损坏水泵。
5、无液体提供，供给液体不足或压力不足。
6、选择扬程过大，实际使用的扬程小。
立式消防水泵安装图文说明
1、所有消防水泵基础均高出地坪200mm，楼板预留插筋，待消防水泵到货后现场胶注；
2、管道穿钢筋混凝土壁处须预埋防水套管，防水套管做法见国标图“02S404刚性防水套管”防水套管应比所注管径大2号；
3、泵房内立式多级消防水泵出水管须采用弹性吊架，参见国标“03S402”
4、消防水池设水位控制器，能与相应的水泵及控制系统连接实现自动控制。
5、溢流管的出口做防虫罩（14目钢丝网罩保护），防止蚊虫进入；
6、内外人梯的安装参见给排水标准图集“02S101”《矩形给水箱》第68~70页；
7、吸水喇叭口等作法详见国标图“02S403”钢制管件（水池通气管，吸水喇叭管及支架等）；
8、本示意图为通用图，管道的相对位置，定位等均以平面图为准；
9、未注明标高的管道均沿梁（板）底敷设。
名称：
1、弹性座封闸阀（明杆）；
2、不锈钢金属波纹管（10波）；
3、拉杆伸缩过滤器（YSTF型）；
4、水力遥控浮球阀；
5、偏心异经管；
6、同心异经管；
7、多功能水泵控制阀；
8、真空压力表；
9、压力表；
10、吸水喇叭口及支架（钢制）；
11、溢流喇叭口（钢制）；
12、弹性支架；
13、弹性吊架；
14、防虫罩（14目钢丝网罩保护）；
15、ZDII型橡胶隔震器；
16、刚性防水套管；
17、泄压/持压阀。
