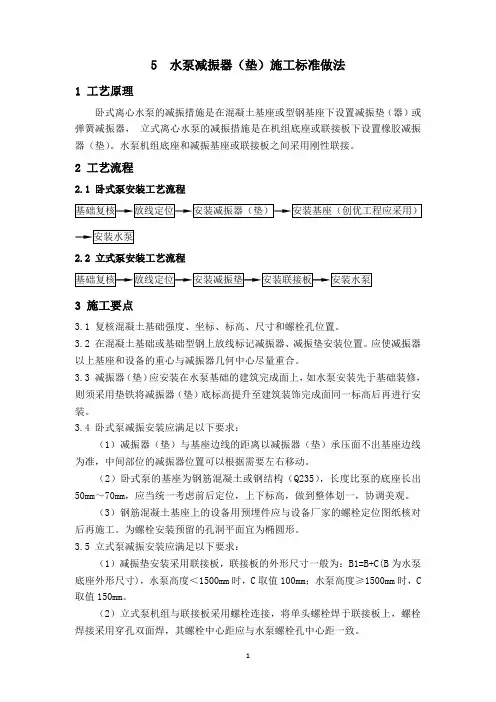

5 水泵减振器（垫）施工标准做法1 工艺原理卧式离心水泵的减振措施是在混凝土基座或型钢基座下设置减振垫（器）或弹簧减振器，立式离心水泵的减振措施是在机组底座或联接板下设置橡胶减振器（垫）。

水泵机组底座和减振基座或联接板之间采用刚性联接。

2 工艺流程2.1 卧式泵安装工艺流程2.2 立式泵安装工艺流程3 施工要点3.1 复核混凝土基础强度、坐标、标高、尺寸和螺栓孔位置。

3.2 在混凝土基础或基础型钢上放线标记减振器、减振垫安装位置。

应使减振器以上基座和设备的重心与减振器几何中心尽量重合。

3.3 减振器（垫）应安装在水泵基础的建筑完成面上，如水泵安装先于基础装修，则须采用垫铁将减振器（垫）底标高提升至建筑装饰完成面同一标高后再进行安装。

3.4 卧式泵减振安装应满足以下要求：（1）减振器（垫）与基座边线的距离以减振器（垫）承压面不出基座边线为准，中间部位的减振器位置可以根据需要左右移动。

（2）卧式泵的基座为钢筋混凝土或钢结构（Q235），长度比泵的底座长出50mm～70mm，应当统一考虑前后定位，上下标高，做到整体划一，协调美观。

（3）钢筋混凝土基座上的设备用预埋件应与设备厂家的螺栓定位图纸核对后再施工。

为螺栓安装预留的孔洞平面宜为椭圆形。

3.5 立式泵减振安装应满足以下要求：（1）减振垫安装采用联接板，联接板的外形尺寸一般为：B1=B+C(B为水泵底座外形尺寸)，水泵高度＜1500mm时，C取值100mm；水泵高度≥1500mm时，C 取值150mm。

（2）立式泵机组与联接板采用螺栓连接，将单头螺栓焊于联接板上，螺栓焊接采用穿孔双面焊，其螺栓中心距应与水泵螺栓孔中心距一致。

（3）联接板与混凝土基础采用二次浇灌地脚螺栓连接。

3.6 减振器的选用：减振器的减振效果主要取决于振动设备的扰动频率与减振器的自振频率之比，当其比值为2.5～5倍时，其减振效果最好。

当设备转速小于或等于1500r/min时，宜选用阻尼弹簧减振器；当设备转速大于1500r/min时，宜选用橡胶等弹性材料垫块或橡胶减振器。

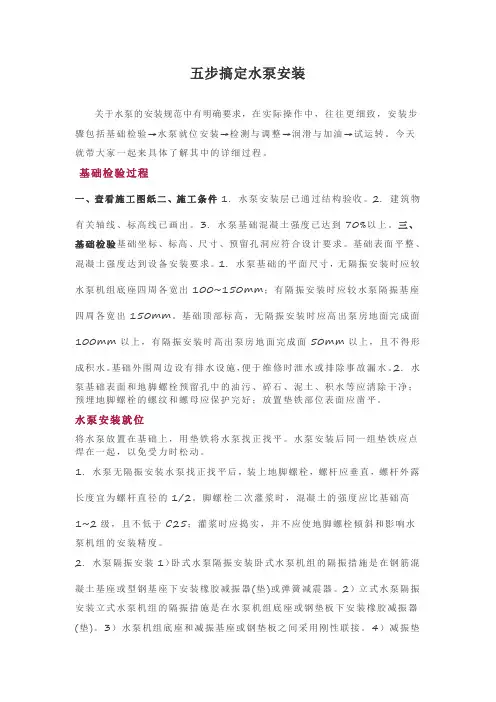

五步搞定水泵安装关于水泵的安装规范中有明确要求，在实际操作中，往往更细致，安装步骤包括基础检验→水泵就位安装→检测与调整→润滑与加油→试运转。

今天就带大家一起来具体了解其中的详细过程。

基础检验过程一、查看施工图纸二、施工条件1. 水泵安装层已通过结构验收。

2. 建筑物有关轴线、标高线已画出。

3. 水泵基础混凝土强度已达到70%以上。

三、基础检验基础坐标、标高、尺寸、预留孔洞应符合设计要求。

基础表面平整、混凝土强度达到设备安装要求。

1. 水泵基础的平面尺寸，无隔振安装时应较水泵机组底座四周各宽出100~150mm；有隔振安装时应较水泵隔振基座四周各宽出150mm。

基础顶部标高，无隔振安装时应高出泵房地面完成面100mm以上，有隔振安装时高出泵房地面完成面50mm以上，且不得形成积水。

基础外围周边设有排水设施，便于维修时泄水或排除事故漏水。

2. 水泵基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好；放置垫铁部位表面应凿平。

水泵安装就位将水泵放置在基础上，用垫铁将水泵找正找平。

水泵安装后同一组垫铁应点焊在一起，以免受力时松动。

1. 水泵无隔振安装水泵找正找平后，装上地脚螺栓，螺杆应垂直，螺杆外露长度宜为螺杆直径的1/2。

脚螺栓二次灌浆时，混凝土的强度应比基础高1~2级，且不低于C25；灌浆时应捣实，并不应使地脚螺栓倾斜和影响水泵机组的安装精度。

2. 水泵隔振安装1）卧式水泵隔振安装卧式水泵机组的隔振措施是在钢筋混凝土基座或型钢基座下安装橡胶减振器(垫)或弹簧减震器。

2）立式水泵隔振安装立式水泵机组的隔振措施是在水泵机组底座或钢垫板下安装橡胶减振器(垫)。

3）水泵机组底座和减振基座或钢垫板之间采用刚性联接。

4）减振垫或减振器的型号规格、安装位置应符合设计要求。

同一个基座下的减振器(垫)应采用同一生产厂的同一型号产品。

5）水泵机组在安装减振器(垫)过程中必须采取防止水泵机组倾斜的措施。
