TR260粗糙度仪使用说明书

粗糙度仪用户使用手册介绍粗糙度仪用户使用手册的目的和重要性，以及该手册提供的基本信息和指导。

粗糙度仪是一种用于测量表面粗糙度的仪器。

它通过评估表面上的不规则性来确定材料的粗糙程度。

以下是对粗糙度仪的定义、功能和常见应用领域的解释：定义粗糙度仪是一种用于测量表面粗糙度的设备，能够提供有关表面质量和均匀程度的详细信息。

它通常使用一种称为平均粗糙度指数（Ra）的度量标准来表示表面的平均粗糙度。

功能粗糙度仪的主要功能是测量材料表面的粗糙度，并提供定量和定性数据以描述这种粗糙度。

它通过运用传感器和针尖来检测表面上的微小差异，并根据测量结果生成相应的数据报告。

常见应用领域粗糙度仪在许多不同的领域中都有广泛的应用。

以下是一些常见的应用领域：制造业：粗糙度仪可以用于衡量加工过程中的表面质量，并确保产品符合规范要求。

质量控制：粗糙度仪可以用于检测产品表面的不良情况，从而确保产品质量稳定。

环境科学：粗糙度仪可以用于研究土壤、岩石和其他自然表面的粗糙度，以了解地表和环境的特征。

建筑工程：粗糙度仪可以用于评估建筑表面的质量，例如墙壁、地板和铺设材料。

以上是对粗糙度仪的基本介绍和常见应用的解释。

使用粗糙度仪之前，请确保在用户使用手册中找到相应的操作说明和安全注意事项。

在使用粗糙度仪之前，需要进行以下准备工作：电源连接：确保粗糙度仪已正确连接到电源。

使用适配器将粗糙度仪插入电源插座，并确保电源线没有受损或过度拉伸。

设备校准：在开始使用粗糙度仪之前，必须对设备进行校准。

校准过程将确保粗糙度仪能够准确测量样品的粗糙度。

请参考粗糙度仪的用户手册，按照其中的说明进行校准。

样品准备：在开始测量之前，确保样品已被适当准备好。

清洁样品表面，清除表面上的杂质或污渍。

确保样品处于稳定的位置，并避免外界干扰，以确保测量结果的准确性。

完成以上准备工作后，你就可以开始使用粗糙度仪进行测量了。

请遵循粗糙度仪的使用说明，以获得准确的测量结果。

本手册提供使用粗糙度仪的具体步骤和注意事项，包括仪器的使用方法、参数设置、数据读取和解读等。

粗糙度仪使用说明书简 介粗糙度仪又称为便携式粗糙度仪、粗糙度表面测量仪、粗糙度仪价格、粗糙度仪厂家、表面粗糙度测量仪、表面粗糙度测试仪、粗糙度检测仪、机加工粗糙度测试仪、粗糙度测试仪厂家、粗糙度测试仪价格、袖珍表面粗糙度仪,数字式粗糙度仪,便携式粗糙度检测仪,表面粗糙度测定仪,数显粗糙度仪,手持式粗糙度检测仪,金属表面粗糙度测量仪,粗糙度测试仪,便捷式粗糙度仪,数字式表面粗糙度仪,数显粗糙度测试仪,便携式粗糙度测试仪,袖珍式表面粗糙度仪价格,袖珍式表面粗糙度仪,便携式粗糙度测量仪,便携式表面粗糙度仪,表面粗糙度检查仪,手持式粗糙度测量仪、手持式粗糙度仪、便携式粗糙度仪、精密粗糙度测试仪、袖珍式粗糙度测量仪、袖珍式粗糙度检测仪、表面粗糙度检验仪、手持粗糙度测量仪、表面粗糙度检查仪、手持粗糙度仪、手持式粗糙度测量仪、高精度粗糙度仪是适合于生产现场环境和移动测量需要的一种手持式仪器，可测量多种机加工零件的表面粗糙度，可根据选定的测量条件计算相应的参数，并在显示器上显示出全部测量参数和轮廓图形。

该仪器它操作简便，功能全面，测量快捷，精度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全面严格执行了国际标准。

测量参数符合国际标准并兼容美国、德国、日本、英国等国家的标准。

适用于车间检定站、实验室、计量室等环境的检测。

一、概述OU1300型表面粗糙度测量仪是适合于生产现场环境和移动测量需要的一种手持式仪器，可测量多种机加工零件的表面粗糙度，可根据选定的测量条件计算相应的参数，并在显示器上显示出全部测量参数和轮廓图形。

该仪器它操作简便，功能全面，测量快捷，精度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全面严格执行了国际标准。

测量参数符合国际标准并兼容美国、德国、日本、英国等国家的标准。

适用于车间检定站、实验室、计量室等环境的检测。

1.1 主要特点●机电一体化设计，体积小，重量轻，使用方便；●采用 DSP 芯片进行控制和数据处理，速度快，功耗低；●大量程，多参数 Ra,Rz,Rq,Rt。

简 介便携式粗糙度测量仪又称为便捷式粗糙度测量仪、小型粗糙度测量仪、便携式粗糙度测量仪报价、携带式粗糙度测量仪、手持式便携式粗糙度测量仪、便携式粗糙度检测仪、便携式粗糙度测量仪、便携式粗糙度测试仪、表面粗糙度测量仪、表面粗糙度测试仪、粗糙度检测仪、机加工粗糙度测试仪、便携式粗糙度测量仪厂家、便携式粗糙度测量仪价格、袖珍表面粗糙度仪、数字式粗糙度仪、便携式粗糙度检测仪、表面粗糙度测定仪、数显粗糙度仪、粗糙度仪、便携式粗糙度仪、粗糙度测量仪、袖珍表面粗糙度仪、数字式粗糙度仪、便携式粗糙度检测仪、表面粗糙度测定仪、数显粗糙度仪、手持式粗糙度检测仪、金属表面粗糙度测量仪、粗糙度测试仪、便捷式粗糙度仪、数字式表面粗糙度仪、数显粗糙度测试仪、便携式粗糙度测试仪、袖珍式表面粗糙度仪价格、袖珍式表面粗糙度仪、便携式粗糙度测量仪、便携式表面粗糙度仪、表面粗糙度检查仪、手持式粗糙度测量仪、手持式粗糙度仪、便携式粗糙度仪、精密粗糙度测试仪、袖珍式粗糙度测量仪、袖珍式粗糙度检测仪、表面粗糙度检验仪、手持粗糙度测量仪、表面粗糙度检查仪、手持粗糙度仪、手持式粗糙度测量仪、高精度粗糙度仪是适合于生产现场环境和移动测量需要的一种手持式仪器，可测量多种机加工零件的表面粗糙度，可根据选定的测量条件计算相应的参数，并在显示器上显示出全部测量参数和轮廓图形。

该仪器它操作简便，功能全面，测量快捷，精度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全面严格执行了国际标准。

测量参数符合国际标准并兼容美国、德国、日本、英国等国家的标准。

适用于车间检定站、实验室、计量室等环境的检测。

一、概述OU1300型表面粗糙度测量仪是适合于生产现场环境和移动测量需要的一种手持式仪器，可测量多种机加工零件的表面粗糙度，可根据选定的测量条件计算相应的参数，并在显示器上显示出全部测量参数和轮廓图形。

该仪器它操作简便，功能全面，测量快捷，精度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全面严格执行了国际标准。

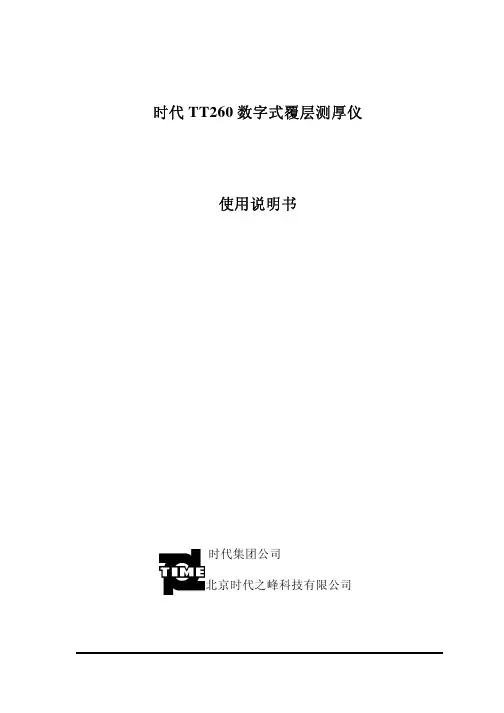

时代TT260数字式覆层测厚仪使用说明书时代集团公司北京时代之峰科技有限公司1概述_________________________________________________________________1 1.1测量原理_____________________________________________________________1 1.2标准配置及可选_______________________________________________________21.2.1标准配置_________________________________________________________21.2.2可选件___________________________________________________________2 1.3仪器各部分名称_______________________________________________________31.3.1仪器各部分名称___________________________________________________31.3.2测头各部分名称___________________________________________________31.3.3屏幕显示_________________________________________________________4 1.4技术参数_____________________________________________________________41.4.1测量范围及测量误差（见附录1）_____________________________________41.4.2使用环境_________________________________________________________41.4.3电源_____________________________________________________________41.4.4外型尺寸和重量___________________________________________________4 2仪器的使用____________________________________________________________52.1基本测量步骤_________________________________________________________5 2.2各项功能及操作方法___________________________________________________62.2.1测量方式（单次测量⇔连续测量）____________________________________62.2.2工作方式（直接方式⇔成组方式）____________________________________62.2.3统计计算_________________________________________________________72.2.4存贮_____________________________________________________________82.2.5删除_____________________________________________________________82.2.6设置限界_________________________________________________________92.2.7打印_____________________________________________________________92.2.8与PC机通讯_____________________________________________________102.2.9单位制式转换（公制<=>英制）_____________________________________102.2.10操作一览表______________________________________________________112.2.11关于测量和误差的说明_____________________________________________11 3仪器的校准___________________________________________________________123.1校准标准片（包括箔和基体）___________________________________________12 3.2基体________________________________________________________________12 3.3校准方法____________________________________________________________123.3.1零点校准________________________________________________________133.3.2二点校准________________________________________________________133.3.3修改组FX中的校准值_____________________________________________15 3.4基本校准的修正______________________________________________________15 4影响测量精度的因素___________________________________________________164.1影响因素相关表______________________________________________________16 4.2影响因素的有关说明__________________________________________________16 4.3使用仪器时应当遵守的规定_____________________________________________17 5保养与维修___________________________________________________________185.1环境要求____________________________________________________________18 5.2电池充电____________________________________________________________18 5.3更换电池____________________________________________________________18 5.4更换打印纸__________________________________________________________19 5.5更换色带____________________________________________________________19 5.6装、卸打印头________________________________________________________19 5.7故障排除____________________________________________________________20 6用户须知_____________________________________________________________21 7附表________________________________________________________________221 概述本仪器是一种便携式测量仪，它能快速、无损伤、精密地进行涂、镀层厚度的测量。

粗糙度测量仪使用方法说明书一、引言本说明书旨在介绍粗糙度测量仪的使用方法，帮助用户正确操作仪器，得到准确可靠的测量结果。

请在使用前仔细阅读本说明书，并按照指示进行操作。

二、仪器概述粗糙度测量仪是一种用于测量物体表面粗糙度的仪器，可以广泛应用于各种工业领域。

本仪器具有测量范围广、精度高、操作简便等特点，适用于各种不同材料和形状的工件表面。

三、仪器组成1. 主机：包括显示屏、操作面板、控制按钮等部分。

2. 探头：用于接触被测物体表面，测量其粗糙度。

3. 电源适配器：提供仪器所需的电源供应。

四、使用步骤1. 连接电源适配器：将电源适配器插头连接到主机背面的电源插孔，然后将电源适配器插头插入电源插座，注意电源适配器输出电压与实际电源电压匹配。

2. 打开仪器：按下主机上的电源按钮，待仪器开机后，等待系统自检完成。

3. 测量参数设置：操作面板上提供了各种测量参数设置选项，包括测量范围、测量单位、采样长度等。

按照实际需求，通过操作按钮进行参数设置。

4. 选择探头：根据被测物体的表面形状和材料特性，选择适合的探头类型，并将其安装在主机上。

5. 接触测量：将探头轻轻接触被测物体表面，保持平稳，避免晃动或施加过大的力量，确保测量结果准确可靠。

6. 结果显示：仪器会实时显示测量结果，包括粗糙度数值、曲线图以及统计数据等。

根据需要，可以进行数据保存或打印。

7. 关机：测量完成后，按下主机上的电源按钮，将仪器关闭，并拔掉电源适配器。

五、注意事项1. 在测量过程中，保持被测物体表面干净，避免有任何杂质和污染物影响测量结果。

2. 使用过程中避免剧烈震动和撞击，防止影响仪器的测量精度和性能。

3. 在操作仪器前，请确保已经阅读并理解本说明书中的所有内容，并按照指示操作。

4. 仪器不耐受高温、潮湿和腐蚀性气体环境，请在适宜的环境条件下进行使用和存储。

5. 若有任何疑问或异常情况发生，请立即停止使用，并联系售后服务部门寻求帮助。

六、维护保养1. 清洁保养：定期清洁仪器表面和探头，使用干净柔软的布进行擦拭，避免使用有腐蚀性的清洁剂。

粗糙度测试仪操作说明
粗糙度测试仪使⽤说明
⼀、操作步骤：
1.打开仪器电源适配器开关，按下仪器启动按钮和计算机主机电源按钮；
2.等待计算机启动好后，打开Vision64软件，此时出现初始化界⾯，同时能听到仪器内部初始化运转声⾳。

待初始化完成后，软件进⼊操作界⾯；
3.在样品托盘上放置样品；
4.点击Open打开相应的测试模块Recipe；
5.在软件界⾯Z轴控制⾯板中进⾏对焦，直到视野中出现⼲涉条纹；
6.根据样品情况选择恰当的放⼤倍率，之后使⽤仪器左侧与前部的样品台倾斜调节旋钮调节视野中条纹数⽬，最终通过Z轴控制⾯板调节保持0级条纹（最亮条纹）处于视野中央；
7.调节光强Intensity，光强应尽可能⼤，但必须保证不使图像最亮区域发红即可，⼀般此处选⽤⾃动光强Auto；
8.根据所测量样品的粗糙程度（纵深）设置适当的扫描速度、回溯扫描⾼度（Backscan）、扫描深度（Length）；
9.点击界⾯左上⾓Measurement按钮开始测试；
10.待测试完成后保存原始数据（Save > Save DataSet）或进⾏截图保存；
⼆、注意事项：
1.对焦时应遵循由下⾄上的对焦原则，即事先将镜头置于离样品较近的⾼度，然后向上移动镜头调焦，防⽌物镜在调焦过程中撞击样品⽽损坏；
2.为保证测量的准确性，对焦以及调节倾斜前请确认⽬前测量模块所采⽤的测量模式（VSI或PSI），可辨识条件下Tilt后应保证对应模式视野中条纹的数⽬：VSI模式0-15条，PSI模式<5条。

制订：张智畅 2013.03.02 审核：。

粗糙度仪操作规程
一、开机
依次接通驱动器单元的电源开关、电脑、打印机的电源开关,启动Tims软件。

二、测量
1、根据被测工件,设定相应的测量条件和输出参数。

2、使用预备的水平调整台及测量工件，调整好工件的水平位置，在整个测量范围内移动传感器（或工件），水平计一直为绿色显示。

2、按“测量”按钮、屏幕将实时显示形状,测量结束后,切换到“二维粗糙度分析”画面,同时显示测量结果.
3、对分析画面的测量结果进行保存、打印。

三、关机
依次关闭Tims软件、计算机、打印机电源开关、驱动器电源开关。

四、操作注意事项
1、在向下移动时，必须是测针首先接触物体，否则会把传感器或控制部内部驱动板损坏。

2、紧急情况（如自动测量时，驱动部向下移动时，测针没有首先接触物体）发生，必须使用紧急按钮。

3、为了安全不得不按紧急停机按扭,解除紧急停机恢复开机前,请务必先排除导致紧急停机的原因,并确认设备已处于安全状态。

4、每月至少对机器进行一次校正。

5、使用已磨损或崩损的探针，测量结果会有误差。

因此必须定期对探针进行检查。

6、定时用润滑油和润滑脂对驱动部和立柱润滑。

浙江明泰标准件有限公司
二00六年四月。

粗糙度仪设置参数-概述说明以及解释1.引言1.1 概述概述：粗糙度仪是一种用于测量表面粗糙度的仪器，广泛应用于工业生产和科学研究领域。

粗糙度参数的设置对于测试结果的准确性和可靠性具有重要影响。

本文旨在介绍粗糙度仪的设置参数，并探讨有效设置参数对测试结果的影响，以及展望未来粗糙度测试的发展方向。

通过深入了解和掌握粗糙度仪设置参数的重要性，可以更好地进行表面粗糙度的测试和分析，为工业生产和科学研究提供更加精准和可靠的数据支持。

文章结构部分的内容应该包括对整篇文章的篇章安排和内容布局做出简要介绍。

在这篇长文中，文章结构部分可以介绍整篇文章的主要内容和组织方式，为读者提供一个整体的概览。

1.2 文章结构:本文共分为引言、正文和结论三大部分。

引言部分主要包括对本文所要探讨的主题进行概述，介绍粗糙度仪设置参数的重要性和意义，以及阐述本文的写作背景和动机。

正文部分将分为三个小节。

首先是粗糙度仪简介，介绍该仪器的基本概念和用途；其次是粗糙度仪设置参数，重点讨论不同参数的含义和设置方法；最后是参数调整方法，对如何根据实际需求进行参数的调整和优化进行详细阐述。

结论部分将总结本文的核心内容，强调设置参数的重要性，并探讨有效设置参数对测试结果的影响。

最后，对未来粗糙度测试的发展方向进行展望。

1.3 目的在本文中，我们将详细介绍粗糙度仪设置参数的相关知识，并探讨参数设置对测试结果的影响。

通过本文的学习，读者将了解到正确的参数设置对于粗糙度测试的重要性，以及如何有效地调整参数以获得准确和可靠的测试结果。

我们的目的是让读者对粗糙度仪的参数设置有一个清晰的理解，并能够在实际应用中运用这些知识进行精确的测试。

同时，我们也希望可以为粗糙度测试的发展方向提供一些启发和展望。

通过本文的阅读，读者将能够更加全面地理解粗糙度仪设置参数的重要性，并为粗糙度测试的未来发展做出积极的贡献。

2.正文2.1 粗糙度仪简介粗糙度仪是一种用于测量物体表面粗糙度的仪器。

以下为粗糙度测试仪操作说明，一起来了解一下。

1.工作环境：温度：15℃～25℃湿度：20～80%RH（远离冷凝气）电源：220V 50Hz 1PHASE2.打开计算机，打开主机电源，待显示灯亮后双击“SURFPAK”进入测量程序。

3.设置原点。

根据对话框提示确认后仪器将自动完成原点设置。

4.根据测量要求选择并安装合适的检测器及探针，同时进行相应的程序设置。

5.检测器校正6.每一种型号的检测器和探针在首次使用或认为探针磨损影响测量精度时应进行校正。

校正值注册后自动保存在检测器“补偿”中，需要时可以直接调用。

不调用校正值时默认上一次使用状态的校正值。

7.检测器的校正可利用测量仪所配的粗糙度标准样块来完成。

8.启动“检测器校正测量”，根据提示输入标准样块的参数并设置测量条件，将样块尽可能调平后再进行校正测量。

测量完毕后程序自动给出结果校正值。

9.通用测量10.将被测样件放在工作台上，按测量需要对其进行调平，即调整被测样件的平面或其素线，令其与导轨平行，同时被测量部位的加工痕迹与探针运行方向（X轴）垂直。

11.根据被测工件实际情况及测量要求选择评价标准并进行测量条件设置，包括评价轮廓类别、基准长度、区间数、间距、评价长度、滤波方式、补偿设置等，确定好测量起始位置后进行自动测量。

12.测量完毕后自动显示评价轮廓图，其水平和垂直放大倍率由系统自动设置也可以自行设置。

13.双击“设置参数区”选择所要评定的参数，程序自动给出所选参数的测量结果。

14.双击“分析图表区”选择所要评定的结果分析图，程序自动生成并显示所需图表。

15.输出报告。

将需要打印输出的内容利用“粘贴布局”来完成，并可以按照需要添加注释。

设置完毕后打印输出检测报告。

16.保存测量数据，以备将来查看。

17.测量完毕后将检测器升至安全位置后退出测量程序，关上主机电源。

18.仪器的自校准与核查19.仪器在正常使用过程中应进行定期校准与核查；核查周期为四个月，核查标准为仪器所配置粗糙度标准样块；20.在使用过程中对检测结果的准确性置疑时应重粗糙度仪该如何校准：粗糙度仪测量值与样板值之差大于仪器规定的误差范围，或者是用户要求精度较高，可以使用示值校准功能来修正和提高测量精度。

版本变更历史文件审批栏1.0目的为确保公司之仪器的有效操作，避免因操作方法、操作步骤等失误而造成仪器的损坏、或因仪器的维护不到位导致测试结果不精准，而产生产品的误测，特追溯至通用使用规程对本仪器制定正确的操作规则。

2.0范围适用于公司所生产的磨砂材料表面粗糙度测试。

3.0引用文献手持式粗糙度仪使用说明书（随机附）。

4.0仪器概述4.1工作原理测量工件表面粗糙度时，将感应器放在工件被测表面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而杂相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进行数据采集系统，DSP芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上读出，可以存储，也可以在打印机上输出。

4.2仪器主体概述4.4显示屏使用界面5.0操作步骤5.1测量前准备将传感器插入仪器底部的传感器连结套中.提示: 1. 传感器的触针是本仪器的关键零件,应给予高度重视。

2. 在进行传感器装卸的过程中,应特别注意不要碰及触针,以免造成损坏,影响测量。

3.在安装传感器时,应特别注意连接要可靠.5.2测量步骤步骤图片说明1 传感器安装好开始测量时请参照触针位置刻线尺,将光标调整至最佳“0”位。

2 安装可调机脚及传感器护罩.3 将标准件（1.68μm）放置在传感器下，调高机脚，进行校准。

4 按启动键开始测量，传感器在被测表面上滑行，液晶屏的采样符号“----”动态逐级显示，表示当前仪器的传感器正在拾取信号。

当采样符号“----”变为快速变动时，表示采样结束，正在进行滤波及参数计算，测试完毕，本次测试结果显示在液晶屏上。

5校准完毕，本次测试结果显示在液晶屏上。

在测量状态时，除电源键外，按其余键无效。

6 将被测物放置在传感器下，按启动键进行测试，步骤与校准一致。

在介绍表面粗糙度测量仪使用方法之前，先简单说说什么是粗糙度仪以及它是用来做什么的？表面粗糙度测量仪是评定零件表面质量的仪器，可对多种零件表面的粗糙度进行测量，包括平面、斜面、内孔表面，外圆柱面，轴承滚道及深槽表面等，实现了表面粗糙度的多功能精密测量。

它的使用方法主要包括以下几种：1、针描法针描法是利用触针直接在被测表面上轻轻划过，从而测出表面粗糙度的Ra值。

表面粗糙度仪2、光切法光切法是利用"光切原理"来测量表面粗糙度。

表面粗糙度测量仪利用全切法测量工件表面粗糙度时，将传感器放在工件被测表面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上读出，也可在打印机上输出，还可以与PC机进行通讯。

3、比较法比较法是车间常用的方法。

将被测表面对照粗糙度样板，用肉眼判断或借助于放大镜、比较显微镜比较；也可用手摸，指甲划动的感觉来判断被加工表面的粗糙度。

此法一般用于粗糙度参数较大的近似评定。

4、干涉法干涉法是利用光波干涉原理来测量表面粗糙度。

扩展资料：粗糙度测量仪主要特点：1、高精度电感传感器。

2、段码液晶显示器，具有背光功能。

3、人机对话，界面直观、操作极其简单。

4、采用DSP芯片进行控制和数据处理，速度快，功耗低。

5、内置锂离子充电电池及控制电路，容量高、无记忆效应，充电时间短，连续工作时间长，大于20小时。

6、机电一体化设计，体积小，重量轻，使用方便快捷。

7、带有测值存储及存储数据查询功能。

8、内置标准RS232接口可连接时代TA220s打印机，可打印全部参数。

9、具有自动关机、多种提示说明信息。

泰勒霍普森粗糙度仪安全操作及保养规程1. 引言泰勒霍普森粗糙度仪是一种用于测量物体表面粗糙度的仪器。

为了确保操作人员的安全以及仪器的正常运行，本文档将提供泰勒霍普森粗糙度仪的安全操作规程和保养要点。

2. 安全操作规程2.1 工作环境在使用泰勒霍普森粗糙度仪之前，应确保工作环境符合以下要求：•确保工作台面平整、稳定，以避免仪器摇晃或倾斜。

•工作区域应明亮，确保光线充足，以便于操作人员能够清晰地观察仪器的显示屏。

•避免在潮湿、多尘或有腐蚀性气体的环境中使用粗糙度仪。

2.2 操作须知在操作泰勒霍普森粗糙度仪时，请遵循以下操作须知：•在开始操作前，确保仪器已经连接好电源，并处于待机状态。

•通过触摸屏或按键启动仪器，并等待仪器初始化完成。

•根据待测物体的要求选择适当的测试参数，并进行相应的设定。

•将粗糙度仪的探针轻触测量表面，并保持一定的压力使其与被测物体保持接触，然后进行测量。

2.3 安全注意事项为了确保操作人员的安全，使用泰勒霍普森粗糙度仪时需要注意以下事项：•在操作过程中，避免将手指或其他物体靠近探针部分，以避免发生意外伤害。

•不要强行旋转或扭曲探针，以免损坏仪器。

•在仪器工作时，不得随意拔掉电源线，以免引起电击或其他安全事故。

•在操作过程中，如发现任何异常情况（如异常噪音、异常震动等），应立即停止使用，并联系维修人员进行检修。

3. 保养规程3.1 仪器清洁定期对泰勒霍普森粗糙度仪进行清洁，以确保仪器的正常运行和精度。

•使用柔软的干布擦拭仪器的外壳，注意避免使用化学溶剂或重物刮擦仪器。

•清洁仪器的探针部分时，可以使用棉棒蘸取少量酒精轻擦，但不得使用湿布或浸泡于液体中清洁。

3.2 仪器保养泰勒霍普森粗糙度仪在日常使用中需要进行适当的保养，以延长仪器的使用寿命。

•定期检查仪器的电源线和接线是否良好，如发现破损或松动应及时更换或修复。

•定期对仪器进行标定，确保测量结果的准确性。

•如长时间不使用仪器，应将其存放在干燥、通风的地方，并避免阳光直射。

1概述TR260粗糙度仪是时代公司推出的一款便携式高精度仪器，该仪器的便携性即适用于生产现场，其高精度也能满足计量实验室的使用。

可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算相应的参数，在液晶显示器上清晰地显示出全部测量参数。

特点：多参数测量：Ra、Rz、Rp、Rsm、Rt、Rmr(tp)、Rz1max、Rsk、RPc、Rda；高精度电感传感器；2RC、GAUSS二种滤波方式；128×64 点阵液晶，可显示全部参数；碱性9V电池一个，连续工作时间≥4小时；机电一体化设计，体积小，重量轻，使用方便；连接专用打印机，可打印全部参数及轮廓图形；内置标准RS232接口，可与PC机通讯；具有自动关机、记忆；可选配沟槽、小孔、斧型、靴型等九种传感以及测量平台、支架等方便用户对不同形状粗糙度测量的附件、配件。

1.1 测量原理测量工件表面粗糙度时，将传感器放在工件被测表面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上读出，也可在打印机上输出，还可以与PC机进行通讯。

1.2 标准配置1.3 仪器各部分名称主机部分电池显示屏信号线选择键电池仓RS232接口测量键打印键翻页键传感器及连接部分传感器测头部分传感器信号线驱动轴信号线接头感器插入口升降滑块升降架传感器夹持体升降架紧固螺栓升降架转向孔1.4 传感器的安装安装时，先将信号线与传感器插接并旋紧，然后将传感器插入夹持体，最后将信号线的另一端插入主机的信号接口并旋紧。

提示：1、传感器的触针是本仪器的关键零件，应给予高度重视；2、在进行传感器装卸的过程中，应特别注意不要碰及触针，以免造成损坏，影响测量；3、在安装传感器时，应注意连接要可靠；4、测量时，放下传感器的动作要轻，避免传感器触针接触被测物体表面造成的冲击力影响测试结果，损坏传感器。
