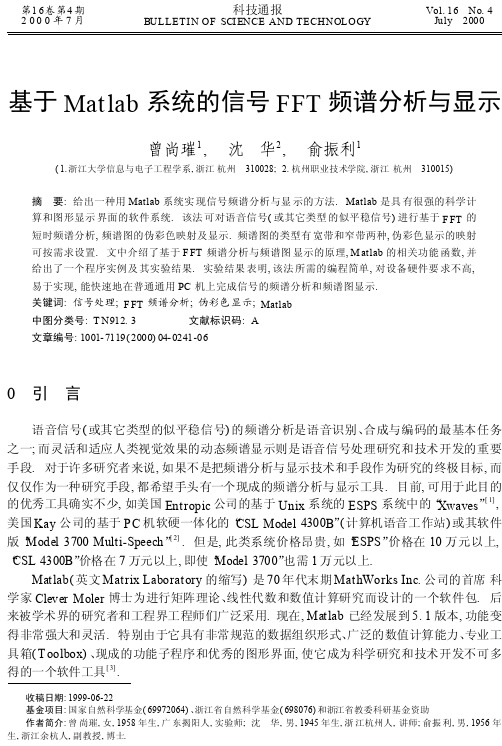

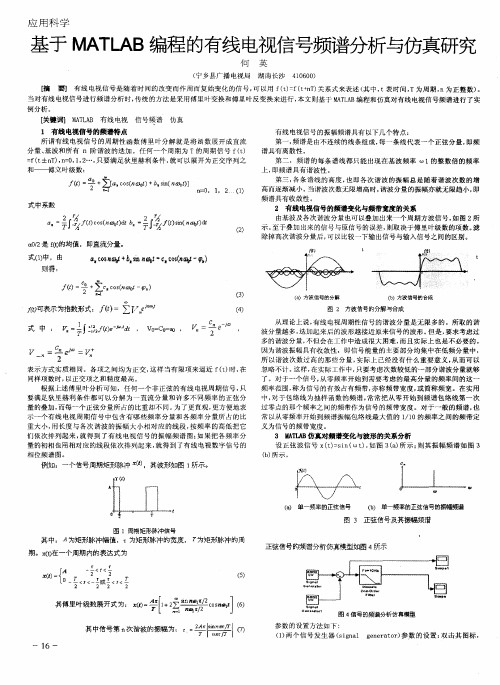

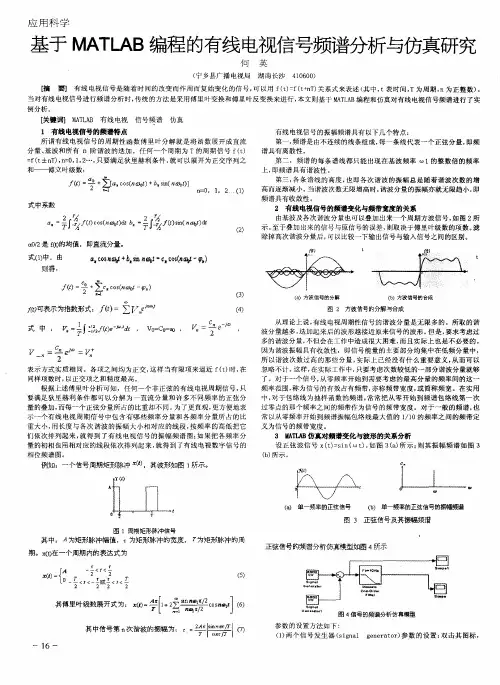

基于MATLAB的信号波形与频谱分析

信号的频谱分析及MATLAB实现频谱分析是对信号的频率特性进行研究和分析的方法，可以帮助我们了解信号中不同频率成分的强度和分布情况。

MATLAB是一款功能强大的数学计算和数据处理软件，具有丰富的信号处理工具箱，可以方便地进行频谱分析。

频谱分析的基本原理是将时域信号转换为频域信号，即将信号从时域表示转换为频域表示。

在频域表示中，信号的幅度和相位都可以很直观地观察和分析。

频谱分析的第一步是对信号进行采样和离散化，得到离散时间序列信号。

可以使用MATLAB中的信号处理函数进行采样和离散化的操作。

例如，可以使用"audioread"函数读取音频文件，并使用"fft"函数对信号进行快速傅里叶变换。

接下来，可以使用MATLAB提供的"fftshift"函数对离散频谱进行平移操作，使得频谱的零频率分量位于频谱中心。

然后，可以计算频谱的幅度谱和相位谱，并使用"abs"和"angle"函数提取幅度和相位信息。

除了基本的频谱分析方法外，MATLAB还提供了更高级的频谱分析工具，如功率谱密度估计和滤波器设计等。

使用这些工具，可以更准确地估计信号的频谱特性，并对信号进行滤波和频谱修正等处理。

总结起来，频谱分析是对信号频率特性进行研究的重要方法，MATLAB提供了丰富的工具和函数，便于实现频谱分析的各个步骤。

通过对信号频谱的分析，可以更深入地了解信号的特性和结构，为信号处理和相关研究提供有力支持。

（注：由于所给的字数限制，以上内容只是对频谱分析及MATLAB实现的简要介绍。

Matlab中的频谱分析技巧频谱分析是信号处理中一种常用的技术，它可以将信号在频域中进行分析，从而揭示出信号的频率成分和能量分布。

在Matlab中，有许多强大的工具和函数可以用于频谱分析，本文将介绍一些常用的频谱分析技巧。

一、信号的时域和频域表示在进行频谱分析之前，我们首先需要了解信号的时域和频域表示。

时域表示是指信号在时间上的变化情况，主要通过波形图来展示。

而频域表示则是指信号在频率上的分布情况，主要通过频谱图来展示。

在Matlab中，我们可以使用fft函数将信号从时域转换为频域。

二、频谱图的绘制绘制频谱图是频谱分析中的一个重要步骤。

在Matlab中，我们可以使用fft函数将信号进行傅里叶变换，然后使用plot函数将频谱绘制出来。

例如，我们有一个采样频率为1000Hz的正弦信号，频率为50Hz，信号持续时间为1秒。

以下是绘制频谱图的代码：```fs = 1000; % 采样频率t = 0:1/fs:1-1/fs; % 时间序列f = 50; % 信号频率x = sin(2*pi*f*t); % 生成正弦信号N = length(x); % 信号长度X = fft(x,N); % 信号傅里叶变换P = abs(X).^2/N; % 计算信号功率谱密度f = fs*(0:(N/2))/N; % 构造频率向量plot(f,P(1:N/2+1)) % 绘制频谱图xlabel('Frequency (Hz)') % X轴标签ylabel('Power Spectral Density') % Y轴标签```三、频谱分析中的窗函数在实际的信号处理中，我们通常会遇到非周期信号或突变信号。

这种信号在频谱分析中会产生泄漏效应，即频谱图中出现额外的频谱成分。

为了解决这个问题，我们可以使用窗函数来减小泄漏效应。

Matlab中提供了多种窗函数的函数，如hamming、hanning、blackman等。

基于MATLAB的连续信号的频谱分析
信号频谱分析也称为频域分析，是研究不同频率分量的比重大小，从
而提取有效信号特性的一种有效的分析方法。

一个信号可以看成由不同频
率成分组合而成，通过频谱分析，可以快速分辨出各个频率成分所占的比重，从而获得信号的完整的特性比如信号的带宽、支路等。

二、MATLAB用于信号频谱分析
1、MATLAB提供了丰富的工具箱和模块，可以快速的分析信号的频谱
特性，可以以图形的形式显示出来从而更直观的看出哪些频率成分的比重大，哪些频率成分的比重小。

2、MATLAB可以用于不同的频谱分析技术，比如时域内的傅里叶变换，可以得到信号的频谱图；时域外的功率谱分析方法，可以获得信号的功率
谱范围；抽样频谱分析，可以分析采样信号在不同频带的能量分布。

3、MATLAB拥有强大的绘图功能，可以对频谱图和功率谱图进行拓宽
缩小、旋转反转、加入标注等操作，以有效地分析信号的特性，进而更好
的使用信号的特性。

1、使用MATLAB进行连续信号的频谱分析，首先需要获得样本信号，
将连续信号采样转换为离散信号，然后使用离散傅里叶变换计算出信号的
频谱图。

2、MATLAB有专门的函数。

第一：频谱一.调用方法X=FFT(x)；X=FFT(x，N)；x=IFFT(X);x=IFFT(X,N)用MATLAB进行谱分析时注意：（1）函数FFT返回值的数据结构具有对称性。

例：N=8;n=0:N-1;xn=[4 3 2 6 7 8 9 0];Xk=fft(xn)→Xk =39.0000 -10.7782 + 6.2929i 0 - 5.0000i 4.7782 -7.7071i 5.0000 4.7782 + 7.7071i 0 + 5.0000i -10.7782 - 6.2929iXk与xn的维数相同，共有8个元素。

Xk的第一个数对应于直流分量，即频率值为0。

（2）做FFT分析时，幅值大小与FFT选择的点数有关，但不影响分析结果。

在IFFT时已经做了处理。

要得到真实的振幅值的大小，只要将得到的变换后结果乘以2除以N即可。

二.FFT应用举例例1：x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t)。

采样频率fs=100Hz，分别绘制N=128、1024点幅频图。

clf;fs=100;N=128; %采样频率和数据点数n=0:N-1;t=n/fs; %时间序列x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N); %对信号进行快速Fourier变换mag=abs(y); %求得Fourier变换后的振幅f=n*fs/N; %频率序列subplot(2,2,1),plot(f,mag); %绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;subplot(2,2,2),plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;%对信号采样数据为1024点的处理fs=100;N=1024;n=0:N-1;t=n/fs;x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N); %对信号进行快速Fourier变换mag=abs(y); %求取Fourier变换的振幅f=n*fs/N;subplot(2,2,3),plot(f,mag); %绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;subplot(2,2,4)plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;运行结果：fs=100Hz，Nyquist频率为fs/2=50Hz。

MATLAB 信号频谱分析实验报告实验目的本实验旨在使用MATLAB软件进行信号频谱分析，包括对信号的时域分析和频域分析，以及频谱图的绘制和解读。

实验步骤1. 准备工作在开始实验之前，首先需要安装MATLAB软件，并启动软件。

2. 信号生成在MATLAB的命令窗口中，通过使用信号发生器生成一个信号。

可以选择使用正弦波、方波、三角波等不同类型的信号进行频谱分析。

3. 信号时域分析使用MATLAB的时域分析函数，如plot函数，绘制生成的信号的时域波形图。

plot(t, x);title('信号的时域波形图');xlabel('时间');ylabel('幅值');其中，t表示时间轴上的时间点，x表示生成的信号。

4. 信号频域分析使用MATLAB的频域分析函数，如fft函数，将时域信号转换为频域信号。

X = fft(x);可以通过计算得到信号的频率分量f和幅度谱A。

L = length(x);f = Fs*(0:(L/2))/L;A = abs(X/L);A = A(1:L/2+1);其中，Fs表示信号的采样率。

5. 绘制频谱图使用MATLAB的绘图函数，如plot函数，将频域信号的频谱绘制成图表。

plot(f, A);title('信号的频谱图');xlabel('频率');ylabel('幅值');6. 频谱图解读通过观察频谱图，可以分析信号在不同频率上的能量分布情况。

高幅度的频率分量表示信号在该频率上具有较大的能量，低幅度的频率分量表示信号在该频率上具有较小的能量。

7. 实验总结通过本次实验，我们学习了如何使用MATLAB进行信号的时域分析和频域分析。

时域分析可以帮助我们观察信号在时域上的变化情况，频域分析可以帮助我们了解信号在不同频率上的能量分布情况。

通过绘制频谱图，我们可以直观地观察信号的频谱特征，并进行进一步的信号分析和处理。

应用MATLAB对信号进行频谱分析及滤波fs=input('please input the fs:');%设定采样频率N=input('please input the N:');%设定数据长度t=0:0.001:1;f=100;%设定正弦信号频率%生成正弦信号x=sin(2*pi*f*t);figure(1);subplot(211);plot(t,x);%作正弦信号的时域波形axis([0,0.1,-1,1]);title('正弦信号时域波形');z=square(50*t);subplot(212)plot(t,z)axis([0,1,-2,2]);title('方波信号时域波形');grid;%进行FFT变换并做频谱图y=fft(x,N);%进行fft变换mag=abs(y);%求幅值f=(0:N-1)*fs/N;%横坐标频率的表达式为f=(0:M-1)*Fs/M; figure(2);subplot(211);plot(f,mag);%做频谱图axis([0,1000,0,200]);title('正弦信号幅频谱图');y1=fft(z,N);%进行fft变换mag=abs(y1);%求幅值f=(0:N-1)*fs/N;%横坐标频率的表达式为f=(0:M-1)*Fs/M; subplot(212);plot(f,mag);%做频谱图axis([0,1000,0,200]);title('方波信号幅频谱图');grid;%求功率谱sq=abs(y);power=sq.^2;figure(3)subplot(211);plot(f,power);title('正弦信号功率谱');grid;sq1=abs(y1);power1=sq1.^2;subplot(212);plot(f,power1);title('方波信号功率谱');grid;%用IFFT恢复原始信号xifft=ifft(y);magx=real(xifft);ti=[0:length(xifft)-1]/fs;figure(4);subplot(211);plot(ti,magx);axis([0,0.1,-1,1]);title('通过IFFT转换的正弦信号波形');zifft=ifft(y1);magz=real(zifft);ti1=[0:length(zifft)-1]/fs;subplot(212);plot(ti1,magz);title('通过IFFT转换的方波信号波形');grid;please input the fs:1000please input the N:1024。

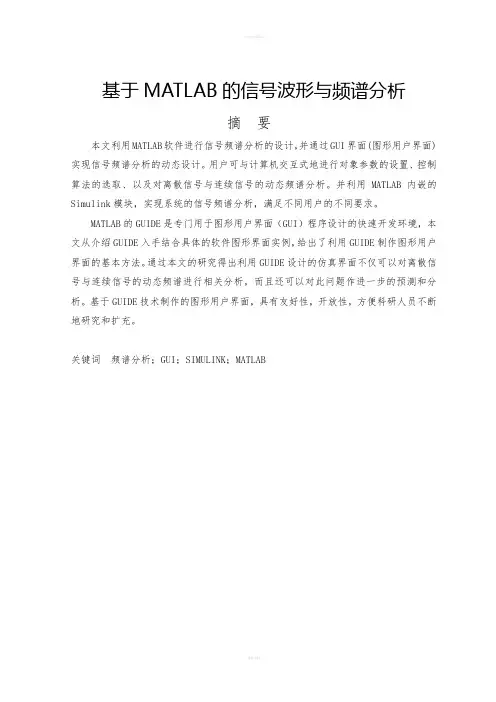

基于MATLAB的信号波形与频谱分析摘要本文利用MATLAB软件进行信号频谱分析的设计，并通过GUI界面(图形用户界面)实现信号频谱分析的动态设计。

用户可与计算机交互式地进行对象参数的设置、控制算法的选取、以及对离散信号与连续信号的动态频谱分析。

并利用MATLAB内嵌的Simulink模块，实现系统的信号频谱分析，满足不同用户的不同要求。

MATLAB的GUIDE是专门用于图形用户界面（GUI）程序设计的快速开发环境，本文从介绍GUIDE入手结合具体的软件图形界面实例，给出了利用GUIDE制作图形用户界面的基本方法。

通过本文的研究得出利用GUIDE设计的仿真界面不仅可以对离散信号与连续信号的动态频谱进行相关分析，而且还可以对此问题作进一步的预测和分析。

基于GUIDE技术制作的图形用户界面，具有友好性，开放性，方便科研人员不断地研究和扩充。

关键词频谱分析；GUI；SIMULINK；MATLABAbstractUsing MATLAB software for signal spectrum analysis of the design, and through the GUI interface (graphical user interface) signal spectrum analysis of the dynamic design. Users can interactively with the computer targeting parameters for the establishment, control algorithm selection, and the discrete signals and continuous signal analysis of the dynamic spectrum. MATLAB and Simulink embedded module, the signal system to achieve spectral analysis, meet the needs of different users with different needs.MATLAB GUIDE is devoted to the graphical user interface (GUI) design procedures for the rapid development environment, This paper introduced GUIDE start from the context of the specific examples of graphical interface software, GUIDE is produced using a graphical user interface methods. Through this paper, the study of the use of simulation GUIDE interface design can not only right for discrete signal and the signal dynamic spectrum analysis, but also the issue for further analysis and forecasts. GUIDE technology based on the production of graphical user interface is friendly and open, facilitate researchers continue to study and expanded.Keywords Spectrum Analysis ；GUI；SIMULINK；MATLAB目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 MATLAB应用软件简介 (1)1.2课题研究的内容 (2)1.2.1信号的频谱分析 (2)1.2.2信号频谱分析的原理 (3)1.2.3频谱分析与显示原理 (3)1.2.4对三阶交调进行模拟分析 (3)1.2.5伪彩色编码的动态频谱图显示 (4)1.2.6宽带频谱图与窄带频谱图 (5)1.3 GUI界面设计实现 (5)1.4 SIMULINK (6)1.4.1 SIMULINK模型与文件 (7)1.4.2 SIMULINK仿真原理 (7)第2章MATLAB工具箱的概述及GUI界面的简介 (8)2.1引言 (8)2.2句柄图形及图形用户界面 (8)2.3 GUIDE (8)2.4编制回调程序 (10)2.5主界面 (10)2.6子界面 (11)2.7基于MATLAB信号处理工具箱的数字滤波器设计与仿真 (11)2.8带通滤波器设计实例 (12)第3章GUI界面下噪声信号的频谱分析与实现 (14)3.1概述 (14)3.2 MATLAB信号处理工具箱介绍及功能 (14)3.2.1MATLAB工具箱介绍 (14)3.2.2工具箱功能 (15)3.3通风机噪声信号的采集方法 (17)3.4噪声信号的频谱分析 (18)3.5 GUI界面下噪声频谱分析的实现 (19)结论 (22)致谢 (23)参考文献 (24)附录A (25)附录B (27)第1章绪论1.1 MATLAB应用软件简介MATLAB是一种功能强大的科学计算和工程仿真软件，它的交互式集成界面能够帮助用户快速地完成数值分析、矩阵运算、数字信号处理、仿真建模、系统控制和优化等功能。

基于MATLAB的信号的频谱分析信号频谱分析是一种将时域信号转换为频域信号的方法。

频谱分析可以帮助我们了解信号的频率成分、频率特性以及频率分布情况。

MATLAB 是一种强大的信号处理工具，提供了丰富的函数和工具用于频谱分析。

在MATLAB中，频谱分析主要通过使用FFT（快速傅里叶变换）来实现。

FFT可以将时域信号转换为频率域信号，它是一种高效的计算算法，可以快速计算信号的频谱。

首先，我们需要先读取信号数据并将其转换为MATLAB中的矩阵数据形式。

可以使用`load`函数读取信号数据，然后将其存储为一个向量或矩阵。

```matlabdata = load('signal_data.txt');```接下来，我们可以使用`fft`函数对信号进行频谱分析。

`fft`函数会返回一个复数向量，表示信号在频率域的频率分量。

```matlabfs = 1000; % 采样频率N = length(data); % 信号长度frequencies = (0:N-1)*(fs/N); % 计算频率坐标轴spectrum = fft(data); % 进行FFT变换```在以上代码中，我们先计算了信号的采样频率`fs`和信号的长度`N`。

然后使用这些参数计算频率坐标轴`frequencies`。

最后使用`fft`函数对信号进行FFT变换，得到信号的频谱`spectrum`。

为了得到信号的幅度谱图，我们可以使用`abs`函数计算复数向量的绝对值。

```matlabamplitude_spectrum = abs(spectrum);```接下来，我们可以绘制信号的幅度谱图。

使用`plot`函数可以绘制信号在频率域的幅度分布图。

```matlabfigure;plot(frequencies, amplitude_spectrum);xlabel('Frequency (Hz)');ylabel('Amplitude');title('Amplitude Spectrum');```此外，我们还可以绘制信号的功率谱图。
