智能变电站汇控柜解决方案

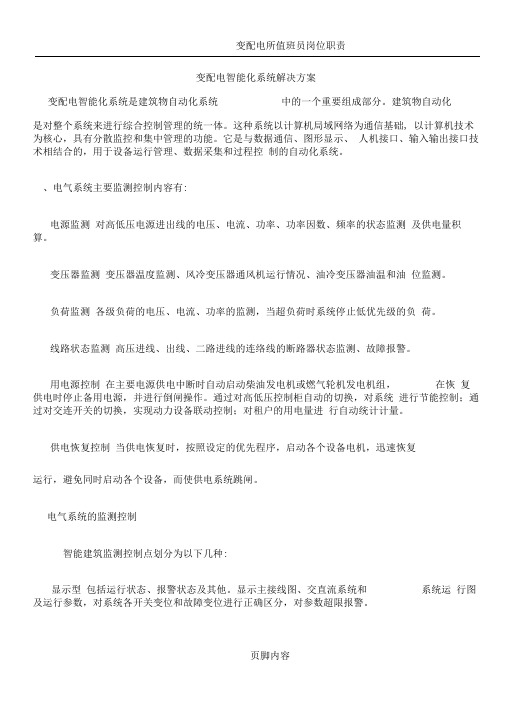

变配电智能化系统解决方案变配电智能化系统是建筑物自动化系统中的一个重要组成部分。

建筑物自动化是对整个系统来进行综合控制管理的统一体。

这种系统以计算机局域网络为通信基础, 以计算机技术为核心，具有分散监控和集中管理的功能。

它是与数据通信、图形显示、人机接口、输入输出接口技术相结合的，用于设备运行管理、数据采集和过程控制的自动化系统。

、电气系统主要监测控制内容有:电源监测对高低压电源进出线的电压、电流、功率、功率因数、频率的状态监测及供电量积算。

变压器监测变压器温度监测、风冷变压器通风机运行情况、油冷变压器油温和油位监测。

负荷监测各级负荷的电压、电流、功率的监测，当超负荷时系统停止低优先级的负荷。

线路状态监测高压进线、出线、二路进线的连络线的断路器状态监测、故障报警。

用电源控制在主要电源供电中断时自动启动柴油发电机或燃气轮机发电机组，在恢复供电时停止备用电源，并进行倒闸操作。

通过对高低压控制柜自动的切换，对系统进行节能控制；通过对交连开关的切换，实现动力设备联动控制；对租户的用电量进行自动统计计量。

供电恢复控制当供电恢复时，按照设定的优先程序，启动各个设备电机，迅速恢复运行，避免同时启动各个设备，而使供电系统跳闸。

电气系统的监测控制智能建筑监测控制点划分为以下几种:显示型包括运行状态、报警状态及其他。

显示主接线图、交直流系统和系统运行图及运行参数，对系统各开关变位和故障变位进行正确区分，对参数超限报警。

控制型包括设备节能运行控制、顺序控制按时间顺序控制或工艺要求的控制。

记录型包括状态检测与汇总表输出、积算记录及报表生成、对事故、故障进行顺序记录，可以查询事故原因并且显示、制表和打印，可绘制负荷曲线并且显示、打印运行报表。

复合型指同时有两种以上监控需要。

变配电设备控制高压进线、出线、连络线的断路器遥控。

低压进线、出线、连络线的断路器遥控。

主要线路断路器的遥控，如配电干线、消防干线的断路器遥控，对水泵房、制冷机房、供热站供电的断路器；以及上述站房的进线断路器遥控。

智能变电站监控系统解决方案一、目标与范围1.1 目标这套方案的核心目的，是要构建一个智能的变电站监控系统，提升电力系统的安全性、可靠性和可持续性。

通过实时监控、数据分析和智能预警等功能，咱们希望能确保变电站高效运作，减少故障发生的几率，还能实现远程管理，真是个不错的主意。

1.2 范围这个方案适用于所有新建或改建的变电站，尤其是220kV及以上的高压变电站。

我们主要覆盖的内容包括：- 设备监控- 运行数据采集- 故障预警与处理- 远程控制与管理- 数据存储与分析二、组织现状与需求分析2.1 现状说实话，很多变电站的监控系统还停留在传统的人工巡检和机械监测阶段，问题不少：- 效率低，人工巡检常常会漏掉一些重要的细节。

- 故障发现滞后，结果损失就大了。

- 数据共享困难，信息孤岛现象严重，大家各自为政。

2.2 需求通过市场调研和用户访谈，我们发现需求主要集中在以下几个方面：- 实现设备的实时监控和状态评估。

- 提供故障预警功能，减少停电时间。

- 支持数据的远程访问与分析，提升管理效率。

- 降低运维成本，增强运行的可持续性。

三、实施步骤与操作指南3.1 实施步骤3.1.1 需求确认我们要和用户深入沟通，确认他们的具体需求，并制定详细的需求文档。

3.1.2 系统设计根据需求文档，我们会进行系统架构设计，包括硬件选择、软件开发框架，以及网络结构的设计。

3.1.3 硬件采购选择合适的硬件设备，比如传感器、监控摄像头、数据采集器等，然后进行采购。

3.1.4 软件开发开发监控系统软件，涵盖用户界面、数据处理模块和预警模块。

3.1.5 系统集成将硬件和软件整合，进行初步的系统测试和调试。

3.1.6 现场测试在变电站现场进行系统测试，以验证稳定性和可靠性。

3.1.7 培训与交付对相关人员进行系统操作培训，最终完成交付。

3.2 操作指南3.2.1 设备监控- 配置实时监控界面，显示设备的运行状态、负载情况和故障信息。

- 定期进行设备自检，确保传感器和监控设备正常工作。

变电站预制式智能控制柜二次系统实施方案摘要：随着变电站数量的增加，土地供应的短缺越来越严重，变电站选址越来越困难。

在传统变电站的建设项目中，电气二次专业施工的接线和调试一般需要在一次设备安装到位后进行。

一旦接线错误，整个工期都会受到影响。

因此，探索变电站建设的新模式，缩短建设周期，节约用地成为变电站建设的关键问题。

基于此，下面讨论变电站预制智能控制柜二次系统的实现方案，以供参考。

关键词：变电站；预制式智能控制柜；二次系统；实施方案引言随着社会经济和科学技术的发展，变电站电力系统进行了改革，使变电站电力系统向自动化和智能控制方向发展。

随着相关技术人员对变电站电力系统自动化技术的不断研究，我国变电站电力系统自动化技术得到了很好的发展和升级。

在实际使用中，它还与计算机技术、电子通信技术、网络技术等高新技术相结合，使变电站电力系统自动化在社会发展中发挥更大的作用，促进社会经济发展。

变电站自动化技术仍在向智能化、集成化、综合化方向发展。

我相信，随着不断的研究，变电站电力系统将会得到更好的发展，为社会发展提供更好的帮助。

1汇控柜的模块化布局常规HGIS变电站的机构箱、智能控制柜是两个独立的柜体。

机构箱内主要是与一次设备本体控制、远传相关的端子排及接线，智能控制柜内布置过程层设备或者间隔层二次设备，用于采集电流、电压互感器和断路器、刀闸等的位置及远传信号等。

两种设备分属于不同的专业，专业配合不好，容易造成施工进展缓慢，影响建设效率。

2智能变电站模块化设计理念根据自动化智能变电站的工业位置和国家电网两种统一的要求，城市智能变电站只有一层楼综合设备室，综合设备室主要配备220kV和110kv GIS配电室，35kv GIS配电室电气防污室、信息室和备件室。

变电站的模块化设计主要体现在设备的模块化布局和建筑物结构的模块化上。

设备应尽可能采用模块化集成布局，建议建筑物采用钢结构模块化设计，将建筑物柱的范围和距离调整为标准模块，并采用基于BIM、BENTLY等软件的三维技术。

电力管理Power Management 电力系统装备Electric Power System Equipment104丨电力系统装备 2021.72021年第7期2021 No.7随着我国智能电网的发展，中压开关柜的智能化成为实现变电站智能化的重要手段。

中压开关设备在变电站中占有重要地位，并且也是极易发生故障的设备。

智能中压开关柜将各种传感器安装到开关柜中，可以随时了解开关柜本身的运行状态，实现对开关柜的精确管理。

1 中压开关柜智能化发展现状为了保证中压开关柜的智能化水平，有必要对其进行状态感知、智能诊断并提前进行智能预警。

当前，国内电网逐渐向智能化发展，最行之有效的措施就是将运行设备进行智能化改造，但是由于智能开关的施工成本较高，工艺复杂程度较高，使得该设备的应用存在很大的局限性。

2 智能变电站智能化变电站采用智能设备和一体化业务平台，实现动态感知、自主自治。

智能化变压器通过通信光纤与控制系统相连，实时获取变压器的状态参数及运行数据。

若操作方式改变，则由设备决定线路是否适应系统电压及性能；若设备出现故障，则发出预警，提供状态参数，降低操作成本，减少变压器的隐患，一定程度上降低了变压器的操作危险度，提高了变压器的安全性。

智能化高压开关柜是一种配有电子设备、传感器和执行机构的高性能开关设备和控制设备，具有监测和诊断功能。

它包括纯玻璃钢变压器、光学磁性玻璃变压器等，有效地克服了传统电磁变压器的不足。

该系统为变电站提供了统一信息平台的两大功能：系统信息的横向交换和系统垂直信息的标准化，这两大功能主要表现为各层的透明度。

“智慧型”即人性化，就是把变电站设计成类似人在工作时的状态，当低压负荷量增加时，送电满足增加的负荷量，当低压负荷量减少时，送电满足减少的负荷量，以保证变电站节能效果。

3 中压智能开关柜作为智能化变电站的重要组成部分，智能中压开关柜是在普通中压开关柜基础上发展起来的。

该系统利用传感器、计算机、数字信号处理、网络通信等技术为用户提供最新的服务，通过网络电表、智能保护装置、智能开关、开关柜监控等实现电参数监控。

国电智能变电站一体化监控系统解决方案一、背景介绍随着电网的建设和运营变得越来越复杂，对变电站的安全、稳定和高效运营的需求也越来越高。

由此，国电智能变电站一体化监控系统应运而生。

该系统通过集成各种监控设备和技术，实现对变电站各个环节的监控、控制和管理，提高变电站的运维水平和效率，确保电网运行的可靠性和稳定性。

二、系统架构1.数据采集层：通过传感器、仪器仪表等设备，实时采集变电站各种设备的运行数据，包括电流、电压、温度、湿度、气压等。

2.数据传输层：将采集到的数据通过有线或无线方式传输至上层的数据处理中心，确保数据的准确和及时性。

3.数据处理中心：对传输来的数据进行处理和分析，通过算法和模型计算得到各种参数的变化趋势、预警等。

这一层还可以对数据进行实时监测、查询和分析。

4.系统管理及控制层：通过对数据的处理和分析，形成对变电站运行状态的判断，一旦发现异常情况，系统可以通过自动控制或发送警报通知相关人员进行处理。

5.用户界面层：在PC端或移动设备上展示系统的各项功能和操作界面，方便用户进行操作和控制。

三、系统功能1.实时监测和数据采集：对变电站的各种设备实时进行监测和数据采集，包括线路的电流、电压参数，变压器的温度、湿度参数等；2.故障诊断和预警：通过系统对数据的分析和处理，实时判断设备运行是否正常，并预测可能发生的故障，及时通过界面或短信、邮件等方式发送给相关人员；3.智能控制和操作：对变电站的各种设备进行控制和操作，如远程开关、调整和控制线路的电流和电压等；4.统计和分析报表：对变电站的运行数据进行统计和分析，生成各种报表和图表，方便用户进行数据分析和决策；5.安全和保护功能：通过对设备的监控和控制，确保变电站的安全和稳定运行，避免火灾、爆炸等事故的发生。

四、系统优势1.实时性高：系统可以实时采集和处理变电站的各项数据，及时反馈变化情况，并提供预警功能。

2.可靠性强：系统具有自动诊断、故障预测等功能，能够提前预防和修复设备故障，降低事故发生的概率。

变电站汇控柜智能精准送风系统设计一、引言随着社会的发展和科技的进步，电力系统在各个领域的应用越来越广泛。

变电站作为电力系统的重要组成部分，其运行稳定性和安全性对整个电力系统的运行起着至关重要的作用。

而变电站汇控柜作为变电站的核心设备之一，其功能和性能的优化对于变电站的运行效率和安全性具有重要意义。

本文将围绕变电站汇控柜智能精准送风系统的设计展开讨论，以期提高变电站的运行效率和安全性。

二、智能精准送风系统的重要性2.1 提高变电站运行效率变电站汇控柜是变电站的核心设备之一，负责监控和控制变电站的运行状态。

而智能精准送风系统可以通过精确控制送风量和风速，提高变电站内部的空气流通效率，进而提高变电站的运行效率。

2.2 提升变电站安全性变电站是电力系统的重要组成部分，其运行稳定性和安全性对整个电力系统的运行起着至关重要的作用。

而智能精准送风系统可以通过精确控制送风量和风速，保持变电站内部的温度和湿度在合理范围内，减少设备故障的发生概率，提升变电站的安全性。

三、智能精准送风系统设计要点3.1 系统结构设计智能精准送风系统的结构设计是保证系统正常运行的基础。

系统结构应包括送风装置、传感器、控制器和执行器等组成部分。

其中，送风装置负责产生气流，传感器负责感知变电站内部的温度和湿度等参数，控制器根据传感器的反馈信号，精确控制送风装置的运行，执行器负责将控制信号转化为实际的送风动作。

3.2 传感器选择传感器的选择对于系统的性能和精度具有重要影响。

在选择传感器时，应考虑传感器的测量范围、精度、响应时间等因素。

同时，为了保证系统的可靠性和稳定性，应选择具有抗干扰能力强的传感器。

3.3 控制策略设计控制策略是智能精准送风系统的核心部分，直接影响系统的控制精度和稳定性。

常见的控制策略有基于PID控制算法的闭环控制和基于模糊逻辑的开环控制等。

在设计控制策略时，应根据变电站的实际情况和需求，选择合适的控制策略。

3.4 执行器选择执行器的选择对于系统的响应速度和精度具有重要影响。

044河南电力2020年增刊模块化变电站预制式智能控制柜二次系统实施方案郭放，马晖，刘军会，贾鹏（国网河南省电力公司经济技术研究院，河南郑州450000）作者简介：郭放（1989－），男，硕士，工程师，主要研究方向：电力系统二次设计。

摘要：提出了预制式智能控制柜模块化二次系统实施方案，柜内设置两个模块，一个是以机构为特征的一次模块，另一个是以过程层二次设备为特征的二次模块，两个模块统一布置在智能控制柜内，节约柜内空间；对某220kV HGIS 变电站二次回路进行标准化设计，取消冗余二次回路，形成各间隔一次、二次设备融合的模块化设计方案，从而达到提高变电站建设效率、增强设备可替代性的作用。

关键词：模块化；预制式智能控制柜；二次回路中图分类号：TM76文献标识码：B文章编号：411441（2020）02－0044－040引言随着变电站数量的不断增加，土地供应不足的局面日益严重，变电站站址选择愈来愈困难。

传统变电站在建设工程中，电气二次专业施工接线、调试一般需要在一次设备安装就位后才开始实施，一旦接线错误，影响整个工期［1］。

因此，探索新的建站模式，缩短建设周期、节约利用土地成为变电站建设的关键问题。

模块化变电站［2］在缩短变电站建设周期，节约成本资源方面具有显著优势。

与传统变电站建设相比，模块化使变电站建设具备拼接方便、联调高效的优点。

在运行维护中，一旦发现某一模块功能出现问题，即可方便替换，也增强了运行维护的便利性［3］。

模块化站中的预制式智能控制柜是电气一、二次联系的接口设备，预制式智能控制柜的实施技术成为制约着二次设备模块化建设的关键因素。

本文以某220kV HGIS 变电站模块化建设为例，提出了预制式智能控制柜的典型设计实施方案，以期为模块化变电站建设提供有益参考。

1汇控柜的模块化布局常规HG IS 变电站的机构箱、智能控制柜是两个独立的柜体［4］。

机构箱内主要是与一次设备本体控制、远传相关的端子排及接线，智能控制柜内布置过程层设备或者间隔层二次设备，用于采集电流、电压互感器和断路器、刀闸等的位置及远传信号等［5］。
