数控车刀各型号说明介绍

■数控刀片牌号用途牌号用途YBC151 高耐磨性的机体与MT-TiCN、厚AL2O3、TiN涂层的组合，是钢，铸钢和不锈钢材料精加工在高速切削下的理想牌号。

YBC251 刃口安全性能良好的韧性基体与MT-TiCN,厚AL2O3、TiN涂层的极佳结合，是钢材加工的通用牌号，适应于钢，铸钢和不锈钢的半精加，精加工等。

YBC351 高强度与抗槊性变形基体与MT-TiCN,厚AL2O3、TiN涂层的结合，具有好的韧性及抗槊性变形、适用于钢、铸钢、不锈钢的轻型粗加工和粗加工。

YBM151 特殊组织结构基体与TiN体、薄AL2O3、TIN涂层结合，具用良好抗扩散磨损性及抗抵抗槊性变形能力，适合较好情况下进行不锈钢的精加工及办精加工。

YBM251 韧性及强度好的基体与TiN、薄AL203、TiN涂层结合，优先选用于不锈钢的半精加工，轻型粗加工（车削、镗削）可在连续切削与断续切削条件下使用。

YBM351 TIALN和TIN的PVD涂层合金，有极好的切削强度与抗冲击性能及非常好耐磨性，使用于车加工和镗销不锈钢及P30范围内的材料的低速重负荷粗加工。

YBD151 高耐磨性的基体与MT-Ti(CN)、厚AL2O3、TiN涂层的极佳组合，是球墨铸铁与灰口铸铁加工的首选牌号，允许有较高的切削速度。

YBD251 TiAlN和TiN的PVD涂层合金，具用良好的韧性与耐磨性，适用于精车、镗加工和轻型铣削不锈钢及钻加工铸铁、不锈钢和合金铸铁，也可用于中、低速切断与切槽低碳钢。

YBG201 TiN的PVD涂层合金，具用良好的韧性和耐磨性，是高质量的螺纹加工低碳钢、不锈钢和铸铁的专用牌号、也用于钻加工（周边和中心部位都参与切削的刀片）。

YB235 韧性非常好的基体，与TiN、TiCN涂层相结合。

刀刃安全性好。

在中、于低速情况下粗加工。

适用于钢、奥氏体不锈钢、铸钢的车、铣、镗、钻（带周边切削刃刀片），主要用于P40和M35材料。

YC10 适用于钢、铸钢的精加工、宜采用较高切削速度和中，小进给量。

车刀的牌号及对应用途车刀是一种用于车削加工的刀具，广泛应用于各种机械制造领域。

根据不同的加工要求和材料特性，车刀有多种不同的牌号和对应的用途。

下面将介绍几种常见的车刀牌号及其对应的应用领域。

1. TCMT（三角形刀片）TCMT刀片是一种常见的车刀，以其高效的切削性能和较长的使用寿命而受到广泛应用。

TCMT刀片的主要应用领域包括钢、铸铁、不锈钢、高温合金等材料的外圆车削和切槽加工。

其特点是刃翼角度合适，切削力稳定，可实现较高的切削速度，提高生产效率。

2. CCMT（菱形刀片）CCMT刀片是一种常用的车削刀片，适用于钢材、铸铁、不锈钢等材料的内外圆车削、切槽和纵切加工。

CCMT刀片具有较好的刚性和切削刃的稳定性，刃翼角度适中，可实现较高的切削深度和切削速度。

3. CNMG（菱形刀片）CNMG刀片是一种常见的车刀，适用于钢材、铸铁、不锈钢等材料的外圆车削和切槽加工。

CNMG刀片具有较强的硬度和刚性，可在较高的切削速度下实现较大的切削深度和切削力。

4. VNMG（菱形刀片）VNMG刀片是一种适用于加工铸件、钢铁和不锈钢的车刀刀片。

VNMG刀片具有较大的刃翼角度和较高的刚性，适合进行加工粗糙度要求较高的零件，如汽车发动机缸套等。

5. WNMG（菱形刀片）WNMG刀片是一种适用于加工钢、不锈钢和铸铁的车刀刀片。

WNMG刀片具有较大的刃翼角度和较高的刚性，适合进行中等加工精度要求的零件车削加工。

此外，还有其他一些牌号的车刀也有各自的应用领域，如：SNMG（正六角刀片）适用于加工高温合金和钢材，TNMG（三角形刀片）适用于加工铸件、钢材和不锈钢等。

综上所述，车刀的牌号和用途是根据不同的材料和加工要求而确定的。

不同牌号的车刀具有不同的刃翼角度、刚性和硬度等特点，可以满足不同工件加工的需求。

在选择车刀时，需要根据具体的加工工艺要求和材料特性来选择合适的车刀牌号，以提高加工效率和产品质量。

车刀型号及用途内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展车刀是用于车削加工的、具有一个切削部分的刀具，是切削加工中应用最广的刀具之一，车刀的工作部分就是产生和处理切屑的部分，包括刀刃、使切屑断碎或卷拢的结构、排屑或容储切屑的空间、切削液的通道等结构要素。

车刀种类和用途车刀是应用最广的一种单刃刀具。

也是学习、分析各类刀具的基础。

车刀用于各种车床上，加工外圆、内孔、端面、螺纹、车槽等。

车刀按结构可分为整体车刀、焊接车刀、机夹车刀、可转位车刀和成型车刀。

其中可转位车刀的应用日益广泛，在车刀中所占比例逐渐增加。

二、硬质合金焊接车刀所谓焊接式车刀，就是在碳钢刀杆上按刀具几何角度的要求开出刀槽，用焊料将硬质合金刀片焊接在刀槽内，并按所选择的几何参数刃磨后使用的车刀。

三、机夹车刀机夹车刀是采用普通刀片，用机械夹固的方法将刀片夹持在刀杆上使用的车刀。

此类刀具有如下特点：（1）刀片不经过高温焊接，避免了因焊接而引起的刀片硬度下降、产生裂纹等缺陷，提高了刀具的耐用度。

（2）由于刀具耐用度提高，使用时间较长，换刀时间缩短，提高了生产效率。

（3）刀杆可重复使用，既节省了钢材又提高了刀片的利用率，刀片由制造厂家回收再制，提高了经济效益，降低了刀具成本。

（4）刀片重磨后，尺寸会逐渐变小，为了恢复刀片的工作位置，往往在车刀结构上设有刀片的调整机构，以增加刀片的重磨次数。

（5）压紧刀片所用的压板端部，可以起断屑器作用。

四、可转位车刀可转位车刀是使用可转位刀片的机夹车刀。

一条切削刃用钝后可迅速转位换成相邻的新切削刃，即可继续工作，直到刀片上所有切削刃均已用钝，刀片才报废回收。

更换新刀片后，车刀又可继续工作。

1．可转位刀具的优点与焊接车刀相比，可转位车刀具有下述优点:（1）刀具寿命高由于刀片避免了由焊接和刃磨高温引起的缺陷,刀具几何参数完全由刀片和刀杆槽保证，切削性能稳定，从而提高了刀具寿命。

■数控刀片牌号用途牌号用途YBC151 高耐磨性的机体与MT-TiCN、厚AL2O3、TiN涂层的组合，是钢，铸钢和不锈钢材料精加工在高速切削下的理想牌号。

YBC251 刃口安全性能良好的韧性基体与MT-TiCN,厚AL2O3、TiN涂层的极佳结合，是钢材加工的通用牌号，适应于钢，铸钢和不锈钢的半精加，精加工等。

YBC351 高强度与抗槊性变形基体与MT-TiCN,厚AL2O3、TiN涂层的结合，具有好的韧性及抗槊性变形、适用于钢、铸钢、不锈钢的轻型粗加工和粗加工。

YBM151 特殊组织结构基体与TiN体、薄AL2O3、TIN涂层结合，具用良好抗扩散磨损性及抗抵抗槊性变形能力，适合较好情况下进行不锈钢的精加工及办精加工。

YBM251 韧性及强度好的基体与TiN、薄AL203、TiN涂层结合，优先选用于不锈钢的半精加工，轻型粗加工（车削、镗削）可在连续切削与断续切削条件下使用。

YBM351 TIALN和TIN的PVD涂层合金，有极好的切削强度与抗冲击性能及非常好耐磨性，使用于车加工和镗销不锈钢及P30范围内的材料的低速重负荷粗加工。

YBD151 高耐磨性的基体与MT-Ti(CN)、厚AL2O3、TiN涂层的极佳组合，是球墨铸铁与灰口铸铁加工的首选牌号，允许有较高的切削速度。

YBD251 TiAlN和TiN的PVD涂层合金，具用良好的韧性与耐磨性，适用于精车、镗加工和轻型铣削不锈钢及钻加工铸铁、不锈钢和合金铸铁，也可用于中、低速切断与切槽低碳钢。

YBG201 TiN的PVD涂层合金，具用良好的韧性和耐磨性，是高质量的螺纹加工低碳钢、不锈钢和铸铁的专用牌号、也用于钻加工（周边和中心部位都参与切削的刀片）。

YB235 韧性非常好的基体，与TiN、TiCN涂层相结合。

刀刃安全性好。

在中、于低速情况下粗加工。

适用于钢、奥氏体不锈钢、铸钢的车、铣、镗、钻（带周边切削刃刀片），主要用于P40和M35材料。

YC10 适用于钢、铸钢的精加工、宜采用较高切削速度和中，小进给量。

外圆车刀型号说明内孔车刀型号说明可转位精密车刀简介可转位精密车刀是车削工具系统中主要部件，规格、品种较多的产品之一，精密级产品，车刀的主要尺寸公差控制在±0.08mm以内。

螺钉夹紧式外圆车刀型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SDJCR/L10 10 10 12 17 701010E070.4 DCMT070204 M2.5x5 T8SDJCR/L12 12 12 16 14 1001212H07SDJCR/L 16 16 16 20 18 100 0.8 DCMT11T308 M4x9 T151616H11SDJCR/L2020K1120 20 20 25 26 125SDJCR/L2525M1125 25 25 32 26 150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SDNCN 1010H0710 10 10 514100 0.4 DCMT070204 M2.5x5 T8SDNCN 1212H0712 12 12 6SDNCN 1616H1116 16 16 8 210.8 DCMT11T308 M4x9 T15 SDNCN 2020K1120 20 20 10.5 25 125SDNCN 2525M1125 25 25 13 25 150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SDNCR/L 1212H0712 12 12 18100105 0.4 DCMT070204 M2.5x5 T8 SDNCR/L 1616H1116 16 16 25 1070.8 DCMT11T308 M4x9 T15 SDNCR/L 2020K1120 20 20 29.5 116 125SDNCR/L 2525M1125 25 25 34.5 141 150螺钉夹紧式外圆车刀SDJCR/L 、SDPCN 、SDPCR/L 、SSDPN 、STACR/L 、SCGCR/L 、SCFCR/L 、SCLCR/L 、SRDCN 、SRGCR/L 、SVJBR/L 、SVVBN 、SVHBR/L型 号bh h1 f l2l1 刀尖半径 配用刀片 螺钉 扳 手SSDPN 1010H09 1010 10 5121000.4SCMT09T308 M4x9T15SSDPN 1212H09 12 12 12 6 SSDPN 1616H09 16 16 16 8 14 0.8SSDPN 2020K09 20 20 201025 125SSDPN 2525M09 252525 12.5 25 150型 号bh h1 f l2l1 刀尖半径 配用刀片螺钉扳 手STACR/L 0808H09 8 8 8 810.5 `100 0.4TCMT090204 M2.5x5T8STACR/L 1010H09 10 10 10 10 STACR/L 1212H09 12121212STAPR/L 1616H1116 16 16 16 13STAPR/L 2020K1120 20 20 25 18 125TCMT110204STAPR/L 2525M1125 25 25 32 25 150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手0.4 CCMT060204 M2.5x5 T8 SCGCR/L 1212H0612 12 12 16 12100SCGCR/L 1616H0916 16 16 20 16SCGCR/L 2020K0920 20 20 25 25 1250.8 CCMT09T308 M4x9 T15 SCGCR/L 2525M0925 25 25 32 25 150螺钉夹紧式外圆车刀型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SCFCR/L 12 12 12 16 16 100 0.4 CCMT0602 M2.5x5 T81212H06SCFCR/L16 16 16 201616H09SCFCR/L20 20 20 25 25 1250.8 CCMT09T308 M4x9 T15 2020K09SCFCR/L25 25 25 32 25 1502525M09型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SCLCR/L12 12 12 16 120.4 CCMT060204 M2.5x5 T8 1212H06100SCLCR/L16 16 16 20 161616H09SCLCR/L0.8 CCMT09T308 M4x9 T1520 20 20 25 25 1252020K09SCLCR/L25 25 25 32 25 1502525M09型号b h h1f l2l1A配用刀片螺钉扳手SRDCN 1616H0816 16 16 1213 1008 RCMT0803MO M3x6 T8SRDCN 2020K0820 20 20 14 125SRDCN 2525M1225 25 25 18.5 150 12 RCMT1204MO M4x9 T15型号b h h1f l A配用刀片螺钉扳手SRGCR/L 1616H0816 16 16 20 1008 RCMT0803MO M3x6 T8 SRGCR/L 2020K0820 20 20 25 125SRGCR/L 2525M1025 25 25 32 150 12 RCMT1204MO M4x9 T15螺钉夹紧式外圆车刀型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SVJBR/L 1212F11 12 12 12 16 25 800.4 VBMT110204 M2.5x5 T8 SVJBR/L 1616H11 16 16 16 20 25 100SVJBR/L 2020K16 20 20 20 25 35 125VBMT160404SVJBR/L 2525M16 25 25 25 32 35 150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SVVBN 1212F1112 12 12 6 25 800.4 VBMT110204M2.5x5 T8SVVBN 1616H1116 16 16 8 25 100SVVBN2020K1120 20 20 10 25 125SVVBN2525M1625 25 25 12.5 40 150 VBMT160404型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SVHBR/L 2020K1620 20 20 25 32 1250.4 VBMT160404 M2.5x5 T8 SVHBR/L 2525M1625 25 25 32 32 150SVHBR/L 3225P1625 32 32 32 32 170螺钉夹紧式内孔车刀型 号最小加工直径Dd f l1 l2 H B α° a刀尖半径 配用刀片 螺 钉 扳手S08H －STFP R/L09108 5.5 100 16 7 8 8° 8.50.4TCMT090204M2.5x5 T8S10K －STFP R/L111210 6.5 125 20 9 10 6° 10TCMT110204S12M －STFP R/L111612 9 150 24 11 11.5 4°S16Q －STFP R/L132016 11 180 30 15 15.5 3° 12.7TCMT110204S20R －STFP R/L132420 13 200 40 18 19 2°S25S －STFP R/L163125 17 250 45 23 24 0° 14.5 0.8 TCMT160308 M4x9 T15S32T －STFP R/L163932 22 300 50 30 31型 号最小加工直径Dd fl1 l2 H B α° a刀尖半径 配用刀片 螺 钉 扳手S10H-STUP R/L 11 12 10 6.5 100259 9.5 6°10 0.4 TCMT110204 M 2.5x5 T8S12K-STUP R/L 111612 9125 11 11.5 4°S12F-STUP R/L 11 80S16M-STUP R/L 11 20 16 11 150 30 14 15 3° S20Q-STUP R/L 11 24 20 13 180 35 18 18.5 2° S25R-STUP R/L 16 31 25 17 200 45 23 22.50° 14.5 0.8 TCMT160308 M4x9 T15S32S-STUP R/L 16 3932 22 250 50 30 29.5型 号最小加工直径Dd fl1 l2 H B α° a刀尖半径 配用刀片 螺 钉 扳手S10K －STLP R/L111210 6.5 125 20 9 10 6° 10 0.4 TCMT110204 M 2.5x5 T8S12M －STLP R/L111612 9 150 24 11 11.5 4°S16Q －STLP R/L132016 11 180 30 15 15.5 3°12.7TCMT110204S20R －STLP R/L132420 13 200 40 18 19 2°S25S －STLP R/L163125 17 250 45 23 24 0° 14.5 0.8 TCMT160308 M4x9 T15S32T －STLP R/L163932 22 300 50 30 31螺钉夹紧式内孔车刀S-STFPR/L 、S-STUPR/L 、S-STLPR/L 、S-SSKPR/L 、S-SCLCR/L 、S-SDUCR/L型 号最小加工直径Dd f l1 l2HB α° a刀尖半径 配用刀片 螺 钉 扳手S16Q －SSKPR/L092016 11 180 30 15 15.5 6° 8.20.4SCMT09T304 M4x9 T15S20R －SSKPR/L092420 13 200 40 18 192°S25S －SSKPR/L12 3125 17 250 45 23 2411.3SCMT120404 M5x12 T20S32T －SSKPR/L3932 22 300 50 30 31 0°12型号最小加工直径D d f l1l2H Bα°a刀尖半径配用刀片螺钉扳手S10K－SCLCR/L0613 10 7 12525 9 9.5 12°6.0 0.4 CCMT060204 M2.5x5 T8S12M－SCLCR/L0616 12 9 150 11 11.510°S16Q－SCLCR/L0920 16 11 180 30 14 159.5 0.8 CCMT09T308 M4x9 T15 S20R－SCLCR/L0925 20 13 200 35 18 18.5 8°S25S－SCLCR/L0932 25 17 250 40 23 22.5 6°型号最小加工直径D d f l1l2H Bα°a刀尖半径配用刀片螺钉扳手S12M－SDUCR/L16 12 9 150 25 11 11.5 8°077.0 0.4 DCMT070204 M2.5x5 T8 S16Q－SDUCR/L20 16 11 180 30 14 15 6°07S20R－SDUCR/L25 20 13 200 35 18 18.5 8° 10.5 0.8 DCMT11T308 M4x9 T1511复合上压式车刀型号b h.h1l1f l2a刀尖半径配用刀片MSBNR/L 2020K1220 20 125 1733.5 11 0.8 SNMG120408MSBNR/L 2525M1225 25 150 22MSBNR/L 3225P1525 32 170 22 38 14SNMG1506121.2MSBNR/L 4040R1940 40 200 35 38 17 SNMG190612型号b h.h1l1f l2a刀尖半径配用刀片MSDNN 2020K1220 20 125 10.034 8 0.8 SNMG120408 MSDNN 2525M1225 25 150 12.5MSDNN 3225P1525 32 170 12.5 42 10 1.2 SNMG150612型号b h.h1l1f l2a配用刀片MSKNR/L 2020K1220 20 125 2529 11 SNMG120408 MSKNR/L 2525M1225 25 150 3214 SNMG150612 MSKNR/L 3225P1525 32 170 3238MSKNR/L 4040R1940 40 200 50 17 SNMG190612复合上压式车刀型号 b h.h1 l1 f l2 a 配用刀片MSSNR/L 2020K1220 20 125 25 34 8 SNMG120408MSSNR/L 2525M1225 25 150 32MSSNR/L 3225P1525 32 170 32 38 10 SNMG150612型号f h1l2b h l1A配用刀片MRGNR/L 2020K1225 202820 20 125?12 RNMG1204 MRGNR/L 2525M1232 25 25 25 150MRGNR/L 3225P1232 32 32 25 32 170型号f h1l2b h l1a刀尖半径配用刀片MDPNN 2020K1510 2045 20 20 12512 0.8 DNMG150608MDPNN 2525M1512.5 252525 150MDPNN 3225P1532 32 170复合上压式车刀MSBNR/L、MSDNN、MSKNR/L、MSSNR/L、MRGNR/L、MDPNN、MTGNR/L、MCLNR/L、MTFNR/L、MWLNR/L、MDJNR/L、MDHNR/L型号f h1l2b h l1a刀尖半径配用刀片MTGNR/L 2020K1625 2028 20 20 12514.50.8TNMG160408MTGNR/L 2525M1632 252525 150MTGNR/L 3225P2232 32 32 170 20 TNMG220408 MTGNR/L 4040R2750 40 38 40 40 200 24.5 1.2 TNMG270612型号F f1h1l2b h l1a刀尖半径配用刀片MCLNR/L 2020K122518 203020 20 12512 0.8 CNMG120408MCLNR/L 2525M1232 252525 150MCLNR/L 3225P1622 32 35 32 170 14.51.2CNMG160612 MCLNR/L 4040R1950 30 40 38 40 40 200 18 CNMG190612型号f f1h1l2b h l1a刀尖半径配用刀片MTFNR/L 2020K162518 2024.520 20 12514.50.8TNMG160408MTFNR/L 2525M1632 252525 150MTFNR/L 3225P2224 32 32 32 170 20 TNMG220408 MTFNR/L 4040R2750 30 40 31 40 40 200 24.5 1.2 TNMG270612复合上压式车刀型号f h1l2b h l1a刀尖半径配用刀片MWLNR/L 2020K0825 2025 20 20 1258.5 0.8 WNMM080408MWLNR/L 2525M0832 252525 150MWLNR/L 3225P103230 32 17010.5 1.2 WNMM100612MWLNR/L 4040R1050 40 40 40 200型号f f1h1l2b h l1a刀尖半径配用刀片MDJNR/L 2020K152519 203820 20 12514 0.8 DNMG150608MDJNR/L 2525M1532 252525 150MDJNR/L 3225P1532 32 170型号f h1l2b h l1a刀尖半径配用刀片MDHNR/L 2020K1525 2038 20 20 12514 08 DNMG150608MDHNR/L 2525M1532 252525 150MDHNR/L 3225P1532 32 170杠杆式车刀PSBNR/L、PSDNN、PSSNR/L、PCFNR/L、PSKNR/L、PCBNR/L、PTGNR/L、PCLNR/L、PTFNR/L、PDPNN、PDJNR/L、PDHNR/L、PRGNR/L型号f h1l2b h l1±0.08a刀尖半径配用刀片PSBNR/L 1616H0913 16 22 16 16 100 80.8 SNMG090308PSBNR/L 2020K1217 20 28 20 20 12511 SNMG120408PSBNR/L 2525M1222 25 242525 150PSBNR/L 3225P1532 35 32 170 13.51.2SNMG150612 PSBNR/L 4040R1935 40 40 40 40 200 16.5 SNMG190612型号f h1l2b h l±0.08a刀尖半径配用刀片PSDNN 1616H098.0 16 22 16 16 100 5.50.8 SNMG090308PSDNN 2020K12 10.3 2030 20 20 1258SNMG120408PSDNN 2525M1212.8 252525 150PSDNN 3225P1232 32 170 1.2 SNMG150612型号f S h1l2b h l1±0.08l0a刀尖半径配用刀片PSSNR/L1616H0920 13.9 16 22 16 16 100 93.9 5.50.8 SNMG090308PSSNR/L2020K1225 16.7 2030 20 20 125 116.78SNMG120408PSSNR/L2525M1232 23.7 252525 150 141.7PSSNR/L3225P1232 32 170 161.71.2SNMG150608 PSSNR/L4040R1950 32.5 40 40 40 40 200 187.5 12 SNMG190612杠杆式车刀型号f f1h1l2b h l1a刀尖半径配用刀片PCFNR/L2020K122518 202820 20 12512 0.8 CNMG120408PCFNR/L2525M1232 252525 150PCFNR/L3225P1232 32 170型号f f1h1l2b h l1l0a刀尖半径配用刀片PSKNR/L1616H0920 15 16 17 16 16 100 102 80.8 SNMG090308PSKNR/L2020K122517 202220 20 125 12811 SNMG120408PSKNR/L2525M1232 25 25 25 150 153PSKNR/L3232P1540 22 32 30 32 32 170 174 13.51.2SNMG150612 PSKNR/L4040R1950 27 40 40 40 40 200 205 16.5 SNMG190612型号f h1l2b h l1a刀尖半径配用刀片PCBNR/L2020K1217 2028 20 20 12511 0.8 CNMG120408PCBNR/L2525M1222 252525 150PCBNR/L3225P1632 31 32 170 14.5 1.2 CNMG160612杠杆式车刀型号f f1h1l2b h l1a刀尖半径配用刀片PTGNR/L1616H162016162216 16 10014.5 0.8 TNMG160408PTGNR/L 25 20 20 20 1252020K16 PTGNR/L2525M1632 21 252525 150PTGNR/L3225P2224 32 28 32 170 201.2TNMG220412 PTGNR/L4040R2750 30 40 35 40 40 200 24.5 TNMG270612型号f f1h1l2b h l1a刀尖半径配用刀片PCLNR/L1616H0920 －16 26 16 16 10012 0.8 CNMG090308PCLNR/L2020K122518 202820 20 125CNMG120408PCLNR/L2525M1232 252525 150PCLNR/L3225P1232 32 170PCLNR/L4040R1250 25 40 40 40 40 200 18 1.2 CNMG120412型号f f1h1l2b h l1a刀尖半径配用刀片PTFNR/L1616H1620 18 1622 16 16 10014.50.8TNMG160408PTFNR/L2020K1625 17.5 20 20 20 125 PTFNR/L2525M1632 20 252525 150PTFNR/L3232P2224 32 28 32 170 20 TNMG220412 PTFNR/L4040R2750 30 40 31 40 40 200 24.5 1.2 TNMG270612杠杆式车刀型号f h1l2b h l1a刀尖半径配用刀片PDPNN 2525M1512.5 2536 2525 15012 0.8 DNMG150608PDPNN 3232P1532 32 170型号f f1h1l2b h l1a刀尖半径配用刀片PDJNR/L2020K152519 203220 20 12514 0.8 DNMG150608PDJNR/L2525M1532 252525 150PDJNR/L3225P1532 32 170型号f h1l2b h l1±0.08a刀尖半径配用刀片PDHNR/L 2020K1525 2032 20 20 12514 0.8 DNMG150608PDHNR/L 2525M1532 252525 150PDHNR/L 3225P1532 32 170型号f h1l2b h l1a配用刀片PRGNR/L 2020K0925 20 19 20 20 1259.52 RNGA0903 PRGNR/L 2525M0932 25 25 25 25 150PRGNR/L 2525M1212.7 RNMG1204 PRGNR/L 3225P1232 32 33 25 32 170切断（槽）刀型号说明QZQ1616RL、QZQ2020RL、QZQ2525RL、QZQ3225RL切断（槽）刀型号尺寸刀片型号螺钉扳手h b(h)L f B ar maxQZQ1616R/L0316 16 100 16.4 316ZQMX3N11-1EM5X16 S4QZQ1616R/L 04 4 ZQMX4N11-1EQZQ2020R/L 0320 20 125 20.4320 ZQMX3N11-1EM6X14S5QZQ2020R/L 04 4 ZQMX4N11-1E QZQ2525R/L 032525 15025.43 ZQMX3N11-1EM6X16QZQ2525R/L 04 4 ZQMX4N11-1E QZQ2525R/L 05 5 25 ZQMX5N11-1E QZQ2525R/L 0625.7 6 32 ZQMX6N11-1E QZQ3225R/L 0332 170 25.4325ZQMX3N11-1EM8X20 S6QZQ3225R/L 04 4 ZQMX4N11-1E QZQ3225R/L 05 5 ZQMX5N11-1E QZQ3225R/L 0625.7 6 32 ZQMX6N11-1E螺纹车刀型号说明外螺纹车刀型号hh1bLf配用刀片螺 钉 扳 手SE R/L 1616H16 16 16 16 100 20 16ER/L M3.5x14 T15SE R/L 2020K16 20 20 20 125 25SE R/L 2525M16 25 25 25 15032SE R/L 3225P16 32 32 25 170 SE R/L 3232P16 32 32 32 170 40 SE R/L 2525M22 25 25 25 150 32 22ER/L M4x15T20SE R/L 3225P22 32 32 25 170 32 SE R/L 3232P2232323217040内螺纹车刀SER/L,SNR/L。

外圆车刀型号说明内孔车刀型号说明可转位精密车刀简介可转位精密车刀是车削工具系统中主要部件，规格、品种较多的产品之一，精密级产品，车刀的主要尺寸公差控制在±0.08mm以内。

螺钉夹紧式外圆车刀型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SDJCR/L10 10 10 12 17 701010E070.4 DCMT070204 M2.5x5 T8SDJCR/L12 12 12 16 14 1001212H07SDJCR/L1616H1116 16 16 20 18 1000.8 DCMT11T308 M4x9 T15 SDJCR/L2020K1120 20 20 25 26 125SDJCR/L2525M1125 25 25 32 26 150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SDNCN 1010H0710 10 10 514100 0.4 DCMT070204 M2.5x5 T8SDNCN 1212H0712 12 12 6SDNCN 1616H1116 16 16 8 210.8 DCMT11T308 M4x9 T15 SDNCN 2020K1120 20 20 10.5 25 125SDNCN 2525M1125 25 25 13 25 150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SDNCR/L 1212H0712 12 12 18100105 0.4 DCMT070204 M2.5x5 T8 SDNCR/L 1616H1116 16 16 25 107 0.8 DCMT11T308 M4x9 T15SDNCR/L 2020K1120 20 20 29.5 116 125SDNCR/L 2525M1125 25 25 34.5 141 150螺钉夹紧式外圆车刀SDJCR/L、SDPCN、SDPCR/L、SSDPN、STACR/L、SCGCR/L、SCFCR/L、SCLCR/L、SRDCN、SRGCR/L、SVJBR/L、SVVBN、SVHBR/L型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SSDPN 1010H0910 10 10 5121000.4SCMT09T308 M4x9 T15 SSDPN 1212H0912 12 12 6SSDPN 1616H0916 16 16 8 140.8SSDPN 2020K0920 20 20 10 25 125SSDPN 2525M0925 25 25 12.5 25 150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手STACR/L 0808H098 8 8 8 10.5 `100 0.4 TCMT090204 M2.5x5 T8STACR/L 1010H0910 10 10 10STACR/L 1212H0912 12 12 12STAPR/L 1616H1116 16 16 16 13STAPR/L 2020K1120 20 20 25 18 125TCMT110204STAPR/L 2525M1125 25 25 32 25 150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手0.4 CCMT060204 M2.5x5 T8 SCGCR/L 1212H0612 12 12 16 12100SCGCR/L 1616H0916 16 16 20 16SCGCR/L 2020K0920 20 20 25 25 1250.8 CCMT09T308 M4x9 T15 SCGCR/L 2525M0925 25 25 32 25 150螺钉夹紧式外圆车刀型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SCFCR/L1212H0612 12 12 1616 1000.4 CCMT0602 M2.5x5 T8 SCFCR/L1616H0916 16 16 200.8 CCMT09T308 M4x9 T15 SCFCR/L2020K0920 20 20 25 25 125SCFCR/L2525M0925 25 25 32 25 150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SCLCR/L1212H0612 12 12 16 121000.4 CCMT060204 M2.5x5 T8 SCLCR/L1616H0916 16 16 20 160.8 CCMT09T308 M4x9 T15 SCLCR/L2020K0920 20 20 25 25 125SCLCR/L2525M0925 25 25 32 25 150型号b h h1f l2l1A配用刀片螺钉扳手SRDCN 1616H0816 16 16 1213 1008 RCMT0803MO M3x6 T8SRDCN 2020K0820 20 20 14 125SRDCN 2525M1225 25 25 18.5 150 12 RCMT1204MO M4x9 T15型号b h h1f l A配用刀片螺钉扳手SRGCR/L 1616H0816 16 16 20 1008 RCMT0803MO M3x6 T8 SRGCR/L 2020K0820 20 20 25 125SRGCR/L 2525M1025 25 25 32 150 12 RCMT1204MO M4x9 T15螺钉夹紧式外圆车刀型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SVJBR/L 1212F11 12 12 12 16 25 800.4VBMT110204M2.5x5 T8 SVJBR/L 1616H11 16 16 16 20 25 100SVJBR/L 2020K16 20 20 20 25 35 125VBMT160404SVJBR/L 2525M16 25 25 25 32 35 150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SVVBN 1212F1112 12 12 6 25 800.4VBMT110204M2.5x5 T8 SVVBN 1616H1116 16 16 8 25 100SVVBN2020K1120 20 20 10 25 125SVVBN2525M1625 25 25 12.5 40 150 VBMT160404型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SVHBR/L 2020K1620 20 20 25 32 1250.4 VBMT160404 M2.5x5 T8 SVHBR/L 2525M1625 25 25 32 32 150SVHBR/L 3225P1625 32 32 32 32 170螺钉夹紧式内孔车刀型号最小加工直径Dd f l1l2H Bα°a刀尖半径配用刀片螺钉扳手S08H－STFP R/L0910 8 5.5 100 16 7 8 8°8.50.4TCMT090204M2.5x5 T8 S10K－STFP R/L1112 10 6.5 125 20 9 10 6°10 TCMT110204S12M－STFP R/L 16 12 9 150 24 11 11.5 4°11S16Q－STFP R/L1320 16 11 180 30 15 15.5 3°12.7 TCMT110204S20R－STFP R/L1324 20 13 200 40 18 19 2°S25S－STFP R/L1631 25 17 250 45 23 240° 14.5 0.8 TCMT160308 M4x9 T15 S32T－STFP R/L1639 32 22 300 50 30 31型号最小加工直径Dd f l1l2H Bα°a刀尖半径配用刀片螺钉扳手S10H-STUP R/L 1112 10 6.5 100259 9.5 6°10 0.4 TCMT110204 M2.5x5 T8 S12K-STUP R/L 1116 12 912511 11.5 4°S12F-STUP R/L 1180S16M-STUP R/L 1120 16 11 150 30 14 15 3°S20Q-STUP R/L 1124 20 13 180 35 18 18.5 2°S25R-STUP R/L 1631 25 17 200 45 23 22.50° 14.5 0.8 TCMT160308 M4x9 T15 S32S-STUP R/L 1639 32 22 250 50 30 29.5型 号最小加工直径Dd fl1 l2 H B α° a刀尖半径 配用刀片 螺 钉 扳手S10K －STLP R/L111210 6.5 125 20 9 10 6° 100.4TCMT110204M2.5x5 T8S12M －STLP R/L111612 9 150 24 11 11.5 4°S16Q －STLP R/L132016 11 180 30 15 15.5 3°12.7TCMT110204S20R －STLP R/L132420 13 200 40 18 19 2°S25S －STLP R/L163125 17 250 45 23 24 0° 14.5 0.8 TCMT160308 M4x9 T15S32T －STLP R/L163932 22 300 50 30 31螺钉夹紧式内孔车刀S-STFPR/L 、S-STUPR/L 、S-STLPR/L 、S-SSKPR/L 、S-SCLCR/L 、S-SDUCR/L型号最小加工直径Dd f l1l2H Bα°a刀尖半径配用刀片螺钉扳手S16Q－SSKPR/L0920 16 11 180 30 15 15.5 6°8.20.4SCMT09T304 M4x9 T15 S20R－SSKPR/L0924 20 13 200 40 18 192°S25S－SSKPR/L1231 25 17 250 45 23 2411.3 SCMT120404 M5x12 T20 S32T－SSKPR/L1239 32 22 300 50 30 31 0°型号最小加工直径Dd f l1l2H Bα°a刀尖半径配用刀片螺钉扳手S10K－SCLCR/L0613 10 7 125259 9.5 12°6.0 0.4 CCMT060204 M2.5x5 T8 S12M－SCLCR/L 16 12 9 150 11 11.5 10°06S16Q－SCLCR/L0920 16 11 180 30 14 159.5 0.8 CCMT09T308 M4x9 T15 S20R－SCLCR/L0925 20 13 200 35 18 18.5 8°S25S－SCLCR/L0932 25 17 250 40 23 22.5 6°型号最小加工直径D d f l1l2H Bα°a刀尖半径配用刀片螺钉扳手S12M－SDUCR/L0716 12 9 150 25 11 11.5 8°7.0 0.4 DCMT070204 M2.5x5 T8 S16Q－SDUCR/L0720 16 11 180 30 14 15 6°S20R－SDUCR/L1125 20 13 200 35 18 18.5 8° 10.5 0.8 DCMT11T308 M4x9 T15复合上压式车刀型号b h.h1l1f l2a刀尖半径配用刀片MSBNR/L 2020K1220 20 125 1733.5 11 0.8 SNMG120408 MSBNR/L 2525M1225 25 150 22SNMG150612 MSBNR/L 3225P1525 32 170 22 38 141.2MSBNR/L 4040R1940 40 200 35 38 17 SNMG190612型号b h.h1l1f l2a刀尖半径配用刀片MSDNN 2020K1220 20 125 10.034 8 0.8 SNMG120408 MSDNN 2525M1225 25 150 12.5MSDNN 3225P1525 32 170 12.5 42 10 1.2 SNMG150612型号b h.h1l1f l2a配用刀片MSKNR/L 2020K1220 20 125 2529 11 SNMG120408 MSKNR/L 2525M1225 25 150 3214 SNMG150612 MSKNR/L 3225P1525 32 170 3238MSKNR/L 4040R1940 40 200 50 17 SNMG190612复合上压式车刀型号 b h.h1 l1 f l2 a 配用刀片MSSNR/L 2020K1220 20 125 2534 8 SNMG120408 MSSNR/L 2525M1225 25 150 32MSSNR/L 3225P1525 32 170 32 38 10 SNMG150612型号f h1l2b h l1A配用刀片MRGNR/L 2020K1225 202820 20 125?12 RNMG1204 MRGNR/L 2525M1232 25 25 25 150MRGNR/L 3225P1232 32 32 25 32 170型号f h1l2b h l1a刀尖半径配用刀片MDPNN 2020K1510 2045 20 20 12512 0.8 DNMG150608MDPNN 2525M1512.5 252525 150MDPNN 3225P1532 32 170复合上压式车刀MSBNR/L、MSDNN、MSKNR/L、MSSNR/L、MRGNR/L、MDPNN、MTGNR/L、MCLNR/L、MTFNR/L、MWLNR/L、MDJNR/L、MDHNR/L型号f h1l2b h l1a刀尖半径配用刀片MTGNR/L 2020K1625 2028 20 20 12514.50.8TNMG160408MTGNR/L 2525M1632 252525 150MTGNR/L 3225P2232 32 32 170 20 TNMG220408 MTGNR/L 4040R2750 40 38 40 40 200 24.5 1.2 TNMG270612型号F f1h1l2b h l1a刀尖半径配用刀片MCLNR/L 2020K122518 203020 20 12512 0.8 CNMG120408MCLNR/L 2525M1232 252525 150MCLNR/L 3225P1622 32 35 32 170 14.51.2CNMG160612 MCLNR/L 4040R1950 30 40 38 40 40 200 18 CNMG190612型号f f1h1l2b h l1a刀尖半径配用刀片MTFNR/L 2020K162518 2024.520 20 12514.50.8TNMG160408MTFNR/L 2525M1632 252525 150MTFNR/L 3225P2224 32 32 32 170 20 TNMG220408 MTFNR/L 4040R2750 30 40 31 40 40 200 24.5 1.2 TNMG270612复合上压式车刀型号f h1l2b h l1a刀尖半径配用刀片MWLNR/L 2020K0825 2025 20 20 1258.5 0.8 WNMM080408MWLNR/L 2525M0832 252525 150MWLNR/L 3225P103230 32 17010.5 1.2 WNMM100612MWLNR/L 4040R1050 40 40 40 200型号f f1h1l2b h l1a刀尖半径配用刀片MDJNR/L 2020K152519203820 20 12514 0.8 DNMG150608MDJNR/L 2525M1532252525 150MDJNR/L 3225P1532 32 170型号f h1l2b h l1a刀尖半径配用刀片MDHNR/L 2020K1525 203820 20 12514 08 DNMG150608MDHNR/L 2525M1532252525 150MDHNR/L 3225P1532 32 170杠杆式车刀PSBNR/L、PSDNN、PSSNR/L、PCFNR/L、PSKNR/L、PCBNR/L、PTGNR/L、PCLNR/L、PTFNR/L、PDPNN、PDJNR/L、PDHNR/L、PRGNR/L型号f h1l2b h l1±0.08a刀尖半径配用刀片PSBNR/L 1616H0913 16 22 16 16 100 80.8 SNMG090308PSBNR/L 2020K1217 20 28 20 20 12511 SNMG120408PSBNR/L 2525M1222 25 242525 150PSBNR/L 3225P1532 35 32 170 13.51.2SNMG150612 PSBNR/L 4040R1935 40 40 40 40 200 16.5 SNMG190612型号f h1l2b h l±0.08a刀尖半径配用刀片PSDNN 1616H098.0 16 22 16 16 100 5.50.8 SNMG090308PSDNN 2020K12 10.3 2030 20 20 1258SNMG120408PSDNN 2525M1212.8 252525 150PSDNN 3225P1232 32 170 1.2 SNMG150612型号f S h1l2b h l1±0.08l0a刀尖半径配用刀片PSSNR/L1616H0920 13.9 16 22 16 16 100 93.9 5.50.8 SNMG090308PSSNR/L2020K1225 16.7 2030 20 20 125 116.78SNMG120408PSSNR/L2525M1232 23.7 252525 150 141.7PSSNR/L3225P1232 32 170 161.71.2SNMG150608 PSSNR/L4040R1950 32.5 40 40 40 40 200 187.5 12 SNMG190612杠杆式车刀型号f f1h1l2b h l1a刀尖半径配用刀片PCFNR/L2020K122518 202820 20 12512 0.8 CNMG120408PCFNR/L2525M1232 252525 150PCFNR/L3225P1232 32 170型号f f1h1l2b h l1l0a刀尖半径配用刀片PSKNR/L1616H0920 15 16 17 16 16 100 102 80.8 SNMG090308PSKNR/L2020K122517 202220 20 125 12811 SNMG120408PSKNR/L2525M1232 25 25 25 150 153PSKNR/L3232P1540 22 32 30 32 32 170 174 13.51.2SNMG150612 PSKNR/L4040R1950 27 40 40 40 40 200 205 16.5 SNMG190612型号f h1l2b h l1a刀尖半径配用刀片PCBNR/L2020K1217 2028 20 20 12511 0.8 CNMG120408PCBNR/L2525M1222 252525 150PCBNR/L3225P1632 31 32 170 14.5 1.2 CNMG160612杠杆式车刀型号f f1h1l2b h l1a刀尖半径配用刀片PTGNR/L1616H162016162216 16 10014.5 0.8 TNMG160408PTGNR/L 25 20 20 20 1252020K16PTGNR/L2525M163221 252525 150PTGNR/L3225P2224 32 28 32 170 201.2TNMG220412 PTGNR/L4040R2750 30 40 35 40 40 200 24.5 TNMG270612型号f f1h1l2b h l1a刀尖半径配用刀片PCLNR/L1616H0920 －16 26 16 16 10012 0.8CNMG090308 PCLNR/L2020K122518202820 20 125CNMG120408 PCLNR/L2525M1232252525 150PCLNR/L3225P1232 32 170PCLNR/L4040R1250 25 40 40 40 40 200 18 1.2 CNMG120412型号f f1h1l2b h l1a刀尖半径配用刀片PTFNR/L1616H1620 18 1622 16 16 10014.50.8TNMG160408PTFNR/L2020K1625 17.5 20 20 20 125 PTFNR/L2525M1632 20 252525 150PTFNR/L3232P2224 32 28 32 170 20 TNMG220412 PTFNR/L4040R2750 30 40 31 40 40 200 24.5 1.2 TNMG270612杠杆式车刀型号f h1l2b h l1a刀尖半径配用刀片PDPNN 2525M1512.52536 2525 15012 0.8 DNMG150608PDPNN 3232P1532 32 170型号f f1h1l2b h l1a刀尖半径配用刀片PDJNR/L2020K152519 203220 20 12514 0.8 DNMG150608PDJNR/L2525M1532 252525 150PDJNR/L3225P1532 32 170型号f h1l2b h l1±0.08a刀尖半径配用刀片PDHNR/L 2020K1525 2032 20 20 12514 0.8 DNMG150608PDHNR/L 2525M1532 252525 150PDHNR/L 3225P1532 32 170型号f h1l2b h l1a配用刀片PRGNR/L 2020K0925 20 19 20 20 1259.52 RNGA0903 PRGNR/L 2525M0932 25 25 25 25 150PRGNR/L 2525M1212.7 RNMG1204 PRGNR/L 3225P1232 32 33 25 32 170切断（槽）刀型号说明QZQ1616RL、QZQ2020RL、QZQ2525RL、QZQ3225RL切断（槽）刀型号尺寸刀片型号螺钉扳手h b(h)L f B ar maxQZQ1616R/L0316 16 100 16.4 316ZQMX3N11-1EM5X16 S4QZQ1616R/L 04 4 ZQMX4N11-1EQZQ2020R/L 0320 20 125 20.4320 ZQMX3N11-1EM6X14S5QZQ2020R/L 04 4 ZQMX4N11-1E QZQ2525R/L 032525 15025.43 ZQMX3N11-1EM6X16QZQ2525R/L 04 4 ZQMX4N11-1E QZQ2525R/L 05 5 25 ZQMX5N11-1E QZQ2525R/L 0625.7 6 32 ZQMX6N11-1E QZQ3225R/L 0332 170 25.4325ZQMX3N11-1EM8X20 S6QZQ3225R/L 04 4 ZQMX4N11-1E QZQ3225R/L 05 5 ZQMX5N11-1E QZQ3225R/L 0625.7 6 32 ZQMX6N11-1E螺纹车刀型号说明外螺纹车刀型号 h h1 b L f 配用刀片螺 钉 扳 手SE R/L 1616H16 16 16 16 100 2016ER/L M3.5x14 T15SE R/L 2020K16 20 20 20 125 25SE R/L 2525M16 25 25 25 150 32SE R/L 3225P16 32 32 25 170SE R/L 3232P16 32 32 32 170 40SE R/L 2525M22 25 25 25 150 3222ER/L M4x15 T20 SE R/L 3225P22 32 32 25 170 32 SE R/L 3232P22 32 32 32 170 40内螺纹车刀SER/L,SNR/L型号 d f L h D B l 刀片螺钉SN R/L 0010H11 10 7.2 100 9 12 9.5 2511NR/L M3x5 SN R/L 0012K11 12 9 125 11 16 11.5 32SN R/L 0016M16 16 12 150 15 20 15.5 3216NR/L M3.5x9 SN R/L 0020Q16 20 14 180 18 25 19 40。

外圆车刀型号说明内孔车刀型号说明可转位精密车刀简介可转位精密车刀是车削工具系统中主要部件，规格、品种较多的产品之一，精密级产品，车刀的主要尺寸公差控制在±0.08mm以内。

螺钉夹紧式外圆车刀型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SDJCR/L10 10 10 12 17 701010E070.4 DCMT070204 M2.5x5 T8SDJCR/L12 12 12 16 14 1001212H07SDJCR/L1616H1116 16 16 20 18 1000.8 DCMT11T308 M4x9 T15 SDJCR/L2020K1120 20 20 25 26 125SDJCR/L2525M1125 25 25 32 26 150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SDNCN 1010H0710 10 10 514100 0.4 DCMT070204 M2.5x5 T8SDNCN 1212H0712 12 12 6SDNCN 1616H1116 16 16 8 210.8 DCMT11T308 M4x9 T15 SDNCN 2020K1120 20 20 10.5 25 125SDNCN 2525M1125 25 25 13 25 150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SDNCR/L 1212H0712 12 12 18100105 0.4 DCMT070204 M2.5x5 T8 SDNCR/L 1616H1116 16 16 25 107 0.8 DCMT11T308 M4x9 T15SDNCR/L 2020K11 20 20 20 29.5 116 125 SDNCR/L 2525M11 252525 34.5 141 150螺钉夹紧式外圆车刀SDJCR/L 、SDPCN 、SDPCR/L 、SSDPN 、STACR/L 、SCGCR/L 、SCFCR/L 、SCLCR/L 、SRDCN 、SRGCR/L 、SVJBR/L 、SVVBN 、SVHBR/L型 号bh h1 f l2l1 刀尖半径 配用刀片 螺钉 扳 手SSDPN 1010H09 1010 10 5121000.4SCMT09T308 M4x9T15SSDPN 1212H09 12 12 12 6 SSDPN 1616H09 16 16 16 8 14 0.8SSDPN 2020K09 20 20 201025 125SSDPN 2525M09 252525 12.5 25 150型 号bh h1 f l2l1 刀尖半径 配用刀片螺钉扳 手 STACR/L 0808H09 888810.5 `100 0.4TCMT090204 M2.5x5T8STACR/L 1010H0910 10 10 10STACR/L 1212H0912 12 12 12STAPR/L 1616H1116 16 16 16 13STAPR/L 2020K1120 20 20 25 18 125TCMT110204STAPR/L 2525M1125 25 25 32 25 150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手0.4 CCMT060204 M2.5x5 T8 SCGCR/L 1212H0612 12 12 16 12100SCGCR/L 1616H0916 16 16 20 16SCGCR/L 2020K0920 20 20 25 25 1250.8 CCMT09T308 M4x9 T15 SCGCR/L 2525M0925 25 25 32 25 150螺钉夹紧式外圆车刀型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SCFCR/L12 12 12 160.4 CCMT0602 M2.5x5 T8 1212H0616 100SCFCR/L16 16 16 201616H09SCFCR/L0.8 CCMT09T308 M4x9 T1520 20 20 25 25 1252020K09SCFCR/L25 25 25 32 25 1502525M09型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SCLCR/L0.4 CCMT060204 M2.5x5 T812 12 12 16 121212H06100SCLCR/L16 16 16 20 161616H09SCLCR/L0.8 CCMT09T308 M4x9 T1520 20 20 25 25 1252020K09SCLCR/L25 25 25 32 25 1502525M09型号b h h1f l2l1A配用刀片螺钉扳手SRDCN 1616H0816 16 16 1213 1008 RCMT0803MO M3x6 T8SRDCN 2020K0820 20 20 14 125SRDCN 2525M1225 25 25 18.5 150 12 RCMT1204MO M4x9 T15型号b h h1f l A配用刀片螺钉扳手SRGCR/L 1616H0816 16 16 20 1008 RCMT0803MO M3x6 T8 SRGCR/L 2020K0820 20 20 25 125SRGCR/L 2525M1025 25 25 32 150 12 RCMT1204MO M4x9 T15螺钉夹紧式外圆车刀型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SVJBR/L 1212F11 12 12 12 16 25 800.4 VBMT110204M2.5x5 T8SVJBR/L 1616H11 16 16 16 20 25 100SVJBR/L 2020K16 20 20 20 25 35 125VBMT160404SVJBR/L 2525M16 25 25 25 32 35 150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SVVBN 1212F1112 12 12 6 25 800.4 VBMT110204M2.5x5 T8SVVBN 1616H1116 16 16 8 25 100SVVBN2020K1120 20 20 10 25 125SVVBN2525M1625 25 25 12.5 40 150 VBMT160404型 号bhh1f l2 l1 刀尖半径 配用刀片 螺 钉 扳 手 SVHBR/L 2020K16 20 20 20 25 32 125 0.4VBMT160404 M2.5x5 T8SVHBR/L 2525M16 25 25 25 32 32 150 SVHBR/L 3225P16 25 32 323232 170螺钉夹紧式内孔车刀型 号最小加工直径Dd f l1 l2 H B α° a刀尖半径配用刀片 螺 钉 扳手S08H －STFP R/L09108 5.5 100 16 7 8 8° 8.5 0.4TCMT090204M2.5x5 T8S10K －STFP R/L111210 6.5 125 20 9 10 6°10TCMT110204S12M －STFP R/L1612 9 150 24 11 11.5 4°11S16Q －STFP R/L132016 11 180 30 15 15.5 3°12.7TCMT110204S20R －STFP R/L132420 13 200 40 18 19 2°S25S －STFP R/L163125 17 250 45 23 24 0° 14.5 0.8 TCMT160308 M4x9 T15S32T －STFP R/L163932 22 300 50 30 31型 号最小加工直径Dd fl1 l2 H B α° a刀尖半径 配用刀片 螺 钉 扳手S10H-STUP R/L 11 12 10 6.5 100259 9.5 6°10 0.4 TCMT110204 M 2.5x5 T8S12K-STUP R/L 111612 9125 11 11.5 4°S12F-STUP R/L 11 80S16M-STUP R/L 11 20 16 11 150 30 14 15 3° S20Q-STUP R/L 11 24 20 13 180 35 18 18.5 2° S25R-STUP R/L 16 31 25 17 200 45 23 22.50° 14.5 0.8 TCMT160308 M4x9 T15S32S-STUP R/L 16 3932 22 250 50 30 29.5型 号最小加工直径Dd fl1 l2 H B α° a刀尖半径 配用刀片 螺 钉 扳手S10K －STLP R/L111210 6.5 125 20 9 10 6° 100.4TCMT110204M2.5x5 T8S12M －STLP R/L111612 9 150 24 11 11.5 4°S16Q －STLP R/L132016 11 180 30 15 15.5 3°12.7TCMT110204S20R －STLP R/L132420 13 200 40 18 19 2°S25S －STLP R/L163125 17 250 45 23 24 0° 14.5 0.8 TCMT160308 M4x9 T15S32T －STLP R/L163932 22 300 50 30 31螺钉夹紧式内孔车刀S-STFPR/L 、S-STUPR/L 、S-STLPR/L 、S-SSKPR/L 、S-SCLCR/L 、S-SDUCR/L型 号最小加工直径Dd f l1 l2HB α° a刀尖半径 配用刀片 螺 钉 扳手S16Q －SSKPR/L092016 11 180 30 15 15.5 6° 8.20.4SCMT09T304 M4x9 T15S20R －SSKPR/L092420 13 200 40 18 192°S25S －SSKPR/L123125 17 250 45 23 2411.3SCMT120404 M5x12 T20S32T －SSKPR/L123932 22 300 50 30 31 0°型 号最小加工直径Dd f l1 l2 H B α° a刀尖半径配用刀片 螺 钉 扳手S10K －SCLCR/L06 1310 7 125259 9.5 12°6.0 0.4 CCMT060204 M2.5x5 T8S12M －SCLCR/L16 12 9 15011 11.5 10°06S16Q－SCLCR/L0920 16 11 180 30 14 159.5 0.8 CCMT09T308 M4x9 T15 S20R－SCLCR/L0925 20 13 200 35 18 18.5 8°S25S－SCLCR/L0932 25 17 250 40 23 22.5 6°型号最小加工直径D d f l1l2H Bα°a刀尖半径配用刀片螺钉扳手S12M－SDUCR/L0716 12 9 150 25 11 11.5 8°7.0 0.4 DCMT070204 M2.5x5 T8 S16Q－SDUCR/L0720 16 11 180 30 14 15 6°S20R－SDUCR/L1125 20 13 200 35 18 18.5 8° 10.5 0.8 DCMT11T308 M4x9 T15复合上压式车刀型号b h.h1l1f l2a刀尖半径配用刀片MSBNR/L 2020K1220 20 125 1733.5 11 0.8 SNMG120408 MSBNR/L 2525M1225 25 150 22SNMG150612 MSBNR/L 3225P1525 32 170 22 38 141.2MSBNR/L 4040R1940 40 200 35 38 17 SNMG190612型号b h.h1l1f l2a刀尖半径配用刀片MSDNN 2020K1220 20 125 10.034 8 0.8 SNMG120408 MSDNN 2525M1225 25 150 12.5MSDNN 3225P1525 32 170 12.5 42 10 1.2 SNMG150612型号b h.h1l1f l2a配用刀片MSKNR/L 2020K1220 20 125 2529 11 SNMG120408 MSKNR/L 2525M1225 25 150 3214 SNMG150612 MSKNR/L 3225P1525 32 170 3238MSKNR/L 4040R1940 40 200 50 17 SNMG190612复合上压式车刀型号 b h.h1 l1 f l2 a 配用刀片MSSNR/L 2020K1220 20 125 2534 8 SNMG120408 MSSNR/L 2525M1225 25 150 32MSSNR/L 3225P1525 32 170 32 38 10 SNMG150612型号f h1l2b h l1A配用刀片MRGNR/L 2020K1225 202820 20 125?12 RNMG1204 MRGNR/L 2525M1232 25 25 25 150MRGNR/L 3225P1232 32 32 25 32 170型号f h1l2b h l1a刀尖半径配用刀片MDPNN 2020K1510 2045 20 20 12512 0.8 DNMG150608MDPNN 2525M1512.5 252525 150MDPNN 3225P1532 32 170复合上压式车刀MSBNR/L、MSDNN、MSKNR/L、MSSNR/L、MRGNR/L、MDPNN、MTGNR/L、MCLNR/L、MTFNR/L、MWLNR/L、MDJNR/L、MDHNR/L型号f h1l2b h l1a刀尖半径配用刀片MTGNR/L 2020K1625 2028 20 20 12514.50.8TNMG160408MTGNR/L 2525M1632 252525 150MTGNR/L 3225P2232 32 32 170 20 TNMG220408 MTGNR/L 4040R2750 40 38 40 40 200 24.5 1.2 TNMG270612型号F f1h1l2b h l1a刀尖半径配用刀片MCLNR/L 2020K122518 203020 20 12512 0.8 CNMG120408MCLNR/L 2525M1232 252525 150MCLNR/L 3225P1622 32 35 32 170 14.51.2CNMG160612 MCLNR/L 4040R1950 30 40 38 40 40 200 18 CNMG190612型号f f1h1l2b h l1a刀尖半径配用刀片MTFNR/L 2020K162518 2024.520 20 12514.50.8TNMG160408MTFNR/L 2525M1632 252525 150MTFNR/L 3225P2224 32 32 32 170 20 TNMG220408 MTFNR/L 4040R2750 30 40 31 40 40 200 24.5 1.2 TNMG270612复合上压式车刀型号f h1l2b h l1a刀尖半径配用刀片MWLNR/L 2020K0825 2025 20 20 1258.5 0.8 WNMM080408MWLNR/L 2525M0832 252525 150MWLNR/L 3225P103230 32 17010.5 1.2 WNMM100612MWLNR/L 4040R1050 40 40 40 200型号f f1h1l2b h l1a刀尖半径配用刀片MDJNR/L 2020K152519 203820 20 12514 0.8 DNMG150608MDJNR/L 2525M1532 252525 150MDJNR/L 3225P1532 32 170型号f h1l2b h l1a刀尖半径配用刀片MDHNR/L 2020K1525 2038 20 20 12514 08 DNMG150608MDHNR/L 2525M1532 252525 150MDHNR/L 3225P1532 32 170杠杆式车刀PSBNR/L、PSDNN、PSSNR/L、PCFNR/L、PSKNR/L、PCBNR/L、PTGNR/L、PCLNR/L、PTFNR/L、PDPNN、PDJNR/L、PDHNR/L、PRGNR/L型号f h1l2b h l1±0.08a刀尖半径配用刀片PSBNR/L 1616H0913 16 22 16 16 100 80.8 SNMG090308PSBNR/L 2020K1217 20 28 20 20 12511 SNMG120408PSBNR/L 2525M1222 25 242525 150PSBNR/L 3225P1532 35 32 170 13.51.2SNMG150612 PSBNR/L 4040R1935 40 40 40 40 200 16.5 SNMG190612型号f h1l2b h l±0.08a刀尖半径配用刀片PSDNN 1616H098.0 16 22 16 16 100 5.50.8 SNMG090308PSDNN 2020K12 10.3 2030 20 20 1258SNMG120408PSDNN 2525M1212.8 252525 150PSDNN 3225P1232 32 170 1.2 SNMG150612型号f S h1l2b h l1±0.08l0a刀尖半径配用刀片PSSNR/L1616H0920 13.9 16 22 16 16 100 93.9 5.50.8 SNMG090308PSSNR/L2020K1225 16.7 2030 20 20 125 116.78SNMG120408PSSNR/L2525M1232 23.7 252525 150 141.7PSSNR/L3225P1232 32 170 161.71.2SNMG150608 PSSNR/L4040R1950 32.5 40 40 40 40 200 187.5 12 SNMG190612杠杆式车刀型号f f1h1l2b h l1a刀尖半径配用刀片PCFNR/L2020K122518 202820 20 12512 0.8 CNMG120408PCFNR/L2525M1232 252525 150PCFNR/L3225P1232 32 170型号f f1h1l2b h l1l0a刀尖半径配用刀片PSKNR/L1616H0920 15 16 17 16 16 100 102 80.8 SNMG090308PSKNR/L2020K122517 202220 20 125 12811 SNMG120408PSKNR/L2525M1232 25 25 25 150 153PSKNR/L3232P1540 22 32 30 32 32 170 174 13.51.2SNMG150612 PSKNR/L4040R1950 27 40 40 40 40 200 205 16.5 SNMG190612型号f h1l2b h l1a刀尖半径配用刀片PCBNR/L2020K1217 2028 20 20 12511 0.8 CNMG120408PCBNR/L2525M1222 252525 150PCBNR/L3225P1632 31 32 170 14.5 1.2 CNMG160612杠杆式车刀型号f f1h1l2b h l1a刀尖半径配用刀片PTGNR/L1616H162016162216 16 10014.5 0.8 TNMG160408PTGNR/L 25 20 20 20 1252020K16 PTGNR/L2525M1632 21 252525 150PTGNR/L3225P2224 32 28 32 170 201.2TNMG220412 PTGNR/L4040R2750 30 40 35 40 40 200 24.5 TNMG270612型号f f1h1l2b h l1a刀尖半径配用刀片PCLNR/L1616H0920 －16 26 16 16 10012 0.8 CNMG090308PCLNR/L2020K122518 202820 20 125CNMG120408PCLNR/L2525M1232 252525 150PCLNR/L3225P1232 32 170PCLNR/L4040R1250 25 40 40 40 40 200 18 1.2 CNMG120412型号f f1h1l2b h l1a刀尖半径配用刀片PTFNR/L1616H1620 18 1622 16 16 10014.50.8TNMG160408PTFNR/L2020K1625 17.5 20 20 20 125 PTFNR/L2525M1632 20 252525 150PTFNR/L3232P2224 32 28 32 170 20 TNMG220412 PTFNR/L4040R2750 30 40 31 40 40 200 24.5 1.2 TNMG270612杠杆式车刀型号f h1l2b h l1a刀尖半径配用刀片PDPNN 2525M1512.5 2536 2525 15012 0.8 DNMG150608PDPNN 3232P1532 32 170型号f f1h1l2b h l1a刀尖半径配用刀片PDJNR/L2020K152519 203220 20 12514 0.8 DNMG150608PDJNR/L2525M1532 252525 150PDJNR/L3225P1532 32 170型号f h1l2b h l1±0.08a刀尖半径配用刀片PDHNR/L 2020K1525 2032 20 20 12514 0.8 DNMG150608PDHNR/L 2525M1532 252525 150PDHNR/L 3225P1532 32 170型号f h1l2b h l1a配用刀片PRGNR/L 2020K0925 20 19 20 20 1259.52 RNGA0903 PRGNR/L 2525M0932 25 25 25 25 150PRGNR/L 2525M1212.7 RNMG1204 PRGNR/L 3225P1232 32 33 25 32 170切断（槽）刀型号说明QZQ1616RL、QZQ2020RL、QZQ2525RL、QZQ3225RL切断（槽）刀型号尺寸刀片型号螺钉扳手h b(h)L f B ar maxQZQ1616R/L0316 16 100 16.4 316ZQMX3N11-1EM5X16 S4QZQ1616R/L 04 4 ZQMX4N11-1EQZQ2020R/L 0320 20 125 20.4320 ZQMX3N11-1EM6X14S5QZQ2020R/L 04 4 ZQMX4N11-1E QZQ2525R/L 032525 15025.43 ZQMX3N11-1EM6X16QZQ2525R/L 04 4 ZQMX4N11-1E QZQ2525R/L 05 5 25 ZQMX5N11-1E QZQ2525R/L 0625.7 6 32 ZQMX6N11-1E QZQ3225R/L 0332 170 25.4325ZQMX3N11-1EM8X20 S6QZQ3225R/L 04 4 ZQMX4N11-1E QZQ3225R/L 05 5 ZQMX5N11-1E QZQ3225R/L 0625.7 6 32 ZQMX6N11-1E螺纹车刀型号说明外螺纹车刀型号 h h1 b L f 配用刀片螺 钉 扳 手SE R/L 1616H16 16 16 16 100 2016ER/L M3.5x14 T15SE R/L 2020K16 20 20 20 125 25SE R/L 2525M16 25 25 25 150 32SE R/L 3225P16 32 32 25 170SE R/L 3232P16 32 32 32 170 40SE R/L 2525M22 25 25 25 150 3222ER/L M4x15 T20 SE R/L 3225P22 32 32 25 170 32 SE R/L 3232P22 32 32 32 170 40内螺纹车刀SER/L,SNR/L型号 d f L h D B l 刀片螺钉SN R/L 0010H11 10 7.2 100 9 12 9.5 2511NR/L M3x5 SN R/L 0012K11 12 9 125 11 16 11.5 32SN R/L 0016M16 16 12 150 15 20 15.5 3216NR/L M3.5x9 SN R/L 0020Q16 20 14 180 18 25 19 40。

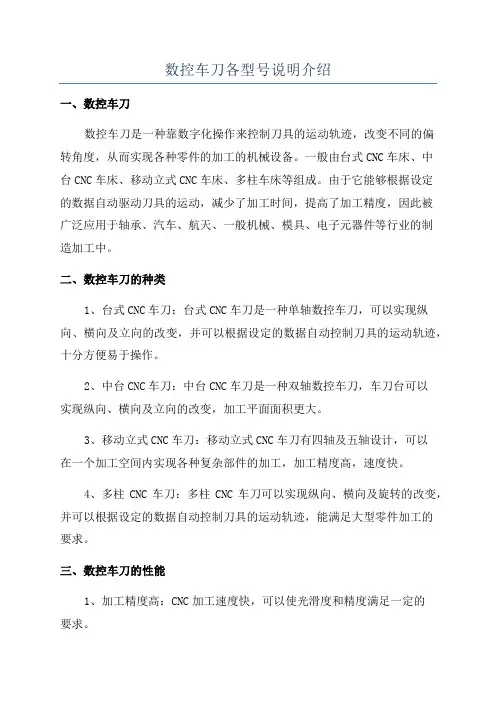

数控车刀各型号说明介绍
一、数控车刀
数控车刀是一种靠数字化操作来控制刀具的运动轨迹，改变不同的偏
转角度，从而实现各种零件的加工的机械设备。

一般由台式CNC车床、中
台CNC车床、移动立式CNC车床、多柱车床等组成。

由于它能够根据设定
的数据自动驱动刀具的运动，减少了加工时间，提高了加工精度，因此被
广泛应用于轴承、汽车、航天、一般机械、模具、电子元器件等行业的制
造加工中。

二、数控车刀的种类
1、台式CNC车刀：台式CNC车刀是一种单轴数控车刀，可以实现纵向、横向及立向的改变，并可以根据设定的数据自动控制刀具的运动轨迹，十分方便易于操作。

2、中台CNC车刀：中台CNC车刀是一种双轴数控车刀，车刀台可以
实现纵向、横向及立向的改变，加工平面面积更大。

3、移动立式CNC车刀：移动立式CNC车刀有四轴及五轴设计，可以
在一个加工空间内实现各种复杂部件的加工，加工精度高，速度快。

4、多柱CNC车刀：多柱CNC车刀可以实现纵向、横向及旋转的改变，并可以根据设定的数据自动控制刀具的运动轨迹，能满足大型零件加工的
要求。

三、数控车刀的性能
1、加工精度高：CNC加工速度快，可以使光滑度和精度满足一定的
要求。

数控车床刀片型号大全数控车床刀片型号内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.数控刀片上一般都会有一连串的字母加数字来作为数控刀片的型号，对于专业的人员来说，看懂这些字母以及数字的含义非常简单，但是对于很多商家来说这些字母都认识，字母代表的意义却是截然不知道的。

数控刀具是指与数控机床(包括加工中心、数控车床、数控镗铣床、数控钻床、自动线以及柔性制造系统)相配套使用的各种刀具的总称,是数控机床不可缺少的关键配套产品。

在国外数控刀具发展很快,品种很多,已形成系列。

在我国,由于对数控刀具的研究开发起步较晚,数控刀具成了工具行业中最薄弱的一个环节。

数控刀具的落后已经成为影响我国国产和进口数控机床充分发挥作用的主要障碍。

数控刀具必须适应数控机床高速、高效和自动化程度高的特点,一般应包括刀具及连接刀柄:刀柄要连接刀具并装在机床的动力头上,因此已逐渐标准化和系列化。

近年来,快速发展的数控加工技术促进了数控刀具的发展。

每当一种新型数控刀具产品的面市,会使数控加工技术跃上一个新台阶,产生巨大的经济和社会效益。

数控刀具的分类方法很多。

一般可按下列方法进行分类。

1.按刀具切削部分的材料分按刀具切削部分的材料可分为高速钢刀具、硬质合金刀具、陶瓷刀具、立方氮化硼刀具、金刚石刀具和涂层刀具等。

2.按刀具的结构形式分按刀具的结构形式可分为整体式、镶嵌式和特殊形式等。

(1)整体式。

整体式包括钻头和立铣刀等。

(2)镶嵌式。

镶嵌式包括刀片采用焊接和机夹式等。

(3)特殊形式。

特殊形式包括复合式和减振式等。

3。

按切削加工工艺分按切削加工工艺可分为车削刀具、铣削刀具、钻削刀具和镗削刀具等。

(1)车削刀具。

车削刀具包括外圆车刀、内孔车刀、切槽(断)刀、端面车刀、螺纹车刀等:(2)铣削刀具。

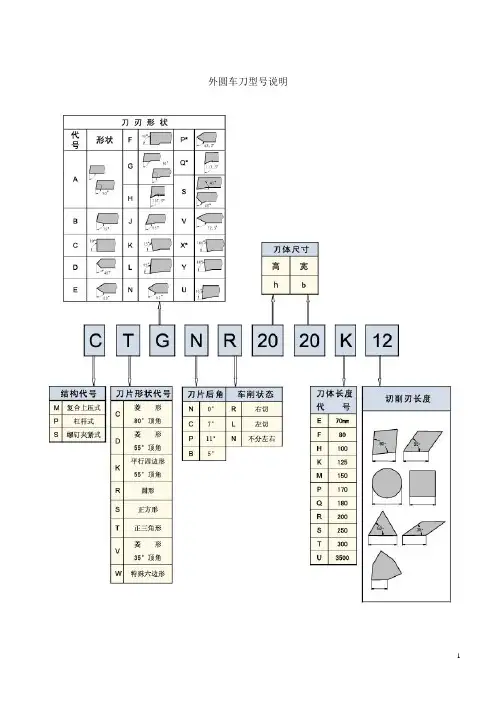

外圆车刀型号说明刀刃形找代形我Fp5f口G口.• PQ*口/in yASP卜risi,j* -■SB—k 13BJV<zC ；1 !KrDL仁YuE VNu刀体尺寸离宽 hb20 20 K结构代号M 境合上压式 P 杠杆式sV刀片形找诧号C菱用80*顶轴D菱 带55"测K平行旧边球55"顶鬧RS 疋牙形 T止三帑应V35°顶角W刀片后角车削钛态N 0*R 右切 C 厂L 左勿 P ir N不分左右B5*刀体长JS ft号E7<hrrv F ao HTOO K 125 M150 P170 Q180 R 200 S250 T300 U3500内孔车刀型号说明车刀类形代号s 刀体长度代F BOnvn H100 K12& M150 P170 Q1&0 R2W ST300 US 25 R刀刃形状代号F70P*U--rA G-匚ndQ*口「SB三卫.J■■T JV UC Kk-；X1D< U -J JI1*L1T-；.t —Y lC\)r IL *EUN<?切削刃匚朕度12 111 1y ' '__________车刀直径结构代号M环 HfFXP41杆式S螺订夹魅式刀片形状代号CBO-顶持S 瞬55-顶粕K平行四炖廉55*顶初RS正方也T正三勵形V菱務3S*顼和W特殊扭边形刀片后角车削状态N旷R右切C厂L SVJP11 *N不分反粘可转位精密车刀简介可转位精密车刀是车削工具系统中主要部件，规格、品种较多的产品之一，精密级产品, 刀的主要尺寸公差控制在土0.08m m以内。
