旋转机械故障诊断
旋转机械故障诊断主要是通过观察和分析机械运行过程中
的异常现象来判断故障原因。
以下是一些常见的旋转机械
故障诊断方法：
1. 震动分析：通过测量机械运行时的振动幅值和频率，分
析振动的特点和变化趋势，判断故障位置和类型。
常见的
故障类型包括不平衡、轴承损坏和轴承松动等。
2. 温度监测：通过测量机械的各个部件的温度，判断是否
存在过热的情况。
过高的温度可能是由于摩擦、润滑不良
或散热不良等原因引起的故障。
3. 声音分析：通过对机械工作过程中产生的声音进行分析，判断是否存在异响或噪音。
噪音可以是由于轴承损坏、齿
轮磨损或螺栓松动等引起的。
4. 润滑油分析：通过对机械润滑油的化学成分和物理性质
进行分析，判断是否存在金属粉末、水分或杂质等异常。
这些异常可能是由于零件磨损或润滑油质量不佳引起的故障。
5. 可视检查：通过对机械各个部件的外观进行检查，观察
是否存在磨损、裂纹或松动等现象。
这可以帮助诊断轴承、齿轮和联接件等部件的故障。
以上是常见的旋转机械故障诊断方法，诊断时可以结合多
种方法综合分析，准确判断和定位故障原因，以便及时进
行修复或更换有问题的部件。
旋转机械转子不平衡故障的诊断分析作者：马超来源：《中国高新技术企业》2014年第15期（湖南中烟工业有限责任公司吴忠卷烟厂，宁夏吴忠 751100）摘要：由于转子部件的质量产生偏心或者转子部件出现了缺损，导致了转子不平衡，这是一种旋转机械中最为常见的故障。
根据相关统计显示，有一半以上的故障与转子不平衡有关，对于旋转机械的影响非常大。
文章对目前旋转机械转子不平衡的故障诊断进行了分析。
关键词：旋转机械；转子不平衡；故障诊断；弯曲故障中图分类号：TF307文献标识码：A文章编号：1009-2374（2014）22-0051-02近年来的工业化生产中，各种设备以及机械存在着一种非常明显的趋势，功能原理越来越多样化，而且设备大型化与连续化也非常突出，因此提高了生产效率，降低了生产成本，对于设备的工艺目标可以通过较低的消耗来实现。
但是机器设备一旦发生故障就会产生非常严重的后果，有时候甚至是灾难性的后果。
目前选择机械转子不平衡故障非常常见，为了有效地保障设备的安全可靠运行，对于其中存在的故障进行诊断将是非常关键的，现代化生产中不能局限于事故后的维修，更要进行故障前的诊断，因此对于旋转机械的转子不平衡故障的研究与诊断是非常有现实意义的。

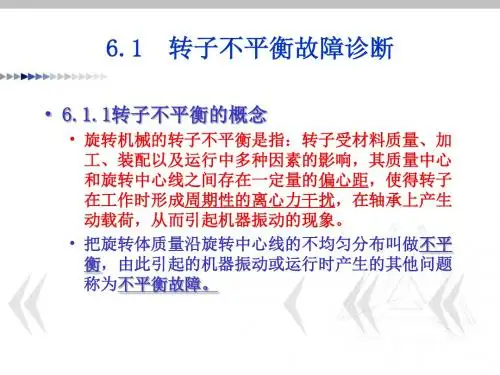

1不平衡的原因1.1不平衡的原理由于转子受到材料质量在分布、加工以及误差和装配技术等长期运行中产生的各种不均匀磨损和腐蚀，进而形成的质量中心与旋转中心之间存在一定的偏心距，在工作过程中转子会长期受到周期性的离心力的干扰，动荷载对于轴承产生干扰，引起机器振动这种不规律的现象。
1.2故障的特征一般来说转子不平衡的故障引起的特征包括如下几个方面：首先，转子以及轴承由于不平衡故障会发生径向振动，转速频率在转子径向测点的频谱图上有着非常突出的峰值；其次，转速频率的告辞谐波具有很低的幅值，时域上的特征体现为波形接近于一种正炫波；再次，轴心轨迹由于转子与截面处相互垂直的俩个径点测振点之间，左右是相位差，因此成一个椭圆形或者圆形。
旋转机械的故障诊断1.不平衡不平衡是各种旋转机械中最普遍存在的故障。
引起转子不平衡的原因是多方面的，如转子的结构设计不合理、机械加工质量偏差、装配误差、材质不均匀、动平衡精度差；运行中联轴器相对位置的改变；转子部件缺损，如：运行中由于腐蚀、磨损、介质不均匀结垢、脱落；转子受疲劳应力作用造成转子的零部件（如叶轮、叶片、围带、拉筋等）局部损坏、脱落，产生碎块飞出等。
2.不对xx转子不对中通常是指相邻两转子的轴心线与轴承中心线的倾斜或偏移程度。
转子不对中可分为联轴器不对中和轴承不对中。
联轴器不对中又可分为平行不对中、偏角不对中和平行偏角不对中三种情况。
平行不对中时振动频率为转子工频的两倍。
偏角不对中使联轴器附加一个弯矩，以力图减小两个轴中心线的偏角。
轴每旋转一周，弯矩作用方向就交变一次，因此，偏角不对中增加了转子的轴向力，使转子在轴向产生工频振动。
平行偏角不对中是以上两种情况的综合，使转子发生径向和轴向振动。
轴承不对中实际上反映的是轴承座标高和轴中心位置的偏差。
轴承不对中使轴系的载荷重新分配。
负荷较大的轴承可能会出现高次谐波振动，负荷较轻的轴承容易失稳，同时还使轴系的临界转速发生改变。
3.轴弯曲和热弯曲轴弯曲是指转子的中心线处于不直状态。
转子弯曲分为永久性弯曲和临时性弯曲两种类型。
转子永久性弯曲是指转子的轴呈永久性的弓形，它是由于转子结构不合理、制造误差大、材质不均匀、转子长期存放不当而发生永久性的弯曲变形，或是热态停车时未及时盘车或盘车不当、转子的热稳定性差、长期运行后轴的自然弯曲加大等原因所造成。
转子临时性弯曲是指转子上有较大预负荷、开机运行时的暖机操作不当、升速过快、转轴热变形不均匀等原因造成。
转子永久性弯曲与临时性弯曲是两种不同的故障，但其故障的机理是相同的。
转子不论发生永久性弯曲还是临时性弯曲，都会产生与质量偏心情况相类似的旋转矢量激振力。
4.油膜涡动和油膜振荡油膜涡动和油膜振荡是滑动轴承中由于油膜的动力学特性而引起的一种自激振动。
转机械转子不平衡故障诊断与处理哎呀，这转机械转子不平衡故障可真让人头疼啊！你说要是这转子不平衡，那机器还能正常运转吗？肯定不能啊！那怎么办呢？别着急，我这就来给你说说怎么诊断和处理这个问题。
咱们得弄清楚什么叫转机械转子不平衡。
简单来说，就是转子的重心和旋转轴之间的距离不相等，导致转子在运转过程中产生振动和噪音。
这可不是一个小问题，如果不及时处理，可能会导致机器损坏甚至出现安全事故。
那么，如何诊断这种故障呢？其实也很简单，只要用一个叫做动平衡仪的工具就行了。
动平衡仪是一种专门用来检测物体平衡性能的仪器，它可以通过测量转子的振动情况来判断是否存在不平衡现象。
如果你没有动平衡仪，也可以用手摸一摸转子，感觉一下有没有明显的摇晃感。
不过这个方法比较费时间，而且准确性可能不如动平衡仪高。
找到问题所在之后，接下来就是处理了。
处理转机械转子不平衡的方法有很多种，这里我就给你介绍几种常见的方法吧。
第一种方法是增加转子的重量。
这种方法的原理是通过增加转子的重量，使得转子的重心下降，从而达到平衡的目的。
不过这种方法需要重新设计和制造转子，成本比较高，而且对于某些特殊场合可能不太适用。
第二种方法是减少转子的重量。
这种方法的原理是通过减轻转子的重量，使得转子的重心上升，从而达到平衡的目的。
不过这种方法同样需要重新设计和制造转子，成本也比较高。
第三种方法是给转子加装偏心块。
偏心块是一种专门用来调整转子平衡的装置，它可以在一定程度上抵消转子的不平衡力矩，从而达到平衡的目的。
这种方法操作简单，成本较低，但是对于一些高速旋转的转子可能不太适用。
第四种方法是给转子做动平衡校正。
动平衡校正是通过专业的技术和设备，对转子进行精确的平衡调整，使得转子的重心和旋转轴之间的距离达到最佳状态。
这种方法效果最好，但是成本也最高。
处理转机械转子不平衡故障需要根据具体情况选择合适的方法。
如果你对这个问题不是很了解，建议还是找专业人士来处理吧。
毕竟安全第一嘛！。
旋转机械的故障诊断1. 不平衡不平衡是各种旋转机械中最普遍存在的故障。
引起转子不平衡的原因是多方面的，如转子的结构设计不合理、机械加工质量偏差、装配误差、材质不均匀、动平衡精度差；运行中联轴器相对位置的改变；转子部件缺损，如：运行中由于腐蚀、磨损、介质不均匀结垢、脱落；转子受疲劳应力作用造成转子的零部件（如叶轮、叶片、围带、拉筋等）局部损坏、脱落，产生碎块飞出等。
2. 不对中转子不对中通常是指相邻两转子的轴心线与轴承中心线的倾斜或偏移程度。
转子不对中可分为联轴器不对中和轴承不对中。
联轴器不对中又可分为平行不对中、偏角不对中和平行偏角不对中三种情况。
平行不对中时振动频率为转子工频的两倍。
偏角不对中使联轴器附加一个弯矩，以力图减小两个轴中心线的偏角。
轴每旋转一周，弯矩作用方向就交变一次，因此，偏角不对中增加了转子的轴向力，使转子在轴向产生工频振动。
平行偏角不对中是以上两种情况的综合，使转子发生径向和轴向振动。
轴承不对中实际上反映的是轴承座标高和轴中心位置的偏差。
轴承不对中使轴系的载荷重新分配。
负荷较大的轴承可能会出现高次谐波振动，负荷较轻的轴承容易失稳，同时还使轴系的临界转速发生改变。
3. 轴弯曲和热弯曲轴弯曲是指转子的中心线处于不直状态。
转子弯曲分为永久性弯曲和临时性弯曲两种类型。
转子永久性弯曲是指转子的轴呈永久性的弓形，它是由于转子结构不合理、制造误差大、材质不均匀、转子长期存放不当而发生永久性的弯曲变形，或是热态停车时未及时盘车或盘车不当、转子的热稳定性差、长期运行后轴的自然弯曲加大等原因所造成。
转子临时性弯曲是指转子上有较大预负荷、开机运行时的暖机操作不当、升速过快、转轴热变形不均匀等原因造成。
转子永久性弯曲与临时性弯曲是两种不同的故障，但其故障的机理是相同的。
转子不论发生永久性弯曲还是临时性弯曲，都会产生与质量偏心情况相类似的旋转矢量激振力。
4. 油膜涡动和油膜振荡油膜涡动和油膜振荡是滑动轴承中由于油膜的动力学特性而引起的一种自激振动。
