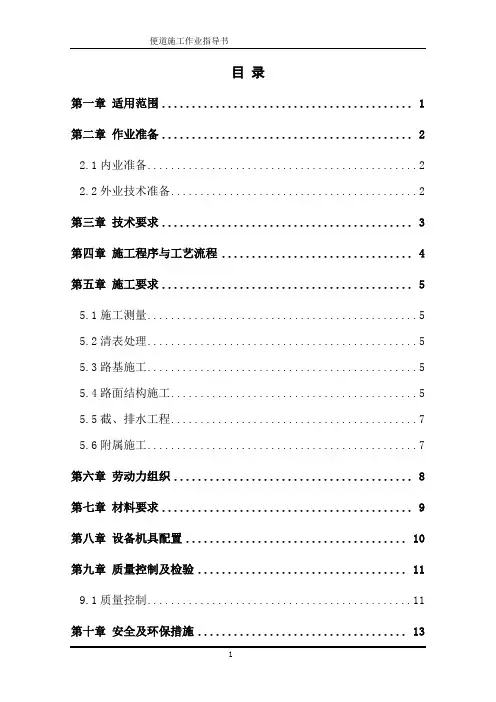

便道施工作业指导书目录第一章适用范围................................ ............1 1 第二章作业准备................................ ............2 2 2.1内业准备 (2)2.2 外业技术准备 .........................................2 第三章技术要求................................ ............3 3 第四章施工程序与工艺流程................................ ..4 4 第五章施工要求................................ ............5 5 5.1施工测量 (5)5.2 清表处理 .............................................5 5.3 路基施工 ............................................. 5 5.4 路面结构施工 (5)5.5 截、排水工程 .........................................7 5.6 附属施工 ............................................. 7 第六章劳动力组织................................ ..........8 8 第七章材料要求................................ ............9 9 第八章设备机具配置................................ .......10 第九章质量控制及检验................................ .....11 9.1 质量控制 (11)第十章安全及环保措施................................ .....13 10.1 安全要求 ........................................... 13 10.2 环保要求 . (13)1第一章适用范围本作业指导书适用施工便道。
2第二章作业准备1 2.1 内业准备作业指导书编制后应在开工前组织技术人员认真学习实施性施工组织计阅读、审核施工图纸澄清有关技术问题熟悉规范和技术标准。
制定施工安全保证措施提出应急预案。
对施工人员进行技术交底对参加施工人员进行上岗前技术培训考核合格后持证上岗。
测量中心完成测量控制网的建立及原地面的测量放样工作。
2 2.2 外业技术准备按照施工要求组织人员、机械、材料的进场。
施工前测量原地形地貌及时反馈以便修正线路走向。
用白灰线标记出地下管线位置避免开挖破坏管线。
确定弃土场将不能利用的地表土、植被土及腐殖土等进行清理运至弃土场。
施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋配齐生活、办公设施满足主要管理、技术人员进场生活、办公需要。
3第三章技术要求路基边坡坡率填方路段 1:1.5挖方地段 1:1填挖超过 10m设二级台阶宽度 1m；路基边沟采用梯形土沟底宽 0.5m 深 0.5m边坡 1:1。
高填方及半填半挖路段外侧设置 1 _____0.25m 的挡肩间距5m高度 1m埋入路基深度 0.5m；平缓填方地段设置钢管式警示标志桩（交通安全警示标准图集）间距 10m长度 1m埋入路基深度0.5m。
沿填土地段路肩外侧种植 0.5m 高以上的小灌木注意高度不得影响行车视距,间距 10m；路基边坡植草防护。
锚碇施工区域场内道路从施工便道接入现场根据施工便道调整锚碇接入道路。
从便道引入墩旁的引道采用泥结碎石路面现场根据需要自行设置注意纵向边沟的排水顺畅必要时埋设管道。
路基横穿既有水沟、山谷时注意埋设横向排水管道管道通水能力应与集水面积相匹配防止积水浸泡路基。
路基填方地段施工时先清表在原地面碾压后填筑路基；半填半挖路段先清表原地面横坡超过 20%时应挖台阶再填筑路基；路堑与路堤交界部位如原地面纵坡超过 20%应挖台阶。
路基穿越水塘时采取抛填片石挤於填石面高于水位 0.5m。
施工便道结构详见“图 1 施工便道断面示意图”。
图 3-1 施工便道断面示意图4第四章施工程序与工艺流程便道路基采用机械开挖或回填到位。
灰土采用路拌法进行施工压实水稳碎石、沥青混凝土由拌合厂提供现场摊铺压实。
水泥混凝土由商品混凝土工厂提供进行浇筑。
施工便道水稳碎石和沥青混凝土在刷坡完成后进行摊铺压实。
排水沟沿线路布置在便道两侧机械配合人工开挖施工。
施工顺序：便道边线放线��清表��开挖或回填��地基压实��路面结构层施工��附属施工。
5第五章施工要求5 5. .1 1 施工测量施工测量以实际使用为准则严格控制线路走向、坡度及线路加宽带以方便重型车辆通行；并严格控制线路的横向坡度以利于排水。
临时施工便道测量采用 GPS、全站仪和水准仪进行测量控制。
测量放线时直线段每 15m 设一桩平曲线段每 10m 设一桩并在两侧路肩边缘外设指示桩。
两侧指示桩上用明显标记标出结构层边缘的设计高。
5 52 .2 清表处理临时便道用地范围内的树木、灌木丛等均应在施工前砍伐或移植砍伐的树木应堆放在用地之外并妥善处理。
用地范围内的垃圾、有机物残渣及原地面以下至少 500mm 内的草皮、植物的根系和表土应予以清除。
5 5. .3 3 路基施工路基填方地段施工时先清表再原地面碾压后填筑路基；半填半挖路段先清表原地面横坡超过 20%时应挖台阶再填筑路基；路堑与路堤交界部位如原地面纵坡超过 20%应挖台阶。
填挖超过10m设二级台阶宽度 1m；填筑边坡坡率为 1:1.5坡面植草进行防护。
回填路段施工时如采用黏性土回填需掺加生石灰或进行翻晒从而保证回填强度。
分层填筑压实每层压实厚度不得大于 30cm铺一层压实一层。
采用推土机辅以人工进行摊铺振动压路机进行压实压实以满足实际使用要求为标准。
填筑按水平分层先低后高先两侧后中央填筑。
路基穿越水塘时采取抛填片石挤於填石面高于水位 0.5m。
开挖路段施工时采用挖机开挖开挖边坡坡率 1:1坡面植草进行防护。
4 5.4 路面结构施工水稳碎石、沥青混凝土、水泥混凝土由工厂提供现场摊铺压实。
水稳碎石和沥青在刷坡开挖完成后进行摊铺压实。
（1）灰土施工灰土采用路拌法进行施工压实在 20cm 范围内的压实度应不小于 93%其顶部应做成 2~4%的双向横坡。
6当进行每层（厚度在 15～20cm 之间）的压实时要不断地进行整平以保证均匀一致的平整度。
压实期间土壤的含水量应当均匀必要时应调整摊铺材料的含水量。
含水量的调整应根据需要或将水加入土中并充分拌匀或按规定的方法将材料风干到合适的含水量。
路基与其他各种工程基本完工后应恢复各项标桩按设计图纸要求检查路基的中线位置、宽度、纵坡、横坡及相应的标高等。
（2）水稳碎石施工水稳碎石采用集中厂拌摊铺、碾压时摊铺系数控制在 1.3~1.35 之间。
施工中必须贯彻”;宁高勿低、宁刮勿补”的原则全部施工工程力争在水泥终凝时间前完成。
碾压完毕立即做压实度试验若试验结果达不到标准重新进行碾压。
稳定碎石采用棉布薄膜覆盖养护时间不少于 7 天。
（3）沥青混凝土施工沥青混合料的拌制必须在沥青拌合厂（场站）进行。
沥青混凝土施工温度应根据沥青标号黏度气候条件铺筑层的厚度及下卧层厚度按照规范要求选用。
当沥青黏度大气温低铺筑层厚度小时施工温度宜用高限。
卸料时要均匀卸料防止粗细分离。
做到保温防雨和保护环境。
摊铺过程中应尽量采用全幅施工。
摊铺时调整好熨平板的高度和横坡后进行预热要求熨平板温度不低于80℃要注意掌握好预热时间预热后的熨平板在工作时如铺面出现少量沥青胶浆且有拉沟时表明熨平板已过热应冷却片刻再进行摊铺。
碾压按照“程序碾压、适时碾压、先静后振、直进直出、分段碾压、打斜摸平”进行碾压。
压路机应从外侧向中心碾压相邻碾压带应重叠 1/3-1/2 轮宽最后碾压路中心部分。
沥青面层不得在雨天施工当施工中遇雨时应停止施工。
（4）混凝土面层施工混凝土面层模板采用钢模板每段长度约为 6m。
在模板的安装前先对模板进行检查和校正。
并完成基层检验与整修等的准7备工作然后进行模板的安装。
安装模板时用水准仪严格控制模板的平面位置、高程并检测其顶面平整度和侧边垂直度等。
经检查无误后将模板固定在基层上。
混凝土摊铺前基层表面应洒水润湿以免混凝土底部的水分被干燥的基层吸去变得疏松以致产生裂缝。
混凝土采用搅拌车自卸入模并用人工找平均匀。
混凝土采用振捣棒振捣。
摊铺时应考虑混凝土振捣后的沉降量虚高可高出设计厚度约 10%左右使振实后的面层标高同设计相符。
混凝土终凝前必须用人工或机械抹平其表面。
混凝土表面覆盖棉布薄膜进行养护。
5 5.5 截、排水工程路面修整的同时在施工便道两侧修筑排水沟路基边沟采用梯形土沟底宽 0.5m 深 0.5m边坡 1:1。
排水沟纵坡依实际地形坡度为准并连接至便道外侧自然排水沟内。
当路基横穿既有水沟、山谷时注意埋设横向排水管道管道通水能力应与集水面积相匹配防止积水浸泡路基。
6 5.6 附属施工高填方及半填半挖路段外侧设置 1_0.25m 的挡肩间距 5m高度 1m埋入路基深度 0.5m；平缓填方地段设置钢管式警示标志桩（交通安全警示标准图集）间距 10m长度 1m埋入路基深度0.5m。
沿填土地段路肩外侧种植 0.5m 高以上的小灌木注意高度不得影响行车视距,间距 10m；路基边坡植草防护。
8第六章劳动力组织施工便道分两个作业队进行施工第一作业队负责 6#-S29#范围便道第二作业队负责便道施工。
人员配备见表 3-1。
表 3-1 施工便道人员配置表序号名称单位数量 1 现场管理人员人 4 2 技术员人 2 3 安全员人 1 4 测量员人 3 5 机械操作员人 209第七章材料要求施工所需水稳碎石、沥青混凝土、水泥混凝土等由拌合厂提供按照施工计划安排进场。
10第八章设备机具配置主要机械设备配置见表 3-2。
表 3-2 主要机械设备配置表序号名称规格型号单位数量备注 1 装载机 ZLC-50 台 22 挖掘机 320 台 23 压路机 12t 台 24 自卸车 20m³ 台 85 摊铺机台 16 推土机台 111第九章质量控制及检验1 9.1 质量控制1 9.1.1 道路施工质量控制1.含草皮、生活垃圾、腐殖质、树根的土严禁作为填料。
2.粉质黏土不宜直接填筑于路床不得直接填筑于冰冻地区的路床及浸水部分的路堤。
3.路基填方取土应根据设计要求结合路基排水和当地土地规划、环境保护要去进行不得任意挖取。
