发电机静态试验方案样本

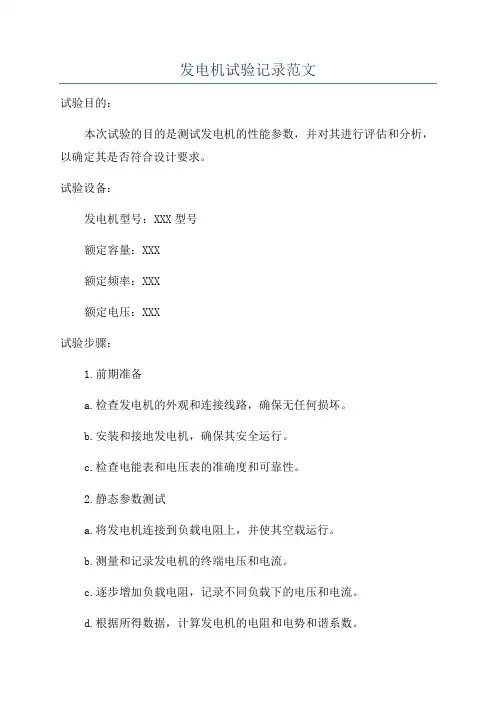

发电机试验记录范文试验目的：本次试验的目的是测试发电机的性能参数，并对其进行评估和分析，以确定其是否符合设计要求。

试验设备：发电机型号：XXX型号额定容量：XXX额定频率：XXX额定电压：XXX试验步骤：1.前期准备a.检查发电机的外观和连接线路，确保无任何损坏。

b.安装和接地发电机，确保其安全运行。

c.检查电能表和电压表的准确度和可靠性。

2.静态参数测试a.将发电机连接到负载电阻上，并使其空载运行。

b.测量和记录发电机的终端电压和电流。

c.逐步增加负载电阻，记录不同负载下的电压和电流。

d.根据所得数据，计算发电机的电阻和电势和谐系数。

3.动态参数测试a.使用电能表和电压表数值记录发电机的功率因数和效率。

b.调整发电机的负载变化，记录其响应时间和稳定性。

c.通过启动和停止发电机来测试其启动和停机时间。

d.根据试验数据，评估发电机的动态性能和响应能力。

4.整体评估a.分析所有测试结果，并与设计要求进行比较。

b.检查发电机的性能参数是否在额定工况下满足要求。

c.基于试验结果，评估发电机的可靠性和稳定性。

试验结果分析：根据以上试验步骤所获得的数据，我们对发电机进行了评估和分析。

下面是一些重要的试验结果和分析：1.静态参数测试结果：a.终端电压和电流随负载电阻的增加而降低，其变化趋势基本符合设计要求。

b.计算得出的电阻和电势和谐系数表明，发电机的电气特性良好。

2.动态参数测试结果：a.功率因数和效率在额定工况下表现良好，并且在负载变化时保持稳定。

b.发电机的响应时间和稳定性均符合设计要求。

c.发电机的启动和停机时间也在可接受范围内。

综合评价：根据试验结果分析，我们认为该发电机的性能参数和电气特性符合设计要求。

它具有良好的稳定性、可靠性和高效率，并可以满足额定工况下的电能转换需求。

结论：本次发电机试验表明，该发电机具有优秀的静态和动态性能，可以满足设计要求。

然而，为了确保长期可靠运行，还需要进行更多的耐久性和负载适应性测试。

发电机试验方案范文一、试验目的本试验的目的是测试发电机的性能、质量和可靠性，确保其能够按照设计要求正常工作。

二、试验准备1.准备一台待测试的发电机，并检查其是否完好无损；2.配备试验所需的测量仪器和设备，包括电压表、电流表、转速表等；3.确定试验所需的电源和负载，并测试其可靠性；4.确保试验场地安全，保证试验过程中无干扰；5.安排专业技术人员负责试验过程中的操作和监控。

三、试验内容1.负载性能测试将发电机通过电源连接至待测试的负载，调节负载的大小，测试发电机在不同负载条件下的输出电压、电流和功率。

记录每个负载点下的数据，并分析输出与负载的关系，以评估发电机的负载性能。

2.调压性能测试逐步调节发电机的励磁电流，测试在不同励磁电流下发电机的输出电压和频率。

记录电压和频率的变化情况，并分析其稳定性和调节特性。

3.转速特性测试通过测量发电机的转速和输出电压，绘制输出功率和转速之间的关系曲线。

测试发电机在不同转速下的输出性能，并评估其输出功率的稳定性和调节能力。

4.功率因素测试改变负载的性质，分别测试发电机在感性负载、容性负载和纯电阻负载下的功率因素。

记录功率因素的变化情况，并评估发电机对不同功率因素负载的适应能力。

5.效率测试通过测量发电机输入功率和输出功率，计算发电机在不同负载条件下的效率。

评估发电机的效率，并判断其能耗和变热情况。

6.稳定性和可靠性测试在正常工作条件下，连续运行发电机一段时间，并监测其输出电压、电流和转速的变化情况。

测试发电机在长时间运行中的稳定性和可靠性，并判断是否存在每小时产生负荷的能力。

四、试验组织1.在试验开始前，成立试验组织小组，确定试验计划和责任分工；2.指派专业技术人员负责各项试验内容的操作和监控；3.试验组织小组根据试验计划，统筹协调各项试验工作，并及时处理发生的问题和难点。

五、试验数据分析1.将试验过程中收集到的数据进行整理和汇总；2.绘制试验结果的图表，对数据进行分析和解读；3.针对试验结果中的问题和不足，提出改进和优化的建议；4.撰写试验报告，附上试验数据、分析结果和改进建议。

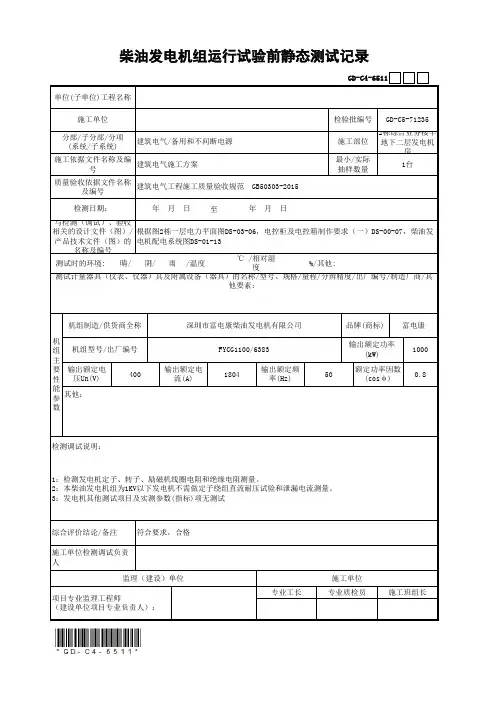

至柴油发电机组运行试验前静态测试记录1：检测发电机定子、转子、励磁机线圈电阻和绝缘电阻测量。

2：本柴油发电机组为1KV以下发电机不需做定子绕组直流耐压试验和泄漏电流测量。

3：发电机其他测试项目及实测参数(指标)项无测试项目专业监理工程师（建设单位项目专业负责人）：机组 主要 性 能参 数施工单位检测调试负责人监理（建设）单位施工单位专业工长专业质检员施工班组长额定功率因数 (cosφ)0.8其他：检测调试说明：综合评价结论/备注符合要求，合格输出额定电压Un(V)400输出额定电流(A)1804输出额定频率(Hz)50机组制造/供货商全称深圳市富电康柴油发电机有限公司品牌(商标)富电康机组型号/出厂编号FYCG1100/6383输出额定功率(kW)1000℃ /相对湿度%/其他:测试计量器具（仪表、仪器）其及附属设备（器具）的名称/型号、规格/量程/分辨精度/出厂编号/制造厂商/其他要素：测试时的环境:/温度检测日期：年 月 日年 月 日与检测（调试）、验收相关的设计文件（图）/产品技术文件（图）的名称及编号根据图2栋一层电力平面图DS-03-06，电控柜及电控箱制作要求（一）DS-00-07，柴油发电机配电系统图DS-01-13施工依据文件名称及编号建筑电气施工方案最小/实际 抽样数量1台质量验收依据文件名称及编号建筑电气工程施工质量验收规范 GB50303-2015施工单位检验批编号GD-C5-71235分部/子分部/分项 (系统/子系统)建筑电气/备用和不间断电源施工部位2栋综合业务楼半地下二层发电机房GD-C4-6511单位(子单位)工程名称。

]
柴油发电机组(运行交接试验前)静态测试记录(二)
GD3030310-2 0 发电机定子电路测试项目及实测参数(指标) 各相绕组直流电阻(在常温下,绕组表温与气温差 在±3℃内测量) 绝缘电阻(MΩ ) 吸收比 (计算值) A相(Ω ) B相(Ω ) 用(发电机额定电 压×1.5+750)电 压(V)作交流工频耐 与出厂值 压试验1min的 互差(计算 C相(Ω ) 的比差(计 试验结果 值,%) 算值,%) (有否闪络击穿) 1
发电机其他测试项目及实测参数(指标) 绝缘轴承的绝缘 电阻(MΩ ) (用1000V兆欧表 测量) 埋入式检温计的绝缘电阻(MΩ ) (用250V兆欧表测量应不短 路，且精度符合出厂规定) 灭磁电阻测试 自同步电阻器的 直流电阻(Ω ) 直流电阻值与铭牌的互差 (计算值,%)
其他测试记录及备注：
发电机转子电路测试项目及实测参数(指标) 绝缘电阻(MΩ ) (用1000V兆欧表 测量) 绕组直流电阻(在常温下,绕组 表温与气温差在±3℃内测量) 阻值(Ω ) 与出厂值的比差 (计算值,%) 交流工频耐压试验(1min)的试验结果 (用2500V兆欧表测试绝缘电阻替代)
发电机励磁电路测试项目及实测参数(指标) 退出励磁电路电子器件后，测试励 磁电路的线路设备的绝缘电验 (试验电压1000V,1min)的结果(有否闪络击穿)
注：本表与《记录(一)》配套使用，作为上述《记录(一)》的续表。
录(二)
用(发电机额定电 压×1.5+750)电 压(V)作交流工频耐 压试验1min的 试验结果 (有否闪络击穿)
的试验结果 电阻替代)
频耐压试验 闪络击穿)
与铭牌的互差 值,%)

**电力有限公司
机 组 试 验 卡

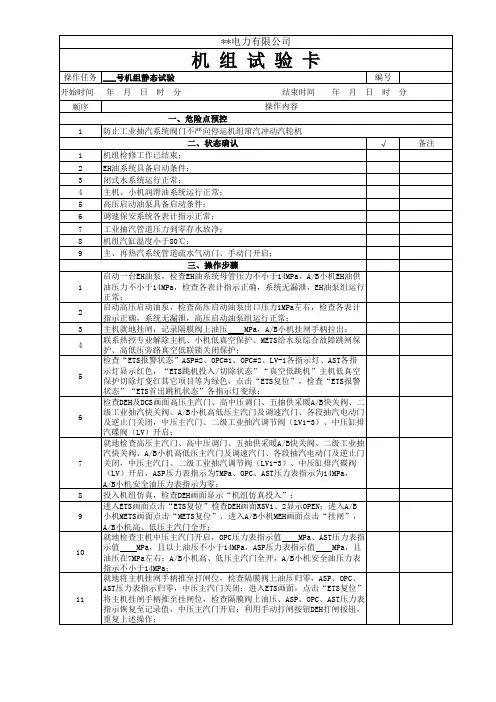

操作任务 ___号机组静态试验 开始时间 顺序 1 1 2 3 4 5 6 7 8 9 年 月 日 时 分 结束时间 操作内容 一、危险点预控 防止工业抽汽系统阀门不严向停运机组窜汽冲动汽轮机 二、状态确认 机组检修工作已结束； EH油系统具备启动条件； 闭式水系统运行正常； 主机、小机润滑油系统运行正常； 高压启动油泵具备启动条件； 调速保安系统各表计指示正常； 工业抽汽管道压力到零存水放净； 机组汽缸温度小于80℃； 主、再热汽系统管道疏水气动门、手动门开启； 三、操作步骤 启动一台EH油泵，检查EH油系统母管压力不小于14MPa，A/B小机EH油供 油压力不小于14MPa，检查各表计指示正确，系统无漏泄，EH油泵组运行 正常； 启动高压启动油泵，检查高压启动油泵出口压力1MPa左右，检查各表计 指示正确，系统无漏泄，高压启动油泵组运行正常； 主机就地挂闸，记录隔膜阀上油压 MPa，A/B小机挂闸手柄拉出； 联系热控专业解除主机、小机低真空保护、METS给水泵综合故障跳闸保 护、高低压旁路真空低联锁关闭保护； 检查“ETS报警状态”ASP#2、OPC#1、OPC#2、LV-1各指示灯、AST各指 示灯显示红色，“ETS跳机投入/切除状态”“真空低跳机”主机低真空 保护切除灯变红其它项目等为绿色，点击“ETS复位”，检查“ETS报警 状态”“ETS首出跳机状态”各指示灯变绿； 检查DEH及DCS画面高压主汽门、高中压调门、五抽供采暖A/B快关阀、二 级工业抽汽快关阀、A/B小机高低压主汽门及调速汽门、各段抽汽电动门 及逆止门关闭，中压主汽门、二级工业抽汽调节阀（LV1-3）、中压缸排 汽碟阀（LV）开启； 就地检查高压主汽门、高中压调门、五抽供采暖A/B快关阀、二级工业抽 汽快关阀、A/B小机高低压主汽门及调速汽门、各段抽汽电动门及逆止门 关闭，中压主汽门、二级工业抽汽调节阀（LV1-3）、中压缸排汽碟阀 （LV）开启，ASP压力表指示为7MPa、OPC、AST压力表指示为14MPa， A/B小机安全油压力表指示为零； 投入机组仿真，检查DEH画面显示“机组仿真投入”； 进入ETS画面点击“ETS复位”检查DEH画面RSV1、2显示OPEN；进入A/B 小机METS画面点击“METS复位”，进入A/B小机MEH画面点击“挂闸”， A/B小机高、低压主汽门全开； 就地检查主机中压主汽门开启，OPC压力表指示值 MPa、AST压力表指 示值 MPa，且以上油压不小于14MPa，ASP压力表指示值 MPa，且 油压在7MPa左右；A/B小机高、低压主汽门全开，A/B小机安全油压力表 指示不小于14MPa； 就地将主机挂闸手柄推至打闸位，检查隔膜阀上油压归零，ASP、OPC、 AST压力表指示归零，中压主汽门关闭；进入ETS画面，点击“ETS复位” 将主机挂闸手柄推至挂闸位，检查隔膜阀上油压、ASP、OPC、AST压力表 指示恢复至记录值，中压主汽门开启；利用手动打闸按钮DEH打闸按钮， 重复上述操作； 年 月 日 编号 时 分√Biblioteka 备注1 2 3 45

发电机试验方案范文一、试验目的1.评估发电机的性能指标，如电压稳定性、频率稳定性、电流稳定性等；2.检验发电机的绝缘性能，包括绝缘电阻、介电强度等；3.测试发电机的负载能力，包括最大输出功率、最大负载电流等；4.评估发电机的热稳定性能，包括温升测试等；5.检验发电机的振动和噪声水平。

二、试验装置和设备1.发电机：选取符合试验要求的发电机，并确保其额定功率、额定电压等参数与试验要求一致；2.负载电阻：设置合适的负载电阻，用于测试发电机的负载能力；3.振动测试仪：用于测试发电机的振动水平；4.噪声测试仪：用于测试发电机的噪声水平；5.温度计：用于测试发电机的温升情况；6.数字电表：用于测量发电机的电压、电流、功率等参数；7.绝缘电阻测试仪：用于测试发电机的绝缘性能；8.介电强度测试仪：用于测试发电机的介电强度。

三、试验步骤1.电压稳定性测试：a.将发电机空载运行，并记录其输出电压的波动情况；b.设置合适的负载电流，并记录电压的波动情况；c.提高负载电流至额定电流，记录电压的波动情况。

2.频率稳定性测试：a.将发电机空载运行，并记录其输出频率的波动情况；b.设置合适的负载电流，并记录频率的波动情况；c.提高负载电流至额定电流，记录频率的波动情况。

3.电流稳定性测试：a.将发电机空载运行，并记录其输出电流的波动情况；b.设置合适的负载电阻，并记录电流的波动情况；c.提高电流至额定电流，记录电流的波动情况。

4.绝缘电阻测试：a.断开所有发电机的电源；b.使用绝缘电阻测试仪测量发电机的各项绝缘电阻，并记录结果。

5.介电强度测试：a.断开所有发电机的电源；b.使用介电强度测试仪测量发电机的介电强度，并记录结果。

6.最大负载能力测试：a.设置合适的负载电阻，使发电机输出最大负载电流；b.使用数字电表测量发电机的输出功率、电压、电流等参数，并记录结果。

7.热稳定性测试：a.记录发电机的初始温度；b.运行发电机，并记录其温度变化情况；c.运行发电机至一定时间，记录其温升情况。

柴油机转速(r/min)
冷液剂温度(℃)
保护试验记录
超水水温温度(℃)
记录数据
50%负载 75%负载 超速速度(r/min)
100%负载 110%负载 欠油压（MPa）
柴发启动时间：
启动情况记录 风机联动情况：
油路供应情况：
噪音测量
2/3
机电系统调试表格
附件四
市电供电与发电机供电联锁与自动切换调试：
发电机 供电开关 不闭合 不闭合 不闭合
闭合 先分闸 不闭合 不闭合 后延时闭合 先延时跳闸 不闭合
注：1、市电失电测试用模拟方式； 2、延时跳闸时间＜延时闭合时间。
签核：
项目公司
日期：
施工单位
日期：
监理公司
日期：
酒店项目部
日期：
酒店管理公司
日期：
测试结果
3/3
测量检温计（埋入式）绝缘电阻，校验 检温计精度
试验结果
1/3
机电系统调试表格
附件四
动态空载及负载试验记录表：
动态空载及负载试验记录表：
试运行试验记录
空载 25%负载
测试时间（s）
A
B
输出
C
电流（A） A-B
B-C
C-A
A-B
输出电压 B-C
（V）
C-A
运行频率（Hz）
用 1000V 兆欧表测量转子绝缘电阻
在常温下，绕组表面温度与空气温度差 转子电路
在 3℃范围内测量各项直流电阻
交流工频耐压试验 1min
励磁电路
退出励磁电路电子器件后，测量励磁电 路的线路设备的绝缘电阻 退出励磁电路电子器件后，交流工频耐 压试验 1min

300
1.35
/
300MΩ
发电机励磁电路测试项目及实测参数(指标) 退出励磁电路电子器件后，测试励 磁电路的线路设备的绝缘电阻(MΩ ) 300 退出励磁电路电子器件后，进行交流工频耐压试验 (试验电压1000V,1min)的结果(有否闪络击穿) 无闪络，无击穿 发电机其它测试项目及实测参数(指标) 绝缘轴承的绝缘 埋入式检温计的绝缘电阻(MΩ ) 电阻(MΩ ) (用250V兆欧表测量应不短 (用1000V兆欧表 路，且精度符合出厂规定) 测量) 灭磁电阻测试 自同步电阻器的 直流电阻(Ω ) 直流电阻值与铭牌的互差 (计算值,%)

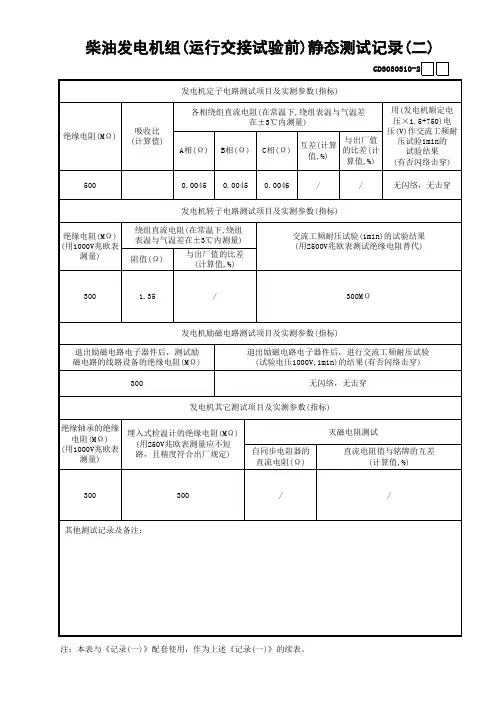

柴油发电机组(运行交接试验前)静态测试记录(二)
GD3030310-2 发电机定子电路测试项目及实测参数(指标) 各相绕组直流电阻(在常温下,绕组表温与气温差 在±3℃内测量) 绝缘电阻(MΩ ) 吸收比 (计算值) A相(Ω ) B相(Ω ) 用(发电机额定电 压×1.5+750)电 压(V)作交流工频耐 与出厂值 压试验1min的 互差(计算 C相(Ω ) 的比差(计 试验结果 值,%) 算值,%) (有否闪络击穿) 0.0046 / / 无闪络，无击穿
5000.0045Fra bibliotek0.0045
发电机转子电路测试项目及实测参数(指标) 绝缘电阻(MΩ ) (用1000V兆欧表 测量) 绕组直流电阻(在常温下,绕组 表温与气温差在±3℃内测量) 阻值(Ω ) 与出厂值的比差 (计算值,%) 交流工频耐压试验(1min)的试验结果 (用2500V兆欧表测试绝缘电阻替代)
300
300
/
/
其他测试记录及备注：
注：本表与《记录(一)》配套使用，作为上述《记录(一)》的续表。

发电机可控硅励磁装置静态试验内容【原创实用版】目录一、引言二、发电机可控硅励磁装置的概述三、静态试验的目的和意义四、静态试验的具体内容五、静态试验的步骤和方法六、静态试验的注意事项七、结论正文一、引言发电机可控硅励磁装置是发电机励磁系统的重要组成部分，其性能的优劣直接影响到发电机的稳定性和可靠性。

静态试验是检验发电机可控硅励磁装置性能的重要手段，通过对励磁装置的各项参数进行测试，以评估其在实际运行中的稳定性和可靠性。

二、发电机可控硅励磁装置的概述发电机可控硅励磁装置主要由可控硅、励磁变压器、电感线圈等元器件组成，通过调整可控硅的导通角，实现对发电机励磁电流的调节，从而达到控制发电机输出电压的目的。

三、静态试验的目的和意义静态试验的主要目的是检验发电机可控硅励磁装置在无负载情况下的性能，包括励磁电流、励磁电压、功率因数等参数。

通过静态试验，可以发现励磁装置在设计、制造和安装过程中可能存在的问题，以便及时进行改进，保证发电机在实际运行中的稳定性和可靠性。

四、静态试验的具体内容静态试验主要包括以下内容：1.励磁电流测试：通过调整可控硅的导通角，测量励磁电流的大小，并与额定值进行比较，评估励磁装置的性能。

2.励磁电压测试：测量励磁电压的大小，并与额定值进行比较，评估励磁装置的性能。

3.功率因数测试：测量励磁系统的功率因数，评估励磁装置的性能。

五、静态试验的步骤和方法静态试验的步骤和方法如下：1.准备工作：检查试验设备和试验线路，确保设备完好和线路连接正确。

2.励磁电流测试：调整可控硅的导通角，使励磁电流达到额定值，测量励磁电流，并与额定值进行比较。

3.励磁电压测试：调整可控硅的导通角，使励磁电压达到额定值，测量励磁电压，并与额定值进行比较。

4.功率因数测试：调整可控硅的导通角，使励磁电流和励磁电压达到额定值，测量励磁系统的功率因数。

六、静态试验的注意事项在进行静态试验时，应注意以下几点：1.试验前应认真检查试验设备和试验线路，确保设备完好和线路连接正确。

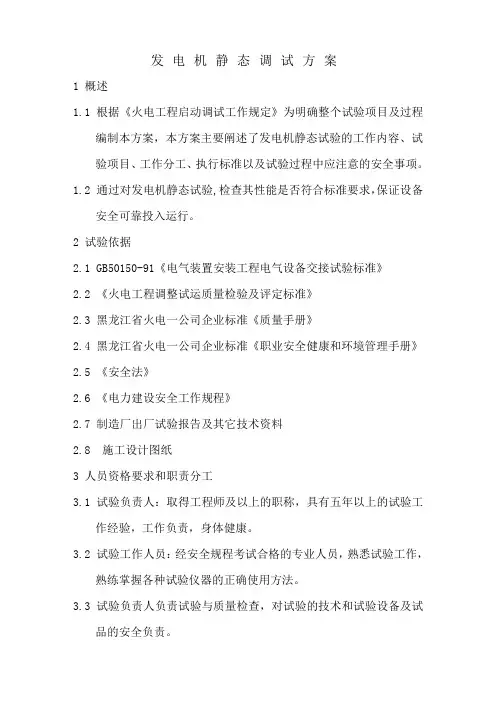

发电机静态调试方案1 概述1.1 根据《火电工程启动调试工作规定》为明确整个试验项目及过程编制本方案，本方案主要阐述了发电机静态试验的工作内容、试验项目、工作分工、执行标准以及试验过程中应注意的安全事项。

1.2 通过对发电机静态试验,检查其性能是否符合标准要求，保证设备安全可靠投入运行。

2 试验依据2.1 GB50150-91《电气装置安装工程电气设备交接试验标准》2.2 《火电工程调整试运质量检验及评定标准》2.3 黑龙江省火电一公司企业标准《质量手册》2.4 黑龙江省火电一公司企业标准《职业安全健康和环境管理手册》2.5 《安全法》2.6 《电力建设安全工作规程》2.7 制造厂出厂试验报告及其它技术资料2.8 施工设计图纸3 人员资格要求和职责分工3.1 试验负责人：取得工程师及以上的职称，具有五年以上的试验工作经验，工作负责，身体健康。

3.2 试验工作人员：经安全规程考试合格的专业人员，熟悉试验工作，熟练掌握各种试验仪器的正确使用方法。

3.3试验负责人负责试验与质量检查，对试验的技术和试验设备及试品的安全负责。

3.4试验负责人在试验全过程中，对公司企业标准《质量手册》和《职业安全健康和环境管理手册》及《安全法》和《电力建设安全工作规程》的具体运行和全面执行负责。

3.5试验工作人员对使用仪器、设备的完好状态负责，对原始记录负责，保证原始记录的全面性和有效性。

4 试验的准备工作和应具备的条件4.1 和发电机有关的各专业安装全部结束，并经验收合格。

4.2 耐压试验时，要求制造厂、发电厂及安装单位派代表参加，安装单位指派有关人员配合进行。

4.3 试验用电源采用220V正式厂用电源。

4.4 试验用仪器、仪表经过校验，保证完好。

4.5 试验现场附近的电焊，桥吊等有碍试验的工作应停止。

4.6试验之前认真检查试验接线，特别是对工作接地和保护接地情况的检查，接地线采用截面不小于4mm2的多股软铜线并可靠接地。

表测量)
且精度符合出厂规定)
自同步电阻器的 直流电阻(Ω)
灭磁电阻测试
直流电阻值与铭牌的互差 (计算值,%)
其他测试记录及备注:
测试计量器具（仪表、仪器）及其附属设备（器具）的名称/型号、规格/量程/分辨精度/出厂编号/制造厂商/其 他要素：
1min的试验结果 (有否闪络击穿)
发电机转子电路测试项目及实测参数(指标)
绝缘电阻(MΩ)(用 1000V兆欧表测量)
绕组直流电阻(在常温下,绕组 表温与气温差在±3℃内测量)
阻值(Ω)
与出厂值的比差 (计算值,%)
交流工频耐压试验(1min)的试验结果 (用2500V兆欧表测试绝缘电阻替代)
ห้องสมุดไป่ตู้
发电机励磁电路测试项目及实测参数(指标)
柴油发电机组运行试验前静态测试记录(二)
绝缘电阻(MΩ)
01
发电机定子电路测试项目及实测参数(指标)
吸收比 (计算值)
各相绕组直流电阻
(在常温下,绕组表温与气温差在±3℃内测量)
A相(Ω) B相(Ω) C相(Ω)
互差(计 算,%)
与出厂值的 比差(计算
值,%)
用(发电机额定电压 ×1.5+750)电压(V) 作交流工频耐压试验
退出励磁电路电子器件后，测试励 磁电路的线路设备的绝缘电阻(MΩ)
退出励磁电路电子器件后，进行交流工频耐压试验 (试验电压1000V,1min)的结果(有否闪络击穿)
发电机其他测试项目及实测参数(指标)
绝缘轴承的绝缘电阻 埋入式检温计的绝缘电阻(MΩ)
(MΩ)(用1000V兆欧 (用250V兆欧表测量应不短路，

2号机组RUNBACK静态试验方案1、设备概况中国水电崇信发电公司2×660MW系哈尔滨汽轮机机有限责任公司生产的NZK660-24.2/566/566汽轮机，型式：超临界、中间再热、直接空冷凝汽式汽轮机发电机，发电机为哈尔滨电机厂有限责任公司生产的QFSN-660-2发电机，水-氢-氢冷却方式汽轮发电机；DCS、DEH系统是上海福克斯波罗有限公司I/A Series。

2、试验目的检验机组在正常运行时的增压风机、送风机、引风机、一次风机、和给水泵中的一台发生故障跳闸且备用设备无法联锁启动而使机组出力受到限制时，自动控制系统将机组负荷快速由高负荷（大于RUNBACK 触发负荷）按预定的速率向预定的RUNBACK目标负荷顺利过渡的能力，RUNBACK 功能试验是对机组自动控制系统性能和功能的强烈考验。

3、RUNBACK过程机组控制在协调方式，机组负荷大于RUNBACK 触发负荷（300MW），给水泵、送风机、引风机、一次风机、增压风机这五种辅机出现跳闸，但备用设备无法联锁启动而使机组出力低于负荷请求时，RUNBACK 触发后根据相应的RUNBACK 目标负荷切、投燃料。

将增压风机、送风机、引风机、一次风机、和给水泵开关至“试验”位合闸，检查RB逻辑是否正常、动作是否正常。

热控人员将各大辅机中除RB以外有可能引起跳闸的条件退出保护，将机组负荷强制为600MW，强制机组运行方式为协调控制。

3.1单台引风机跳闸RB静态试验步骤1、联系运行人员将增压风机、磨煤机、送风机、引风机、一次风机、和给水泵开关至“试验”位合闸；2、运行人员投入RB按钮；3、运行人员停运A引风机；4、检查F、E、C磨煤机及B给水泵是否动作正常。

若不正常，热控人员检查内部逻辑，重新试验直至动作正常，若动作正常，按A引风机RB步骤做B引风机RB。

3.2单台送风机跳闸RB静态试验步骤1、联系运行人员将增压风机、磨煤机、送风机、引风机、一次风机、和给水泵开关至“试验”位合闸；2、运行人员投入RB按钮；3、运行人员停运A送风机；4、检查F、E、C磨煤机及B给水泵是否动作正常。

变组故 障录波器 柜 、 发变组 和厂用 电源变送器 柜 、 发 电机电度表 柜、 机组 Ｎ Ｃ Ｓ测量柜 、 Ｒ Ｔ Ｕ柜 内机组 电流回路 、 机组安全 自动装置 接 口柜等各 电流可连端子全部连接良好。另外对于定子绕组水内
（ １ ） Ｇ Ｂ ５ ０ １ ５ ｛ ） － － － ２ ０ ０ ６ 《 电气装置安装工程 电器设备 交接试验 标 准》 第３ ． ０ ． １ ５ 条 测量三相短路特性 曲线 ， 应 符合下列规 定 ： 测 量 的数值 与产 品出厂试 验数值 比较 ， 应在测量误差 范围以 内； 对
曲线试验 。 由以上规 程规范 可以看 出 ， 在 国标 、 行业 标准 、 某集 团公 司
冷 的发电机来说 ， 此试验 的定冷水 、 转子状态不做要 求 ， 但最好回 串转子之后进行。发电机绝缘应测量必须合格。 因主变高压侧 电流互感器均在 高压 套管 内部 ，检修过程 中 不易碰触 ， 损坏 的可能性微乎其微 ， 可不考虑。另外 ， 因本现场保
态短路试验的规定 ：
箱封母 、 主变 、 厂变 、 励磁变 、 １ ０ ｋ Ｖ、 ３ ｋ Ｖ厂用电检修工作结束 ； 发 电机检修后各项试验结束 。 同时系统连接方式有如下要求 ： 发电机 中性点 出线 Ａ、 Ｂ 、 ｃ三相互不相连 ；发电机机端出线与高厂变 Ａ、 高厂变 Ｂ高压侧正常连接 ； 发 电机机端 出线与主变低压侧连接断 开； 励磁变低压侧 出线 （ 在励磁变低压侧 Ｃ Ｔ之前 ） 与励磁柜交流 进线连接断开 ； 高厂变低压侧 出线 四段 （ 均在高厂变低压侧 Ｃ Ｔ之 后） 与１ ０ ｋ Ｖ 、 ３ ｋ Ｖ母线断开 ； 发变组保护柜 、 励磁 系统控制柜 、 发
于发 电机变压器组 ，当发电机本身的短路特性有 制造厂 出厂试

发电机及调相机试验方法第一部分：发电机及调相机的静态试验方法一．测量定子绕组的绝缘电阻及吸收比※各项绕组绝缘电阻的不平衡系数≤2※吸收比：对沥青浸胶及烘卷云母绝缘≥1.3；对环氧粉云母绝缘≥1.6；1．工具选择2500V兆欧表2．步骤⑴断开发电机出口电源开关；⑵用放电棒分别对U1、V1、W1接地充分放电,如图1所示；⑶解开中性点接线；⑷分别摇测出线侧U1、V1、W1对地绝缘电阻：记录R15和R60的数据。

⑸分别摇测出线侧U1对V1W1、V1对U1W1、W1对U1V1的地绝缘电阻：记录R15和R60的数据。

⑹用放电棒分别对U1、V1、W1接地充分放电。

二．测量转子绕组和励磁回路的绝缘电阻1.转子绕组※测量前将发电机大轴处的接地电刷提起（电刷离开大轴）；※转子绕组、励磁回路的绝缘电阻一般≥0.5MΩ；※水内冷转子绕组选择500V的兆欧表或其它仪器，绝缘电阻≥0.5MΩ；※当发电机定子绕组绝缘电阻已符合启动要求，而转子绕组的绝缘电阻≥0.2MΩ时，可以投运；※转子绕组额定电压>200V时，选择2500V兆欧表；≤200V时，选择1000V兆欧表。

2.励磁回路※将回路中的电子元件拔出或将其两端短路。

三．测量轴承座的绝缘电阻※选择500V的兆欧表，测量值≥0.5 MΩ；※分别测量轴承座与薄铁板、薄铁板与基础台板、轴承座与基础台板之间的绝缘电阻。

四．测量定子绕组、转子绕组和灭磁电阻的直流电阻※测量定子绕组、转子绕组的直流电阻，应在冷态下进行，绕组表面温度与周围温度之差在±3℃内；※测量定子绕组、转子绕组的直流电阻，测量数值与产品出厂数值换算至同温度下的数值比较，其差值≤2％。

※测量灭磁电阻数值与铭牌数值比较，其差值≤10％。

1．电流、电压表法※ mV表的连线不应超过该表规定的电阻值，且应接于靠近触头侧2．平衡电桥法（电桥用法见《进网作业电工培训教材》P320※测量时，电压引线尽量靠近触头侧；电流引线在电压线外侧，宜分开不宜重叠※直流双臂电桥法：1～10－5Ω及以下※单臂电桥法：1～106Ω五．定子绕组的直流耐压和泄漏电流试验※定子直流耐压的试验电压为电机额定电压的3倍；※试验电压按0.5倍的额定电压分阶段升压试验，每段停留1min；※在试验电压下，各相泄漏电流的差别≤最小值的50％，当最大泄漏电流在20μA以下时，各相间差值与出厂值比较不应有明显差别；※水内冷电机，宜采用低压屏蔽法；※氢冷电机必须在充氢前或排氢后且含量在3％以下时进行。

实验四静态稳定实验静态稳定实验1(不同Eq(不同励磁电流)对静稳定的影响1)他励方式，调节器放手动，调速器放自动开环或手动，励磁调节器改为手动，(失磁保护退出)，接线柱直联;2)并网后调有功P=1KW，Q=1Kvr，记录励磁电流，不调励磁，缓慢增有功至失步(大概2KW就可以了)，记录静稳定极限功率;注意:临界失步时要迅速减少有功拉入同步，如失败要立即解列并调转速和电压小于额定值。

3)调有功P=1KW，Q=0，不调励磁，缓慢增有功至失步，记录静稳定极限功率; 4)调有功P=1KW，Q= -0.5Kvr，不调励磁，缓慢增有功至失步，记录静稳定极限功率;5) 分析。

2(自动调节励磁对静稳定的影响1)他励方式，调节器放自动，调速器放自动开环，接线柱直联;Q=1Kvr，不手动调励磁，缓慢增有功至失步，记录2)并网后调有功P=1KW，静稳定极限功率;3)分析3. 同步发电机静态安全运行极限的测定(华工版本)一、实验目的1、学习同步发电机起动、并列和停机操作，学习有功功率、无功功率、电压和电流的调节方法。

2、确定发电机的静态安全运行极限。

二、实验原理同步发电机的运行参数，如有功功率的输出、无功功率的输出、定子电流和转子电流等不一定在额定值运行。

与系统并列运行的发电机，不但要知道它在额定功率因数、额定电压下所能担负的有功和无功功率输出，而且还要知道在不同有功输出的情况下，所能供出的无功功率值，或在不同的无功功率输出的情况下，所能供出的有功功率值。

因此，确定不同情况下同步发电机的运行极限值，即极限的P,Q 关系，不但对指导发电厂运行人员进行发电调整，保证发电机的安全运行是必要的，而且对电力系统的运行调度和设计都是很重要的。

同步发电机的静态安全运行极限(安全运行的P,Q极限曲线)受定子发热和绝缘，转子发热、原动机极限输出功率、静态稳定运行极限等条件的限制。

当发电机冷却条件一定，定子电压一定时，定子发热主要由定子电流确定，转子发热主要由励磁电流确定。

发电机静态实验计划目录1实验目标2实验根据3人员职责分工4发电机名牌参数5发电机静态实验前应具备的前提和有关安然留意事项6发电机静态实验的步折衷办法6.1 发电机定子绝缘电阻.接收比6.2 发电机定.转子绕组直流电阻发电机转子绕组绝缘电阻测量发电机轴承绝缘电阻发电机定子绕组交换耐压实验1.实验目标经由过程实验可以磨练发电机装配后的绝缘情形等,数据剖析发电机是否可以或许知足启动前提和稳固运行.2.实验根据《电气装配装配工程电气装备交代实验尺度》;装备《出厂解释书》装备《出厂实验陈述》《电业安然工作规程》3.人员职责分工实验计划需报请监理审核.现场批示机构同意,主要实验项目需业主.监理旁站.施工及扶植等单位应为实验的实行供给须要的实验前提.实验项目负责人负责组织实验工作的实行,检讨实验安然工作.介入实验工作人员应熟习工作内容.仪器装备的应用及实验数据记载整顿.4.发电机名牌参数额定功率： 12MW额定电压： 10.5 kV额定电流： 825A功率因数： 0.8 滞后频率： 50Hz冷却方法：空冷励磁方法：机端变压器自并励励磁体系5.发电机静态实验前应具备的前提和有关安然留意事项所有工作人员应严厉遵照《电业安然工作规程》.实验时实验人员应精神分散,分工明白,亲密合营.实验地点至少有两人工作,主要部位要有专人监督,并有须要的通信举措措施,发明问题实时陈述.实验用仪器.内心需经由检讨,包管无缺工况,确保实验顺遂进行.5.4发电机实验线固定优越,保持安然距离.一次连线断口（与非试侧）包管安然距离.5.5发电机小间关门上锁,须要时派专人把守（实验地点在发念头空冷器室内）.6发电机静态实验的步折衷办法发电机定子绝缘电阻.接收比6.1.2.测量某相时,非测量相必须短路接地（每项绕组必须头尾相短接）.6.1.3在120转/分钟下分离读取15.60秒的绝缘电阻值.6.1.4每测量一相绕组后,对其被测相充分放电.6.2 发电机定.转子绕组直流电阻6.2.1应用直流电阻测试仪进行测量;6.2.2测量前对定.转子绕组充分放电;6.2.3加电后待数值稳固跋文录;6.2.4数据比较剖析.6.3.1采取手摇式1000V（或500V）兆欧表进行测试;6.3.2测量前正负集电环应短路放电;6.3.3集电环电刷取下,与集电环离开;6.3.4兆欧表的L端接集电环,E端接转轴上.测量发电机轴承绝缘电阻6.4.1采取手摇式1000V（或500V）兆欧表进行测试;6.4.2发电机轴承垫夹层垫铁分离对高低接地物测量.6.5.1发电机的被测相绕组短接后接高压端,非测相绕组短接后接地;6.5.2实验前,被试物接地放电,一切对外衔接线断开,保持安然距离;N分阶段升高,每阶段逗留1min,实验电压值为3Un;6.5.4升压进程中,监督发电机.实验器及微安表,一旦有平常现象立刻降压;6.5.5实验完成后,应敏捷降压到零并割断电源,充分放电（5min）.6.5.6整顿记载,绘制电流电压关系曲线,剖析结论.发电机定子绕组交换耐压实验6.6.1测量某相时,非测量相必须短路接地,每项绕组必须头尾相短接,转子绕组短路接地;6.6.2接好线后,应由专人检讨,确认无误;6.6.3升压必须从零开端,在75%实验电压前可随意率性速度升压,今后平均升压,以每秒2%实验电压速度升压;6.6.4在升压和耐压进程中,若发明平常情形时,应停滞升压,降压后查明原因;6.6.5耐压时光为1min,耐压值为（1000+2Un×）.发电机转子交换阻抗和功率损耗6.7.1在实验前应将励磁回路断开;6.7.2采取隔离调压器与实验装备衔接（隔离调压器选用3kVA）;6.7.3发电机转子施加电压为额定电压的0.7倍;6.7.4在预定电压下读取数值;6.7.5读取数据后,将电压降至零,实验停滞.。

发电机静态试验方案欧阳歌谷（2021.02.01）目录1试验目的2试验依据3人员职责分工4发电机名牌参数5发电机静态试验前应具备的条件和有关安全注意事项6发电机静态试验的步骤和方法6.1 发电机定子绝缘电阻、吸收比6.2 发电机定、转子绕组直流电阻6.3发电机转子绕组绝缘电阻6.4测量发电机轴承绝缘电阻6.5发电机定子绕组直流耐压试验和泄漏电流测量6.6发电机定子绕组交流耐压试验6.7发电机转子交流阻抗和功率损耗1.试验目的通过试验可以检验发电机安装后的绝缘情况等，数据分析发电机是否能够满足启动条件和稳定运行。

2.试验依据2.1GB50150--2006《电气装置安装工程电气设备交接试验标准》；2.2设备《出厂说明书》2.3设备《出厂试验报告》2.4《电业安全工作规程》3.人员职责分工3.1试验方案需报请监理审核、现场指挥机构批准,重要试验项目需业主、监理旁站。

3.2施工及建设等单位应为试验的实施提供必要的试验条件。

3.3试验项目负责人负责组织试验工作的实施，检查试验安全工作。

3.4参加试验工作人员应熟悉工作内容、仪器设备的使用及试验数据记录整理。

4.发电机名牌参数额定功率： 12MW额定电压： 10.5 kV额定电流： 825A功率因数： 0.8 滞后频率： 50Hz冷却方式：空冷励磁方式：机端变压器自并励励磁系统励磁电压： 188.9V励磁电流： 220.3A5.发电机静态试验前应具备的条件和有关安全注意事项5.1所有工作人员应严格遵守《电业安全工作规程》。

5.2试验时试验人员应精力集中,分工明确,密切配合。

试验地点至少有两人工作,重要部位要有专人监视，并有必要的通讯设施,发现问题及时报告。

5.3试验用仪器、仪表需经过检查，保证完好工况，确保试验顺利进行。

5.4发电机试验线固定良好，保持安全距离。

一次连线断口（与非试侧）保证安全距离。

5.5发电机小间关门上锁，必要时派专人把守（试验地点在发动机空冷器室内）。
