信号与系统综合实验报告-带通滤波器的设计DOC

电气学科大类级《信号与控制综合实验》课程实验报告(基本实验一:信号与系统基本实验)姓名学号专业班号同组者1 学号专业班号同组者2 学号专业班号指导教师日期实验成绩评阅人综合实验和实验报告要求信号与控制综合实验，是集多门技术基础课程以及其它延伸课程理论于一体的综合性实验课程，需要综合多门学科理论知识和实验方法来体现，因此，实验目的不是简单的课程理论验证和练习，而是综合应用、研究开发、设计创新。

应采用尽可能好的设计，使所设计的电路和系统达到要实现的功能，步骤和方案自行拟定，实现对设计思路的实验验证。

完成多个实验项目的，应将实验内容整理综合后写成一份总报告，以利于锻炼整理归纳和总结能力，在总报告中以第二级标题形式依次写下所完成的实验项目、内容及实验设计过程。

实验报告按“题目、目录、正文（分所完成的各实验项目）、结论、心得与自我评价、参考文献”6个部分撰写；正文主要包括以下几个内容：任务和目标、总体方案设计（原理分析与方案设计特点，选择依据和确定）、方案实现和具体设计（过程）、实验设计与实验结果、结果分析与讨论。

（格式方面请注意：每个图应该有图号和图名，位于图的下方，同一图号的分图应在同一页，不要跨页；每个表应该有表号和表名，位于表的上方，表号表名与表（数据）也应在同一页，不要跨页；建议各部分题目采用四号黑体、设计报告内容文字采用小四号宋体）注：报告中涉及实验指导书或教材内容，只需注明引用位置，不必在报告中再加以阐述。

不得不加引用标记地抄袭任何资料。

每一基本实验部分按计划学时100分成绩计算（100％），需要完成60分的实验项目；实验报告、设计部分和创新研究内容另外计分（分别为10％、20％和10％）。

再按照学时比例与本课程其它部分实验综合成为总实验成绩。

每一部分实验均为：基本实验：0～60分，考核基本理论的掌握和基本操作技能、实验室道德规范；实验报告：0～10分，考核思考和总结表述能力；完成设计性实验：0～20分，评价设计能力；完成创新性实验：0～10分，鼓励创新。

实验一信号与系统认知一、实验目的1、了解实验室的规章制度、强化安全教育、说明考核方法。

2、学习示波器、实验箱的使用、操作知识；3、学习常用连续周期信号的波形以及常用系统的作用。

二、实验仪器1、信号与系统实验箱（本次实验使用其自带的简易信号源，以及实验箱上的“信号通过系统”部分。

）2、示波器三、实验原理1、滤波器滤波器是一种常用的系统，它的作用为阻止某些频率信号通过，或只允许某些频率的信号通过。

滤波器主要有四种：这是四种滤波器的理想状态，实际上的滤波器只能接近这些效果，因此通常的滤波器有一些常用的参数：如带宽、矩形系数等。

通带范围：与滤波器最低衰减处比，衰减在3dB以下的频率范围。

2、线性系统线性系统是现实中广泛应用的一种系统，线性也是之后课程中默认为系统都具有的一种系统性质。

系统的线性表现在可加性与齐次性上。

齐次性：输入信号增加为原来的a倍时，输出信号也增加到原来的a倍。

四、预习要求1、复习安全操作的知识。

2、学习或复习示波器的使用方法。

3、复习典型周期信号的波形及其性质。

4、复习线性系统、滤波器的性质。

5、撰写预习报告。

五、实验内容及步骤1、讲授实验室的规章制度、强化安全教育、说明考核方法2、通过示波器，读出实验箱自带信号源各种信号的频率范围（1）测试信号源1的各种信号参数，并填入表1-1。

（2）测试信号源2的各种信号参数，并填入表1-2。

3、测量滤波器根据相应测量方法，用双踪示波器测出实验箱自带的滤波器在各频率点的输入输出幅度（先把双踪示波器两个接口都接到所测系统的输入端，调节到都可以读出输入幅度值，并把两侧幅度档位调为一致，记录下这个幅度值；之后，将示波器的一侧改接入所测系统的输出端，再调节用于输入的信号源，将信号频率其调至表1-3中标示的值，并使输入信号幅度保持原幅度值不变。

观察输出波形幅度的变化，并与原来的幅度作比较，记录变化后的幅度值。

），并将相应数据计入表1-3中。

4、测量线性系统（1）齐次性的验证自选一个输入信号，观察输出信号的波形并记录输入输出信号的参数，将输入信号的幅度增强为原信号的一定倍数后，再对输入输出输出参数进行记录，对比变化前后的输出。

设计滤波器实验报告设计滤波器实验报告引言：滤波器是信号处理中常用的工具，它可以通过选择性地传递或抑制特定频率的信号，对信号进行滤波。

本实验旨在设计并实现一个滤波器，通过对不同类型的信号进行滤波，验证滤波器的性能和效果。

一、实验目的本实验的主要目的是：1. 了解滤波器的基本原理和分类；2. 掌握滤波器的设计方法和实现技巧；3. 验证滤波器的性能和效果。

二、实验原理滤波器根据其频率响应特性可分为低通、高通、带通和带阻滤波器。

低通滤波器能够通过低频信号，抑制高频信号。

高通滤波器则相反，能够通过高频信号，抑制低频信号。

带通滤波器则能够通过一定范围内的频率信号，抑制其他频率信号。

带阻滤波器则相反，能够抑制一定范围内的频率信号，通过其他频率信号。

三、实验步骤1. 确定滤波器类型和频率响应特性；2. 根据所选滤波器类型和频率响应特性，设计滤波器的传递函数；3. 根据传递函数，计算滤波器的电路参数；4. 根据计算结果，搭建滤波器电路；5. 连接信号源和示波器，输入信号；6. 调节信号源的频率，并观察示波器上的输出信号；7. 对比输入信号和输出信号的频谱特性，验证滤波器的性能和效果。

四、实验结果与分析在实验中，我们设计了一个低通滤波器，频率响应特性为通过0-1 kHz的低频信号，抑制1 kHz以上的高频信号。

通过计算和搭建电路，我们成功实现了滤波器的设计。

在实验中，我们输入了不同频率的信号，并观察了输出信号的频谱特性。

结果显示，当输入信号的频率低于1 kHz时，输出信号基本保持不变；当输入信号的频率高于1 kHz时，输出信号的幅度逐渐减小，直至完全抑制。

通过对比输入信号和输出信号的频谱特性，我们可以清楚地看到滤波器对高频信号的抑制效果。

这表明我们设计的滤波器能够有效地滤除高频噪声，保留低频信号。

五、实验总结本实验通过设计滤波器并验证其性能，使我们更加深入地了解了滤波器的原理和应用。

通过实际操作，我们掌握了滤波器的设计方法和实现技巧。

信号与系统虚拟实验教学系统实验指导书(OWVLab SSS)北京邮电大学北京润尼尔网络科技有限公司实验一 零输入、零状态及完全响应一、实验目的1、 掌握电路的零输入响应；2、 掌握电路的零状态响应；3、 学会电路的零状态响应与零输入响应的观察方法；二、实验仪器1、双踪示波器一台。

2、电阻R=100k ，R=51k ，R=10k 。

3、电容C=0.1uF 。

三、实验内容1、观察零输入响应的过程。

2、观察零状态响应的过程。

四、实验原理1、零输入、零状态和完全响应： 零输入响应：没有外加激励的作用，只有起始状态（起始时刻系统储能）所产生的响应。

零状态响应：不考虑起始时刻系统储能的作用（起始状态等于零）。

2、典型电路分析：电路的响应一般可分解为零输入响应和零状态响应。

首先考察一个实例：在下图中由RC 组成一电路，电容两端有起始电压Vc(0-),激励源为e(t)。

图1 RC 电路则系统响应-电容两端电压：τττd e e RC Vc et Vc t t RC RCt)(1_)0()(_0)(1⎰---+=上式中第一项称之为零输入响应，与输入激励无关，零输入响应_)0(Vc e RCt -是以初始电压值开始，以指数规律进行衰减。

第二项与起始储能无关，只与输入激励有关，被称为零状态响应。

在不同的输入信号下，电路会表征出不同的响应。

五、实验模块说明“零输入响应与零状态响应”单元，它的电路组成如下图所示，在电路单元中，元件的值为：电阻R=100k，R=51k，R=10k，电容C=0.1uF。

图2 实验电路图六、实验步骤1、在实验台上搭建图2所示电路。

其中电阻R=51k、电容C=0.1uF。

2、系统的零输入响应特性观察：（1）打开“函数信号发生器”电源，选择波形为“方波”，调节方波频率为1Khz,幅度为5v的方波信号。

用导线将脉冲信号输出端与R1左端相连，用脉冲信号作同步，观察输出信号的波形。

（2）同上步，将信号产生模块中脉冲信号输入到R2、R3端口，用脉冲信号作同步，分别观察输出信号的波形。

实验四微带线带通滤波器设计实验四：基于ADS软件的平⾏耦合微带线带通滤波器的设计与仿真⼀、实验原理滤波器是⽤来分离不同频率信号的⼀种器件，在微波电路系统中，滤波器的性能对电路的性能指标有很⼤的影响，微带电路具有体积⼩，重量轻、频带宽等诸多优点，在微波电路系统应⽤⼴泛，其中⽤微带做滤波器是其主要应⽤之⼀。

平⾏耦合微带线带通滤波器在微波集成电路中是被⼴为应⽤的带通滤波器。

1、滤波器的介绍滤波波器可以分为四种：低通滤波器和⾼通滤波器、带通滤波器和带阻滤波器。

射频滤波器⼜可以分为以下波导滤波器、同轴线滤波器、带状线滤波器、微带滤波器。

滤波的性能指标：频率围：滤波器通过或截断信号的频率界限通带衰减：滤波器残存的反射以及滤波器元件的损耗引起阻带衰减：取通带外与截⽌频率为⼀定⽐值的某频率的衰减值寄⽣通带：有分布参数的频率周期性引起，在通带外⼜产⽣新的通带2、平⾏耦合微带线滤波器的理论当频率达到或接近GHz时，滤波器通常由分布参数元件构成，平⾏耦合微带传输线由两个⽆屏蔽的平⾏微带传输线紧靠在⼀起构成，由于两个传输线之间电磁场的相互作⽤，在两个传输线之间会有功率耦合，这种传输线也因此称为耦合传输线。

平⾏耦合微带线可以构成带通滤波器，这种滤波器是由四分之⼀波长耦合线段构成，她是⼀种常⽤的分布参数带通滤波器。

当两个⽆屏蔽的传输线紧靠⼀起时，由于传输线之间电磁场的相互作⽤，在传输线之间会有功率耦合，这种传输线称之为耦合传输线。

根据传输线理论，每条单独的微带线都等价为⼩段串联电感和⼩段并联电容。

每条微带线的特性阻抗为Z0，相互耦合的部分长度为L，微带线的宽度为W，微带线之间的距离为S，偶模特性阻抗为Z e，奇模特性阻抗为Z0。

单个微带线单元虽然具有滤波特性，但其不能提供陡峭的通带到阻带的过渡。

如果将多个单元级联，级联后的⽹络可以具有良好的滤波特性。

⼆、耦合微带线滤波器的设计的流程1、确定滤波器指标2、计算查表确定滤波器级数N3、确定标准滤波器参数4、计算传输线奇偶模特性阻抗5、计算微带线尺⼨6、仿真7、优化再仿真得到波形图设计参数要求：（1）中⼼频率：2.4GHz；（2）相对带宽：9%；（3）带波纹：<0.5dB；（4）在频率1.9GHz和2.9GHz处，衰减>20dB；（5）输⼊输出阻抗：50Ω。

电气学科大类2012 级《信号与控制综合实验》课程实验报告(基本实验一:信号与系统基本实验)姓名丁玮学号U201216149 专业班号水电1204 同组者1 余冬晴学号U201216150 专业班号水电1204 同组者2 学号专业班号指导教师日期实验成绩评阅人实验评分表基本实验实验编号名称/内容实验分值评分实验一常用信号的观察实验二零输入响应、零状态相应及完全响应实验五无源滤波器与有源滤波器实验六LPF、HPF、BPF、BEF间的变换实验七信号的采样与恢复实验八调制与解调设计性实验实验名称/内容实验分值评分创新性实验实验名称/内容实验分值评分教师评价意见总分目录1.实验一常用信号的观察 (1)2.实验二零输入响应、零状态响应及完全响应 (4)3.实验五无源滤波器与有源滤波器 (7)4.实验六 LPF、HPF、BPF、BEF间的转换 (14)5.实验七信号的采样与恢复 (19)6.实验八调制与解调 (29)7.实验心得与自我评价 (33)8.参考文献 (34)实验一常用信号的观察一．任务与目标1.了解常见信号的波形和特点；2.了解常见信号有关参数的测量，学会观察常见信号组合函数的波形；3.学会使用函数发生器和示波器，了解所用仪器原理与所观察信号的关系；4.掌握基本的误差观察与分析方法。

二．总体方案设计1.实验原理描述信号的方法有许多种，可以用数学表达式（时间的函数），也可以使用函数图形（信号的波形）。

信号可以分为周期信号和非周期信号两种。

普通示波器可以观察周期信号，具有暂态拍摄功能的示波器可以观察到非周期信号的波形。

目前，常用的数字示波器可以方便地观察周期信号及非周期信号的波形。

2.总体设计⑴观察常用的正弦波、方波、三角波、锯齿波等信号及一些组合函数的波形，如y=sin(nx)+cos(mx)。

⑵用示波器测量信号，读取信号的幅值与频率。

三．方案实现与具体设计1.用函数发生器产生正弦波，并且设定波形的峰值及频率，用示波器观察并记录波形，测量和读取信号的幅值与频率；2.用函数发生器产生方波，并且设定波形的峰值及频率，用示波器观察并记录波形，测量和读取信号的幅值与频率；3.用函数发生器产生三角波，并且设定波形的峰值及频率，用示波器观察并记录波形，测量和读取信号的幅值与频率；4.用函数发生器产生锯齿波，并且设定波形的峰值及频率，用示波器观察并记录波形，测量和读取信号的幅值与频率；5.用函数发生器产生两个不同频率的正弦波，分别设定波形的峰值及频率，用示波器叠加波形，并观察组合函数的波形。

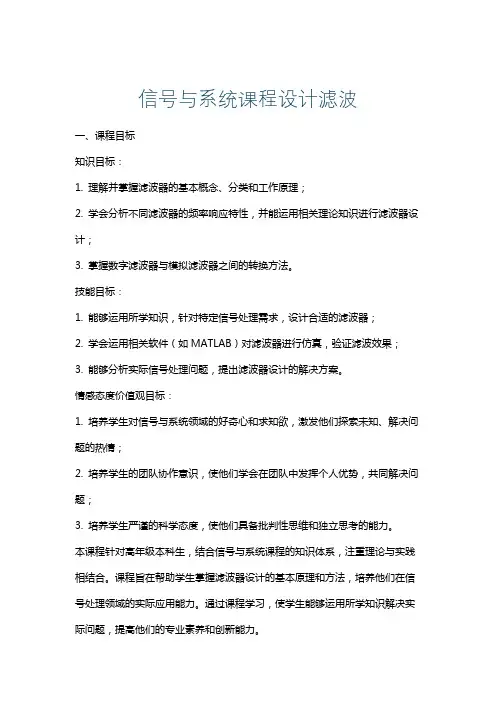

信号与系统课程设计滤波一、课程目标知识目标：1. 理解并掌握滤波器的基本概念、分类和工作原理；2. 学会分析不同滤波器的频率响应特性，并能运用相关理论知识进行滤波器设计；3. 掌握数字滤波器与模拟滤波器之间的转换方法。

技能目标：1. 能够运用所学知识，针对特定信号处理需求，设计合适的滤波器；2. 学会运用相关软件（如MATLAB）对滤波器进行仿真，验证滤波效果；3. 能够分析实际信号处理问题，提出滤波器设计的解决方案。

情感态度价值观目标：1. 培养学生对信号与系统领域的好奇心和求知欲，激发他们探索未知、解决问题的热情；2. 培养学生的团队协作意识，使他们学会在团队中发挥个人优势，共同解决问题；3. 培养学生严谨的科学态度，使他们具备批判性思维和独立思考的能力。

本课程针对高年级本科生，结合信号与系统课程的知识体系，注重理论与实践相结合。

课程旨在帮助学生掌握滤波器设计的基本原理和方法，培养他们在信号处理领域的实际应用能力。

通过课程学习，使学生能够运用所学知识解决实际问题，提高他们的专业素养和创新能力。

二、教学内容1. 滤波器基本概念：滤波器的定义、分类及其在信号处理中的应用；相关教材章节：第二章第二节“滤波器的分类及其应用”2. 滤波器的工作原理：重点讲解低通、高通、带通和带阻滤波器的工作原理及频率响应特性；相关教材章节：第二章第三节“滤波器的工作原理与频率响应特性”3. 滤波器设计方法：介绍切比雪夫、巴特沃斯等滤波器设计方法，分析其优缺点；相关教材章节：第三章第一节“滤波器设计方法”4. 数字滤波器与模拟滤波器的转换：讲解z变换在滤波器设计中的应用，实现模拟滤波器到数字滤波器的转换；相关教材章节：第三章第二节“模拟滤波器到数字滤波器的转换”5. 滤波器仿真与实现：运用MATLAB等软件对所设计滤波器进行仿真，分析滤波效果；相关教材章节：第四章“滤波器仿真与实现”6. 实际信号处理案例分析：结合实际信号处理问题，分析滤波器设计的具体应用；教学安排：课后作业及课堂讨论教学内容安排和进度：第一周：滤波器基本概念及分类；第二周：滤波器工作原理与频率响应特性；第三周：滤波器设计方法；第四周：模拟滤波器与数字滤波器的转换；第五周：滤波器仿真与实现；第六周：实际信号处理案例分析及讨论。

信号与系统综合实验报告实验一常用信号的观察一、任务与目标1. 了解常用信号的波形和特点。

2. 了解相应信号的参数。

3. 学习函数发生器和示波器的使用。

二、实验过程1．接通函数发生器的电源。

2．调节函数发生器选择不同的频率的正弦波、方波、三角波、锯齿波及组合函数波形，用示波器观察输出波形的变化。

三、实验报告(x为时间，y为幅值)100Hz 4V 正弦波y=2sin(628x-π/2)100Hz 4V 方波y=2 t=(2n-1)x*0.0025~(2n+1)x*0.0025 x为奇y=-2 t=(2n-1)x*0.0025~(2n+1)x*0.0025 x为偶100Hz 4V 锯齿波100Hz 4V 三角波由50Hz的正弦波和100Hz正弦波组合的波形y=0.2sin(628x)+0.1sin(314x)实验二零输入、零状态及完全响应一、实验目标1．通过实验，进一步了解系统的零输入响应、零状态响应和完全响应的原理。

2．学习实验电路方案的设计方法——本实验中采用用模拟电路实现线性系统零输入响应、零状态响应和完全响应的实验方案。

二、原理分析实验指导书P4三、实验过程1、接通电源；2、闭合K2，给电容充电，断开K2闭合K3，观察零输入响应曲线；3、电容放电完成后，断开K3，闭合K1，观察零状态响应曲线；4、断开K1，闭合K3，再次让电容放电，放电完成后断开K3闭合K2，在电容电压稳定于5V后断开K2，闭合K1，观察完全响应曲线。

四、实验报告上图为零输入响应、零状态响应和完全响应曲线。

五、实验思考题系统零输入响应的稳定性与零状态响应的稳定性是否相同？为什么？答：相同。

因为系统零输入响应和零状态响应稳定的充分必要条件都是系统传递函数的全部极点si(i=1,2,3,…,n)，完全位于s平面的左半平面。

实验五无源与有源滤波器一、实验原理实验指导书P14二、实验目的1．了解无源和有源滤波器的种类、基本结构及其特性；2．分析和对比无源和有源滤波器的滤波特性；3．掌握无源和有源滤波器参数的设计方法。

《信号与系统》实验报告湖南工业大学电气与信息工程学院实验一用同时分析法观测50Hz非正弦周期信号的分解与合成一、实验目的1、用同时分析法观测50Hz非正弦周期信号的频谱，并与傅立叶级数各项的频率与系数作比较。

2、观测基波和其谐波的合成。

二、实验设备1、信号与系统实验箱：TKSS －Ａ型或TKSS －B 型TKSS －C 型；2、双踪示波器三、实验原理1、 一个非正弦周期函数可以用一系列频率成整数倍的正弦函数来表示，其中与非正弦具有相同频率的成分称为基波或一次谐波，其他成分则根据其频率为基波频率的2、3、4、…、n 等倍数分别称为二次、三次、四次、…、n 次谐波，其幅度将随着谐波次数的增加而减小，直至无穷小。

2、 不同频率的谐波可以合成一个非正弦周期波，反过来，一个非正弦周期波也可以分解为无限个不同频率的谐波成分，3、 一个非正弦周期函数可以用傅立叶级数来表示，级数各项系数之间的关系可用一个频谱来表示，不同的非正弦周期函数具有不同的频谱图，各种不同波形及其傅氏级数表达式见表2-1，方波频谱图如图2-1表示Um1351/91/51/71/3790ωωωωωω图1-1 方波频谱图表2-1 各种不同波形的傅立叶级数表达式UmtTU 2τ方波Um0TU 2τ正弦整流全波UmTU 2τ三角波Um0T2τ正弦整流半波t tUm0tT U 2τ矩形波U1、方波 ())7s i n 715s i n 513s i n 31(s i n 4 ++++=t t t t u t u mωωωωπ 2、三角波())5s i n 2513sin 91(sin 82++-=t t t u t u mωωωπ3、半波())4c o s 1512cos 31sin 421(2 +--+=t t t u t u m ωωωππ 4、全波 ())6c o s 3514cos 1512cos 3121(4 +---=t t t u t u m ωωωπ5、 矩形波())3cos 3sin 312cos 2sin 21cos (sin 2 ++++=t T t T t T U T U t u m m ωτπωτπωτππτ实验装置的结构如图1-2所示DC20f f f f f f 3456图1-2信号分解于合成实验装置结构框图图中LPF 为低通滤波器，可分解出非正弦周期函数的直流分量。
