钢结构介绍讲解

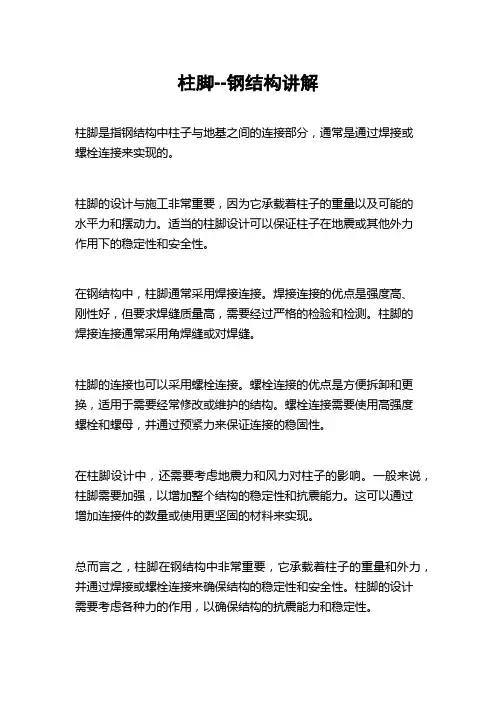

柱脚--钢结构讲解
柱脚是指钢结构中柱子与地基之间的连接部分，通常是通过焊接或
螺栓连接来实现的。

柱脚的设计与施工非常重要，因为它承载着柱子的重量以及可能的
水平力和摆动力。

适当的柱脚设计可以保证柱子在地震或其他外力
作用下的稳定性和安全性。

在钢结构中，柱脚通常采用焊接连接。

焊接连接的优点是强度高、
刚性好，但要求焊缝质量高，需要经过严格的检验和检测。

柱脚的
焊接连接通常采用角焊缝或对焊缝。

柱脚的连接也可以采用螺栓连接。

螺栓连接的优点是方便拆卸和更换，适用于需要经常修改或维护的结构。

螺栓连接需要使用高强度
螺栓和螺母，并通过预紧力来保证连接的稳固性。

在柱脚设计中，还需要考虑地震力和风力对柱子的影响。

一般来说，柱脚需要加强，以增加整个结构的稳定性和抗震能力。

这可以通过
增加连接件的数量或使用更坚固的材料来实现。

总而言之，柱脚在钢结构中非常重要，它承载着柱子的重量和外力，并通过焊接或螺栓连接来确保结构的稳定性和安全性。

柱脚的设计
需要考虑各种力的作用，以确保结构的抗震能力和稳定性。

钢结构培训讲解钢结构作为现代建筑领域中一种重要的结构形式，因其具有强度高、自重轻、施工速度快等优点，在工业厂房、高层建筑、桥梁等众多工程中得到了广泛应用。

为了让大家更好地了解和掌握钢结构相关知识，下面将为大家进行详细的培训讲解。

一、钢结构的基本概念钢结构是指以钢材为主要材料，通过焊接、螺栓连接等方式组成的结构体系。

钢材具有良好的力学性能，如高强度、高韧性、良好的塑性和可焊性等，这使得钢结构能够承受较大的荷载并具有较好的抗震性能。

二、钢结构的材料1、钢材的种类碳素结构钢：价格较低，性能一般，适用于一般的建筑结构。

低合金高强度结构钢：强度高、韧性好，常用于重要的钢结构工程。

2、钢材的性能强度：包括屈服强度和抗拉强度，是衡量钢材承载能力的重要指标。

塑性：常用伸长率和断面收缩率来表示，塑性好的钢材在受力时能产生较大的变形而不破坏。

韧性：反映钢材抵抗冲击荷载的能力。

可焊性：指钢材在一定的焊接工艺条件下，获得优质焊缝的性能。

三、钢结构的连接1、焊接连接优点：连接强度高、构造简单、施工方便。

缺点：焊接残余应力和焊接变形对结构性能有一定影响，质量检验要求较高。

2、螺栓连接普通螺栓连接：装拆方便，但连接强度较低。

高强度螺栓连接：分为摩擦型和承压型，连接强度高，广泛应用于钢结构中。

四、钢结构的设计1、设计原则安全可靠：满足结构在使用过程中的承载能力和稳定性要求。

经济合理：在保证结构安全的前提下，尽量降低造价。

施工方便：便于制作、安装和维护。

2、设计内容结构选型：根据建筑功能、跨度、高度等因素选择合适的结构形式。

荷载计算：包括恒载、活载、风载、地震作用等。

内力分析：确定结构在各种荷载作用下的内力分布。

构件设计：根据内力计算结果，对钢梁、钢柱等构件进行截面设计和强度、稳定性验算。

五、钢结构的施工1、施工准备技术准备：熟悉施工图纸，编制施工方案。

材料准备：采购符合要求的钢材和连接材料。

场地准备：平整场地，搭建临时设施。

2、构件制作放样：根据设计图纸进行尺寸放样。

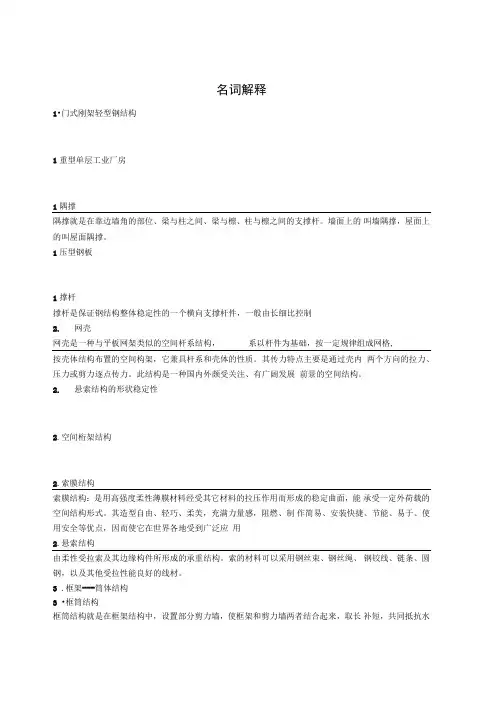

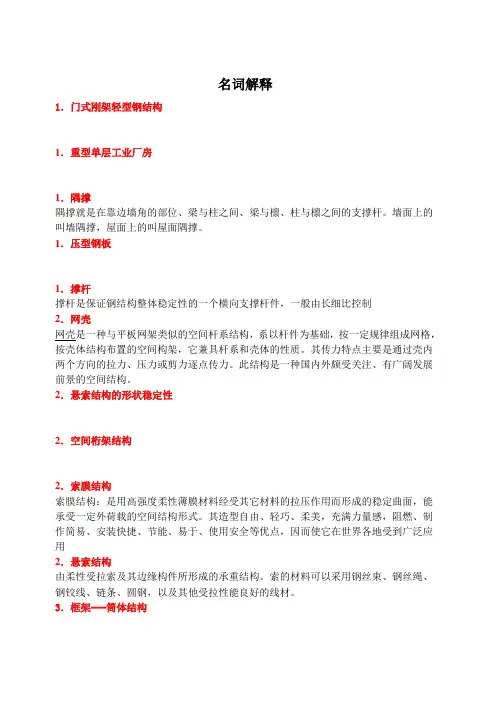

名词解释1．门式刚架轻型钢结构1．重型单层工业厂房1．隅撑隅撑就是在靠边墙角的部位、梁与柱之间、梁与檩、柱与檩之间的支撑杆。

墙面上的叫墙隅撑，屋面上的叫屋面隅撑。

1．压型钢板1．撑杆撑杆是保证钢结构整体稳定性的一个横向支撑杆件，一般由长细比控制2．网壳网壳是一种与平板网架类似的空间杆系结构，系以杆件为基础，按一定规律组成网格，按壳体结构布置的空间构架，它兼具杆系和壳体的性质。

其传力特点主要是通过壳内两个方向的拉力、压力或剪力逐点传力。

此结构是一种国内外颇受关注、有广阔发展前景的空间结构。

2．悬索结构的形状稳定性2．空间桁架结构2．索膜结构索膜结构：是用高强度柔性薄膜材料经受其它材料的拉压作用而形成的稳定曲面，能承受一定外荷载的空间结构形式。

其造型自由、轻巧、柔美，充满力量感，阻燃、制作简易、安装快捷、节能、易于、使用安全等优点，因而使它在世界各地受到广泛应用2．悬索结构由柔性受拉索及其边缘构件所形成的承重结构。

索的材料可以采用钢丝束、钢丝绳、钢铰线、链条、圆钢，以及其他受拉性能良好的线材。

3．框架---筒体结构- 2 - 3．框筒结构框筒结构就是在框架结构中，设置部分剪力墙，使框架和剪力墙两者结合起来，取长补短，共同抵抗水平荷载，这就是框架－剪力墙结构体系。

如果把剪力墙布置成筒体，围成的竖向箱形截面的薄臂筒和密柱框架组成的竖向箱形截面，可称为框架－筒体结构体系。

具有较高的抗侧移刚度，被广泛应用于超高层建筑。

3．框筒结构中的剪力滞后效应简答题平台钢结构设计1．设计平台结构时，应考虑哪些步骤?1．平台结构不设柱间支撑的情况下应怎样设计柱脚节点和梁柱节点来保证结构的几何不变以及平台柱的整体稳定性？工业厂房钢结构1．简述门刚架斜梁截面设计要点。

答：当斜坡度不超过1：5时，因轴力很小可按压弯构件计算其强度和钢架平面外的稳定，不计算平面内的稳定。

实腹式刚架协梁的平面外计算长度，取侧向支撑点的间距。

当斜梁两翼缘侧向支撑点间的距离不等时，应取最大受压翼缘侧向支撑点的距离。

名词解释1•门式刚架轻型钢结构1重型单层工业厂房1隅撑隅撑就是在靠边墙角的部位、梁与柱之间、梁与檩、柱与檩之间的支撑杆。

墙面上的叫墙隅撑，屋面上的叫屋面隅撑。

1压型钢板1撑杆撑杆是保证钢结构整体稳定性的一个横向支撑杆件，一般由长细比控制2.网壳网壳是一种与平板网架类似的空间杆系结构，系以杆件为基础，按一定规律组成网格,按壳体结构布置的空间构架，它兼具杆系和壳体的性质。

其传力特点主要是通过壳内两个方向的拉力、压力或剪力逐点传力。

此结构是一种国内外颇受关注、有广阔发展前景的空间结构。

2.悬索结构的形状稳定性2.空间桁架结构2.索膜结构索膜结构：是用高强度柔性薄膜材料经受其它材料的拉压作用而形成的稳定曲面，能承受一定外荷载的空间结构形式。

其造型自由、轻巧、柔美，充满力量感，阻燃、制作简易、安装快捷、节能、易于、使用安全等优点，因而使它在世界各地受到广泛应用2.悬索结构由柔性受拉索及其边缘构件所形成的承重结构。

索的材料可以采用钢丝束、钢丝绳、钢铰线、链条、圆钢，以及其他受拉性能良好的线材。

3 .框架---筒体结构3 •框筒结构框筒结构就是在框架结构中，设置部分剪力墙，使框架和剪力墙两者结合起来，取长补短，共同抵抗水平荷载，这就是框架-剪力墙结构体系。

如果把剪力墙布置成筒体, 围成的竖向箱形截面的薄臂筒和密柱框架组成的竖向箱形截面，可称为框架—筒体结构体系。

具有较高的抗侧移刚度，被广泛应用于超高层建筑。

3 •框筒结构中的剪力滞后效应简答题平台钢结构设计1设计平台结构时，应考虑哪些步骤？1平台结构不设柱间支撑的情况下应怎样设计柱脚节点和梁柱节点来保证结构的几何不变以及平台柱的整体稳定性？工业厂房钢结构1简述门刚架斜梁截面设计要点。

答：当斜坡度不超过1 : 5时，因轴力很小可按压弯构件计算其强度和钢架平面外的稳定，不计算平面内的稳定。

实腹式刚架协梁的平面外计算长度，取侧向支撑点的间距。

当斜梁两翼缘侧向支撑点间的距离不等时，应取最大受压翼缘侧向支撑点的距离。

钢结构是一种使用钢材构建的建筑结构系统。

以下是钢结构的一些基础知识：
钢材特性：钢是一种高强度、耐久的金属材料，具有良好的可塑性和可焊性。

它具有较高的抗张强度和刚度，适用于构建跨度大、承载能力要求高的建筑结构。

钢结构构件：钢结构包括主要构件和次要构件。

主要构件包括梁、柱、桁架和桥梁等，用于承受和传递荷载。

次要构件包括连接件、支撑件和补强件等，用于连接和加固主要构件。

设计原则：钢结构设计需要遵循工程力学原理和适用的建筑设计规范。

设计考虑结构的荷载分布、刚度和稳定性等方面，以确保结构的安全性和可靠性。

钢结构施工：钢结构施工涉及钢构件的制造、运输和安装。

在施工过程中，需要进行准确的尺寸控制、焊接或螺栓连接、防腐处理等工艺，确保结构的质量和完整性。

钢结构优势：相比传统的混凝土结构，钢结构具有一些优势。

它具有较高的强度和刚度，可以实现大跨度和灵活的空间布局。

此外，钢结构具有可重复使用和可拆卸的特点，便于维护和改造。

钢结构应用：钢结构广泛应用于各种建筑类型，如高层建筑、工业厂房、桥梁、体育场馆等。

它也用于特殊环境和要求，如海洋平台、核电站和风力发电机组等。

需要指出的是，钢结构设计和施工需要专业的工程师和合格的施工团队进行。

合理的设计和精确的施工能够确保钢结构的安
全性、耐久性和美观性。

钢结构基本知识钢结构是指由钢材构成的建筑结构。

与传统的混凝土结构相比，钢结构具有重量轻、强度高、抗震性能好等优点，因此在现代建筑中得到广泛应用。

钢结构的基本组成是钢材。

钢材是一种由铁和碳组成的合金，其中碳的含量一般在0.02%至2.11%之间。

钢材具有优异的力学性能，可以满足建筑结构的承载要求。

常见的钢材有普通碳素结构钢、低合金结构钢、高强度结构钢等。

钢结构的主要构件包括梁、柱和框架。

梁是承受建筑物上部荷载并将其传递到柱子上的构件，一般为横截面为矩形的杆件。

柱是承受纵向荷载并将其传递到地基上的构件，一般为横截面为圆形或方形的杆件。

框架是由梁和柱组成的结构系统，可以将荷载均匀分配到整个结构上。

钢结构的连接方式有焊接、螺栓连接和铆接等。

焊接是将两个钢材通过熔化金属填充物连接在一起的方法，焊接连接具有较高的强度和刚度。

螺栓连接是通过螺栓将两个钢材连接在一起的方法，螺栓连接具有可拆卸的特点，适用于需要经常拆卸和更换的部位。

铆接是通过钉子将两个钢材连接在一起的方法，铆接连接具有较高的抗剪强度和抗冲击性能。

钢结构的设计需要考虑结构的强度、刚度和稳定性等因素。

强度是指结构在外力作用下不发生破坏的能力，刚度是指结构在荷载作用下变形的能力，稳定性是指结构在荷载作用下不失去平衡的能力。

设计师需要根据建筑物的用途、荷载情况和地理条件等因素进行结构计算和选择合适的钢材和连接方式，以确保钢结构的安全可靠。

钢结构在建筑中的应用非常广泛。

它可以用于高层建筑、桥梁、厂房、体育馆等各种建筑类型。

钢结构的重量轻，可以减轻建筑物的自重，降低地基承载压力，节省建筑材料和施工时间。

此外，钢结构还具有良好的可塑性和可持续性，可以进行多次回收利用，减少资源浪费。

钢结构是一种现代建筑中常用的结构形式，具有重量轻、强度高、抗震性能好等优点。

钢结构的设计需要考虑强度、刚度和稳定性等因素，选择合适的钢材和连接方式。

钢结构广泛应用于各种建筑类型，可以提高建筑物的安全性和可持续性。

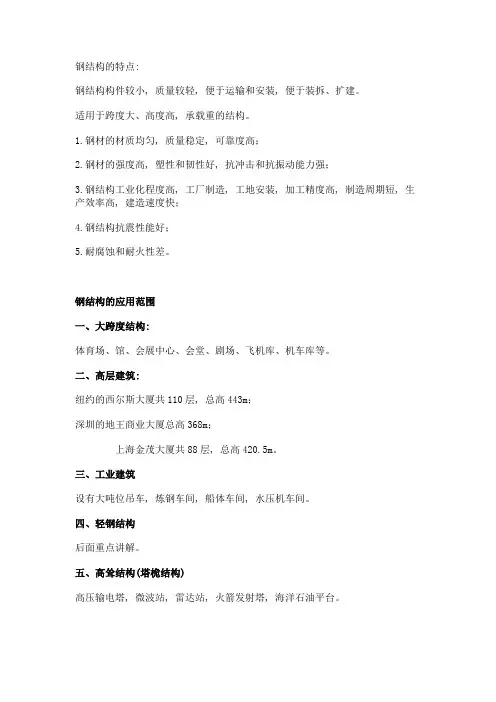

钢结构的特点:钢结构构件较小, 质量较轻, 便于运输和安装, 便于装拆、扩建。

适用于跨度大、高度高, 承载重的结构。

1.钢材的材质均匀, 质量稳定, 可靠度高；2.钢材的强度高, 塑性和韧性好, 抗冲击和抗振动能力强；3.钢结构工业化程度高, 工厂制造, 工地安装, 加工精度高, 制造周期短, 生产效率高, 建造速度快；4.钢结构抗震性能好；5.耐腐蚀和耐火性差。

钢结构的应用范围一、大跨度结构:体育场、馆、会展中心、会堂、剧场、飞机库、机车库等。

二、高层建筑:纽约的西尔斯大厦共110层, 总高443m；深圳的地王商业大厦总高368m；上海金茂大厦共88层, 总高420.5m。

三、工业建筑设有大吨位吊车, 炼钢车间, 船体车间, 水压机车间。

四、轻钢结构后面重点讲解。

五、高耸结构(塔桅结构)高压输电塔, 微波站, 雷达站, 火箭发射塔, 海洋石油平台。

随着现代建筑技术发展, 塔桅结构由单一功能向多功能方向发展, 如加拿大多伦多的电视塔为全钢结构, 我国黑龙江省336m高的全钢结构多功能电视塔。

六、活动式结构水工钢闸门, 升船机, 三峡的升船机120×18×3.5m, 最大提升高度113m, 重11800T。

七、可拆卸或移动的结构钢栈桥、移动式平台, 发挥钢结构重量轻, 便于运输和安装的优点。

加拿大已建成120多万吨, 可容纳5000多人的海上采油平台。

八、高压容器和大直径管道三峡水利枢纽工程中的发电机组压力钢管内径达12.4m, 钢管壁厚60mm。

九、抗震要求高的结构十、特种结构钢烟囱、钢水塔, 纪念性建筑（北京的中华世纪坛）城市大型雕塑（南海大佛）。

重大建筑钢结构工程用钢概况
1.高强度结构钢：高强度结构钢通常由碳素钢和合金钢组成，具有较
高的屈服强度和抗拉强度，能够在大跨度和高层建筑中承受较大的荷载。

常见的高强度结构钢包括Q345、Q420、Q460等。

2.不锈钢：不锈钢具有良好的耐腐蚀性和抗氧化性能，适用于处于潮湿、酸碱等恶劣环境条件下的建筑工程。

常见的不锈钢包括304、316等。

3.耐候钢：耐候钢具有良好的抗大气腐蚀性能，能够在自然环境中长
时间使用而不发生严重的腐蚀。

常见的耐候钢有Q345GNHL、Q450NQR1等。

4.桥梁用钢：桥梁用钢是指专门用于建造桥梁的钢材，通常需要具备
较高的抗震、抗风等性能。

常见的桥梁用钢有Q345qD、Q370qD等。

5.钢管：钢管广泛应用于重大建筑钢结构工程中的排水、输送介质等
方面。

常见的钢管包括螺旋焊接钢管、直缝焊接钢管、无缝钢管等。

6.特种钢：特种钢适用于重大工程中的特殊场合，如核电站、航天设
施等。

这些特种钢通常需要具有较高的强度、韧性和抗腐蚀性能，常见的
特种钢包括钛合金、镍合金等。

除了以上介绍的钢材，还有许多其他的钢材也适用于重大建筑钢结构
工程，例如低合金高强度钢、弹性合金等。

重大建筑钢结构工程用钢在工
程建设中起到了重要的支撑作用，能够保证建筑物的安全和稳定。

随着科
学技术的不断进步，未来将会出现更多性能优越的钢材，为重大建筑钢结
构工程提供更好的素材。

钢结构截面分类-概述说明以及解释1.引言1.1 概述钢结构是指由钢材构成的建筑结构。

由于钢材具有高强度、轻质、可塑性好等优点，因此在建筑领域中得到了广泛应用。

钢结构的截面形状对其性能有着重要的影响，因此对钢结构的截面进行分类和研究具有重要意义。

本文旨在探讨钢结构截面的分类方法，并分析不同截面形状对构件的力学性能、承载能力以及施工便利性等方面的影响。

通过对钢结构截面分类的深入研究，我们可以更好地了解和运用钢材的特性，提高结构的抗力和稳定性。

在本文中，我们将首先介绍钢结构的定义和特点，包括钢材的强度、韧性以及耐久性等方面的特点。

接着我们将重点讨论钢结构截面分类的意义，即不同截面形状对结构性能的影响。

通过对截面形状的分类，我们可以更好地选择合适的截面形状来满足结构在不同工况下的要求。

在正文的最后一部分，我们将列举一些常见的钢结构截面分类，并对其特点进行详细阐述。

这些常见的截面形状包括I型钢、H型钢、工字钢、角钢等，我们将对它们的优点、应用范围以及适用的结构类型进行分析和比较。

通过本文的研究，我们可以更好地认识和了解钢结构截面的分类方法，并为工程实践提供有益的指导。

此外，钢结构截面分类的研究还具有重要的应用前景，可以为结构设计和施工提供更多的选择和灵活性。

最后，我们希望通过本文可以增加大家对钢结构截面分类的认识和理解，并为今后的研究和实践提供有益的参考。

文章结构是指文章整体的组织架构和章节安排。

一个良好的文章结构可以使读者更好地理解和理解文章内容，使文章的逻辑清晰明了。

本文将按照以下结构进行组织和呈现：1. 引言1.1 概述在引言部分，我们将对钢结构截面分类进行概述，介绍截面分类的背景和重要性。

1.2 文章结构在文章结构部分，我们将介绍本文的整体结构和章节安排，帮助读者更好地了解文章的内容和组织方式。

1.3 目的在本文的引言部分，我们还将明确本文的目的，阐明对钢结构截面分类进行研究的意义与价值。

2. 正文2.1 钢结构的定义和特点在正文的第一部分，我们将介绍钢结构的定义和主要特点，包括强度高、韧性好、施工周期短等。

钢结构基本原理知识点一、知识概述《钢结构基本原理》①基本定义：简单说，钢结构就是用钢材做成建筑结构的那些部分，像梁啊、柱啊这些，就跟我们搭积木似的，一块块钢材组合起来，能承受住上面的重量，构成房子或者其他建筑物的骨架。

②重要程度：在建筑学科里相当重要。

现在很多大高楼、大跨度的桥梁好多都用钢结构。

就好比人的骨头要是不强壮，那整个人就垮了，钢结构对建筑而言就是那强壮的骨头，没有它大楼就立不起来，桥也过不去车人。

③前置知识：你得先了解一些材料力学的知识，要是不知道材料受力的时候会怎么变形，钢材能承受多大的力这些，钢结构原理就不好理解。

还得有点工程力学基础，知道力怎么传，建筑物怎么平衡的。

我当初学的时候，先学这种基础知识的时候就挺难，感觉云里雾里，但是后来学钢结构就发现这些基础有用极了。

④应用价值：实际应用可太多了。

比如那些超高层的写字楼，用钢结构可以让建造速度更快，还能节省很多空间呢，因为钢结构可以做得比较纤细又很结实。

再比如大型的体育场，那个大屋顶往往是钢结构的，能覆盖很大的空间又不会塌下来。

二、知识体系①知识图谱：钢结构基本原理在建筑结构这个大范畴里属于骨架部分相关知识。

就像一个家族里关键的那几只顶梁柱的知识。

②关联知识：和混凝土结构知识有很大联系，很多时候建筑里既有钢结构的部分又有混凝土结构部分，它们之间怎么配合很重要。

还有结构力学知识，钢结构的受力分析离不开结构力学原理，就好像做菜离不开调料一样。

③重难点分析：- 掌握难度：有一定难度。

像钢结构的连接部分，螺栓连接、焊接不是那么简单就能全搞明白的。

钢材材料特性也复杂，不同型号的钢材性能不一样，就像不同的人力量大小不同一样。

- 关键点：我觉得理解钢材在不同受力状态下怎么工作是关键，且钢结构稳定理论也比较难，比如一根细长的钢柱怎么才能稳稳地立着，受到压力不那么容易弯掉之类的。

④考点分析：- 在考试中的重要性：超级重要。

无论是建筑专业的课程考试还是职业资格考试都会考到。

钢结构基础知识钢结构在现代建筑工程中起着至关重要的作用，它具有高强度、轻质、耐用等特点，因此在大型建筑物或桥梁等工程中广泛应用。

本文将介绍钢结构的基础知识，包括钢的性质、钢结构构件以及常见的钢结构连接方式等内容。

一、钢的性质钢是一种由铁和碳组成的合金，其中碳元素含量小于2%。

钢的特点主要包括以下几个方面：1.高强度：相比其他材料，钢的强度更高，能够承受较大的荷载。

2.轻质：相对于混凝土等材料，钢的密度较小，从而减轻了整体建筑的自重。

3.耐腐蚀：钢具有较好的耐腐蚀性能，可以抵抗大部分外界环境的侵蚀。

4.可回收再利用：钢可以通过回收再利用的方式减少资源浪费，符合可持续发展的理念。

二、钢结构构件钢结构构件是组成钢结构的基本单元，通过连接构件形成整体框架。

常见的钢结构构件包括梁、柱、桁架等，每种构件都有其特定的形状和功能。

1.梁：梁是一种用于支撑屋顶或楼板的水平构件，承担着承载荷载的任务。

梁的截面形状多样，常见的有I型梁和H型梁等。

2.柱：柱是一种用于承受垂直荷载并将其传递到地基的垂直构件。

柱的形状通常为圆形、矩形或方形。

3.桁架：桁架是由梁与柱构成的三角形结构，用于支撑较大跨度的屋顶或桥梁。

桁架结构具有高刚性和较低的自重。

4.其他构件：除了梁、柱和桁架，钢结构中还可以存在其他构件，如连接板、瓦楞钢板等，用于完成特定的功能或满足设计要求。

三、钢结构连接方式钢结构的连接方式对于结构的稳定性和完整性至关重要。

根据连接方式的不同，可以分为焊接连接、螺栓连接和铆接连接等几种。

1.焊接连接：焊接连接是将构件通过焊接的方式固定在一起。

焊接连接具有较高的强度和刚性，广泛应用于大型和重要的钢结构工程中。

2.螺栓连接：螺栓连接是通过将构件用螺栓紧固在一起形成连接。

螺栓连接具有可拆卸的特点，便于维护和更换。

3.铆接连接：铆接连接是使用铆钉将构件连接在一起。

铆接连接可以实现构件的高强度和可靠性，适用于较大荷载和较高要求的工程。
