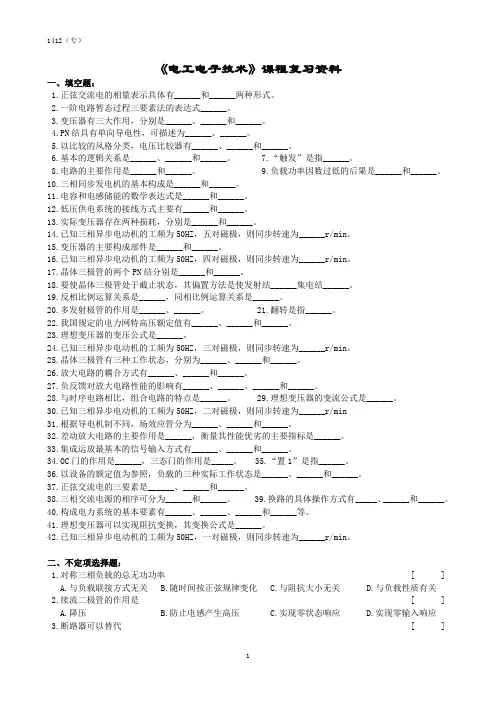

《电工电子技术》课程复习资料一、填空题：1.正弦交流电的相量表示具体有______和______两种形式。
2.一阶电路暂态过程三要素法的表达式______。
3.变压器有三大作用，分别是______、______和______。
4.PN结具有单向导电性，可描述为______、______。
5.以比较的风格分类，电压比较器有______、______和______。
6.基本的逻辑关系是______、______和______。
7.“触发”是指______。
8.电路的主要作用是______和______。
9.负载功率因数过低的后果是______和______。
10.三相同步发电机的基本构成是______和______。
11.电容和电感储能的数学表达式是______和______。
12.低压供电系统的接线方式主要有______和______。
13.实际变压器存在两种损耗，分别是______和______。
14.已知三相异步电动机的工频为50HZ，五对磁极，则同步转速为______r/min。
15.变压器的主要构成部件是______和______。
16.已知三相异步电动机的工频为50HZ，四对磁极，则同步转速为______r/min。
17.晶体三极管的两个PN结分别是______和______。
18.要使晶体三极管处于截止状态，其偏置方法是使发射结______集电结______。
19.反相比例运算关系是______，同相比例运算关系是______。
20.多发射极管的作用是______、______。
21.翻转是指______。
22.我国规定的电力网特高压额定值有______、______和______。
23.理想变压器的变压公式是______。
24.已知三相异步电动机的工频为50HZ，三对磁极，则同步转速为______r/min。
25.晶体三极管有三种工作状态，分别为______、______和______。
《电工电子技术》期末考试卷专业年级姓名一、单项选择题(每题4分，共40分)1.任何一个有源二端线性网络的戴维南等效电路是( )A.一个理想电流源和一个电阻的并联电路B.一个理想电流源和一个理想电压源的并联电路C.一个理想电压源和一个理想电流源的串联电路D.一个理想电压源和一个电阻的串联电路2.图示电路中，所有输出功率的元件( )A.仅有恒压源B.仅有恒流源C.有恒压源和恒流源D.不能确定3.某电路元件中，按关联方向电流)i︒-=A，两端电压t9010t2314sin(2202u=V，则此314sin元件的无功功率Q为( )A.-4400WB.-2200varC.2200varD.4400W4.在负载为三角形连接的对称三相电路中，各线电流与相电流的关系是( )A.大小、相位都相等B.大小相等、线电流超前相应的相电流︒90C.线电流大小为相电流大小的3倍、线电流超前相应的相电流︒30D.线电流大小为相电流大小的3倍、线电流滞后相应的相电流︒305.在电路中用来对电气设备进行短路保护的电器是( )A.交流接触器B.热继电器C.中间继电器D.熔断器6.制造普通变压器铁心的磁性材料是( )A.碳钢B.硅钢片C.铝镍钴合金D.硬磁铁氧体7.通常用于扩大交流电流表测量量程的电流互感器，其副绕组的额定电流规定为( )A.0.5A或2AB.1A或5AC.2A或10AD.3A或15A8.一台三相异步电动机的磁极对数p=2，电源频率为50Hz，电动机转速n=1440r/min，其转差率s为( )A.1%B.2%C.3%D.4%9.在共射极放大电路中，当其他参数不变只有负载电阻R L增大时，电压放大倍数将( )A.减少B.增大C.保持不变D.大小不变，符号改变10.在单管固定偏置共射极放大电路中，若测得三极管的静态管压降U CE近似等于电源电压U CC时，则该管工作状态为( )A.饱和B.截止C.放大D.不能确定二、图示对称三相电路中，R AB=R BC=R CA=100Ω，电源线电压为380V，求：(1)电压表和电流表的读数是多少?(2)三相负载消耗的功率P是多少?（20分）三、在R 、L 串联电路中，外加电压tV 314sin 2220u =，按关联方向电流i=A )45t 314sin(222︒-，求此电路的阻抗|Z|、电阻R 及电感L 。
《电工与电子技术》课程复习题一一、单项选择题：在下列各题中，将唯一正确的答案代码填入对应表各中内。
(本大题共20个小题，每小题1分，共20分)1.在线性电路中,多个激励源共同作用时在任一支路中产生的响应，等于各激励源单独作用时在该支路所产生响应的代数和称为（ ）。
( ) .A 。
叠加原理 B. 戴维南定理 C 。
欧姆定律 D 。
基尔霍夫定律2。
以独立节点电压为电路的独立变量，列出KCL 方程，求解电路的方法叫( ） 。
A 。
网孔电压法 B. 节点电压法 C 。
支路电流法 D 。
回路电流法3. 同一电路中的几个正弦量画在同一相量图上的前提条件为（ ） 。
A 。
初相位相同 B. 相位差相同 C 。
频率相同 D 。
大小相等4. 在纯电容交流电路中，以下关系式正确的是（ )。
A. i u X C C -=B.••-=IU X C C C.iU X C C -= D 。
C C X I j U ••-=5.电阻元件的无功功率为（ ）。
A. 0 B 。
1W C. 1War D 。
- 1War6. 电流、电压的参考方向是可以任意选择的。
电流、电压的参考方向一致时，称为（ ）参考方向.A. 非关联 B 。
关联 C. 一致 D 。
相同7。
变压器是根据（ )原理制成的一种静止电器。
A 。
欧姆定律 B.交流电 C.电磁感应 D 。
克希荷夫定律8. 三相异步电动机由定子、( ）和空气隙组成。
A. 定子绕组B。
定子铁心 C. 转子绕组 D. 转子9。
在三相四线制电路中,对称三相电路的中线电流为（）。
A. 0B. 1AC. —1AD. 不确定10.电动机的起动方式有( ）和降压起动。
A。
间接B。
直接C。
变换D。
自耦变压器11。
PN结加正向电压时,空间电荷区将（) 。
A. 变窄B。
基本不变 C. 变宽 D.不确定12。
稳压管的稳压区是其工作在( ) .A. 正向导通B。
反向击穿C。
反向截止D。
一、题目类型：1、选择题：注意一些基本概念，定理定律的理解，适用范围、注意事项等以及一些参数的简单运算2、填空题：考察对基本概念，规律的记忆和关键知识点的记忆，最基本的电路参数分析计算。
3、判断题4、作图题：波形图，逻辑图等5、分析计算题单级放大电路的静态分析和动态分析1题 运算放大电路在数值运算方面应用分析1题 电路分析1题（KCL 、KVL 及支路电流法） 逻辑函数化简1题时序逻辑电路分析1题6、设计题：组合逻辑电路的设计第1章 电路和电路元件1.1电路和电路的基本物理量 1.1.1电路的作用与组成部分 1、电路按照作用主要包括：（电能）的传输与转换电路，如电力系统，通常称为（强电电路）或电工电路；（信号）传递和处理的电路，如扩音机，通常也称为弱电或（电子电路）。
2、电路通常由（电源）、（负载）、（中间环节）三部分组成，其中（电源）是供应电能的设备，如发电厂、电池等；（负载）是取用电能的设备。
如电灯、电机等；（中间环节）是连接电源和负载的部分，起传输和分配电能的作用。
如变压器、输电线等。
1.1.2电路的模型1、由理想化电路元件组成的电路称为实际电路的（电路模型）。
1.1.3电压和电流及其参考方向 1、电路的主要物理量有（电流I ）、（电压U ）和（电动势E ）。
2、在分析与计算电路时，常任意选定某一方向为电流的（参考方向），又称（正方向）。
3、在分析一些复杂电路，往往不知道某一支路电流的实际方向，为计算分析方便，故假定一正方向，也称为（参考方向）。
4、（参考方向）选定后，电压、电流才有（正、负）之分，若计算结果为负，则表示（电路实际方向与参考方向相反）。
5、欧姆定律说明，流过电阻的电流与电阻两端的电压成正比。
即（IUR ）；应用欧姆定律分析电路时， 应先标注U 、I 正方向,当U 、I 方向相反时，表达式应带（负号）；适用于（线性元件）电路。
1.3独立电源元件1.3.1电源工作状态1、电源工作状态分为（有载工作）、（开路）和（短路）三种。
电工电子技术复习资料一、填空练习题1、正弦电压和电流统称为正弦量,正弦量的特征分别用幅值、角频率和初相位来表示。
2、晶体三极管是由_三_个电极、__两—个PN结组成的，按结构不同可分为—NPN ________ 型和PNP 型两大类。
3、理想电压源具有两个基本特征，其一是它的端电压—为定值_U_或为一定的时间函数u(t)=f(t) 与流过的电流无关.4、理想运放工作在线性区，具有两个重要特点①、理想运放同相输入端和反相输入端电位近似相等，即U- = U+称为虚短②、理想运放同相输入端和反相输入端的输入电流等于零，即I- = 1+ = 0称为虚断。
5、鼠笼型三相异步电动机的起动方法有直接起动和降压起动两种。
丫/ △换接起动属于降压起动。
所谓丫/ △换接起动就是把正常工作时作三角形联接的定子绕组，在起动时接成星形，待转速上升到接近额定转速时，再换接成三角形。
6正弦电压和电流统称为正弦量,正弦量的特征分别用幅值、角频率和初相位来表示。
7、逻辑函数F= A® B,它的与或表达式为F=7、三相交流发电机产生的三相对称电动势，相序A-B-C-A，已知A相电动势为eA=Emsin(^ t+120 °),贝卩eB= Emsin 31 , eC= Emsin( 31-120 °) .8、我国工频电网供电的周期T是20 ms, 频率f是50 HZ，角频率3是314 rad/s 。
9、点接触型二极管PN结面积较小，允许通过的电流小，但它的等效结电容小，适用于 __________ 和__________ 工作。
面接触型二极管PN结面积大，允许通过的电流大,但相应等效结电容也大，一般用于_________ 。
10、分析异或门逻辑关系，当两个输入端相同时输出为“ 0 ”，当两个输入端不同时输出为 _________________ 。
11、逻辑函数F = A B + A B 表示的逻辑关系为同或。
《电工电子技术》课程期末考试试卷 B 卷一、单选题(每题2分，共30分)1、图示电路中，供出功率的电源是( ）。
RU 6VSA 、 理想电压源B 、 理想电流源C 、 理想电压源与理想电流源D 、 电阻2、在R ，L ,C 元件串联电路中，施加正弦电压u ，当X C 〉X L 时，电压u 与i 的相位关系应是u ( ）。
iA 、 超前于iB 、 滞后于IC 、 与i 反相D 、 以上都不正确3、正弦交流电路的视在功率定义为( )。
A 、 电压有效值与电流有效值的乘积B 、 平均功率C 、 瞬时功率最大值D 、 以上都不正确4、已知某三相四线制电路的线电压∠380=BA U 13︒V ，∠380=CB U －107︒V ,∠380=A C U 133︒V ，当t =12s 时，三个相电压之和为( )。
A 、 380VB 、 0VC 、 380 2 VD 、 220V5、采用降压法起动的三相异步电动机起动时必须处于（ ）。
A 、 轻载或空载B 、 轻载C 、 空载D 、 以上都不对6、在电动机的继电器接触器控制电路中，热继电器的正确连接方法应当是（ ）。
A、热继电器的发热元件串联在主电路内，而把它的动合触点与接触器的线圈串联接在控制电路内B、热继电器的发热元件串联接在主电路内，而把它的动断触点与接触器的线圈串联接在控制电路内C、热继电器的发热元件并接在主电路内，而把它的动断触点与接触器的线圈并联接在控制电路内D、热继电器的发热元件并接在主电路内，而把它的动合触点与接触器的线圈串联接在控制电路内7、电力系统的中点不接地，设备外壳接地的方式称为（).A、工作接地B、保护接地C、保护接零D、以上都不正确8、兆欧表（摇表)的功用是（）.A、测量绝缘电阻值B、检查短路C、测量兆欧级高电阻D、测量功率9、二极管导通的条件是加在二极管两端的电压（）。
A、正向电压大于PN 结的死区电压B、正向电压等于零C、必须加反向电压D、以上都不对10、电路如图所示，其输出电压u O为( ）.-∞＋u Ou uA、u ui1i2+B、—(u ui1i2+) C、u ui1i2-D、以上都不对11、整流电路如图所示，变压器副边电压有效值U2为10 V,则输出电压的平均值U O是( ）.～uO+-A、9 VB、4.5 VC、14.1 VD、8 V12、W7815型三端集成稳压器中的“15”是指( ）。
第九章：半导体二极管和三极管、第十章：基本放大电路一、单项选择题*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ）A 、正、反向电阻相等B 、正向电阻大，反向电阻小C 、反向电阻比正向电阻大很多倍D 、正、反向电阻都等于无穷大 *2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V ，当U i =3V 时，则U 0的值( D )。
A 、不能确定B 、等于0C 、等于5VD 、等于3V**3．半导体三极管是具有( B )PN 结的器件。
A 、1个 B 、2个 C 、3个 D 、4个5．晶体管的主要特性是具有（ D ）。
A 、单向导电性B 、滤波作用C 、稳压作用D 、电流放大作用 *6．稳压管的稳压性能是利用PN 结的（ D ）。
A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性8．对放大电路进行动态分析的主要任务是（ C ） A 、确定静态工作点QB 、确定集电结和发射结的偏置电压C 、确定电压放大倍数A u 和输入、输出电阻r i ，r 0D 、确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ，r o *9．射极输出器电路如题9图所示，C 1、C 2足够大，对输入的交流信号u 可视作短路。
则输出电压u 0与输入电压u i 之间的关系是( B )。
A 、两者反相，输出电压大于输入电压B 、两者同相，输出电压小于且近似等于输入电压C 、两者相位差90°，且大小相等D 、两者同相，输出电压大于输入电压 *11．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B )A 、减少B 、增大C 、保持不变D 、大小不变，符号改变 13．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，题2图题9图这种处理方法是( A )。
A 、正确的B 、不正确的C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。
一．判断正误：1、电路分析中描述的电路都是实际中的应用电路。
（错）2、电源内部的电流方向总是由电源负极流向电源正极。
（错）3、大负载是指在一定电压下，向电源吸取电流大的设备。
（对）4、电压表和功率表都是串接在待测电路中。
（错）5、实际电压源和电流源的内阻为零时，即为理想电压源和电流源。
（错）6、正弦量可以用相量表示，因此可以说，相量等于正弦量。
（错）7、中线的作用就是使不对称Y接三相负载的端电压保持对称。
（对）8、电动机的额定功率指的是电动机轴上输出的机械功率。
（对）9、无论在任何情况下，三极管都具有电流放大能力。
（错）10组合逻辑电路的输出只取决于输入信号的现态。
（对）二、单项选择：1．变压器降压使用时，能输出较大的____b_____。
A、功率B、电流C、电能D、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。
A、相位B、相序C、频率D、相位角3．电气控制线路原理图中，触头的位置是处于______a___。
A、未通电状态B、通电状态C、根据情况确定状态4．为保证机床操作者的安全，机床照明灯的电压应选____d_____。
A、380VB、220VC、110VD、36V以下5．关于提高功率因数的说法，正确的是（ c ）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。
A ．频率失真 B 、相位失真 C 、波形过零时出现的失真 D 、幅度失真7．稳压管的动态电阻（ b ）稳压性能越好。
A 、越大B 、越小C 、较合适D 、不一定 8．运算放大器电路如图所示，该电路中反馈类型为 ( )。
a(A) 串联电压负反馈 (B) 串联电流负反馈 (C) 并联电压负反馈 (D) 并联电流负反馈－＋∞+u Ou i9．双稳态触发器的输出状态有（ b ）A 、一个稳态、一个暂态B 、两个稳态，1态或0态C 、只有一个稳态D 、没有稳态10．和逻辑式AB 表示不同逻辑关系的逻辑式是（B ）。
电工电子技术试题库考试试卷期末考试试卷及答案详解一、选择题（每题2分，共20分）1. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 二极管答案：D解析：基本的电路元件包括电阻、电容和电感。
二极管属于半导体器件，不属于基本电路元件。
2. 在串联电路中，电流处处相等，以下哪个说法正确？A. 电压处处相等B. 功率处处相等C. 电阻处处相等D. 电容处处相等答案：B解析：在串联电路中，电流处处相等，因此功率处处相等。
电压、电阻和电容在串联电路中不一定相等。
3. 以下哪个属于非线性电阻？A. 线性电阻B. 热敏电阻C. 光敏电阻D. 所有以上选项答案：D解析：非线性电阻包括线性电阻、热敏电阻和光敏电阻等。
4. 以下哪个不属于放大器的分类？A. 电压放大器B. 功率放大器C. 频率放大器D. 直流放大器答案：C解析：放大器的分类主要有电压放大器、功率放大器、频率放大器和直流放大器等。
频率放大器不属于放大器的分类。
5. 以下哪个是模拟信号的特点？A. 连续性B. 离散性C. 确定性D. 随机性答案：A解析：模拟信号具有连续性，而数字信号具有离散性。
二、填空题（每题3分，共15分）6. 在并联电路中，电压处处相等，电流等于各支路电流的______。
答案：和解析：在并联电路中，电压处处相等，电流等于各支路电流的和。
7. 电路元件按照其在电路中的作用可分为______元件和______元件。
答案：有源元件，无源元件解析：电路元件按照其在电路中的作用可分为有源元件（如电源、信号源等）和无源元件（如电阻、电容、电感等）。
8. 放大器的输入信号与输出信号的相位关系称为______。
答案：相位移解析：放大器的输入信号与输出信号的相位关系称为相位移。
9. 模拟信号经过采样和量化后，变为______信号。
答案：数字信号解析：模拟信号经过采样和量化后，变为数字信号。
三、判断题（每题2分，共10分）10. 在串联电路中，电压处处相等。
2020—2021学年度第二学期《电工与电子技术》期末考试题试卷及答案（卷A ）题 号 一 二 三 四 五 总 分得 分一、填空题。
1. 相差动高频保护的工作原理利用（高频）信号来比较被保护线路两端的电流（相位）。
2. 发现隔离开关发热时，应降低该设备（负荷）至不发热为止，并加强该处的通风降温，如发热严重应（停止）该设备运行后进行处理。
3. 水内冷发电机定子线棒层间最高和最低温度间的温度差达（8）℃或定子线棒引水管出水温差达（8）℃时应报警并查明原因，此时可（降负荷）处理。
4. 水内冷发电机定子线棒温差达（14）℃或定子引水管出水温差达（12）℃，或任一定子槽内层间测温元件温度超过（90）℃或出水温度超过（85）℃时，在确认测温元件无误后，为避免发生重大事故，应立即（停机），进行（反冲洗）及有关检查处理。
5. 正弦交流电路中总电压的有效值与电流的有效值的乘积,既包含（有功功率）,也包含（无功功率）,我们把它叫做（视在…○…………○………装…………○…………订…………○…………线…………○…………院系： 专业班级： 学号： 姓名： 座位号：功率）。
6. 在电路中,流入节点的电流（等于）从该节点流出的电流,这就是基尔霍夫（笫一定律）。
7. 从回路任何一点出发,沿回路循环一周,电位升高的和（等于）电位降低的和,这就是基尔霍夫（第二定律）。
8. 在计算复杂电路的各种方法，（支路电流）法是最基本的方法。
9. 在（感性）电路中,电压超前于电流；在（容性）电路中,电压滞后于电流。
10. 在电力系统中,常用并联电抗器的方法,以吸收多余的（无功）功率,降低（系统电压）。
11. 在三相交流电路中,三角形连接的电源或负载,它们的线电压（等于）相电压。
12. 对称三相交流电路的总功率等于单相功率的（3）倍。
13. 对于对称的三相交流电路中性点电压等于（零）。
14. 在电力系统中,所谓短路是指（相与相）或（相与地）之间,通过电弧或其他较小阻抗的一种非正常连接。
专业班级____________ 考生姓名：____________ 学号_______一．选择（20分、2分/题）1．变压器降压使用时，能输出较大的____b_____。
A、功率B、电流C、电能D、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。
A、相位B、相序C、频率D、相位角3．电气控制线路原理图中，触头的位置是处于______a___。
A、未通电状态B、通电状态C、根据情况确定状态4．为保证机床操作者的安全，机床照明灯的电压应选____d_____。
A、380VB、220VC、110VD、36V以下5．关于提高功率因数的说法，正确的是（ c ）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。
A．频率失真B、相位失真C、波形过零时出现的失真D、幅度失真7．稳压管的动态电阻（b ）稳压性能越好。
A、越大B、越小C、较合适D、不一定8．运算放大器电路如图所示，该电路中反馈类型为( )。
a(A) 串联电压负反馈(B) 串联电流负反馈(C) 并联电压负反馈(D) 并联电流负反馈∞9．单稳态触发器的输出状态有（a）A、一个稳态、一个暂态B、两个稳态C、只有一个稳态D、没有稳态10．一个8选1多路选择器，输入地址有 c 。
A、2位B、3位C、4位D、8位二、计算题（70分）1．已知图5所示电路中U S1=24V，U S2＝6V，R1=12Ω，R2＝6Ω,R3=2Ω，试用戴维宁定理求流过电阻R3中的电流I3。
(10分)aI3b2．如图所示R－L串联电路，R=280Ω，RL=20Ω,L=1.65H，电源电压U=220V，电源频率为50HZ。
(10分)求：（1）阻抗ZL及Z；（2）电路电流I（3）电压UR 和UL。
U L URUI3、图示电路原已稳定，t = 0 时将开关S 闭合。
一、单项选择题1.电路中两点间的电压高，则( )。
A、两点的电位高 B、两点间的电位差大 C、两点的电位一定为正 D、两点的电位一定为负 答案： B2.有“220V、100W”“220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（ ）。
A、增大 B、减小 C、不变 D、以上均不对 答案： A3.三相对称绕组在空间位置上应彼此相差（ ）。
A、60°电角度 B、120°电角度 C、180°电角度 D、360°电角度答案： B4.将额定值为220V、100W的灯泡接在110V电路中，其实际功率为（ ）。
A、100W B、50W C、25W D、125W 答案： C5.一个由线性电阻构成的电器，从220V的电源吸取1000W的功率，若将此电器接到110V的电源上，则吸取的功率为（ ）。
A、250W B、500W C、1000W D、2000W答案： A6.有一段16Ω的导线，把它们对折起来作为一条导线用，其电阻是( )。
A、8ΩB、16ΩC、4ΩD、32Ω答案： C7.我国使用的工频交流电频率为（ ）。
A、45Hz B、50Hz C、60Hz D、65Hz答案： B8.按照习惯，导体中（ ）运动的方向为电流的方向。
A、电子 B、正电荷 C、电荷 D、离子 答案： A9.两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( ) A、4：1 B、1：4 C、1：2 D、2：1 答案： A10.三相对称电路是指（ ）。
A、三相电源对称的电路； B、三相负载对称的电路； C、三相电源和三相负载均对称的电路。
答案： C二、多项选择题1.运算放大器工作在线性状态的有（ ） A、反相比例求和 B、电压跟随器 C、滞回比较器 D、差动电路 答案： A B D2.关于无功功率，正确的说法有：无功功率表明了（ ） A、负载存储电能的能力 B、负载与电源之间交换电能的规模 C、需要进行补偿的理由 D、电路必须提供的能量 答案： A B C D3.晶体三极管工作时可能处于的工作状态有（ ） A、放大状态 D、导通状态 答案： A B C4.电路的基本构成有（ ） A、电源 B、负载 C、导线 D、变压器 答案： A B C5.关于叠加原理，正确的说法有（ ） A、只适用于线性电路 B、不能用于计算功率 C、电压源置零相当于短路 D、用于求解元件的电压和电流 答案： A C D6.实现电路换路的方式有（ ） A、元件参数突变 B、突然接通电源 C、电路元件突然接入 D、电源电压突然变化 答案： A B C D7.关于三相电路，正确的说法有（ ） A、三相电源是对称的 B、负载联接有两种形式 C、三相功率只与负载有关 D、平均功率与时间无关 答案： A B D8.可以实现组合逻辑功能的有（ ） A、与非门 B、或门 C、与或非门 D、三态门 答案： A B C D9.对称三相电源的条件有（ ） A、幅度相等 D、初相角互成120°答案： A B D10.与谐振的概念等价的有（ ） A、网络端口电压与电流同相 B、网络呈现电阻特性 C、网络不消耗无功功率 D、储能元件上电压很高 答案： A B C三、判断题1.电路中电流的方向是电子运动的方向。
电大期末考试备考题库电工电子技术总复习 Document serial number【KK89K-LLS98YT-SS8CB-SSUT-《电工电子技术》期末综合练习题二、简答题1、恒压源的性质是什么答：（1）它的输出电压始终是恒定的，不受输出电流的影响；（2）通过它的电流不由它本身决定，由与之相连的负载电阻决定。
2、恒流源的性质是什么答：恒流源的性质为（1）它的输出电流始终是恒定的，不受输出电压的影响；（2）恒流源的端电压不由它自身决定，由与之相连的负载电阻决定。
3、负载增加的涵义是什么在近似恒压源供电或近似恒流源供电系统中，负载增加相当于负载电阻增大还是减小答：负载增加意指电路的输出功率增加。
在近似恒压源供电系统中，负载获得的功率P=UI=RU 2，负载增加既是负载电流增大，相当于负载电阻减小。
在近似恒流源供电的系统中，负载获得的功率P=UI=I 2R ，负载增加既是负载电压增大，相当于负载电阻加大。
4、电压源模型与电流源模型等效变换的条件是什么答：如果电压源模型的输出电压和输出电流与电流源模型的输出电压和输出电流对应相等，既是说，对同一外部电路而言，二者的伏安特性相同，那么两种模型可以等效互换。
5、基尔霍夫定律的基本内容是什么适用范围如何答：KCL 定律：任意时刻，流入电路中任一节点的电流之和恒等于流出该节点的电流之和。
或∑I =0KVL 定律：在任意时刻，沿电路中任一闭合回路绕行一周各段电压的代数和恒为零。
或∑U =06、作为线性电路分析中的一个重要定理，简述叠加定理的基本内容和适用范围答：对于包含有多个电源的线性电路，电路某元件上的电流或电压等于每个电源单独作用在该元件上所产生的电流和电压的代数和。
叠加定理只能分析计算线性电路中的电流和电压，不能用来计算功率。
7、在电路分析与计算中，戴维南定理最适宜应用于哪种情况答：如果只需计算电路中某一支路的电流，此时最适宜采用戴维南定理8、何为三要素自行在正弦交流电量瞬时波形图上标出3要素。
