高频电子线路试题及答案一、单项选择题（每题2分，共20分）1. 在高频电子线路中，LC振荡器的振荡频率由以下哪一项决定？A. 电感和电容的值B. 电阻的值C. 电源电压D. 负载阻抗答案：A2. 以下哪个不是高频电子线路中常用的放大器？A. 晶体管放大器B. 场效应管放大器C. 运算放大器D. 真空管放大器答案：C3. 高频电子线路中，谐振频率的计算公式为：A. f = 1/(2π√LC)B. f = 1/(2πLC)C. f = 2π/LCD. f = 2π√LC答案：A4. 在高频电子线路中，以下哪个参数不是影响电路Q值的因素？A. 电阻B. 电感C. 电容D. 频率答案：D5. 高频电子线路中，为了抑制噪声，通常采用以下哪种方法？A. 增加电源电压B. 减小电源电流C. 增加电路增益D. 使用滤波器答案：D二、填空题（每题2分，共20分）1. 高频电子线路中，谐振频率的计算公式为 f = __________。

答案：1/(2π√LC)2. 电路的Q值越高，意味着电路的_________越小。

答案：带宽3. 在高频电子线路中，阻抗匹配的目的是_________。

答案：提高信号传输效率4. 晶体管在高频电子线路中通常工作在_________。

答案：截止区或饱和区5. 高频电子线路中，为了减少信号的反射，通常使用_________。

答案：阻抗匹配技术三、简答题（每题10分，共30分）1. 简述高频电子线路中，晶体管和场效应管的区别。

答案：晶体管通常指的是双极型晶体管（BJT），它由两个PN结组成，而场效应管（FET）是由一个PN结构成的。

晶体管的工作原理是通过控制基极电流来控制集电极和发射极之间的电流，而场效应管则是通过改变栅极电压来控制漏极和源极之间的电流。

晶体管的输入阻抗较低，输出阻抗较高，而场效应管则相反，输入阻抗高，输出阻抗低。

2. 说明在高频电子线路中，为什么需要阻抗匹配。

答案：在高频电子线路中，阻抗匹配是为了减少信号在传输过程中的反射和损耗，从而提高信号的传输效率和功率传输。

第2章 小信号选频放大器2.1填空题(1)LC 并联谐振回路中，Q 值越大，其谐振曲线越尖锐,通频带越窄,选择性越好。

(2)LC 并联谐振回路谐振时，回路阻抗为最大且为纯电阻,高于谐振频率时间阻抗呈容性，低于谐振频率时间阻抗感性。

(3)小信号谐振放大器的负载采用谐振回路,工作在甲类状态，它具有选频作用。

(4)集中选频放大器由集成宽带放大器和集中选频滤波器组成，其主要优点是接近理想矩形的幅频特性，性能稳定可靠，调整方便。

2.2 已知并联谐振回路的1μH,20pF,100,L C Q ===求该并联回路的谐振频率0f 、谐振电阻p R 及通频带0.7BW 。

[解]900.035610Hz 35.6MHz f ===⨯=3640.722.4k 22.361022.36k 35.610Hz35.610Hz 356kH z100p R Q f BW Q ρρ==Ω=⨯Ω=Ω⨯===⨯=2.3 并联谐振回路如图P2.3所示，已知：300pF,390μH,100,C L Q ===信号源内阻s 100k ,R =Ω负载电阻L 200k ,R =Ω求该回路的谐振频率、谐振电阻、通频带。

[解]0465kHz f ≈==0.70114k Ω////100k Ω//114.k Ω//200k Ω=42k Ω42k Ω371.14k Ω/465kHz/37=12.6kHzp e s p Le e e R Q R R R R R Q BWf Q ρρ========== 2.4 已知并联谐振回路的00.710MHz,C=50pF,150kHz,f BW ==求回路的L 和Q 以及600kHz f ∆=时电压衰减倍数。

如将通频带加宽为300 kHz ，应在回路两端并接一个多大的电阻? [解] 6262120115105μH (2π)(2π1010)5010L H f C --===⨯=⨯⨯⨯⨯6030.7101066.715010f Q BW ⨯===⨯8.1p oU U ∙∙= 当0.7300kHz BW =时6030.746120101033.33001033.31.061010.6k 2π2π10105010e e e ef Q BW Q R Q f C ρ-⨯===⨯====⨯Ω=Ω⨯⨯⨯⨯而471266.72.131021.2k 2π105010p R Q ρ-===⨯Ω=Ω⨯⨯⨯ 由于,p e pRR R R R =+所以可得10.6k 21.2k 21.2k 21.2k 10.6k e p p eR R R R R Ω⨯Ω===Ω-Ω-Ω2.6 并联谐振回路如图P2.6所示。

高频电子线路复习题及答案高频复习题一、单项选择题1. 下列表达正确的是（ B ）A. 低频信号可直接从天线有效地辐射B. 低频信号必须装载到高频信号上才能从天线有效地辐射C. 高频信号及低频信号都不能从天线上有效地辐射D. 高频信号及低频信号都能从天线上有效地辐射2. 高频电子技术所研究的高频工作频率是（ D ）A. 300Hz～30MHzB. 300Hz～30kHzC. 30kHz～300MHzD. 300kHz～3000MHz3. 在电视广播系统中，图像信号采用（ A ）A. 残留边带调幅方式B. 单边带调幅方式C. 双边带调幅方式D. 正交调幅方式4. 晶体管fβ参数的定义为（ C ）1时，此时的频率为fβA. 当β下降到低频电流放大系数的21时，此时的频率为fβB. 当β的模值下降到低频电流放大系数的21时，此时的频率为fβC. 当频率升高时，β值下降。

当β的模值下降到低频电流放大器系数的21时，此时的频率为fβD.当β的模值下降到低频电流放大系数的105. 在相同条件下，双调谐回路放大器与单调谐放大器相比，下列表达正确的是（ A ）A. 双调谐回路放大器的选择性优于单调谐回路放大器，通频带也较宽B. 双调谐回路放大器的选择性优于单调谐回路放大器，通频带也较窄C. 单调谐回路放大器的选择性优于双调谐回路放大器，通频带也较宽D. 单调谐回路放大器的选择性优于双调谐回路放大器，通频带也较窄6. 设计一个稳定度高的频率可调振荡器，通常采用（ C ）A. 晶体振荡器B.变压器耦合振荡器C. 西勒振荡器D.哈莱特振荡器7. 振荡器的幅度由（ B ）A. 相位平衡确定B. 幅度平衡确定C. 相位稳定确定D. 幅度稳定确定8. 晶体的等效阻抗（ D ）A. 是一个小电阻B. 是一个大电阻C. 是电容性D. 是电感性9. 电视机的高放与中放电路应采用（ B ）A. 单调谐放大器B. 双调谐放大器C. 宽频带放大器D. 单调谐放大器或双调谐放大器10.单边带发射机频率合成是通过（ A ）A. 混频、倍频、分频实现的B. 混频、倍频、检波实现的C. 倍频、差频、检波实现的D. 调频、分频、放大实现的11.在基极调幅电路中，谐振功放工作在（ B ）A. 过压状态B. 欠压状态C. 临界状态D. 任意状态均可12.变频器的工作过程是进行频率变换，在变换频率的过程中，只改变（ A ）A. 载波频率B. 本振信号频率C. 调制信号频率D. 中频频率13.在混频电路中，若信号和本振产生的组合频率分量满足F f qf pf I c L ±=±±（F 为音频），则产生（A）A. 干扰哨声B. 寄生通道干扰C. 互调干扰D. 交调干扰14.正弦波振荡器的起振条件是（ D ）A.1)(F )(A 00=ωωB. 1)(F )(A 00>ωωC. )210n (2n Λ、、==∑π?D. )210(n 2n 1)(F )(A 00K 、、，==∑>π?ωω15.采用逐点法对小信号放大器进行调谐时，应（ C ）A. 从前向后，逐级调谐，反复调谐B. 从后向前，逐级调谐，不需反复C. 从后向前，逐级调谐，反复调谐D. 从前向后，逐级调谐，不需反复16. 环形调制器的作用是（ B ）A. 使载波振幅按音频规律变化B. 对载波有抵消作用C. 对载波及一个边频进行抑制D. 获得很窄的频谱17.长波信号主要以（ B ）A. 天波方式传播B. 地波方式传播C. 直射方式传播D. 天波和地波两种方式传播18.间接调频电路由（ C ）A. 积分电路组成B. 调相电路组成C. 积分电路和调相电路组成D. 微分电路和调相电路组成19.调幅系数必须（ B ）A. 大于1B. 小于等于1C. 等于1D. 不等于120.LC 并联谐振回路中，当工作频率等于谐振频率时，回路呈（ C ）A. 感性B. 容性C. 阻性D. 感性或容性21. 为了有效地发射电磁波，天线尺寸必须与（ A ）A. 辐射信号的波长相比拟B. 辐射信号的频率相比拟C. 辐射信号的振幅相比拟D. 辐射信号的相位相比拟22. 串联谐振曲线是（ B ）A. 回路电流I与谐振时回路电流I0的关系曲线B. 回路电流幅值与信号电压频率之间的关系曲线C. 回路电压幅值与信号电流频率之间的关系曲线D. 谐振时回路电流I0与信号电压频率23. 晶体管参数f T是指（ C ）A. 共射放大器，没有电流放大倍数时，对应的频率称为f TB. 当晶体管失去电流放大能力时的频率称为f TC. 当频率升高时，当β的模值下降到1时的频率称为f T1时的频率称为f TD. 当频率升高时，当β的模值下降到224. LC振荡器进入稳定状态时，为使稳频效果好，要工作在（C ）A. 甲类状态B. 乙类状态C. 丙类状态D. 甲乙类状态25. 在一般广播收音机中常用（ A ）A. 互感反馈振荡作为本地振荡器B. 考毕兹电路作为本地振荡器C. 哈特莱振荡器作为本地振荡器D. 西勒电路作为本地振荡器26. 江苏台的频率为702kHz及873kHz，它们对2～12MHz的短波收音机产生互调时与( A )A. 575MHz频率不产生互调B. 2.448MHz频率不产生互调C. 2.979MHz频率不产生互调D. 4.725MHz频率不产生互调27. 超外差接收机混频器的任务是（ D ）A. 增大通频带B. 抑制天线C. 提高增益D. 把接收到的各种不同频率的有用信号的载频变换为某一固定中频28. 丙类高频功率放大器，若要求效率高，应工作在（D ）A. 欠压状态B. 适压状态C. 临界状态D. 弱过压状态29. 传输线变压器用于宽带放大器，它可实现（ D ）A. 频率合成B. 电压合成C. 电路合成D. 功率合成30.不是发射机指标的是（ D ）A. 输出功率B. 总效率C. 频率稳定度和准确度D. 保真度31.电视图像的带宽为6MHz ，若采用普通调幅，每一频道电视图像信号带宽为（ B ）A. 6MHzB. 12MHzC. 8MHZD. 10MHz32.可以用包络检波方式解调的是（ A ）A. 普通调幅信号B. 双边带调幅信号C. 残留边带调幅信号D. 调频信号33.在混频电路中，若外来干扰和本振产生的组合频率分量满足I n1L f rf pf =±±，则产生（ B ）A. 干扰哨声B. 寄生通道干扰C. 互调干扰D. 交调干扰34.石英晶体等效为一个电感时，石英晶体振荡器的频率为（ B ）A. s f f =B. P s f f f <<C. P f f >D. s f f <35.丙类高频功率放大器电压利用系数为（ B ）A. 输出电压与输入电压之比B. 集电极电压与直流电源电压之比C. 集电极电压与基极电压之比D. 基极电压与直流电源电压之比36.若调制信号的频率范围为F 1～F n 时，则已调波的带宽为（ B ）A. 2F 1B. 2F nC. 2(F n -F 1)D. 2(F 1+F n )37.LC 并联谐振回路中，当工作频率小于谐振频率时，回路呈（ A ）A. 感性B. 容性C. 阻性D. 感性或容性38.两个单一频率的信号，如果他们的频率相距较远，则通过非线性器件后，实现的频换称为（ A）A. 调幅B. 调频C. 调相D. 混频39.关于直接调频和间接调频的说法正确的是（ B ）A. 直接调频是用调制信号去控制振荡器的工作状态B. 间接调频的频偏小,但中心频率比较稳定C. 直接调频的频偏小,但中心频率稳定度好D. 间接调频的频偏大,但中心频率稳定度好40.调频系数（ D ）A. 大于1B. 小于1C. 0~1D. 大于1小于1均可41. 电视、调频广播和移动通信均属（ A ）A. 超短波通信B. 短波通信C. 中波通信D. 长波通信42. 在电视广播系统中，图像信号采用（ A ）A. 残留边带调幅方式B. 单边带调幅方式C. 双边带调幅方式D. 正交调幅方式43. 白噪声是指（ C ）A. 在整个无线电频段具有不同频谱的噪声B. 一种像白光一样影响通信设备的噪声C. 在整个无线电频段内具有均匀频谱的起伏噪声D. 功率谱密度不恒定的噪声44. 宽频带放大器采用（ D ）A. 直接耦合方式B. 阻容耦合方式C. 变压器耦合D. 直接耦合与阻容耦合45. 想要产生频率稳定度高的正弦信号应采用（ C ）A. LC振荡器B. RC振荡器C. 晶体振荡器D. 压控振荡器46. 使用石英振荡器是利用石英的（ C ）A. 绝缘特性B. 电容特性C. 电感特性D. 电导特性47. 提高混频电路前级的选择性，可减少（ C ）A. 互调干扰B. 交调干扰C. 副波道干扰D. 组合频率干扰48. 丙类高频功率放大器的最佳工作状态是（ C ）A. 临界状态，此时功率最大，效率最高B. 临界状态，此时功率较大，效率最高C. 临界状态，此时功率最大，效率较高D. 临界状态，此时功率较大，效率较高49. 在调幅制发射机的频谱中，功率消耗最大的是（ A ）A. 载波B. 上边带C. 下边带D. 上、下边带之和50.接收单边信号应使用（ C ）。

《高频电子线路》复习题及答案模块一：认知一、填空题1.无线电波的主要传播方式是地面波、天波和空间波。

2.空间波是电磁波由发射天线直接辐射至接收天线。

由于地面及建筑物等的反射亦能抵达接收天线，故空间波实际上是直射波和反射波的合成，此现象称为（多径）传播。

3.一个点对点通信系统由信息源、发射设备、信道、接收设备、信息归宿组成。

4.能将天线或传输线路送来的信号加以选择、放大、变换，以获得所需信息的设备叫做接收设备。

5.能产生高频振荡，并经调制、放大后，将输出的高频功率馈送给传输线路或天线的设备，叫做发射设备。

6.天波是利用电离层的反射而进行传播的。

7.目前，应用较多的几种集中选频滤波器有：陶瓷滤波器、晶体滤波器，声表面波滤波器。

8.高频小信号谐振放大器的主要特点是以谐振回路作为放大器的交流负载，它的主要作用是 选频滤波功能。

9.放大器的噪声系数N F 是指输入端的 信噪比与输出端的信噪比 两者的比值。

10.通信网络和系统的主要任务是传输信息。

11.通信系统的信道分为有线信道和无线信道。

12.通信系统的分类方式主要有，，，和。

13.按通信方式来分类，通信系统可分为单工，半双工和全双工。

14.无线电波只是一种波长较长，频率较低的电磁波。

波长与频率之间存在以下关系：v=λf 。

（v 为光速，λ为波长和f 为频率）。

15.并联谐振回路激励源是电流，响应是（电压）。

16.天波是利用（电离层）的反射而进行传播的。

17.地面波沿地球表面传播，虽然地球的表面是弯曲的，但电磁波具有绕射的特点，其传播距离与大地损耗有密切关系，工作频率愈高，衰减就愈大。

18.理想并联LC 谐振电路的固有谐振频率为0ω，若外加信号角频率0ωω=，则并联LC 谐振电路的阻抗等效为纯电阻，电阻值等于（无穷大）。

19.频率为3～30MHz 的频段称为高频段，它对应的波长是10-100m ，又称为短波波段。

20.并联LC 谐振电路的固有谐振频率为0ω，若外加信号角频率0ωω>，则并联LC 谐振电路呈现容性失谐。

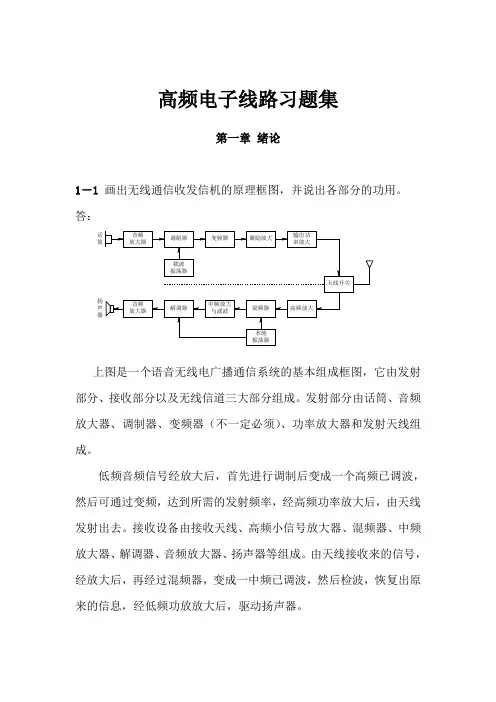

高频电子线路习题集第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

话筒扬声器1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。

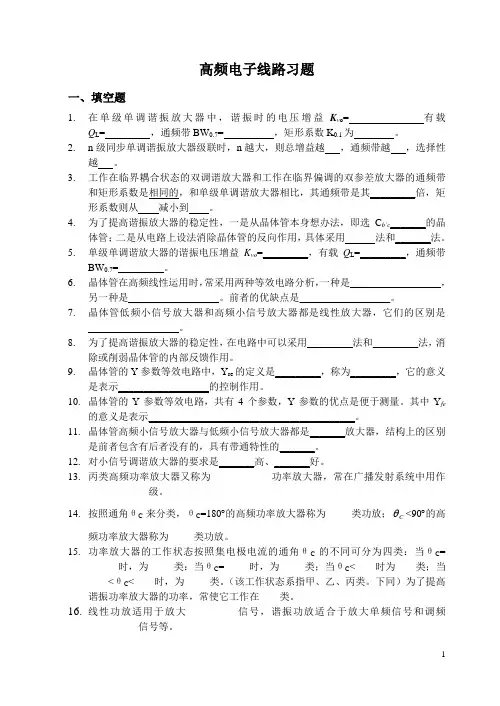

高频电子线路习题一、填空题1.在单级单调谐振放大器中，谐振时的电压增益K v o= 有载Q L= ，通频带BW0.7= ，矩形系数K0.1为。

2.n级同步单调谐振放大器级联时，n越大，则总增益越，通频带越，选择性越。

3.工作在临界耦合状态的双调谐放大器和工作在临界偏调的双参差放大器的通频带和矩形系数是相同的，和单级单调谐放大器相比，其通频带是其⎽⎽⎽⎽⎽⎽⎽⎽⎽倍，矩形系数则从减小到。

4.为了提高谐振放大器的稳定性，一是从晶体管本身想办法，即选C b’c⎽⎽⎽⎽⎽⎽⎽的晶体管；二是从电路上设法消除晶体管的反向作用，具体采用法和⎽⎽⎽⎽⎽⎽⎽法。

5.单级单调谐放大器的谐振电压增益K vo=⎽⎽⎽⎽⎽⎽⎽⎽⎽，有载Q L=⎽⎽⎽⎽⎽⎽⎽⎽⎽，通频带BW0.7=⎽⎽⎽⎽⎽⎽⎽⎽⎽。

6.晶体管在高频线性运用时，常采用两种等效电路分析，一种是⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽，另一种是⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽。

前者的优缺点是⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽。

7.晶体管低频小信号放大器和高频小信号放大器都是线性放大器，它们的区别是⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽。

8.为了提高谐振放大器的稳定性，在电路中可以采用⎽⎽⎽⎽⎽⎽⎽⎽⎽法和⎽⎽⎽⎽⎽⎽⎽⎽⎽法，消除或削弱晶体管的内部反馈作用。

9.晶体管的Y参数等效电路中，Y re的定义是⎽⎽⎽⎽⎽⎽⎽⎽⎽，称为⎽⎽⎽⎽⎽⎽⎽⎽⎽，它的意义是表示⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽的控制作用。

10.晶体管的Y参数等效电路，共有4个参数，Y参数的优点是便于测量。

其中Y fe的意义是表示⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽。

11.晶体管高频小信号放大器与低频小信号放大器都是⎽⎽⎽⎽⎽⎽⎽放大器，结构上的区别是前者包含有后者没有的，具有带通特性的⎽⎽⎽⎽⎽⎽⎽。

12.对小信号调谐放大器的要求是⎽⎽⎽⎽⎽⎽⎽高、⎽⎽⎽⎽⎽⎽⎽好。

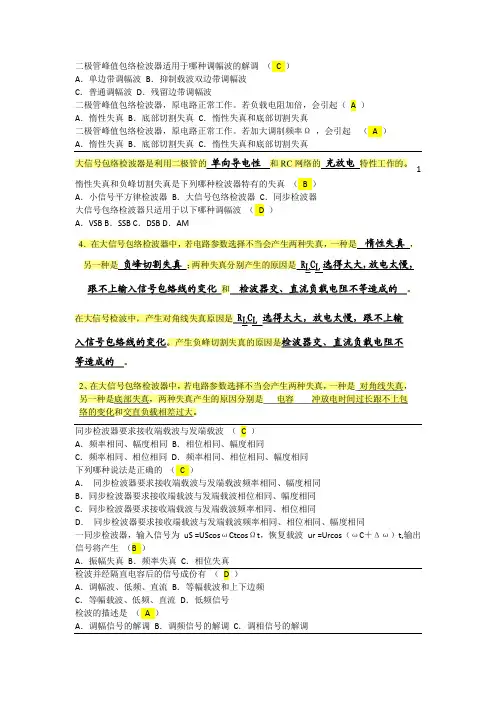

二极管峰值包络检波器适用于哪种调幅波的解调（C ）A．单边带调幅波B．抑制载波双边带调幅波C．普通调幅波D．残留边带调幅波二极管峰值包络检波器，原电路正常工作。

若负载电阻加倍，会引起（A ）A．惰性失真B．底部切割失真C．惰性失真和底部切割失真二极管峰值包络检波器，原电路正常工作。

若加大调制频率Ω，会引起（A ）A．惰性失真B．底部切割失真C．惰性失真和底部切割失真1惰性失真和负峰切割失真是下列哪种检波器特有的失真（ B ）A．小信号平方律检波器B．大信号包络检波器C．同步检波器大信号包络检波器只适用于以下哪种调幅波（ D ）A．VSB B．SSB C．DSB D．AM同步检波器要求接收端载波与发端载波（ C ）A．频率相同、幅度相同B．相位相同、幅度相同C．频率相同、相位相同D．频率相同、相位相同、幅度相同下列哪种说法是正确的（C ）A．同步检波器要求接收端载波与发端载波频率相同、幅度相同B．同步检波器要求接收端载波与发端载波相位相同、幅度相同C．同步检波器要求接收端载波与发端载波频率相同、相位相同D．同步检波器要求接收端载波与发端载波频率相同、相位相同、幅度相同一同步检波器，输入信号为uS =UScosωCtcosΩt，恢复载波ur =Urcos（ωC＋Δω）t,输出信号将产生（B ）A．调幅波、低频、直流B．等幅载波和上下边频C．等幅载波、低频、直流D．低频信号检波的描述是（A ）A．调幅信号的解调B．调频信号的解调C．调相信号的解调欲提高功率放大器的效率，应使放大器的工作状态为（D ）A．甲类B．乙类C．甲乙类D．丙类功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等（ D ）A．电路特点B．功率放大倍数C．电流大小D．功放管静态工作点选择情况高频小信号调谐放大器主要工作在（A ）A．甲类B．乙类C．甲乙类D．丙类高频功率放大器主要工作在（D）A．甲类B．乙类C．甲乙类D．丙类某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（D ）A．过压B．弱过压C．临界D．欠压利用高频功率放大器的集电极调制特性完成功放和振幅调制，功率放大器的工作状态应选（C ）A．欠压B．临界C．过压高频功率放大器放大AM 信号时，工作状态应选（A ）A．欠压B．临界C．过压为了有效地实现基极调幅，调制器必须工作在哪种工作状态（ B ）A．临界B．欠压C．过压为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（C ）A．临界B．欠压C．过压利用高频功率放大器的基极调制特性完成功放和振幅调制，功率放大器的工作状态应选（A）A．欠压B．临界C．过压已知某高频功率放大器原工作在临界状态，当改变负载电阻的大小时，管子发热严重，说明功放管进入了( A )。

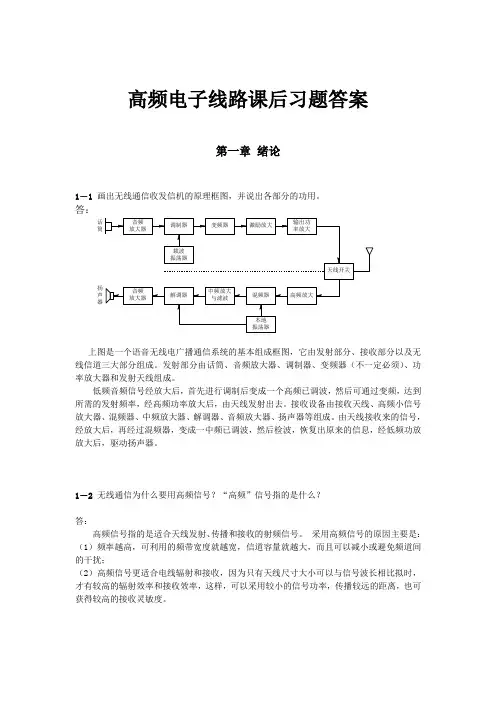

高频电子线路课后习题答案第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？ 答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是： （1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

话筒扬声器1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。

高频电子线路习题集第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

话筒扬声器1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。

7.1大信号包络检波器中，若把二极管极性反接，是否起到检波作用？若能，则输出波形与原电路有什么不同？答：可以检波。

输出波形与原调制信号极性相反。

7.2振幅检波器必须有哪几个组成部分？各部分作用如何？图7-20中各图能否检波？图中R、C为正常值，二极管为折线特性。

图7-20题7.2图答：振幅检波器应该由检波二极管，RC低通滤波器组成，RC电路的作用是作为检波器的负载，在其两端产生调制电压信号，滤掉高频分量；二极管的作用是利用它的单向导电性，保证在输入信号的峰值附近导通，使输出跟随输入包络的变化。

(a)不能作为实际的检波器，因为负载为无穷大，输出近似为直流，不反映AM输入信号包络。

它只能用做对等幅信号的检波，即整流滤波。

(b)不能检波，因为没有检波电容，输出为输入信号的正半周，因此是个单向整流电路。

(c)可以检波。

(d)不可以检波，该电路是一个高通滤波器，输出与输入几乎完全相同。

7.3检波电路如图7-21所示，u S为大信号已调波。

根据图示极性，画出RC两端、C g两端、R g两端、二极管两端的电压波形。

图7-21题7.3图答：各点波形如右图7.4图7-22二极管峰值包络检波电路中，u AM（t）=0.8（1+0.8cosΩt）cosωct (v), 其中fc＝4.7MHz，F＝（100～5000）Hz，R L=5KΩ,为了不产生惰性失真和底部切割失真，求检波电容C L和电阻R`L的值。

图7-22题7.4图答：为了不产生惰性失真，解得40.6pF≤C L≤0.0047uF。

为了不产生底部切割失真，解得R`L≥20 kΩ。

7.5图7-23为二极管峰值包络检波电路，已知输入信号u s(t)=0.9(1+0.5cos2π×5×103t)cos2π×465×103t(V),二极管为理想二极管，试求不产生惰性失真的电容C的数值。

图7-23题7.4图答：略7.6画出图7-24所示电路模型中A、B、C、D各点电压的频谱图。

第1章 高频小信号谐振放大器1.1给定串联谐振回路0 1.5MHz f =，0100pF C =，谐振时电阻5R =Ω，求0Q 和0L 。

又若信号源电压振幅1mV ms U =，谐振时回路中的电流0I 及回路上电感电压振幅Lom U 和电容电压振幅Com U 。

解：（1）串联谐振回路品质因数为061200112122 1.510100105Q C R ωπ-==≈⨯⨯⨯⨯⨯根据0f =：40212221200111.125810(H)113μH (2)100104 1.510L C f ππ--==≈⨯=⨯⨯⨯⨯ （2）谐振时回路电流为010.2(mA)5ms U I R === 回路上电感电压振幅02121212(mV)Lom ms U Q U ==⨯=回路上电容电压振幅为02121212(mV)Com ms U Q U =-=-⨯=-1.2在图题1.2所示电路中，信号源频率01MHz f =，信号源电压振幅0.1V ms U =，回路载Q 值为100，r 是回路损耗电阻。

将1－1短路，电容C 调至100pF 时回路谐振。

将1－1端开路后再串接一抗x Z （由电阻x R 与电容x C 串联），则回路失谐；C 调至200pF 时重新谐振，这时回路有载Q 值为50。

试求电感L 、未知阻抗x Z 。

图题1.2xZ u解：（1）空载时电路图如图(a)所示。

(a) 空载时的电路 (b)有载时的电路u u根据0f =42122120112.53310(H)253μH (2)10010410L C f ππ--==≈⨯=⨯⨯⨯ 根据00011L Q C r rωω==有： 6120101115.92()21010010100r C Q ωπ-==≈Ω⨯⨯⨯⨯（2）有载时电路图图(b)所示。

空载，1100pF C C ==回路谐振，则0f =00100LQ rω==；有载时，2200pF C C ==时回路谐振，则0f =，050L xLQ r R ω==+。

&下图所示框图能实现何种功能？其中U s(t)= U s cos 3 s tcos Q t，A. 振幅调制 B .调幅波的解调C .混频D .鉴频9 .二极管峰值包络检波器，原电路正常工作。

若负载电阻加倍，会引起(A. 惰性失真 B .底部切割失真C .惰性失真和底部切割失真10 .在调谐放大器的LC回路两端并上一个电阻R,可以A .提高回路的Q值B .提高谐振频率C .加宽通频带D《高频电子线路》复习题(含解答)是非题(在括号内打“”表示对，“X”表示错。

)多级耦合的调谐放大器的通频带比组成它的单级单调谐放大器的通频带宽。

多级耦合的调谐放大器的选择性比组成它的单级单调谐放大器的选择性差。

功率放大器是大信号放大器，要求在不失真的条件下能够得到足够大的输岀功率。

4 .放大器必须同时满足相位平衡条件和振幅条件才能产生自激振荡。

2.5 .电感三点式振荡器的输出波形比电容三点式振荡器的输出波形好。

6 •在调谐放大器的LC回路两端并上一个电阻R可以加宽通频带。

7 .双边带(DSB信号的振幅与调制信号的规律成正比。

8 .调频有两种方法，分别称为直接调频和间接调频。

9 .锁相环路与自动频率控制电路实现稳频功能时，锁相环路的性能优越。

10 . LC回路的品质因数Q值愈小，其选频能力愈强。

11 .调谐放大器兼有放大和选频功能。

(X )()()(X )( )(X )( )( )(X )( )12 . DSB调幅波中所包含的频率成分有载频、上下边频。

13 . LC回路的品质因数Q值愈小，其选频能力愈弱。

14.调谐功率放大器是采用折线近似分析法。

二、选择题(将一个正确选项前的字母填在括号内)1 .欲提高功率放大器的效率，应使放大器的工作状态为A.甲类B .乙类C .甲乙类D .丙类2 .为提高振荡频率的稳定度，高频正弦波振荡器一般选用LC正弦波振荡器B .晶体振荡器 C . RC正弦波振荡器A.3.A.若载波U c(t)=UCcos 3 C t,调制信号u Q(t)= U Q cos Q t，则调相波的表达式为U p«t)=U C COS( 3 C t + misin Q t) B . U p』t)=U C COS ( 3 c t + mcos Q t)U Ph(t)=U C (1 + m p cos Q t ) cos 3 c t D . u p«t)=kU ◎U C cos 3 e tcos Q t某调频波，其调制信号频率F= 1kHz，载波频率为10.7MHz，最大频偏△ f匸10kHz，不变，频率加倍，则此时调频波的频带宽度为(BC.4. 若调制信号的振幅A. 12kHz B . 24kHz C . 20kHz D 40kHz(D )A.混频B .振幅调制 C .调幅波的解调D5 . MC1596集成模拟乘法器不可以用作•频率调制6 .某丙类谐振功率放大器工作在临界状态,的工作状态将变为若保持其它参数不变，将集电极直流电源电压增大, 则放大器A .过压7.鉴频的描述是B .弱过压C•临界•欠压A .调幅信号的解调B .调频信号的解调•调相信号的解调u L(t)= U L COS 3 L t.减小通频带11 •试用自激振荡的相位条件判别下图能产生自激振荡的电路17 .属于频谱的线性搬移过程的有A.振幅调制 B .频率调制类振荡器 '■./ |\：?Q VA .电感三点式B. 电容三点式 C .改进的电容三点式 D .变压器耦合式21 .自动增益控制简称(24 .惰性失真和负峰切割失真是下列哪种检波器特有的失真 A .小信号平方律检波器B .大信号包络检波器25 .高频小信号调谐放大器主要工作在 (AA.甲类B.乙类 C .甲乙类26 .如图所示为示波器测量正弦波波形参数的画面，若“L|—<3--L-I1- T H ：12 •功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等 (D A .电路特点 B .功率放大倍数 C .电流大小 D .功放管静态工作点选择情况 13 •用万用表欧姆档测量小功率三极管的电极时，应该把欧姆档拨到 A . R X 100 或 R X 1k 档 B . R X 1 档 C . R X 10 档(AD . R X 10k 档 14. MC1596集成模拟乘法器不可以用作A.振幅调制 B .调幅波的解调 C .频率调制 D .混频 15•混频电路又称变频电路，在变频过程中以下正确叙述是 A.信号的频谱结构发生变化 C.信号的载频发生变化 B •信号的调制类型发生变化16 .同步检波器要求接收端载波与发端载波 A .频率相同、幅度相同 (C ).相位相同、幅度相同C.频率相同、相位相同 .频率相同、相位相同、幅度相同18 .正弦振荡器中选频网络的作用是 A .产生单一频率的正弦波 (A ).提高输出信号的振幅C.保证电路起振19 .在一块正常放大的电路板上, 测得某三极管的三个极对地电位如图所示, 则管子的导电类型以及管脚22 ..AGC 调幅波的信息包含在它的 .频率变化之中 .AFC.APC (B ).幅度变化之中 .相位变化之中23 . 调频收音机中频信号频率为 .465kHz .10.7MHz C . 38MHz .不能确定(A ) 相位调制D .角度解调自左至右的顺序分别为A . NPN 型、beeB . NPN 型、ebc C. NPN 型、ecb D . NPN 型、bee 20. 判断下图是哪(B ) .同步检波器•丙类VOLTS/DIV'的指示值是2V,则所测正弦波的峰31 .如图所示为示波器测量正弦波波形参数的画面，若“TIME/DIV ”的指示值是5卩s ，则所测正弦波的频率为(B )34.下图所示框图能实现何种功能?其中 U s (t)= U s COS 3 c tCOS Q t ， u r (t)= U r COS 3 c t值为A. 该电路由于放大器不能正常工作，不能产生正弦波振荡B. 该电路由于无选频网络，不能产生正弦波振荡C. 该电路由于不满足相位平衡条件，不能产生正弦波振荡D. 该电路满足相位平衡条件，可能产生正弦波振荡 28. 在波形上它的包络与调制信号形状完全相同的是A. AMB. DSB C . SSB29. 直接调频与间接调频相比，以下说法正确的是(A )D.VSB(C )A.直接调频频偏较大，中心频率稳定 B •间接调频频偏较大，中心频率不稳定C. 直接调频频偏较大，中心频率不稳定 D •间接调频频偏较大，中心频率稳定30. 某超外差接收机接收 信号，此干扰为A.干扰哨声C.镜像干扰930kHz 的信号时，可收到 (D ) B•互调干扰D •交调干扰690kHz 和 810kHz 信号, 但不能单独收到其中一个台的A. 100kHz32 •小信号调谐放大器主要用于无线通信系统的A.发送设备B •接收设备 C33 .鉴相的描述是(B ).发送设备、接收设备A •调幅信号的解调B •调频信号的解调C •调相信号的解调A. 4.6V B . 2.3V C . 3.25V D.1.63V42石英晶体振荡器的主要优点是( C )A.容易起振 B .振幅稳定 C .频率稳定度高 D . 减小谐波分量43无线通信系统接收设备中的中放部分采用的是以下哪种电路( A )A.调谐放大器 B •谐振功率放大器 C .检波器D.鉴频器44调幅收音机中频信号频率为( A )A.465kHz B . 10.7MHz C . 38MHz D . 不能确定45 . 自动频率控制简称( B )A.AGC B . AFC C . APC46锁相环路电路的作用是( B )A .维持工作频率稳定B .实现无频率误差的频率跟踪C.使输岀信号幅度保持恒定或仅在很小的范围内变化47 . 丙类高频功率放大器的通角( D )A . 9 = 180°B . 90°< 9 <180 °C . 9 = 90°D . 9 < 90A .振幅调制B.35.调幅的描述A. 用载波信号去控制调制信号的振幅，B. 用调制信号去控制载波信号的振幅，使调制信号的振幅按载波信号的规律发生变化。
