大坝安全鉴定报告书

附件：大坝安全鉴定报告书城山水库库水名称：鉴定审定部门：日25 间定鉴时：月4 年2007填表说明一、工程概况：应填明水库建设时间、规模及功能，续建、加固情况，现状工程规模、防洪标准及特征水位，枢纽主要建筑物组成及其特征参数，运行中的主要问题及水库大坝对下游的影响等情况。

二、现场安全检查：填明现场安全检查的主要结果，指出严重的运行异常表现，反映工程存在的主要安全问题。

三、工程质量评价：填明施工质量是否达到设计要求，总体施工质量的评价，运行中暴露出的质量问题。

反映施工及历年探查试验的质量结果，反映补充探查和试验的主要结果。

四、运行管理评价：反映主要运行及管理情况，历史最高蓄水时的大坝运行情况，历年出现的主要工程问题及处理情况，水情及工程监测、交通通讯等管理条件。

五、防洪标准复核：应填明本次鉴定中采用的水文资料系列和洪水复核方法，主要调洪计算原则及坝顶超高复核结果，指出水库大坝现状实际抗御洪水能力，及与标准的比较。

六、结构安全评价：根据本次本次对大坝等主要建筑物的结构安全评价结果，填明大坝是否存在危及安全的变形，大坝抗滑是否满足规范要求，近坝库岸是否稳定，混凝土建筑物及其他泄水、输水建筑物的强度安全是否满足规范要求等。

七、渗流安全评价：根据本次鉴定中对大坝进行渗流稳定性分析评价结果，填明大坝运行中有无渗流异常，各种岩土材料中的渗透稳定是否满足安全运行要求，坝基扬压力是否满足设计要求等。

八、抗震安全复核：根据《全国地震动参数区划图》或专门研究确定的基本地震参数及设计烈度，土石坝的抗滑稳定、坝体及地基的液化可能性；重力坝的应力、强度及整体抗滑稳定性；拱坝的应力、强度及拱座的抗滑稳定性；以及其它输、泄水建筑物及压力水管等的抗震安全复核结果。

九、金属结构安全评价：是否做了检测，填明金属结构锈蚀程度，复核的强度、刚度及稳定性是否满足规范要求，闸门启闭能力是否满足要求，紧急情况下能否保证闸门开启。

十、工程存在的主要问题：根据现场安全检查及大坝安全评价结果，归纳水库大坝存在的主要安全问题。

3
根据 1/400 万《中国地震烈度区划图》 （1990 年） ，***水库坝址区地 抗震 安全 震基本烈度小于Ⅵ度，按《水库大坝安全评价导则》规定，不需进行抗震 评价 复核。 金属 结构 安全 评价
水库无金属结构。
工程存在的主要问题： ⑴ 大坝上游无护坡设施，长期在风浪淘刷下，正常高水位附近坝坡垮塌严重，局 部坝段近直立；下游坝面变形明显。 ⑵ 溢洪道断面不规则，侧墙垮塌严重，底板仅开挖成型，未衬砌，淤积堵塞严重。 ⑶ 放水设备卧管砌筑及勾缝质量差，卧管变形漏水。 ⑷ 水库无任何观测设施。 ⑸ 管理房成危房。 ⑹ 水库无防洪抢险通道。
***水库坝身填筑土料主要为粘土，土料填筑质量较差；大坝上游坝 面未护坡，大面积出现垮塌；溢洪道侧墙衬砌质量差，水毁严重，底板未 工程 进行衬砌，淤积严重，影响行洪；放水设备未建在基岩上，砌筑质量差。 质量 鉴于大坝、溢洪道、放水设备等主要建筑物的施工质量大部分未达到 评价 规范要求，运行中已暴露出严重的质量问题，影响工程安全，导致水库不 能正常蓄水、故将工程现状质量定为不合格。 大坝 安全 分析 评价
1
大坝上游坝面在 345.562m 以下为块石压脚，以上坝坡无护坡措施，现场检 查发现：上游坝坡出现垮塌现象严重，最大垂直临空面为 1.1m；下游坝面未护 坡，被雨水冲刷凹凸不平，沟槽纵横交错；大坝坝顶沉降，高度与宽度不一，最 宽处 4.0m，最窄处 2.5m，右坝端坝顶高程为 349.59m，坝顶中部 349.701m，左 大坝 坝端坝顶高程为 349.807m。 现场 安全 溢洪道：布置在大坝的左分垮塌，底板仅开挖成型，未衬砌，淤积堵塞严重。 放水设备为由石质卧管和涵管组成，经现场检查，发现卧管变形，卧管勾缝 有脱落现象，卧管漏水严重，为了让水库正常蓄水，在涵管进口处（长 1.0m） 用砼进行了封堵。

XX水库大坝安全鉴定综合评价报告一 XX水库基本情况1工程概况1.1XX水库位于浙江省宁波奉化市境内，坝址位于奉化江支流剡江上游，属甬江流域，距宁波市47km，在溪口镇上游7km处。

坝址以上集雨面积176.0km2，总库容1.503亿m3。

水库保护坝址以下溪口镇、萧王庙和江口街道约15万人口，剡江两岸10万亩农田，以及甬温高速公路等。

配合横、皎口水库等工程解决奉化市、鄞州区东南和镇海区共67.4万亩农田的灌溉及城市供水，减轻鄞奉平原40余万亩农田的洪涝威胁。

是一座以防洪、灌溉为主，结合发电、供水、养殖、旅游等综合利用的大（2）型水利枢纽工程，是奉化江流域三大水利骨干工程之一。

枢纽工程由拦河大坝、坝顶溢洪闸、泄洪放空洞、发电输水洞、坝后式电站等组成（枢纽平面布置见附图1）。

工程于1978年5月动工兴建，1985年9月工程竣工验收。

大坝于1983年5月封孔蓄水，电站于1984年4月30日并网投运。

工程管理机构为奉化市XX水库管理局。

1.2枢纽工程主要特性指标：1.2.1工程等级与防洪标准XX水库总库容1.503亿m3，按《防洪标准》GB50201-94和《水利水电工程等级划分及洪水标准》SL252-2000确定本工程规模为大（2）型。

水库枢纽工程为Ⅱ等工程，主要建筑物拦河坝、溢洪闸、泄洪放空洞、发电输水洞为2级建筑物，电站为3级建筑物。

水库防洪标准按100年一遇洪水设计，10000年一遇洪水校核，保坝洪水为PMF，下游防洪标准为20年一遇。

本次安鉴洪水复核设计标准为100年一遇，校核标准为10000年一遇。

1.2.2 水库水位(黄海基面)与相应库容1.2.3 主要工程建筑物特征参数2工程建设情况2.1 建设经过XX水库于1978年经水利电力部（78）水电规字第23号文正式批准兴建，设计由浙江省水利水电勘测设计院完成。

大坝初设为浆砌块石重力坝，1979年水利部（79）水规字第45号文改为混凝土重力坝。

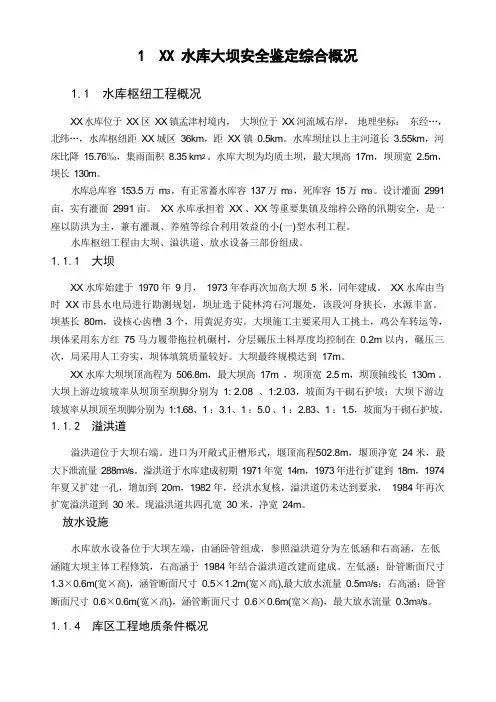

1.1 水库枢纽工程概况XX 水库位于XX 区XX 镇孟津村境内，大坝位于XX 河流域右岸，地理坐标：东经…，北纬…，水库枢纽距XX 城区36km，距XX 镇0.5km。

水库坝址以上主河道长3.55km，河床比降15.76‰，集雨面积8.35 km2 。

水库大坝为均质土坝，最大坝高17m，坝顶宽2.5m，坝长130m。

水库总库容153.5 万m3 ，有正常蓄水库容137 万m3 ，死库容15 万m3 。

设计灌面2991 亩，实有灌面2991 亩。

XX 水库承担着XX 、XX 等重要集镇及绵梓公路的汛期安全，是一座以防洪为主，兼有灌溉、养殖等综合利用效益的小(一)型水利工程。

水库枢纽工程由大坝、溢洪道、放水设备三部份组成。

1.1.1 大坝XX 水库始建于1970 年9 月，1973 年春再次加高大坝5 米，同年建成。

XX 水库由当时XX 市县水电局进行勘测规划，坝址选于陡林湾石河堰处，该段河身狭长，水源丰富。

坝基长80m，设核心齿槽3 个，用黄泥夯实。

大坝施工主要采用人工挑土，鸡公车转运等，坝体采用东方红75 马力履带拖拉机碾村，分层碾压土料厚度均控制在0.2m 以内，碾压三次，局采用人工夯实，坝体填筑质量较好。

大坝最终规模达到17m。

XX 水库大坝坝顶高程为506.8m，最大坝高17m ，坝顶宽2.5 m，坝顶轴线长130m 。

大坝上游边坡坡率从坝顶至坝脚分别为1: 2.08 、1:2.03，坡面为干砌石护坡；大坝下游边坡坡率从坝顶至坝脚分别为1:1.68、1 ：3.1、1 ：5.0 、1 ：2.83、1 ：1.5，坡面为干砌石护坡。

1.1.2 溢洪道溢洪道位于大坝右端。

进口为开敞式正槽形式，堰顶高程502.8m，堰顶净宽24 米，最大下泄流量288m3/s。

溢洪道于水库建成初期1971 年宽14m，1973 年进行扩建到18m，1974 年夏又扩建一孔，增加到20m，1982 年，经洪水复核，溢洪道仍未达到要求，1984 年再次扩宽溢洪道到30 米。
