乙醇及水的精馏塔设计
首先，需要确定乙醇和水的混合物的物理性质。

乙醇和水的沸点非常
接近，因此在设计精馏塔时，必须考虑适当的操作条件，以便有效地分离
乙醇和水。

在精馏塔的设计过程中，首先需要选择适当的塔型。

常见的乙醇和水
的分离塔包括简单塔和精馏塔。

简单塔由一个塔板组成，可用于低温分离，而精馏塔则包含多个塔板，可以提供更高的分离效率。

其次，需要考虑精馏塔的高度。

精馏塔的高度决定了分离的效率。

通
常情况下，精馏塔的高度越高，分离效率越高。

然而，高塔会增加成本和
能耗，因此需要在效率和经济性之间做权衡。

此外，需要选择适当的回流比。

回流比是指流经塔板上部的液体返回
到塔底的比例。

适当的回流比可以提高分离效率，但过高的回流比可能导
致能耗过高。

还需要考虑乙醇和水的进料浓度。

通常情况下，浓度较高的进料可以
提高分离效果，但也会增加能耗。

因此，需要找到一个经济和效率之间的
平衡点。

在设计乙醇和水的精馏塔时，还需要考虑传热和传质方面的问题。

特
别是在塔内的塔板上，需要考虑适当的传热和传质设备，以确保有效的分离。

最后，需要进行塔的热力学计算和模拟，以评估设计的可行性和最佳
性能。

这可以通过使用软件模拟工具，如Aspen Plus、CHEMCAD等来完成。

综上所述，乙醇及水的精馏塔设计需要考虑塔的类型、高度、回流比、进料浓度等因素。

通过综合考虑这些关键参数，可以设计出经济、高效的
乙醇和水精馏塔，满足工业生产的需求。

分离乙醇—水混合液的筛板精馏塔设计This model paper was revised by the Standardization Office on December 10, 2020课题名称：化工课程设计任务书系别：化环学院专业：化工2班学号：姓名：指导教师：时间：2011年12月01-16日附化工原理—化工设备机械基础课程设计任务书-1专业化工班级 0409402 设计人一. 设计题目分离乙醇—水混合液的筛板精馏塔设计二. 原始数据及条件生产能力：年处理量8万吨（开工率300天/年），每天工作24小时；原料：乙醇含量为20%（质量百分比，下同）的常温液体；分离要求：塔顶，乙醇含量不低于90%，塔底，乙醇含量不高于 8%；操作条件：三. 设计要求：（一）编制一份设计说明书，主要内容包括：1. 前言2. 设计方案的确定和流程的说明3. 塔的工艺计算4. 塔和塔板主要工艺尺寸的设计a. 塔高、塔径及塔板结构尺寸的确定b. 塔板的流体力学验算c. 塔板的负荷性能图5. 附属设备的选型和计算6. 设计结果一览表7. 注明参考和使用的设计资料8. 对本设计的评述或有关问题的分析讨论。

（二）绘制一个带控制点的工艺流程图（2#图）（三）绘制精馏塔的工艺条件图（1#图纸）四. 设计日期：2011年 12月01日至 2011 年12 月16日五. 指导教师：谭志斗、石新雨推荐教材及主要参考书：1.王国胜, 裴世红，孙怀宇. 化工原理课程设计. 大连：大连理工大学出版社，20052.贾绍义，柴诚敬.化工原理课程设计. 天津：天津科学技术出版社，2002.3、马江权，冷一欣. 化工原理课程设计. 北京：中国石化出版社，2009.4、《化工工艺设计手册》，上、下册;5、《化学工程设计手册》；上、下册;6、化工设备设计全书编辑委员会.化工设备设计全书-塔设备；化学工业出版社：北京. 2004，017、化工设备设计全书编辑委员会.化工设备设计全书-换热器；化学工业出版社：北京. 2004，018、化工设备设计全书编辑委员会.化工设备设计全书-管道；化学工业出版社：北京. 2004，019.陈敏恒. 化工原理(第三版). 北京：化学工业出版社，2006目录第一章设计方案简介精馏的基本原理是根据各液体在混合液中的挥发度不同，采用多次部分汽化和多次部分冷凝的原理来实现连续的高纯度分离。

武汉工程大学邮电与信息工程学院课程设计说明书论文题目：乙醇-水分离过程板式精馏塔设计学号：学生姓名：专业班级：指导教师：总评成绩：2009 年 6月 10 日摘要乙醇―水是工业上最常见的溶剂，也是非常重要的的化工原料之一，是无色、无毒、无污染性和腐蚀性小的液体混合物。

因其良好的理化性能，广泛地应用于国民经济的许多部门。

因此，研究、设计和改进乙醇―水体系的精馏设备非常有必要。

本设计是对《化工原理》及有关已学课程学习的一个总结，这一设计过程中的主要内容有：物料衡算、热量衡算、塔体工艺设计、塔板工艺设计、塔附属设备设计以及部分机械设计。

关键词：乙醇―水；精馏塔设计；附属设备设计；机械设计；AbstractEthanol-water is one of the most common industrial solvents and important chemical raw materials, which is colorless、non-toxic、non-pollution and little corrosive liquid mixture. Due to its good physical and chemical properties, widely used in many sectors of the national economy. Therefore, the research、design and improve the distillation equipment of ethanol - water system is necessary. This process of designing the main content Material balance, Energy balance, the tower process of design, process design tray, ancillary equipment design as well as some mechanical design.Key words: ethanol – water; distillation tower design; ancillary equipment design; mechanical design第一章综述1.1前言化工生产中所处理的原料，中间产物，粗产品几乎都是由若干组分组成的混合物，而且其中大部分都是均相物质。

工艺流程乙醇精馏塔毕业设计目录摘要................................................................................................... 错误!未定义书签。

Abstract ............................................................................................... 错误!未定义书签。

第一章绪论 (1)1.1 设计的目的和意义 (1)1.2 产品的性质及用途 (1)1.2.1 物理性质 (1)1.2.2 化学性质 (2)1.2.3 乙醇的用途 (2)第二章工艺流程的选择和确定 (3)2.1 粗乙醇的精馏 (3)2.1.1 精馏原理 (3)2.1.2 精馏工艺和精馏塔的选择 (3)2.2 乙醇精馏流程 (5)第三章物料和能量衡算 (7)3.1 物料衡算 (7)3.1.1 粗乙醇精馏的物料平衡计算 (7)3.1.2 主塔的物料平衡计算 (8)3.2 主精馏塔能量衡算 (9)3.2.1 带入热量计算 (9)3.2.2 带出热量计算 (10)3.2.3 冷却水用量计算 (10)第四章精馏塔的设计 (11)4.1 主精馏塔的设计 (11)4.1.1 精馏塔全塔物料衡算及塔板数的确定 (11)4.1.2 求最小回流比及操作回流比 (12)4.1.3 气液相负荷 (12)4.2 求操作线方程 (12)4.3 图解法求理论板 (13)4.3.1 塔板、气液平衡相图 (13)4.3.2 板效率及实际塔板数 (14)4.4 操作条件 (14)4.4.1 操作压力 (14)4.4.2 混合液气相密度 (15)4.4.3 混合液液相密度 (16)4.4.4 表面张力 (16)4.5 气液相流量换算 (19)第五章塔径及塔的校核 (21)5.1 塔径的计算 (21)5.2 溢流装置 (23)5.2.1 堰长 (23)5.2.2 出口堰高 (23)5.2.3 弓形降液管的宽度和横截面积 (23)5.2.4 降液管底隙高度 (24)5.3 塔板布置 (24)5.4 浮阀数目与排列 (24)5.5 气相通过浮阀塔板的压降 (26)5.6 淹塔 (27)5.7 塔板负荷性能图 (28)5.7.1 雾沫夹带线 (28)5.7.2 液泛线 (29)5.7.3 液相负荷上限线 (30)5.7.4 漏液线 (30)5.7.5 液相负荷下限线 (31)第六章塔附件设计 (34)6.1 接管设计 (34)6.2 壁厚 (35)6.3 封头 (35)6.4 裙座 (35)6.5 塔高的计算 (35)6.5.1 塔的顶部空间高度 (35)6.5.2 塔的底部空间高度 (36)6.5.3 塔立体高度 (36)第七章总结 (37)致谢 (38)参考文献............................................................................................. 错误!未定义书签。

塔板式精馏塔设计(图文表)（一）设计方案的确定本设计任务为乙醇-水混合物。

设计条件为塔顶常压操作，对于二元混合物的分离，应采用连续精馏流程。

酒精精馏与化工精馏过程不同点就在于它不仅是一个将酒精浓缩的过程，而且还担负着把粗酒精中50多种挥发性杂质除去的任务，所以浓缩酒精和除去杂质的过程在酒精工业中称为精馏。

物料中的杂质基本上是在发酵过程中生成的，只是很少数的杂质是在蒸煮和蒸馏过程中生成的。

本次设计的精馏塔用板式塔，内部装有塔板、降液管、各种物料的进出口及附属结构（如全凝器等）。

此外，在塔板上有时还焊有保温材料的支撑圈，为了方便检修，在塔顶还装有可转动的吊柱。

塔板是板式塔的主要构件，本设计所用的塔板为筛板塔板。

筛板塔的突出优点是结构简单造价低，合理的设计和适当的操作能使筛板塔满足要求的操作弹性，而且效率高，并且采用筛板可解决堵塞问题，还能适当控制漏液。

设计中采用泡点进料，将原料液通过预热器加热至泡点后送人精馏塔内。

塔顶上升蒸汽采用全凝器冷凝，冷凝液在泡点下一部分回流至塔内，其余部分经产品冷却器冷却后送至储罐。

该物系属不易分离物系，最小回流比较小，采用其1.5倍。

设计中采用图解法求理论塔板数，在溢流装置选择方面选择单溢流弓形降液管。

塔釜采用间接蒸汽加热，塔顶产品经冷却后送至储罐。

（二）精馏塔的物料衡算1.原料液及塔顶、塔底产品的摩尔分率乙醇的摩尔质量 M 乙醇=46kg/kmol纯水的摩尔质量 M 水 =18kg/kmolx F =18/65.046/35.046/35.0+=0.174x D =18/1.046/9.046/9.0+=0.779x W =46/995.018/005.018/005.0+=0.0022.原料液及塔顶、塔底产品的平均摩尔质量M F =0.174×46＋18×(1-0.174)= 22.872 kg/kmol M D =0.779×46＋18×(1-0.779)= 39.812 kg/kmol M W =0.002×46＋18×(1-0.002)= 18.056 kg/kmol3.物料衡算 D=30024812.3948000000⨯⨯=167.454 kmol/hF=D+WF ·x F =D ·x D +W ·x W解得 F=756.464 kmol/h W=589.01 kmol/h｛（三）塔板数的确定1.回流比的选择由任务书提供的乙醇-水物系的气液平衡数据绘出x-y 图；由于设计中选用泡点式进料，q=1，故在图中对角线上自点a（x D,x D）作垂线，与Y轴截距oa=x D/(R min+1)=0.415 即最小回流比R min=x D/oa-1=0.877取比例系数为1.5，故操作回流比R为R=1.5×0.877=1.3162.精馏塔的气液相负荷的计算L=RD=1.316×167.454=220.369 kmol/hV=L+D=(R+1)D=2.316×167.454=387.823 kmol/h L ’=L+qF=220.369+756.464=976.833 kmol/h V ’=V+(q-1)F=V=387.823 kmol/h3.操作线方程精馏段操作线方程为 y=1+R R x+11+R x D =1316.1316.1+x+11.3161+×0.779即：y=0.568x+0.336提馏段操作线方程为y=F q D R qF RD )1()1(--++x-F q D R DF )1()1(--+-x W=1.316*167.454+1*756.464(1.316+1)*167.454x-756.464167.454(1.3161)*167.454-+×0.002 即：y=2.519x-0.0034.采用图解法求理论塔板数塔顶操作压力P D=101.3 KPa单板压降△P=0.7 kPa进料板压力P F=0.7×18+101.3=113.9 kPa塔底操作压力P W=101.3+0.7×26=119.5 kPa精馏段平均压力P m=(101.3+113.9)/2=107.6 kPa 压力P m=(113.9+119.5)/2=116.7 kPa2.操作温度计算计算全塔效率时已知塔顶温度t D=78.43 o C进料板温度 t F=83.75 o C塔底温度t W=99.53 o C精馏段平均温度t m=(t D+t F)/2=(78.43+83.75)/2=81.09 o C提馏段平均温度t m=(t W+t F)/2=(99.53+83.75)/2=91.64 o C3.平均摩尔质量计算塔顶平均摩尔质量计算由x D=y1=0.779 查上图可得x1=0.741M VDm=0.779×46+(1-0.779)×18=39.812 g/molM LDm=0.741×46+(1-0.741)×18=38.748 g/mol进料板平均摩尔质量计算 t f=83.74 o C由y F=0.518 查上图可得x F=0.183M VFm =0.518×46+(1-0.518)×18=32.504 g/mol M LFm =0.183×46+(1-0.183)×18=23.124 g/mol 精馏平均摩尔质量M Vm =( M VDm + M VFm )/2=36.158 g/molM Lm =( M LDm + M LFm )/2=30.936 g/mol4.平均密度计算气相平均密度计算由理想气体状态方程计算，即ρVm =RT PMv =)15.27309.81(314.8158.366.107+⨯⨯=1.321 kg/m 3 液相平均密度计算液相平均密度依1/ρLm =∑αi /ρi 计算 塔顶液相平均密度计算t D =78.43 o C 时 ρ乙醇=740 kg/m 3 ρ水=972.742 kg/m 3ρLDm =)742.972/1.0740/9.0(1+=758.14 kg/m 3进料板液相平均密度计算t F =83.75 o C 时 ρ乙醇=735 kg/m 3 ρ水=969.363 kg/m 3ρLFm =)363.969/636.0735/364.0(1+=868.554 kg/m 3塔底液相平均密度计算t W =99.53 o C 时 ρ乙醇=720 kg/m 3 ρ水=958.724 kg/m 3ρLWm =)724.958/995.0720/005.0(1 =957.137 kg/m 3精馏段液相平均密度计算ρLm =(ρLFm +ρLDm )/2=(758.14+868.554)/2=813.347 kg/m 3提馏段液相平均密度计算ρLm =(ρLFm +ρLWm ）/2=(957.137+868.554)/2=912.846 kg/m 35.液体平均表面张力计算液体平均表面张力依σLm =∑x i σi 计算塔顶液相平均表面张力计算t D =78.43时 σ乙醇=62.866 mN/m σ水=17.8 mN/m σLDm =0.779×17.8+0.221×62.886=84.446 mN/m 进料板液相平均表面张力计算t F =83.75时 σ乙醇=61.889 mN/m σ水=17.3 mN/m σLFm =0.183×17.3+0.817×61.889=53.729 mN/m 塔底液相平均表面张力计算t W =99.53时 σ乙醇=58.947 mN/m σ水=15.9 mN/m σLWm =0.005×15.9+0.995×58.947=58.732 mN/m 精馏段液相平均表面张力计算σLm =(84.446+53.729)/2=69.088 mN/m 提馏段液相平均表面张力计算σLm =(58.732+53.729)/2=56.231 mN/m6.液体平均粘度计算液体平均粘度依lgμLm=∑x i lgμi计算塔顶液相平均粘度计算t D=78.43o C时μ乙醇=0.364mPa·s μ水=0.455 mPa·slgμLDm=0.779lg(0.455)+0.221lg(0.364)=-0.363μLDm =0.436 mPa·s进料液相平均粘度计算t F=83.75 o C时μ乙醇=0.341mPa·s μ水=0.415 mPa·slgμLFm=0.183lg(0.415)+0.817lg(0.341)=-0.452μLFm=0.353 mPa·s塔底液相平均粘度计算t W=99.53 o C时μ乙醇=0.285mPa·s μ水=0.335 mPa·slgμLWm=0.002lg(0.335)+0.998lg(0.285)=-0.544μLWm=0.285 mPa·s精馏段液相平均粘度计算μLm=(0.436+0.353)/2=0.395 mPa·s提馏段液相平均粘度计算μLm=(0.285+0.353)/2=0.319 mPa·s（五）精馏塔的塔体工艺尺寸计算1.塔径的计算精馏段的气液相体积流率为V S =ρ3600VM =2.949 m 3/s L S =ρ3600LM =0.0023 m 3/s 查史密斯关联图，横坐标为Vh Lh (vlρρ)21=949.20023.0(321.1347.813) 1/2=0.0196取板间距H T =0.45m ，板上液层高度h L =0.06m ， 则H T -h L =0.39m 查图可得C 20=0.08 由C=C 20(20L σ)0.2=0.08(69.088/20)0.2=0.103u max =C (ρL -ρV )/ ρV =2.554 m/s取安全系数为0.7，则空塔气速为 u=0.7u max =1.788 m/sD=4V s /πu=788.1/14.3/949.2*4=1.39 m 按标准塔径元整后 D=1.4 m 塔截面积A T =(π/4)×1.42=1.539 ㎡ 实际空塔气速为 u=2.717/1.539=1.765 m/s 2.精馏塔有效高度的计算精馏段有效高度为Z 精=（N 精-1）H T =7.65 m 提馏段有效高度为Z 提=（N 提-1）H T =3.15 m在进料板上方开一人孔，其高度为 1m 故精馏塔的有效高度为 Z=Z 精+Z 提+1=7.65+3.15+1=11.8 m（六）塔板主要工艺尺寸的计算1.溢流装置计算因塔径D=1.4 m ，可选用单溢流弓形降液管 堰长l W =0.7×1.4=0.98 m 2.溢流强度i 的校核i=L h /l W =0.0023×3600/0.98=8.449≤100~130m 3/h ·m 故堰长符合标准 3.溢流堰高度h W平直堰堰上液层高度h ow =100084.2E （L h /l W ）2/3由于L h 不大，通过液流收缩系数计算图可知E 近似可取E=1h ow =100084.2×1×（L h /l W ）2/3=0.0119 mh W =h L -h ow =0.06-0.0119=0.0481 m 4.降液管尺寸计算查弓形降液管参数图，横坐标l W /D=0.7 可查得A f /A T =0.093 W d /D=0.151 故 A f =0.093A T =0.143 ㎡ W d =0.151W d =0.211 ㎡留管时间θ=3600A T H T /L H =27.64 s ＞5 s 符合设计要求5.降液管底隙高度h oh O =L h /3600l W u 0’=0.0023/0.98×0.08=0.03 m h W -h O =0.0481-0.03=0.0181 m ＞0.006 m 6.塔板布置塔板的分块 D=1400 mm ＞800 mm ，故塔板采用分块式。

分离乙醇水精馏塔设计含工艺流程图和塔设备图集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]分离乙醇-水的精馏塔设计设计人员：所在班级：化学工程与工艺成绩：指导老师：日期：化工原理课程设计任务书一、设计题目：乙醇---水连续精馏塔的设计二、设计任务及操作条件（1）进精馏塔的料液含乙醇35％（质量分数，下同），其余为水；（2）产品的乙醇含量不得低于90％；（3）塔顶易挥发组分回收率为99％；（4）生产能力为50000吨/年90％的乙醇产品；（5）每年按330天计，每天24小时连续运行。

（6）操作条件a）塔顶压强 4kPa （表压）b）进料热状态自选c）回流比自选d）加热蒸汽压力低压蒸汽（或自选）e）单板压降 kPa。

三、设备形式：筛板塔或浮阀塔四、设计内容：1、设计说明书的内容1）精馏塔的物料衡算；2）塔板数的确定；3）精馏塔的工艺条件及有关物性数据的计算；4）精馏塔的塔体工艺尺寸计算；5）塔板主要工艺尺寸的计算；6）塔板的流体力学验算；7）塔板负荷性能图；8）精馏塔接管尺寸计算；9）对设计过程的评述和有关问题的讨论；2、设计图纸要求；1）绘制生产工艺流程图（A2 号图纸）；2）绘制精馏塔设计条件图（A2 号图纸）；五、设计基础数据：1.常压下乙醇---水体系的t-x-y 数据；2.乙醇的密度、粘度、表面张力等物性参数。

一、设计题目：乙醇---水连续精馏塔的设计二、设计任务及操作条件：进精馏塔的料液含乙醇35％（质量分数，下同），其余为水；产品的乙醇含量不得低于90％；塔顶易挥发组分回收率为99％，生产能力为50000吨/年90％的乙醇产品；每年按330天计，每天24小时连续运行。

塔顶压强 4kPa （表压）进料热状态自选回流比自选加热蒸汽压力低压蒸汽（或自选）单板压降≤。

三、设备形式：筛板塔四、设计内容：1）精馏塔的物料衡算：原料乙醇的组成 xF＝＝原料乙醇组成塔顶易挥发组分回收率90％平均摩尔质量 MF =由于生产能力50000吨／年，.则 qn，F所以，qn，D2）塔板数的确定：甲醇—水属非理想体系，但可采用逐板计算求理论板数,本设计中理论塔板数的计算采用图解法。

分离乙醇-水的精馏塔设计设计人员：所在班级：化学工程与工艺成绩：指导老师：日期：化工原理课程设计任务书一、设计题目：乙醇---水连续精馏塔的设计二、设计任务及操作条件（1）进精馏塔的料液含乙醇35％（质量分数，下同），其余为水；（2）产品的乙醇含量不得低于90％；（3）塔顶易挥发组分回收率为99％；（4）生产能力为50000吨/年90％的乙醇产品；（5）每年按330天计，每天24小时连续运行。

（6）操作条件a）塔顶压强 4kPa （表压）b）进料热状态自选c）回流比自选d）加热蒸汽压力低压蒸汽（或自选）e）单板压降 kPa。

三、设备形式：筛板塔或浮阀塔四、设计内容：1、设计说明书的内容1）精馏塔的物料衡算；2）塔板数的确定；3）精馏塔的工艺条件及有关物性数据的计算；4）精馏塔的塔体工艺尺寸计算；5）塔板主要工艺尺寸的计算；6）塔板的流体力学验算；7）塔板负荷性能图；8）精馏塔接管尺寸计算；9）对设计过程的评述和有关问题的讨论；2、设计图纸要求；1）绘制生产工艺流程图（A2 号图纸）；2）绘制精馏塔设计条件图（A2 号图纸）；五、设计基础数据：1.常压下乙醇---水体系的t-x-y 数据；2.乙醇的密度、粘度、表面张力等物性参数。

一、设计题目：乙醇---水连续精馏塔的设计二、设计任务及操作条件：进精馏塔的料液含乙醇35％（质量分数，下同），其余为水；产品的乙醇含量不得低于90％；塔顶易挥发组分回收率为99％，生产能力为50000吨/年90％的乙醇产品；每年按330天计，每天24小时连续运行。

塔顶压强 4kPa （表压）进料热状态自选回流比自选加热蒸汽压力低压蒸汽（或自选）单板压降≤0.7kPa。

三、设备形式：筛板塔四、设计内容：1）精馏塔的物料衡算：原料乙醇的组成 xF＝＝0.1740原料乙醇组成 xD0.7788塔顶易挥发组分回收率90％平均摩尔质量 MF =由于生产能力50000吨／年，.则 qn，F所以，qn，D2）塔板数的确定：甲醇—水属非理想体系，但可采用逐板计算求理论板数,本设计中理论塔板数的计算采用图解法。

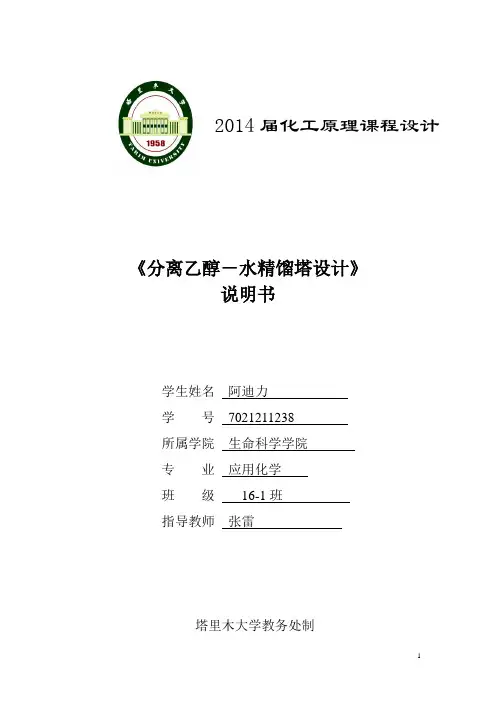

2014届化工原理课程设计《分离乙醇－水精馏塔设计》说明书学生姓名阿迪力学号**********所属学院生命科学学院专业应用化学班级16-1班指导教师张雷塔里木大学教务处制化工原理课程设计任务书专业班级学生姓名发题时间：2011 年11 月28 日一、设计题目：分离乙醇---水混合液的板式精馏塔工艺设计原始数据及条件：生产能力：年处理乙醇-水混合液37万吨原料：乙醇含量为25%（质量百分比，下同）的常温液体分离要求：塔顶乙醇含量不低于90%塔底乙醇含量不高于1%建厂地址：阿克苏地区库车县二、设计参数（1）设计规模：乙醇---水混合液处理量_51388kg/h（2）生产制度：年开工300天，每天三班8小时连续生产（3）原料组成：乙醇含量为25％（质量百分率，下同）（4）进料状况：含乙醇25%（质量百分比，下同）乙醇---水的混合溶液（泡点进料）（5）分离要求：塔顶乙醇含量不低于_90__%，塔底乙醇含量不大于__1___％，塔顶压力: 0.101325MPa (绝压），塔釜采用0.5 Mpa饱和蒸汽间接加热（表压）（6）建厂地区：大气压为760mmHg、自来水年平均温度为20℃的库车县。
