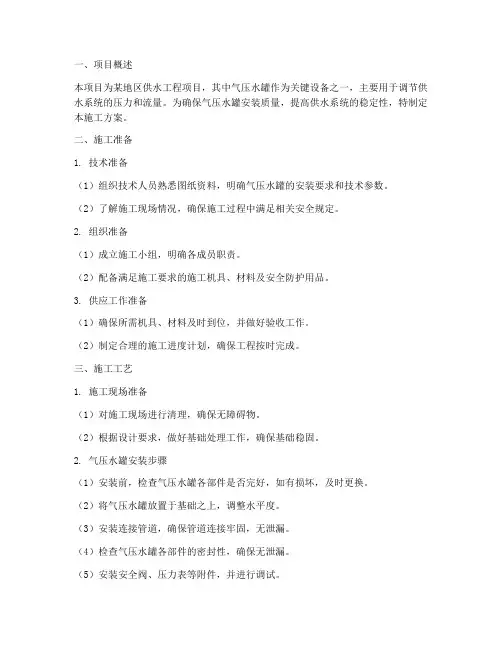

一、项目概述本项目为某地区供水工程项目，其中气压水罐作为关键设备之一，主要用于调节供水系统的压力和流量。
为确保气压水罐安装质量，提高供水系统的稳定性，特制定本施工方案。
二、施工准备1. 技术准备（1）组织技术人员熟悉图纸资料，明确气压水罐的安装要求和技术参数。
（2）了解施工现场情况，确保施工过程中满足相关安全规定。
2. 组织准备（1）成立施工小组，明确各成员职责。
（2）配备满足施工要求的施工机具、材料及安全防护用品。
3. 供应工作准备（1）确保所需机具、材料及时到位，并做好验收工作。
（2）制定合理的施工进度计划，确保工程按时完成。
三、施工工艺1. 施工现场准备（1）对施工现场进行清理，确保无障碍物。
（2）根据设计要求，做好基础处理工作，确保基础稳固。
2. 气压水罐安装步骤（1）安装前，检查气压水罐各部件是否完好，如有损坏，及时更换。
（2）将气压水罐放置于基础之上，调整水平度。
（3）安装连接管道，确保管道连接牢固，无泄漏。
（4）检查气压水罐各部件的密封性，确保无泄漏。
（5）安装安全阀、压力表等附件，并进行调试。
3. 检修通道设置（1）气压水罐四周应设置检修通道，通道宽度不宜小于0.6m。
（2）消防气压给水设备顶部至楼板或梁底的距离不宜小于0.6m。
4. 施工质量保证（1）严格按照施工规范和设计要求进行施工。
（2）加强施工过程中的质量控制，确保施工质量达到预期效果。
四、安全措施1. 严格遵守施工现场安全规定，确保施工人员安全。
2. 加强施工过程中的消防安全管理，确保施工安全。
3. 定期对施工机具、材料进行检查，确保其处于良好状态。
4. 施工过程中，注意防止高空坠落、物体打击等安全事故的发生。
五、施工进度安排根据工程实际情况，制定合理的施工进度计划，确保工程按时完成。
六、总结本气压水罐安装施工方案旨在确保施工质量，提高供水系统的稳定性。
在施工过程中，严格按照本方案执行，确保工程顺利进行。

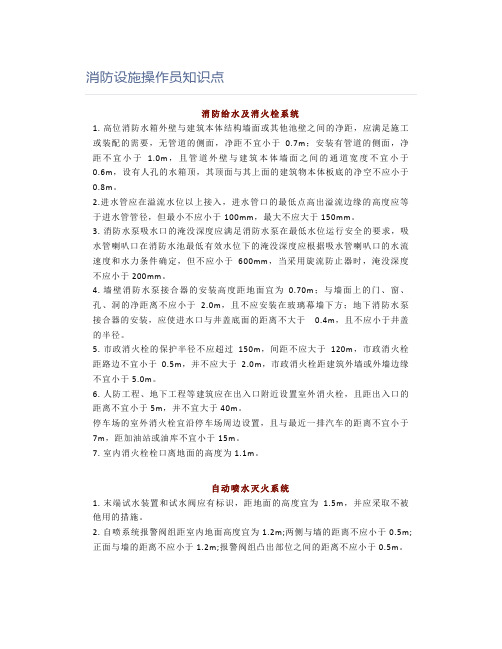

消防设施操作员知识点消防给水及消火栓系统1. 高位消防水箱外壁与建筑本体结构墙面或其他池壁之间的净距，应满足施工或装配的需要，无管道的侧面，净距不宜小于0.7m；安装有管道的侧面，净距不宜小于 1.0m，且管道外壁与建筑本体墙面之间的通道宽度不宜小于0.6m，设有人孔的水箱顶，其顶面与其上面的建筑物本体板底的净空不应小于0.8m。
2.进水管应在溢流水位以上接入，进水管口的最低点高出溢流边缘的高度应等于进水管管径，但最小不应小于100mm，最大不应大于150mm。
3. 消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求，吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定，但不应小于600mm，当采用旋流防止器时，淹没深度不应小于200mm。
4. 墙壁消防水泵接合器的安装高度距地面宜为0.70m；与墙面上的门、窗、孔、洞的净距离不应小于 2.0m，且不应安装在玻璃幕墙下方；地下消防水泵接合器的安装，应使进水口与井盖底面的距离不大于0.4m，且不应小于井盖的半径。
5. 市政消火栓的保护半径不应超过150m，间距不应大于120m，市政消火栓距路边不宜小于0.5m，并不应大于 2.0m，市政消火栓距建筑外墙或外墙边缘不宜小于5.0m。
6. 人防工程、地下工程等建筑应在出入口附近设置室外消火栓，且距出入口的距离不宜小于5m，并不宜大于40m。
停车场的室外消火栓宜沿停车场周边设置，且与最近一排汽车的距离不宜小于7m，距加油站或油库不宜小于15m。
7. 室内消火栓栓口离地面的高度为1.1m。
自动喷水灭火系统1. 末端试水装置和试水阀应有标识，距地面的高度宜为 1.5m，并应采取不被他用的措施。
2. 自喷系统报警阀组距室内地面高度宜为1.2m;两侧与墙的距离不应小于0.5m;正面与墙的距离不应小于1.2m;报警阀组凸出部位之间的距离不应小于0.5m。
3. 消防气压给水设备安装位置、进水管及出水管方向应符合设计要求；出水管上应设止回阀，安装时其四周应设检修通道，其宽度不宜小于0.7m，消防气压给水设备顶部至楼板或梁底的距离不宜小于0.6m。
消防供水设施的安装施工范本一、前言安装消防供水设施是确保建筑物火灾安全的重要措施之一。
为了保证消防供水设施的正常运行和有效应对火灾的能力，本文将介绍消防供水设施的安装施工范本。
二、施工准备1.明确施工任务和要求，按照设计文件和相关规范要求进行施工；2.组织专业技术人员进行施工方案编制，并报批；3.确定施工队伍和分工，并进行岗前培训；4.准备施工所需工具、设备和材料，并进行检查和验收；5.组织开展现场施工前的安全交底和现场环境保护措施的宣传。
三、施工流程1.消防供水管道安装（1）根据设计要求，进行管道铺设的布局和定位，并进行固定；（2）根据管道材质和直径要求，进行切割和连接；（3）进行管道支架和吊架的安装，并进行调整和校正；（4）进行管道的清洗和消毒，保证供水的卫生安全；（5）进行管道的保温和防腐处理；（6）进行管道的漏水测试和压力测试。
2.消防水泵安装（1）根据设计要求，选择合适的水泵型号和设备；（2）基础施工：进行水泵的放线和基础的开挖，进行灌注和固定；（3）安装施工：将水泵设备固定在基础上，并进行连接管道的安装；（4）进行水泵的接地和电气连接；（5）进行水泵的调试和试运行，确保正常工作。
3.消防水箱安装（1）选择合适的消防水箱型号和设备；（2）基础施工：进行水箱的支座的放线和基础的开挖，进行灌注和固定；（3）安装施工：将水箱设备固定在支座上，并进行连接管道的安装；（4）进行水箱的清洗和消毒，保证供水的卫生安全；（5）进行水箱的液位调整和测量，确保正常运行。
四、施工质量控制1.施工过程中，进行现场检查和巡视，确保施工符合规范要求；2.对施工人员进行技术培训，提高施工质量和安全意识；3.进行关键节点的质量检测，如管道的连接、水泵的调试等；4.及时处理施工过程中出现的问题和隐患，确保施工质量。
五、施工安全措施1.施工过程中，严格遵守施工安全规范和操作规程；2.合理设置安全警示标识，保障工人和现场人员的安全；3.定期进行现场安全检查和教育培训，提高施工人员的安全意识；4.及时消除施工现场的安全隐患，确保施工安全。
消防气压给水设备定义：消防气压给水设备通常由气压水罐、水泵机组、电控柜及辅件组成。
在水泵启、停状态均能向消防管网供水的设备。
分类:1)按气压水罐工作形式分为(1)补气式消防气压给水设备(2)胶囊式消防气压给水设备(3)氮气顶压消防气压给水设备(2)按是否设有消防泵组分为a.设有消防泵组的普通消防气压给水设备b.不设消防泵组的应急消防气压给水设备设计选用要点:1) 气压水罐的创造单位应持有压力容器创造许可证或者注册书，并具备健全的质量管理体系和制度。
2)设备的外购配套件须有产品合格证并经入场检验合格后方可使用。
设备的气压水罐、水泵机组、电器元件等构成部件，应在检验合格后方可组装使用。
在使用现场组装的设备，可在现场检验整机性能。
3)应持有有关部门签发的生产许可证。
4)选用本项产品时，应对下列各项提出要求：设备组成、设备分类、设备工作压力、设备设计流量、气压罐规格数量、设备材料、卫生要求。
5)设备整体结构、水管路、气管路及电器路线的布置应合理，应留有安装维修空间便于操作。
6)设备的管路上应设置安全阀，其开启压力不大于最高的工作压力的 1.1 倍。
7) 消防与生活(生产)共用设备必须有单独的消防出水口。
[1][2]工况：合用于直接抽取市政管网水源作消防供水的场合；合用于生活、消防合用一套给水设备的场合；合用于对消防供水压力、对消防巡检及其他方面有特殊要求的场合；可提高消防用水的实际使用效果。
施工、安装要点:1)、消防气压给水设备的气压罐，其容积、气压、水位及工作压力应符合设计要求。
2)、消防气压给水设备上的安全阀、压力表、泄水管、水位指示器等的安装应符合产品使用说明书的要求。
3)、消防气压给水设备安装位置、进水管及出水管方向应符合设计要求；安装时其四周应设检修通道，其宽度不应小于 0.7m，消防气压给水设备顶部至楼板或者梁底的距离不得小于 1.0m。
4)、设备到现场须拆箱清点。
安装就位须找平、灌浆。
管路连接与电控接线须对照图纸，核对无误。

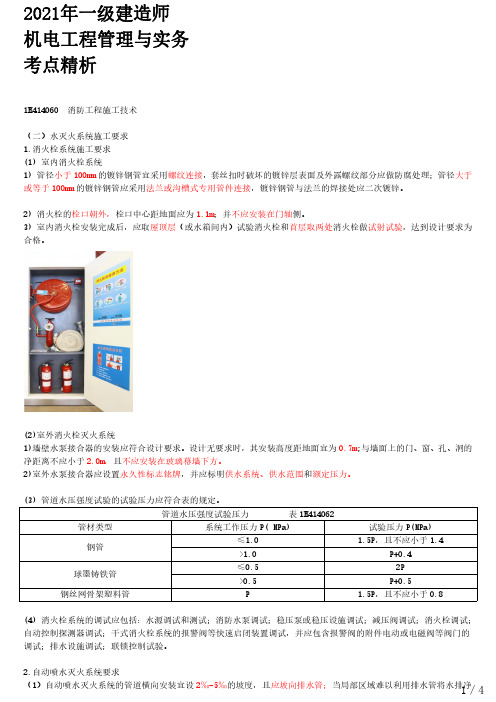

2021年一级建造师机电工程管理与实务考点精析1H414060消防工程施工技术（二）水灭火系统施工要求1.消火栓系统施工要求(1)室内消火栓系统1)管径小于100mm 的镀锌钢管宜采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理；管径大于或等于100mm 的镀锌钢管应采用法兰或沟槽式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。
2)消火栓的栓口朝外，栓口中心距地面应为1.1m ；并不应安装在门轴侧。
3)室内消火栓安装完成后，应取屋顶层（或水箱间内）试验消火栓和首层取两处消火栓做试射试验，达到设计要求为合格。
(2)室外消火栓灭火系统1)墙壁水泵接合器的安装应符合设计要求。
设计无要求时，其安装高度距地面宜为0.7m ;与墙面上的门、窗、孔、洞的净距离不应小于2.0m，且不应安装在玻璃幕墙下方。
2)室外水泵接合器应设置永久性标志铭牌，并应标明供水系统、供水范围和额定压力。
(3)管道水压强度试验的试验压力应符合表的规定。
管道水压强度试验压力表1H414062管材类型系统工作压力P(MPa)试验压力P(MPa)钢管≤1.0 1.5P，且不应小于1.4>1.0P+0.4球墨铸铁管≤0.52P >0.5P+0.5钢丝网骨架塑料管P 1.5P，且不应小于0.8(4)消火栓系统的调试应包括：水源调试和测试；消防水泵调试；稳压泵或稳压设施调试；减压阀调试；消火栓调试；自动控制探测器调试；干式消火栓系统的报警阀等快速启闭装置调试，并应包含报警阀的附件电动或电磁阀等阀门的调试；排水设施调试；联锁控制试验。
2.自动喷水灭火系统要求（1）自动喷水灭火系统的管道横向安装宜设2‰-5‰的坡度，且应坡向排水管；当局部区域难以利用排水管将水排净1／4时，应采取相应的排水措施。
（2）消防水泵水泵的出口管上应安装止回阀、控制阀和压力表，或安装控制阀、多功能水泵控制阀和压力表；系统的总出水管上还应安装压力表和泄压阀。
DQFK气体顶压消防给水设备操作指导书DQFK系列气体顶压消防给水设备，是根据“”消防气体顶压消防给水设备标准，研究开发的一代消防自动供水设备。
1.气体顶压消防给水设备的组成、性能、工作原理a.设备的组成它由控制柜、稳压泵组、气压罐、高压气瓶组、汇气管路、空压机、供水管道、各种仪器、仪表、管道阀门等组成。
b.设备性能及工作原理该设备具有平时维持日常消防管网压力和消防运行两种状态下持续按设定压力供水的设备。
当接到消防信号时，设备在不依靠外力的情况下，自动打开高压气瓶组，将水罐内的消防用水置换出来，满足十分钟的消防供水。
设备备有紧急启动按钮，在紧急情况下，可打开紧急按钮，将高压氮气打开旁通阀将罐内的消防用水置换出，是重要场所、设施应急消防供水的必备设备。
该设备是我公司的专利产品，国家专利号：ZL 2009 2001 .其技术规范，已通过国家消防检测中心检验，各项技术指标均达到国内同类产品的先进水平。
2．应用范围及安装条件所有消火栓、自动喷淋、消火栓喷淋合用等重要单位的消防供水系统，无高位水箱的低层建筑。
泵房能达到有关技术参数并能容纳下机组的所有场地都可安装。
设备型号表示方法：D Q F K—/5—3气体顶压消防供水设备水流量L/S 消防顶压置水容积供水压力Mpa3、基本技术参数(1)流量调节范围：5-30L/s(2)气压水罐容积： 3、6、8、12、15、18、24m3(3)压力调节：控制电机最大容量：15KW(5)压力调节精度：<（6）启动方式：软启动、全压或降压启动（7）控制方式：自动、手动（8）适应温度：0℃-40℃（9）噪音：< 80db（10）电源：24V 220V 380V 50HZ4．设备操作程序A. 操控柜和供水系统调试操作流程步骤（1）控制柜通电检查，应在不带电机的情况下进行。
设备安装完毕，按照设计要求，将各仪表参数设置、整定好。
对管路系统进行清理吹扫，避免杂质进入管网造成设备损坏。
气体顶压应急消防气压给水设备规范用于屋顶受条件限制，因为空间、承载等限制，不方便设置高位消防水箱的情况。
规范依据：《喷规》10.3.3 采用临时高压给水系统的自动喷水灭火系统，当按现行国家标准《消防给水及消火栓系统技术规范》的规定可不设置高位消防水箱时，系统应设气压供水设备。
气压供水设备的有效水容积，应按系统最不利处4只喷头在最低工作压力下的5min用水量确定。
干式系统、预作用系统设置的气压供水设备，应同时满足配水管道的充水要求。
条文说明：对于一些建筑高度不高的民用建筑，或者屋顶无法设置高位消防水箱的工业建筑，本条提出允许采用气压供水设备代替高位消防水箱。
即：置换水容积为Q=K=80*=56.6L/minV=4*Q*T=4*56.6L/min*5=4*282L=1128L=1.28m³具体哪些场景可以使用呢？《消水规》6.1.9 室内采用临时高压消防给水系统时，高位消防水箱的设置应符合下列规定：1 高层民用建筑、总建筑面积大于10000㎡且层数超过2层的公共建筑和其他重要建筑，必须设置高位消防水箱；2 其他建筑应设置高位消防水箱，但当设置高位消防水箱确有困难，且采用安全可靠的消防给水形式时，可不设高位消防水箱，但应设稳压泵；3 当市政供水管网的供水能力在满足生产、生活最大小时用水量后，仍能满足初期火灾所需的消防流量和压力时，市政直接供水可替代高位消防水箱。
一、设备组成：1、压力罐，上有两个电接点压力表，分别控制气泵启泵、停和氮气启动瓶电磁阀。
（1）气室：用于日常稳压（由大、小启泵供气）和火灾时快速充气补压。
（2）稳压水容积：用于补充管网日常泄漏（随着管网的泄露，气室容积会替换稳压水容积部分），始终维持稳压水水量。
（3）置换水容积：有大气泵和供气瓶驱动，满足火灾时，10分钟的应急消防水源供给。
（4）保护水容积：部分充当消防主泵启动前的补充水量，同时保证火灾时，气体不会进行系统管网。
2、稳压泵系统，由磁翻板液位计控制，维持罐体内有一定的有压水位3、气泵，维持平时系统压力，火灾时大气泵配合配合为系统快速增压4、氮气瓶系统，（由气压罐上的另一个电接点压力控制）火灾时，由瓶头电磁阀跳针刺破启动瓶膜片，带动供气加压瓶投入使用，（配合大气泵）快速为系统加压，把气压罐里的水迅速打到管道内，以保证10分钟的应急消防水源供给。
自动喷水灭火系统施工及验收规范GB50261-96１总则1.0.1 为保障自动喷水灭火系统（或简称系统）的施工质量和使用功能，减少火灾危害，保护人身和财产安全，制定本规范。
1.0.2 本规范适用于建筑物、构筑物设置的自动喷水灭火系统的施工、验收及维护管理。
1.0.3 自动喷水灭火系统的施工、验收及维护管理，除执行本规范的规定外，尚应符合国家现行的有关标准、规范的规定。
２术语2.0.1 准工作状态 condition of prepare operating自动喷水灭火系统设备性能及使用条件符合有关技术要求，发生火灾时，能立即动作、喷水灭火的状态。
2.0.2 系统组件 system components组成自动喷水灭火系统的喷头、报警阀、水力警铃、压力开关、水流指示器等专用产品的统称。
2.0.3 监测及报警控制装置 equipments for supervisery and alarm control services对自动喷水灭火系统的某些部位进行监控并能发出控制信号和报警信号的装置。
2.0.4 稳压泵 pressure maintenance pumps能使自动喷水灭火系统的压力保持在设计工作压力范围内的一种专用水泵。
2.0.5 喷头防护罩 sprinkler guards and shields保护喷头在使用中免遭机械性损伤，但不影响喷头动作、喷水灭火性能的一种专用罩。
2.0.6 取消2.0.7 末端试水装置 end water-test equipments安装在系统管网或分区管网的末端，检验系统启动、报警或联动功能的装置。
３施工准备3.0.1 自动喷水灭火系统的施工应由通过专业培训、考核合格，并经审核批准的施工队伍承担。
3.0.2 自动喷水灭火系统施工前应具备下列条件：3.0.2.1 设备平面布置图、系统图、安装图等施工图及有关技术文件应齐全；3.0.2.2 设计单位应向施工单位进行技术交底；3.0.2.3 系统组件、管件及其它设备、材料，应能保证正常施工；3.0.2.4 施工现场及施工中使用的水、电、气应满足施工要求，并应保证连续施工。
消防供水设施的安装施工模版一、引言在城市建设和建筑物设计中，消防供水设施是至关重要的一环。
它不仅能够有效地应对火灾发生时的紧急情况，还能保障人民生命财产的安全。
为了确保消防供水设施的安装施工工作的顺利进行，本文提供了一个详细的施工模版，包含设备安装、管道铺设、电气接线、系统测试和调试等工作，以指导施工人员进行操作。
二、施工准备1. 设计方案评审：施工前, 需要认真阅读和评审消防供水设施的设计方案，确保理解设计要求和施工工艺。
2. 施工人员培训：施工前，组织相关施工人员进行培训，包括设备操作、安全注意事项等。
3. 施工材料准备：准备好所需的施工材料，包括管道、阀门、泵站、配电箱等。
三、设备安装1. 设备安装位置确定：根据设计要求，确定设备的安装位置，并进行标志。
2. 泵站安装：根据设计方案，将泵站进行安装，并确保其固定可靠。
3. 配电箱安装：根据设计要求，将配电箱安装在指定位置，并连接好电源线。
4. 阀门安装：根据设计要求，将各类阀门进行安装，并进行好密封。
四、管道铺设1. 管道预埋：根据施工图纸，确定管道的预埋位置，并进行质量检查。
2. 管道安装：根据设计要求，将管道进行安装，并进行好连接，保证其紧密不漏水。
3. 支吊架安装：根据设计要求，安装好支吊架，确保管道的固定牢固。
五、电气接线1. 接线前的检查：在进行电气接线之前，需要检查电源线路的质量和稳定性，并确保与消防供水设施的电气接线要求一致。
2. 连接设备：根据设计要求，将各种电器设备进行连接，并进行好线路标识。
3. 接地设置：根据安全规定，对电气设备进行接地设置，并确保接地良好。
六、系统测试和调试1. 系统检查：对已安装的设备和管道进行全面的检查，确保安装质量达到设计要求。
2. 系统压力测试：对消防供水系统进行压力测试，检查各个部位的密封性和压力稳定性。
3. 系统调试：确保各个设备的正常运行和协调配合，包括泵站、阀门等的开关控制，防火门、喷淋系统等的运行状态。
消防供水设施的安装施工消防供水设施是指为了满足消防用水的需要，而专门设置和安装的一套设备和管线系统。
消防供水设施的安装施工工作十分重要，它直接关系到火灾事故的防控和灭火救援工作的效果。
下面将详细介绍消防供水设施的安装施工流程和注意事项。
一、施工前准备工作1. 施工前要进行相关方案和设计的论证，确保设计方案的合理性和可行性。
2. 施工前要培训施工人员，使其熟悉消防供水设施的安装要求和操作规程。
3. 施工前要进行现场勘察，了解施工环境和条件，为后续的施工提供必要的信息。
二、安装施工流程1. 布线铺设按照设计方案要求，将供水管线铺设在消防供水设施需要覆盖的区域内。
铺设过程中要注意管线的平直、垂直和水平度，保证供水管道的畅通和稳定性。
2. 管线连接在管线铺设完成后，进行管线连接工作。
首先，清理管线两端，确保管线内部无杂质。
然后，使用管接头和密封材料进行管线连接。
连接时要确保连接紧密，无任何泄漏点。
3. 安装设备根据设计方案要求，安装消防供水设备，例如水泵、消防水箱等。
在安装过程中，要注意设备的固定和连接，确保设备的稳定性和安全性。
4. 系统调试完成安装后，进行消防供水系统的调试工作。
首先，进行管道试压，确保管道的密封性和耐压性。
然后，逐个检查设备的运行情况，确保设备正常工作。
三、安装施工注意事项1. 遵守相关规范和标准在安装施工过程中，要严格遵循相关的国家规范和标准，确保施工质量和安全性。
2. 施工过程中保持良好的工作环境施工现场要保持清洁整齐，规范化管理工地垃圾和废弃物。
施工期间，要注意施工现场的通风和照明情况，确保施工人员的安全。
3. 施工质量把关在安装施工过程中，要随时检查和把关施工质量，确保管线的连接牢固，设备的安装正确，系统的运行正常。
4. 完成验收和记录在施工完成后，进行相关的验收工作，确保消防供水设施的功能正常。
同时，要做好施工记录和档案管理，为日后的维护和管理提供参考。
以上是关于消防供水设施安装施工的一些介绍和注意事项。
消防供水设施的安装施工范文消防供水设施的安装施工是保证建筑物消防安全的重要环节。
本文将介绍消防供水设施安装施工的主要步骤及注意事项。
一、前期准备工作1. 确定消防供水设施的设计方案和施工图纸。
2. 安排专业的消防工程施工队伍，确保施工人员具备相关证书和资质。
3. 制定详细的施工计划和时间安排，确保施工进度和质量。
二、设备和材料的准备1. 购买符合国家消防标准的消防供水设备和材料，包括消防水泵、水箱、管道等。
2. 检查所购设备和材料的质量和规格是否符合要求，并做好记录。
三、施工步骤1. 施工前的检查和准备：（1）核对施工图纸和设备清单，确保施工过程中不会遗漏任何步骤。
（2）清理施工现场，并设置施工区域的安全警示标志。
2. 安装消防水泵：（1）根据施工图纸确定消防水泵的安装位置和高度。
（2）按照水泵的安装要求，在地基上安装水泵基座，确保基座的平整和稳固。
（3）将水泵与进、出水管道连接，并根据图纸和要求进行正确的连接。
3. 安装消防水箱：（1）根据施工图纸确定消防水箱的安装位置和高度。
（2）在预定位置上设置水箱支架，并确保支架的稳固和牢固。
（3）将水箱安装到支架上，并与进、出水管道连接。
4. 安装消防管道：（1）根据施工图纸确定管道的布置和连接方式。
（2）将管道按照图纸和要求进行正确的布置和连接，确保管道的畅通和密封。
5. 进行压力测试和泄漏检查：（1）在施工完成后，进行消防供水设施的压力测试和泄漏检查。
（2）通过加压或抽真空来检查设施的工作状态和密封性能。
四、施工注意事项1. 严格按照施工图纸和设计要求进行施工，不得随意改动和调整。
2. 确保施工过程中的安全，加强对现场的管理和安全防范。
3. 保持施工现场的整洁和清理，及时清除施工垃圾和杂物。
4. 施工过程中遇到的问题和困难要及时汇报，并与设计师和监理单位进行沟通和协调。
总之，消防供水设施的安装施工是一项复杂而重要的工作。
只有严格按照相关规范和要求进行施工，才能保证消防供水设施的质量和安全性。
消防给水系统的安装调试、检测验收包括消防水池、消防水箱的施工、安装、系统检测、验收等内容。
供水设施安装包括消防水泵、消防气压给水设备、消防水泵接合器等及其附属管道的安装、调试和检测、验收。
1.消防水池、消防水箱的施工和安装，要应符合现行国家标准《给水排水构筑物工程施工及验收规范》 GB50141、《建造给水排水及采暖工程施工质量验收规范》 GB50242 的有关规定。
2.消防水池、消防水箱应设置于便于维护，通风良好、不结冰、不受污染的场所。
在寒冷的场所，消防水箱应保温或者在水箱间设置采暖(室内气温大于5℃)。
3.在施工安装时，消防水池及消防水箱的外壁与建造本体结构墙面或者其他池壁之间的净距，要满足施工、装配和检修的需要。
无管道的侧面，净距不宜小于 0.7m；有管道的侧面，净距不宜小于 1.0m,且管道外壁与建造本体墙面之间的通道宽度不宜小于 0.6m；设有人孔的池顶，顶板面与上面建造本体板底的净空不应小于 0.8m。
4.消防水箱采用钢筋混凝土时，在消防水箱的内部应贴白瓷砖或者喷涂瓷釉涂料。
采用其他材料时，消防水箱宜设置支墩，支墩的高度不宜小于600mm ，以便于管道、附件的安装和检修。
在选择材料时，除了考虑强度、造价、材料的自重、不易产生藻类外，还应考虑到消防水箱的耐腐蚀性(耐久性)。
适合做水箱的材料有许多种，最常见的材料有碳素钢、不锈钢、钢筋混凝土、玻璃钢、搪瓷钢板等材料，它们的优缺点如下：1)碳素钢板焊接而成的钢板水箱，内表面需进行防腐处理，并且防腐材料不得有碍卫生要求。
2)钢筋混凝土现场灌注的水箱，分量大，施工周期长，与配管边接处易漏水，清洗时表面材料易脱落。
3)搪瓷钢板水箱，水质不受污染，能防止钢板锈蚀，安装方便迅速，不受土建进度的限制，结构合理，坚固美观，不变形不漏水，合用性广。
4)玻璃钢水箱，不受建造空间限制，适应性强，分量轻，无锈蚀，不渗漏，外形美观，使用寿命短，保温性能好，安全可靠，安装方便，清洗维修简单。
消火栓给水系统安装低层建筑：扑救初期火灾高层建筑：满足自救需要一. 设置原则执行国家《建筑设计防火规范》，《高层民用建筑设计防火规范》。
例：第8.4.1条第4款：超过七层的单元式住宅，超过六层的塔式住宅、通廊式住宅、底层设有商业网点的单元式住宅。
(应设室内消防给水)二. 建筑内消火拴给水系统组成、组件及类型(一)组成及组件水枪、水龙带、消火拴、消防水喉、消防通道、水箱、消防水泵接合器、增压设备和水源。
1.水枪喷嘴口径：φ13，φ16，φ19mmDN φ与水龙带接口：用快速螺母连接。
2. 水龙带DN50mm，DN65mm麻质：抗折叠，质轻，水流阻力大q xh≤3l/s，φ16,DN50橡胶：易老化，质重，水流阻力小q xh＞3l/s，φ16，19，DN653.消火拴内扣式快速连接螺母+球形阀，单出口、双出口DN65，DN504.消防水喉——小口径拴25mm，喷嘴，φ6~8mm，L=20，25，30m工作压力：106Pa=103kPa=1MPa=10kg/cm2爆破压力：3×106Pa=3MPa=30kg/cm25’屋顶检验用拴5. 消火拴箱——玻璃门内置：消火拴、水枪、水龙带、水喉、消防报警及启泵装置设置：承重墙，明、暗、半暗6.消防水泵接合器作用：一端接室内消防管网，另一端可供消防车加压供水组成：闸门、安全阀、止回阀形式：地面、地下、墙壁式设置点：便于消防车接管供水地点；周围有15~40m范围内***水池。
7.消防给水管网环状，立管不变径。
低层可生活+消防，高层独立8.消防贮水设备及加压设备、水源初期火灾用水(10分钟)水箱，气压给水装置火灾连续用水水池可与生活贮水合用，但存不动用措施消防水泵水源(二)类型1.不设消防水箱及水泵的消火拴给水系统室外管网的压力及水量在任何时候均可满足室内消防要求2. 仅设水箱只保证火灾初期10分钟供水(室外水量及压力不足) 3. 设消防贮水箱、消火拴泵的消火拴系统 火灾延续时间内由室内保证消防用水量及水压 4. 分区供水的室内消火拴系统(高层) 分区原因：从便于灭火和系统安全考虑分区依据：最低处消火拴最大静水压力超过80mH 2O 时 分区方式：串联分区，并联分区三、设置要求1. 设有消火拴的建筑内，其各层均应设置(无可燃物的设备层除外)；2. 设在明显、易于取用的地点(走廊、楼梯间、大厅入口处)；3. 保证有二只水枪的充实水柱同时达到室内任何部位(H ≤24，V ≤5000m 3，库房除外，一只水枪)；图 消火拴布置方式单排一只枪：2212b R S -= 单排二只枪：222b R S -=4. 保护半径R 间距S 通过计算确定045cos m d H L R +=αα——折减系数，0.8d L ——水龙带长度m H ——充实水柱(为保证喷枪射出的水流具有一定强度而需要的密集射流)5. 消火拴拴口静水压力≥80mH 2O 减压孔板(便于使用，控制出水量，维持10分钟)；6. 拴口距地面1.10m ；7. 同一建筑采用同一规格的消火拴、水枪及水龙带； 8. 消防电梯前应设消火拴；9. 每个消火栓处应设直接启动消火拴泵按钮。
1/
2/1//
/
/
/
消防气压给水设备安装检验批质量验收记录
施工单位 检查结果主控项目全部合格，一般项目
满足规范规定要求
监理单位 验收结论
验收合格
专业监理工程师：
2021年09月25日
主
控 项 目一 般 项 目
专业工长：
项目专业质量检查员：
2021年09月25日
消防气压给水设备上的安全阀、压力表、压力控制装置（仪表）、水位指示器、泄水管等安全、控制、指示装置（配件）安装符合产品技术文件（使用说明书）要求第4.4.3条全1共 1 台，全部检查，合格1台100%
消防气压给水设备安装位置、进出水管方向符合设计要求；进出水管设止回
阀、四周设置检修通道及顶部净空距离的要求
第4.4.2条全1共 1 台，全部检查，合格1台√
气压罐的容积、气压、水位及工作压力符合设计要求第4.4.1条
试验合格，记录编号×××√
施工依据
消防工程施工专项方案
验收依据
《自动喷水灭火系统工程施工及
验收规范》GB50261—2005验收项目
设计要求及 规范规定最小/实际 抽样数量检查记录
检查结果
分包单位/
分包单位 项目负责人
/检验批部位
消防水池
施工单位项目负责人检验批容量1台GD-C5-712128
单位(子单位) 工程名称分部（子分部）
工程名称
自动喷水灭火系统-供水设施安装与施
工分项工程名称消防气压给水设
备安装。
消防给水及消火栓系统的安装应符合下列要求：1、消防水泵、消防水箱、消防水池、消防气压给水设备、消防水泵结合器等供水设施及其附属管道安装前，应清除其内部污垢和杂物；2、消防供水设施应采取安全可靠的防护措施，其安装位置应便于日常操作和维护管理；3、管道的安装应采用符合管材的施工工艺，管道安装中时,其敞口处应封闭。
消防水泵的安装应符合下列要求：1、消防水泵安装前应校核产品合格证，以及其规格、型号和性能与设计要求应一致，并应根据安装使用说明书安装；2、消防水泵安装前应复核水泵基础混泥土强度、隔振装置、标高、尺寸和螺栓孔位置；3、消防水泵的安装应符合现行国家标准《机械设备安装工程施工及验收通用规范》GB50231和《风机、压缩机、泵安装工程施工及验收规范》GB50275的有关规定；4、消防水泵安装前应复核消防水泵之间，以及消防水泵与墙或其他设备之间的间距，并应满足安装、运行和维护管理的要求；5、消防水泵吸水管上的控制阀应在消防水泵固定于基础上后再进行安装，其直径不应小于消防水泵吸水口直径，且不应采用没有可靠锁定装置的控制阀，控制阀应采用沟槽式或法兰式阀门;6、当消防水泵和消防水池位于独立的两个基础上且相互为刚性连接时，吸水管上应加设柔性连接管；7、吸水管水平管段上不应有气囊和漏气现象.变径连接时，应采用偏心异径管件并应采用管顶平接;8、消防水泵出水管上应安装消声止回阀、控制阀和压力表；系统的总出水管上还应安装压力表哈压力开关；安装压力表时应加设缓冲装置.压力表和缓冲装置之间应安装旋塞；压力表量程在没有设计要求时,应为系统工作压力的2倍-2.5倍;9、消防水泵的隔震装置、进出水管柔性接头的安装应符合设计要求，并应有产品说明和安装使用说明。
天然水源取水口、地下水井、消防水池和消防水箱安装施工，应符合下列要求：1、天然水源取水口、地下水井、消防水池和消防水箱的水位、出水量、有效容积、安装位置,应符合设计要求；2、天然水源取水口、地下水井、消防水池、消防水箱的施工和安装,应符合现行国家标准《给水排水构筑物工程施工及验收规范》GB50141、《供水管井技术规范》GB50296和《建筑给水排水及采暖工程施工质量验收规范》GB50242的有关规定;3、消防水池和消防水箱出水管或水泵吸水管应满足最低有效水位出水不掺气的技术要求；4、安装时池外壁与建筑本体结构墙面或其他池壁之间的净距，应满足施工、装配和检修的需要；5、钢筋混泥土制作的消防水池和消防水箱的进出水等管道应加设防水套管,钢板等制作的消防水池和消防水箱的进出水等管道宜采用法兰连接,对有振动的管道应加设柔性接头。
