ZH30化学氧自救器使用与说明

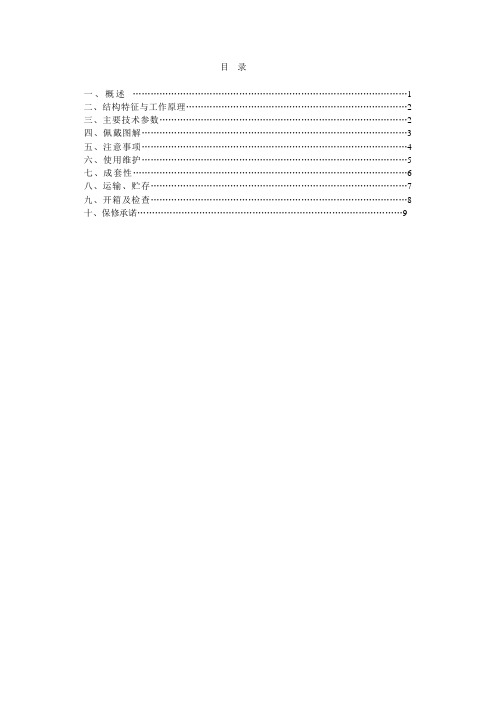

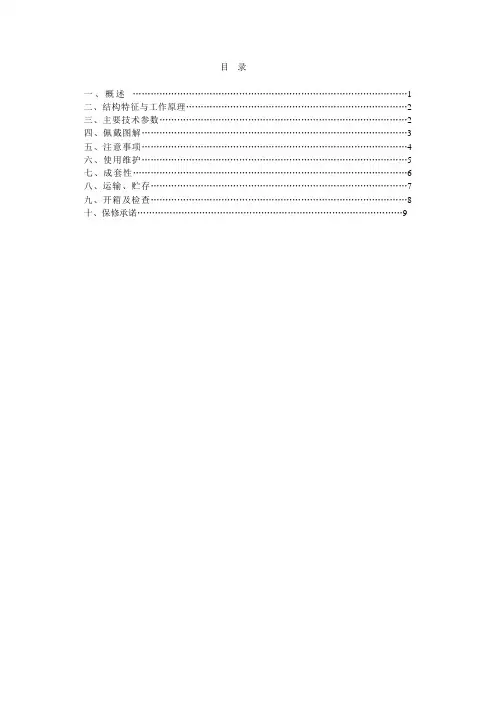

目录一、概述 (1)二、结构特征与工作原理 (2)三、主要技术参数 (2)四、佩戴图解 (3)五、注意事项 (4)六、使用维护 (5)七、成套性 (6)八、运输、贮存 (7)九、开箱及检查 (8)十、保修承诺 (9)一、概述1.产品特点及用途ZH30（B）型隔绝式化学氧自救器（以下简称自救器），是利用化学药品化学反应生氧原理制成的个人呼吸系统保护装置。

带有氧烛，初期生氧快，口具温度底，佩戴安全、舒适。

适用于煤矿井下发生瓦斯、煤尘爆炸、火灾和瓦斯突出等灾害，造成环境中缺氧或出现有毒、有害气体时，可及时佩戴，迅速撤离灾区，实现个人逃生目的。

2.型号的组成及其代表的意义（B）设计代号额定防护时间30 分钟化学氧自救器3.产品执行标准MT425-1995《隔绝式化学氧自救器》二、产品结构特征与工作原理1.自救器的外部结构图（图1）和内部特征如（图2）所示：图1（外形图）1.号码牌卡2.锁口带3.封口带4.开启扳手5.封印条6.上外壳7.铭牌8.下外壳图2(拆掉上外壳)1.隔热垫2.气囊3.呼吸软管4.口具塞5.鼻夹组6.呼、吸阀组7.排气阀8.氧烛拉环9.氧烛10. 药品2.工作原理ZH30(B)隔绝式化学氧自救器是采用循环式闭路呼吸系统，使用时呼吸系统与外界空气隔绝，不受外界环境有害气体的影响。

人体呼出气进入生氧药罐，药罐产生的氧气进入气囊，贮存起来，吸气时直接吸入气囊中的氧气。

正常呼气时，呼出的气体经口具，呼吸导管，呼吸阀，呼吸软管进入药罐内发生化学反应，反应式如下：12KO2+H2O→2KOH+12O2+热量2KOH+CO2→K2CO2+H2O+热量呼气路径：呼气→口具→呼吸导管→呼气阀→呼吸软管→生氧药罐→呼气中的水汽和CO2与生氧剂反应生成O2→气囊吸气路径：气囊中氧气混合气→吸气阀→呼吸导管→口具→人体肺部当生氧剂产生的氧气超过人体的耗氧量时，气囊内的压力逐渐增大，达到排气阀排气压力时，排气阀的阀门自动打开，排出多余气体。

ZH30型隔绝式化学氧自救器使用说明
一、产品特点：
1.本产品采用高安全性的真空铝合金容器，具有耐高压强度、较高的密封性，检测压力和完整性可达300MPa；
2.内装化学氧氨精确混合装置，可有效防止氧气的浓度过高；
3.本产品采用专利供氧装置，氧气以泵充入，可避免精确混合装置的受污染，大大提高使用寿命；
4.安全装置细化，在氧气温度过高、压力过高时能及时关闭供氧；
二、使用说明：
1.检查安全：在使用前，应仔细检查本产品的安全保护装置，一旦发现有瑕疵应及时做出更改；
2.检查内容：检查氧气安全阀，氧气溢流阀，疏水管，氧气温度和压力传感器是否损坏及运行正常；
3.注意事项：在使用本产品时，应使用原厂提供氧气，不得使用未经检测的氧气，以免使用不当；
4.注气：本产品的氧气容器需按照要求进行注气；
5.操作：使用前应按一定的步骤进行操作，旋转氧气安全阀，启动混合装置，按相应的操作程序完成供氧；
6.安全保护装置：在使用本产品时，应检查氧气溢流阀，氧气温度和压力传感器是否正常工作，以确保安全使用；
7.撤离：当氧气压力急剧变化时，应立即撤离。

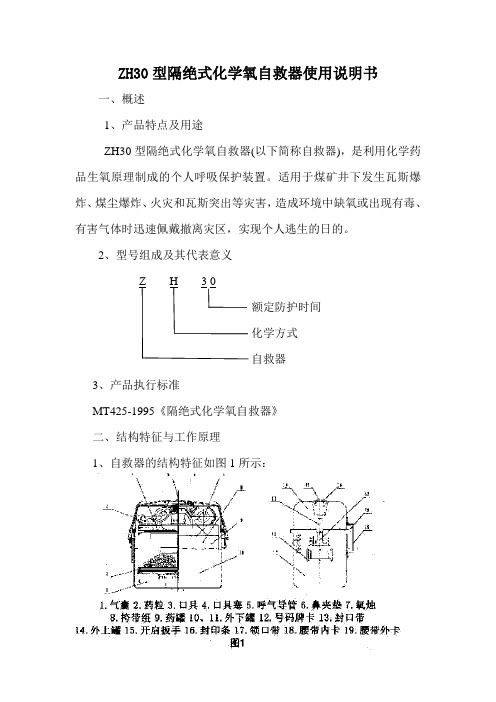

ZH30型隔绝式化学氧自救器使用说明书一、概述1、产品特点及用途ZH30型隔绝式化学氧自救器(以下简称自救器)，是利用化学药品生氧原理制成的个人呼吸保护装置。

适用于煤矿井下发生瓦斯爆炸、煤尘爆炸、火灾和瓦斯突出等灾害，造成环境中缺氧或出现有毒、有害气体时迅速佩戴撤离灾区，实现个人逃生的日的。

2、型号组成及其代表意义Z H 3 0额定防护时间化学方式自救器3、产品执行标准MT425-1995《隔绝式化学氧自救器》二、结构特征与工作原理1、自救器的结构特征如图1所示：2、工作原理使用时，呼吸与外界空气隔绝，不受周围环境有害气体的影响。

初期采用氯酸盐氧烛或氧气瓶生氧启动装置快速生氧，迅速使气囊鼓起。

正常呼气时，呼出的气体经口具与药罐内超氧化钾片状生氧剂发生化学反应，反应式如下：热量++→+222O 2112KOH 0H 2K2KOH+CO 2→K 2CO 3+H 2O+热量 呼吸时，呼出含有的水汽和二氧化碳与生氧剂反应，生成含氧较高的气体，经药罐进入气囊。

吸气时，气囊中储存的氧气再经药罐至口具，进入人体呼吸道，完成整个呼吸循环。

生氧启动装置符合AQ1057—2008《化学氧自救器初期生氧器》。

超氧化钾生氧剂符合MT 427—1995《超氧化钾片状生氧剂技术条件》。

当生氧剂产生的氧气超过人体的耗氧量时，进入气囊的氧气会自动通过排气阀减压。

当氧气压力正常后，排气阀会自动关闭，以避免氧气浪费，保证佩戴者正常使用。

三，主要技术参数(见表1) 项 目技术参数 额定防护时间中速行走(74W)30min ；静坐120min ； 吸气阻力≤245Pa 吸气温度≤55℃ 外形尺寸 168×92×l59mm重量≤2.3kg携带3年有效期贮存5年1、将专用腰带穿入自救器腰带外卡和腰带内卡之间，固定在背部右侧腰间。

2、使用时先将自救器转到腹前，—手托底，另—手拉开锁口带，并弃之。

3、随后扳开带有红色标记的开启扳手，拉开封口带，井弃之。

ZH30隔绝式化学氧自救器使用说明解析一、产品介绍ZH30(A)隔离式化学氧自救器是由一个密封装置和一个氧气生成装置组成。

密封装置包括面罩、连接管、背带和容器等部件。

面罩适合各种不同脸型的人使用，并能牢固地密合面部，防止有毒气体进入。

连接管用于连接面罩和氧气生成装置。

背带可以调整，确保穿戴者能够舒适地佩戴自救器。

容器内装有化学剂，用于产生氧气。

二、使用方法使用ZH30(A)隔离式化学氧自救器时，需要按照以下步骤进行操作：1.打开容器:首先，将自救器的密封容器打开。

打开方式为将容器上的指示标志对准箭头方向并用力按下手柄。

在操作过程中，需确保面部远离打开口。

2.佩戴面罩:将面罩放在头上，并用可调节的背带将其固定。

调整背带，确保面罩贴合面部，不得产生漏气等情况。

3.呼吸氧气:当面罩佩戴好后，吸气阀会自动打开，开始供应氧气。

在使用过程中，应通过口鼻吸气，保持正常呼吸。

4.使用时间限制:自救器的使用时间限制是指从打开容器开始，到化学剂产生氧气的时间。

根据产品说明，ZH30(A)自救器的使用时间为30分钟。

在使用过程中，应尽量减少剧烈活动，以延长使用时间。

5.安全脱离:当达到使用时间限制或救援过程结束后，应立即整理好自救器，并迅速并安全地撤离危险区域。

三、注意事项在使用ZH30(A)隔离式化学氧自救器时，有以下几点需要注意：1.确保密封:在佩戴面罩时要确保其密封性能良好，无漏气。

否则，会影响自救器的正常使用效果。

2.勿修改以及乱用:严禁对自救器进行任何的修改或更改。

同时，自救器仅限于窒息危险环境下使用，不得用于其他用途。

3.定期检查:自救器应定期进行检查，确保其各项功能正常工作，如氧气生成装置是否有效、连接管是否完好等。

4.注意存储:自救器需要存放在防潮、干燥、无腐蚀性气体的环境中，以确保其性能不受损害。

5.培训和练习:在使用自救器前，必须参加相应的培训和练习，掌握正确的佩戴和使用方法。

四、维护与保养为了确保ZH30(A)隔离式化学氧自救器的长期有效性和可靠性，需要进行定期维护和保养。

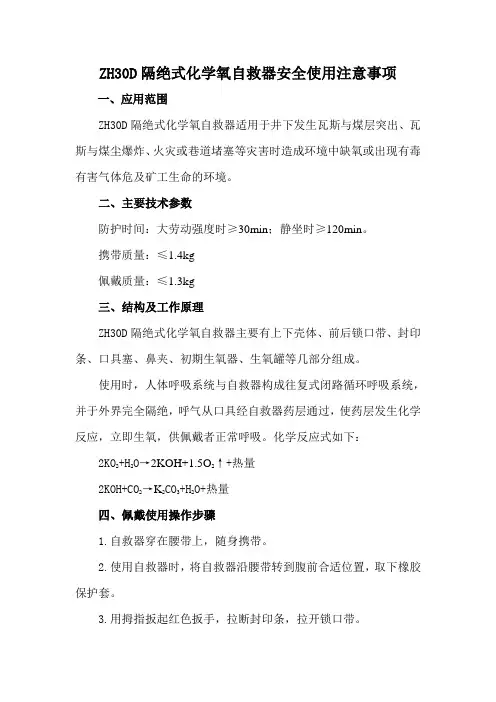

ZH30D隔绝式化学氧自救器安全使用注意事项一、应用范围ZH30D隔绝式化学氧自救器适用于井下发生瓦斯与煤层突出、瓦斯与煤尘爆炸、火灾或巷道堵塞等灾害时造成环境中缺氧或出现有毒有害气体危及矿工生命的环境。

二、主要技术参数防护时间：大劳动强度时≥30min；静坐时≥120min。

携带质量：≤1.4kg佩戴质量：≤1.3kg三、结构及工作原理ZH30D隔绝式化学氧自救器主要有上下壳体、前后锁口带、封印条、口具塞、鼻夹、初期生氧器、生氧罐等几部分组成。

使用时，人体呼吸系统与自救器构成往复式闭路循环呼吸系统，并于外界完全隔绝，呼气从口具经自救器药层通过，使药层发生化学反应，立即生氧，供佩戴者正常呼吸。

化学反应式如下：2KO2+H2O→2KOH+1.5O2↑+热量2KOH+CO2→K2CO3+H2O+热量四、佩戴使用操作步骤1.自救器穿在腰带上，随身携带。

2.使用自救器时，将自救器沿腰带转到腹前合适位置，取下橡胶保护套。

3.用拇指扳起红色扳手，拉断封印条，拉开锁口带。

4.揭开上外壳扔掉。

5.将挎带组套在脖子上。

6.拔出启动针，开启初期生氧器，使气囊逐渐鼓起。

7.拔掉口具塞，把口具置于唇齿之间，牙齿紧紧咬住牙垫，紧闭嘴唇。

8.带上鼻夹，用口呼吸。

9.调整跨带长度并进行固定。

上述操作完成后，开始撤离灾区。

途中感到吸气不足时不要惊慌，应放慢脚步，做深长呼吸，待气量充足时再快步行走。

五、使用注意事项1.携带待用时，任何场所不准随意打开自救器上壳；如自救器外壳已意外开启，应立即停止携带，作报废处理。

2.在井下工作时，一旦发现事故征兆，就应立即佩戴自救器，马上撤离现场。

佩戴自救器要求操作准确迅速。

因此，使用者事前必须经过专门培训和考试。

3.佩戴自救器撤离灾区时，要冷静、沉着，最好匀速行走。

4.在整个逃生过程中，要注意把口具、鼻夹戴好，保持不漏气，绝不可以从嘴中取下口具说话。

万一碰掉鼻夹时，要控制不用鼻孔吸气，迅速再夹上鼻夹。

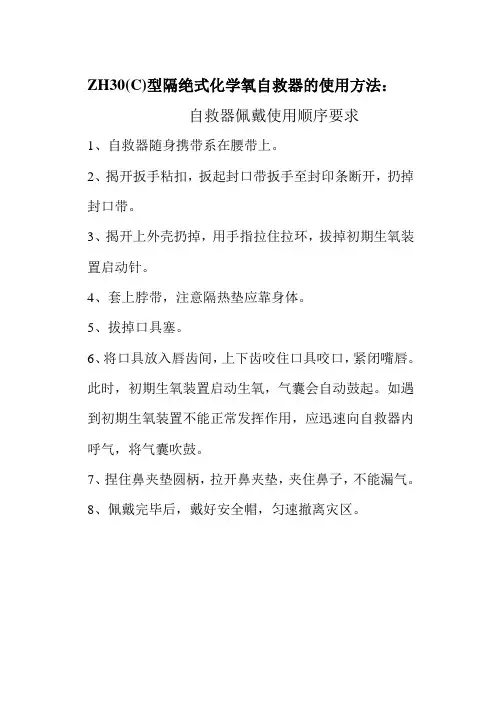

ZH30(C)型隔绝式化学氧自救器的使用方法：自救器佩戴使用顺序要求1、自救器随身携带系在腰带上。

2、揭开扳手粘扣，扳起封口带扳手至封印条断开，扔掉封口带。

3、揭开上外壳扔掉，用手指拉住拉环，拔掉初期生氧装置启动针。

4、套上脖带，注意隔热垫应靠身体。

5、拔掉口具塞。

6、将口具放入唇齿间，上下齿咬住口具咬口，紧闭嘴唇。

此时，初期生氧装置启动生氧，气囊会自动鼓起。

如遇到初期生氧装置不能正常发挥作用，应迅速向自救器内呼气，将气囊吹鼓。

7、捏住鼻夹垫圆柄，拉开鼻夹垫，夹住鼻子，不能漏气。

8、佩戴完毕后，戴好安全帽，匀速撤离灾区。

十一月份每日一题1日：煤矿“三违”是：违章指挥、违章作业、违法劳动纪律。

2日：煤矿安全生产“三并重”的原则：管理、装备、培训。

3日：煤矿“一通三防”是：矿井通风；防瓦斯、防火、防煤尘。

4日：“三大保护”:过流保护、漏电保护和保护接地。

5日：“三固定”即固定绞车司机、固定信号工、固定把勾工。

6日：“四保险”即保险绳、保险销、保险闸、保险硐。

7日：“一坡三挡”是指在倾斜提升巷道中，必须设置一个阻车器和两道挡车拦。

周五职工学习会主持人：李书杰学习内容：学习ZH30(C)自救器的使用方法和贯彻上级及矿有关安全文件和近期矿安全形势分析。

8日：提升机“三不开”：信号不明不开，没看清上下信号不开，启动状态不正常不开。

9日：提升机“三知”：知设备结构，知设备性能，知安全设施的作用原理。

10日：提升机“四会”：会操作、会维修，会保养，会处理一般事故。

11日：矿井火灾分为内因火灾和外因火灾。

12日：列车的制动距离，每年至少测定一次。

13日：列车制动距离运送物料时不得超过40m 。

14日：列车制动距离运送人员时不得超过20m 。

周五职工学习会主持人：李书杰学习内容：学习ZH30(C)自救器的使用方法和贯彻学习十八届四中全会精神及矿有关安全文件。

15日：失爆是指电气设备的隔爆外壳失去了耐爆性或隔爆性。

16日：《煤矿安全规程》规定井下低压供电不超过1140伏。

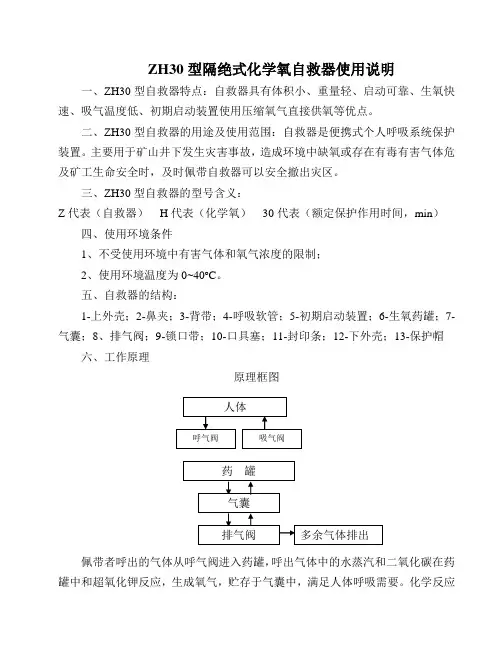

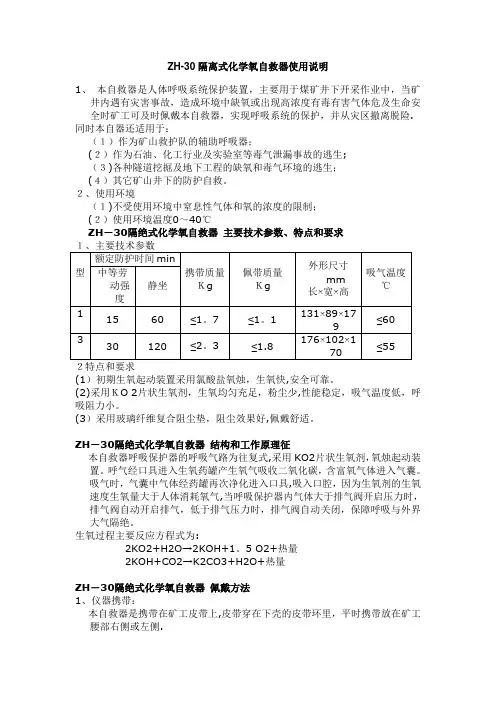

ZH30型隔绝式化学氧自救器使用说明一、ZH30型自救器特点：自救器具有体积小、重量轻、启动可靠、生氧快速、吸气温度低、初期启动装置使用压缩氧气直接供氧等优点。

二、ZH30型自救器的用途及使用范围：自救器是便携式个人呼吸系统保护装置。

主要用于矿山井下发生灾害事故，造成环境中缺氧或存在有毒有害气体危及矿工生命安全时，及时佩带自救器可以安全撤出灾区。

三、ZH30型自救器的型号含义：Z代表（自救器）H代表（化学氧）30代表（额定保护作用时间，min）四、使用环境条件1、不受使用环境中有害气体和氧气浓度的限制；2、使用环境温度为0~40o C。

五、自救器的结构：1-上外壳；2-鼻夹；3-背带；4-呼吸软管；5-初期启动装置；6-生氧药罐；7-气囊；8、排气阀；9-锁口带；10-口具塞；11-封印条；12-下外壳；13-保护帽六、工作原理原理框图佩带者呼出的气体从呼气阀进入药罐，呼出气体中的水蒸汽和二氧化碳在药罐中和超氧化钾反应，生成氧气，贮存于气囊中，满足人体呼吸需要。

化学反应方程式如下：4KO2+2H2O→4KOH+3O2↑+Q2KOH+CO2→K2CO3+H2O+Q七、技术特性1、防护时间：呼吸量：60L/ min（74W）≥30 min 静坐：≥120 min2、吸气温度：≤55℃3、吸入气体成分O2浓度：≥21％CO2平均浓度：≤1.5％CO2最大浓度：≤3.0％4、尺寸、重量外形尺寸：130mm×95mm×170mm 携带重量：＜1.7kg八、使用方法1、携带自救器携带在矿工皮带上，皮带穿在皮带环里，携带在腰部右侧或左侧；也可以使用背带斜挎在肩上。

2、佩带操作步骤①取下保护帽使用时先将自救器沿腰带转到右腹前，用手取下套在上外壳的橡胶保护帽。

②开启搬手将背带套在脖子上，用拇指扳起启动手，拉断封印条，上下外壳脱落。

③佩带自救器丢掉上、下外壳，扣好隔热垫，打开启动装置，夹上鼻夹，拔掉口具塞，将橡胶口片放于嘴唇与牙齿之间，嘴唇紧贴口片周围；牙齿咬住牙垫，保证呼吸系统与外界气体隔绝，用嘴呼吸。

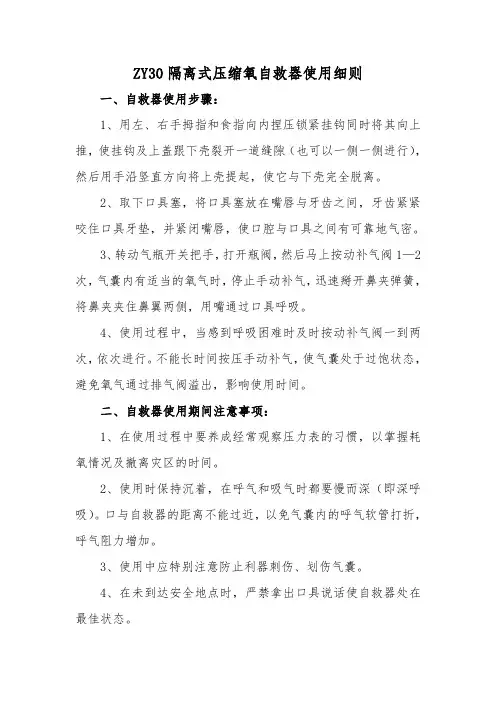

ZY30隔离式压缩氧自救器使用细则
一、自救器使用步骤：
1、用左、右手拇指和食指向内捏压锁紧挂钩同时将其向上推，使挂钩及上盖跟下壳裂开一道缝隙（也可以一侧一侧进行），然后用手沿竖直方向将上壳提起，使它与下壳完全脱离。

2、取下口具塞，将口具塞放在嘴唇与牙齿之间，牙齿紧紧咬住口具牙垫，并紧闭嘴唇，使口腔与口具之间有可靠地气密。

3、转动气瓶开关把手，打开瓶阀，然后马上按动补气阀1—2次，气囊内有适当的氧气时，停止手动补气，迅速掰开鼻夹弹簧，将鼻夹夹住鼻翼两侧，用嘴通过口具呼吸。

4、使用过程中，当感到呼吸困难时及时按动补气阀一到两次，依次进行。

不能长时间按压手动补气，使气囊处于过饱状态，避免氧气通过排气阀溢出，影响使用时间。

二、自救器使用期间注意事项：
1、在使用过程中要养成经常观察压力表的习惯，以掌握耗氧情况及撤离灾区的时间。

2、使用时保持沉着，在呼气和吸气时都要慢而深（即深呼吸）。

口与自救器的距离不能过近，以免气囊内的呼气软管打折，呼气阻力增加。

3、使用中应特别注意防止利器刺伤、划伤气囊。

4、在未到达安全地点时，严禁拿出口具说话使自救器处在
最佳状态。

5、在未到达安全地点时不要摘下自救器，以免吸入有害气体，造成安全事故。

6、自救器必须佩戴在灯带尾部侧，以便于在使用自救器时能够方便取下。

7、携带自救器下井前，应对自救器的外观、压力等情况进行检查，发现自救器外壳破损、变形、氧气压力低于18MPa或高于25MPa等问题时，必须到井口仪器房进行更换。

3、严禁私自开启自救器，因特出情况打开时必须交到仪器房进行更换药品。
