LD127—II型路面材料强度试验仪操作规程

路面材料强度试验仪操作规程1、仪器初次使用前，应当正确连接仪器控制器与试验主机以及压力传感器、形变位移传感器、数据打印机等电气线路，确认无误方可使用。

2、将主机控制面板左侧的倒顺开关置于中间停止位置，将控制面板右侧的调速（高速50mm/min、低速1mm/min）手柄置于中间停止位置，接通电源，打开控制器背后右侧的电源开关（向上拨），使仪器控制器面板液晶显示屏开机显示。

3、估计不同试验要求，点按显示屏右上角的“菜单”按钮，使显示屏显示主菜单下的系统设置，再按照显示屏提示①试验参数点按数字键“1”。

4、进入试验参数菜单，根据要求分别设置：①当前压力通道：设置为一个通道。

②使用位移通道：仅做普通压力试验不可设置，如无侧限抗压；做CBR试验或马歇尔试验应设置两个通道。

③破碎点是否停机：设置为停机。

④压力自动记录：设置为自动记录。

⑤位移自动记录：设置为自动记录。

⑥自动记录点暂停：包括压力自动记录点和位移自动记录点。

做CBR试验和回弹模量试验时仪器设置自动记录点暂停；做其他试验可不设置暂停。

⑦电机运转方向：设置为压。

⑧知道归位时间：根据需要选择，也可设置为0，即不知道归位。

5、设置完成后，点按“返回“，回到系统设置菜单，再按照显示屏提示②压力自动记录点按数字键”2“。

6、进入压力自动记录点菜单，根据要求和试验需要按照说明书规定分别设置，设置完毕后，点按“返回“，回到系统设置菜单，再按照显示屏提示③位移自动记录点按数字键“3”。

7、进入位移自动记录点菜单，根据要求和试验需要按照说明书规定分别设置，设置完毕后，点按“返回”，回到系统设置菜单，试验基本设置完成。

8、抗压试验强度（无侧限抗压强度和马歇尔稳定度等）时，根据试验要求和不同规格选择相应的抗压夹具，将试件置于夹具上准确对中，按“上升”键开动仪器使夹具上升并接近上压头时停止，按试验要求的速度选择快速或慢速，并按照预先设置好的试验程序，按“试验”键启动仪器工作，注意观察试件变化情况。

路面材料强度试验仪操作规程1）接通电源2）将试件放在仪器的升降台上。

3）按实验规范要求调节手杆，（即，快速、慢速、手动）4）按“升”键，开始试验操作。

5）在试验过程中，应使试件的形变等速增加并保持速率为1mm∕min。

6）当试件破裂时，及时记录下破坏时的最大荷载P（N）O7）按“降”键，取出试件，断开电源。

路面材料强度试验仪的注意事项1、路面材料强度试验仪的丝杆盘上升的极限位置为其盘面距基座箱体顶面300mm;丝杆盘下降的极限位置为其盘面距基座箱体顶面60mm,如果超过以上两个极限，路面材料强度试验仪有可能会损坏。

2、试验仪应该安放在一个地面应平坦、稳固的位置，而且试验仪应有接地安全防护装置。

3、应注意经常对路面材料强度试验仪进行维护保养：①应经常保持路面材料强度试验仪的干净整洁，每次使用完后须清扫台面及周围环境并擦拭干净。

②丝杆及盘子，立柱擦拭干净后应涂上防锈油，并每天使用前应向丝杆滴注适量的润滑油（20号机油）。

以保证丝杆在工作中正常润滑，减少磨损延长使用寿命。

③不使用时应将防护套罩好4. 当使用路面材料强度试验仪电动操作试需要将摇把拔出取下，以免传动时回转伤人。

路面材料强度试验仪使用方法说明用路面材料强度试验仪及其它配套夹具可进行多项试验，如水泥石灰稳定土的抗压强度、劈裂强度、加弹模量等试验、沥青混凝土的马歇尔试验、路基土和多种路面材料的承载比（CBR）试验。

路面材料强度试验仪中的马歇尔稳定度试验（1）测量试件的高度用游标卡尺量取试件的高度，至少取圆周等分四点的平均值作为试件的高度，精确至1mm。

测定试件的密度先在天平上称量试件在空气中的质量，然后称其在水中的质量（如试件空隙率较大时应采用蜡封法），精确至0.1g。

其中：Dm - -试件密度g /cm3W —试件在空气中质量gW1-试件在水中质量g—W2-封蜡后试件在空气中质量g—W3-封蜡后试件在水中质量g—GP —-蜡的比重GW —常温水的密度（Ig /cm3）测定试件的稳定度a. 将测定密度后的试件及马歇尔试验的上、下压头，置于温度为60度士1度石油沥青的恒温水槽保持至少30~45分钟。

路面材料强度试验仪操作规程路面材料强度试验仪如何做好保养路面材料强度试验仪操作规程：◎接通电源。

◎将试件放在仪器的升降台上。

◎按试验规范要求调整手杆，（即，快速、慢速、手动）◎按“升”键，开始试验操作。

◎在试验过程中，应使试件的形变等速加添并保持速率为1mm/min。

◎当试件分裂时，适时记录下破坏时的最大荷载P（N）。

◎按“降”键，取出试件，断开电源。

相关设备土工直剪拉拔摩擦试验系统路面材料强度试验仪操作使用：◎机动速度选择：仪器正面有一个机械选择手柄，手柄有两个选择位置，将选择手柄置于“50mm/min”位置，开动电机，丝杠盘可获得50mm/min的升降速度。

将选择手柄置于“1mm/min”位置，开动电机，丝杠盘可获得1mm/min的升降速度。

如在扳动选择手柄过程中，手柄扳不到应有位置时，可适当摇动方头手柄可使选择手柄扳动到适当位置。

◎仪器基本操作：连接压力传感器，电源线，打开仪器电源。

开机时压力数据自动清零，所以，开机之前请确认压力传感器上没有加载负荷。

压力瞬时数据显示为0，假如不为零，按下清零键，此时可以加载。

在加载过程中，压力峰值数据一直被刷新并保持。

试验结束，按下“打印”键，可以打印输出本次试验的峰值。

（打印机为选配件）假如在试验过程中需要记录某一点的压力值，按下“记录”键，压力值被记录。

一次试验较多能记录30组数据。

按下“查询”键，进入查询状态，查询指示灯亮。

此时，LED 显示窗上面显示记录的压力值，下面显示记录点。

每按下一次“查询”键，则切换一次记录点。

在查询状态下，按下“打印”键，可以打印出30组的压力记录值。

◎标定：本仪器接受硬件调整的方法进行标定。

假如检定压力不精准，需要打开仪器机箱进行调整。

1．关闭电源，按下“清零”不松手，打开电源，然后松开“清零”键，此时仪器进入标定状态。

按下“打印”键将压力显示基值清零，加载至标准100KN，假如仪表显示不等于100KN，调整线路板上电位器“压力调满”，直至显示值为100KN。

路面材料强度试验仪
1、接通电源。

2、将试件放在仪器的升降台上,调整偏球座，对准、整平并使贯入杆与试件顶面全面接触，在贯入杆周围放置4块荷载板。

3、先在贯入杆上施加45N荷载，然后将测力环和测变形的百分表指针均调整至整数，并记读起始读数。

4、加荷使贯入杆以1-1.25mm/min|的速度压入试件，同时测记三个百分表的读数。

记录测力计内百分表某些整读数（如20、40、60）时的贯入量，并注意使贯入量为205*10-2mm时，能有5个以上的读数。

因此，测力计内的第一个读数应是贯入量30*10-2左右。

5、按如上步骤记录完毕后，转动手柄调整荷载力值。

6、试验完毕后按"降"键，取出试件，断开电源。

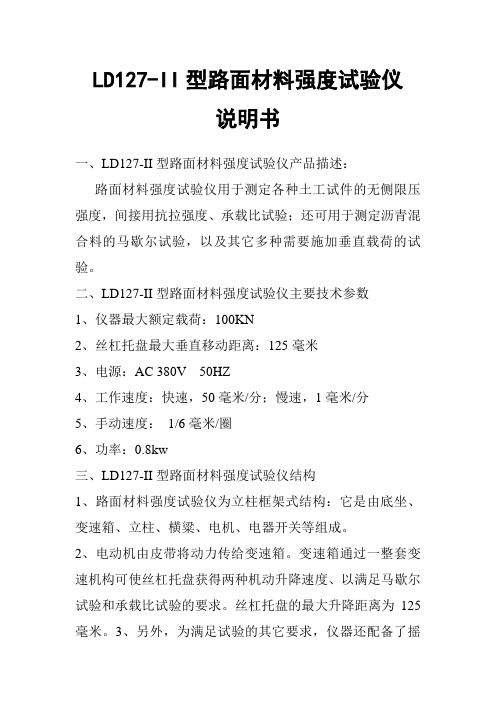

LD127-II型路面材料强度试验仪说明书一、LD127-II型路面材料强度试验仪产品描述：路面材料强度试验仪用于测定各种土工试件的无侧限压强度，间接用抗拉强度、承载比试验；还可用于测定沥青混合料的马歇尔试验，以及其它多种需要施加垂直载荷的试验。

二、LD127-II型路面材料强度试验仪主要技术参数1、仪器最大额定载荷：100KN2、丝杠托盘最大垂直移动距离：125毫米3、电源：AC 380V 50HZ4、工作速度：快速，50毫米/分；慢速，1毫米/分5、手动速度：1/6毫米/圈6、功率：0.8kw三、LD127-II型路面材料强度试验仪结构1、路面材料强度试验仪为立柱框架式结构：它是由底坐、变速箱、立柱、横粱、电机、电器开关等组成。

2、电动机由皮带将动力传给变速箱。

变速箱通过一整套变速机构可使丝杠托盘获得两种机动升降速度、以满足马歇尔试验和承载比试验的要求。

丝杠托盘的最大升降距离为125毫米。

3、另外，为满足试验的其它要求，仪器还配备了摇把，用摇动丝杠托盘升降移动，横梁上装有一个固定螺钉孔、可将适当的测力环螺栓固定在横梁上供试验使用。

4、电器开关可控制电机的正转（上升），反转（下降）和停止。

四、LD127-II型路面材料强度试验仪操作规程1、通电源检查相位是否正常，上升按扭起动后必需上升，方可使用。

2、根据试验具体要求，选择速率手柄，手柄有3个选择位置，（以手柄上刻线与标盘为准），将选择手柄置于50mm/min 位置，旋动开关，可使托盘获得每分钟50毫米的升降速度，适宜于做沥青混合料的马歇尔试验。

3、将手柄选择置于1mm/min的位置，旋动开关，可使托盘获得每分钟1毫米的升降速度，适宜做承载比（CBR）等试验。

4、将手柄选择置于0的位置，可用摇动可获得1/6毫米圈的速度。

5、进行试验时，先将测力环用螺栓固定在横梁上,在将适当的附件(压头)固定在测力环下,将试件置于丝杠托盘中间,然后进行试验,试验所施加的载荷量,可以从测力环百分表上读出,(百分表指针回转时)。

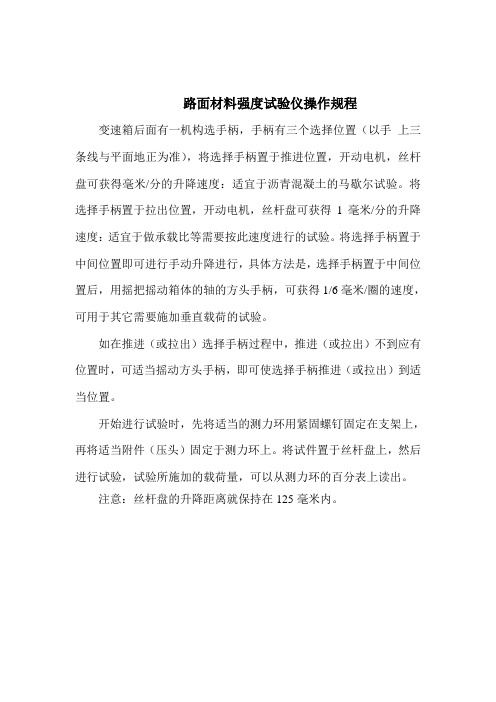

路面材料强度试验仪操作规程
变速箱后面有一机构选手柄，手柄有三个选择位置（以手上三条线与平面地正为准），将选择手柄置于推进位置，开动电机，丝杆盘可获得毫米/分的升降速度：适宜于沥青混凝土的马歇尔试验。

将选择手柄置于拉出位置，开动电机，丝杆盘可获得1毫米/分的升降速度：适宜于做承载比等需要按此速度进行的试验。

将选择手柄置于中间位置即可进行手动升降进行，具体方法是，选择手柄置于中间位置后，用摇把摇动箱体的轴的方头手柄，可获得1/6毫米/圈的速度，可用于其它需要施加垂直载荷的试验。

如在推进（或拉出）选择手柄过程中，推进（或拉出）不到应有位置时，可适当摇动方头手柄，即可使选择手柄推进（或拉出）到适当位置。

开始进行试验时，先将适当的测力环用紧固螺钉固定在支架上，再将适当附件（压头）固定于测力环上。

将试件置于丝杆盘上，然后进行试验，试验所施加的载荷量，可以从测力环的百分表上读出。

注意：丝杆盘的升降距离就保持在125毫米内。

路面材料强度试验仪操作规程（3篇范文）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!路面材料强度试验仪操作规程（3篇范文）【第1篇】路面材料强度试验仪操作规程一、操作规程1.按试验要求，选用相应的测力环用紧固螺丝固定在支架上，再将适当的附件(压头)固定于测力环上，并调整好起始位置。

路面材料强度试验仪操作规程连接电源线插座（应有良好接地），打开电源开关，此时打开打印机电源开关，打印机电源指示灯红灯亮，并自动进纸一格。

此时仪器，加载设备均进入试验状态，测量仪显示器有零位电压数字P 约为7.00-8.00KN(20KN 量程)。

Y 约为6.00-8.00mm1、 将试件除去毛疵，安装在专用夹具中。

上下夹具与试件应有3-5mm 的间歇。

2、 按复位键复位（前面板），按清零键清零，此时显示窗内P,Y均位0.00。

注意：清零键应按住，使窗内显示数字回零才干放开。

3、 调节下夹具的Y1与Y2电子位移计的调节螺杆，使Y1和Y2各显示0.5mm ，共计1mm 以上即可。

4、 选择采样步距键，也可不选择，开机时处于20.00KN 量程，1KN步距。

5、 试验前按清零键，使显示窗显示数00.00,否则再按清零键。

6、 按加载设备下降键，使上下夹具脱离试件，安放试件（由恒温水槽内取出）。

7、 按上升键，显示窗内P 值再也不增大时即停机，此时执行自动打印测试数据程序。

完成为了整个试验过程。

8、 按下重打键，再按复位键即可重复打印一次试验数据。

(注：马氏试验为基本试验，无需进行任何设置，只须开机复位，清零就可进行试验。

)9、 调节夹具上终点开关位置，可保证安全停机；出厂时已调整。

10、 进行其他试验，按初使值键，显示LU 即除去了马歇尔试验的（去除初始值）功能，能将试件试验过程中所有P,Y 的变量，按要求采集并打印。

11、 本仪器基本配置P 为100KN,Y1为10(mm)，Y2为10(mm),机内有24行打印机。

12、 在后面板上有打印机电源开关，每次试验应先开仪器电源开关，此时打印机面板指示灯不亮，再打开打印机电源开关，打印机面板红灯亮，打印机会自动进纸一格，此时可进行试验。

如开机发现打印机空打，应将打印机电源关后重开。

震击式标准摇筛机操作规程1、开机前，拧出螺塞，加足润滑油至螺孔面。

2、装套筛时先将扭紧螺栓左旋以松开筛盖固定顶杆，然后连同筛盖往上提，然后右旋固定，就可置套筛于筛托盘上，再将扭紧螺栓摆布松开往下压并右旋使之固紧即可工作。

路面强度试验仪
1、机箱前面有一个机构选择手柄：手柄有三个选择位置（一以手柄上三条刻线与平面对应为准）将选择手柄至于快位置，开动电机，丝杠盘可获得50毫米/分得升降速度。

2、将选择手柄置于慢位置，开动电机，丝杠盘可获得1毫米/分的升降速度，适宜于做承载比等需要按此速度进行试验。

3、将选择手柄置于中间位置既时可进行手动升降进给：具体方法是：选择手柄置于中间位置后，用摇把摇动箱体侧面的方头手柄，可获得1/6毫米圈的速度，可用于其他施加垂直荷载的试验。

4、如在快（或慢）选择手柄过程中，快（或慢）不到应有位置时可适当摇动方头手柄，即可选择手柄快（或慢）到适当位置。

5、开始进行试验时，先将适当的测力环用紧固螺丝固定在支架上，在将适当的附件（压头）固定于测力环上。

6、将试件置于丝杠盘上，然后进行试验，试验所施加的载荷量，可以从测力环的百分表上读出。

注意事项：
1、丝杠盘的升降距离应保持在125毫米内。

2、不可在电机工作中变换升降速度。

3、严禁超负荷使用以避免损坏齿轮箱与仪器结构件。

路面强度试验仪操作规程
1.仪器应安置在稳固、平坦的地面上，电机应有接地安全保护装置。

2.将准备好的试件放在升降台上，调整偏球座，使贯入杆与试件顶
部全面接触，在贯入杆周围放置4块荷载板。

3.现在贯入杆上施加45N荷载，然后将测力和测变形的百分表指针
都调零。

4.加荷使贯入杆以1—1.25mm/min的速度压入试件，记录测力计内
百分表某些整数（如20、40、60）时的贯入量，并注意使贯入量为250×10-2mm时，能有5个以上的读数，测力计内第一个读数应是贯入量为30×10-2mm左右。

5.如采用电动，接通电源，将选择手柄处于所需的“快速”或“慢
速”位置，扳动升降开关置“升”处，丝杆盘徐徐上升，即可进行试验。

6.如采用手动，则将开关置于“停”处，将选择手柄处于“手动”
位置，插上并摇动摇把，即可试验，可用与其它需要施加垂直荷载的试验。

7.当使用电动操作时需将手动摇把拔出取下，以免电动时回转伤人。

8.每次使用完后需保持机器的整洁，尤其注意丝杆盘的整洁和防锈。
