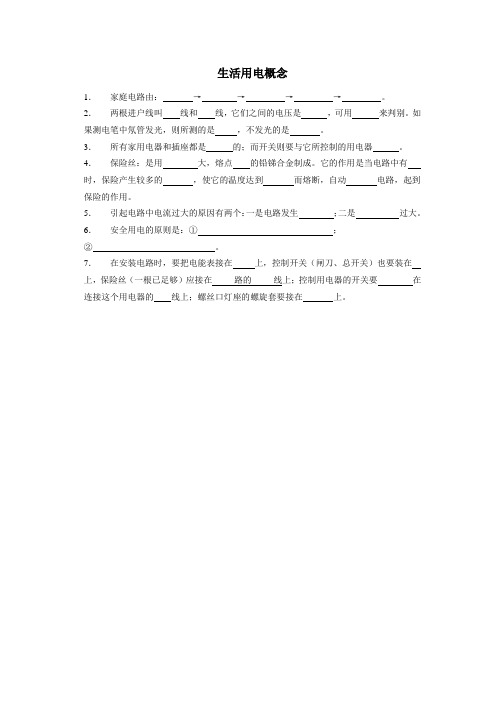

生活用电概念
1．家庭电路由：→→→→。
2．两根进户线叫线和线，它们之间的电压是，可用来判别。
如果测电笔中氖管发光，则所测的是，不发光的是。
3．所有家用电器和插座都是的；而开关则要与它所控制的用电器。
4．保险丝：是用大，熔点的铅锑合金制成。
它的作用是当电路中有时，保险产生较多的，使它的温度达到而熔断，自动电路，起到保险的作用。
5．引起电路中电流过大的原因有两个：一是电路发生；二是过大。
6．安全用电的原则是：①；
②。
7．在安装电路时，要把电能表接在上，控制开关（闸刀、总开关）也要装在上，保险丝（一根已足够）应接在路的线上；控制用电器的开关要在连接这个用电器的线上；螺丝口灯座的螺旋套要接在上。
第十九章生活用电第1节家庭电路◇教学目标◇【知识与技能】1.了解家庭电路的组成和连接方式。
2.了解家庭电路各组成部分的作用。
3.了解火线,零线,试电笔的构造及作用。
4.了解三线插头与漏电保护器和安全用电的关系。
【过程与方法】1.在观察家庭实际电路的过程中,归纳概括出家庭电路的主要特征。
2.通过实验了解试电笔的结构,会利用试电笔判定火线和零线。
【情感·态度·价值观】激发学生对家庭电路的主要组成的兴趣,培养安全用电的意识。
◇教学重难点◇【教学重点】家庭电路中各主要设备、装置的功能和作用以及正确的使用方法。
【教学难点】家庭电路及各部分的作用。
◇教学过程◇一、新课导入家庭电路是我们最常见的一种电路,关系着每一个家庭的日常生活。
可你知道家庭电路中各种用电器是怎么连接的吗?随着社会的发展,家用电器逐渐增大,给我们带来了极大的方便,可当家庭电路出现故障时,你能准确地判断并排除故障吗?二、教学步骤探究点1家庭电路的组成[阅读课本]P105“家庭电路的组成”[思考]一个完整的电路由哪几个部分组成的呢?[提示]电路的基本组成有电源、导线、开关和用电器。
[思考]你知道家庭电路中的电能从哪来的吗?[提示]家用电器所用的电能是从发电厂通过输电线输送来的,有两根线进入家中,这两根线间的电压是220 V。
[思考]观察P105图,家庭电路由哪些部分组成的呢?[提示]家庭电路是由进户线、电能表、总开关、保险装置、用电器、导线等部分组成。
[思考]你能说说家庭电路各组成部分的作用吗?[归纳提升]进户线:提供电能;电能表:测量家庭电路消耗的电能;总开关:控制整个电路;保险装置:当电路中电流过大时,切断电路,保障安全;插座:接入各用电器。
[思考]家庭电路中的总开关和保险盒的连接顺序可以颠倒吗?[提示]总开关必须安装在保险盒之前,这样在检修保险装置故障时,检修人员可以断开总开关,从而保护自己的人身安全。
[思考]现在家庭电路中已经看不到保险盒和熔丝了,你知道自己家中的保险装置是什么吗?[提示]现在家庭电路中一般采用空气开关,安装在电能表后面,当电路中电流过大时,切断电路,保护电路。
专题19 生活用电考点1 家庭电路1．家庭电路的组成与连接考点2 安全用电基础检测(限时30min)一、单选题1．下列说法中正确的是（）A．我国家庭电路的电压是36 VB．使用试电笔，手应触碰笔尾金属体C．空气开关跳闸，一定是电路中出现了短路D．手机充电器应该长期插在电源插座上【答案】B【解析】A．我国家庭电路电压是220V，故A错误；B．试电笔使用时必须接触笔尾的金属体，形成闭合电路，接触火线后氖管发光，故B正确；C．空气开关跳闸，可能是电路中出现了短路，也可能是电路中总功率过大，故C错误；D．将手机充电器长期插在电源插座上可能会使充电器因发热而引起火灾，故D 错误。
故选B。
2．家庭电路中的保险丝是用铅锑合金制作的，保险丝要求（）A．电阻比较大、熔点比较高B．电阻比较大、熔点比较低C．电阻比较小、熔点比较高D．电阻比较小、熔点比较低【答案】B【解析】保险丝通常安装在火线上，它是由电阻大、熔点低的铅锑合金制成的；当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，故ACD不符合题意，B符合题意。
故选B。
3．在以下情况中：①火线的绝缘皮出现部分破损；②地上的人不小心接触到火线；③插座里的两个线头相碰了；④室内同时使用的用电器过多。
能使家庭电路的漏电保护器切断电路的是（）A．①②B．②③C．①②③D．②③④【答案】A【解析】①火线的绝缘皮出现部分破损，可能造成漏电或触电，能使家庭电路的漏电保护器切断电路；②地上的人不小心接触到火线，流经火线和零线的电流不同，能使家庭电路的漏电保护器切断电路；③插座里的两个线头相碰了，会造成电路短路，从而造成电流过大，会引起空气开关“跳闸”，漏电保护器不会切断电路；④室内同时使用的用电器过多，会导致用电器的总功率过大，会导致电流过大，可能引起空气开关“跳闸”，漏电保护器不会切断电路；故综上所述，A符合题意；BCD不符合题意。
故选A。
4．“珍爱生命，远离危险！”下列做法符合安全原则的是（）A．若家庭电路起火迅速用冷水浇灭B．将三脚插头去掉中间脚插入两孔插座使用C．检修家庭电路时断开总开关D．在输电线上晾晒湿衣服【答案】C【解析】A．生活中的水是导体，故电线着火时迅速泼水浇灭火焰，易造成触电；应该立即切断电源再施救，故A不符合题意；B．三孔插座的上孔接地线，用电器的金属外壳通过三孔插座的上孔与大地相连，这样在用电器的金属外壳漏电时，可以避免出现触电事故；不能去掉中间一脚，故B不符合题意；C．为避免发生触电事故，检修电路及更换元件时，一定断开总开关，故C符合题意；D．湿衣服是导体，当把湿衣服晾在电线上时，一旦电线漏电，人接触衣服时会发生触电事故，故D不符合题意。

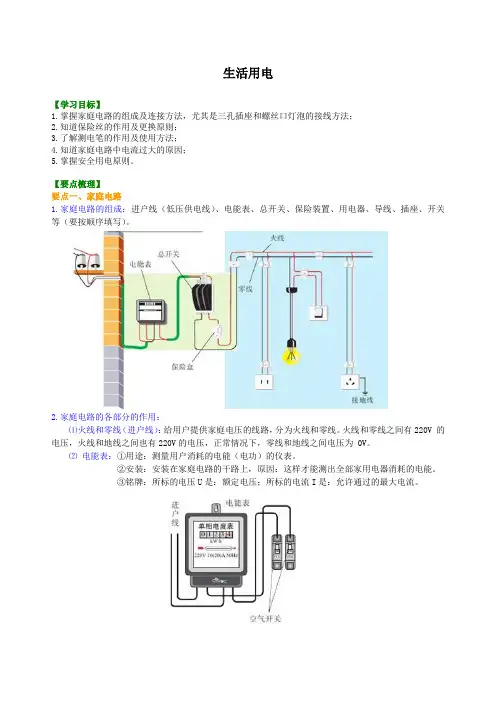

生活用电【学习目标】1.掌握家庭电路的组成及连接方法，尤其是三孔插座和螺丝口灯泡的接线方法；2.知道保险丝的作用及更换原则；3.了解测电笔的作用及使用方法；4.知道家庭电路中电流过大的原因；5.掌握安全用电原则。
【要点梳理】要点一、家庭电路1.家庭电路的组成：进户线（低压供电线）、电能表、总开关、保险装置、用电器、导线、插座、开关等（要按顺序填写）。
2.家庭电路的各部分的作用：⑴火线和零线（进户线）：给用户提供家庭电压的线路，分为火线和零线。
火线和零线之间有220V 的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为 0V。
⑵电能表：①用途：测量用户消耗的电能（电功）的仪表。
②安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。
③铭牌：所标的电压U是：额定电压；所标的电流I是：允许通过的最大电流。
⑶总开关（空气开关）：①作用：控制整个电路的通断，以便检测电路更换设备。
②安装：家庭电路的干路上，空气开关的静触点接电源线。
⑷保险装置（保险丝）：①材料：保险丝是由电阻率大、熔点较低的铅锑合金制成。
②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。
③电路符号：④连接：与所保护的电路串联，且一般只接在火线上。
位置在总开关之后。
⑤选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑥规格：越粗额定电流越大。
⑸插座：①作用：连接家用电器，给可移动家用电器供电。
②种类：固定插座、可移动插座、二孔插座、三孔插座。
③安装：并联在家庭电路中，具体接线情况：三孔插座，左零（线）、右火（线）、上接地（线），两孔插座通常左零线右火线。
⑹用电器（电灯）、开关：①安装：螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线；灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线：②原因：防止维修触电。
③开关和用电器串联，控制用电器，如果开关短路用电器会一直工作，开关不能控制，但不会烧干路上的保险丝。
物理九年级知识点生活用电物理九年级知识点：生活用电在我们日常生活中，电力的应用无处不在。
从家中的照明、电器设备，到学校、办公场所的供电设备，电力已成为我们生活的必需品。
了解物理九年级的生活用电知识点，可以帮助我们更好地使用电力，确保安全并有效地利用资源。
一、电的基本概念电存在于我们周围，它是一种能量的形式。
电荷是电的基本单位，有正负两种类型。
相同电荷相互排斥，不同电荷相互吸引。
电荷通过导线传导电流，电流的单位是安培（A）。
二、电的产生与传输常见的电源有干电池、蓄电池和发电机。
电流通过导线传输，正常情况下，导线的阻抗很小，可以忽略不计。
电流强度的单位是安培，电压的单位是伏特（V），电阻的单位是欧姆（Ω）。
三、电路基础知识1. 串联电路：电流依次通过各个元件，总电流相等，电压分配按元件的电阻大小比例进行。
2. 并联电路：电流分成若干条不同的路径，总电流等于各分支电流之和，电压相同。
四、安全使用电力1. 掌握正确的用电常识，合理使用电器设备。
2. 不乱拉乱接电线，避免电线受损、电路短路。
3. 不使用破损的插头或电线，避免触电危险。
4. 注意灭火器的摆放位置，遇到电器故障及时切断电源，防止火灾。
五、家庭电器的应用1. 灯泡：灯泡是最常见的照明设备，利用电能变为光能。
2. 电熨斗：电熨斗内部有加热元件，利用电能使元件发热，将热能传递到衣物上。
3. 电风扇：电风扇内部有电动机，利用电能驱动电动机旋转，产生风能。
4. 电视机：电视机利用电能驱动屏幕发出亮光，通过显示图像来实现观看效果。
5. 冰箱：冰箱利用电能驱动制冷系统，实现冷藏食物的功能。
六、用电安全小贴士1. 定期检查家中电路，发现问题及时处理，请专业人员进行维修。
2. 充分利用LED灯泡等节能电器，减少能源浪费。
3. 避免堆积电线和插头，避免触电风险。
4. 插拔插头时，不要用湿手触碰，防止触电危险。
结论：通过了解物理九年级的生活用电知识点，我们可以更好地使用和管理电力资源，确保用电安全。
生活用电1.顺序：进户线、电能表、总开关、保险装置、用电器。
2.保险丝（保险管、保险盒）采用电阻大熔点低的材料制成，保险丝熔断后不能用铁丝铜丝代替。
保险装置接在火线上。
3.保险丝熔断或空气开关掉闸后，不能立即更换保险丝或闭合空气开关，应检查电路无误后，再更换或闭合。
4.（1）开关应接在火线和用电器之间，为了更安全。
（单刀双掷走廊两头的开光控制同一盏灯）如图所示,是小华依据所学简单电路知识，设计的控制楼梯灯的三种方案电路。
从安全用电角度对方案进行评估，其中合理的是 ______ 。
理由是 _______________。
（2）家庭电路各用电器之间是并联的；控制某用电器的开关和该用电器串联；小彩灯之间串联，但是每一个小彩灯并联一个电阻，某一个小彩灯灯丝断了，电流还可以通过电阻通过，其他的小彩灯照样发光。
（3）插座上有开关和指示灯，指示灯和插孔并联，开关在它们的干路上。
5.红线L线是火线又叫端线，蓝线N线是零线，花线E线叫地线，三孔插座左零右火上接地。
6．（1）试电笔使用时，手千万不能接触笔尖，但应该接触笔尾金属体。
（2）试电笔可以用来辨别零线火线，火线可以使小氖管发光，零线不可以；还可以用来检查电气设备的外壳是否带电。
（3）试电笔的电路中串联一个很大的电阻（约一百万欧姆）,这样使用试电笔使小氖管发光时，通过人体的电流很小，不会对人造成伤害。
7．（1）带金属外壳的大功率用电器必须配备三角插头，使用三孔插座。
（2）插头上标着E的导线连着用电器金属外壳，插座上相应的导线连着大地，当插头插入插座后，相当于将用电器的金属外壳接地。
（3）万一用电器的金属外壳和电源火线之间的绝缘损坏，使外壳带电，电流会流入大地，不会对人造成伤害，更安全。
（4）如果不使用三角插头有可能在漏电时（外壳与火线间的绝缘层损坏）使人触电。
（5）接外壳的“脚”做的长一些，保证接电时一定接地，更安全。
8. 漏电保护器可以监测地面上有无电流，当站在地上的人不小心接触了火线,电流经过人体流入大地，漏电保护器会迅速切断电流，保护人身安全。
电路应用于日常生活的实例电路应用于日常生活的实例引言：电路是我们日常生活中不可或缺的一部分。
从我们出生起，电路就开始渗透到我们的生活中。
无论是家庭用电、通讯设备还是交通工具，电路都扮演着重要的角色。
在本文中，我们将探讨电路在日常生活中的一些实例，从简单的家庭电器到先进的通讯技术，让我们一起来了解电路是如何影响我们的生活以及其背后的原理。
一、家庭电器的电路应用1.1 家庭照明系统家庭照明系统中使用的电路由电源、开关和灯具组成。
当我们按下开关时，电路会完成闭合，使电源供应电能给灯具，从而实现照明。
这种电路通常是串联或并联电路。
1.2 空调和电视机空调和电视机等家电也是电路的应用。
空调通过电路来控制冷却或加热过程，电视机则通过电路来接收电视信号和产生图像。
1.3 家用电器的电源管理家用电器通常有不同的功率要求，而电路可以通过电源管理来确保它们能够正常工作。
电路中的变压器和电子元件可以调整电压和电流，以适应各种家电的需求。
二、通讯设备中的电路应用2.1 手机和电脑无论是手机还是电脑，它们都使用了复杂的电路和芯片技术。
手机的电路板上包含了处理器、内存、无线通信模块等组件，实现了通话、上网和应用程序的功能。
电脑也是一个复杂的电路系统，其中的CPU、显卡、硬盘等组件通过电路进行数据传输和控制。
2.2 无线通讯系统无线通讯系统如手机、蓝牙耳机等也需要电路来实现通信功能。
无线通讯电路中的天线、射频模块和解调器等组件可以将信号转换为电磁波，并将其发送到接收端，使得我们能够进行无线通信。
2.3 互联网和数据传输互联网和数据传输是现代社会不可或缺的一部分，而这也离不开电路的应用。
光纤通讯系统中的光电转换器、光纤缆线和光纤放大器等电路组件可以将数据以光信号的形式传输，实现高速、远距离的数据传输。
三、交通工具中的电路应用3.1 汽车电路汽车中的电路应用广泛，从点火系统、引擎控制系统到车载娱乐系统等，无处不在。
汽车电路通过传感器、控制单元和执行部件等组件实现了汽车的各种功能，如引擎的控制、灯光的操作和音响的播放等。
与挑战并存。
前面三课中学生已经基本掌握了点亮小灯泡的方法、认识了导体和绝缘体区别、了解了电路通路或故障排查方法后，结合学生的热情和探究意愿，同时，借助一定的生活经验，通过实验联系生活。
学生们可以很好的拓展关于电的知识。
教学过程教学环节教师活动学生活动设计意图导入新课我的生活离不开电。
你能举例说说吗？举例说明导入生活用电的主题讲授新课一、直流电和交流电1、电的来源有两种：一是来自电池，一是来自发电厂。
下面这些用电器，哪些是由电池供电？哪些是由发电厂供电？小结：电池提供直流电，发电厂提供交流电。
2、讨论直流电和交流电，它们有什么异同点？提醒学生可以从以下几个方面思考：●供电时间长短●电能强弱●安全性●传输距离二、直流电和交流电的来源1、提供直流电的电池，你知道哪些？归纳：7号电池、纽扣电池、锂电池、蓄电池……2、哪些地方能提供交流电？归纳：火电厂：利用煤、石油、天然气作为燃料发电。
太阳能电站：利用太阳能发电，是清洁能源和可再生能源。
核电站：利用核燃料发电。
水电站：利用水力发电。
3、哪些地方要用到交流电？归纳：讨论交流完成“活动手册”任务讨论回答回答：发电厂回答知道不同的用电器采用不同的供电方式，生活中的电可以分为直流电和交流电。
初步懂得直流电和交流电的异同点。
知道直流电和交流电的来源，以及交流电的传输过程。
2、实验过程①切开橙子②插入锌片和铜片③铜片和锌片分别接入导线④两根导线另一端连接LED灯注意：铜片和锌片不能接触3、LED灯不亮是怎么回办？明确：①检测导线接触②检测LED灯正负极是否接反了③多用几个橙子试试六、作业布置设计一张安全用电宣传画。
讨论到人类为获得电所作出的持续探索和大胆创新。
完成“活动手册”任务课堂小结通过本节课的学习，我们知道不同的用电器采用不同的供电方式，生活中的电可以分为直流电和交流电。
通过观察图片、视频等资料，知道电对人可能造成伤害，懂得安全用电的基本常识。
通过制作水果电池的活动，认识到人类为获得电所作出的持续探索和大胆创新。
生活用电提纲进户线：为用户提供电能。
包括火线与零线，它们之间电压为220V，火线与大地之间为220V，零线与地之间电压为0V插座：对可移动的用电器供电。
插座分为两孔插座与三孔插座。
插座与用电器并联（固定的）两孔插座：一孔接火线，一孔接零线。
一般左零右火。
三孔插座：左零右火中接地灯座：俗称灯头。
灯座分螺旋口灯座与卡口灯座。
侧面接零线，中央顶部弹簧片通过开关接到火线上。
1、火线带电，与零线之间电压为220V，火线能使试电笔发光，零线在户外与大地相连，零线不会使试电笔发光。
2、试电笔：（1）辨别火线与零线。
（2）笔尖金属体、电阻、氖管、弹簧、笔尾金属体。
（3）使用：手指按住笔尾金属体，笔尖金属体接触导线裸露处，若氖管发光则测的是火线，不发光测的是零线。
（电阻阻值非常大，电流非常小）（4）原理三线插头：最上面的一个脚接用电器的金属外壳。
插入三孔插座（大地）将用电器外壳与大地连接起来。
最上面的一个脚设计的长的目的在用电器通电前，先将外壳接地，起到安全和保护作用。
漏电保护器：是在有人触电或漏电时，能自动断开，起保护作用。
铭牌含义：漏电电流达到30mA时，在0.1s内自动切断电路。
空气开关与漏电保护器的作用分别是：家庭电路安装口诀：火线零线并排走，零线直接进灯口，火线接上开关进灯头。
第二节、家庭电路电流过大的原因（1）作用：电路电流过大时自动熔断，避免发生危险，保护用电器和人身安全。
（2）材料：用铅锑合金制成的，电阻大，熔点低（3）选择和更换：不同粗细的保险丝，其额定电流不同。
选择时，应让保险丝的额定电流等于或稍大于电路的最大正常工作电流。
更换时不能换用粗的，也不能用铜丝和铁丝。
（4）保险丝有时安装在玻璃管或陶瓷管内，称为保险管。
额定电流写在保险管的铜帽上（5）空气开关：新建楼房已经不再使用保险丝，而用空气开关代替。
电流过大时空气开关断开（俗称跳闸）第三节安全用电1、触电电流的认识：当人体通过0.6mA的电流,会引起人体麻刺的感觉；通过20mA安的电流,就会引起剧痛和呼吸困难；通过50mA安的电流就有生命危险；通过100mA安以上的电流，就能引起心脏麻痹、心房停止跳动，直至死亡。
