激光扩束镜原理讲解

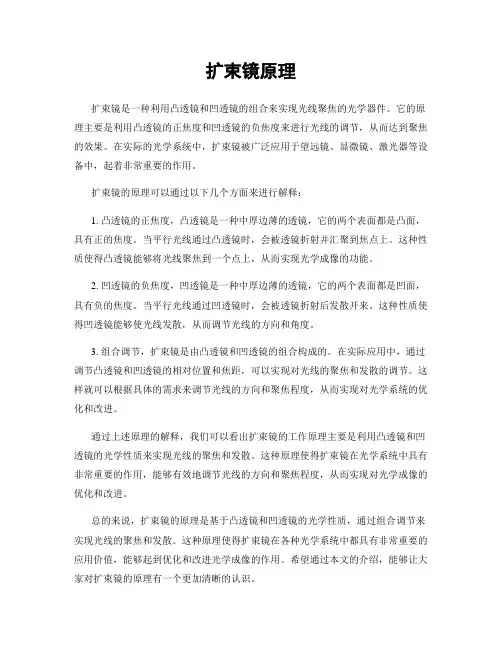

扩束镜原理扩束镜是一种利用凸透镜和凹透镜的组合来实现光线聚焦的光学器件。

它的原理主要是利用凸透镜的正焦度和凹透镜的负焦度来进行光线的调节，从而达到聚焦的效果。

在实际的光学系统中，扩束镜被广泛应用于望远镜、显微镜、激光器等设备中，起着非常重要的作用。

扩束镜的原理可以通过以下几个方面来进行解释：1. 凸透镜的正焦度，凸透镜是一种中厚边薄的透镜，它的两个表面都是凸面，具有正的焦度。

当平行光线通过凸透镜时，会被透镜折射并汇聚到焦点上。

这种性质使得凸透镜能够将光线聚焦到一个点上，从而实现光学成像的功能。

2. 凹透镜的负焦度，凹透镜是一种中厚边薄的透镜，它的两个表面都是凹面，具有负的焦度。

当平行光线通过凹透镜时，会被透镜折射后发散开来。

这种性质使得凹透镜能够使光线发散，从而调节光线的方向和角度。

3. 组合调节，扩束镜是由凸透镜和凹透镜的组合构成的。

在实际应用中，通过调节凸透镜和凹透镜的相对位置和焦距，可以实现对光线的聚焦和发散的调节。

这样就可以根据具体的需求来调节光线的方向和聚焦程度，从而实现对光学系统的优化和改进。

通过上述原理的解释，我们可以看出扩束镜的工作原理主要是利用凸透镜和凹透镜的光学性质来实现光线的聚焦和发散。

这种原理使得扩束镜在光学系统中具有非常重要的作用，能够有效地调节光线的方向和聚焦程度，从而实现对光学成像的优化和改进。

总的来说，扩束镜的原理是基于凸透镜和凹透镜的光学性质，通过组合调节来实现光线的聚焦和发散。

这种原理使得扩束镜在各种光学系统中都具有非常重要的应用价值，能够起到优化和改进光学成像的作用。

希望通过本文的介绍，能够让大家对扩束镜的原理有一个更加清晰的认识。

扩束器原理
扩束器原理是一个光学设备，它可以将光斑的尺寸和强度改变，以便改善检测或成像系统的性能。

扩束器也称作光斑调整器，可以在激光系统或其他光学系统中扮演重要角色。

扩束器是通过使用某种光学元件，如折射镜，透镜，反射镜，棱镜或定向反射器，来实现其功能的。

它可以改变光斑尺寸（诸如宽度，长度和直径），以及它的强度（最大亮度）。

扩束器通常用于改善光学检测或成像系统的性能，如改善聚焦，增强背景分辨率，缩小图像点的尺寸，以及改善实际测量幅度的精度。

它们还可以用于增加光学系统的存储容量，例如一次将更多的信息如图像存储到一个驱动器中，或者在传输光信号时增加数据传输速率。

在光学系统设计中，扩束器有可能不只使用一个，而是多个相互连接。

它们的连接顺序依赖于光学系统的工作原理和功能。

例如，可以将透镜和棱镜结合在一起，以增加光轴的角度，从而在整个系统中改变光斑的尺寸和形状。

其他一些选择包括将多个棱镜组合成一个光学元件，以改变光斑的尺寸或形状，或将透镜和折射镜混合使用，以改变光斑的尺寸和强度。

扩束器的工作原理取决于它的类型和特性。

例如，通过将透镜，折射镜或棱镜组合在一起，它们可以改变光斑的尺寸和强度，从而改善检测或成像系统的性能。

它们也可以用来调整光路中的光斑尺寸和强度，以调整激光输出，改善测量精度，或在传输光信号时增加数据传输速率。

扩束镜的原理及应用方法1. 扩束镜的原理扩束镜是一种光学工具，使用凸透镜将平行光束聚焦为更紧凑的束。

它的工作原理基于透镜的折射性质。

2. 扩束镜的工作原理扩束镜由一个凸透镜组成，该镜头可以将平行光束聚焦。

它具有一个正的聚焦长度，所以扩束镜在一定距离之外的光束会发散。

这个焦距决定了聚焦的程度。

扩束镜的原理可以通过以下几个步骤进行解释：2.1 入射平行光当平行光线进入扩束镜时，它们会与透镜的曲面相交。

根据透镜的凸度，光线会发生折射。

2.2 折射现象透镜的曲面使光线在通过透镜的过程中改变方向。

由于透镜的形状，光线会向透镜的光轴倾斜。

2.3 聚焦效应光线在透镜内聚焦后，会形成更紧凑的束。

这是因为透镜的形状会将光线聚集在一个点上，这个点被称为焦点。

2.4 发散效应如果光线没有被透镜完全聚焦，它们会在一定距离内发散。

这个距离取决于透镜的焦距。

3. 扩束镜的应用方法扩束镜具有多种应用，在以下几个领域中被广泛使用：3.1 光通信扩束镜在光通信中起着重要的作用。

由于大气中存在光的散射，光通信会受到损耗。

使用扩束镜可以将光束集中在更小的区域内，减少损耗并提高传输速度和可靠性。

3.2 激光切割和焊接扩束镜可用于激光切割和焊接应用。

在这些应用中，需要将激光能量集中在一个小的区域内，以实现精确的切割和焊接。

扩束镜可以帮助实现这一目标。

3.3 激光打印和扫描扩束镜可用于激光打印和扫描设备中。

通过将激光束聚焦在一个小的区域内，可以实现高分辨率的打印和快速的扫描。

3.4 生物医学扩束镜在生物医学领域也有广泛的应用。

例如，在激光眼科手术中，扩束镜用于将激光束聚焦在眼睛的特定区域内，以进行矫正手术。

3.5 显示技术在显示技术中，扩束镜可用于投影，并将激光束聚焦在屏幕上，以实现清晰的图像。

4. 总结扩束镜是一种基于凸透镜的光学工具，通过将平行光束聚焦为更紧凑的束来实现扩束效果。

它的工作原理基于透镜的折射性质和焦距的调节。

扩束镜在光通信、激光切割和焊接、激光打印和扫描、生物医学和显示技术等领域有广泛应用。

一、激光扩束镜设计一、设计要求：设计一个激光扩束镜，扩束倍数为三倍，入射孔径为3mm，斜入射角1°，同时要求几何尺寸合适。

二、设计思路：１．确定第一面透镜由于激光能量较高，所以光线追迹时，尽量使光束不在镜筒中汇聚，如果采用两面透镜来完成设计，就要保证第一面透镜为凹凸镜，先将光线发散，第二面为凸透镜再将光线汇聚，平行光出射。

２.确定第二面透镜：在第一面透镜后放置凸透镜才能满足对无限远处对焦的要求。

３．几何参数的确定：由于要求几何尺寸合适，不妨将总尺寸设为160mm，由应用光学知识可以计算，则第一面透镜的焦距应该取-80mm，第二面透镜焦距取为240mm，筒长为160mm（也就是两透镜的几何距离）。

4.做到了平行光出射，并扩束三倍的要求后，下一步需要做的便是减少像差，这个里面可以调整的有透镜的材质，在几何尺寸允许的条件下还可以再对相对距离等参数做出微调，以求能调出像差较小的设计。

同时为增加可调自由度，还可以考虑再增加一面或者两面透镜，来达到消像差的目的。

三、设计过程（1）第一面透镜在设计第一面透镜时，先大致利用应用光学知识进行计算，估算透镜两个面的曲率半径，这里，大约可以取R1=-50mm，R2=200，材质使用BK7玻璃。

这时，可以先看看这一面透镜的相关参数，探究下像差与单面透镜的一些参数的关系，这里，发现，当透镜的曲率半径取得越大时，透镜显示的球差和慧差越大，所以，在实验和实际工程中，建议使用曲率合适的透镜。

同样，根据设计思路，这时需要解决的另一个问题便是确定第一面透镜的焦距，这里可以使用SYNOPSYS软件中的edit solves 功能来确定其焦距，最后，经过调试，选择的是R1=-55，R2=150，选用BK7玻璃。

（2）第二面透镜下一步便是确定第二面透镜的相关参数，根据设计思路中的计算，可以知道两面透镜之间的距离，所以需要确定的是透镜在像差比较小的情况下，能使光纤平行出射的焦距，也就是设计思路里面所确定的240mm。

激光扩束镜结构激光扩束镜是一种用于调整激光光束直径的光学元件。

它通常由一个具有一定曲率的球面镜面组成。

激光扩束镜结构的设计和制造对于激光器的性能和应用具有重要影响。

一般而言，激光扩束镜由两个主要部分组成：球面镜面和支撑结构。

球面镜面是调整激光光束直径的关键部分，它通常由光学玻璃或光学晶体制成。

球面镜面的曲率决定了光束扩束的方式，不同的曲率可以实现不同的扩束效果。

支撑结构则是用于固定和支撑球面镜面的部分，它通常由金属或塑料材料制成，具有足够的刚度和稳定性。

在激光扩束镜结构中，球面镜面的形状和曲率是关键因素。

一般来说，球面镜面可以分为凸面镜和凹面镜两种类型。

凸面镜具有正的曲率，可以将激光光束聚焦到一个点上，实现光束的收束。

而凹面镜则具有负的曲率，可以将激光光束扩散开来，实现光束的扩束。

根据需要，激光扩束镜可以选择不同曲率的球面镜面来实现不同的扩束效果。

在激光扩束镜结构中，还可以通过调整球面镜面的位置来进一步调整光束的直径。

通过改变球面镜面与光源之间的距离，可以改变光束的扩束或聚束效果。

例如，将球面镜面与光源距离缩小，可以实现光束的扩束；而将球面镜面与光源距离增大，则可以实现光束的聚束。

除了球面镜面和支撑结构，激光扩束镜结构中还可能包括其他辅助部件，如调节装置和冷却系统等。

调节装置可以用于微调球面镜面的位置和角度，以便实现更精确的光束扩束效果。

冷却系统则可以用于控制激光扩束镜的温度，以确保其稳定性和性能。

激光扩束镜结构是由球面镜面和支撑结构组成的光学元件。

通过调整球面镜面的形状、曲率和位置，激光扩束镜可以实现不同的光束扩束效果。

激光扩束镜的设计和制造对于激光器的性能和应用具有重要影响，因此在实际应用中需要根据具体需求进行选择和优化。

激光扩束镜原理讲解
首先，激光束经过一个凹透镜，这个透镜被称为聚焦透镜。

聚焦透镜
具有凸透镜的形状，当激光束通过透镜时，光束的入射角度被改变，导致
光束偏离原始路径。

根据折射定律，入射角和折射角之间的关系可以描述为：sinθ1/sinθ2 = n1/n2，其中θ1和θ2分别是入射角和折射角，
n1和n2是介质的折射率。

通过选择适当的折射率，我们可以将激光束偏
离原始路径。

然后，偏离的激光束经过一个反射镜。

反射镜通常是一个倾斜的平面
镜或曲面镜。

当光束垂直入射到镜子上时，它会沿着相同的路径反射。

但是，当光束以斜角入射时，光束的反射角度也会发生变化。

通过调整反射
镜的位置和角度，我们可以进一步调节光束的方向和直径。

最后，反射后的激光束再经过透镜。

这个透镜被称为发散透镜，它具
有凹透镜的形状。

与聚焦透镜相反，发散透镜会导致光束向外展开，直径
变大。

通过选择适当的透镜，我们可以控制光束的直径和发散的程度。

通过使用聚焦透镜、反射镜和发散透镜的组合，激光扩束镜可以将一
个窄束的激光扩展为一个较大直径的激光束。

通过调整元件的位置和角度，我们可以控制激光束的直径和发散的程度。

这在许多应用中都是非常重要的，例如激光切割、激光打标和激光照明等。

总结起来，激光扩束镜的原理是基于折射和反射的原理。

通过使用聚
焦透镜、反射镜和发散透镜的组合，可以将一个窄束的激光扩展为一个较
大直径的激光束。

这种机制允许我们控制激光束的直径和发散的程度，从
而满足各种应用的需求。

激光扩束镜原理与应用讲解一、激光扩束镜的原理1.透镜：透镜是激光扩束镜的核心部件，通常采用凹透镜。

透镜的功能是改变光线的传播方向，并使光线的角度发生变化。

当光线通过透镜时，透镜会改变光线的传播方向，使光线发生偏折。

2.凸透镜：凸透镜是激光扩束镜中的关键组件，它能够使光线发生折射，并且将光束聚焦到一个点上。

通过调整凸透镜的位置和角度，可以改变光束的直径。

3.透镜支架：透镜支架是用来支撑透镜和凸透镜的结构，使其固定在一定的位置上。

透镜支架通常由金属材料制成，具有较高的稳定性和耐用性。

二、激光扩束镜的应用1.激光加工：在激光加工过程中，激光扩束镜可用于调节激光束的直径，以满足不同加工要求。

通过调整激光束的直径，可以控制激光的能量密度和聚焦效果，从而实现精确加工。

2.激光测量：激光扩束镜可用于激光测距仪、激光测厚仪等激光测量设备中。

通过调整激光束的直径，可以改变激光测量设备的测量范围和精度。

3.激光打印：激光扩束镜常常用于激光打印机中，通过调整激光束的直径，可以控制打印机的打印速度和打印质量。

激光扩束镜还可用于打印机的校准和调试。

4.激光显示：激光扩束镜可用于激光显示器中，通过调整激光束的直径和角度，可以控制激光显示器的显示效果和分辨率。

5.光通信：激光扩束镜也广泛应用于光通信设备中，通过调整激光束的直径和角度，可以改变光通信设备的传输距离和信号强度。

总结：激光扩束镜是一种能够调整光束直径的光学设备，其原理是通过透镜和凸透镜的运用，改变光线的传播方向和角度，从而实现光束的扩束。

激光扩束镜在激光加工、激光测量、激光打印、激光显示和光通信等领域都有广泛的应用。

通过调整激光束的直径和角度，可以实现不同工艺的需求，并能改变光学设备的性能和特性。

激光扩束器光源发出的激光一般是一束准直的细圆柱光束，直径为1～2mm，而实际要求激光束有一定的宽度.下面讨论两种常用扩束方法.1) 棱镜扩束法由于棱镜材料的折射，使出射光方向与入射光方向不同，其入射角与棱镜顶角的变化可以引起光束宽度的改变.棱镜扩束示意图如图1a .每个棱镜的扩束比为D/d=M=cos［arcsin（sinφ/μp）］/cosφ′式中D为出射光的宽度；d为入射光的宽度；M为扩束比；φ为入射角；φ′为折射角；μp 是棱镜的折射率.玻璃棱镜的μp=1.54.根据现有的数据，d=2mm，D=47mm,则总的扩束比为Mn=D/d=23.5图1 棱镜扩束系统若想用3个棱镜完成扩束比，则每个棱镜的扩束比应为M=M1/3n=2.8由M=cos［arcsin(sinφ/μp)］/cosφ′=2.8 ，可近似算得φ=81°.由折射定律μp=sinφ/sinφ′,可得φ′=53°.在选择棱镜的顶角时，应使得出射光束尽可能垂直于出射面，以使这个出射面反射最小.由几何学可知，应取棱镜顶角ψ＝φ′＝53°.实际的棱镜扩束光路如图1b.和下面的透镜扩束相比，具有体积小，无象差等优点，并同时使入射光方向转了近90°，用在系统光路中即扩展了光束，也使光线方向发生改变，起到了扩束镜和反射镜的双重作用.总尺寸为10cm×10cm.2) 透镜扩束法设透镜的焦距为F，物距和象距分别为S01和S02，它们之间的关系为当S01=F时，S02=∞,说明透镜焦点上的一个点光源经过透镜后为一平行光；当S02=F时，S01=∞,表明当入射光为一平行光时，经过透镜后，聚焦在透镜的焦点上，如图2所示.图2 透镜聚光原理利用这一特点，采用两个焦距不同的透镜，可以构成如图3所示的扩束和准直系统.F1、F2分别为两个透镜的焦距，由几何光学原理很容易得出束宽放大比率为M=F2/F1设激光束直径为d，光束宽度为D，那么M=D/d=F2/F1图3 扩束系统和棱镜相比，透镜存在相差的影响，其中最主要的是球差.球差是由于非傍轴光线通过透镜时屈折得过分利害引起的，从而引起聚焦不好，如图4a.但是如果把一块透镜想象成两块棱镜在底部连接而成，那么明显的是：当入射光线同镜面和出射光线同镜面大致成同样大小的角度时，入射光线的偏转将最小，在图4b中，只要把透镜翻转过来，就使球差显著减小，当入射光是平行光时，对一个简单的凸透镜来说，若其后表面几乎为平面但不完全是平面时，将会有最小的球差.由于光路是可逆的，用两个透镜进行扩束时，应使两个透镜较平的一面相对，来减小相差.图4 一个平凸透镜的球差。

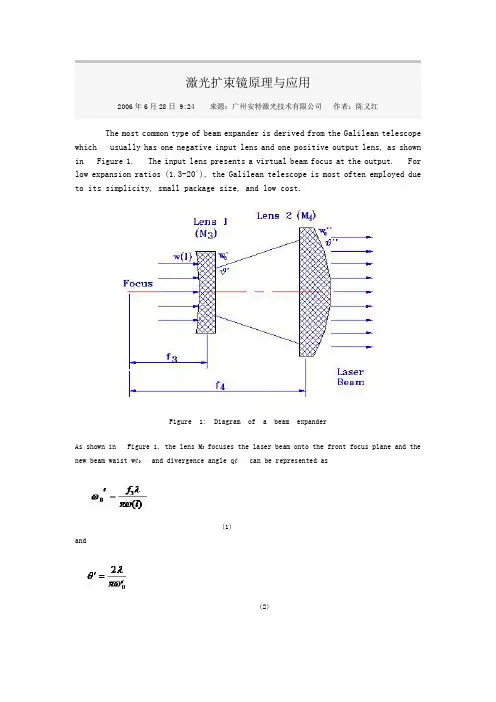

激光扩束镜原理与应用2006年6月28日 9:24 来源：广州安特激光技术有限公司作者：陈义红The most common type of beam expander is derived from the Galilean telescope which usually has one negative input lens and one positive output lens, as shown in Figure 1. The input lens presents a virtual beam focus at the output. For low expansion ratios (1.3-20´), the Galilean telescope is most often employed due to its simplicity, small package size, and low cost.Figure 1: Diagram of a beam expanderAs shown in Figure 1, the lens M3 focuses the laser beam onto the front focus plane and the new beam waist w¢0and divergence angle q¢ can be represented as(1)and(2)(3)where w(l) is the radius of the beam entering the lens M3, l is the distance between the lens M3 and the beam waist w0 from the laser generator, and f3 is the focal length of the lens M3.Since w0¢ lies on the back focus plane of the lens M4 with a longer focal length, f4, the Gaussian beam with a beam waist w¢0 will be collimated by the beam expander. The collimation ratio of the beam expander for a Gaussian beam is as follows(4)where T1 = f4/f3. The beam waist w²0and divergence angle q² after the beam expander are(5)and(6)Substituting Equation (1) into Equation (5), the following expression can be obtained(7)From Equations (4)-(7), it is concluded that the beam expansion ratio and the collimation ratio for a Gaussian beam depend not only on the specifications of the beam expander, but also on the laser beam parameters as well as the positions of the optical lenses.The function of a beam expander is to reduce the divergence angle of laser beams and thus make the focused beam diameter smaller.。
