火炬吊装施工方案

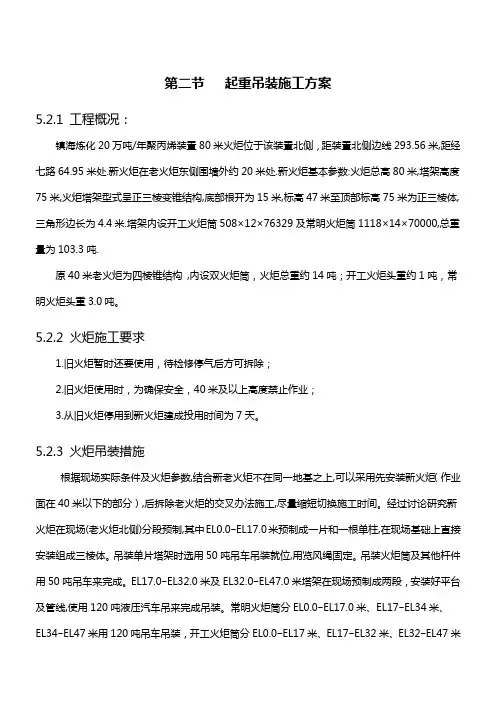

第二节起重吊装施工方案5.2.1 工程概况：镇海炼化20万吨/年聚丙烯装置80米火炬位于该装置北侧，距装置北侧边线293.56米,距经七路64.95米处.新火炬在老火炬东侧围墙外约20米处.新火炬基本参数:火炬总高80米,塔架高度75米,火炬塔架型式呈正三棱变锥结构,底部根开为15米,标高47米至顶部标高75米为正三棱体,三角形边长为4.4米.塔架内设开工火炬筒508×12×76329及常明火炬筒1118×14×70000,总重量为103.3吨.原40米老火炬为四棱锥结构,内设双火炬筒，火炬总重约14吨；开工火炬头重约1吨，常明火炬头重3.0吨。

5.2.2 火炬施工要求1.旧火炬暂时还要使用，待检修停气后方可拆除；2.旧火炬使用时，为确保安全，40米及以上高度禁止作业；3.从旧火炬停用到新火炬建成投用时间为7天。

5.2.3 火炬吊装措施根据现场实际条件及火炬参数,结合新老火炬不在同一地基之上,可以采用先安装新火炬（作业面在40米以下的部分）,后拆除老火炬的交叉办法施工,尽量缩短切换施工时间。

经过讨论研究新火炬在现场(老火炬北侧)分段预制,其中EL0.0~EL17.0米预制成一片和一根单柱,在现场基础上直接安装组成三棱体。

吊装单片塔架时选用50吨吊车吊装就位,用览风绳固定。

吊装火炬筒及其他杆件用50吨吊车来完成。

EL17.0~EL32.0米及EL32.0~EL47.0米塔架在现场预制成两段，安装好平台及管线,使用120吨液压汽车吊来完成吊装。

常明火炬筒分EL0.0~EL17.0米、EL17~EL34米、EL34~EL47米用120吨吊车吊装，开工火炬筒分EL0.0~EL17米、EL17~EL32米、EL32~EL47米用120吨吊车吊装。

塔架EL47.0~EL75.0米为一段,安装平台及管线，安装好火炬筒，用300吨汽车吊吊装就位。

常明分子封一吊，火炬头单独吊，使用300吨汽车吊吊装就位。

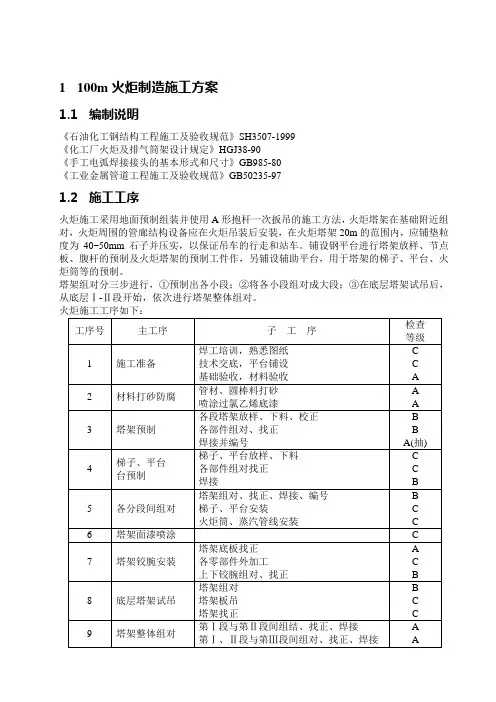

1100m火炬制造施工方案1.1编制说明《石油化工钢结构工程施工及验收规范》SH3507-1999《化工厂火炬及排气筒架设计规定》HGJ38-90《手工电弧焊接接头的基本形式和尺寸》GB985-80《工业金属管道工程施工及验收规范》GB50235-971.2施工工序火炬施工采用地面预制组装并使用A形抱杆一次扳吊的施工方法，火炬塔架在基础附近组对，火炬周围的管廊结构设备应在火炬吊装后安装，在火炬塔架20m的范围内，应铺垫粒度为40~50mm石子并压实，以保证吊车的行走和站车。

铺设钢平台进行塔架放样、节点板、腹杆的预制及火炬塔架的预制工件作，另铺设辅助平台，用于塔架的梯子、平台、火炬筒等的预制。

塔架组对分三步进行，①预制出各小段；②将各小段组对成大段；③在底层塔架试吊后，从底层Ⅰ-Ⅱ段开始，依次进行塔架整体组对。

C级为施工班组自检。

1.3技术要求1.3.1拼装技术要求1)所有塔架材料应具有材质合格证明；2)施工执行标准SH3507-1999、GB985-80。

基础验收、材料验收、放样、下料、组对等各项工作中的允许偏差详见质检卡。

主竖杆上切割榫槽宽度的允许偏差为±2mm，主要内容如表1所示。

表许偏差如表2所示。

1.3.2焊接技术要求1)焊材应有合格证书，焊条的烘烤温度保温时间应符合标准要求。

2)对于δ≥40mm的16Mn材质钢板和腹杆的焊接，应采取焊前预热和焊后热处理，具体详见焊接工艺说明。

3)塔架主竖管对接加垫板，具体要求及坡口型式详见工艺说明，施工前应作三个焊缝拉伸试验。

4)塔架焊缝分级、检查项目及评定标准应符合设计及有关标准要求。

5)火炬塔架所有焊缝均应进行外观检查，焊缝金属表面焊波应均匀，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅物，并有焊接记录。

6)施工图中未注明脚焊缝脚高度K=1/7×最小板厚且不小于6mm，加强高度不大于3mm。

1.3.3防腐保温技术要求1)防腐材料及保温材料应有出厂合格证。

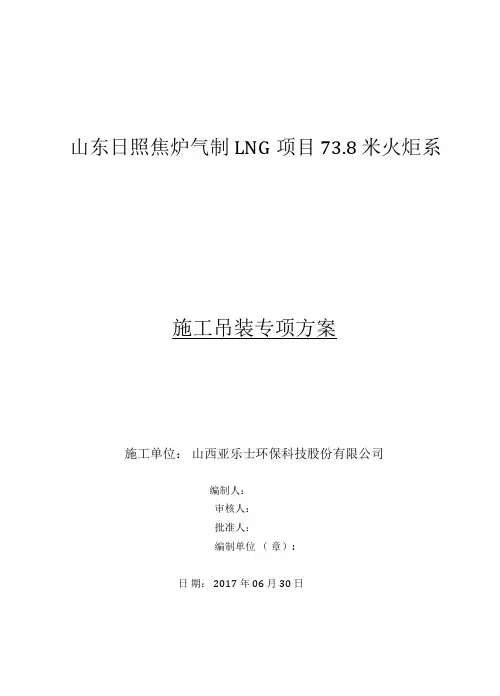

山东日照焦炉气制LNG项目73.8 米火炬系施工吊装专项方案施工单位：山西亚乐士环保科技股份有限公司编制人：审核人：批准人：编制单位（章）:日期：2017 年06 月30 日吊装专项方案一、编制依据1.1安装验收标准及规范a.《石油化工企业排气筒和火炬塔架设计规范》SH3029-1991；b.《工业管道工程施工及验收规范》；GB50235-2010c.《起重工操作手册》d.《石油化工特殊钢结构工程施工及验收规范》SH3507-1999e.《工业建筑防腐蚀设计规范》CB50046-95f.《钢结构工程施工质量验收规范》GB50205-2002g.《现场设备、工业管道焊接工程施工及验收规范》；GB50236-2011h.《石油化工设备和管道涂装防腐蚀技术规范》SH3022-2011I. 其它相关的施工及验收规范1.2施工文件a. 现场实际勘察记录；B.山东日照焦炉气制LNG项目关于施工进度计划的要求；c．建设单位提供的工程物资及施工条件；d．安全预案；e. 设计图纸及相关的技术文件。

二、工程概况2.1概述山东日照焦炉气制LNG项目火炬项目工程，该项目较大设备（塔架、燃烧器、筒体组合件）整体高度较高，体积较大，重量较重，大部分工作量都为高空作业，因此其安装方法适宜选用零散组对安装的专用抱杆法进行安装。

为使该工程在大难度施工的情况下顺利且有序地开展施工作业，特编制本吊装方案。

此方案是我公司编制的仅适用于山东日照焦炉气制LNG项目施工方案的重要组成部分，主要针对火炬塔架、燃烧器、筒体组合件的组对安装（吊装）部分。

此次安装需要吊装的设备为：火炬筒体（包括火炬燃烧器、火炬筒体） 结构（包括塔架结构、平台、爬梯附件等） ，相应管网（包括点火系统、连接管网、 电器控制系统等）。

1.1 火炬塔架的安装1.1.1 火炬塔架的组成火炬塔架总高度 73.8 米，根开 9 米，基础顶标高 +0.3m ，在标高+17.8m 、+30.8m 、+43.8m 、+55.8m 、处各设置一休息平台，在标高 +67.8m 、+73.8m 处各设一检修平台。

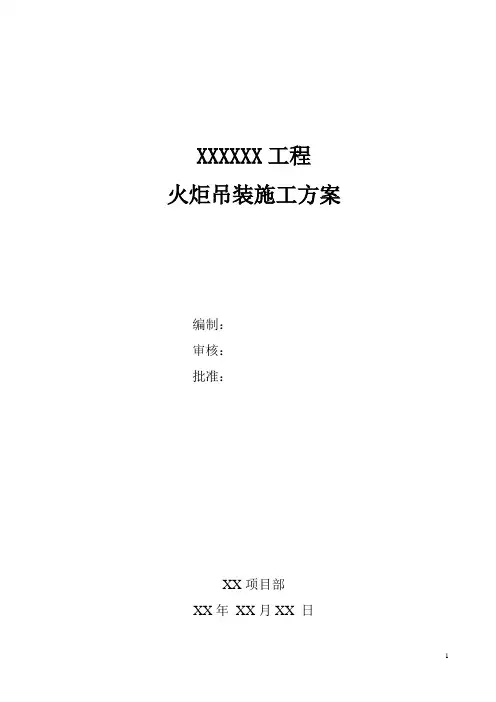

XXXXXX工程火炬吊装施工方案编制：审核：批准：XX项目部XX年XX月XX 日目录1 工程概况 (1)1.1工程简介 (1)1.2主要工程量 (1)1.3工程特点分析 (1)2 主要施工方法 (1)2.1总体施工方案介绍 (1)2.2放空火炬的吊装方案 (1)3 质量管理措施 (1)4 HSE保证措施 (3)5主要施工机具和技措用料 (4)5.1主要施工机具一览表 (4)5.2 主要施工技措用料一览表 (4)1 工程概况1.1工程简介1.2主要工程量火炬高度为30米，重量为3.9吨。

火炬塔架为正三角形，重量为17吨。

总重为21吨(包括火炬平台、梯子、火炬筒重量)。

本工程需要将火炬移位，原火炬基础与新火炬基础之间的距离为170米。

1.3工程特点分析1.3.1原火炬基础与新火炬基础之间的路面土质较软，吊车自重比较大，需要对地面进行硬化处理。

1.3.2 吊装移位过程中需要将火炬中间的放空火炬用槽钢加固48米。

2 主要施工方法2.1总体施工方案介绍将火炬筒、火炬塔架与基础的螺栓松开后进行整体吊装，使用200t汽车吊与50t汽车吊配合吊装拆除移至火炬围墙外，然后再倒运至新火炬基础附近，最后进行吊装并安装。

2.2放空火炬的吊装方案2.2.1场地准备在火炬施工区域行车路面铺设长250mx宽15mx厚300mm厚混砂，并用压路机压平地面，再铺设200mm厚φ4砾石。

在设备吊装位置铺设30mm厚钢板以确保吊装时地面载荷要求。

吊装前使用16#槽钢对火炬管和塔架进行局部加固。

2.2.2火炬吊装主要工作量火炬塔架正三角形，高30m，合计重量21t。

2.2.3总体吊装方案用200吨全配重汽车吊进行主吊，使用50吨汽车吊进行副吊。

本次吊装采用2台吊车进行配合吊装作业。

2.2.3.1吊点位置选定主吊点选在塔顶三根塔柱上面，辅助吊点选在在塔架底部位置，溜尾吊装选在塔架底部主支撑管上面。

2.2.3.2火炬及塔架的加固火炬与塔架连接板进行加固，方式为十字焊缝加强筋的形式，板厚度为δ12mm；主吊位置塔架顶部端的三根主管进行加固，增加无缝钢管的数量，规格为φ114*6mm，各侧增加4根；辅助吊点位置进行支撑管加固，加固管线采用φ114*6mm无缝钢管，各侧增加4根。

火炬吊装施工技术方案目录一、前言 (2)1.1 编制依据 (2)1.2 工程概况 (3)二、火炬系统介绍 (3)2.1 火炬结构及功能 (4)2.2 火炬安装流程 (5)三、吊装前的准备工作 (6)3.1 技术准备 (7)3.2 物资准备 (8)3.3 人员组织 (9)四、火炬吊装施工方案 (10)4.1 吊装工艺选择 (11)4.2 吊装设备选型 (12)4.3 吊装步骤及工艺要求 (13)4.4 安全措施 (14)五、火炬吊装过程中的监控与应急处理 (16)5.1 监控方法 (17)5.2 应急预案 (18)六、火炬吊装后的检查与验收 (19)6.1 检查内容 (20)6.2 验收标准 (21)七、火炬吊装施工总结 (21)7.1 施工成果 (23)7.2 存在问题及改进措施 (23)一、前言随着城市现代化建设的不断推进，火炬及点火系统作为重要的基础设施，其建设质量和安全性日益受到关注。

为了确保火炬吊装施工过程中的安全、高效与环保，本技术方案旨在为火炬吊装施工提供一套科学、合理且实用的技术指导。

本技术方案遵循国家相关法律法规、行业标准和规范，结合了近年来火炬吊装施工的实践经验和技术创新成果。

我们充分考虑了施工过程中可能遇到的各种风险因素，制定了相应的预防和应对措施，以确保施工过程的顺利进行。

本技术方案将为火炬吊装施工提供有力的技术支持和保障，为确保施工质量和安全奠定坚实的基础。

1.1 编制依据《火炬吊装施工技术规程》：本规程是火炬吊装施工的技术指导文件，为本次火炬吊装施工提供了详细的技术要求和操作方法。

现场实际情况：根据现场的实际情况，包括火炬的结构特点、安装位置、周围环境等，制定本方案。

相关行业标准和规范：参照国内外相关行业的标准和规范，确保本方案的技术水平和安全性。

1.2 工程概况本项目是位于城市工业区域的火炬装置安装工作，是一项综合性的安装工程。

主要涉及内容包括火炬吊装及其配套设施的安装施工，工程规模较大，涉及火炬装置的高度较高，安装精度要求高。

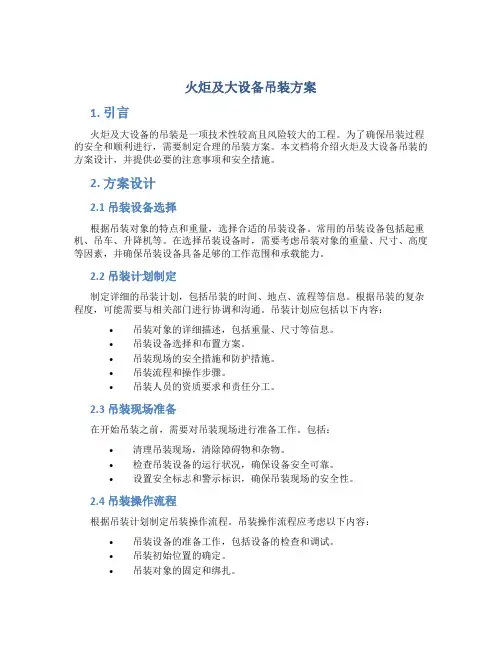

火炬及大设备吊装方案1. 引言火炬及大设备的吊装是一项技术性较高且风险较大的工程。

为了确保吊装过程的安全和顺利进行，需要制定合理的吊装方案。

本文档将介绍火炬及大设备吊装的方案设计，并提供必要的注意事项和安全措施。

2. 方案设计2.1 吊装设备选择根据吊装对象的特点和重量，选择合适的吊装设备。

常用的吊装设备包括起重机、吊车、升降机等。

在选择吊装设备时，需要考虑吊装对象的重量、尺寸、高度等因素，并确保吊装设备具备足够的工作范围和承载能力。

2.2 吊装计划制定制定详细的吊装计划，包括吊装的时间、地点、流程等信息。

根据吊装的复杂程度，可能需要与相关部门进行协调和沟通。

吊装计划应包括以下内容：•吊装对象的详细描述，包括重量、尺寸等信息。

•吊装设备选择和布置方案。

•吊装现场的安全措施和防护措施。

•吊装流程和操作步骤。

•吊装人员的资质要求和责任分工。

2.3 吊装现场准备在开始吊装之前，需要对吊装现场进行准备工作。

包括：•清理吊装现场，清除障碍物和杂物。

•检查吊装设备的运行状况，确保设备安全可靠。

•设置安全标志和警示标识，确保吊装现场的安全性。

2.4 吊装操作流程根据吊装计划制定吊装操作流程。

吊装操作流程应考虑以下内容：•吊装设备的准备工作，包括设备的检查和调试。

•吊装初始位置的确定。

•吊装对象的固定和绑扎。

•吊装操作的具体步骤，包括起重、移动、放置等。

•吊装结束后的收尾工作，包括设备的清理和归位。

2.5 安全措施和注意事项在吊装过程中，需要采取一系列的安全措施和注意事项，以确保吊装的安全性。

包括：•确保吊装现场的封闭和限制通行。

•严格控制吊装设备的工作范围，防止设备碰撞或超载。

•吊装人员必须穿戴符合要求的安全顶盔、安全带等个人防护装备。

•在吊装过程中，禁止人员站立在吊装对象下方或靠近吊装设备。

•在吊装过程中，禁止吊装设备的操作人员与吊装对象直接交谈或交流信息。

3. 总结火炬及大设备的吊装是一项复杂且风险高的工程。

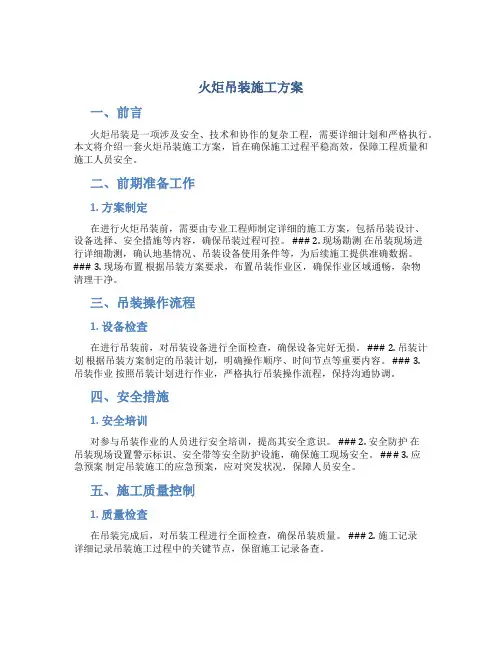

火炬吊装施工方案一、前言火炬吊装是一项涉及安全、技术和协作的复杂工程，需要详细计划和严格执行。

本文将介绍一套火炬吊装施工方案，旨在确保施工过程平稳高效，保障工程质量和施工人员安全。

二、前期准备工作1. 方案制定在进行火炬吊装前，需要由专业工程师制定详细的施工方案，包括吊装设计、设备选择、安全措施等内容，确保吊装过程可控。

### 2. 现场勘测在吊装现场进行详细勘测，确认地基情况、吊装设备使用条件等，为后续施工提供准确数据。

### 3. 现场布置根据吊装方案要求，布置吊装作业区，确保作业区域通畅，杂物清理干净。

三、吊装操作流程1. 设备检查在进行吊装前，对吊装设备进行全面检查，确保设备完好无损。

### 2. 吊装计划根据吊装方案制定的吊装计划，明确操作顺序、时间节点等重要内容。

### 3.吊装作业按照吊装计划进行作业，严格执行吊装操作流程，保持沟通协调。

四、安全措施1. 安全培训对参与吊装作业的人员进行安全培训，提高其安全意识。

### 2. 安全防护在吊装现场设置警示标识、安全带等安全防护设施，确保施工现场安全。

### 3. 应急预案制定吊装施工的应急预案，应对突发状况，保障人员安全。

五、施工质量控制1. 质量检查在吊装完成后，对吊装工程进行全面检查，确保吊装质量。

### 2. 施工记录详细记录吊装施工过程中的关键节点，保留施工记录备查。

结语火炬吊装作为一项技术含量较高的工程，需要经过严格计划和执行，方能顺利完成。

通过本文介绍的吊装施工方案，可有效提高吊装作业的安全性和效率，确保项目顺利进行。

一、工程概况本工程为某化工厂自卸式火炬安装项目，主要包括火炬塔架、火炬筒体、火炬头、燃料供应系统、控制系统等设备的安装。

工程总高度约60米，塔架直径约3米，火炬筒体直径约2.5米，火炬头直径约1.5米。

工程内容涵盖火炬塔架的安装、火炬筒体与火炬头的安装、燃料供应系统的安装、控制系统的安装以及火炬的整体调试。

二、施工准备1. 施工组织成立自卸式火炬安装项目部，明确项目经理、技术负责人、施工员、安全员等人员的职责，确保工程顺利进行。

2. 施工材料（1）火炬塔架：采用Q345B钢板，加工成直径约3米的塔架，总高度约60米。

（2）火炬筒体：采用Q345B钢板，加工成直径约2.5米的筒体，总高度约40米。

（3）火炬头：采用Q345B钢板，加工成直径约1.5米的火炬头。

（4）燃料供应系统：包括燃料罐、输送管道、阀门、流量计等。

（5）控制系统：包括控制柜、传感器、执行器等。

3. 施工工具（1）吊车：用于火炬塔架、火炬筒体、火炬头的吊装。

（2）电焊机：用于火炬塔架、火炬筒体、火炬头的焊接。

（3）气割机：用于火炬塔架、火炬筒体、火炬头的切割。

（4）扳手、螺丝刀等工具。

三、施工步骤1. 火炬塔架安装（1）将火炬塔架运输至施工现场，利用吊车将其吊起。

（2）将火炬塔架放置在基础垫块上，调整水平度。

（3）将火炬塔架与基础连接，焊接固定。

2. 火炬筒体安装（1）将火炬筒体运输至施工现场，利用吊车将其吊起。

（2）将火炬筒体套在火炬塔架上，调整水平度。

（3）将火炬筒体与火炬塔架连接，焊接固定。

3. 火炬头安装（1）将火炬头运输至施工现场，利用吊车将其吊起。

（2）将火炬头安装在火炬筒体顶部，调整水平度。

（3）将火炬头与火炬筒体连接，焊接固定。

4. 燃料供应系统安装（1）将燃料罐、输送管道、阀门、流量计等设备运输至施工现场。

（2）按照设计要求，将燃料罐、输送管道、阀门、流量计等设备安装在火炬塔架上。

（3）连接燃料罐与火炬筒体，确保管道连接牢固。

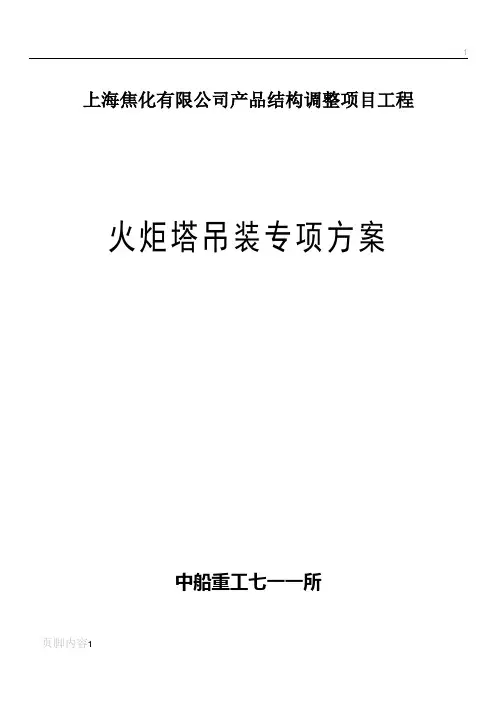

上海焦化有限公司产品结构调整项目工程火炬塔吊装专项方案中船重工七一一所2011年12月18日目录一、吊装工艺------------------------------------------3二、吊装方案的编制依据---------------------------------8三、安全管理目标、组织机构-----------------------------9四、安全管理制度--------------------------------------10五、安全生产保证体系----------------------------------10六、吊装危险源识别及风险控制--------------------------12七、钢结构吊装专项安全防护措施------------------------14八、现场文明施工措施----------------------------------20一、吊装工艺1、吊装准备（1）清除地上障碍物: 清除吊装作业范围内地面上的全部障碍物。

（2）平整场地并夯实: 清除余土,夯实基础周围地面, 对吊车站位处,面积20m × 20m 处进行分层夯实。

处理如下：为防止塔架发生挠曲变形, 在塔架悬空部分用φ219mm × 7mm 结构用无缝钢管作为支腿，并用16MnR弧板进行过渡, 每节1个, 并用木块支垫。

（3）修建临时道路: 吊车自身质量为260t , 现场道路的抗压强度不够, 需做地基处理，处理方案和大型吊装处理方案相同，见本方案第五条。

2、预组装单段塔架必须经专检验合格，预组装时，塔体上所有可拆卸内件（含每一个螺栓）也都要与塔体同时进行预组装。

（1）、方法：采用卧式组装，为平稳放置塔架，预组装时如图所示放置预组装胎具。

（2）、预装检验项目标准塔架之间的法兰间隙：法兰螺栓拧紧后，检查法兰面的贴合率，要求法兰间的贴合率≥70%，然后用塞尺测量两法兰之间间隙，要求法兰之间的间隙≤4mm。

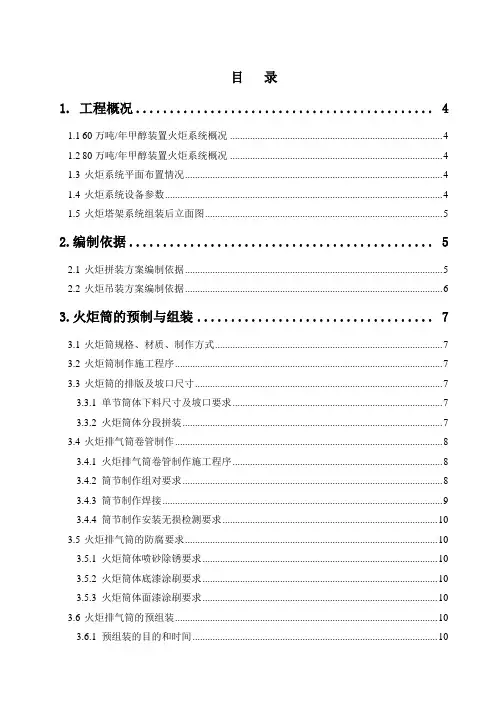

目录1. 工程概况 (4)1.160万吨/年甲醇装置火炬系统概况 (4)1.280万吨/年甲醇装置火炬系统概况 (4)1.3火炬系统平面布置情况 (4)1.4火炬系统设备参数 (4)1.5火炬塔架系统组装后立面图 (5)2.编制依据 (5)2.1火炬拼装方案编制依据 (5)2.2火炬吊装方案编制依据 (6)3.火炬筒的预制与组装 (7)3.1火炬筒规格、材质、制作方式 (7)3.2火炬筒制作施工程序 (7)3.3火炬筒的排版及坡口尺寸 (7)3.3.1 单节筒体下料尺寸及坡口要求 (7)3.3.2 火炬筒体分段拼装 (7)3.4火炬排气筒卷管制作 (8)3.4.1 火炬排气筒卷管制作施工程序 (8)3.4.2 筒节制作组对要求 (8)3.4.3 筒节制作焊接 (9)3.4.4 筒节制作安装无损检测要求 (10)3.5火炬排气筒的防腐要求 (10)3.5.1 火炬筒体喷砂除锈要求 (10)3.5.2 火炬筒体底漆涂刷要求 (10)3.5.3 火炬筒体面漆涂刷要求 (10)3.6火炬排气筒的预组装 (10)3.6.1 预组装的目的和时间 (10)3.6.3 组装施工方法 (10)4火炬塔架预组装 (10)4.1火炬塔架预组装的目的及检查内容 (11)4.2对火炬塔架拼装场地要求 (11)4.3火炬塔架按吊装分段与图纸分节对应情况 (11)4.4火炬塔架的预组装程序和方法 (11)4.5火炬塔架中的高强螺栓连接 (12)4.5.1 对高强度螺栓的要求： (13)4.5.2 高强螺栓连接 (13)4.5.3 安装高强螺栓 (14)4.6组装技术要求 (14)5.火炬塔架及火炬筒的吊装 (15)5.1吊装参数 (15)5.1.1 60吨/年、80吨/年甲醇装置火炬塔架吊装参数 (15)5.1.2 80万吨火炬筒及附属设备吊装参数 (15)5.1.3 60万吨火炬筒及附属设备吊装参数 (15)5.2吊装方法 (15)5.2.1 火炬塔架的吊装 (15)5.2.2 火炬筒体的吊装 (20)5.2.4 水封罐及分液罐吊装 (23)5.2.5 吊耳及平衡梁设置 (24)5.2.6 塔架防吊装变形的加固措施 (25)5.2.7 塔架吊装临时工作平台的搭拆 (26)5.2.8 塔架附属工艺管道及电仪保护管的吊装 (26)6吊装索具的配备 (27)6.1塔架吊装索具配备 (27)6.2火炬筒吊装索具配备 (27)6.4分液罐吊装索具配备 (27)6.5火炬头吊装索具配备 (27)7. 吊装顺序 (27)8. 大型吊车站位及进场路线平面布置 (28)8.160吨/年火炬吊装行走路线及路基处理 (28)8.280吨/年火炬吊装行走路线及路基处理 (28)8.3300吨吊车站位地面要求 (28)9. 火炬系统塔架及设备安装要求 (29)10. 吊装进度计划 (29)10.1进度计划编制说明 (29)10.2火炬系统安装进度控制表 (29)10.3火炬系统安装进度控制计划 (31)10.4火炬系统安装进度计划网络图 (31)11. 60万吨/80万吨火炬系统安装人力资源计划 (32)12. 主要施工机具计划 (33)13. 安全措施及安全保证体系 (34)13.1安全体系设立 (34)13.2工作安全分析 (34)13.3吊装安全技术措施 (35)1. 工程概况1.1 60万吨/年甲醇装置火炬系统概况新建80万吨/年甲醇项目主装置布置在60万吨/年甲醇装置火炬系统内，为给新建80万吨/年甲醇项目提供建设条件，需将60万吨/年甲醇项目火炬系统拆除，再新建一座火炬系统替代。

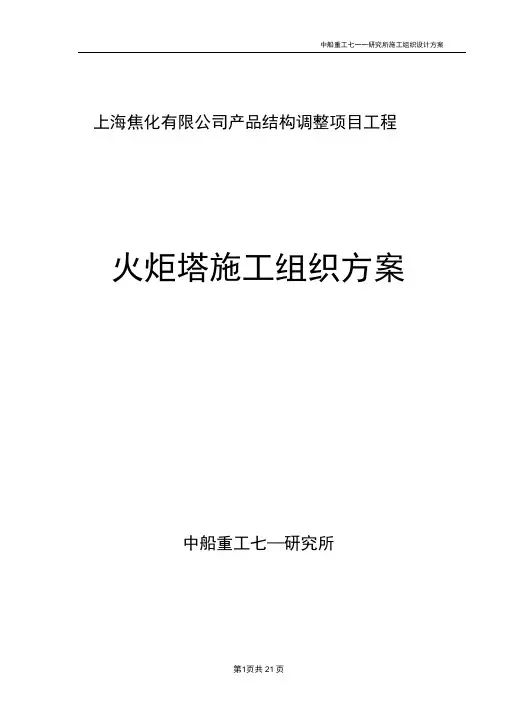

上海焦化有限公司产品结构调整项目工程火炬塔施工组织方案中船重工七—研究所2011年12月20日目录一、工程简介 (3)二、编制依据 (3)三、施工组织机构 (5)四、吊装工艺 (8)五、高空吊装安全防护HSE作业指导书 (13)5.1施工人员行为安全 (13)5.2使用范围 (14)5.3 HSE管理规定 (15)5.4质量措施 (15)六、资源配置 (16)七、塔架安装危害分析 (18)八、施工平面布置图 (20)95米火炬塔吊装施工方案一、工程简介上海焦化有限公司产品结构调整项目工程火炬单元的施工，火炬塔架高95米，安装标高0.300m,位置按地角法兰承台标高，分别位于标高12米、20米、28 米、36 米、44 米、52 米、59 米、66 米、72 米、78 米、84 米、90 米、95 米，火炬摆置在塔的截面中心，按结构特点共分13段。

火炬塔架的塔柱、腹杆及横梁均为管结构；支撑为管或圆钢结构，三角形截面最大边长为16m,最小边长为5 m，火炬顶标高为95m,塔架由钢管组成，塔架为三角形结构。

二、编制依据2.1主要编制依据依据本工程施工合同和相关文件以及业主对质量、安全、工期、现场布置等的要求；火炬施工设计图及相关技术文件；结构和设备的制造及到场形式；制造单位提供的有关技术标准及配套的安装说明书；国家及行业现行有关施工规范、规程、标准；施工组织设计；本公司质量、环境、职业健康安全管理“三合一”体系，本公司工程技术人员对现场的实地踏勘、实测；大型履带吊吊的有关技术性能；本公司承担类似工程的施工技术经验。

2.2主要规范、规程、标准1) . 钢丝绳(GB/T8918-1996)2) .起重施工规范(SH/T3536-2002)3) .大型设备吊装工程施工工艺标准(SH/T3515-2003)4) .起重机械安全规程(GB6067-855） .建筑施工安全检查标准（GBJ59-99）6）.施工现场临时用电安全技术规范（JGJ46-2005）7） .与本工程有关的法律、法规、条例。

火炬塔架及筒体吊装方案一、项目背景及目标这个项目是我国某大型石化企业的一项重点工程，火炬塔架高约120米，筒体直径8米，重约200吨。

我们的目标是确保吊装过程安全、高效、顺利进行，按时完成项目。

二、吊装设备与方法1.吊装设备考虑到火炬塔架及筒体的重量和尺寸，我们决定采用一台400吨级的履带吊车进行主吊，一台150吨级的汽车吊车进行辅助吊装。

同时，配置一台25吨级的平板拖车用于运输火炬塔架及筒体。

2.吊装方法（1）先将火炬塔架及筒体分别放置在平板拖车上，运至吊装现场。

（2）将400吨级履带吊车停放在预定位置，调整吊车支腿，确保稳定。

（3）用150吨级汽车吊车将火炬塔架及筒体从平板拖车上吊起，放置在履带吊车的吊钩下。

（4）调整履带吊车的吊钩，将火炬塔架及筒体缓缓吊起，升至预定高度。

（5）在吊装过程中，使用测量仪器实时监测火炬塔架及筒体的垂直度，确保吊装精度。

（6）将火炬塔架及筒体吊装至预定位置，与预埋件进行连接。

三、安全措施1.吊装前检查在吊装前，对吊车、吊具、索具进行严格检查，确保设备完好、安全可靠。

2.安全防护在吊装现场设置安全警戒线，禁止无关人员进入。

同时，对吊装作业人员进行安全教育和技术培训。

3.应急预案制定应急预案，应对可能出现的事故和突发事件，确保吊装过程安全顺利进行。

四、吊装进度安排1.吊装前准备：3天（1）检查吊车、吊具、索具；（2）对吊装作业人员进行安全教育和技术培训；（3）设置安全警戒线。

2.吊装作业：2天（1）将火炬塔架及筒体吊装至预定位置；（2）与预埋件进行连接。

3.吊装后验收：1天（1）检查火炬塔架及筒体的垂直度；（2）检查连接部位的牢固程度。

1.吊装过程安全、高效、顺利进行；2.吊装精度满足要求；3.项目按时完成，得到甲方的高度评价。

至此，这个火炬塔架及筒体吊装方案就完成了。

我喝了一口咖啡，看着窗外明媚的阳光，心中充满了成就感。

这个项目只是我职业生涯中的一个缩影，未来还有更多的挑战等待着我去面对。

火炬塔架及筒体吊装方案火炬塔是指塔型类似于火炬形状的高大建筑物，通常用于标志性建筑物或为庆祝重大活动而建。

火炬塔的架设及筒体吊装方案是极其重要的，本文将围绕这一方案展开。

一、火炬塔架设方案火炬塔架设过程可以分为以下几个步骤：1. 确定正确的安装位置在架设火炬塔之前，需要先选择合适的安装位置。

合适的安装位置应该满足以下条件：（1）地形平坦，承重能力强。

考虑到火炬塔的高度较大，所以需要选择地形平坦、供塔身安全承重的场地。

（2）通风良好、无遮挡。

火炬塔的纪念物性质决定了其需要尽可能的展现出来，所以应当选取通风良好且视野开阔的场地。

（3）距离建筑物远离。

火炬塔需要独立运作，建议不要把火炬塔建在其他建筑物附近，以免发生意外事件。

2. 安装基座在安装基座时，需要严密执行操作规程，先将钢筋焊接好，然后钢筋与混凝土进行捆绑，按照图纸进行混凝土施工，压实并等待混凝土完全干燥。

验收合格后，再进行下一步操作。

3. 塔基的焊接首先，需要将高强度螺钉固定在基座上，并在螺孔中填充环氧树脂胶，将螺钉固定于基座上，以便与火炬塔连接。

然后，在钢架制作区进行钢材的切割、锯齿焊接，确保钢材满足设计规定的长度和直径，并严格按照设计图纸进行钢材的绑定，保证钢架整体稳定性。

4. 塔身的组装在完成钢架焊接后，需要按照设计图纸进行塔身组装，将钢架安装于塔基上，并平衡塔架。

进行塔身安装时需严格把握角度，保证垂直度角度符合规定。

5. 搭建外壳搭建外壳是最后一步，通常采用现场制造法，即根据建筑现场实际情况进行测量，然后精确制作。

制作外壳时需要注意保证接缝处的完美无缝隙。

二、火炬塔筒体吊装方案1. 制定施工计划在进行筒体吊装时，需要制定详细的施工计划，并根据实际情况进行动态调整。

具体的施工计划内容，需要考虑如下几个方面：（1）制订安全方案需要制定完善的安全方案，包括人员安排、安全设施、护栏设施等。

吊装过程中，需要统一指挥，保持现场整洁有序，禁止闲杂人员进入现场。

火炬制作及吊装方案卷内目录：1. 工程概况 (1)2. 方案选优与部署 (1)3. 火炬的现场地面分段预制 (2)4. 火炬吊装施工 (7)1. 工程概况本项目火炬系统,估计有一台80m火炬,火炬由三角形扶架(底部边长约12m,顶部边长约4m,高约为75m)、火炬头（高约5m，顶标高80m）、气体管道（φ1020、φ820）分离罐和点火装置构成，目前暂无详细设计图。

2. 方案选优与部署◆对于火炬装置，一般有四种方法：桅杆整体扳吊法、现场空中散装法、大吊机分段组吊法、大吊机整体吊装法。

◆桅杆法劳动强度太大、占地面积大；现场空中散件组装安全系数差、工期长；大吊机整体吊装法需要500t以上的吊车，且需要对火炬扶架进行加固。

综合工作量、工期、费用来看，利用一台250t履带吊附近的，采用分段吊装组对的方案较为理想。

1991年，我公司在国内首先采用300t履带吊分段组吊法，完成了南化东方化工5万吨/年已内酰胺装置120m火炬吊装。

工法成果《120m火炬单机分段组吊工法》为化工部级工法，公司另有制作工法《分段吊装120m火炬现场制作工法》，我公司具有成熟的火炬分段组吊技术。

因此，我们计划采用以下方法实施火炬吊装：（1）吊机选择：主吊机：250t履带吊溜尾吊机：50t吊车；（2）火炬分段：由下而上分4段，第一段（15m、40t）；第二段（25m、30t）第三段（20m、25t），第四段（15m、15t），第一段直接在基础上组装，后三段由250t吊车吊装空中对接。

（3）施工程序：3. 火炬的现场地面分段预制3.1火炬分段原则初步将火炬分为以下4段，原则上在平台处分段，平台以上1～1.2m做为主肢空中对接节。

在接到施工图后需详细验算吊装受力与触杆情况，编制正式方案：第一段：EL±0 ——EL+15m；段长15m、段重40t；第二段：EL+15m——EL+40m；段长25m、段重30t；第三段：EL+40m——EL+60m；段长20m、段重25t；第四段：EL+60m——EL+75m；段长15m、段重15t；3.2 火炬的分段预制程序（1）在现场搭设15m×30m的钢平台。

火炬吊装方案1. 引言火炬吊装是指使用吊车或其他起重设备将火炬安全地吊装到指定位置的操作过程。

火炬吊装在各种场景中都有广泛应用，例如建筑施工、装卸货物、拆除建筑物等。

本文将详细介绍火炬吊装的方案和步骤，以确保吊装过程的安全、高效和顺利进行。

2. 火炬吊装方案2.1 火炬吊装前的准备工作在进行火炬吊装前，需要进行一系列准备工作，以确保吊装过程的安全性。

2.1.1 火炬吊装计划根据具体的吊装需求和环境条件，制定火炬吊装计划。

该计划应包括以下内容：•确定吊装位置和高度；•确定吊装时所需的起重设备和工具；•安排吊装人员和相关工作人员的任务分工；•考虑各种可能的风险和应对措施。

2.1.2 检查吊装设备在吊装前，必须对吊装设备进行检查和维护，确保其良好的工作状态。

主要包括：•检查吊车或起重设备的机械部件，如起重臂、钢丝绳、钩环等；•检查起重设备的控制系统和安全装置；•检查吊装绳索、链条等吊装工具的完整性和质量。

2.2 火炬吊装步骤根据吊装计划，按照以下步骤进行火炬吊装：2.2.1 布置吊装现场在吊装现场进行布置工作，确保吊车和工作人员能够安全、顺利地进行吊装操作。

主要包括：•清理吊装区域，清除障碍物和杂物；•标记好吊装位置和高度；•设置吊装保护区域，确保周围人员和设施的安全；•准备支撑工具和稳固地基，以支撑起重设备的作业。

2.2.2 吊装操作在吊装过程中需要注意以下操作步骤：•调整起重设备的位置和角度，使之与吊装位置对齐；•将起重设备的钩环或吊索连接到火炬的吊装环或吊具上；•慢慢起重，确保火炬平稳抬起，并避免晃动；•根据需要调整吊装高度，使其与目标位置相符；•缓慢降低吊装高度，将火炬缓慢放置在目标位置上；•断开钩环或吊索与火炬的连接，确保吊装完成。

2.2.3 吊装后的处理吊装完成后，需要进行一些处理工作，以确保吊装区域的安全和整洁：•清理吊装现场，并恢复原有的环境；•检查吊装设备和工具，确保其存放在指定的位置和状态；•对吊装设备进行维护和保养，以备下次使用。

本火炬吊装方案是根据《江苏索普集团有限公司 60 万吨/年醋酸三期工程技术改造项目火炬设施》施工图为依据而编制的。

本方案主要阐述了塔架及火炬筒体的吊装方案。

江苏索普集团有限公司 60 万吨/年醋酸三期工程技术改造项目火炬设施中：塔架高 85m，根开 15m，基础顶面标高+0.3m，在标高+22.8m、+43.3m、+63.3m、+81.3m 处各设置一个休息平台；一期火炬燃烧器外径φ 610/φ 813mm，高度 4.5m,份子密封器外径φ 610/φ 1220mm，高度 4m,火炬筒体直径φ 610mm，高度 81.5m，火炬总排放高度 90m；三期火炬燃烧器外径φ813/φ 1000mm，高度 4.5m,份子密封器外径φ 813/φ 1500mm，高度 4m,火炬筒体直径φ 813mm，高度 81.5m，火炬总排放高度 90m；塔架结构重 78t，火炬筒体(S-1001)重 11.2t，火炬筒体(S-1101)重 8.56t，燃烧器(X-1001)重 2.1t，燃烧器(X-1101)重 1.6t，份子密封器(X-1002) 重 1.96t，份子密封器(X-1102)重 1.32t,火炬总重约。

⑴ 《石油化工钢结构工程施工及验收规范》 SH3507-2005⑵《钢结构工程施工质量验收规范》 GB50205-2001⑶《工程建设安装工程起重施工规范》 HG20221-20001)火炬组对吊装分段进行。

本方案拟分成七段，塔架、火炬筒在车间内制作，分段运至现场。

2)塔架拼装应尽量挨近火炬基础，以利用吊车吊起后直接放到基础上。

3)塔架分七段，将其火炬筒插入塔架后，进行固定，每段吊装均将塔架和火炬筒一起吊起，吊装机械：第一至第三段吊装采用QY130K/130t 汽车吊，第四至第七段吊装采用LTM1500/500t 汽车吊。

火炬塔架拼装采用地面分七段拼装。

第一段由▽0.300-▽17.300，结构重 18.6t；第二段由▽17.300-▽28.300，结构和筒体重 11.8t；第三段由▽28.300-▽38.300，结构和筒体重 10.0t；第四段由▽38.3000- ▽53.300，结构和筒体重 12.6t；第五段由▽53.300- ▽63.300，结构和筒体重 7.4t；第六段由▽63.300-▽74.300，结构和筒体重 7.2t；第七段由▽74.300-▽85.300，结构和筒体重 6.1t。

火炬及大设备吊装方案1. 引言为了确保大型设备的安全安装和顺利调试，特制定了此火炬及大设备吊装方案。

本方案详细描述了吊装方案的准备工作、吊装过程中的安全注意事项以及吊装结束后的处理工作。

执行本方案能够确保吊装过程中人员和设备的安全，避免可能的事故和损失。

2. 吊装前的准备工作2.1 材料及设备准备在进行火炬及大设备的吊装之前，应提前准备以下材料和设备：•吊装起重机械：根据设备的重量和吊装高度选择合适的起重机械，并确保其具备足够的吊装能力。

•吊装索具：根据设备的特点和要求选择合适的吊装索具，并确保其符合相关标准和要求。

•安全防护设备：包括安全帽、安全鞋、安全带等。

所有参与吊装作业的人员都应佩戴相应的安全防护设备。

•吊装计划和图纸：根据设备的特点和要求，制定详细的吊装计划，并准备好相应的吊装图纸和说明书。

2.2 场地准备在吊装前，应对场地进行充分的准备，确保吊装过程中的安全性和顺利性：•清理场地：清除场地上的障碍物和杂物，确保吊装作业的空间和通行条件良好。

•加固地面：对于不太坚固的地面，应对其进行加固，以保证吊装起重机械的稳定和安全。

•标记危险区域：根据吊装计划和图纸，标记出危险区域，并采取必要的措施保障周围人员的安全。

3. 吊装过程中的安全注意事项在进行火炬及大设备的吊装过程中，需要注意以下安全事项：3.1 吊装前的检查在吊装前，应对吊装起重机械和吊装索具进行仔细的检查，确保其安全可靠：•吊装起重机械：检查起重机械的结构和功能，确保其完好无损，各项安全装置正常运行。

•吊装索具：检查吊装索具的使用寿命和外观，确保其没有受到损伤并符合相关标准要求。

3.2 吊装过程中的操作在吊装过程中，需要严格按照吊装计划和图纸的要求进行操作，确保吊装作业的安全和顺利：•吊装起重机械操作：操作人员应熟悉起重机械的操作方法，并注意操作规程中规定的限制和要求。

•吊装索具使用：使用人员应正确选择、连接和使用吊装索具，确保吊装过程中的稳定性和安全性。

火炬塔架组对及吊装施工方案1.编制说明本火炬施工方案为投标技术方案，根据中天合创鄂尔多斯煤炭深加工示范项目全厂火炬安装施工招标文件编制。

由于本火炬塔架和火炬筒体在招标人规定的大件吊装范围，对于这部分设备吊装将由业主委托选定的第三方专业吊装公司组织实施，投标人配合吊装工作.所以，本方案主要从火炬塔架分段组对和配合吊装的角度阐述我方在此吊装作业中的工作。

为使火炬系统按计划、保证质量、安全顺利地完成吊装工作，依据放空火炬结构特点和周边可调用的设备资源情况，借鉴类似工程成功经验结合现有施工技术状况，编制本吊装方案.关键吊装的受力计算和工作危险性分析需由专业吊装公司独立的编制合格的吊装方案来指导吊装作业。

1.1编制依据中天合创鄂尔多斯煤炭深加工示范项目全厂火炬安装工作招标文件；《火炬装置施工总平面布置图》《石油化工工程起重施工规范》SH/T3536—2011《大型设备吊装工程施工工艺标准》SH/T 3515-2003；《石油化工建设工程施工安全技术规范》GB50484—2009；1.2工程概况本项目由江苏中圣高科技产业有限公司承建的中天合创鄂尔多斯煤炭深加工示范项目全厂火炬项目，工程规模由两组150米高架火炬及火炬装置界区内的所有安装工作的施工、材料采购（除业主和招标方提供的设备、材料外）、运输、卸车、保管、现场施工以及招标方临时委托的其他工作等内容.本火炬总高150m,其中火炬塔架高140米，底边呈边长34米的等边三角形布置，每组火炬安装三个火炬头,分别是气化火炬头、烃类火炬头和酸性火炬头.由于没有详细的火炬设计资料，每组火炬的重量及组件间的连接方式等不详,所以在此不多叙述，等拿到火炬详细设计图后再做详细的方案。

工期要求:2015年6月22日至2015年12月31日.两组火炬立面图1.2.1工程特点火炬吊装施工属大型设备吊装工程，吊装作业难度及风险极大.本火炬塔架分为31米以下段、31米～67米段、67米～110米段、110米～133米段、133米～140米段以及140米以上3个火炬头的吊装。

火炬施工吊装专项方案早上起来，一杯咖啡，打开电脑，眼前浮现的是那些曾经写过的吊装方案。

记忆就像翻滚的波浪，一下一下拍打着思绪的海岸线。

这次的任务是火炬施工吊装专项方案，我深吸一口气，让心情平静下来，开始码字。

一、项目概述先来个简单的项目概述，这东西就像电影的开场，得让观众知道讲的是啥。

本次火炬施工吊装项目，主要是针对火炬塔的组装和安装。

火炬塔高约100米，重约200吨，需要使用大型吊车进行分段吊装。

二、吊装设备选择就是吊装设备的选择。

这就像选角，得选个合适的。

根据火炬塔的重量和高度，我们选择了500吨级的汽车吊车。

这玩意儿劲大，稳当，关键是可靠性高。

再配上专业的操作团队，安全就有了保障。

三、吊装前准备准备工作就像电影里的铺垫，得到位。

是对吊装现场进行清理，把无关的设备和杂物清走，给吊车腾出足够的空间。

然后是对吊车进行检查，确保各个部件正常运转。

是对火炬塔进行分段编号，方便吊装时辨认。

四、吊装流程到了重头戏，吊装流程。

这就像电影的剧情，得紧凑。

吊装前，先将火炬塔分段，用专业的绳索和吊具固定好。

然后，吊车缓缓升起，将分段火炬塔吊离地面。

在这个过程中，要有专人指挥，确保吊车和火炬塔的同步移动。

1.第一段火炬塔吊装：先将第一段火炬塔吊离地面，缓慢移动至预定位置，然后缓缓放下，与第二段火炬塔对接。

2.第二段火炬塔吊装：同理，将第二段火炬塔吊离地面，与第一段对接。

五、安全措施安全措施这东西，就像电影里的反派，不能忽视。

在吊装过程中，要有专人负责安全监督，确保吊车和火炬塔的稳定。

同时，施工现场要设置警戒线，禁止无关人员进入。

还要准备好消防器材，以防万一。

六、应急预案应急预案就像电影里的转折，得有准备。

一旦吊装过程中出现意外，立即启动应急预案。

比如，吊车故障，立即停止吊装，检查吊车；火炬塔损坏，立即停止吊装，修复火炬塔。

写到这里，我长舒了一口气，感觉像是完成了一部作品。

这10年的方案写作经验，就像一条河流，汇聚成了今天的成果。
