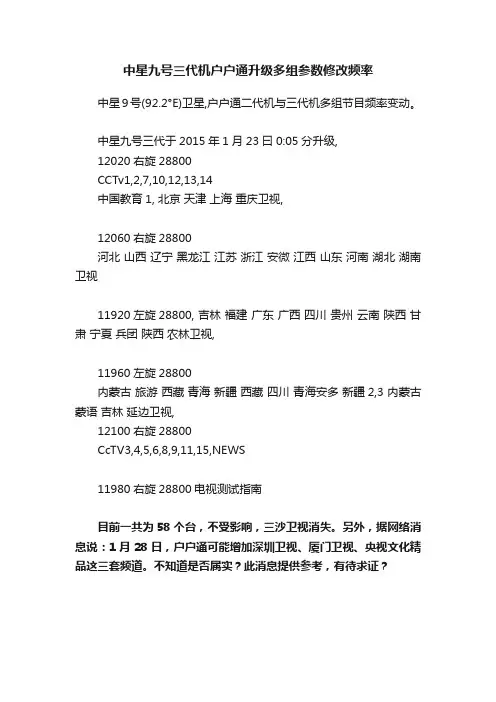

中星九号三代机户户通升级多组参数修改频率中星9号(92.2°E)卫星,户户通二代机与三代机多组节目频率变动。
中星九号三代于2015年1月23曰0:05分升级,
12020右旋28800
CCTv1,2,7,10,12,13,14
中国教育1, 北京天津上海重庆卫视,
12060右旋28800
河北山西辽宁黑龙江江苏浙江安微江西山东河南湖北湖南卫视
11920左旋28800, 吉林福建广东广西四川贵州云南陕西甘肃宁夏兵团陕西农林卫视,
11960左旋28800
内蒙古旅游西藏青海新疆西藏四川青海安多新疆2,3 内蒙古蒙语吉林延边卫视,
12100右旋28800
CcTV3,4,5,6,8,9,11,15,NEWS
11980右旋28800电视测试指南
目前一共为58个台，不受影响，三沙卫视消失。
另外，据网络消息说：1月28日，户户通可能增加深圳卫视、厦门卫视、央视文化精品这三套频道。
不知道是否属实？此消息提供参考，有待求证？。
“户户通”安装指南（注：必须开户后进行）一、设备安装1、组装天线和安装高频头。
2、接线。
3、调整天线仰角及方位角。
（仰角：刻度≈前面准备工作查询的天线仰角-22°，如天线上刻度已修正偏馈角则用查询到的角度；方位角：正南偏西）二、参数设置1、按遥控器上的“菜单”键，进入“主菜单”界面，选“系统设置”。
2、输入密码“9999”。
3、在“系统设置”界面中选择“安装与信号检测”（默认已经选择），按遥控器的“确认”键两次。
站在卫星天线的后面，让卫星天线的正面从正南向卫星方向慢慢转动的（建议转动的速度慢于手表秒针的速度）。
转动的过程中要时刻盯着电视机上卫星接收机调试界面中“信号强度”和“信号质量”变化情况指示信号变为绿色的时候停止动作，说明已经初步找准卫星并锁住卫星信号。
4、网络连接设置。
5、区域编码设置为本地身份证号前六位。
6、关闭机顶盒电源，插入移动电话卡和智能卡，再开机。
7、选择系统设置中“基站信息”，按确认。
8、等待卫星机自动搜索移动基站信息，根据基站信号强度，会自动列出基站信息。
9、等待基站信息弹出，电视上出现扫描到的基站信息，点橙色按钮”存储确认”。
10、在频道画面弹出“智能卡未开卡，是否安装，选确认进行安装，选返回播放免费节目”对话框，按“确认”键开通并安装。
11、稍后自动弹出信息框提示“发送成功”，退出菜单后，画面右上角提示“安装过程中，请等待…”，2-3分钟后画面会自动弹出“安装成功”，如为弹出此信息，请在耐心等待10分钟左右。
12、稍后自动播放节目，授权完成。
田家河村制作户户通常见错误一：开机后，没有弹出基站列表。
?1、查看是否插卡，卡通讯是否正常。
?2、进入系统设置——CA信息，查看智能卡开卡状态是否为未开卡，L: 后面的数据是否为全0。
?3、查看模块是否工作正常，是否有“位置锁定模块异常”的提示框。
?4、刷机解决?位置锁定模块异常1——表示模块损坏。
此时需要换模块，并重新给模块序列化。
（一）首先来说安装吧!馈线头虽简单但做好很重要（很多不开机，无信号，信号时有时无等现象多源于此）！如图取一二公分位置,绕一圈剪破外皮, 注意力度不要刮断,然后把外皮撕破取下,取下的外皮先不要扔掉,可能还有用!有些天线太细了,可以用它加厚,这样才更牢固!然后再把主芯线的外皮再绕一圈剪破取掉,注意力度不要刮断！天线细了一点,馈源头没法牢固,所以把刚刚剪下的外皮剪成三角型,然后再把馈源头,旋进去!看看有没有短路,就是密密麻麻的细线芯不能与中间的单独的粗线芯短路!太长了我们可以剪短一点,太长的话是不行的（一般芯线外露0.5厘米为易）! 其它的馈源头也是这种方式制做! 最好是选防水,锣旋式的!馈源线头做好了,就把一头接在接收机上,一头接在高频头上!电视上要接A V1 A V 2 A V 3 A V 4 等的输入（IN）孔。
然后把电视转到相对应的视频上——电视遥控器上有A V键的用A V键选择，没有的按信号源，再选到相应A V上，用音量+（有的用OK）确认出现画面后,我们开始寻星。
用F3（调星）键进入安装与信号检测,有的需按多次进入，还有的只能从菜单键,选系统设置输入密码（一般为0000 9999 000000 999999）, 进入后,不要选频率11840 的位置（有的机器要按一下确认键才有信号）！这里一定要绿色才能正常收看节目,信号质量能多大就调到多大去!调星要有耐心,一个人在动天线（不要档在锅前面调）,一个人在室内看信号质量了! 寻到星后信号调到最好,一定要记得把天线固定好!安装是比较简单,要有耐心!特别是没有经验者!中九的方位是, 西南方向!（二）中九机升级现在开始先说说用万能表查地线TX RX 了我们以数字表为例先把档位打在,二极管档上!然后红笔黑笔要接在对应的接口上红笔接在黑笔接在COM 口上开始量数据了! 红笔接在天线的暴露处地线__阻值为0欧信号线(TX RX)__阻值相似都为1000欧左右(信号线开机一般有3.3V电压,有个别的只有一脚有电)信号线开机无电压且主板上靠近升级口处有两个贴片三极管的升级时不用小板,信号脚阻值只要有一脚低于100欧恐怕也只能换主芯了！你知道地线,TX RX线了,接好你的线（地线最好用一专用线夹在机顶盒音视频插座上）,然后打开软件,软件要对应还要设置好,否则是连接不上的!电脑设置方法端口设置——每秒位数115200，数据位8，奇偶校验（华亚，阿里，中天联科A10S-9AAT等设为偶，其它的设为无），停止位1，流控制无。
户户通中九三代机安装调试方法

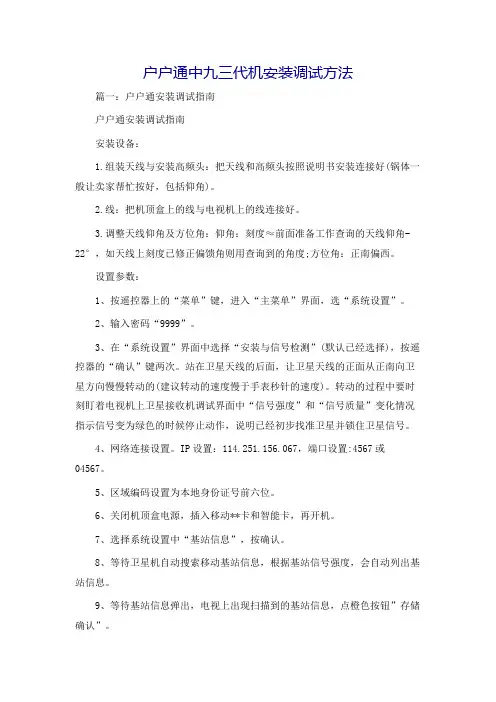

篇一：户户通安装调试指南户户通安装调试指南安装设备：1组装天线与安装高频头：把天线和高频头按照说明书安装连接好(锅体一般让卖家帮忙按好，包括仰角)。
2线：把机顶盒上的线与电视机上的线连接好。
3调整天线仰角及方位角：仰角：刻度≈前面准备工作查询的天线仰角-22°，如天线上刻度已修正偏馈角则用查询到的角度;方位角：正南偏西。
设置参数：1、按遥控器上的“菜单”键，进入“主菜单”界面，选“系统设置”。
2、输入密码“9999”。
3、在“系统设置”界面中选择“安装与信号检测”(默认已经选择)，按遥控器的“确认”键两次。
站在卫星天线的后面，让卫星天线的正面从正南向卫星方向慢慢转动的(建议转动的速度慢于手表秒针的速度)。
转动的过程中要时刻盯着电视机上卫星接收机调试界面中“信号强度”和“信号质量”变化情况指示信号变为绿色的时候停止动作，说明已经初步找准卫星并锁住卫星信号。
4、网络连接设置。
设置：114251156067，端口设置4567或04567。
5、区域编码设置为本地身份证号前六位。
6、关闭机顶盒电源，插入移动**卡和智能卡，再开机。
7、选择系统设置中“基站信息”，按确认。
8、等待卫星机自动搜索移动基站信息，根据基站信号强度，会自动列出基站信息。
9、等待基站信息弹出，电视上出现扫描到的基站信息，点橙色按钮”存储确认”。
10、在频道画面弹出“智能卡未开卡，是否安装，选确认进行安装，选返回播放免费节目”对话框，按“确认”键开通并安装。
11、稍后自动弹出信息框提示“发送成功”，退出菜单后，画面右上角提示。
户户通中九三代机安装调试方法一对星调试信号1组装好以后插入智能卡电视显示图像如下：密码：9999到这步就不要动机顶盒和遥控了，对准星就会出现绿色信号如果没对准就是只有强度没有信号质量强度：有只能说明线路通了，没有就是线路没通质量：必须对准星才有，没对准就是0，信号质量调试到越高越好。
3大角度最重要，1调试方位角2调试仰角3调试极化角二授权1 将机顶盒序列号和机顶盒加密序列号发给我们2 出现信号质量绿色以后自动收索一次提示出现57套节目，但是无法观看。
2.在不通电的状态下把手机卡（必须是移动并且已经开通GPRS功能）装到机器里面的卡槽里按遥控--菜单--系统设置--网络连接设置输入IP为：114.251.156.067网络端口04567保存以后重新启动机顶盒输入IP地址是为了跟管理中心连接重启机顶盒以后会出现如下画面保证你的GPRS天线接好以后能收到移动基站的手机信号在此画面机顶盒会与移动基站通讯，等待几分钟会提示是否安装出现下面的画面，不用动、等待接着出现基站信息还是按红键存储等一会会出现下面的画面，然后按确认键出现下面的画面不用管，等待安装正确会提示发送成功安装成功安装成功以后可以关机取出手机卡整个安装过程几分钟--几十分钟不等请耐心等待在不通电的状态下把手机卡（必须是移动并且已经开通GPRS功能）装到机器里面的卡槽里用户卡也插好AV线和天线也连接好然后开机，出现自动搜索画面搜到节目，但是不出影像在出现下面的对话框，不用管它、等待。
待一会出现基站信息，按红键存储。
接着按菜单键到系统设置再按确认键（OK键）出现密码提示框输入9999密码后确认光标移到网络连接设置再按确认网络IP设置更改成：114 251156 067 网络端口改成04567改好后按确认键，接着退出菜单关掉机器，重新开机出现下面的画面，不用动、等待接着出现基站信息还是按红键存储等一会会出现下面的画面，然后按确认键出现下面的画面不用管，等待出现发送成功画面，不用动出现安装过程中请稍候。
户户通中九三代机安装调试方法篇一：户户通安装调试指南户户通安装调试指南安装设备：1.组装天线与安装高频头：把天线和高频头按照说明书安装连接好(锅体一般让卖家帮忙按好，包括仰角)。
2.线：把机顶盒上的线与电视机上的线连接好。
3.调整天线仰角及方位角：仰角：刻度≈前面准备工作查询的天线仰角-22°，如天线上刻度已修正偏馈角则用查询到的角度;方位角：正南偏西。
设置参数：1、按遥控器上的“菜单”键，进入“主菜单”界面，选“系统设置”。
2、输入密码“9999”。
3、在“系统设置”界面中选择“安装与信号检测”(默认已经选择)，按遥控器的“确认”键两次。
站在卫星天线的后面，让卫星天线的正面从正南向卫星方向慢慢转动的(建议转动的速度慢于手表秒针的速度)。
转动的过程中要时刻盯着电视机上卫星接收机调试界面中“信号强度”和“信号质量”变化情况指示信号变为绿色的时候停止动作，说明已经初步找准卫星并锁住卫星信号。
4、网络连接设置。
IP设置：114.251.156.067，端口设置:4567或04567。
5、区域编码设置为本地身份证号前六位。
6、关闭机顶盒电源，插入移动**卡和智能卡，再开机。
7、选择系统设置中“基站信息”，按确认。
8、等待卫星机自动搜索移动基站信息，根据基站信号强度，会自动列出基站信息。
9、等待基站信息弹出，电视上出现扫描到的基站信息，点橙色按钮”存储确认”。
10、在频道画面弹出“智能卡未开卡，是否安装，选确认进行安装，选返回播放免费节目”对话框，按“确认”键开通并安装。
11、稍后自动弹出信息框提示“发送成功”，退出菜单后，画面右上角提示“安装过程中，请等待?”，2-3分钟后画面会自动弹出“安装成功”，如为弹出此信息，请在耐心等待10分钟左右。
12、稍后自动播放节目，授权完成。
注意：不同地区的仰角、方位角会略有不同，一般在购买时卖家都会帮忙调好仰角，告之大概的方位角了，所以在安装起来会比较省事的。

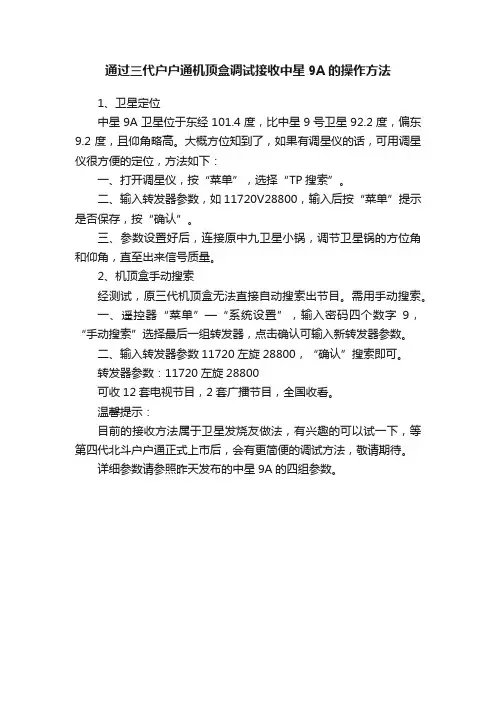

通过三代户户通机顶盒调试接收中星9A的操作方法
1、卫星定位
中星9A卫星位于东经101.4度，比中星9号卫星92.2度，偏东9.2度，且仰角略高。
大概方位知到了，如果有调星仪的话，可用调星仪很方便的定位，方法如下：
一、打开调星仪，按“菜单”，选择“TP搜索”。
二、输入转发器参数，如11720V28800，输入后按“菜单”提示是否保存，按“确认”。
三、参数设置好后，连接原中九卫星小锅，调节卫星锅的方位角和仰角，直至出来信号质量。
2、机顶盒手动搜索
经测试，原三代机顶盒无法直接自动搜索出节目。
需用手动搜索。
一、遥控器“菜单”—“系统设置”，输入密码四个数字9，“手动搜索”选择最后一组转发器，点击确认可输入新转发器参数。
二、输入转发器参数11720左旋28800，“确认”搜索即可。
转发器参数：11720左旋28800
可收12套电视节目，2套广播节目，全国收看。
温馨提示：
目前的接收方法属于卫星发烧友做法，有兴趣的可以试一下，等第四代北斗户户通正式上市后，会有更简便的调试方法，敬请期待。
详细参数请参照昨天发布的中星9A的四组参数。
户户通”安装指南：一、组装天线和安装高频头-接线-调整天线仰角及方位角。
（仰角：刻度≈前面准备工作查询的天线仰角-22°，如天线上刻度已修正偏馈角则用查询到的角度；方位角：正南偏西）二、参数设置：1、按遥控器上的“菜单”键，进入“主菜单”界面，选“系统设置”。
2、输入密码“9999”。
3、在“系统设置”界面中选择“安装与信号检测”（默认已经选择），按遥控器的“确认”键两次。
站在卫星天线的后面，让卫星天线的正面从正南向卫星方向慢慢转动的（建议转动的速度慢于手表秒针的速度）。
转动的过程中要时刻盯着电视机上卫星接收机调试界面中“信号强度”和“信号质量”变化情况指示信号变为绿色的时候停止动作，说明已经初步找准卫星并锁住卫星信号。
4、网络连接设置IP设置：114.251.156.067，端口设置:4567或04567 5、区域编码设置为本地身份证号前六位。
6、关闭机顶盒电源，插入移动电话卡和智能卡，再开机。
7、选择系统设置中“基站信息”，按确认。
8、等待卫星机自动搜索移动基站信息，根据基站信号强度，会自动列出基站信息9、等待基站信息弹出，电视上出现扫描到的基站信息，点橙色按钮”存储确认”。
10、在频道画面弹出“智能卡未开卡，是否安装，选确认进行安装，选返回播放免费节目”对话框，按“确认”键开通并安装。
11、稍后自动弹出信息框提示“发送成功”，退出菜单后，画面右上角提示“安装过程中，请等待，2-3分钟后画面会自动弹出“安装成功”，如为弹出此信息，请在耐心等待10分钟左右。
12、稍后自动播放节目，授权完成。
户户通机顶盒安装教程
安装户户通机顶盒的步骤如下：
1. 打开机顶盒包装，取出机顶盒主机、遥控器、电源线等配件。
2. 将机顶盒主机放置在电视柜或电视附近的平稳表面上。
3. 将电源线的一端插入机顶盒主机的电源接口，另一端插入墙壁的电源插座。
4. 将HDMI线的一端插入机顶盒主机的HDMI接口，另一端
插入电视的HDMI接口。
5. 打开电视，将电源线插入电源插座并打开电源开关。
确保电视和机顶盒主机都处于开启状态。
6. 使用遥控器，按下电视遥控器上的输入源按钮，选择与机顶盒连接的HDMI接口。
7. 使用遥控器，打开机顶盒主机并按照屏幕上的指示完成一系列设置步骤，如选择语言、接入网络等。
8. 根据机顶盒的使用手册，进行进一步的设置和调整，例如调节音量、选择频道等。
9. 完成上述安装步骤后，您可以尽情享受户户通机顶盒带来的高清电视节目、网络视频、应用程序等内容了。
请注意，具体的安装步骤可能因不同型号的机顶盒而有所差异，请按照机顶盒的说明书进行操作。
户户通中九三代机安装调试方法一对星调试信号
1组装好以后插入智能卡电视显示图像如下：密码：9999
到这步就不要动机顶盒和遥控了，对准星就会出现绿色信号
如果没对准就是只有强度没有信号质量
强度：有只能说明线路通了，没有就是线路没通
质量：必须对准星才有，没对准就是0，信号质量调试到越高越好。
3大角度最重要，1调试方位角2调试仰角3调试极化角
二授权
1 将机顶盒序列号和机顶盒加密序列号发给我们
2 出现信号质量绿色以后自动收索一次提示出现57套节目，但是无法观看。
2.在不通电的状态下把手机卡（必须是移动并且已经开通GPRS功能）装到机器里面的卡槽里
按遥控--菜单--系统设置--网络连接设置输入IP为：114.251.156.067
网络端口04567
保存以后重新启动机顶盒
输入IP地址是为了跟管理中心连接
重启机顶盒以后会出现如下画面
保证你的GPRS天线接好以后能收到移动基站的手机信号
在此画面机顶盒会与移动基站通讯，等待几分钟会提示是否安装出现下面的画面，不用动、等待
接着出现基站信息还是按红键存储
等一会会出现下面的画面，然后按确认键出现下面的画面不用管，等待
安装正确会提示发送成功
安装成功安装成功以后可以关机取出手机卡
整个安装过程几分钟--几十分钟不等请耐心等待
在不通电的状态下把手机卡（必须是移动并且已经开通GPRS功能）装到机器里面的卡槽里
用户卡也插好
AV线和天线也连接好
然后开机，出现自动搜索画面
搜到节目，但是不出影像
在出现下面的对话框，不用管它、等待。
待一会出现基站信息，按红键存储。
接着按菜单键到系统设置再按确认键（OK键）
出现密码提示框输入9999密码后确认
光标移到网络连接设置再按确认
网络IP设置更改成：114 251156 067 网络端口改成04567
改好后按确认键，接着退出菜单
关掉机器，重新开机
出现下面的画面，不用动、等待
接着出现基站信息还是按红键存储
等一会会出现下面的画面，然后按确认键
出现下面的画面不用管，等待
出现发送成功画面，不用动
出现安装过程中请稍候。
继续等待
出现画面，不用管它等待
出现安装成功
出现正常画面，安装完毕
直播星户户通机顶盒由于在安装过程中，会涉及到终端基站锁定、授权申请及接收，直播星信号锁定、前端授权申请的接收及授权发送等诸多工序，所涉及到的环节较多，因此在初步安装过程中，会出现这样或那样的问题。
本文档介绍了在直播星户户通机顶盒安装过程中与锁定模块相关的一些现象及可能造成这种现象的原因，可作为安装人员在初步进行安装时的安装指导规范。
现象描述及安装指导
本章节主要介绍在直播星户户通机顶盒用户家中安装时，用户家中电视机屏幕的显示信息和产生的原因，以及可能引起这种现象问题的误操作。
为安装人员进行安装时的初步指导。
显示“无位置信息，请与客服中心联系”
在安装过程中，如果用户家中电视机屏幕上显示“无位置信息，请与客服中心联系”，则：
产生原因：位置锁定模块无法扫描到基站信息，并且综合接收解码器处于锁定模式位置；
可能的误操作：
锁定模块与天线连接不畅；
无天线或未插天线；
当地GSM信号极差或被屏蔽；
显示“位置锁定模块异常1”
在安装过程中，如果用户家中电视机屏幕上显示“位置锁定模块异常1”，则：
产生原因：获取锁定模块信息无任何返回；
可能的误操作：
1、机顶盒和锁定模块没有正常连接；
2、机顶盒无法正常给锁定模块供电；
3、其他任何导致锁定模块无法上电的情况；
显示“位置锁定模块异常2”
在安装过程中，如果用户家中电视机屏幕上显示“位置锁定模块异常2”，则：
产生原因：已获取锁定模块信息，但连续3次签名校验失败；
可能的误操作：
锁定模块被更换，与户户通机顶盒不匹配；
显示“位置锁定模块异常3”
在安装过程中，如果用户家中电视机屏幕上显示“位置锁定模块异常3”，则：
产生原因：锁定模块IMEI号不匹配，且智能卡IMEI号对应比特位不为0；
可能的误操作：
智能卡与户户通机顶盒及锁定模块不匹配；
显示“位置锁定模块异常4”
在安装过程中，如果用户家中电视机屏幕上显示“位置锁定模块异常4”，则：
产生原因：对位置锁定模块复位升级失败；
可能的误操作：
锁定模块与户户通机顶盒无法连接；
锁定模块无法上电；
其他任何导致锁定模块无法上电的情况；
显示“智能卡未开卡…”
在安装过程中，如果用户家中电视机屏幕上显示“智能卡未开卡，是否安装？选【确认】进行安装，选【返回】播放免费节目”，则：
产生原因：智能卡未开卡；
可能的误操作：
智能卡未插好；
开卡申请请求未成功发送至前端；
显示“位置信息改变，请与客服中心联系”
在安装过程中，如果用户家中电视机屏幕上显示“位置信息改变，请与客服中心联系”，则：
产生原因：位置锁定模块扫描到的基站信息与智能卡存储的基站信息匹配失败，并且智能卡中移机标志位无效；
可能的误操作：
开卡位置与安装位置不同；
显示“发送失败…”
在安装过程中，如果用户家中电视机屏幕上显示“发送失败”，则：
产生原因：位置锁定模块信息发送失败；
可能的误操作：
IP地址设置不正确；
天线为能正确连接或未能连接好；
SIM卡未插好；
未开通GPRS业务；
欠费；
其他不能收发数据的情况；
显示“安装过程中，请稍候…”
在安装过程中，如果用户家中电视机屏幕上显示“安装过程中，请稍候…”，则：
产生原因：数据已经成功发送、正在等待收取开卡EMM授权信息；。
