《探究安培力》课件

《探究安培力》课件

安培力的作用和意义
1 引发电磁感应
安培力是电动机、发电机等电磁设备的核心。
2 驱动电动机
安培力使得电动机的转子开始运动。
3 应用于磁共振成像
安培力用于生成强磁场，使磁共振成像成为可能。
安培力的定义和公式推导
安培力
安培力是电流通过导体所产生的磁场所引起的一种 力。
公式推导
根据洛伦兹力定律，安培力的大小公式为F = BIL。
《探究安培力》PPT课件
探索安培力的作用和意义，介绍安培力的定义、推导及其与磁场的关系。展 示典型安培力的实验演示以及应用在工业生产、电力场景和磁共振成像中的 作用。
安培力与国际单位
什么是安培？
安培是国际电流单位，用于 衡量电流强度。
国际单位符号
安培的国际单位符号是A， 原名国际安培。
安培力
安培力是由电流所产生的磁 场所引起的一种力。
3 电压稳定
安培力保持电压的稳定性， 确保电力供应的质量。
安培力在磁共振成像中的作用
磁共振成像（MRI）
安培力生成强磁场，用于磁共振成像中的信号检测 和图像重建。
医学应用
安培力在磁共振成像中被广泛应用于医学诊断和研 究。
洛伦兹力和安培力的区别
洛伦兹力
洛伦兹力是带
安培力是由电流通过导体所产生的磁场所引起的一 种力。
典型安培力的实验展示
1
安培环实验
通过安培环实验展示安培力的作用和稳定性。
2
螺线管实验
利用螺线管实验观察安培力对导线的影响。
3
电磁铁实验
使用电磁铁实验演示安培力的强大吸力。
安培力和磁场的关系
磁场线
安培力的方向与磁场线的方向相 互垂直。

安培力课件

安培力课件

猜想
清皮之后木块和导 线框的重力不会 算在内
探究影响安培力大小的因素
θ
探究影响安培力大小的因素
结论：B I夹角对F的大小有影响 当通电导线与磁场方向平行时安培力大小为零 当通电导线与磁场垂直时，安培力最大。
只研究BI垂直条件及平时时安培力大小
F-B的关系
F-L的关系
F-I的关系
高斯计
• 测试磁场强弱的工 具， • 以数学家、物理家 高斯的名字命名
电场力
万有引力
磁力
安培力 磁场对通电导体的作用
I
F B
F I
F
B
I
B
伸开左手，使拇指 与其余四个手指垂 直，并且都与手掌 在同一平面内；让 磁感线从掌心进入， 并使四指指向电流 的方向，这时拇指 所指的方向就是通 电导线在磁场中所 受安培力的方向。
左手定则
判断安培力的方向
探究影响安培力大小的因素
保护电流表电压 表不要超过10V
改变电流 时不要碰 到导线或 其他装置 让磁场和导线 圈垂直，木架 不能晃动
断路时打开 电子称开关 不要将安培 力清皮掉了
（X10-2N）
6
4
2
0
0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6
谢谢
高斯 德国著名数学家、物理学家、天文学 家、大地测量学家。是近代数学奠基 者之一，高斯被认为是历史上最重要 的数学家之一，并享有“数学王子” 之称。高斯和阿基米德、牛顿并列为 世界三大数学家。一生成就极为丰硕， 以他名字“高斯”命名的成果达110个， 属数学家中之最。
实验数据
实验数据
F
B
学生实验探究F-I的关系

安培力ppt

安培力ppt

详细描述
直线电流的安培力公式为F=ILBsin(θ)，其中F表示安培力，I 表示电流强度，L表示导线长度，B表示磁感应强度，θ表示导 线与磁场方向的夹角。当导线与磁场方向垂直时，安培力最 大。
环形电流的安培力公式
总结词
环形电流的安培力公式是用来计算环形电流在磁场中所受的安培力的重要公式。
详细描述
环形电流的安培力公式为F=2πrILBsin(θ)，其中F表示安培力，I表示电流强度，L 表示导线长度，B表示磁感应强度，θ表示导线与磁场方向的夹角，r表示导线的 半径。当导线与磁场方向垂直时，安培力最大。
当两条平行的导线通上同向电流时，这两条导线将相互吸引；反之，通上反向电 流时，这两条导线将相互排斥。
磁场分布与相互作用的关系
导线通上电流后，将在其周围产生磁场，磁场线的方向与电流方向有关。当另一 条导线与该导线平行且与距离和电流强度成正比时，它们之间的相互作用力的大 小也与电流强度成正比。
通电螺线管的磁场
负载与转速
直流电机的转速受负载影响，负 载增加会导致转速下降，反之亦 然。
交流电机的应用
交流电机的种类
交流电机根据用途可分为工业 电机、家用电器电机和特种电
机等。
工作原理
交流电机通过定子线圈的交流 电流产生旋转磁场，与转子磁 铁相互作用产生安培力，驱动
转子旋转。
能耗与效率
交流电机的能耗与工作负载、 转速以及电机效率等因素有关
均匀电流在磁场中的受力实验
总结词
该实验通过观察均匀电流在磁场中的运动情况，验证了安培力的存在。
详细描述
首先，将电源、开关、电流表、导线、磁铁等实验器材组装好。然后，闭合开关 ，观察电流表和导线的运动情况。发现当导线中通入电流后，导线会受到磁铁的 吸引力，使导线发生运动。这一现象验证了安培力的存在。

安培力(精华版)课件

安培力(精华版)课件

安培力的方向
根据左手定则判断，即伸开左手，让大拇指与四指在同一平面内并垂直，然后将左手放入 磁场中，让磁感线穿过掌心，四指指向电流方向，大拇指所指方向即为安培力的方向。
安培力的大小和方向
安培力的大小
根据公式F=BILsinθ计算，其中B为磁感应强度，I为电流强度，L为导线在磁场 中的有效长度，θ为电流与磁场的夹角。
左手定则
将左手伸开，让大拇指与其余四指垂直，然后将左手放入磁 场中，让磁感线垂直穿过手心，四指指向电流方向，大拇指 所指方向即为安培力方向。
判断安培力的方向
电流方向与磁场方向垂直时，安培力方向与电流方向垂直； 电流方向与磁场方向平行时，安培力方向与电流方向平行。
右手定则：将右手伸开，让大拇指与其余四指垂直，然后将 右手放入磁场中，让磁感线垂直穿过手心，大拇指指向电流 方向，四指所指方向即为安培力方向。
感谢观看
磁悬浮列车的工作原理
总结词
磁悬浮列车利用安培力实现列车与轨道 的完全分离，减少摩擦力，提高运行速 度。
VS
详细描述
磁悬浮列车通过在轨道和列车底部安装电 磁铁，当电流通过轨道上的电磁铁时，产 生磁场，与列车底部电磁铁的磁场相互作 用，产生向上的安培力，使列车悬浮在轨 道上方。由于没有接触，摩擦力大大减少 ，因此列车可以高速运行。
安培力计算中的单位换算
• 安培力单位为牛（N），电流单位为安（A），磁感应强度单位 为特（T），长度单位为米（m）。在进行单位换算时，需要将 各个物理量的单位统一到国际单位制中。例如，可以将安培力 的单位换算为牛米（Nm），电流的单位换算为安秒（As）， 磁感应强度的单位换算为特米（Tm）等。
THANKS
根据安培力的公式F=BIL，安培力的大小与电流的大小成正比，电流越大，安培力越大。

探究安培力PPT精品课件

探究安培力PPT精品课件

4．如图5－4－4所示，A为一水平
旋转的橡胶盘，带有大量均匀分布的
负电荷，在圆盘正上方水平放置一通
电直导线，电流方向如图．当圆盘高
速绕中
A．竖直向上
B．竖直向下
C．水平向里
D．水平向外
答案：C
图5-4-4
5．关于通电直导线所受安培力F，磁感应强度 B和电流I三者方向之间的关系，下列说法正确的是
解析：A项中接法，螺线管上端由安培定则知为N 极，MN中电流方向向右，由左手定则知MN垂直纸面 向外运动．
B项中接法使螺线管上端为S极，MN中电流由N到 M，由左手定则可判断B项正确．同理可知C项错误．
D项，当ac端为正极、bd端为负极时，同A项；当 ac端变为负极，bd端变为正极时，同B项；故D项正 确．
图5-4-1
要提高发射速度，就要增大炮弹的加速时 间．你知道该怎么可以做到吗？
知识梳理
一、探究影响通电导线受力的因素 1．在物理学中，把很短的一段通电导线中的电 流I与导线长度L的乘积IL称作_电__流__元__．
2．分析归纳：在实验中无论怎样改变 I、L 的数值，
IFL这一比值是_不__变__的__，说明IFL是反映磁场的性质，与放 入什么样的通电导体_无__关__．
(2)当通电导线与磁场方向垂直时，所受安培力 最大，Fmax＝BIL.
(3)当通电导线与磁场方向斜交时，其所受安培 力介于零和最大值之间．如图5－4－6所示．
图5-4-6 将B正交分解成B⊥＝Bsinθ和B∥＝Bcosθ，而B∥对电 流没有作用，在此种情况下，F＝B⊥IL即F＝BILsinθ.
(4)注意事项： ①公式适用于匀强磁场． ②弯曲导线的有效长度l，等于两端点所连直线 的长度(如图5－4－7所示)；相应的电流方向，沿l由 始端流向末端，因为任意形状的闭合线圈，其有效 长度l＝0，所以通电后在匀强磁场中，受到的安培 力的矢量和一定为零．

安培力(精华版)ppt课件

安培力(精华版)ppt课件
37
13
如图所示，通电直导线A与贺形通电导线环B固
定放置在同一水平面上,通有如图所示的电流
时,通电直导线受到水平向 右 的安培力作
用.当A、B中电流大小保持不变,但同时改变方
向时,通电直导线A所受的安培力方向水平
向右.
B
A
I
I
14
二、安培力的大小
1.当电流与磁场方向垂直时：
B I F
B F IL
F = ILB
怎样提高磁电式电流表的灵敏度？
34
3 、在倾角为30o的斜面上，放置两条宽L＝0.5m的光滑
平行导轨，将电源、滑动变阻器用导线连接在导轨上，
在导轨上横放一根质量为m＝0.2kg的金属棒ab，电源电 动势E＝12V，内阻r＝0.3Ω，磁场方向垂直轨道所在平 面，B＝0.8T。欲使棒ab在轨道上保持静止，滑动变阻器 的使用电阻R应为多大？（g取10m/s2，其它电阻不计）
2A，方向从M到N
M I
B N
25
2 、如图所示，条形磁铁放在水平桌面上，在其正
中央的上方固定一根直导线MN，导线与磁场垂直，
A 给导线通以由N向M的电流，则(
)
A. 磁铁对桌面压力减小，不受桌面的摩擦力作用
B. 磁铁对桌面的压力减小，受桌面的摩擦力作用
C. 磁铁对桌面的压力增大，受桌面的摩擦力作用
A．匀强磁场中通电导线所受安培力F，磁感应强度B及电
流I，三者在方向上一定互相垂直
(BDF)
B．若I、B方向确定，则F方向唯一确定
C．若F与B方向确定，则I方向唯一确定
D．若F与B方向确定，则I方向不唯一确定，但I一定在与F 垂直的平面内
E．若F与I方向确定，则B方向唯一确定

安培力PPT教学课件

安培力PPT教学课件
总结词
安培力是一个涉及磁场、电流和相对运动的基本物理现象。然而，尽管安培力的基本性质已经被研究了很长时间，但在实际应用中，尤其是在复杂环境和多物理场条件下，安培力的微观机制和演化过程仍存在许多未解决的问题。此外，现有的安培力调控方法往往局限于特定的材料和结构，缺乏普适性，这也限制了安培力在实际应用中的广泛使用。
安培力在电磁炉中的应用
加热原理
电磁炉利用安培力产生的涡流效应，将电能转化为热能，实现对锅具和食物的加热。
驱动电机
电动车的驱动电机利用安培力实现车辆的加速和减速，电机输出的转矩通过传动系统传递到车轮。
安培力在电动车中的应用
电磁制动器
电动车的电磁制动器利用安培力进行制动，通过在制动盘上产生制动力矩来实现车辆减速或停车。
通过实验数据验证安培力的计算公式：F=BILsinθ。
04
安培力的应用与案例
03
电动压缩机
电动压缩机使用安培力来驱动活塞运动，实现制冷剂的压缩和输送。
安培力在工业中的应用
01
直线电机
安培力驱动的直线电机能够实现精准的直线运动，广泛应用于机械加工、装配线等工业领域。
02
电磁起重机
利用安培力原理，电磁起重机可以轻松地提起和搬运重物，极大提高了工业生产效率。
安培力的定义
安培力的性质
安培力具有作用力与反作用力、共线性和左手定则等性质。
总结词
安培力是磁场对通电导线的相互作用力，满足牛顿第三定律，作用力与反作用力大小相等、方向相反；通电导线在磁场中受到的安培力与导线放置的方向有关，当导线放置方向与磁场方向平行时，安培力为零；当导线放置方向与磁场方向垂直时，安培力最大。
根据安培力公式，我们可以计算出安培力的大小为：$F = 0.5 \times 5 \times 2 \times \sin 30^{\circ} = 2.5 N$。

安培力ppt

安培力ppt

03
安培力与现代科技
安培力在电子设备中的应用
电磁炉
利用安培力驱动线圈产生磁场，使锅具中的铁磁 性物质在磁场中移动，产生热量，实现烹饪。
变压器
通过安培力驱动线圈产生磁场，实现电能转换和 传输。
继电器
利用安培力驱动线圈产生磁场，控制开关的开闭 ，实现电路的自动控制。
安培力在电磁场中的作用
磁悬浮列车
高温超导体的安培力实验
• 实验目的：通过高温超导体的安培力实验，研究超导体在磁场中表现出的完全抗磁性。 • 实验材料：高温超导体样品、磁场装置、测力计、低温恒温器、液氮 • 实验步骤 • 将高温超导体样品放置在磁场装置中，并固定在测力计下方。 • 将液氮倒入低温恒温器中，使样品冷却至超导状态。 • 调节磁场装置中的磁场强度，使样品受到不同强度的磁场作用。 • 观察测力计读数的变化，记录数据并分析超导体在磁场中所受安培力的规律。
THANKS
感谢观看
安培力的量子效应研究
总结词
安培力的量子效应研究主要研究了微观粒子在特殊条件下的电磁学性质，以及安培力在量子力学中的表现。
详细描述
在量子力学中，粒子的运动和相互作用表现出量子效应。研究人员通过理论分析和实验测量微观粒子在不同条 件下的电磁学性质，进一步了解安培力在量子力学中的表现和作用机制。同时也有助于深入探讨量子力学中存 在的未解之谜。
粒子加速器中的安培力研究
总结词
粒子加速器中的安培力研究主要研究了带电粒子在加速器中 的运动和相互作用，以及安培力在粒子加速过程中的作用。
详细描述
在粒子加速器中，带电粒子在电场中受到加速，同时也会受 到安培力的作用。研究人员通过实验测量和分析带电粒子在 加速器中的运动轨迹和相互作用，进一步了解安培力对粒子 加速过程的影响和作用机制。

安培力课件

安培力课件
实验表明：电流方向反向，安培力的方向也反向。
实验表明：安培力的方向、磁场方向 、电 流方向三者之间满足左手定则。
2、安培力的方向判断---左手定则
实验表明：安 培力方向垂直 于电流方向和 磁场方向，即 垂直于电流和 磁场所在的平 面。三者之间 遵从左手定则。 左手定则：伸开左手，使拇指与四指在同一平面并跟 四指垂直，让磁感线垂直穿入手心，四指指向电流方 向，这时拇指所指的就是通电导体所受安培力方向。
第 三 章 磁 场
一、什么是安培力
磁场对通电导线的作用力叫安培力。
大家熟悉的电流强度单位– 安培，是为了纪念在1775年1 月22日出生于法国里昂的物理 学家安德烈‧玛丽‧安培 (AndreM.Ampere)而命名的。 1820年安培首先发现了 磁场对电流的作用，为了纪 念他的贡献，把这个力叫做 安培力。 1822年发现了安培定 律，并在1826年推出两 电流之间的作用力的公式。
（A）适当增大电流I （B）将电流反向并适当改变大小 （C）适当增大磁场 （D）将磁场反向并适当改变大小 a I b
3、活动
（1）如何判断电流对磁铁的作用力

一条形磁铁水平放在桌 面上，一通电导线在磁 铁上方，如图所示。试 判断磁铁对桌面的压力 如何变化.
F1 F 2
N F2 G
F1
⊙
1 2
F 21
B2
+
.
B1 B1
2
F12
1
.
B2
.
F 21 F12
四、安培力的应用
磁铁
磁铁
磁场
电流 电流
通电线圈在磁场中收安培力的应用发生转动
可以绕oo 轴转动的线 圈在磁场中，ab边、 cd边将受到一对安培 oo 力（一对力偶）作用， ' oo 会产生相当于 轴转 ' oo 动的力矩，使线圈转 动。

安培力PPT课件

安培力PPT课件

5
B
a b
2020/12/9
B
.
×
F F=BIL
6
B
B
B
F
×
2020/12/9
B
B
B
×
F
7
三、判断通电导线在安培力作用下 的运动方向问题
1.画出导线所在处的磁场方向 2.确定电流方向 3.根据左手定则确定受安培力的方向 4.根据受力情况判断运动情况
2020/12/9
8
2020/12/9
自由
˙ ˙˙
F
˙˙ ˙
固定
×
×
×
F
×
×
×
9
同向相吸 异向相斥
2020/12/9
10
F I
N
S
F
N
S
F
2020/12/9
11
四、处理导线受到安培力的一般思路
先对导线进行受力分析,画出导线的受 力平面图,然后依照F合=0,F合=ma， 列出相应的方程
2020/12/9
12
例：在倾斜角为θ的光滑斜面上,置一通
B
a
X
θ
2020/12/9
b
17
感谢你的阅览
Thank you for reading
温馨提示：本文内容皆为可修改式文档，下载后，可根据读者的需求 作修改、删除以及打印，感谢各位小主的阅览和下载
日期：
演讲者：蒝味的薇笑巨蟹
有电流I,长为L,质 量为m的导 体棒，如 图所示,在竖直向上的磁场中静止，则 磁感应强度B为 _________.
X
θ
2020/12/9
13
解：静止于斜面说明受力平衡

探究安培力PPT精品课件

探究安培力PPT精品课件
*加热至剩余少量液体时，停止加 热，利用余温使滤液蒸干。
*热的蒸发皿不可直接放在实验桌 上，要垫上石棉网。
注意事项:
3.投放沸石 或瓷片防暴
沸
1.温度计水银球 处于蒸馏烧瓶 支管口下方处
5.使用前要检查 装置的气密性！
4.烧瓶底 加垫石棉
网
2.冷凝水，下 口进冷水，上
口出热水
蒸馏法的应用:
蒸馏法

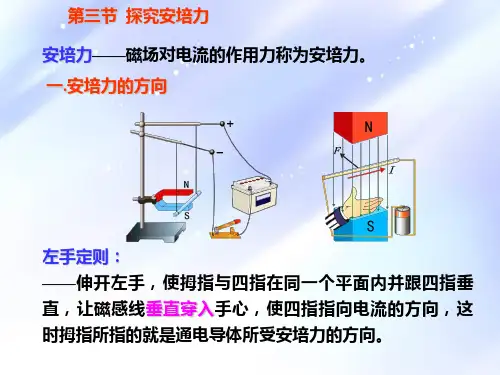

第三节 探究安培力 安培力——磁场对电流的作用力称为安培力。 一.安培力的方向
左手定则： ——伸开左手，使拇指与四指在同一个平面内并跟四指垂 直，让磁感线垂直穿入手心，使四指指向电流的方向，这 时拇指所指的就是通电导体所受安培力的方向。
第三节 探究安培力 【例题1】画出图中第三者的方向。
【答案】由左手定则作答。
【答案】R=0.2Ω
第三节 探究安培力
三.磁通量 我们将磁感应强度B 与面积S 的乘积，叫做穿过这个面
的磁通量，简称磁通。用φ表示。 即：φ=BS
φ=BS
φ=BS cosθ
在SI单位制中，磁通量的单位为：韦伯（Wb）
第三节 探究安培力
【例题4】下列各种说法中，正确的是： A.磁通量很大，而磁感应强度可能很小； B.磁感应强度越大，磁通量也越大； C.磁通量小，一定是磁感应强度小； D.磁感应强度很大，而磁通量可能为零。
即： B F IL
单位：特斯拉（T）
第三节 探究安培力 二.安培力的大小
1.当电流与磁场方向垂直时，F = ILB
2.当电流与磁场方向夹θ角时，F = ILBsinθ
第三节 探究安培力 【例题3】如图所示，两平行光滑导轨相距0.2m，与水平面 夹角为450，金属棒MN的质量为0.1kg，处在竖直向上磁感 应强度为1T的匀强磁场中，电源电动势为6V，内阻为1Ω， 为使MN处于静止状态，则电阻R应为多少？(其他电阻不计)

《探究安培力》参考课件

《探究安培力》参考课件
的线圈S1、S2和S3，穿过S1、S2和S3的磁通量分别为Φ1、Φ2 和Φ3，下列判断正确的是( )
栏 目 链 接
A．Φ1最大 C．Φ3最大
B．Φ2最大 D．Φ1＝Φ2＝Φ3
解析：从图中看出，线圈S3穿过的磁感线条
数最多，所以磁通量最大．故A、B、D错误，C正
确．故选C.栏 目链 Nhomakorabea接
答案：C
练习
4．如右图所示，竖直通电直导线旁有一圆线圈，其平
栏 目 链 接
③公式的适用条件：匀__强__磁__场__.
(3)方向判定．
用左手定则判定：伸开__左__手____，使大拇指跟其余
四个手指___垂__直___，并且都跟手掌在一个平面内，把手
放入磁场中，让磁感线垂直穿入手心，并使___四__指___指
栏 目
链
向电流的方向，那么，___拇__指___所指方向就是通电导线 接
练习
2．一根长0.2 m、通有2.0 A电流的通电直导线，
放在磁感强度为0.50 T的匀强磁场中，受到安培力大
小不可能是( D )
A．0 N
B．0.10 N
栏 目
链
接
C．0.20 N
D．0.40 N
考点二 磁感应强度
磁感应强度是反映磁场力的性质的物理量，是采用
比值的方法来定义的，该公式是定义式而不是决定式，磁 栏
注意：①磁通量是__标__量____，但有正，负；当磁
感线从某一平面穿入时，若规定Φ为正值，则磁感线
从另一面穿入时，Φ为负值．
②磁通量是表示穿过某平面的
栏 目
链
_磁__感__线__的__条__数__的__多_少__，在今后的应用中往往会根据穿
接
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

6.通电螺线管的磁感
线分布与判断方法
N
S
S
N
(2)要熟记常见的几种磁场的磁感线：
如图所示，a、b是直线电流的磁场，c、d是 环形电流的磁场，e、f是螺线管电流的磁场， 试在各图中补画出电流方向或磁感线方向．
四、安培分子环流假说以及磁现象的本质 1、安培分子环流假说
2、磁现象的本质 磁体的磁场与电流的磁场一样，都是由
A．竖直向下沿直线射向地面 B．相对于预定地点，向东偏转 C．相对于预定地点，稍向西偏转 D．相对于预定地点，稍向北偏转
北
B
西
东
南
13.某地的地磁场大约是4.0×10-5 T，一根长为 500m的电线，电流为10A，该导线可能受到的 安培力是 A．0.5N B. 0.1N C. 0.3N D. 0.4N
安培力增大，于是F与（IL)的比值变大了，故该比 值的大小反映了磁场的强弱
磁感应强度
1.物理意义： 描述磁场的力的性质的物理量
2、定义： 3.定义式：
垂直于磁场方向的通电导线，所受的安
培力F，跟电流I和导线的长度L的乘积
的比值叫磁感强度 B=F/IL
适用条件： 1）匀强磁场 2）L很短时的非匀强磁场
电荷的运动产生，这就是磁现象的电本质。
课本78页4题:
第三节 探究安培力
目标： 1、掌握安培力的概念 2、会用左手定则判断安培力的方向 3、会计算安培力的大小 4、理解磁感应强度的概念
1、磁场对电流的作用力称为安培力。 2、安培力的方向探究：
当导线与磁场平行时,安培力为零, F×
当二者垂直时+ ,安培力最大,安培力 方向如N 何?-
×F
S
F•
左手定则
判断：确定电流的受力方向、磁场的方向、 电流的方向
F
I
F
I
•
F
F
I
F
•
×
F
磁感应强度概念
实验表明：把一段通电直导线放在磁场 中，当导线与磁场方向垂直时，导线所 受的安培力最大；当直导线与磁场方向 平行的时候，导线受到的安培力等于零， 当导线方向与磁场方向斜交时，所受的 安培力介于最大值和最小值之间。
北
西
东
南
13．长10厘米，通过3安培电流的直导线，放 在匀强磁场中，调整它的方向，其受到的磁场 力在0-0.03牛之间变化，则该磁场的磁感应强
度为
特。
答案:0.1T
12．如图表示放在匀强磁场里通电直导线的几 种情况：磁场B=0.60T，导线长L=50cm，导 线中电流I=4A，其它条件见图．标出图中各 种情况中导线所受安培力的方向，并计算它的 大小
判断：确定电流受到的安培力方向
I
•I
垂直纸面向外 安培力为0
安培力为0
I⊥磁场
F安可能与什么因素有关? 如何研究与这些因素的关系?
思考与讨论：I 磁场
I
1、当电流增大时，安培力增大
2、当在磁场中的直导线长度增大时，
安培力增大
结论： F∝IL
F 常数 IL
3、当增大导线所在位置处的磁场的强度， 安培力如何变化？
4.单位： 特斯拉 简称特 符号是T 1T=1N/Am
5方向：磁感应强度的方向与磁场的方向 一致 6类比：与电场强度类比
思考与讨论
有人根据B=F/IL提出：磁场中某点的磁感应强度跟安 培力（磁场力）成正比，跟电流和导线长度的乘积成 反比，这种提法有什么问题？错在哪里？
(1)B是描述磁场本身性质的物理量，与I、L和F无关， 某点的磁感强度B 与该点是否放置通电导线也无关．
1.磁场方向: 小磁针北极受力方向
2.地磁场方向?
地理南极——磁场的北极 地理北极——磁场的南极
地理北极 N
S
在地球的南极放一小磁 针, 小磁针的N极指向什么方 向?
地理南极
3.条形磁铁磁场方向?
外部: N S 内部: S N
在条形磁铁的内部放一 小磁针,小磁针的N极指 向什么方向?
4.通电直导线的磁场方向?
14.磁场中一段2㎝长的直导线，通过2.5A的电 流时，受到的安培力为0.1N，则通电直导线中 点处的磁感强度B可能是 A．2T B.小于2T C.大于2T D.零
14．在赤道上空，沿东西水平放置一根直 导线，通以由东向西的电流，则此导线所 受的地磁场的作用力的方向是 _垂_直__地__面_向__下_
(2)B 的方向不是F 的方向，是与F 垂直的方向．
(3)磁感应强度与磁感线:疏密反映其大小,切线方向就是 磁感应强度方向.
匀强磁场:磁感线平行且等距
安培力的大小
F BIL 条件： 1、匀强磁场 2、电流与磁场垂直
方向关系： 1、F⊥I(一定) 2、 F⊥B (一定) 3. B与I不一定垂直
F安垂直纸面向里
安培定则又称为右手螺旋定则
立体图与平面图
I
纵截面图
俯视图
伸开右手,让弯5曲.环的形电四流指的磁指场向方电向?流方 向,伸直的大拇指所指环的形电方流向的就磁场是分环布 形导线内部磁场的方向即N极.
安培定则
返回
立体图与平面图
I
如图,在环形电流内部放 一小磁针,通电后发现N 极向里转,电流方向如何?
I B
II B
I B
I 300
B
I B
I 300
B
B
I
300
课本78页2题: 课本78页3题:
如图，判断电流方向？ A
S
安培力的大小
思考： 如果电流方向与磁场方向不垂直，
而这之间有一个夹角，如图所示， 则安培力的大小如何？
F BILsin
B
B sin
磁通量（φ） 1.定义: φ=BS(条件:当B⊥S)
B
B
S
B∥S, φ=0
它表示在磁场中穿过某一面的磁感线条数的多 少．（适用于任何情况）
单位：韦伯，符号：Wb 1Wb＝1T•m2
磁通密度 B=φ/S
适用于匀 强磁场
B
当B不⊥S时： 把B沿平行于平面与垂直于平面两个方向分解：
= B⊥ S =BScos
Bcos B
S
分析同向电流为什么会相互吸引？
AB
AB
FAB
FAB
安培定则左手定则源自A 的 磁场BB 的 磁场
A
12.来自宇宙的质子流，以与地球表面垂直的方向射
向赤道上空的某一点，则这些质子在进入地球周围的 空间时，将
