超小巧型压力变送器(国产)

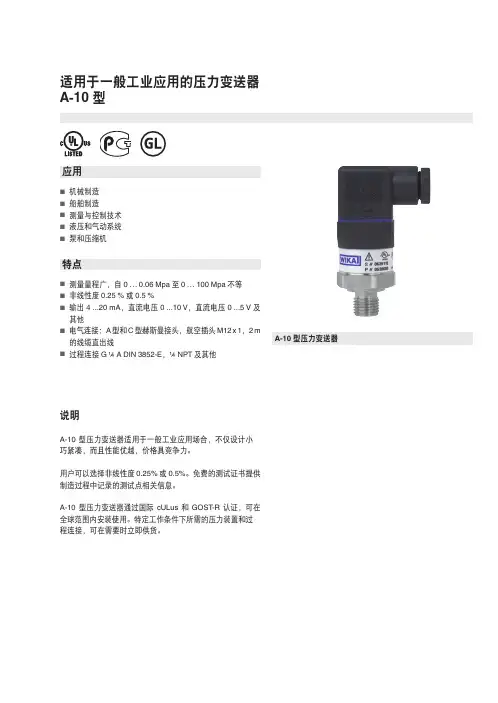

适用于一般工业应用的压力变送器A-10 型A-10 型压力变送器应用■机械制造■船舶制造■测量与控制技术■液压和气动系统■泵和压缩机特点■测量量程广，自 0 … 0.06 Mpa 至 0 … 100 Mpa 不等■非线性度 0.25 % 或 0.5 %■输出 4 ...20 mA ，直流电压 0 ...10 V ，直流电压 0 ...5 V 及其他■电气连接：A 型和 C 型赫斯曼接头，航空插头 M12 x 1，2 m的线缆直出线■过程连接 G ¼ A DIN 3852-E ，¼ NPT 及其他说明A-10 型压力变送器适用于一般工业应用场合，不仅设计小巧紧凑，而且性能优越，价格具竞争力。

用户可以选择非线性度 0.25% 或 0.5%。

免费的测试证书提供制造过程中记录的测试点相关信息。

A-10 型压力变送器通过国际 cULus 和 GOST -R 认证，可在全球范围内安装使用。

特定工作条件下所需的压力装置和过程连接，可在需要时立即供货。

测量量程相对压力Mpa测量量程0 ...0.060 ...0.10 ...0.160 ...2.50 ...40 ...60 ...10 1)0 ...16 1)过压限制0.120.20.320.50.81.223.2测量量程0 ...2.5 1)0 ...40 ...60 ...100 ...160 ...250 ...400 (60)过压限制 581220325080120测量量程0 (100)过压限制1501)1)1)过压限制306060100200290400600测量量程0 ...5000 ...1,0000 ...1,5000 ...2,0000 ...3,0000 ...5,0000 ...10,000过压限制1,0001,7402,9004,0006,00010,00017,400绝压Mpa测量量程0 ...0.10 ...0.160 ...0.250 ...0.40 ...0.60 ...10 ...1.60 ...2.5过压限制0.20.320.50.81.223.25psi测量量程0 ...1.50 ...2350 ...30 ...50 ...100 ...150 ...200 (30)过压限制3661020294060真空和 +/- 测量量程Mpa测量量程-0.1 ...0-0.1 ...+0.06-0.1 ...+0.15-0.1 ...+0.3-0.1 ...+0.5过压限制0.20.320.50.81.2测量量程-0.1 ...+0.9-0.1 ...+1.5-0.1 ...+2.4过压限制23.25psi测量量程-30 inHg ...0-30 inHg ...+15-30 inHg ...+30-30 inHg ...+60-30 inHg ...+100过压限制306060150250测量量程-30 inHg ...+160-30 inHg ...+200-30 inHg ...+300过压限制3504506001)如果要测量介质水，建议采用更高的过压限制。

注释： 根据 ASME Z210.1 （ANSI），在 68 °F （20 °C）下进行校验。
总响应时间（Td + Tc）（2）：100 毫秒
停滞时间（Td）
45毫秒（标准）
刷新速率
每秒钟 22 次
（1）停滞时间和更新速度适用于所有量程。
（2） 在 75 °F （24 °C）参考条件下的标准总响应时间。
变送器的稳定性是变送器性能与时间相关的关键 指标。通过超出 IEC 770 测试标准的主动模拟 测试，3051 已证明其在要求最苛刻的工况下也 能保持五年以上的稳定性能。出类拔萃的变送器 稳定性可减少标定次数，降低运行和维护成本。
罗斯蒙特压力解决方案
罗斯蒙特 3051S 系列仪表
规模可变的压力、流量和液位测量解决方案可改进安装和维 护实践。
0psia （0kPa）
–14.7 psig （–101kPa）
（1） 假设大气压为 14.7 psig。
量程比
100：1
输出
二线制 4-20 mA、数字化过程变量叠加于 4-20 mA HART 协议的主机。
信号上，适用于所有符合
罗斯蒙特 3051GP 压力变送器
负载限制
阻尼
电源
模拟输出对阶跃输入变化的响应时间是由用户选择的一个时
使用可选安装支架的安装组态
管道安装
面板安装
尺寸单位：英寸（mm）
6
罗斯蒙特3051GP压力变送器
技固耐用、可靠的性能，外加智能性能，使该款 变送器具有非凡的价值。
应用灵活性
3051GP 的标准过程连接件为1/2”，并配有与阀组 连接的选项。所有类型的罗斯蒙特阀组都是完全 装配且经过泄漏测试的快装式装配件，可以节约 现场安装成本。

压力变送器技术参数-常州新华仪表
压力变送器采用单晶硅或者电容式传感器技术，高精度，少维护，低漂移，双过载保护膜片设计，采用珍珠棉包裹存储壳体，防止壳体碰撞刮擦，精选优质元器件，72小时高低温老化测试，模拟各种工况环境温度，确保产品现场适用性及稳定性；采用美国GE气标机，万分之二级标定精度，三点校准，六次循环标定，保证低线性误差。

差压测量0-100Pa至0-3MPa全范围覆盖；或者压力0-6KPa至0-60MPa 全范围覆盖，单相过压可达40MPa。

液晶高清显示，支持气压、液压、水压、负压测量。

压力变送器技术参数：
智能单晶硅压力变送器的技术参数是量程比：100:1；精度高：
0.075%；智能：HART现场总线协议；低温漂：数字温度传感器自动补偿；规格全：-100pa~100Mpa；耐腐蚀：提供316L、哈氏合金、钽、蒙乃尔膜片、四氟、镀金等；耐压性能好：常规 14Mpa 高静压32Mpa；防爆：本安型（ia Ⅱ CT6）、隔爆型（d Ⅱ BT6）。

稳定性：12个月内不超过变送器上限的±0.1%；启动时间最大阻尼＜2
秒；重量约为3.5Kg（不包括附件，法兰变送器除外）；其他详细参数需要参考使用说明书。

压力变送器除了支架安装的智能压力变送器和差压变送器及螺纹安装的变送器之外、还有法兰隔膜压力变送器，膜片有316L膜片、钽膜片、哈氏合金膜片、蒙乃尔膜片等等，法兰直接安装压力变送器、卫生型卡盘式安装压力变送器等。

通过以上了解，我们知道了压力变送器大概性能和技术参数，以及实物和选型，我们最后还要了解压力变送器的安装注意，才能的掌握压力变送器。

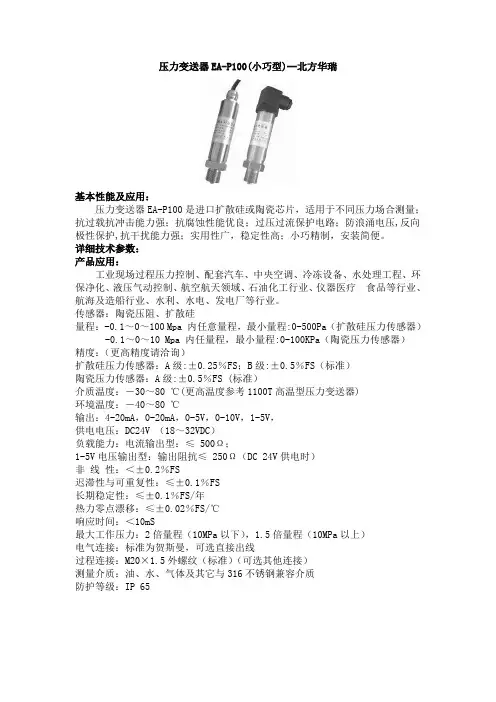

压力变送器EA-P100(小巧型)--北方华瑞基本性能及应用：压力变送器EA-P100是进口扩散硅或陶瓷芯片，适用于不同压力场合测量；抗过载抗冲击能力强；抗腐蚀性能优良；过压过流保护电路；防浪涌电压,反向极性保护,抗干扰能力强；实用性广，稳定性高；小巧精制，安装简便。

详细技术参数：产品应用：工业现场过程压力控制、配套汽车、中央空调、冷冻设备、水处理工程、环保净化、液压气动控制、航空航天领域、石油化工行业、仪器医疗食品等行业、航海及造船行业、水利、水电、发电厂等行业。

传感器：陶瓷压阻、扩散硅量程：-0.1～0～100 Mpa 内任意量程，最小量程:0-500Pa（扩散硅压力传感器） -0.1～0～10 Mpa 内任量程，最小量程:0-100KPa（陶瓷压力传感器）精度：（更高精度请洽询）扩散硅压力传感器：A级:±0.25％FS；B级:±0.5％FS（标准）陶瓷压力传感器：A级:±0.5％FS (标准）介质温度：－30～80 ℃(更高温度参考1100T高温型压力变送器)环境温度：－40～80 ℃输出：4-20mA，0-20mA，0-5V，0-10V，1-5V，供电电压：DC24V （18～32VDC）负载能力：电流输出型：≤ 500Ω；1-5V电压输出型：输出阻抗≤ 250Ω（DC 24V供电时）非线性：＜±0.2％FS迟滞性与可重复性：≤±0.1％FS长期稳定性：≤±0.1％FS/年热力零点漂移：≤±0.02％FS/℃响应时间：＜10mS最大工作压力：2倍量程（10MPa以下），1.5倍量程（10MPa以上）电气连接：标准为贺斯曼，可选直接出线过程连接：M20×1.5外螺纹（标准）（可选其他连接）测量介质：油、水、气体及其它与316不锈钢兼容介质防护等级：IP 65。
