ST-（2）3D系列使用说明书一、概述ST-（2）3D型三相调节控制板，是我公司推出的新一代数字式单、三相控制板。
本产品可接收来自DCS系统中PLC控制器的4～20mA比例电流信号或无源开关量信号，控制电动执行器对阀门打开或关闭，可实施对全行程任意点的控制。
该产品集相序自动调整、隔离放大、逻辑控制、功率驱动等诸多功能于一体，具有缺相保护、过力矩保护、电子互锁保护、禁动延时保护、等完善的保护功能。
该产品具有抗干扰能力强、性能可靠、抗震、防潮、体积小、接线简单，调试方便等优点。
二、主要功能特点及性能参数1、电源电压：380V±10%，220V±10%，50Hz±5%（其它特殊电源电压可在订货时提出）。
电源接线方式：单相、三相三线制、三相四线制。
2、可设定工作参数：开关限位、反馈电流高低信微调、丢信动作、精度（死区）、控制电流正反作用等。
3、具有自动识别、调整三相电源的相序、丢信保护、缺相保护、瞬时过力矩保护、电子互锁保护、反向禁动延时保护、堵转等完善的保护。
4、输出信号通道采用光电隔离（可承受2000V浪涌电压）。
5、输入控制信号：开关量控制：无源开关量(接点)线性控制（带定位器）：电流：4～20mA、0～20mA、4～12mA、12～20mA、0～10mA、电压：0～10V、1～5V、0～5V当4～20mA输入信号丢失时，执行器可以保持不变或转到关闭或开启（可设置）。
6、输出信号：4～20mA比例位置反馈信号，电流负载电阻：≦750Ω。
故障报警继电器K1。
当发生下列故障之一时继电器动作：断电、缺相、过力矩、丢信、开关量信号同在。
7、精度（死区）可设置为0.3%～10.0%。
8、适配阀位电位器阻值：1KΩ～5KΩ（若配其它阻值的电位器请与我公司联系）。
9、独特的反馈电流调节技术只需阀门开、关一次，即可准确调准DC4～20mA电流，无需传统方式反复调节。
10、通过模块上的拨码开关可设置正作用和反作用：正作用时控制电流4mA对应阀门全关，20mA对应阀门全开；反作用时控制电流20mA对应阀门全关，4mA对应阀门全开。

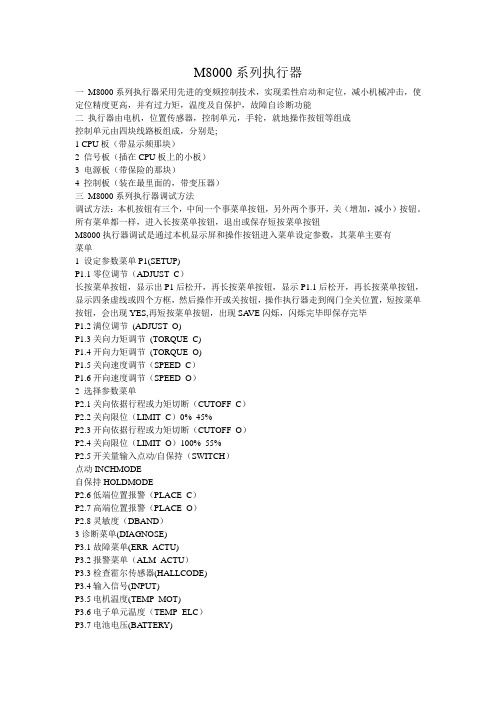

M8000系列执行器一M8000系列执行器采用先进的变频控制技术，实现柔性启动和定位，减小机械冲击，使定位精度更高，并有过力矩，温度及自保护，故障自诊断功能二执行器由电机，位置传感器，控制单元，手轮，就地操作按钮等组成控制单元由四块线路板组成，分别是;1 CPU板（带显示频那块）2 信号板（插在CPU板上的小板）3 电源板（带保险的那块）4 控制板（装在最里面的，带变压器）三M8000系列执行器调试方法调试方法：本机按钮有三个，中间一个事菜单按钮，另外两个事开，关（增加，减小）按钮。
所有菜单都一样，进入长按菜单按钮，退出或保存短按菜单按钮M8000执行器调试是通过本机显示屏和操作按钮进入菜单设定参数，其菜单主要有菜单1 设定参数菜单P1(SETUP)P1.1零位调节（ADJUST_C）长按菜单按钮，显示出P1后松开，再长按菜单按钮，显示P1.1后松开，再长按菜单按钮，显示四条虚线或四个方框，然后操作开或关按钮，操作执行器走到阀门全关位置，短按菜单按钮，会出现YES,再短按菜单按钮，出现SA VE闪烁，闪烁完毕即保存完毕P1.2满位调节(ADJUST_O)P1.3关向力矩调节(TORQUE_C)P1.4开向力矩调节(TORQUE_O)P1.5关向速度调节（SPEED_C）P1.6开向速度调节（SPEED_O）2 选择参数菜单P2.1关向依据行程或力矩切断（CUTOFF_C）P2.2关向限位（LIMIT_C）0%_45%P2.3开向依据行程或力矩切断（CUTOFF_O）P2.4关向限位（LIMIT_O）100%_55%P2.5开关量输入点动/自保持（SWITCH）点动INCHMODE自保持HOLDMODEP2.6低端位置报警（PLACE_C）P2.7高端位置报警（PLACE_O）P2.8灵敏度（DBAND）3诊断菜单(DIAGNOSE)P3.1故障菜单(ERR_ACTU)P3.2报警菜单（ALM_ACTU）P3.3检查霍尔传感器(HALLCODE)P3.4输入信号(INPUT)P3.5电机温度(TEMP_MOT)P3.6电子单元温度（TEMP_ELC）P3.7电池电压(BATTERY)4内部查看参数线路板的软件或硬件版本号5校准菜单P5.1密码（PASSWORD）密码是51P5.2输入信号零位（INPUT_Z）P5.3输入信号满位(INPUT_F)P5.4反馈信号零位(OUTPUT_Z)P5.5反馈信号满位(OUTPUT_F)6组态菜单7紧急菜单四报警或故障信息判断IN_SIGN无输入信号BA T_CHANG电池电量不足TEMP_MOT电机温度（检查温度或温度传感器）TEMP_ELC电子单元温度（检查温度或温度传感器）TORQUE-C关向过力矩TORQUE-O开向过力矩ELECTR电子单元故障（一般是控制板）RELAY主继电器未接通（一般是控制板）执行器送电后无显示，首先检查电源，如电源无问题，则测量CPU板上的32V电压，如无则为控制板问题，有则为CPU板问题。
SIC 重庆川仪重庆川仪十七厂有限公司Chongqing Chuanyi Instrument No.17Factory Co.,Ltd.一体化温度变送器使用说明书Integrated TemperatureTransmitterOperationInstructions特别提示Particular Notes本说明书仅限于下列产品使用：The Instructions is restricted to be applied in the following products: SBWR带热电偶一体化温度变送器SBWR series integrated temperature transmitter with thermocoupleSBWZ带热电阻一体化温度变送器SBWZ series integrated temperature transmitter with thermal resistance目录Contents1.概述 (1)1.Overview (1)2.执行标准 (1)2.Executive standard (2)3.产品特点 (2)3.Product features (2)4.主要技术参数 (2)4.Main technical parameters (2)5.温度变送器测量误差 (5)5.Measuring Error of Temperature Transmitter (5)6.安装 (7)6.Installation (7)7.电气连接图 (9)7.Connection diagram of electric devices (10)8.防爆产品要求 (12)8.Requirements on explosion proof products (12)9.使用 (15)9.Operation (15)10.维护与修理 (18)10.Maintenance and repair (18)12.补充说明 (22)12.Supplementary instructions (22)一体化温度变送器使用说明书Integrated Temperature TransmitterOperation Instructions1.概述1.Overview一体化温度变送器主要是由温度传感器（热电偶或热电阻）与二线制温变模块构成，安装于热电偶或热电阻温度传感器的接线盒内或分体安装在现场管道上，将传感器信号转换成4～20mADC，从而使温度的传感、变送、显示一体化。

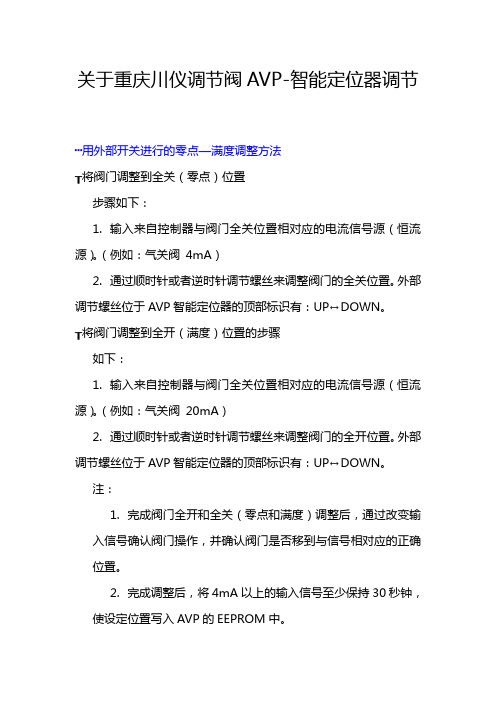

关于重庆川仪调节阀AVP-智能定位器调节┅用外部开关进行的零点—满度调整方法┰将阀门调整到全关（零点）位置步骤如下：1.输入来自控制器与阀门全关位置相对应的电流信号源（恒流源）。
（例如：气关阀 4mA）2.通过顺时针或者逆时针调节螺丝来调整阀门的全关位置。
外部调节螺丝位于AVP智能定位器的顶部标识有：UP↔DOWN。
┰将阀门调整到全开（满度）位置的步骤如下：1. 输入来自控制器与阀门全关位置相对应的电流信号源（恒流源）。
（例如：气关阀 20mA）2. 通过顺时针或者逆时针调节螺丝来调整阀门的全开位置。
外部调节螺丝位于AVP智能定位器的顶部标识有：UP↔DOWN。
注：1.完成阀门全开和全关（零点和满度）调整后，通过改变输入信号确认阀门操作，并确认阀门是否移到与信号相对应的正确位置。
2.完成调整后，将4mA以上的输入信号至少保持30秒钟，使设定位置写入AVP的EEPROM中。
3.输入信号的范围下限值（LRV）和上限值（URV）：若执行机构执行正作用：LRV=4mA，URV=20mA若执行机构执行反作用：LRV=20mA，URV=4mA┅用外部开关启动自动设定步骤如下：1.将SVP的输入信号设定为 DC18±1mA。
2.使用平头螺丝刀顺时针旋转零点-满度调节螺丝(对于Flowing Rotary VFR阀和RSA执行机构则顺时针旋转)直到转不动为止。
（90º）3.保持该位置直到阀门开始动作（约3秒钟）。
则将启动自动设定程序。
松开螺丝刀。
4.阀门将从全关到全开往返2次。
然后阀门停在50%的位置保持3分钟。
5.通过改变输入信号确认阀门自动设定程序是否完成。
整个自动设定程序约3需分钟。
6.当正在执行自动设定程序时若输入信号降到4mA以下，自动设定将失败，则需重新启动自动设定程序。
完成自动设定程序以后，需要将至少4mA以上的信号（电源）至少保持30秒钟，使数据和参数保存到SVP的EEPROM中。
