补偿器安装工艺

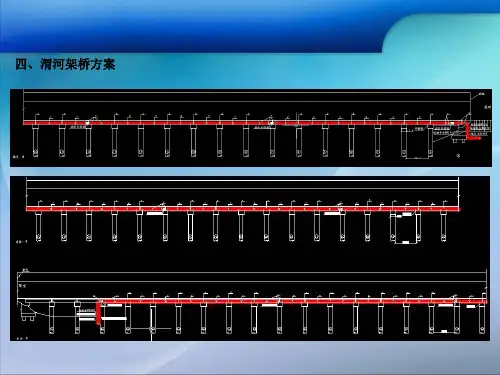

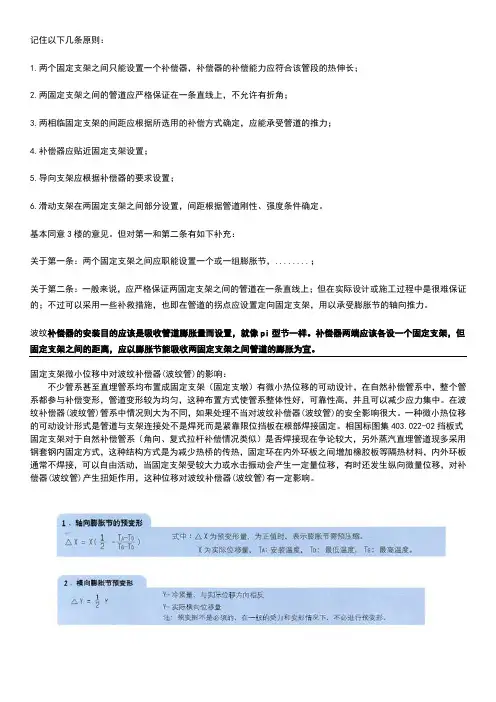

记住以下几条原则：1.两个固定支架之间只能设置一个补偿器，补偿器的补偿能力应符合该管段的热伸长；2.两固定支架之间的管道应严格保证在一条直线上，不允许有折角；3.两相临固定支架的间距应根据所选用的补偿方式确定，应能承受管道的推力；4.补偿器应贴近固定支架设置；5.导向支架应根据补偿器的要求设置；6.滑动支架在两固定支架之间部分设置，间距根据管道刚性、强度条件确定。

基本同意3楼的意见。

但对第一和第二条有如下补充：关于第一条：两个固定支架之间应职能设置一个或一组膨胀节，........；关于第二条：一般来说，应严格保证两固定支架之间的管道在一条直线上；但在实际设计或施工过程中是很难保证的；不过可以采用一些补救措施，也即在管道的拐点应设置定向固定支架，用以承受膨胀节的轴向推力。

波纹补偿器的安装目的应该是吸收管道膨胀量而设置，就像pi型节一样。

补偿器两端应该各设一个固定支架，但固定支架之间的距离，应以膨胀节能吸收两固定支架之间管道的膨胀为宜。

固定支架微小位移中对波纹补偿器(波纹管)的影响：不少管系甚至直埋管系均布置成固定支架（固定支墩）有微小热位移的可动设计，在自然补偿管系中，整个管系都参与补偿变形，管道变形较为均匀，这种布置方式使管系整体性好，可靠性高，并且可以减少应力集中。

在波纹补偿器(波纹管)管系中情况则大为不同，如果处理不当对波纹补偿器(波纹管)的安全影响很大。

一种微小热位移的可动设计形式是管道与支架连接处不是焊死而是紧靠限位挡板在根部焊接固定。

相国标图集403.022-02挡板式固定支架对于自然补偿管系（角向、复式拉杆补偿情况类似）是否焊接现在争论较大，另外蒸汽直埋管道现多采用钢套钢内固定方式，这种结构方式是为减少热桥的传热，固定环在内外环板之间增加橡胶板等隔热材料，内外环板通常不焊接，可以自由活动，当固定支架受较大力或水击振动会产生一定量位移，有时还发生纵向微量位移，对补偿器(波纹管)产生扭矩作用，这种位移对波纹补偿器(波纹管)有一定影响。

直埋内\外压式波纹补偿器安装及试压加固要点摘要:通过介绍热力供热管网两种波纹补偿器――内压波纹补偿器、外压波纹补偿器的安装工艺及分段试压临时加固要点,展示了这两种波纹补偿器在热力工程中优点及广泛应用前景。

关键词:内压推力内(外)压波纹补偿器分段试压近几年来直埋供热管道在我国迅速推广应用,受到广泛的欢迎,大量实践证明,采用直埋供热管道具有四大优点:①对于双管制管网可以降低工程造价10～25%;②降低热损耗40～60%;③防腐性能好,延长使用寿命2～3倍;④占地少,施工快,有利于环保和绿化。

随着直埋供热管网的发展,要求采取与之相适应的更可靠、更简单易行、更能降低工程造价的热膨胀补偿措施,有效地控制管网各处的应力水平,保证长期安全可靠的运行。

波纹补偿器是针对热力管网设计的,补偿量大、刚度小,使用它可以有效地减少管道热应力,简化配管,节省空间,节省工程造价,加快施工进度。

直埋式波纹补偿器主要用于直埋管线的轴向补偿,具有抗弯能力,所以可不考虑管道下沉的影响,产品具有补偿量大,寿命长的特点。

直埋式波纹补偿外壳及导向套筒保护下实现自由伸缩补偿。

由于直埋内压波纹补偿器及直埋外压波纹补偿器在管道上实现自由补偿和安装简单等特点,因而深受工程设计及安装使用者的欢迎。

对于直埋热力管网,补偿器可以设小室内,用一般的轴向、横向、角向型补偿器即可;也可设小室外,采用全封闭、自导向直埋波纹补偿器。

下面我们重点介绍全封闭、自导向直埋波纹补偿器,它分为直埋内压波纹补偿器(ZMNY)和直埋外压波纹补偿器(ZMWY)。

所谓全封闭,即补偿器虽埋在地下,波纹管仍工作在自身形成的密闭小室中;所谓自导向,即靠自身结构就能保证波纹管始终轴向伸缩,无需另设导向支架。

另外,双向安全机构,保证波纹管不致于过压或过拉。

采用这种直埋波纹补偿器,可以有效地降低管道应力,管网在埋前不需预热,也不需作预应力处理,更不需要为减少局部应力对管网布置作特殊调整;不需要在补偿器处设井,也不需要做导向支座和支架;一般一次安装之后,再不需要任何维护。

有图有真相！供热管道直埋式补偿器安装要求固定点，一是在直管段的端部，二是在管道的分支处。

长的无分支的直线管道两补偿器之间可以不设固定点，靠管道自然形成的“驻点”即可发挥固定点的作用。

驻点是两补偿器之间管道的那个不动点，在管径相同，埋深一致时，驻点与两补偿器间的距离相等。

褡补偿器（包括转角处自然补偿器）至固定点之间的距离不得超过管道的最大安装长度Lmax，管道最大安装长度的定义是固定点至自由端（补偿器）的长度，在此长度下产生的摩擦力不得超过管道许用应力下相应的弹性力。

Lmax按下式计算：常用管道的最大安装长度Lmax。

应考虑16kgf/cm2内压力所产生的环向应力的综合影响。

3.2固定支座的设计计算具有2个管道分支并在主干线上有一处转角管道平面，补偿器的布置应满足Ln ＜Lmax的条件。

驻点G1、G2的推力为零，所以，此点处不必设置固定支座，但为了防止回填土的不均匀，埋深的不一致和预制保温管外壳粗糙度的不规则等可能会造成驻点的漂移，所以，对处于驻点位置的管道分支处G1、G2需设置支座，以G1为例其轴向推力可按下式计算：F1=Pb2+L2f-0.8(Pb3+L2f)式中F1-固定支座G1的水平推力，kgf；f-管道单位长度摩擦力，Kgf/mPb2-B2膨胀节的弹性力，Kg；Pb3-B3膨胀节的弹性力，Kgfk2-B2膨胀节的刚度，Kgf/mm；△L2-B2膨胀节的补偿量，mm；L2-膨胀节至G1的距离，m；假如某一分支如自G2接出的分支带有补偿器B。

那么，G2还受到一侧向推力的作用，如图中的F2（y），当L5很短（实际布置时L5也应很短），那么，侧向力F2（y）的大小为：F2(y)=Pn*A5+Pb5式中Pn-管道工作压力，Kgf/cm2A5-B5膨胀节的有效面积，cm2；Pb5-B5膨胀节的弹性力kgf。

固定支座G3也驻点位置，从管道和土壤的摩擦力来讲，该点也受到大小相等，方向相反的两个时作用，但应注意到该点同时又受到转角处的盲板力的作用，考虑驻点漂移的影响，固定支座G3的推力F3=1.2Pn*A4式中F3-作用在固定支座G3的水平推力，Kgf；Pn-管道工作压力，Kgf/cm2；A4-B4膨胀节的有效面积，cm2。

一、热力管道补偿器预拉伸施工技术现有热力管道预拉，一般在管道补偿胀力两侧采用锚点、倒链进行预拉达到预拉值，当条件限制，锚点无法设置时，预拉工作比较困难；而且在补偿胀力两侧预拉需要两组人同时作业，人力投入多，拉力容易跑偏不均匀。

本技术可以节约人力，而且能使热力管道补偿器的两臂受力均匀。

本技术方案包括如下步骤：（一）取两个千斤顶，分别在两个千斤顶的顶杆上焊接一根撑杆，取两个圆弧形瓦块，瓦块的圆弧所在圆的直径在与热力管道补偿器外壁所在圆的直径一致；（二）分别在撑杆的另一端焊接上一个圆弧形瓦块，并保持焊接点位于瓦块的中心，焊接点位于瓦块的凸面上；（三）将焊接好的两个千斤顶的底部相互背对并接触，放入热力管道补偿器的两臂之间，并同时操作两个千斤顶，使两端的瓦块充分贴合热力管道补偿器的管壁，并保持两个千斤顶本体不发生位移；（四）同时操作两个千斤顶，使撑杆撑起热力管道补偿器的两臂，当热力管道补偿器的与热力管道之间的间隙距离等于预拉值时，停止操作千斤顶，并保持千斤顶不动；（五）将热力管道补偿器与热力管道焊接起来；（六）撤销两个千斤顶。

在将两个千斤顶放入热力管道补偿器两臂之间前，在热力管道补偿器两臂之间先焊接一个用于支撑千斤顶的固定支架，该固定支架与地面固定。

将两个千斤顶放在热力管道补偿器的两臂之间，利用千斤顶的顶力使热力管道补偿器的两臂撑开，达到热力管道补偿器的预拉值即可，该方法只需一人同时操作即可，节约的人力，并且将撑杆连接到瓦块的中心，使瓦块受到千斤顶的顶力均匀分散到热力管道补偿器的两臂上，避免了热力管道补偿器跑偏位移。

二、泥水平衡钢管顶管注浆孔翼环结构及施工工艺泥水平衡顶管是一种以全断面切削土体，以泥水压力来平衡土压力和地下水压力，又以泥水作为输送弃土介质的机械自动化顶管施工法。

泥水平衡顶管系统主要由顶管机头、地面操作台及其他辅助设备组成，机头内部有PLC控制箱，地面操作台队机头给出动作信号控制机头的动作。

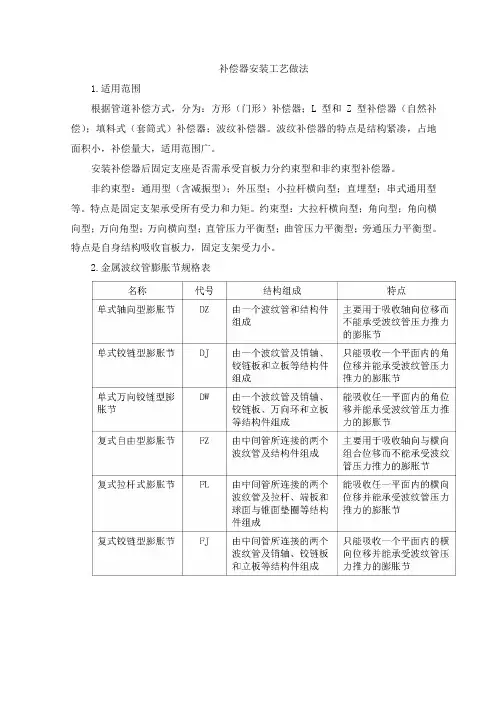

补偿器安装工艺做法
1.适用范围
根据管道补偿方式，分为：方形（门形）补偿器；L 型和Z 型补偿器（自然补偿）；填料式（套筒式）补偿器；波纹补偿器。

波纹补偿器的特点是结构紧凑，占地面积小，补偿量大，适用范围广。

安装补偿器后固定支座是否需承受盲板力分约束型和非约束型补偿器。

非约束型：通用型（含减振型）；外压型；小拉杆横向型；直埋型；串式通用型等。

特点是固定支架承受所有受力和力矩。

约束型：大拉杆横向型；角向型；角向横向型；万向角型；万向横向型；直管压力平衡型；曲管压力平衡型；旁通压力平衡型。

特点是自身结构吸收盲板力，固定支架受力小。

2.金属波纹管膨胀节规格表
3.实例图片。

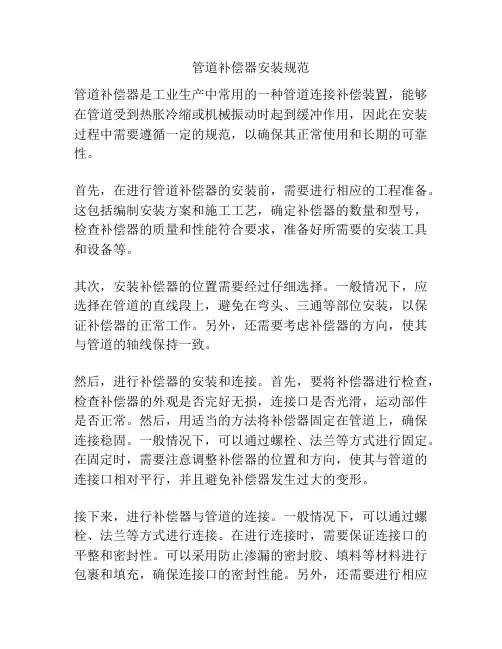

管道补偿器安装规范管道补偿器是工业生产中常用的一种管道连接补偿装置，能够在管道受到热胀冷缩或机械振动时起到缓冲作用，因此在安装过程中需要遵循一定的规范，以确保其正常使用和长期的可靠性。

首先，在进行管道补偿器的安装前，需要进行相应的工程准备。

这包括编制安装方案和施工工艺，确定补偿器的数量和型号，检查补偿器的质量和性能符合要求，准备好所需要的安装工具和设备等。

其次，安装补偿器的位置需要经过仔细选择。

一般情况下，应选择在管道的直线段上，避免在弯头、三通等部位安装，以保证补偿器的正常工作。

另外，还需要考虑补偿器的方向，使其与管道的轴线保持一致。

然后，进行补偿器的安装和连接。

首先，要将补偿器进行检查，检查补偿器的外观是否完好无损，连接口是否光滑，运动部件是否正常。

然后，用适当的方法将补偿器固定在管道上，确保连接稳固。

一般情况下，可以通过螺栓、法兰等方式进行固定。

在固定时，需要注意调整补偿器的位置和方向，使其与管道的连接口相对平行，并且避免补偿器发生过大的变形。

接下来，进行补偿器与管道的连接。

一般情况下，可以通过螺栓、法兰等方式进行连接。

在进行连接时，需要保证连接口的平整和密封性。

可以采用防止渗漏的密封胶、填料等材料进行包裹和填充，确保连接口的密封性能。

另外，还需要进行相应的压力测试，以确保连接处不会泄漏。

最后，进行管道补偿器的调试和验收。

在调试时，可以通过改变管道的工作条件，观察补偿器的运动状态，以及管道的变形情况，判断补偿器的运行是否正常。

验收时，需要对补偿器进行一次综合性能测试，包括运动灵活性、密封性能、耐压性能等方面，确保补偿器的性能满足要求。

综上所述，管道补偿器的安装规范主要包括工程准备、位置选择、安装和连接、调试和验收等环节。

只有按照规范进行安装，才能确保补偿器的正常工作和使用寿命，提高管道系统的安全性和可靠性。

补偿器技术条件符合性本工程适用性及安装要求第一节补偿器安装要求<1.1>有补偿器装置的管段，在补偿器安装前，管道和固定支架之间不得进行固定。

<1.2>L形，Z形，Ⅱ形补偿器一般在施工现场制作，制作应采用优质碳素钢无缝钢管。

通常Ⅱ形补偿器应水平安装，平行臂应与管线坡度及坡向相同，垂直臂应星水平。

垂直安装时，不得在弯瞥上开孔安装放风管和排水管。

<1.3>在直管段中设置补偿器的最大距离和补偿器弯头的弯曲半径应符合设计要求。

在靠近补偿器的两端，至少应各设有一个导向支架，保证运行时自由伸缩，不偏离中心。

<1.4>做好施工准备，可以保证安装工作有计划、有步骤地进行，减少施工中的混乱，对实现均衡施工，缩短工期，确保工程质量和安全生产，将起到重要作用。

<1.5>熟悉和审查图纸资料，在施工前解决好图纸资料方面存在的问题。

做法是各专业施工人员（包括管道、电气、通风和机械设备安装）在熟悉图纸资料了解设计意图的基础上，从施工角度各自提出图纸资料存在的问题，一式两份，分别报送建设单位和设计单位，最后由建设单位召开多方图纸会审会议，逐一解决提出的所有问题。

<1.6>根据合同工期和建设单位要求，结合现场条件、设备材料准备情况以及土建进度计划，编制设备安装进度网络计划。

<1.7>提出预制加工件，绘制加工图，事先安排预制加工。

包括通风管、给排水管、暖气管、消防喷淋管道、支吊架、非标准构件和非标准设备的预制加工。

<1.8>明确安装技术要求和执行的施工验收规范、标准。

<1.9>确定施工力量，层层进行技术交底，使广大施工人员心中有底。

第二节补偿器安装通用工艺1．适用范围。

本工艺适用于燃气管道、热力管道和工业管道补偿器的安装。

2．引用标准。

SY0401—98S《输油输气管道线路工程施工及验收规范》CJJ28—2004《城镇供热管网工程施工及验收规范》GB50235—97《工业金属管道工程施工及验收规范》3．补偿器安装前的检验补偿器安装前，须检验下列项目：3．1使用的补偿器是否符合国家现行相关标准的规定。

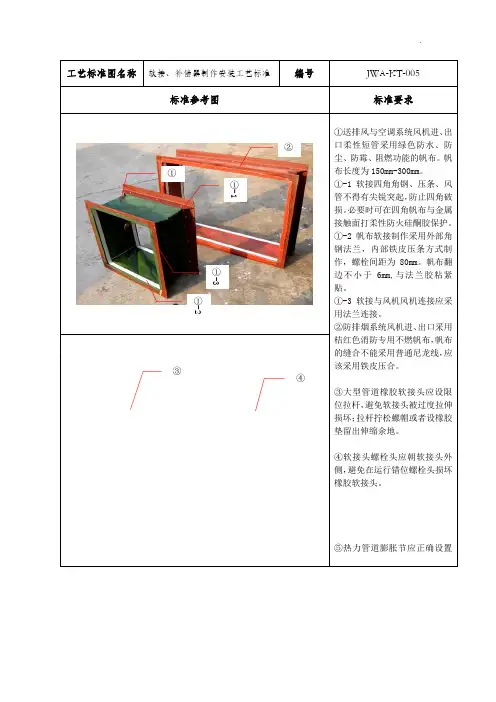

工艺标准图名称 软接、补偿器制作安装工艺标准编号 JWA-KT-005 标准参考图标准要求①送排风与空调系统风机进、出口柔性短管采用绿色防水、防尘、防霉、阻燃功能的帆布。

帆布长度为150mm-300mm 。

①-1软接四角角钢、压条、风管不得有尖锐突起，防止四角破损。

必要时可在四角帆布与金属接触面打柔性防火硅酮胶保护。

①-2帆布软接制作采用外部角钢法兰，内部铁皮压条方式制作，螺栓间距为80mm 。

帆布翻边不小于6mm,与法兰胶粘紧贴。

①-3软接与风机风机连接应采用法兰连接。

②防排烟系统风机进、出口采用桔红色消防专用不燃帆布，帆布的缝合不能采用普通尼龙线，应该采用铁皮压合。

③大型管道橡胶软接头应设限位拉杆，避免软接头被过度拉伸损坏；拉杆拧松螺帽或者设橡胶垫留出伸缩余地。

④软接头螺栓头应朝软接头外侧，避免在运行错位螺栓头损坏橡胶软接头。

⑤热力管道膨胀节应正确设置①②③④①-1①-2 ①-3固定支架与活动支架，避免管道产生任意膨胀破坏管道系统。

（波纹补偿器说明：1-管道固定支架2-波纹补偿器3-第一导向支架4-第二导向支架D-热力管道管径(A ≥4D B ≥14D ）。

⑥补偿器在安装前应该作预拉伸或压缩，拉伸或压缩量按计算确定。

管道安装试压完成后，应松开补偿器拉杆螺帽，留出补偿空间。

计算时选择温度点，介质温度与运行环境温度。

⑦波纹补偿器所补偿的管道首末端应设置固定支架。

波纹补偿器靠近其中一个固定支架安装；固定支架管道上牛角抱耳与支架接触处应有防腐硬质木块，为防止木块掉落，可采用焊接铁皮盒固定的方式。

⑧固定支架设置带木托的扁铁抱箍，防止波纹补偿器轴向失稳上拱。

⑨滑动支架底部为焊接与门形吊架上的C 形钢板，管道上的木托抱箍既能在支架上滑动，又能防止管道轴向失稳上拱。

其它要求：D4321BAA ⑤⑥⑧⑨⑦。

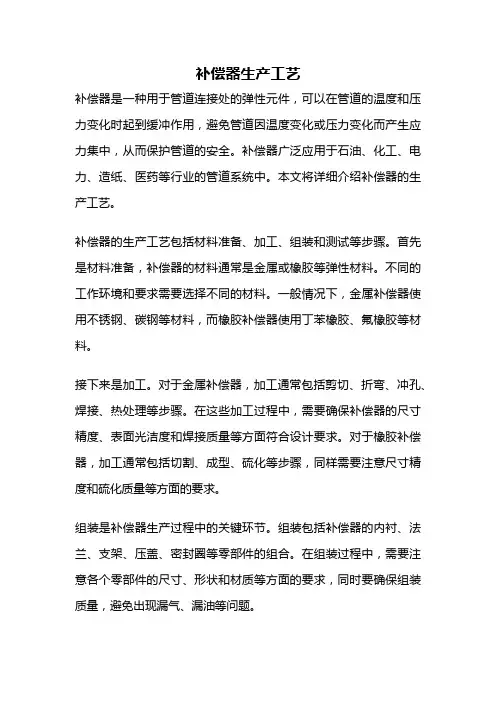

补偿器生产工艺补偿器是一种用于管道连接处的弹性元件，可以在管道的温度和压力变化时起到缓冲作用，避免管道因温度变化或压力变化而产生应力集中，从而保护管道的安全。

补偿器广泛应用于石油、化工、电力、造纸、医药等行业的管道系统中。

本文将详细介绍补偿器的生产工艺。

补偿器的生产工艺包括材料准备、加工、组装和测试等步骤。

首先是材料准备，补偿器的材料通常是金属或橡胶等弹性材料。

不同的工作环境和要求需要选择不同的材料。

一般情况下，金属补偿器使用不锈钢、碳钢等材料，而橡胶补偿器使用丁苯橡胶、氟橡胶等材料。

接下来是加工。

对于金属补偿器，加工通常包括剪切、折弯、冲孔、焊接、热处理等步骤。

在这些加工过程中，需要确保补偿器的尺寸精度、表面光洁度和焊接质量等方面符合设计要求。

对于橡胶补偿器，加工通常包括切割、成型、硫化等步骤，同样需要注意尺寸精度和硫化质量等方面的要求。

组装是补偿器生产过程中的关键环节。

组装包括补偿器的内衬、法兰、支架、压盖、密封圈等零部件的组合。

在组装过程中，需要注意各个零部件的尺寸、形状和材质等方面的要求，同时要确保组装质量，避免出现漏气、漏油等问题。

最后是测试。

测试是保证补偿器质量的关键环节。

测试包括静态测试和动态测试。

静态测试主要是测试补偿器在静态负荷下的变形和泄漏情况；动态测试则是测试补偿器在动态负荷下的变形和泄漏情况。

测试应该严格遵守相关标准，确保测试结果的准确性和可靠性。

补偿器的生产工艺需要严格按照相关标准和要求进行。

只有确保每个环节的质量和准确性，才能保证补偿器的质量和可靠性，从而为管道系统的安全运行提供保障。

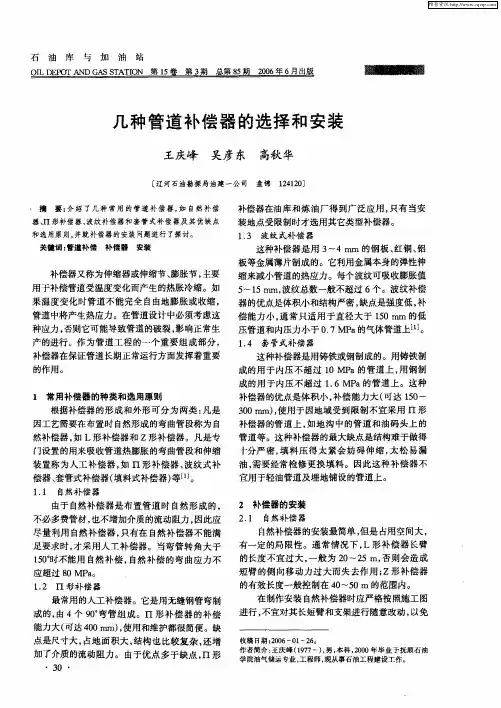

管道补偿器安装工艺标准1.适用范围由于热力管道或制冷管道过长，自然补偿无法满足的情况下需要装补偿器。

（一般直管长度超过40m时需要加装补偿器）；2.补偿器样式一般使用到的补偿器有波纹补偿器和方形补偿器。

2.1波形补偿器波形补偿器的特点是：结构紧凑，但制造困难，补偿能力小(每个波只能补偿5～10mm)，轴向推力大，流体阻力比回折弯式补偿器小。

12.2方形补偿器方形补偿器的优点是：制作方便，工作可靠，补偿能力大(通常可达400mm)；作用在固定点上的轴向力甚小。

其缺点是：尺寸大，不能安装在狭窄部位；流体阻力大，变形时，两端的法兰和管道会受力至弯曲。

在管径相同时方形比园形制造方便，成本低，挠性大25～30％。

2、3.1补偿器支架的定位3.1.1方型补偿器固定支架及导向支架的定位见下图1。

方型补偿器一般布置在两固定支架中间，偏离中心不应超过8m。

3.1.2波纹补偿器固定支架及导向支架的定位见下图，波纹补偿器一般靠近其中的一个固定支架安装。

41 234（上图参考暖通动力施工安装图集，第114-116页）3.2补偿器的安装3.2.1 安装前的准备必须前确保管道的导向支架、固定支架已定位安装完成，以确保补偿器的同心不受影响。

3.2.2安装补偿器的热力管道固定支架最大允许跨距Lg 表（m ）（本表摘自《动力管道设计手册》第489页表7-22） 3.2.3计算两固定支架间管道的膨胀量计算公式：X=a ·L ·△Tx 管道膨胀量其中a －线膨胀系数，取0.0126mm/m ·℃12 3 3 463L－补偿管线（所需补偿管道固定支座间的距离）长度△T－为温差（介质温度-安装时环境温度）3.2.4补偿器进行预压缩或预拉伸△X=△L•(0.5-（t-tmin）/(tmax-tmin)其中: △X－预压缩或预拉伸量，当△X＞0时预拉伸，当△X＜0时预压缩；△L－补偿器最大补偿量； t－安装时的环境温度；tmin－管道运行时的最低温度； tmax－管道运行时的最高温度；预压缩或预拉伸应根据补偿器安装时的环境状况决定预压缩或预拉伸的量；最大预压缩或预拉伸量不超过补偿器额定补偿量的40%。

补偿器安装1、方形补偿器安装（1）在安装前，应检查补偿器是否符合设计要求，补偿器的三个臂是否在一个水平上，安装时用水平尺检查，调整支架，使方形补偿器位置标高正确，坡度符合规定。

（2）安装补偿器应做好预拉伸，按位置固定好，然后再与管道相连接。

预拉伸方法可选用千斤顶将补偿器的两臂撑开或用拉管器进行冷拉。

（3）预拉伸的焊口应选在距补偿弯曲起点2-2.5m处为宜，冷拉前应将固定支座牢固固定住，并对好预拉焊口处的间距。

（4）采用拉管器进行冷拉时，其操作方法是将拉管器的法兰管卡，紧紧卡在被预拉焊口的两端，即一端为补偿器管端，另一端管道端口。

而穿在两个法兰管卡之间的几个双头长螺栓，作为调整及拉紧用，将预拉间隙对好，并用短角钢在管口处贴焊，但只能焊在管道的一端，另一端用角钢卡住即可，然后拧紧螺栓使间隙靠拢，将焊口焊好后才可松开螺栓，取下拉管器，再进行另一侧的预拉伸，也可两侧同时冷拉。

（5）采用千斤顶顶撑时，将千斤顶放置补偿器的两臂间，加好支撑及垫块，然后启动千斤顶，这时两臂即被撑开，使预拉焊口靠拢至要求的间隙。

焊口找正，对平管口用电焊将此焊口焊好，只有当两端预拉焊口焊完后，才可将千斤拆除，终结预拉伸。

（6）水平安装时应与管道坡度、坡向一致。

垂直安装时，高点应设放风阀，低点处应设疏水器。

（7）弯制补偿器，宜用整根管弯成，如需要接口，其焊口位置应设在直臂的中间。

方形补偿器预拉长度应按设计要求拉伸，无要求时为其伸长量的一半。

2、套筒补偿器安装（1）套管补偿器应安装在固定支架近旁，并将外套管一端朝向管道的固定支架，内套管一端与产生热膨胀的管道相连接。

（2）套管补偿器的预拉伸长度应根据设计要求。

预拉伸时，先将补偿器的填料压盖松开，将内套管拉出预拉伸的长度，然后再将填料压盖紧住。

（3）套筒补偿器安装前，安装管道时应将补偿器的位置让出，在管道两端各焊一片法兰盘，焊接时要求法兰垂直于管道中心线，法兰与补偿器表面相互平行。

加垫后衬垫应受力均匀。

直管压力平衡型补偿器设备工艺原理在工业生产过程中，为了确保生产的安全性、准确性、稳定性，各种各样的设备都被广泛地应用。

其中，直管压力平衡型补偿器设备便是一个重要的设备类型。

本文将介绍直管压力平衡型补偿器设备的工艺原理。

直管压力平衡型补偿器的基本概念直管压力平衡型补偿器是一种用于管道系统中的压力平衡和补偿的设备。

它通过调节管道中的流量和压力，达到平衡管道内部的压力分布，保证管道系统的正常运行。

直管压力平衡型补偿器由管道、支架、弹簧、密封、连接件、导向件等组成。

其中，管道是主体，支架是支撑管道的设备，弹簧是平衡和调节压力的手段，密封是保证管道系统密封性的重要组成部分，连接件和导向件是安装和定位管道的重要设备。

直管压力平衡型补偿器的工作原理直管压力平衡型补偿器的工作原理是基于物理学原理的基础上实现的。

它主要通过流道的设计和弹簧系统的平衡来实现管道系统内部的压力平衡。

在直管压力平衡型补偿器中，液体流入管道后会遇到控制流量的装置，然后流体的压力就会传递到支架上，从而形成相应的弹簧位移。

当管道内流量的变化时，弹簧就会被拉伸或压缩，从而产生相应的力，达到调节管道内流体压力的效果。

在直管压力平衡型补偿器中，管道的工作压力是通过弹簧的预加载和管道内部压力的平衡来实现的。

当管道内的流体压力加大时，弹簧就会被压缩，从而发挥平衡压力的作用；当管道内的压力减小时，弹簧就会拉伸，从而维持管道内部的正常工作压力。

直管压力平衡型补偿器的应用范围直管压力平衡型补偿器广泛应用于各种工业管道系统中。

如化学、石油、天然气、热力、航空、航天等行业的管道系统中，都需要应用直管压力平衡型补偿器设备来保证管道系统的正常运行。

在化工行业中，直管压力平衡型补偿器被应用于反应釜、传动器等设备中，保证设备和管道的正常工作；在石油和天然气行业中，直管压力平衡型补偿器被用于输送管道中，避免管道的振动和冲击，确保输送的质量和稳定性。

直管压力平衡型补偿器的优点直管压力平衡型补偿器相比其他压力平衡器，具有以下几个优点：•简单可靠：由于其结构简单、组件少，易于检修和维护，具有很高的可靠性。

中壤建设有限公司受控状态ZRJS/YGJS-02 版次A 补偿器安装施工工艺编制：_______________________审批：_______________________日期：_______________________补偿器安装施工工艺1.目的为了保证管道补偿装置的安装施工质量，特制定本工艺。

2.适用范围本工艺适用于各种介质的金属管道热膨胀补偿装置安装施工。

3.引用标准—《城市供热管网工程质量检验评定标准》(CJJ38—1990)—《城镇供热管网工程施工及验收规范》(CJJ28—2004)4.施工准备4.1 补偿器检查4.1.1 补偿器必须具有出厂合格证和质量证明书，并符合国家标准。

4.1.2 补偿器材质、型号、规格及管道配置情况必须符合设计要求。

4.2 主要施工设备和机具4.2.1 主要设备：电焊机、氩弧焊机、直流焊机、焊条、烘干箱、焊条保温箱。

4.2.2 主要机具：倒链、千斤顶、磨光机、卡具、专用工具及测量工具等。

4.3 施工现场人员必须准备临时供水、供电及消防措施。

4.4 施工技术人员向施工人员进行技术交底，明确施工程序，施工方法，质量标准，安全技术要求。

5.补偿装置安装工艺5.1 “┏┓”形或“Ω”形补偿器安装工艺要求。

5.1.1 补偿器安装前必须经过检验，合格后方可安装。

5.1.2 安装时，应按设计规定对补偿器进行预拉伸或压缩。

允许偏差为±10mm。

5.1.3 补偿器拉伸前必须完成如下工作：⑴两固定支架间的所有管道焊口（拉伸对口除外）焊接完毕，焊缝检查合格。

⑵所有支架安装完毕，固定支架安装牢固。

⑶法兰与阀门的连接螺栓已全部拧紧。

5.1.4 安装补偿器应当在两个固定支架之间的管道安装完毕后进行。

直管段中设置补偿器的最大距离，也就是固定支架的最大距离。

5.1.5 水平补偿器安装，平行臂应与管线坡度相同，两垂直臂应平行。

5.1.6 竖直补偿器安装，应在补偿器的最高点设置排阀，在最低点设置排水设施。

蒸汽管道补偿器检修工艺流程蒸汽管道补偿器检修，这事儿可有点门道呢。

一、检修前的准备工作。

咱得先把要用的工具和材料都准备好。

像扳手呀，量具呀，还有新的密封件之类的。

这就好比战士上战场得带好武器一样，没工具，这检修可没法顺利进行。

而且呀，得提前了解补偿器的型号、规格这些信息，可不能到时候抓瞎。

另外呢，还得做好安全措施，蒸汽管道那可是高温高压的，一不小心就可能受伤，所以安全帽、防护手套啥的都得穿戴整齐。

二、拆卸补偿器。

要开始拆补偿器啦。

先把连接补偿器的管道上的螺栓松开，这时候可得小心点，别太用力把螺栓拧坏了。

有时候那些螺栓可能因为长时间在那种环境下，有点生锈或者卡住了，要是拧不动，可不能蛮干。

可以用点除锈剂或者轻轻敲一敲，让它松动松动。

把螺栓都拆下来之后，就可以把补偿器从管道上取下来了。

取的时候也要注意，别磕着碰着周围的管道或者设备，毕竟这都是大工程里的一部分，哪磕坏了都不好。

三、检查补偿器。

补偿器拆下来了，就得好好检查检查。

看看它的外观有没有磨损、变形的地方。

要是有磨损，得看看磨损的程度严不严重。

如果只是一点点小磨损，可能处理一下还能继续用，但要是磨损得很厉害，那这个补偿器可能就只能报废啦。

再看看里面的波纹管，这可是补偿器的关键部分呢。

波纹管要是有裂缝或者瘪掉的地方，那肯定是不能再用了。

还有那些连接部件，也得检查是不是牢固，有没有松动或者损坏的迹象。

四、修复或更换补偿器。

如果检查出来补偿器有些小问题，能修复的就修复呗。

比如说密封件坏了，那就换上新的密封件。

要是波纹管有点小变形，在不影响使用的情况下，可以试着矫正一下。

但要是问题比较严重，像波纹管破了之类的，那就只能换个新的补偿器了。

换的时候可一定要按照之前了解的型号规格来换，可不能随便拿个就往上装。

五、安装补偿器。

新的或者修复好的补偿器要安装回去啦。

先把补偿器对准管道的接口，慢慢放上去，然后把螺栓一个一个地拧上。

拧螺栓的时候要对称着拧，不能先把一边拧得死死的，另一边还没动呢，这样会导致补偿器安装不平整。

补偿器焊接工艺补偿器焊接工艺是一种常见的焊接工艺，广泛应用于各个行业中。

补偿器焊接是指通过焊接的方式将补偿器与其他零件连接在一起，以实现零件的补偿功能。

补偿器是一种用于补偿变形的装置，它可以在温度变化或机械应力作用下，通过自身的伸缩来平衡零件的变形。

补偿器广泛应用于石油化工、电力、航空航天等领域，可以有效地减少零件的变形，提高设备的工作效率和使用寿命。

补偿器焊接工艺的要点包括焊接材料的选择、焊接工艺参数的确定和焊接质量的控制。

首先，在选择焊接材料时，需要根据补偿器和其他零件的材质和工作环境来确定最合适的焊接材料。

常用的焊接材料包括不锈钢、碳钢、铝合金等，根据具体情况选择合适的材料。

在确定焊接工艺参数时，需要考虑到焊接材料的熔化温度、焊接速度、焊接电流等因素。

合理选择焊接参数可以保证焊接接头的质量，避免焊接过程中出现缺陷，提高焊接效率。

在焊接过程中需要严格控制焊接质量。

通过合理安排焊接顺序、控制焊接温度和焊接速度，以及采取适当的焊接方法和焊接设备，可以保证焊接接头的质量。

同时，还需要对焊接接头进行检测和评估，确保其满足设计要求和使用要求。

补偿器焊接工艺的应用有很多，例如在石油化工行业中，补偿器焊接工艺被广泛应用于石油管道的连接。

石油管道在运输过程中会受到温度和压力的变化，容易发生变形，而补偿器的使用可以有效地减少管道的变形，保证石油的顺利运输。

在电力行业中，补偿器焊接工艺被广泛应用于电力设备的连接。

电力设备在运行过程中会受到电流和温度的变化，容易出现变形，而补偿器的使用可以有效地减少设备的变形，提高设备的工作效率和安全性。

在航空航天行业中，补偿器焊接工艺被广泛应用于航空发动机的连接。

航空发动机在高温和高压的环境下工作，容易发生变形，而补偿器的使用可以有效地减少发动机的变形，提高发动机的工作效率和可靠性。

补偿器焊接工艺是一种重要的焊接工艺，广泛应用于各个行业中。

通过选择合适的焊接材料、确定合理的焊接工艺参数和严格控制焊接质量，可以保证焊接接头的质量，提高设备的工作效率和使用寿命。
