第七章微波谐振器

微波谐振器的简单原理及应用1. 简介微波谐振器是一种用来产生、操控和测量微波信号的重要设备，广泛应用于通信、雷达、卫星通信等领域。

本文将介绍微波谐振器的简单原理及其主要应用。

2. 微波谐振器的原理微波谐振器是基于微波波导和谐振腔的结构。

微波波导是一种导波结构，能够有效地传输和控制微波信号。

谐振腔则是一个能够使微波信号在空腔内多次反射并形成驻波的装置。

微波谐振器的原理可以简单描述如下： 1. 微波信号通过微波波导传输到谐振腔；2. 在谐振腔内，微波信号被多次反射并形成驻波；3. 当微波信号的频率与谐振腔的固有频率相匹配时，谐振腔将发生共振现象； 4. 共振现象会导致谐振腔内的微波信号强度增加，形成谐振峰。

3. 微波谐振器的主要类型微波谐振器可以分为很多不同的类型，其中常见的包括：1.空腔谐振器：空腔谐振器是最基本的谐振器类型，由一个或多个空腔构成。

常见的空腔谐振器包括螺旋线谐振器、圆柱谐振器等。

2.波导谐振器：波导谐振器是一种利用波导结构形成谐振腔的谐振器。

常见的波导谐振器包括矩形波导谐振器、圆柱波导谐振器等。

3.微带谐振器：微带谐振器是一种利用微带线结构形成谐振腔的谐振器。

常见的微带谐振器包括微带贴片谐振器、微带环形谐振器等。

4.介质谐振器：介质谐振器是一种利用介质材料的介电特性来形成谐振腔的谐振器。

常见的介质谐振器包括介质柱谐振器、介质球谐振器等。

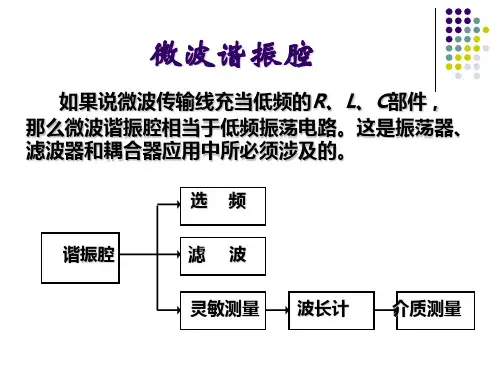

4. 微波谐振器的应用微波谐振器在通信、雷达、卫星通信等领域有广泛的应用，主要包括以下几个方面：1.频率选择：微波谐振器可以通过调整谐振腔的固有频率来选择特定频率的微波信号。

这使得微波谐振器成为实现频率选择的重要工具。

2.信号增强：当微波信号与谐振腔的固有频率匹配时会发生共振现象，使得谐振腔内的微波信号强度增强。

这可以用于增强微波信号的强度。

3.滤波器：微波谐振器可以通过调整固有频率和带宽来实现不同类型的滤波器。

常见的滤波器类型包括带通滤波器、带阻滤波器等。

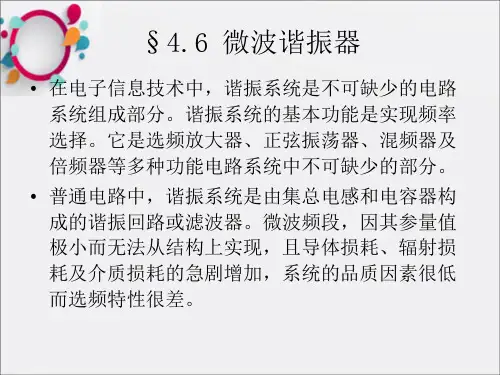

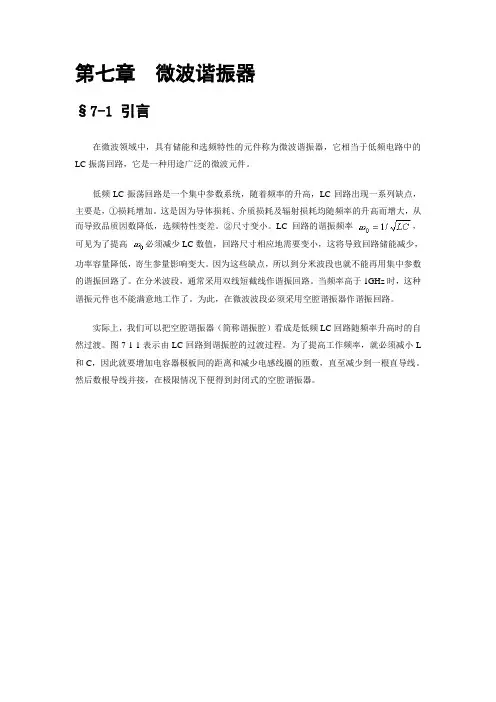

第七章微波谐振器§7-1 引言在微波领域中，具有储能和选频特性的元件称为微波谐振器，它相当于低频电路中的LC振荡回路，它是一种用途广泛的微波元件。

低频LC振荡回路是一个集中参数系统，随着频率的升高，LC回路出现一系列缺点，主要是，①损耗增加。

这是因为导体损耗、介质损耗及辐射损耗均随频率的升高而增大，从而导致品质因数降低，选频特性变差。

②尺寸变小。

LC回路的谐振频率，必须减少LC数值，回路尺寸相应地需要变小，这将导致回路储能减少，可见为了提高功率容量降低，寄生参量影响变大。

因为这些缺点，所以到分米波段也就不能再用集中参数的谐振回路了。

在分米波段，通常采用双线短截线作谐振回路。

当频率高于1GHz时，这种谐振元件也不能满意地工作了。

为此，在微波波段必须采用空腔谐振器作谐振回路。

实际上，我们可以把空腔谐振器（简称谐振腔）看成是低频LC回路随频率升高时的自然过渡。

图7-1-1表示由LC回路到谐振腔的过渡过程。

为了提高工作频率，就必须减小L 和C，因此就要增加电容器极板间的距离和减少电感线圈的匝数，直至减少到一根直导线。

然后数根导线并接，在极限情况下便得到封闭式的空腔谐振器。

§7-2 微波谐振器的基本参量根据不同用途，微波谐振器的种类也是多种多样。

图7-2-1示出了微波谐振器的几种结构。

(a)为矩形腔，(b)为圆柱腔，(c)为球形腔，(d)为同轴腔，(e)为一端开路同轴腔，(f)为电容加载同轴腔，(g)为带状腔，(h)为微带腔。

在这些图中，省略了谐振器的输入和输出耦合装置，目的是使问题简化。

但在实际谐振器中，必须有输入和输出耦合装置。

微波谐振器的主要参量是谐振波长（谐振频率或、固有品质因数Q0及等Array效电导G0。

图7-2-1 几种微波谐振器的几何形状一、谐振波长与低频时不同，微波谐振器可以在一系列频率下产生电磁振荡。

电磁振荡的频率称为谐振频率或固有频率，记以。

对应的为谐振波长。

是微波腔体的重要参量之一，它表征微波谐振器的振荡规律，即表示在腔体内产生振荡的条件。

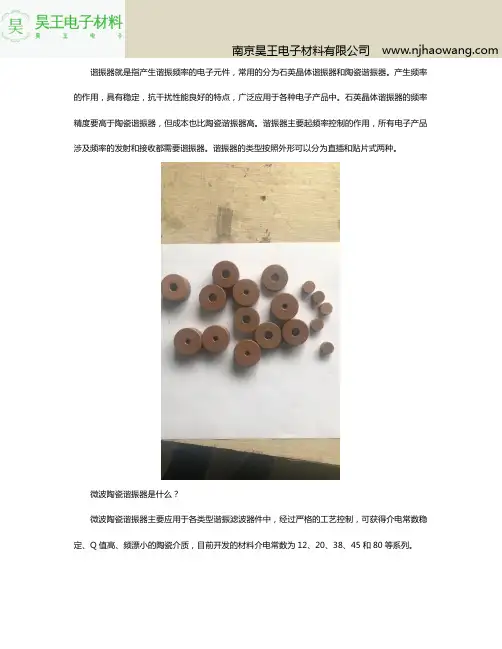

谐振器就是指产生谐振频率的电子元件，常用的分为石英晶体谐振器和陶瓷谐振器。

产生频率的作用，具有稳定，抗干扰性能良好的特点，广泛应用于各种电子产品中。

石英晶体谐振器的频率精度要高于陶瓷谐振器，但成本也比陶瓷谐振器高。

谐振器主要起频率控制的作用，所有电子产品涉及频率的发射和接收都需要谐振器。

谐振器的类型按照外形可以分为直插和贴片式两种。

微波陶瓷谐振器是什么？
微波陶瓷谐振器主要应用于各类型谐振滤波器件中，经过严格的工艺控制，可获得介电常数稳定、Q值高、频漂小的陶瓷介质，目前开发的材料介电常数为12、20、38、45和80等系列。
