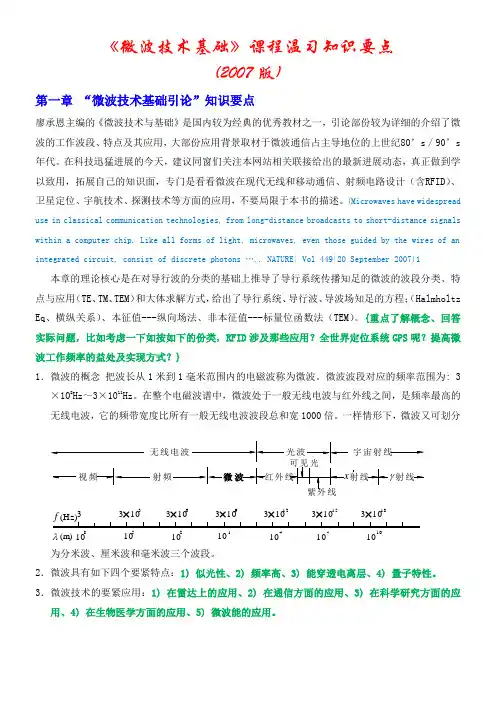

《微波技术基础》课程温习知识要点(2007版)第一章 “微波技术基础引论”知识要点廖承恩主编的《微波技术与基础》是国内较为经典的优秀教材之一，引论部份较为详细的介绍了微波的工作波段、特点及其应用，大部份应用背景取材于微波通信占主导地位的上世纪80’s / 90’s 年代。
在科技迅猛进展的今天，建议同窗们关注本网站相关联接给出的最新进展动态，真正做到学以致用，拓展自己的知识面，专门是看看微波在现代无线和移动通信、射频电路设计（含RFID ）、卫星定位、宇航技术、探测技术等方面的应用，不要局限于本书的描述。
(Microwaves have widespread use in classical communication technologies, from long-distance broadcasts to short-distance signals within a computer chip. Like all forms of light, microwaves, even those guided by the wires of an integrated circuit, consist of discrete photons ….. NATURE| Vol 449|20 September 2007)1本章的理论核心是在对导行波的分类的基础上推导了导行系统传播知足的微波的波段分类、特点与应用（TE 、TM 、TEM ）和大体求解方式，给出了导行系统、导行波、导波场知足的方程；（Halmholtz Eq 、横纵关系）、本征值---纵向场法、非本征值---标量位函数法（TEM ）。
{重点了解概念、回答实际问题，比如考虑一下如按如下的份类，RFID 涉及那些应用？全世界定位系统GPS 呢？提高微波工作频率的益处及实现方式？}1．微波的概念 把波长从1米到1毫米范围内的电磁波称为微波。
微波波段对应的频率范围为: 3×108Hz ～3×1011Hz 。
《微波技术基础》期末复习题第2章 传输线理论1. 微波的频率范围和波长范围频率范围 300MHz ~ 3000 GHz 波长范围 1.0 m ~ 0.1mm ；2. 微波的特点⑴ 拟光性和拟声性；⑵ 频率高、频带宽、信息量大；⑶ 穿透性强；⑷ 微波沿直线传播；3. 传输线的特性参数⑴ 特性阻抗的概念和表达公式特性阻抗＝传输线上行波的电压／传输线上行波的电流 1101R j L Z G j C ⑵ 传输线的传播常数传播常数 j γαβ=+的意义，包括对幅度和相位的影响。
4. 传输线的分布参数：⑴ 分布参数阻抗的概念和定义⑵ 传输线分布参数阻抗具有的特性()()()in V d Z d I d =00ch sh sh ch L L L L V d I Z d V d I d Z γγγγ+=+000th th L L Z Z d Z Z Z d γγ+=+① 传输线上任意一点 d 的阻抗与该点的位置d 和负载阻抗Z L 有关； ② d 点的阻抗可看成由该点向负载看去的输入阻抗；③ 传输线段具有阻抗变换作用；由公式 ()in Z d 000th th L L Z Z d Z Z Z dγγ+=+ 可以看到这一点。
④ 无损线的阻抗呈周期性变化，具有λ/4的变换性和 λ/2重复性； ⑤ 微波频率下，传输线上的电压和电流缺乏明确的物理意义，不能直接测量；⑶ 反射参量① 反射系数的概念、定义和轨迹；② 对无损线，其反射系数的轨迹？；③ 阻抗与反射系数的关系；in ()1()()()1()V d d Z d I d d 01()1()d Z d ⑷ 驻波参量① 传输线上驻波形成的原因？② 为什么要提出驻波参量？③ 阻抗与驻波参量的关系；5. 无耗传输线的概念和无耗工作状态分析⑴ 行波状态的条件、特性分析和特点；⑵ 全反射状态的条件、特性分析和特点；⑶ 行驻波状态的条件、特性分析和特点；6. 有耗传输线的特点、损耗对导行波的主要影响和次要影响7. 引入史密斯圆图的意义、圆图的构成；8. 阻抗匹配的概念、重要性9. 阻抗匹配的方式及解决的问题⑴ 负载 — 传输线的匹配⑵ 信号源 — 传输线的匹配⑶ 信号源的共轭匹配10. 负载阻抗匹配方法⑴ λ/4阻抗匹配器⑵ 并联支节调配器⑶ 串联支节调配器第3章 规则金属波导1. 矩形波导的结构特点、主要应用场合；2. 矩形波导中可同时存在无穷多种TE 和TM 导模；3. TE 和TM 导模的条件；TE 导模的条件：00(,,)(,)0j z z z z E H x y z H x y e β-==≠TE 导模的条件：00(,,)(,)0j z z z z H E x y z E x y e β-==≠4. 关于矩形波导的5个特点；5. 掌握矩形波导TE 10模的场结构，并在此基础上掌握TE m0模的场结构；6. 管壁电流的概念；7. 管壁电流的大小和方向；8. 矩形波导的传输特性（导模的传输条件与截止）；9. 圆形波导主模TE11模的场结构。
第一章引论微波是指频率从300MHz到3000GHz范围内的电磁波，相应的波长从1m到0.1mm。
包括分米波（300MHz到3000MHz）、厘米波（3G到30G）、毫米波（30G 到300G）和亚毫米波（300G到3000G）。
微波这段电磁谱具有以下重要特点：似光性和似声性、穿透性、信息性和非电离性。
微波的传统应用是雷达和通信。
这是作为信息载体的应用。
微波具有频率高、频带宽和信息量大等特点。
强功率—微波加热弱功率—各种电量和非电量的测量导行系统：用以约束或者引导电磁波能量定向传输的结构导行系统的种类可以按传输的导行波划分为：(1)TEM(transversal Electromagnetic,横电磁波)或准TEM传输线(2)封闭金属波导(矩形或圆形，甚至椭圆或加脊波导)(3)表面波波导(或称开波导)导行波：沿导行系统定向传输的电磁波，简称导波微带、带状线，同轴线传输的导行波的电磁能量约束或限制在导体之间沿轴向传播。
是横电磁波(TEM)或准TEM波即电场或磁场沿即传播方向具有纵向电磁场分量。
开波导将电磁能量约束在波导结构的周围(波导内和波导表面附近)沿轴向传播，其导波为表面波。
导模(guided mode ):即导波的模式，又称为传输模或正规模，是能够沿导行系统独立存在的场型。
特点：(1)在导行系统横截面上的电磁场呈驻波分布，且是完全确定的，与频率以及导行系统上横截面的位置无关。
(2)模是离散的，当工作频率一定时，每个导模具有唯一的传播常数。
(3)导模之间相互正交，互不耦合。
(4)具有截止频率，截止频率和截止波长因导行系统和模式而异。
无纵向磁场的导波(即只有横向截面有磁场分量)，称为横磁(TM)波或E波。
无纵向电场的导波(即只有横向截面有电场分量)，称为横电(TE)波或H波。
TEM波的电场和磁场均分布在与导波传播方向垂直的横截面内。
第二章传输线理论传输线是以TEM模为导模的方式传递电磁能量或信号的导行系统，其特点是横向尺寸远小于其电磁波的工作波长。
课程详情：微波技术基础（64讲）-西安电子科技大学梁昌洪等国家级精品课程“微波技术基础”简介“微波技术基础”课程在西安电子科技大学是早已闻名的精品课程。
60年代初在我校毕德显教授的有力指导和系统策划下，出现了蒋同泽的《长线》和吕海寰的《超高频技术》，这是全国最早的同类教材，对多所高校均有大的影响，只是当时军校的原因，没有正式出版。
文革结束后，廖承恩编写的《微波技术基础》一直是国内多所高校引用和执教的教材。
1988年梁昌洪的《计算微波》获全国优秀教材奖，同时实践的需要也希望把微波集成电路的进展，网络的统一思想，计算机的应用以及CAI的先进手段融入教学。
90年代后期根据上述思想，推出了《简明微波》作为教学改革和课程发展的一次有益尝试。
目前的“微波技术基础”是电子信息专业微波方向学生的骨干课程，其讲授的内容涵盖了微波技术所涉及的各个方面的基础知识，信息量大。
为该课程配套的电子工程学院实验中心微波实验室和国家电工电子基地条件优良，实验设备从传统微波实验的测量线到现代的网络分析仪一应俱全，并建设了微波技术虚拟实验室，学生可以在虚拟实验室中进行有效的工程实际经验的训练。
总的来说，西安电子科技大学的“微波技术基础”在长期教学实践和学科发展中，已经逐步形成了自身的特色。
总结起来主要有：（1）现代性在内容、方法讲述和实施等环节都要体现跟上时代的潮流。
在内容选择上紧密结合通信等学科的发展，引入微波集成电路，光纤、开腔等实践需求的领域和内容；在方法上复频率法，统一传输线理论，特性阻抗的微扰理论等等，都是梁昌洪教授和同事们在教学科研结合上的创新体会；讲述和实施的CAI和虚拟实验使教材的现代性有所增色。
（2）简明性本课程在简明扼要，通俗易懂上狠下功夫，使内容尽量集中于发展主线，脉络清晰，在教学上强调。
统一性传输线和波导的统一；圆波导和矩形波导的统一；网络理论对于微波技术基础的主线统一。
主题性在本课程执教过程中，大胆实施分讲制，每一讲都有一个主题，有一个“戏核”，每5－6讲为一个单元，每个单元都有一个脉络一个系统，整个课程有一条主线，即把网络方法和场论方法的有机结合。
