膨胀聚苯板(EPS)和挤塑聚苯板(XPS)的区别

膨胀聚苯板（EPS）与挤塑聚苯板（XPS）的主要差别膨胀聚苯板（EPS）保温效果较好(导热系数：0.041W/M.K)，容重较轻(15-25㎏/m3)，价格相对便宜，强度稍低（0.1-0.15MPa），长期耐湿性差，但通常能较好满足建筑墙体节能保温要求，在国外仍然占据70%以上的比例，施工一般不需界面处理。

挤塑聚苯板（XPS）突出特点是自身抗压抗拉强度高(0.25-0.5MPa)，容重较重（35-50㎏/m3），导热系数（0.03W/M.K）低于EPS板，因此保温隔热效果优于EPS板（相同厚度），但XPS板价格较贵，施工前需要界面处理，一般使用于地下室、屋面以及面层需要粘贴瓷砖的墙体保温系统。

近年，随着价格的降低，XPS板在外墙保温的应用有逐年增加的趋势。

在挤塑板（XPS板）保温粘板和抹面施工前为什么必须先进行界面处理？由于挤塑板是靠挤出工艺成型，密实性较高且挤塑板两面树脂膜比较光华，为提高聚合物砂浆与挤塑板的粘结力，需要在施工前对挤塑板予涂专用界面处理胶（粘结面可以仅在要粘结处局部涂刷，抹抗裂砂浆面需要整面涂刷），涂胶后至少2小时以上才可进行后续施工。

为什么外墙保温系统需要使用涂塑耐碱网格布？在保温面层中玻纤网格布起到提高保温系统机械强度和抗裂、增强作用，由于目前市场上多数厂家均采用水泥基聚合物砂浆抹面，抹面砂浆的碱性对玻纤网格布具有腐蚀作用，采用耐碱树脂涂覆处理的网布能在抹面砂浆中有较好的强度保留率，从而使保温抹面砂浆具有较好的耐久性，长期抗裂性。

粘贴面砖用镀锌钢丝网的规格是什么？采用粘贴面砖饰面时使用镀锌钢丝网要求丝径达到0.9mm，孔径为12.5x12.5mm。

锚固件的组成及规格是什么？组成：螺钉、塑料套管和圆盘规格：锚固件螺钉的大小和有效锚固深度不得小于25毫米，塑料圆盘直径不得小于50毫米。

螺钉必须是不锈钢或表面经防腐处理的金属，塑料套管和圆盘应用聚酰胺、聚乙烯或聚丙烯等材料制成，不得使用回收的再生材料。

聚苯乙烯泡沫板与挤塑聚苯板的区别聚苯乙烯树脂为原料的泡沫保温板材。

聚苯乙烯泡沫塑料根据生产工艺不同分为模塑聚苯板（EPS）和挤塑聚苯板（XPS）板两种。

一、挤塑聚苯板挤塑聚苯乙烯（XPS）保温板（挤塑聚苯板），以聚苯乙烯树脂为主要原料，经特殊工艺连续挤出发泡成型的硬质板材。

具有独特完美的闭孔蜂窝结构，有抗高压、防潮、不透气、不吸水、耐腐蚀、导热系数低、轻质、使用寿命长等优质性能的环保型材料。

全称挤塑聚苯乙烯泡沫板，简称挤塑板，又名XPS板。

主要用途：1广泛用于墙体保温、平面混凝土屋顶及钢结构屋顶的保温；2用于低温储藏地面、泊车平台、机场跑道、高速公路等领域的防潮保温。

挤塑板是以聚苯乙烯树脂辅以聚合物在加热混合的同时，注入催化剂，而后挤塑押出连续性闭孔发泡的硬质泡沫塑料板，其内部为独立的密闭式气泡结构，是一种具有高抗压、吸水率低、防潮、不透气、质轻、耐腐蚀、超抗老化（长期使用几乎无老化）、导热系数低等优异性能的环保型保温材料。

挤塑板广泛应用于干墙体保温、平面混凝土屋顶及钢结构屋顶的保温，低温储藏地面、低温地板辅射采暖采暖管下、泊车平台、机场跑道、高速公路等领域的防潮保温，控制地面冻胀，是目前建筑业物美价廉、品质俱佳的隔热、防潮材料。

一、具有优异、持久的隔热保温性尽可能更低的导热系数是所有保温材料追求的目标。

挤塑板主要以聚苯乙烯为原料制成，而聚苯乙烯原本就是极佳的低导热原料，再辅以挤塑押出，紧密的蜂窝结构就更为有效地阻止了热传导，聚能板导热系数为0.028／m。

k，具有高热阻、低线性膨胀率的特性。

导热系数远远低于其它保温材料。

如EPS板、发泡聚氨酯、保温沙浆、珍珠岩等。

二、优越的抗水、防潮性挤塑板具有紧密的闭孔结构，聚苯乙烯分子结构本身不吸水，板材的正反面都没有缝隙，因此吸水率极低，防潮和防渗透性能极佳。

三、防腐蚀、经久耐用性一般的硬质发泡保温材料使用几年后易老化，随之导致吸水造成性能下降。

而挤塑板因具有优异的防腐蚀、防老化性、保温性、在高水蒸气压力下，仍能保持其优异的性能，使用寿命可达30-40年。

膨胀聚苯板（EPS）和挤塑聚苯板（XPS）有什么区别在建筑节能中经常有膨胀聚苯板外墙外保温系统(EPS)和挤塑聚苯板外墙外保温系统(XPS)，请问，这两种板的主要区别在哪里，优缺点在哪里？目前的保温板材外墙外保温系统主要有：EPS板外墙保温系统、XPS板外墙保温系统。

EPS和XPS系统的性能比较1、保温隔热性能相同厚度的EPS以及XPS保温性能是逐渐升高的。

EPS为0.041，XPS 是0.030。

因此达到相同的保温效果的情况下，XPS板材比EPS板材厚度要薄，但纯板材的价格XPS板贵于EPS板。

如果全面考虑工艺以及建筑物高度，每平方米的价格XPS反而比EPS要贵一些。

对于隔热来讲，主要是看热惰性指标D，而D值与蓄热系数成正比。

但是就整个系统而言，200mm的混凝土的蓄热已经够大，再加外保温层，完全满足节能要求。

这也是国家规范要求墙体综合导热系数和蓄热系数要同时满足要求的原因。

目前的EPS或XPS薄抹灰系统都完全满足要求。

2、强度这里指出的强度应该是抗拉强度，聚苯板的容重和抗拉强度有绝对的关系，一般的EPS容重18Kg/m3的抗拉强度为110KPa～120KPa，20Kg/m3容重的在140KPa左右。

XPS的容重正常从25Kg～45Kg，强度从150KPa～700KPa或更高（前提是满足导热系数0.03左右）。

目前XPS板强度在200KPa～250KPa，这种强度国内很多XPS板材做不到，EPS板材在100KPa以下，在越来越丰富的外立面装饰以及沿海地区经常有台风出现的情况下，强度显得很重要，特别是对于一些外墙贴砖或者高层而言，两种板材均需加固或者说采用固定件辅助固定。

瓷砖的拉拔要大于400KPa，即使是XPS 也不能承受，解决的方法是通过胀栓锚固钢丝网到基层解决，这样可以向三维空间分散拉应力，所以只要锚固得当，拉拔破坏处肯定在复合钢丝网的抗裂砂浆层，不是大问题。

与EPS相比，XPS板的强度要高，不过与EPS相比由于XPS板材的性质（脆性），在粘贴面积较大时，外墙饰面层开裂的可能性高，尤其是涂料面层。

EPS聚苯板与XPS挤塑板的区别EPS板（expanded polystyrene board）,由可发性聚苯乙烯珠粒经加热预发泡后在模具中加热成型而制得的具有闭孔结构的聚苯乙烯泡沫塑料板材，简称聚苯板。

XPS保温板就是挤塑式聚苯乙烯隔热保温板，它是以聚苯乙烯树脂为原料加上其他的原辅料与聚含物,通过加热混合同时注入催化剂,然后挤塑压出成型而制造的硬质泡沫塑料板.它的学名为绝热用挤塑聚苯乙烯泡沫塑料，简称挤塑板。

保温性能：EPS为0.041，XPS是0.030。

强度：EPS容重18Kg/m3的抗拉强度为110～120KPa，20Kg/m3容重的在140KPa左右。

XPS的容重一般25～45Kg/m3，强度从150KPa～700KPa或更高。

（前提是满足导热系数0.03）。

耐候性：耐候性是指保温系统对外界天气变化的适应能力，指在不同的气候条件下，系统的整体稳定性、保温效果是否有变化等有关质量的系列问题。

耐候性是保温系统的一个非常重要的指标。

由于EPS板比XPS板有较高的吸水性，所以其耐候性不如XPS保温系统。

EPS保温系统有如下的优越性：1)、已经行成体系，技术成熟。

由于它在欧洲及美国已沿用了近三十年，在美国已建成的建筑高达44层。

因此，此项技术已形成体系，粘结层、保温层与饰面层可配套使用，有较多较成熟的技术文件。

2)、保温效果好。

3)、由于保温材料采用膨胀聚苯乙烯，其价格不十分昂贵，使整个系统价格适中。

便于用户接受。

4)、无复杂的施工工艺，一般施工单位经过简短培训后，便可掌握施工要领，便于技术的推广。

EPS系统的缺点：1)、由于板材自身的性质问题，其强度不高，承重能力较低，外贴面砖时需要进行加强处理。

2)、板材出厂时要经过一段成熟期，需放置一段时间才可使用。

如果熟化时间不足，板材的质量不能得到保证，施工后板材收缩，使系统开裂。

XPS系统的优点在于：1)、XPS板具有致密的表层及闭孔结构内层。

其导热系数大大低于同厚度的EPS，因此具有较EPS更好的保温隔热性能。

EPS板跟XPS的区别EPS板expanded polystyrene board,由可发性聚苯乙烯珠粒经加热预发泡后在模具中加热成型而制得的具有闭孔结构的聚苯乙烯泡沫塑料板材。

XPS保温板就是挤塑式聚苯乙烯隔热保温板，它是以聚苯乙烯树脂为原料加上其他的原辅料与聚含物,通过加热混合同时注入催化剂,然后挤塑压出成型而制造的硬质泡沫塑料板.它的学名为绝热用挤塑聚苯乙烯泡沫塑料。

保温性能：EPS为0.041，XPS是0.030。

强度：EPS容重18Kg/m3的抗拉强度为110～120KPa，20Kg/m3容重的在140KPa左右。

XPS的容重正常从25Kg～45Kg，强度从150KPa～700KPa或更高。

（前提是满足导热系数0.03左右）。

耐候性：耐候性是指保温系统对外界天气变化的适应能力，指在不同的气候条件下，系统的整体稳定性、保温效果是否有变化等有关质量的系列问题。

由于EPS板与XPS相比有较高的吸水性，所以他的耐候性的不如XPS。

二种系统的优缺点EPS保温系统有如下的优越性：1)、已经行成体系，技术成熟。

由于它在欧洲及美国已沿用了近三十年，在美国已建成的建筑高达44层。

因此，此项技术已形成体系，粘结层、保温层与饰面层可配套使用，有较多较成熟的技术文件。

2)、保温效果好。

3)、由于保温材料采用膨胀聚苯乙烯，其价格不十分昂贵，使整个系统价格适中。

便于用户接受。

4)、无复杂的施工工艺，一般施工单位经过简短培训后，便可掌握施工要领，便于技术的推广。

EPS系统的缺点：1)、由于板材自身的性质问题，其强度不高，承重能力较低，外贴面砖时需要进行加强处理。

2)、板材出厂时要经过一段成熟期，需放置一段时间才可使用。

如果熟化时间不足，板材的质量不能得到保证，施工后板材收缩，使系统开裂。

XPS系统的优点在于：1)、XPS板具有致密的表层及闭孔结构内层。

其导热系数大大低于同厚度的EPS，因此具有较EPS更好的保温隔热性能。

挤塑聚苯板（XPS）和模塑聚苯板（EPS）区别1、模塑（EPS）板全称expanded polystyrene board,由可发性聚苯乙烯珠粒经加热预发泡后在模具中加热成型而制得的具有闭孔结构的聚苯乙烯泡沫塑料板材。

挤塑（XPS）保温板就是挤塑式聚苯乙烯隔热保温板，它是以聚苯乙烯树脂为原料加上其他的原辅料与聚含物,通过加热混合同时注入催化剂,然后挤塑压出成型而制造的硬质泡沫塑料板.它的学名为绝热用挤塑聚苯乙烯泡沫塑料。

2、保温性能：EPS为0.041，XPS是0.030。

模塑苯板保温性能好。

3、强度：EPS容重18Kg/m3的抗拉强度为110～120KPa，20Kg/m3容重的在140KPa左右。

XPS的容重正常从25Kg～45Kg，强度从150KPa～700KPa或更高。

（前提是满足导热系数0.03左右）。

挤塑苯板强度高4、耐候性：耐候性是指保温系统对外界天气变化的适应能力，指在不同的气候条件下，系统的整体稳定性、保温效果是否有变化等有关质量的系列问题。

耐候性是保温系统的一个非常重要的指标。

由于EPS板与XPS相比有较高的吸水性，所以他的耐候性各有优缺点。

5、两种材料优缺点：EPS保温系统有如下的优越性：1)、已经行成体系，技术成熟。

由于它在欧洲及美国已沿用了近三十年，在美国已建成的建筑高达44层。

因此，此项技术已形成体系，粘结层、保温层与饰面层可配套使用，有较多较成熟的技术文件。

2)、保温效果好。

3)、由于保温材料采用膨胀聚苯乙烯，其价格不十分昂贵，使整个系统价格适中。

便于用户接受。

4)、无复杂的施工工艺，一般施工单位经过简短培训后，便可掌握施工要领，便于技术的推广。

EPS系统的缺点：1)、由于板材自身的性质问题，其强度不高，承重能力较低，外贴面砖时需要进行加强处理。

2)、板材出厂时要经过一段成熟期，需放置一段时间才可使用。

如果熟化时间不足，板材的质量不能得到保证，施工后板材收缩，使系统开裂。

目录EPS板现浇混凝土外墙保温系统 (2)1、EPS板现浇混凝土外墙外保温系统 (2)2、EPS钢丝架板现浇混凝土外墙外保温系统 (2)3、机械固定EPS钢丝网架板外墙外保温系统 (2)EPS聚苯板 (3)聚苯颗粒 (3)XPS挤塑板 (4)保温钉 (5)配制粘结胶 (5)粘贴挤塑板外墙施工方案 (7)膨胀聚苯板(EPS)和挤塑聚苯板(XPS)的性能比较目前的保温板材外墙外保温系统主要有：EPS板外墙保温系统、XPS板外墙保温系统一、二种系统性能比较1、保温隔热性能：相同厚度的EPS以及XPS保温性能是逐渐升高的。

EPS为0.041，XPS是0.030。

因此达到相同的保温效果的情况下，XPS板材比EPS板材厚度要薄，但纯板材的价格XPS板贵于EPS板。

如果全面考虑工艺以及建筑物高度，每平方米的价格XPS反而比EPS要贵一些。

对于隔热来讲，主要是看热惰性指标D，而D值与蓄热系数成正比。

但是就整个系统而言，200mm的混凝土的蓄热已经够大，再加外保温层，完全满足节能要求。

这也是国家规范要求墙体综合导热系数和蓄热系数要同时满足要求的原因。

目前的EPS或XPS薄抹灰系统都完全满足要求。

2、强度：这里指出的强度应该是抗拉强度，聚苯板的容重和抗拉强度有绝对的关系，一般的EPS容重18Kg/m3的抗拉强度为110～120KPa，20Kg/m3容重的在140KPa左右。

XPS的容重正常从25Kg～45Kg，强度从150KPa～700KPa或更高。

（前提是满足导热系数0.03左右）。

目前XPS板强度在200KPa－250KPa，这种强度国内很多XPS板材做不到，EPS板材在100KPa以下，在越来越丰富的外立面装饰以及沿海地区经常有台风出现的情况下，强度显得很重要，特别是对于一些外墙贴砖或者高层而言，两种板材均需加固或者说采用固定件辅助固定。

瓷砖的拉拔要大于400KPa，即使是XPS也不能承受，解决的方法是通过胀栓锚固钢丝网到基层解决，这样可以向三维空间分散拉应力，所以只要锚固得当，拉拔破坏处肯定在复合钢丝网的抗裂砂浆层，不是大问题。

保温材料EPS(膨胀聚苯板)和XPS(挤塑聚苯板)的区别一、EPS(膨胀聚苯板)保温系统与XPS(挤塑聚苯板)保温系统性能差异：1、保温隔热性能：EPS和XPS的保温性能是随着厚度逐渐升高的。

EPS为0.041，XPS是0.030。

因此达到相同的保温效果的情况下，XPS板材比EPS板材厚度要薄，但纯板材的价格XPS板贵于EPS 板。

如果全面考虑工艺以及建筑物高度，每平方米的价格XPS反而比EPS要贵一些。

对于隔热来讲，主要是看热惰性指标D，而D值与蓄热系数成正比。

但是就整个保温系统而言，200mm的混凝土的蓄热已经够大，再加外保温层，完全满足节能要求。

这也是国家规范要求墙体综合导热系数和蓄热系数要同时满足要求的原因。

目前的EPS或XPS薄抹灰系统都完全满足要求。

2、强度：这里指的强度主要是抗拉强度，聚苯板的容重和抗拉强度有绝对的关系，一般的EPS容重18Kg/m3的抗拉强度为110～120KPa，20Kg/m3容重的在140KPa左右。

XPS的容重正常从25Kg～45Kg，强度从150KPa～700KPa或更高。

（前提是满足导热系数0.03左右）。

目前XPS板强度在200KPa－250KPa，这种强度国内很多XPS板材做不到，EPS板材在100KPa以下，在越来越丰富的外立面装饰以及沿海地区经常有台风出现的情况下，强度显得很重要，特别是对于一些贴砖或者高层而言，两种板材均需加固或者说采用固定件辅助固定。

瓷砖的拉拔要大于400KPa，即使是XPS也不能承受，解决的方法是通过胀栓锚固钢丝网到基层解决，这样可以向三维空间分散拉应力，所以只要锚固得当，拉拔破坏处肯定在复合钢丝网的抗裂砂浆层，不是大问题。

与EPS相比，XPS板的强度要高，不过与EPS 相比由于XPS板材的性质（脆性），在粘贴面积较大时，饰面层开裂的可能性高，尤其是涂料面层。

柔韧性是材性的问题，拿抹面来说，感性认识通常将抹面批抹在聚苯板上，然后看聚苯板弯曲到什么程度抹面还不出现裂缝，柔韧性好的话弯几个圈都不会裂的。

聚苯板（ EPS ）是以聚苯乙烯树脂为主要成份，通过发泡、模塑成型而成的具有闭孔结构的泡沫材料。

挤塑板（ XPS ）是以聚苯乙烯树脂或其共聚物为主要成份，添加少量添加剂，通过加热挤塑而制成的具有闭孔结构的硬质泡沫材料。

EPS 与 XPS 的外墙外保温体系比较1 、经济性：XPS 导热系数比 EPS 小，且具有高热阻、低线性、膨胀比低的特点，其结构的闭孔率达到了 99% 以上，形成真空层，避免空气流动散热，确保其保温性能的持久和稳定，相对于 EPS 80% 的闭孔率，领先优势不言而喻。

实践证明 30mm 厚的 XPS 保温板，其保温效果相当于 50mm 厚 EPS 保温板， 120mm 厚水泥珍珠岩。

所以为了达到相同的保温效果， XPS 的保温厚度可以比 EPS 薄 30% 左右。

但由于XPS的价格是EPS的2倍左右，所以 XPS 的经济性还是不如 EPS 。

2 、热稳定性：根据国标进行检测（100 × 100 ×原厚，70 ℃ 下 48h ），目前国内使用的（含外企的） XPS 的变形量为 1.2% 左右，而 EPS 的在 0.5% 以内，所以使用 XPS 板的建筑外保温系统外面的保护砂浆和涂料易开裂。

而 EPS 有很好的耐候性和在温度变化时的尺寸稳定性，是国际、国内应用最广泛的建筑外墙保温隔热材料。

原因分析： EPS 一般是常压下自由发泡的，然后又经过中间熟化、模塑（终发泡）、大板养护等过程，其间经历时间达数天之久，其孔结构基本是圆形的、孔间融合也比较好，所以整体尺寸稳定性较好。

而 XPS 几乎是在瞬间发泡的，由于是由高温高压下突然变为常压，发泡过程很难控制，如果后面冷却不好，急冷也会引起应力集中； XPS 在发泡的同时，又受整平机的挤压，使其基本上只能在长度和宽度方向上膨胀，因此，其内部孔结构是梭形的，这种梭形孔的尖端在受到外力作用（如温度应力等）时会产生应力集中；应力集中到一定程度就会引起变形，所以其尺寸稳定性较差。

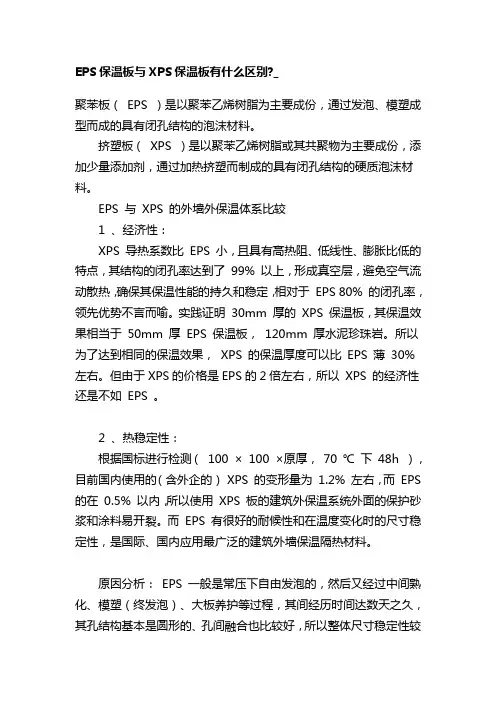

EPS保温板与XPS保温板有什么区别?_聚苯板（EPS ）是以聚苯乙烯树脂为主要成份，通过发泡、模塑成型而成的具有闭孔结构的泡沫材料。

挤塑板（XPS ）是以聚苯乙烯树脂或其共聚物为主要成份，添加少量添加剂，通过加热挤塑而制成的具有闭孔结构的硬质泡沫材料。

EPS 与XPS 的外墙外保温体系比较1 、经济性：XPS 导热系数比EPS 小，且具有高热阻、低线性、膨胀比低的特点，其结构的闭孔率达到了99% 以上，形成真空层，避免空气流动散热，确保其保温性能的持久和稳定，相对于EPS 80% 的闭孔率，领先优势不言而喻。

实践证明30mm 厚的XPS 保温板，其保温效果相当于50mm 厚EPS 保温板，120mm 厚水泥珍珠岩。

所以为了达到相同的保温效果，XPS 的保温厚度可以比EPS 薄30% 左右。

但由于XPS的价格是EPS的2倍左右，所以XPS 的经济性还是不如EPS 。

2 、热稳定性：根据国标进行检测（100 ×100 ×原厚，70 ℃下48h ），目前国内使用的（含外企的）XPS 的变形量为1.2% 左右，而EPS 的在0.5% 以内，所以使用XPS 板的建筑外保温系统外面的保护砂浆和涂料易开裂。

而EPS 有很好的耐候性和在温度变化时的尺寸稳定性，是国际、国内应用最广泛的建筑外墙保温隔热材料。

原因分析：EPS 一般是常压下自由发泡的，然后又经过中间熟化、模塑（终发泡）、大板养护等过程，其间经历时间达数天之久，其孔结构基本是圆形的、孔间融合也比较好，所以整体尺寸稳定性较好。

而XPS 几乎是在瞬间发泡的，由于是由高温高压下突然变为常压，发泡过程很难控制，如果后面冷却不好，急冷也会引起应力集中；XPS 在发泡的同时，又受整平机的挤压，使其基本上只能在长度和宽度方向上膨胀，因此，其内部孔结构是梭形的，这种梭形孔的尖端在受到外力作用（如温度应力等）时会产生应力集中；应力集中到一定程度就会引起变形，所以其尺寸稳定性较差。
