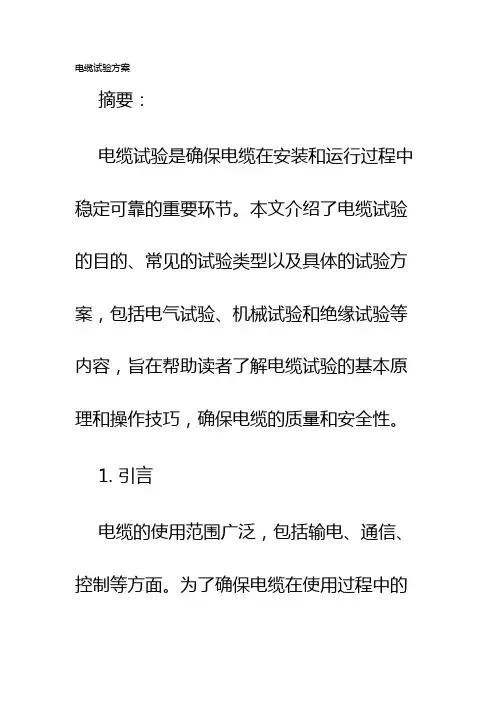

电缆试验方案电缆试验方案1. 引言电缆试验是在电缆的生产、安装和维护过程中进行的一系列测试和评估的过程。

通过试验能够验证电缆的质量、性能和安全性，确保其能够正常运行和传输电力或信号。

本方案旨在介绍电缆试验的一般步骤、常见试验方法以及结果的评估。

2. 试验步骤电缆试验一般包括以下步骤：1. 试验准备：确认试验所需设备、试验样品和试验环境，确保试验的可行性和安全性。

2. 试验目的和要求：明确试验的目的和要求，以便进行相应的试验方案设计。

3. 试验样品准备：根据试验要求，准备合适的电缆样品，并确保其符合规定的要求。

4. 试验装置设置：设置适当的试验装置，包括试验设备、测试仪器和连接线路，以保证试验的准确性。

5. 试验参数测量：根据试验方案，测量相应的试验参数，如电阻、绝缘电阻、电容等。

6. 试验电压施加：按照试验要求，在试验样品上施加相应的试验电压，并记录相应的电流和电压值。

7. 试验时间控制：根据试验要求，控制试验的时间，以保证试验的有效性和安全性。

8. 试验数据采集：记录试验过程中的数据，包括电流、电压、温度等参数，并保留相应的电缆试验报告。

9. 试验结束和数据分析：试验完成后，对试验数据进行分析和评估，判断电缆的质量、性能和安全性是否符合要求。

3. 常见试验方法电缆试验涵盖了多种试验方法，以下为常见的几种试验：3.1 绝缘电阻试验该试验用于测量电缆的绝缘电阻，以判断电缆的绝缘性能。

常用的测试方法包括直流绝缘电阻试验和交流耐压试验。

3.2 电阻试验电阻试验用于测量电缆导体的电阻值，以验证电缆的导电性能。

通常使用四线法进行测量，结果以标准电阻为参考，计算电缆的电阻值。

3.3 电容试验电容试验用于测量电缆之间的电容值，以检查电缆之间的绝缘情况。

常用的试验方法有相对法和桥法。

3.4 带电试验带电试验用于测试电缆在额定电压下的工作性能。

常见的带电试验包括直流带电试验和交流带电试验。

3.5 屏蔽试验屏蔽试验用于检测电缆的屏蔽性能，以验证电缆的抗干扰能力。

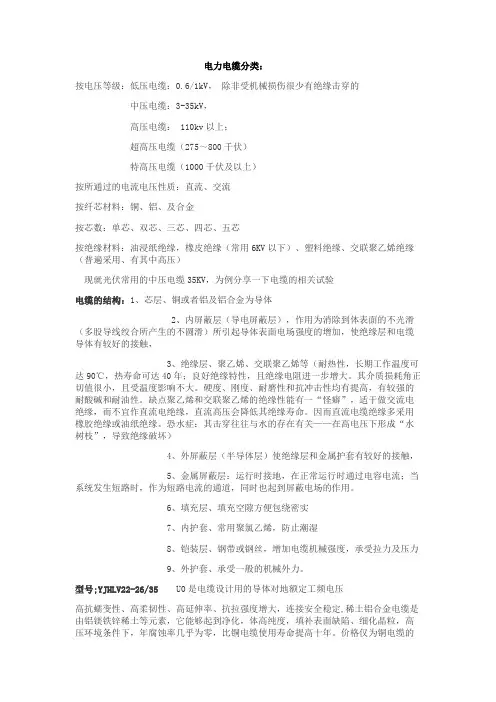

电力电缆分类：按电压等级：低压电缆：0.6/1kV，除非受机械损伤很少有绝缘击穿的中压电缆：3-35kV，高压电缆： 110kv以上；超高压电缆（275～800千伏）特高压电缆（1000千伏及以上）按所通过的电流电压性质：直流、交流按纤芯材料：铜、铝、及合金按芯数：单芯、双芯、三芯、四芯、五芯按绝缘材料：油浸纸绝缘，橡皮绝缘（常用6KV以下）、塑料绝缘、交联聚乙烯绝缘（普遍采用、有其中高压）现就光伏常用的中压电缆35KV，为例分享一下电缆的相关试验电缆的结构：1、芯层、铜或者铝及铝合金为导体2、内屏蔽层（导电屏蔽层），作用为消除到体表面的不光滑（多股导线绞合所产生的不圆滑）所引起导体表面电场强度的增加，使绝缘层和电缆导体有较好的接触，3、绝缘层、聚乙烯、交联聚乙烯等（耐热性，长期工作温度可达90℃，热寿命可达40年；良好绝缘特性，且绝缘电阻进一步增大。

其介质损耗角正切值很小，且受温度影响不大。

硬度、刚度、耐磨性和抗冲击性均有提高，有较强的耐酸碱和耐油性。

缺点聚乙烯和交联聚乙烯的绝缘性能有一“怪癖”，适于做交流电绝缘，而不宜作直流电绝缘，直流高压会降低其绝缘寿命。

因而直流电缆绝缘多采用橡胶绝缘或油纸绝缘。

恐水症：其击穿往往与水的存在有关——在高电压下形成“水树枝”，导致绝缘破坏）4、外屏蔽层（半导体层）使绝缘层和金属护套有较好的接触，5、金属屏蔽层：运行时接地，在正常运行时通过电容电流；当系统发生短路时，作为短路电流的通道，同时也起到屏蔽电场的作用。

6、填充层、填充空隙方便包绕密实7、内护套、常用聚氯乙烯，防止潮湿8、铠装层、钢带或钢丝，增加电缆机械强度，承受拉力及压力9、外护套、承受一般的机械外力。

型号;YJHLV22-26/35 U0是电缆设计用的导体对地额定工频电压高抗蠕变性、高柔韧性、高延伸率、抗拉强度增大，连接安全稳定,稀土铝合金电缆是由铝镁铁锌稀土等元素，它能够起到净化，体高纯度，填补表面缺陷、细化晶粒，高压环境条件下，年腐蚀率几乎为零，比铜电缆使用寿命提高十年。

电力电缆试验作业指导书电力电缆试验作业指导书（一）一、引言电力电缆试验是在电力工程中非常重要的一项工作。

通过试验可以检测电缆的质量和性能是否符合要求，以及发现潜在的故障和隐患。

本指导书旨在为电力电缆试验提供具体的操作指南和注意事项。

二、试验前准备1. 根据实际情况选择合适的试验方法和试验设备。

2. 查阅相关资料，了解试验的要求、标准和方法。

3. 检查试验设备是否正常工作，并做好试验仪器的校准工作。

三、试验流程1. 试验前检查(1) 检查试验电缆的外观，如有明显损坏或变形，应及时更换。

(2) 检查试验设备的安全性能，确保电源接地良好，并检查仪器连接是否牢固。

(3) 检查试验环境是否满足试验要求，如温度、湿度等。

2. 绝缘电阻试验(1) 将电缆两端导线分别连接到绝缘电阻测试仪的正负极，设置好测试参数。

(2) 启动绝缘电阻测试仪，进行绝缘电阻试验。

(3) 记录测试结果，并核对是否符合试验要求。

3. 直流电阻试验(1) 将电缆两端导线连接到直流电阻测试仪的正负极，设置好测试参数。

(2) 启动直流电阻测试仪，进行直流电阻试验。

(3) 记录测试结果，并核对是否符合试验要求。

4. 交流耐压试验(1) 将电缆两端导线分别连接到交流耐压测试仪的正负极，并设置好测试参数。

(2) 启动交流耐压测试仪，进行交流耐压试验。

(3) 记录测试结果，并核对是否符合试验要求。

5. 过热试验(1) 将电缆导线连接到过热试验设备。

(2) 设定过热试验设备的温度和时间参数。

(3) 启动过热试验设备，进行过热试验。

(4) 记录测试结果，并核对是否符合试验要求。

6. 试验结束(1) 断开电缆与试验设备的连接。

(2) 数据整理和报告编写。

四、注意事项1. 在试验过程中，应严格按照试验要求和标准操作，确保试验的准确性和可靠性。

2. 如发现试验过程中有异常情况或设备故障，应立即停止试验，并及时处理。

3. 在试验过程中，应严格遵守安全操作规程，保证试验人员的人身安全。

电线电缆试验方法电线电缆作为电力传输和信号传递的重要载体，在现代社会中发挥着举足轻重的作用。

为确保电线电缆的质量、安全性和可靠性，满足不同应用场景下的性能需求，对其进行严格的试验是至关重要的。

本文将详细介绍电线电缆的试验方法，包括结构检查、电气性能测试、机械性能测试以及环境适应性测试等多个方面。

一、结构检查结构检查是对电线电缆的外观和内部构造进行的初步评估，主要目的是检查其是否符合设计要求和相关标准。

1. 外观检查：检查电线电缆的表面是否光滑、无损伤、无裂纹、无污渍等。

同时，还需检查标识、印刷字迹是否清晰、耐久。

2. 尺寸测量：使用千分尺、显微镜等工具测量电线电缆的直径、绝缘厚度、导体直径等关键尺寸，确保其符合规格要求。

3. 剖面分析：通过切割、研磨、染色等手段，制备电线电缆的剖面样品，然后在显微镜下观察其内部结构，如导体绞合、绝缘层、屏蔽层等的排列和组合情况。

二、电气性能测试电气性能测试是评估电线电缆传输电能和信号能力的重要手段，主要包括导电性能、绝缘电阻、介电强度等方面。

1. 导电性能测试：通过测量电线电缆的直流电阻或交流阻抗，评估其导电能力。

测试时需注意样品的长度、温度等因素对测量结果的影响。

2. 绝缘电阻测试：在规定的温度和湿度条件下，测量电线电缆绝缘层的电阻值，以评估其绝缘性能。

绝缘电阻的高低直接影响到电线电缆的安全使用。

3. 介电强度测试：通过施加高压电场，测试电线电缆绝缘层能够承受的最大电压而不发生击穿现象。

这是评估电线电缆耐压能力和安全性的重要指标。

三、机械性能测试机械性能测试旨在评估电线电缆在受到外力作用时的变形、断裂等机械行为，以确保其在安装和使用过程中的稳定性和耐久性。

1. 拉伸试验：在规定的速度和条件下，对电线电缆样品进行拉伸，直至断裂。

通过测量拉伸过程中的力-位移曲线，可以计算出抗拉强度、断裂伸长率等关键指标。

2. 弯曲试验：将电线电缆样品按照规定的弯曲半径和次数进行弯曲，然后观察其表面是否有开裂、断裂等现象。

电缆试验报告背景介绍：电缆作为一种重要的能源传输装置，广泛应用于各个领域。

为了确保电缆的质量和可靠性，进行试验是必不可少的环节。

本文将对电缆试验进行详细分析和报告，以便更好地了解电缆的性能和运行状况。

试验目的：1. 检测电缆的电气性能，确保其符合国家标准和规范要求；2. 检测电缆的绝缘性能，确保其能够有效地阻止电流泄漏；3. 检测电缆的耐压性能，确保其在施工和运行过程中不会因过高的电压而发生事故。

试验内容：1. 直流电阻测试：通过测试电缆的导体和接地屏蔽的直流电阻，可以判断电缆的导体是否完好，并确认接地屏蔽的接地性能。

2. 介电强度测试：将电缆与导体之间施加高电压，以检测其绝缘性能。

此项测试可以判断电缆是否存在绝缘缺陷或泄漏现象。

3. 泄漏电流测试：通过测试电缆在额定电压下的泄漏电流，可以判断电缆的电阻和绝缘状态，确保其能够正常工作。

4. 耐压测试：将电缆在一定时间内与高电压相接，以检测电缆对高压的耐受能力。

试验过程和结果：1. 直流电阻测试：将测试仪的正负极与电缆的两个导体相接，记下电阻值。

测试结果显示电阻值在国家标准要求的范围内，表明电缆导体完好，接地屏蔽正常。

2. 介电强度测试：施加一定的高电压，观察电缆是否发生击穿现象。

试验结果表明，电缆的绝缘性能良好，能够有效地承受高电压。

3. 泄漏电流测试：施加额定电压，在一定时间内测量泄漏电流。

测试结果表明电缆泄漏电流在规定范围内，说明电缆的电阻和绝缘状态均符合要求，具有良好的工作性能。

4. 耐压测试：施加持续高压，并观察电缆是否发生断裂或击穿。

试验结果显示电缆能够正常工作，具有较强的抗压能力。

综合分析：通过以上测试，我们可以得出结论：该电缆的电气性能、绝缘性能和耐压性能均符合国家标准和规范要求。

证明该电缆可以安全可靠地进行使用，并在各种环境中保持较好的工作状态。

结论：通过本次电缆试验，我们得到了该电缆的详细性能测试报告。

这一报告证实了电缆的可靠性和稳定性，使得电缆在各个领域中得以广泛使用。

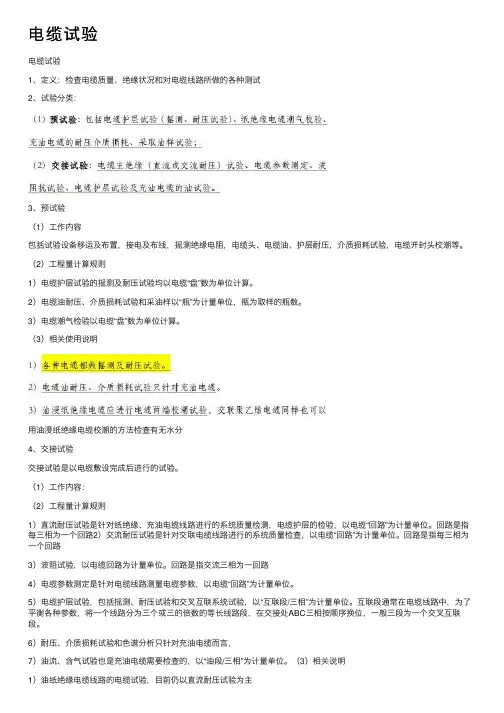

电缆试验电缆试验1、定义：检查电缆质量、绝缘状况和对电缆线路所做的各种测试2、试验分类：3、预试验（1）⼯作内容包括试验设备移运及布置，接电及布线，摇测绝缘电阻，电缆头、电缆油、护层耐压，介质损耗试验，电缆开封头校潮等。

（2）⼯程量计算规则1）电缆护层试验的摇测及耐压试验均以电缆“盘”数为单位计算。

2）电缆油耐压、介质损耗试验和采油样以“瓶”为计量单位，瓶为取样的瓶数。

3）电缆潮⽓检验以电缆“盘”数为单位计算。

（3）相关使⽤说明⽤油浸纸绝缘电缆校潮的⽅法检查有⽆⽔分4、交接试验交接试验是以电缆敷设完成后进⾏的试验。

（1）⼯作内容：（2）⼯程量计算规则1）直流耐压试验是针对纸绝缘、充油电缆线路进⾏的系统质量检测，电缆护层的检验，以电缆“回路”为计量单位。

回路是指每三相为⼀个回路2）交流耐压试验是针对交联电缆线路进⾏的系统质量检查，以电缆“回路”为计量单位。

回路是指每三相为⼀个回路3）波阻试验，以电缆回路为计量单位。

回路是指交流三相为⼀回路4）电缆参数测定是针对电缆线路测量电缆参数，以电缆“回路”为计量单位。

5）电缆护层试验，包括摇测、耐压试验和交叉互联系统试验，以“互联段/三相”为计量单位。

互联段通常在电缆线路中，为了平衡各种参数，将⼀个线路分为三个或三的倍数的等长线路段，在交接处ABC三相按顺序换位，⼀般三段为⼀个交叉互联段。

6）耐压、介质损耗试验和⾊谱分析只针对充油电缆⽽⾔，7）油流、含⽓试验也是充油电缆需要检查的，以“油段/三相”为计量单位。

（3）相关说明1）油纸绝缘电缆线路的电缆试验，⽬前仍以直流耐压试验为主2）对交联聚⼄烯电缆宜做交流耐压试验，试验段最⼤长度11km，110kV交交流耐压试验是针对交联电缆线路进⾏的系统质量检查，以电缆“回路”为计量单位。

回路是指每三相为⼀个回路江西-主⽹造价(1092756261) 09:08:19低压电缆也是这样算吗1℃(450366518) 09:08:43交流耐压只是⾼压试验1℃(450366518) 09:08:55低压只有电阻试验1℃(450366518) 09:09:08绝缘遥测江西-主⽹造价(1092756261) 09:09:30那低压怎么算这个回路数呢1℃(450366518) 09:09:55也是回路数江西-主⽹造价(1092756261) 09:10:35别⼈说按照电缆根数来算江西-主⽹造价(1092756261) 09:10:45是这样吗1℃(450366518) 09:10:58定额上是回路江西-主⽹造价(1092756261) 09:11:04好1℃(450366518) 09:11:14实际操作的时候是⼀根⼀根测得江西-主⽹造价(1092756261) 09:11:55ZR-YJV22-4*240+1*120江西-主⽹造价(1092756261) 09:12:05这种电缆⼏回路啊江西-主⽹造价(1092756261) 09:12:415回吗1℃(450366518) 09:12:59我做的时候是按根数的江西-主⽹造价(1092756261) 09:13:12哦1℃(450366518) 09:13:14嗯5根。

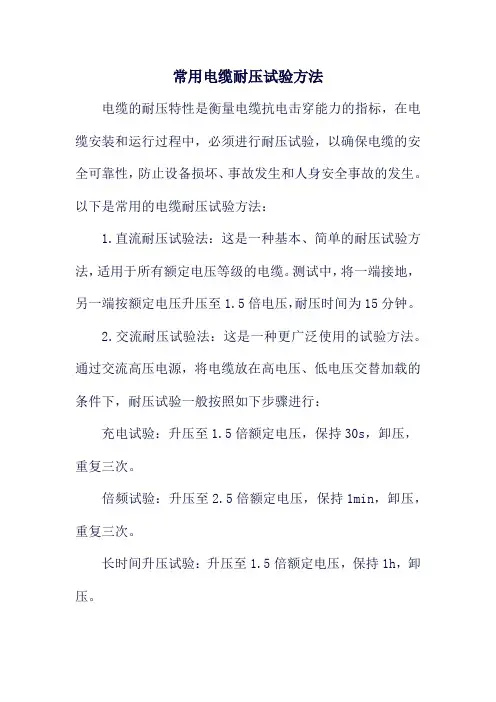

常用电缆耐压试验方法
电缆的耐压特性是衡量电缆抗电击穿能力的指标，在电缆安装和运行过程中，必须进行耐压试验，以确保电缆的安全可靠性，防止设备损坏、事故发生和人身安全事故的发生。

以下是常用的电缆耐压试验方法：
1.直流耐压试验法：这是一种基本、简单的耐压试验方法，适用于所有额定电压等级的电缆。

测试中，将一端接地，另一端按额定电压升压至1.5倍电压，耐压时间为15分钟。

2.交流耐压试验法：这是一种更广泛使用的试验方法。

通过交流高压电源，将电缆放在高电压、低电压交替加载的条件下，耐压试验一般按照如下步骤进行：
充电试验：升压至1.5倍额定电压，保持30s，卸压，重复三次。

倍频试验：升压至2.5倍额定电压，保持1min，卸压，重复三次。

长时间升压试验：升压至1.5倍额定电压，保持1h，卸压。

额定电流法：又被称为电流挑战法，是一种体积小、耐压能力大、使用灵活的电缆耐压试验方法。

测试中，利用可调式电流源，将电缆连接在电流源输出端，按照规定的载流电流进行试验，维持2分钟到5分钟即可。

此外，还有0.1Hz超低频交流耐压试验法和变频串联谐振耐压试验法等，具体选择哪种方法应根据实际情况来确定。

无论使用哪种耐压试验方法，都需要在严格的条件下进行。

试验前，必须保证系统处于安全状态；试验中，对试验现场应严格监控和操作；试验后，对设备进行检查和处理。

这些措施都是为了确保试验的安全和准确性，及保障电缆的性能和质量。

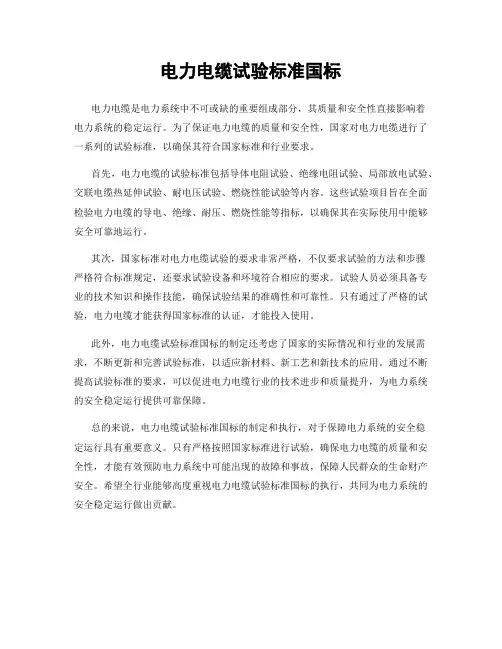

电力电缆试验标准国标
电力电缆是电力系统中不可或缺的重要组成部分，其质量和安全性直接影响着
电力系统的稳定运行。

为了保证电力电缆的质量和安全性，国家对电力电缆进行了一系列的试验标准，以确保其符合国家标准和行业要求。

首先，电力电缆的试验标准包括导体电阻试验、绝缘电阻试验、局部放电试验、交联电缆热延伸试验、耐电压试验、燃烧性能试验等内容。

这些试验项目旨在全面检验电力电缆的导电、绝缘、耐压、燃烧性能等指标，以确保其在实际使用中能够安全可靠地运行。

其次，国家标准对电力电缆试验的要求非常严格，不仅要求试验的方法和步骤
严格符合标准规定，还要求试验设备和环境符合相应的要求。

试验人员必须具备专业的技术知识和操作技能，确保试验结果的准确性和可靠性。

只有通过了严格的试验，电力电缆才能获得国家标准的认证，才能投入使用。

此外，电力电缆试验标准国标的制定还考虑了国家的实际情况和行业的发展需求，不断更新和完善试验标准，以适应新材料、新工艺和新技术的应用。

通过不断提高试验标准的要求，可以促进电力电缆行业的技术进步和质量提升，为电力系统的安全稳定运行提供可靠保障。

总的来说，电力电缆试验标准国标的制定和执行，对于保障电力系统的安全稳
定运行具有重要意义。

只有严格按照国家标准进行试验，确保电力电缆的质量和安全性，才能有效预防电力系统中可能出现的故障和事故，保障人民群众的生命财产安全。

希望全行业能够高度重视电力电缆试验标准国标的执行，共同为电力系统的安全稳定运行做出贡献。

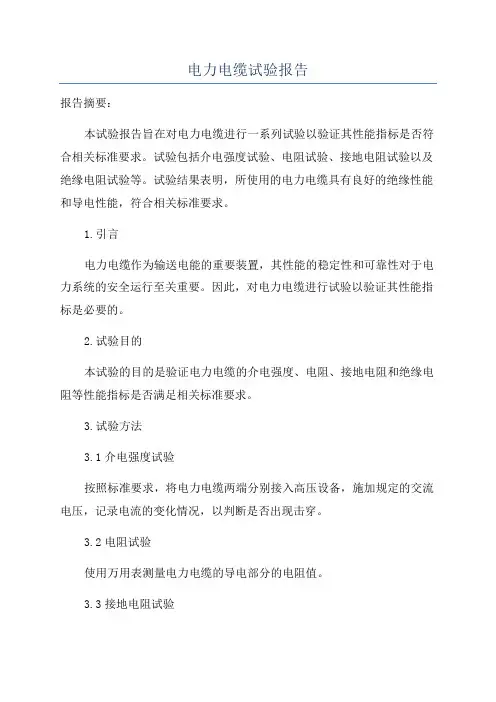

电力电缆试验报告报告摘要：本试验报告旨在对电力电缆进行一系列试验以验证其性能指标是否符合相关标准要求。

试验包括介电强度试验、电阻试验、接地电阻试验以及绝缘电阻试验等。

试验结果表明，所使用的电力电缆具有良好的绝缘性能和导电性能，符合相关标准要求。

1.引言电力电缆作为输送电能的重要装置，其性能的稳定性和可靠性对于电力系统的安全运行至关重要。

因此，对电力电缆进行试验以验证其性能指标是必要的。

2.试验目的本试验的目的是验证电力电缆的介电强度、电阻、接地电阻和绝缘电阻等性能指标是否满足相关标准要求。

3.试验方法3.1介电强度试验按照标准要求，将电力电缆两端分别接入高压设备，施加规定的交流电压，记录电流的变化情况，以判断是否出现击穿。

3.2电阻试验使用万用表测量电力电缆的导电部分的电阻值。

3.3接地电阻试验将电力电缆一端接地，利用万用表测量接地电阻值。

3.4绝缘电阻试验使用计量级绝缘电阻仪对电力电缆的绝缘部分进行测量。

4.试验结果4.1介电强度试验结果根据试验记录，电力电缆在施加规定交流电压下，未出现击穿现象。

4.2电阻试验结果经过检测，电力电缆的导电部分的电阻值符合相关标准范围。

4.3接地电阻试验结果根据试验结果，电力电缆的接地电阻值符合相关标准范围。

4.4绝缘电阻试验结果根据测量结果，电力电缆的绝缘电阻值符合相关标准范围。

5.结论经过一系列试验，我们可以得出以下结论：电力电缆的介电强度、电阻、接地电阻和绝缘电阻等性能指标均符合相关标准要求。

因此，电力电缆可以满足电力系统的要求，并可安全运行。

6.建议建议在实际工程中，对电力电缆的试验合格率进行统计，以进一步提高电力电缆质量和可靠性，并定期对电力电缆进行维护和检测，确保其良好的运行状态。

[1]《电缆和电缆附件通用技术规范》[2]《电力系统设备绝缘调试和故障试验导则》附录：。
