B、构造的优缺陷： 优点 ：
①建筑平面布置灵敏，分隔方便； ②施工简便，设计合理时构造有较好的塑性变形才干； ③外墙采用轻质填充资料时，构造自重小。
缺陷：侧向刚度小，抵抗侧向变形才干差。限制了 框架构造的建造高度。
C、构造的位移特征： 框架构造在程度力作用下的受力变形特点：侧 移两部分组成：梁柱弯曲变形产生的侧移和柱轴向变 形产生的。 程度荷载作用下，框架梁柱中的内力有弯矩、剪 力和轴力，在弯矩作用下，梁柱发生弯曲，且有反弯 点，梁柱弯曲引起框架的整体侧向位移。框架构造下 部的梁柱内力大，层间变形大，愈到上部层间变形愈 小，框架的整体变形呈现剪切型。
剪力墙间距〔m〕(取较小值)
表2－1
抗震设防烈度
楼、屋盖类 型
非抗震设计
6度、7度
8度
9度
现浇
5.0B，60
4.0B，50
3.0B，40
2.0B，30
装配整体
3.5B，50
3.0B，40
2.5B，30
－
注：1.B为楼面宽度，单位为“m〞； 2.现浇层厚度大于60mm的叠合楼板可以作为现浇板思索。
框架－剪力墙构造体系中，剪 力墙布置应留意以下几点：〔分散、 均匀、对称、上下贯穿、带翼缘〕
筒体构造
巨型框架构造
框架-筒体 构造
筒中筒构造 成束筒构造
2.2.3 高层建筑竖向承重构造的 选型 •1、框竖架向构造承体重系构造的类型及特点
• 剪力墙构造体系 • 框架－剪力墙〔框架－筒体〕构造体系 • 筒中筒构造体系 • 多筒体系——成束筒和巨型框架
• 框架构造体系
A、构造构成 框架：梁和柱刚结而成的平面构造体系。框 架接受构造的竖向和程度作用，称为框架构造体 系。从施工方面看，可以是整表达浇也可以是装 配式或装配整体式。

探讨高层建筑外立面设计对 通风和采光的功能需求和解 决方案。
3 视觉效果与美感
讲解高层建筑外立面设计对视觉效果和美感的要求和实现方法。
安全防护措施及要求
抗震设计
介绍高层建筑外立面设计在 抗震方面的安全防护措施。
火灾安全
探讨高层建筑外立面设计的 火灾防护要求和解决方案。
风压抗性
讲解高层建筑外立面设计在 风压抗性方面的要求和设计 策略。
历史发展
探索高层建筑外立面设计的 历史背景和发展趋势。
设计原则
介绍高层建筑外立面设计的 核心原则和重要考虑因素。
创新设计
展示一些突破常规的高层建 筑外立面设计案例。
材料选择与应用
玻璃幕墙
介绍玻璃幕墙的种类、特点和在 高层建筑外立面设计中的应用。
金属板
探讨金属板作为外立面材料的优 点、不同类型和使用场景。
案例分析与总结
案例一
通过实际案例分析，总结并深入 研究高层建筑外立面设计的成功 要素。
案例二
探讨高层建筑外立面设计中可能 遇到的挑战，并提供解决方案。
案例三
总结我们学到的知识，回顾这个 领域的发展不同 材料的表面处理方法。
纹理设计
探讨高层建筑外立面设计中纹理 的应用和创造。
与周边环境融合
高层建筑外立面设计应与周边环境相辅相成，借鉴当地文化、氛围和建筑风 格，融入城市景观，打造和谐宜居的空间。
维护与保养管理
探讨高层建筑外立面设计在日常维护和保养方面的要求和管理策略，确保外 立面的长期美观和功能稳定性。
石材
讲解石材在高层建筑外立面设计 中的材料选择和应用技巧。
立面形式与构造
1
垂直构造
探讨不同立面形式和构造对高层建筑外立面设计的影响。

特殊类型高层建筑 其他（新）类型高层建筑， 特殊形式的大型公共
建筑、超长悬挑结构，特大跨度的连体结构 超限大跨空间结构
屋盖跨度大于120米，悬挑长度大于40米或单向长 度大于300米。屋盖结构超出常用结构形式
. 10 超限建筑
9. 10 超限建筑
9. 10 超限建筑
JGJ3-4.3.3
楼板不连续
有效宽度小于50%， 开洞面积大于30%，错层大
于梁高
GB0011-3.4.2
刚度突变
相邻刚度变化大于30%或连续三层变化大于20%
GB0011-3.4.2
尺寸突变
缩进大于25%，外挑大于10%和4米 JGJ3-4.4.5
9. 10 超限建筑
构件间断
上下墙、柱、支撑不连续，含加强层 GB0011-3.4.2
9. 10 超限建筑
三项及以上为超限建筑
扭转不规则 考虑偶然偏心的扭转位移比大于1.2 GB0011-3.4.2
偏心布置 偏心距大于0.15, 或相邻质心相差较大 JGJ99-3.2.2
凹凸不规则 平面凹凸尺寸大于相邻边长30%等 GB0011-3.4.2
9. 10 超限建筑
组合平面
细腰型或角部重叠型
9. 10 超限建筑
9. 10 超限建筑
9. 10 超限建筑
9. 10 超限建筑
9. 10 超限建筑
9. 10 超限建筑
9. 10 超限建筑
9. 10 超限建筑
9. 10 超限建筑
9. 10 超限建筑
9. 10 超限建筑
9. 10 超限建筑
9. 10 超限建筑
9. 10 超限建筑
9. 10 超限建筑
9. 10 超限建筑

高层建筑防火设计规范
1. 防火设计的术语
裙房 skirt building 与高层建筑相连的建筑高度不超过24m的附属建筑。
建筑高度 building altitude 建筑物室外地面到其檐口或屋面面层的高度，屋顶上的水箱间、电梯机房、 排烟机房和楼梯出口小间等不计入建筑高度。
耐火极限 duration of fire resistance 建筑构件按时间一温度标准曲线进行耐火试验，从受到火的作用时起，到失 去支持能力或完整性被破坏或失去隔火作用时止的这段时间，用小时表示。
1．除一类建筑以外的 商业楼、展览楼、综合楼、 电信楼、财贸金融楼、商 住楼、图书馆、书库
2．省级以下的邮政楼、 防灾指挥调度楼、广播电 视楼、电力调度楼
3．建筑高度不超过 50m的教学楼和普通的旅 馆、办公楼、科研楼
第8页，共35页。
高层建筑防火设计规范
2.高层民用建筑耐火等级选定
燃烧性能和耐火极限(h)
一个厅、室的建筑面积不超过400m2。 一个厅、室的安全出口不应少于两个。 必须设置火灾自动报警系统和自动喷水灭火系统。 幕布和窗帘应采用经阻燃处理的织物。
第18页，共35页。
(5)托儿所、幼儿园的布置
高层建筑防火设计规范
婴幼儿缺乏必要的自理能力，火灾时无法进行适当的自救和安全疏散活 动，一般均需要依靠成年人的帮助来实现疏散，行动缓慢，易造成严重 伤害。
第20页，共35页。
高层建筑防火设计规范
(7)汽车库的总平面布局和建筑平面布置
车库不应布置在易燃、可燃液体或可燃气体的生产装置区和贮存区内。 汽车库不应与甲、乙类生产厂房、库房以及托儿所、幼儿园、养老院组
合建造；当病房楼与汽车库有完全的防火分隔时，病房楼的地下可设置 汽车库。 地下汽车库内不应设置修理车位、喷漆间、充电间、乙炔间和甲、乙类 物品贮存室。 汽车库和修车库内不应设置汽油罐、加油机。 停放易燃液体、液化石油气罐车的汽车库内，严禁设置地下室和地沟。 车库区内的加油站、甲类危险物品仓库、乙炔发生器间不应布置在架空 电力线的下面。

下册以大型公共建筑构造为主要内容，包括 高层建筑、装修、大跨度建筑、工业化建筑 等4部分。
两部分内容联系紧密，需要我们融会贯通。
《建筑构造（下）》是建筑学专业教学环节 中的一个重要内容。
在熟悉《建筑构造（上）》的基础上，通过 学习有关高层建筑、大跨建筑构造以及工业 化建筑构造技术的原理和方法，进一步了解 当今国内外建筑新材料、新产品和新技术的 发展动态，以期提高大家对现代建筑建造技 术的细部设计的技能。
建筑幕墙是建筑物各部件中将现代建筑技术与艺 术结合得完美的典范。早在20世纪初，建筑大师 们追求形体简洁、新颖的建筑风格，提出将外墙 和窗合二为一的设想终于在新材料、新结构、新 技术不断涌现和发展中变为现实，使传统的建筑 外墙形式从结构承重体系中分离了出来。
先将幕墙有关术语归纳如下，供大家参考
名称 居住建筑 公共建筑
一类
二类
十九层及十九层以上的普通住宅 十层至十八层的普通住宅
高度超过 50m
高度超过 24m，不超过 50m
3.高层建筑结构体系
以建筑材料来划分高层建筑的结构形式
砌体结构 钢筋混凝土结构 钢结构 钢-混凝土混合结构
采用何种结构形式，将决定采用何种建筑构造与之相配合。
连接构造是由栓钉(又称抗剪螺钉)将钢筋混凝土、型钢板和钢梁组
5. 高层建筑外墙构造
5.1 高层建筑外墙特点
同多层建筑相比，高层建筑外墙的造价较高，对其保温隔热
5.2 高层建筑外墙类型
（1）填充墙 （2）幕墙：幕墙是以板材型式悬挂于主体结构上的外墙，犹如
幕墙按材料区分为轻质幕墙和重质幕墙 轻质幕墙如玻璃幕墙、金属板材幕墙、纤维水泥板幕墙、复合板 钢筋混凝土外墙挂板则属于重质幕墙。
人性化、智能化、生态化 方向发展。

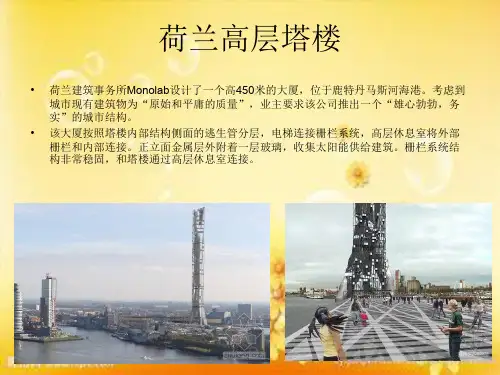

洛依德保险公司总部
• 洛伊德保险公司总部位于伦敦市金融中心 地带，它的历史最早可以追溯到古罗马时 代。其北侧面对的是商业联盟和P+O办公 大楼，周围则是传统曲折的街道及一些新 发展的办公区。处于老旧的商业中心与高 层办公大楼的交接点。 洛伊德保险公司总部坐落在不规则的基地 上，以一规则形的大房间为主体，充分利 用土地，并与原由环境形成协调关系。在 此巨大量体中，面对低矮的房子时，扔采 用逐层退缩的方式，由12层退缩至6层，并 注意建筑物对街道形成的行人尺度影响。 希望能与都市脉络相温和，对天际线尽量 减少冲击。
英国伦敦瑞士再保险大厦
• 瑞士再保险大厦是伦敦第一座高层生态建筑，位于伦敦市区的中心，大厦的设计表达 了高度激进的高层生态建筑意识，借助空气动力学的研究，大厦取得了最大程度的自 然采光和通风，并将建筑运转的能耗降至最低。设计中同样的重大亮点是福斯特对工 作环境的改善，为每个人都提供了更好的视野。这一建筑的建造是对伦敦市区城市景 观组合的一种冲击和大胆尝试，促成了一个由大厦和周围的商店、咖啡厅、餐馆等一 系列错落不一的建筑相协调的极具活力的景观。 这座大厦具有强烈的生态和环保意识，它毫无妥协的现代气息与周围自然环境顺利地 融合到了一起。在大范围的测试之后，可以确定此大厦的能耗不会超过那些传统设计 中的办公大楼能耗的50％。像烟囱一样的流线型螺旋视觉效果的中庭，给大厦带来了 良好的自然通风，把其对人工制冷和取暖系统设备的依赖降到了最低。中庭和楼身的 形态的设计能使建筑最大程度地获得自然光线，缓和了人工照明系统的压力，并使楼 内工作人员在大厦最里部分也能有足够的视野。中庭边缘各楼层问阳台的设计和公共 办公设备的安置从整体上创造出了强烈的整体视觉效果。内部空间透过建筑外立面独 具22号Leadenhall大楼

二、筏形基础的分类
筏形基础分为平板式和梁板式，一般根 据地基土质、上部结构体系、柱距、荷载大 小及施工条件等确定。
筏形基础 平板式筏形基础 梁板式筏形基础
单向肋筏形基础
双向肋筏形基础
主次肋筏形基础
双主肋筏形基础
平板式筏形基础 平板式筏形基础的底板是一块厚度相等的钢筋混凝土平板。板厚一般在 0.5~1.5m之间。平板式基础适用于柱荷载不大、柱距较小且等柱距的情况。底 板的厚度可以按生一层50mm初步确定，然后校核板的抗冲切强度。底板厚度不 得小于200mm。通常5层以下的民用建筑，板厚不小于250mm；6层民用建筑的 板厚不小于300mm。
四、筏形基础的优缺点
在通常设计中平板式筏形基础使用较为普遍， 其原因是平板式筏形基础在钢筋绑扎、模板支撑、 混凝土浇筑等施工过程中施工比较简便，施工速 度较快，对加快施工进度较为有利，致使整个基 础工程的钢筋和混凝土使用量相对梁板式筏形基 础较浪费，对控制基础工程的总造价不利。梁板 式筏基与平板式相比具有材耗低、刚度大的优点， 缺点是基础相对复杂，钢筋绑扎难度大，模板支 撑和混凝土浇筑也较平板式相对麻烦。
筏板上网钢筋
柱及剪力墙插筋
梁钢筋
1、钢筋施工程序
放线并预检 成型钢筋进场 排钢筋 焊接接头 绑扎 柱墙插筋定位 交接验收
2、模板施工程序
3、混凝土施工程序
6.3 钢筋绑扎工艺
筏板基础地梁钢筋绑扎示意图
6.4 模板工程
筏板基础模板工程示意图
6.5 混凝土工程（现场搅拌泵送）
6.6 筏板施工的要点
谢谢大家

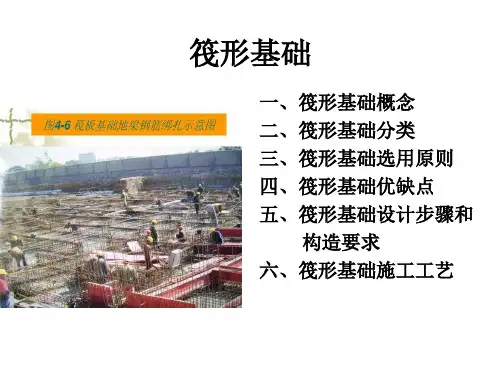

筏形基础
一、筏形基础概念 二、筏形基础分类 三、筏形基础选用原则 四、筏形基础优缺点 五、筏形基础设计步骤和 构造要求 六、筏形基础施工工艺
