方向控制阀

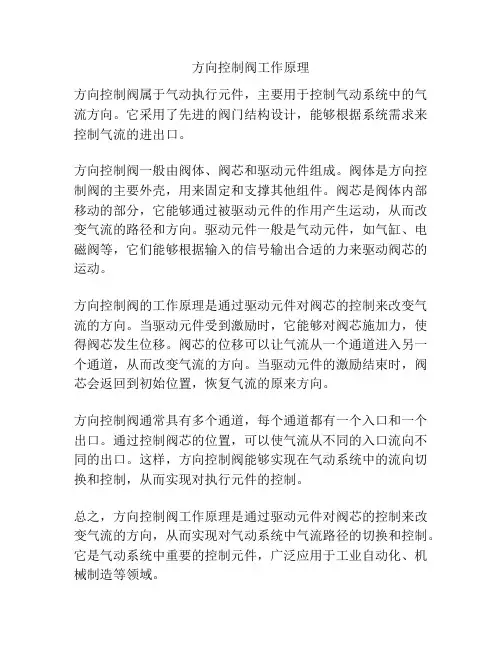

方向控制阀工作原理
方向控制阀属于气动执行元件，主要用于控制气动系统中的气流方向。

它采用了先进的阀门结构设计，能够根据系统需求来控制气流的进出口。

方向控制阀一般由阀体、阀芯和驱动元件组成。

阀体是方向控制阀的主要外壳，用来固定和支撑其他组件。

阀芯是阀体内部移动的部分，它能够通过被驱动元件的作用产生运动，从而改变气流的路径和方向。

驱动元件一般是气动元件，如气缸、电磁阀等，它们能够根据输入的信号输出合适的力来驱动阀芯的运动。

方向控制阀的工作原理是通过驱动元件对阀芯的控制来改变气流的方向。

当驱动元件受到激励时，它能够对阀芯施加力，使得阀芯发生位移。

阀芯的位移可以让气流从一个通道进入另一个通道，从而改变气流的方向。

当驱动元件的激励结束时，阀芯会返回到初始位置，恢复气流的原来方向。

方向控制阀通常具有多个通道，每个通道都有一个入口和一个出口。

通过控制阀芯的位置，可以使气流从不同的入口流向不同的出口。

这样，方向控制阀能够实现在气动系统中的流向切换和控制，从而实现对执行元件的控制。

总之，方向控制阀工作原理是通过驱动元件对阀芯的控制来改变气流的方向，从而实现对气动系统中气流路径的切换和控制。

它是气动系统中重要的控制元件，广泛应用于工业自动化、机械制造等领域。

方向控制阀名词解释
方向控制阀，也称为方向阀，是用来控制液压系统中油液流动方向的元件。

它是液压阀的一种，主要用来控制油液的流动方向，从而控制执行元件的运动方向。

方向控制阀可以分为单向型方向控制阀和换向型方向控制阀两类。

在液压系统中，方向控制阀的作用是控制油液的流动方向，使执行元件实现启、停或改变运动方向。

通过改变流道的开口度和流动方向，方向控制阀可以控制油液的流动路径，以满足不同的系统需求。

此外，方向控制阀还可以分为单向阀、液控单向阀、换向阀、行程减速阀、充液阀、梭阀等不同类型。

这些不同类型的方向控制阀具有不同的工作原理和用途，可以在不同的液压系统中发挥重要的作用。

以上内容仅供参考，如需更全面准确的信息，可以查阅机械工程学相关书籍获取。

方向控制阀的分类及应用方向控制阀是一种用于调节流体力学系统中流体流向的阀门。

根据其不同的工作方式和应用条件，可以将方向控制阀分为多种类型。

下面将根据其分类和应用进行详细阐述。

1. 手动方向控制阀手动方向控制阀是一种通过手动操纵杆或手轮来改变阀门位置和流体流向的阀门。

它通常用于一些小型设备或实验室中，具有结构简单、价格较低等优点。

手动方向控制阀常用于气动控制系统和液压行业等领域。

2. 电动方向控制阀电动方向控制阀是一种使用电动机驱动的阀门，通过电动机控制阀门的开启和关闭，从而实现流体的流向控制。

这种阀门可以根据需要通过遥控或自动化系统进行控制，广泛应用于化工、电力、冶金等行业的流体控制领域。

3. 气动方向控制阀气动方向控制阀是一种使用气体压力来驱动的阀门，通过气体的压力控制阀门的启闭和流体的流向。

气动方向控制阀具有动作速度快、反应灵敏等特点，广泛应用于气动控制系统和工业自动化领域。

4. 液压方向控制阀液压方向控制阀是一种使用液体流压力力来驱动的阀门，通过控制液体的流向和压力来实现对流体系统的控制。

液压方向控制阀具有承压能力强、操作力矩小等特点，被广泛应用于液压动力领域、工程机械和船舶等行业。

5. 电磁方向控制阀电磁方向控制阀是一种利用电磁力来驱动的阀门，通过改变电磁线圈的通电和断电来控制阀门的开闭和流体的流向。

电磁方向控制阀具有动作迅速、可远程控制等特点，被广泛应用于自动化生产线、流体控制系统和供水领域。

在实际应用中，方向控制阀扮演着重要的角色。

它可以用于调节液体和气体的流向，控制工艺过程和设备的运行状态。

具体应用包括以下几个方面：1. 工业领域方向控制阀广泛应用于石油化工、电力、冶金、造纸等工业生产中的流体控制系统。

通过方向控制阀可以实现流体管道的切换、分配和控制，保证设备的正常运行和生产的顺利进行。

2. 自动化生产线方向控制阀在自动化生产线中起到关键作用。

它可以实现自动化生产过程中的流体管道的切换和控制，确保物料流动的顺畅和机械设备的高效运行。

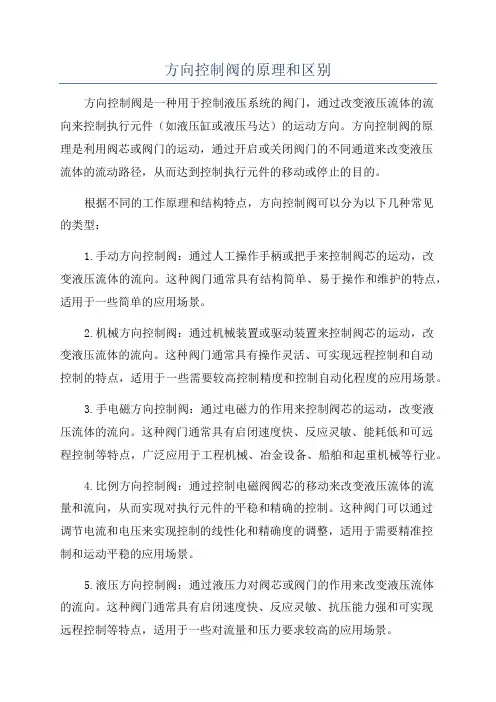

方向控制阀的原理和区别方向控制阀是一种用于控制液压系统的阀门，通过改变液压流体的流向来控制执行元件（如液压缸或液压马达）的运动方向。

方向控制阀的原理是利用阀芯或阀门的运动，通过开启或关闭阀门的不同通道来改变液压流体的流动路径，从而达到控制执行元件的移动或停止的目的。

根据不同的工作原理和结构特点，方向控制阀可以分为以下几种常见的类型：1.手动方向控制阀：通过人工操作手柄或把手来控制阀芯的运动，改变液压流体的流向。

这种阀门通常具有结构简单、易于操作和维护的特点，适用于一些简单的应用场景。

2.机械方向控制阀：通过机械装置或驱动装置来控制阀芯的运动，改变液压流体的流向。

这种阀门通常具有操作灵活、可实现远程控制和自动控制的特点，适用于一些需要较高控制精度和控制自动化程度的应用场景。

3.手电磁方向控制阀：通过电磁力的作用来控制阀芯的运动，改变液压流体的流向。

这种阀门通常具有启闭速度快、反应灵敏、能耗低和可远程控制等特点，广泛应用于工程机械、冶金设备、船舶和起重机械等行业。

4.比例方向控制阀：通过控制电磁阀阀芯的移动来改变液压流体的流量和流向，从而实现对执行元件的平稳和精确的控制。

这种阀门可以通过调节电流和电压来实现控制的线性化和精确度的调整，适用于需要精准控制和运动平稳的应用场景。

5.液压方向控制阀：通过液压力对阀芯或阀门的作用来改变液压流体的流向。

这种阀门通常具有启闭速度快、反应灵敏、抗压能力强和可实现远程控制等特点，适用于一些对流量和压力要求较高的应用场景。

在实际应用中，不同类型的方向控制阀可以按照具体的工作原理和结构特点进行组合和应用，以满足液压系统的控制需求。

同时，方向控制阀的种类也在不断发展和创新，以适应不同行业和领域的应用需求。

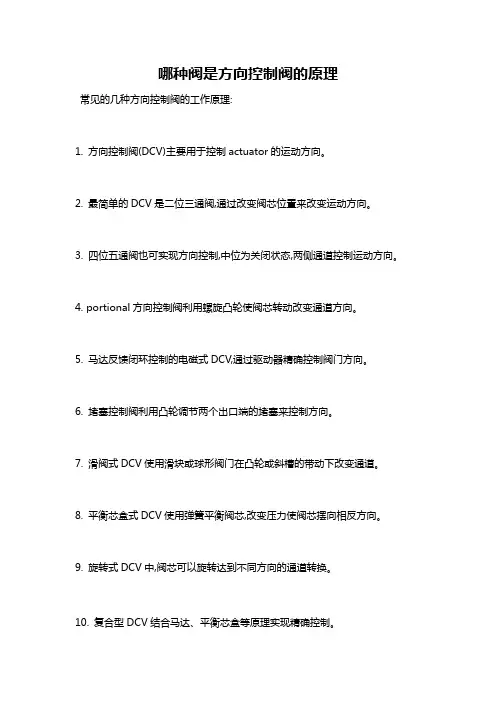

哪种阀是方向控制阀的原理
常见的几种方向控制阀的工作原理:
1. 方向控制阀(DCV)主要用于控制actuator的运动方向。

2. 最简单的DCV是二位三通阀,通过改变阀芯位置来改变运动方向。

3. 四位五通阀也可实现方向控制,中位为关闭状态,两侧通道控制运动方向。

4. portional方向控制阀利用螺旋凸轮使阀芯转动改变通道方向。

5. 马达反馈闭环控制的电磁式DCV,通过驱动器精确控制阀门方向。

6. 堵塞控制阀利用凸轮调节两个出口端的堵塞来控制方向。

7. 滑阀式DCV使用滑块或球形阀门在凸轮或斜槽的带动下改变通道。

8. 平衡芯盒式DCV使用弹簧平衡阀芯,改变压力使阀芯摆向相反方向。

9. 旋转式DCV中,阀芯可以旋转达到不同方向的通道转换。

10. 复合型DCV结合马达、平衡芯盒等原理实现精确控制。

方向控制阀的用途是控制方向控制阀（Directional Control Valve）是一种用于控制液压流体的流动方向的装置。

它根据控制信号的输入来改变其内部的阀芯位置，从而实现液压系统中介质的不同流向。

方向控制阀广泛应用于工业生产中的机械设备和液压系统中，具有以下主要用途：1.确定液压系统液压作用元件的运动方向：方向控制阀可以通过改变流体的流向，控制液压执行器（如液压缸、液压马达）的运动方向。

通过控制阀芯的位置，可以实现液压系统中活塞的伸缩、定位、顶升、夹紧等各种运动。

例如，在工业生产中的机床设备中，方向控制阀可以控制机床床台、工作台、刀架等的运动方向和位置。

2.实现液压系统中的流程切换：方向控制阀可以通过切换阀芯的位置，改变液压系统内流体的流向，实现不同液压元件或管路之间的流程切换。

例如，在机械设备中，方向控制阀可以实现循环油路与工作油路之间的切换，使液压系统在工作时能够高效地利用液压能力，提高工作效率。

3.控制液压系统中的压力控制阀：方向控制阀有时也可以用于控制液压系统中的压力。

例如，在液压系统中应用泵的启停控制时，可以通过方向控制阀配合压力控制阀来实现泵的启停和压力的控制。

总之，方向控制阀作为液压系统中的核心元件之一，其主要作用是控制液压介质的流向，从而实现液压系统中液压元件的动作和流程的切换。

方向控制阀不仅广泛应用于工业生产中的机械设备和液压系统中，还在冶金、石化、采矿、农业等领域中发挥着重要的作用。

随着科技的不断进步和液压技术的不断发展，方向控制阀的性能和功能也在不断提高，满足了各种复杂工况下的应用需求。

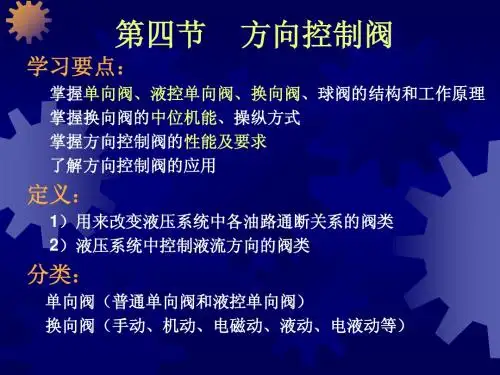

方向控制阀知识方向控制阀简称方向阀，主要用来通断油路或切换油流的方向，以满足对执行元件的启、停和运动方向的要求。

按其用途可分为两大类：单向阀和换向阀。

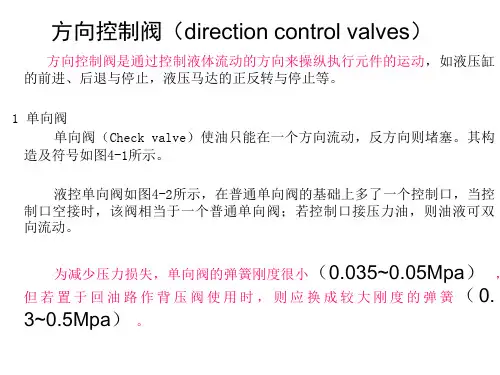

（1）单向阀单向阀又称止回阀，它的功用是使油液只能单向流过。

根据阀芯结构不同，单向阀可分为球阀式和锥阀式两种。

图5—1所示出为两种单向阀的结构及单向阀的符号。

球阀式阀芯结构简单，但容易因摩擦而使密封性变差，只用于低压场合。

锥阀式应用较多，且密封性较好。

根据阀中通道情况，又可分为直通式和直角式。

直通式液流阻力小，更换弹簧也较方便，一般采用管式连接；而直角式则即可采用管式连接。

又可采用板式连接或法兰连接。

单向阀中弹簧的主要作用是在没有油流通过或油液倒流时可帮助阀迅速关闭。

但它同时也增加阀开启时的阻力，并成为油液流过单向阀时产生压力损失的主要部分。

在不影响阀灵敏可靠的同时，就应把弹簧做得软些。

’一般单向阀开启压力是0．035～0．05MPa，全部流量通过时的压力损失大约是0．1～0．3MPa。

图5—1单向阀1—阀体；2—弹簧；3—阀芯；4—阀座（要求：动画显示两种单向阀正向导通，反向截至的工作过程，动画可参见第五章动画资源“5-1直通式单向阀（动画按钮可去掉）及5-2直角式单向阀”）在某些场合，需要单向阀允许油流反向通过，这时即采用液控式单向阀。

液控式单向阀结构和符号如图5—2所示。

它主要由直角单向阀和控制活塞两部分组成。

当下盖7上的控制油口元压力油时，它仅是一个普通单向阀，只允许油液从A流向B；当控制油口通人压力油时，则控制活塞就被顶起，通过顶杆使阀芯1强制打开，允许油液由B向A反向流过。

图5—2液控单向阀1—单向阀阀芯；2—弹簧；3—上盖；4—阀体；5—单向阀阀座；6—控制活塞；7—下盖（二）换向阀换向阀的作用是利用阀芯和阀体的相对运动来接通、关闭油路或变换油液通向执行元件的流动方向，以使执行元件启动、停止或变换运动方向。

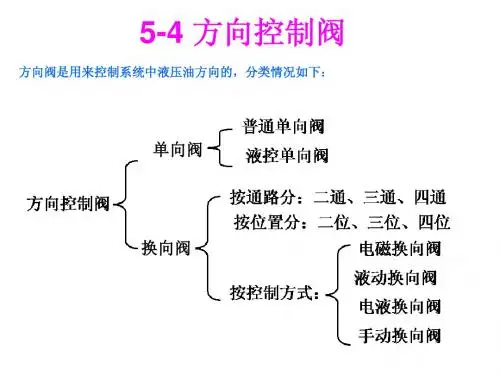

（1）换向阀分类换向阀按结构分有转阀式和滑阀式；按阀芯工作位置数分有二位、三位和多位等；按进出口通道数分有二通、三通、四通和五通等；按操纵和控制方式分有手动、机动、电动、液动和电液动等；按安装方式分有管式、板式和法兰式等。

第13章气动控制阀(Pneumatic control valves)气动控制阀是控制、调节压缩空气的流动方向、压力和流量的气动元件，利用它们可以组成各种气动回路，使气动执行元件按设计要求正常工作。

13.1常用气动控制阀(Common pneumatic control valves)和液压控制阀类似，常用的基本气动控制阀分为：气动方向控制阀、气动压力控制阀和气动流量控制阀。

此外还有通过改变气流方向和通断以实现各种逻辑功能的气动逻辑元件。

13.1.1 气动方向控制阀(Pneumatic direction control valves)气动方向控制阀是用来控制压缩空气的流动方向和气流通、断的气动元件。

13.1.1.1 气动方向控制阀的分类气动方向控制阀和液压系统的方向控制阀类似，也分为单向阀和换向阀，其分类方法也基本相同。

但由于气压传动具有自己独有的特点，气动方向控制阀可按阀芯结构、控制方式等进行分类。

1．截止式方向控制阀芯的关系如图13.1阀口开启后气流的流动方向。

点：1）构紧凑的大口径阀。

2）截止阀一般采用软质材料胶等）密封，当阀门关闭后始终存在背压，因此，密封性好、泄漏量小、勿须借助弹簧也能关闭。

3）因背压的存在，所以换向力较大，冲击力也较大。

不适合用于高灵敏度的场合。

4）比滑柱式方向控制阀阻力损失小，抗粉尘能力强，对气体的过滤精度要求不高。

2. 滑柱式方向控制阀滑柱式气动方向控制阀工作原理与滑阀式液压控制元件类似，这里不具体说明。

滑柱式方向控制阀的特点：1）阀芯较截止式长，增加了阀的轴向尺寸，对动态性能有不利影响，大通径的阀一般不易采用滑柱式结构；2）由于结构的对称性，阀芯处在静止状态时，气压对阀芯的轴向作用力保持平衡，容易设计成气动控制中比较常用的具有记忆功能的阀；3）换向时由于不受截止式密封结构所具有的背压阻力，换向力较小；4）通用性强。

同一基型阀只要调换少数零件便可改变成不同控制方式、不同通路的阀；同一只阀，改变接管方式，可以做多种阀使用。

方向控制阀分类[编辑本段]在实际应用中，可根据不同的需要将方向控制阀分成若干类别：（1）按照气体在管道的流动方向，如果只允许气体向一个方向流动，这样的阀叫做单向型控制阀，比如单向阀，梭阀等；可以改变气体流向的控制阀叫做换向阀，比如常用的2way2port，2way3port，2way5port，3way5port等。

（2）按照控制方式可分为电磁阀，机械阀，气控阀，人控阀。

其中电磁阀又可以分为单和双电控阀两种；机械阀可分为球头阀，滚轮阀等多种；气控阀也可分为单气控和双气控阀；人力阀可以分为手动阀，脚踏阀两种。

（3）按工作原理可以分为直动阀和先导阀，直动阀就是靠人力或者电磁力，气动力直接实现换向要求的阀；先导阀是由先导头和阀主体2部分构成，有先导头活塞驱动阀主体里面的阀杆实现换向。

（4）根据换向阀杆的工作位置可以将阀分为2way，3way阀。

（5）根据阀上气孔的多少来进行划分，可以分为2port，3port，5port阀。

普通单向阀（逆止阀或止回阀）功用：只允许油液正向流动，不许反流。

分类：直通式、直角式结构：阀体、阀心锥形、钢球式、弹簧等工作原理：液流从进油口流入时，A →B液流从出油口流入时，A → B开启压力：0、04——0、1MPa做背压阀：Pk=0.2——0.6 MPa 3液控单向阀功用：正向流通，反向受控流通结构：普通单向阀+液控装置K不通压力油，A → B工作原理〈K通压力油，A → B结构特点：B→ A，∵PB=P工，很高∴弹簧腔背压很大，pk很大时才能顶开阀心,影响可靠性。

故可采用如下措施1) 采用先导阀预先卸压2）采用外泄口回油降低背压应用：∵液控单向阀具有良好的反密封性∴常用于保压、锁紧和平衡回路梭阀、双压阀和快速排气阀1）梭阀2）双压阀3）快速排气阀二换向阀作用：变换阀心在阀体内的相对工作位置，使阀体各油口连通或断开，从而控制执行元件的换向或启停。

换向阀的分类按结构形式分：滑阀式换向阀、座阀式换向阀、转阀式换向阀滑阀式换向阀（1）换向阀的结构和工作原理阀体：有多级沉割槽的圆柱孔结构〈阀芯：有多段环行槽的圆柱体分类：二位按工作位置数分< 三位位：阀心相对于阀体的工作位置数。
