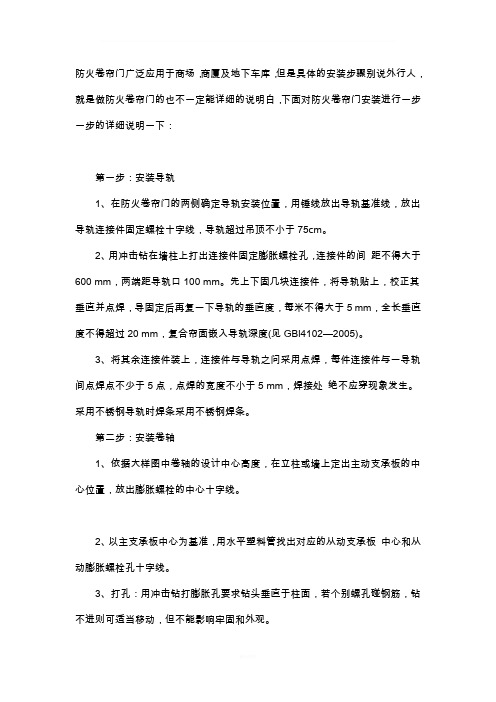

防火卷帘门广泛应用于商场，商厦及地下车库，但是具体的安装步骤别说外行人，就是做防火卷帘门的也不一定能详细的说明白，下面对防火卷帘门安装进行一步一步的详细说明一下：第一步：安装导轨1、在防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，导轨超过吊顶不小于75cm。
2、用冲击钻在墙柱上打出连接件固定膨胀螺栓孔，连接件的间距不得大于600 mm，两端距导轨口100 mm。
先上下固几块连接件，将导轨贴上，校正其垂直并点焊，导固定后再复一下导轨的垂直度，每米不得大于5 mm，全长垂直度不得超过20 mm，复合帘面嵌入导轨深度(见GBl4102—2005)。
3、将其余连接件装上，连接件与导轨之问采用点焊，每件连接件与一导轨间点焊点不少于5点，点焊的宽度不小于5 mm，焊接处绝不应穿现象发生。
采用不锈钢导轨时焊条采用不锈钢焊条。
第二步：安装卷轴1、依据大样图中卷轴的设计中心高度，在立柱或墙上定出主动支承板的中心位置，放出膨胀螺栓的中心十字线。
2、以主支承板中心为基准，用水平塑料管找出对应的从动支承板中心和从动膨胀螺栓孔十字线。
3、打孔：用冲击钻打膨胀孔要求钻头垂直于柱面，若个别螺孔碰钢筋，钻不进则可适当移动，但不能影响牢固和外观。
1、安装直支撑扳．(1)装主动支承板(驱动机支架事先连接，焊接在支承板上)，用螺母，弹簧挚圈，平垫圈把穿过支承扳孔的膨胀栓旋紧，要求支承板面垂直于卷轴。
(2)装从动承板方向同上，但在紧螺栓前，要求川水平管校核从动支承板的中心高度是否与主动支承板一致，水平度控制在洞口高度的1/300内，如有偏差及时调整。
(3)支承板随整扇门的重量，有些支承板虽有膨胀栓固定，但还不够稳固，则应补以支撑或加强筋，现场固定、配焊、砖墙上固定支承板用对穿栓。
5、安装防火卷轴(1) 卷轴安装前，先将挂板定好方向装到卷轴上，再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。
(2) 吊装卷轴，一定要注意安全，设专人指挥、人字梯、脚手架、手拉葫芦都要经过检查。
一、防火卷帘门安装施工方案1. 安装工艺流程确认洞口及产品规格——左右支架安装——卷筒轴——开闭机——空载试车——帘面安装——负荷安装——负荷试车——侧导轨——导轮横梁——控制箱和按钮盒——行程限位调试——箱体护罩——验收交付1.1 确认洞口及产品规格安装前，依据安装任务单和报批确认的防火卷帘安装图检查测量建筑物洞口尺寸、标高以及防火卷帘产品规格、尺寸、型号、确认正确的安装位置。
1.2 划线确认建筑洞口及防火卷帘产品和开闭机左或右安装要求无误后，安装施工人员应首先以建筑物标高线实施划线。
1.3 安装左右支架1.3.1 根据安装图纸确认安装型式首先确认墙侧安装、墙中安装等安装型式。
1.3.2 清理并找平大小支架与建筑物(墙体、柱、梁)的安装基准面。
1.3.3 安装左右支架。
1.4 卷筒轴的安装1.4.1 安装前应检查卷筒轴轴头焊接，卷轴直线度质量。
以及首板固定位置与卷轴轴向是否平行。
1.4.2 检查无误后，使用相应的安全起重工具进行吊装与左右支架装配安装固定。
1.4.3 要求：卷筒轴安装后应检验确认其水平度，水平度在全长范围内不大于2mm。
1.5 开闭机安装用配套规定的螺栓将开闭机安装于传动支架上，并连接套筒滚子链。
1.6 空载试车1.6.1 开闭机安装后，采用零时电源，接通电器控制箱及开闭机，实施空载试车。
注意开闭机的接线相序，应与交付时的接线相序一致。
1.6.2 空载电动试运行前，应首先使用开闭机的手动拉链，拉动试运行，无误方可电机试运行。
1.6.3 观察运行中支架，卷筒轴运转是否灵活可靠，稳定。
有无异常，要求卷筒轴在运行中其径向跳动量不大于10mm。
1.7 帘面安装1.7.1 首板长度方向应与卷筒轴中心线平行，并用规定规格的螺钉固定于卷筒轴上。
1.7.2 帘面安装后，应平直，两边垂直于地面。
经调整后，上下运行不得歪斜偏移，且帘面的不平直度不大于空口高度的1/300。
1.7.3 具有防风钩的帘面，其防风钩的万向，应与侧导轨凹槽相一致。
防火卷帘门广泛应用于商场，商厦及地下车库，但是具体的安装步骤别说外行人，就是做防火卷帘门的也不一定能详细的说明白，下面对防火卷帘门安装进行一步一步的详细说明一下：第一步：安装导轨1、在防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，导轨超过吊顶不小于75cm。
2、用冲击钻在墙柱上打出连接件固定膨胀螺栓孔，连接件的间距不得大于600 mm，两端距导轨口100 mm。
先上下固几块连接件，将导轨贴上，校正其垂直并点焊，导固定后再复一下导轨的垂直度，每米不得大于5 mm，全长垂直度不得超过20 mm，复合帘面嵌入导轨深度(见GBl4102—2005)。
3、将其余连接件装上，连接件与导轨之问采用点焊，每件连接件与一导轨间点焊点不少于5点，点焊的宽度不小于5 mm，焊接处绝不应穿现象发生。
采用不锈钢导轨时焊条采用不锈钢焊条。
第二步：安装卷轴1、依据大样图中卷轴的设计中心高度，在立柱或墙上定出主动支承板的中心位置，放出膨胀螺栓的中心十字线。
2、以主支承板中心为基准，用水平塑料管找出对应的从动支承板中心和从动膨胀螺栓孔十字线。
3、打孔：用冲击钻打膨胀孔要求钻头垂直于柱面，若个别螺孔碰钢筋，钻不进则可适当移动，但不能影响牢固和外观。
1、安装直支撑扳．(1)装主动支承板(驱动机支架事先连接，焊接在支承板上)，用螺母，弹簧挚圈，平垫圈把穿过支承扳孔的膨胀栓旋紧，要求支承板面垂直于卷轴。
(2)装从动承板方向同上，但在紧螺栓前，要求川水平管校核从动支承板的中心高度是否与主动支承板一致，水平度控制在洞口高度的1/300内，如有偏差及时调整。
(3)支承板随整扇门的重量，有些支承板虽有膨胀栓固定，但还不够稳固，则应补以支撑或加强筋，现场固定、配焊、砖墙上固定支承板用对穿栓。
5、安装防火卷轴(1) 卷轴安装前，先将挂板定好方向装到卷轴上，再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。
(2) 吊装卷轴，一定要注意安全，设专人指挥、人字梯、脚手架、手拉葫芦都要经过检查。
防火卷帘门广泛应用于商场，商厦及地下车库，但是具体的安装步骤别说外行人，就是做防火卷帘门的也不一定能详细的说明白，下面对防火卷帘门安装进行一步一步的详细说明一下：第一步：安装导轨1、在防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，导轨超过吊顶不小于75cm。
2、用冲击钻在墙柱上打出连接件固定膨胀螺栓孔，连接件的间距不得大于600 mm，两端距导轨口100 mm。
先上下固几块连接件，将导轨贴上，校正其垂直并点焊，导固定后再复一下导轨的垂直度，每米不得大于5 mm，全长垂直度不得超过20 mm，复合帘面嵌入导轨深度(见GBl4102—2005)。
3、将其余连接件装上，连接件与导轨之问采用点焊，每件连接件与一导轨间点焊点不少于5点，点焊的宽度不小于5 mm，焊接处绝不应穿现象发生。
采用不锈钢导轨时焊条采用不锈钢焊条。
第二步：安装卷轴1、依据大样图中卷轴的设计中心高度，在立柱或墙上定出主动支承板的中心位置，放出膨胀螺栓的中心十字线。
2、以主支承板中心为基准，用水平塑料管找出对应的从动支承板中心和从动膨胀螺栓孔十字线。
3、打孔：用冲击钻打膨胀孔要求钻头垂直于柱面，若个别螺孔碰钢筋，钻不进则可适当移动，但不能影响牢固和外观。
1、安装直支撑扳．(1)装主动支承板(驱动机支架事先连接，焊接在支承板上)，用螺母，弹簧挚圈，平垫圈把穿过支承扳孔的膨胀栓旋紧，要求支承板面垂直于卷轴。
(2)装从动承板方向同上，但在紧螺栓前，要求川水平管校核从动支承板的中心高度是否与主动支承板一致，水平度控制在洞口高度的1/300内，如有偏差及时调整。
(3)支承板随整扇门的重量，有些支承板虽有膨胀栓固定，但还不够稳固，则应补以支撑或加强筋，现场固定、配焊、砖墙上固定支承板用对穿栓。
5、安装防火卷轴(1) 卷轴安装前，先将挂板定好方向装到卷轴上，再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。
(2) 吊装卷轴，一定要注意安全，设专人指挥、人字梯、脚手架、手拉葫芦都要经过检查。
防火卷帘门安装工艺1）施工准备（1）技术准备A.测量定位：根据各区段控制线和建筑标高线以及已弹好的顶棚标高和墙、柱饰面完成面线测定防火卷帘门位置导轨中心线和卷轴位置及标高线，并弹于楼地面和墙、柱面上。
B.深化设计：根据现场测量定位后结构偏差情况和机电弱电专业相关因素确定具体安装方位、设备支撑位置、防火吊墙作法等深化设计，施工图经设计审批后，方可进行施工。
C.对供到现场的设备编号、规格，并检查防火卷帘门加工质量是否符合规范要求，达不到标准的应事先提出由生产厂方处理。
（2）安装机具准备A.机具：电焊机、切割机、电锤、钻床、砂轮角磨机、气割设备、拉链葫芦、移动式配电箱、搅拌机、挤压泵。
B.工具：钢尺、线坠、活动扳手、改锥等。
2）施工方法（1）机械部分安装：A.核对设备编号规格，将卷帘门卷轴、卷帘板等大件，运至安装现场，并搭设安装脚手架；B.量尺寸划线、打螺栓孔；C.安连接件；D.托板及卷门机定位；E.根据托板间轴承支点间距离核实修正卷轴尺寸；F.吊装卷轴，找水平，轴焊固；G.吊装卷帘；H.吊铅垂线，定导轨安装线；I.组合导轨，焊实；J.去焊渣，涂防锈漆；K.手动试运行。
（2）防火吊墙施工A.按深化设计图位置在楼板底面弹出防火吊墙位置线。
B.钢支架安装：利用原楼板底面已予埋的钢板，依据深化设计节点作法按弹线位置安装角钢支架与埋板焊接。
如利用不上预埋钢板，可采取钻孔预埋M10膨胀螺栓办法解决。
经检查无误刷防锈漆二道。
C.钢板网安装：在钢支架上满铺钢板网用扁铁4×40将网片与钢支架两者焊成一体，注意钢板网要拉紧，要求平整不起鼓。
D.喷涂工艺要点：a.防火涂料配合比：拌料为TN-LS双组份防火涂料(甲、乙两组份)，其配合比：甲组份：乙组份：水＝50：50：20(重量比)。
b.搅拌：先将甲组份倒入搅拌机内加水揽拌2-3分钟，然后加入乙组份，在搅拌过程中逐渐加自来水，总搅拌时间不小于5分钟，用手抓起涂料掌心向下以涂料不下落为宜。
一、前言卷帘门作为一种常见的建筑门类，广泛应用于商业、住宅、工业等领域。
它具有密封性好、防火性能强、易于开启关闭等特点。
本文将详细介绍卷帘门的施工方案及安装流程，以供相关人员在施工过程中参考。
二、施工方案1. 施工前准备（1）了解工程概况，包括建筑物的结构、用途、门洞尺寸等。
（2）根据工程需求，选择合适的卷帘门产品，包括材质、尺寸、类型等。
（3）制定施工方案，明确施工流程、人员安排、材料准备、施工工艺等。
2. 施工工艺（1）洞口处理：对门洞进行测量，确保尺寸符合卷帘门安装要求。
如有必要，对门洞进行扩孔、修补等处理。
（2）安装轨道：根据卷帘门尺寸和门洞位置，安装水平轨道和垂直轨道。
确保轨道安装牢固、水平、垂直。
（3）安装卷帘门：将卷帘门从包装中取出，安装电机、导轮、导轨等部件。
调整卷帘门位置，使其与轨道贴合紧密。
（4）安装控制系统：根据实际需求，安装手动或电动控制系统。
确保控制系统与卷帘门连接正常，操作简便。
（5）调试与验收：启动卷帘门，检查其运行是否平稳、顺畅。
如有异常，及时调整。
完成调试后，进行验收。
三、安装流程1. 确认洞口尺寸及产品规格根据安装任务单和报批确认的卷帘安装图，检查测量建筑物洞口尺寸、标高以及卷帘产品规格、尺寸、型号，确认正确的安装位置。
2. 拆除旧卷帘门（如有）先确定洞口及产品规格，拆除原有装饰护罩、帘面、电机、卷轴、原有机板和附板（或左右支架），打包清理离场。
3. 安装新卷帘门（1）安装电机主板及附板：根据安装图纸，将电机主板及附板安装于门洞两侧。
（2）安装卷筒轴：检查卷筒轴轴头焊接、卷轴直线度质量，使用安全起重工具进行吊装与左右支架装配安装固定。
（3）安装开闭机：用配套规定的螺栓将开闭机安装于传动支架上，并连接套筒滚子链。
（4）空载试车：安装开闭机后，采用临时电源，接通电器控制箱及开闭机，实施空载试车。
（5）帘面安装：将帘面安装于卷筒轴上，调整帘面位置，确保其与轨道贴合紧密。
防火卷帘门安装步骤一、安装支架板：(1)装主动支承板(驱动机支架事先连接，焊接在支承板上)，用螺母，弹簧挚圈，平垫圈把穿过支承扳孔的膨胀栓旋紧，要求支承板面垂直于卷轴。
(2)装从动承板方向同上，但在紧螺栓前，要求川水平管校核从动支承板的中心高度是否与主动支承板一致，水平度控制在洞口高度的1/300内，如有偏差及时调整。
(3)支承板随整扇门的重量，有些支承板虽有膨胀栓固定，但还不够稳固，则应补以支撑或加强筋，现场固定、配焊、砖墙上固定支承板用对穿栓。
二、安装卷轴1、卷轴安装前，先将挂板定好方向装到卷轴上，再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。
依据大样图中卷轴的设计中心高度，在立柱或墙上定出主动支承板的中心位置，放出膨胀螺栓的中心十字线。
2、以主支承板中心为基准，用水平塑料管找出对应的从动支承板中心和从动膨胀螺栓孔十字线。
3、打孔：用冲击钻打膨胀孔要求钻头垂直于柱面，若个别螺孔碰钢筋，钻不进则可适当移动，但不能影响牢固和外观。
三、帘板安装1、先松开卷帘上的几块帘板，用水平管，直尺校核卷帘的不平度不大于洞口高度的1／300，若倾斜超差，找出原因并进行调整。
2、利用卷轴转动，将帘板穿上，最后装上帘板底梁。
上帘板时要注意封头3、另外若事先将其余帘板穿帘在一起要特别注意在移动，捆扎时不要让帘板产生变形。
4、检查一下导轨上口园弧弯口是否合适，然后将卷帘放下，走动遍观察是否有卡主的现象。
四、安装导轨1、在特级防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，导轨超过吊顶不小于75cm。
2、用冲击钻在墙柱上打出连接件固定膨胀螺栓孔，连接件的间距不得大于600mm，两端距导轨口100mm。
先上下固几块连接件，将导轨贴上，校正其垂直并点焊，导固定后再复一下导轨的垂直度，每米不得大于5mm，全长垂直度不得超过20mm，复合帘面嵌入导轨深度(见GBl4102—2005)。
新建 文本文档第一步：安装导轨1、在防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，导轨超过吊顶不小于75cm。
2、用冲击钻在墙柱上打出连接件固定膨胀螺栓孔，连接件的间 距不得大于600 mm，两端距导轨口100 mm。
先上下固几块连接件，将导轨贴上，校正其垂直并点焊，导固定后再复一下导轨的垂直度，每米不得大于5 mm，全长垂直度不得超过20 mm，复合帘面嵌入导轨深度(见GBl4102—2005)。
3、将其余连接件装上，连接件与导轨之问采用点焊，每件连接件与一导轨间点焊点不少于5点，点焊的宽度不小于5 mm ，焊接处 绝不应穿现象发生。
采用不锈钢导轨时焊条采用不锈钢焊条。
第二步：安装卷轴1、依据大样图中卷轴的设计中心高度，在立柱或墙上定出主动支承板的中心位置，放出膨胀螺栓的中心十字线。
2、以主支承板中心为基准，用水平塑料管找出对应的从动支承板 中心和从动膨胀螺栓孔十字线。
3、打孔：用冲击钻打膨胀孔要求钻头垂直于柱面，若个别螺孔碰钢筋，钻不进则可适当移动，但不能影响牢固和外观。
1、安装直支撑扳．(1)装主动支承板(驱动机支架事先连接，焊接在支承板上)，用螺母，弹簧挚圈，平垫圈把穿过支承扳孔的膨胀栓旋紧， 要求支承板面垂直于卷轴。
(2)装从动承板方向同上，但在紧螺栓前，要求川水平管校核从动支承板的中心高度是否与主动支承板一致，水平度控制在洞口高度的1/300内，如有偏差及时调整。
(3)支承板随整扇门的重量，有些支承板虽有膨胀栓固定，但还不够稳固，则应补以支撑或加强筋，现场固定、配焊、砖墙上固定支承板用对穿栓。
5、安装防火卷轴(1) 卷轴安装前，先将挂板定好方向装到卷轴上，再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。
(2) 吊装卷轴，一定要注意安全，设专人指挥、人字梯、脚手架、手拉葫芦都要经过检查。
安装时先将套上轴承及座的光轴塞入卷轴端孔中，对准位置后将轴承固定螺栓拧紧。
防火卷帘门施工方案防火卷帘门施工方案一、施工前的准备工作1. 确定施工图纸和设计方案，并经过相关部门审核。
2. 采购所需材料，如卷帘门材料、不锈钢导轨、配件等。
3. 准备施工工具，如电钻、电焊机、切割机等。
二、墙体处理1. 根据设计图纸，进行墙体开孔，并保证墙体牢固。
2. 在墙体开孔处安装墙体固定板，并使用膨胀螺栓固定。
三、导轨固定1. 根据设计要求，在墙体上标注导轨的安装位置。
2. 使用电钻在墙体上打孔，并使用膨胀螺栓将导轨固定在墙体上。
四、门板制作1. 根据设计要求，确定门板尺寸，并将卷帘门材料按要求切割。
2. 对门板进行抛光处理，以保证表面光滑。
3. 进行门板的弯曲处理，使其符合设计要求。
五、红外线安装1. 根据设计要求，在门体两侧的导轨上安装红外线传感器。
2. 接线并接通电源，测试红外线传感器的正常工作。
六、配件安装1. 安装门体底部的密封槽，并使用螺丝固定。
2. 将门体的卷轴安装在墙体上，并使用螺丝固定。
七、安全系统安装1. 根据设计要求，安装防火卷帘门的电控箱和控制按钮。
2. 连接电源，并测试开关的正常工作。
八、施工完成后的检查工作1. 检查卷帘门的开闭功能是否正常。
2. 检查防火卷帘门的密封性能是否达标。
3. 检查红外线传感器和安全系统的正常工作。
九、施工记录和清理1. 记录施工过程中的关键节点和技术要点。
2. 清理施工现场，保持整洁。
以上是防火卷帘门施工方案的一般步骤，具体施工方案应根据实际情况进行调整和完善。
在施工过程中，要严格按照相关法规和规范要求进行操作，确保施工质量和安全。
同时，要加强施工现场的管理，保证施工过程的安全和顺利进行。
防火门防火卷帘施工专业技术方案
涵盖消防防火门、防火卷帘工程施工所需的专业知识，特别是施工流程、施工明细、工艺要求、水平要求、施工检查验收等各个方面。
一、消防防火门的施工流程
1、前期准备：把施工现场的环境条件给搞定，把工程技术资料给准
备好。
2、检查消防门头：检查消防门头的水平性、垂直性以及尺寸大小，
确保消防门头在安装前符合要求。
3、安装消防门：在门头上安装消防门，安装过程中要确保消防门的
水平、垂直以及尺寸大小等各项指标符合要求，同时要将消防门安装牢固。
4、进行消防门试验：进行消防门的密封试验和抗火性能试验，确保
抗火性能符合要求，密封性能符合要求。
5、验收：按照行业标准进行验收，确保满足消防安全设施标准要求。
二、防火卷帘的施工流程
1、前期准备：把施工现场的环境条件给搞定，把工程技术资料给准
备好。
2、组装支架和卷帘：把支架装好，然后把消防卷帘框放入支架中，
确保卷帘框尺寸符合要求。
3、安装卷帘布：把防火卷帘布从下往上安装，安装过程中要确保布
料的平整性，无任何褶皱缝隙等。
防火卷帘门安装工序
在进行防火卷帘门安装工序时，需要按照一定的步骤进行操作，确
保安装质量和使用效果。
下面将详细介绍防火卷帘门安装的具体工序：
1.测量尺寸：首先，在安装防火卷帘门之前，需要对门洞进行准确
的测量，确保门的尺寸与门洞尺寸相符合。
测量的精确度对后续的安
装起着至关重要的作用。
2.准备材料：在确认尺寸无误后，准备好安装防火卷帘门所需的材
料和工具，包括卷帘门、导轨、电机、控制系统等，确保一切材料齐全。
3.安装导轨：首先安装导轨，根据实际情况选择合适的安装位置和
方式，确保导轨平整牢固，能够支撑卷帘门的正常运行。
4.吊装卷帘门：将卷帘门吊装到导轨上，注意调整好门的位置和平
衡度，确保门的正常开启与关闭无阻碍。
5.安装电机：接下来安装电机和控制系统，接通电源进行测试，检
查卷帘门的升降和停止是否正常，及时调整电机参数。
6.调试检验：最后对安装的防火卷帘门进行全面的调试和检验，测
试门的升降速度、响应时间和安全性能，确保门的使用符合相关标准。
通过以上工序的详细步骤，可以保证防火卷帘门的安装工作顺利进行，提高安装的质量和效率，确保门的正常使用和安全防护功能。
希
望以上内容对您有所帮助。
确认洞口及产品规格→左右支架安装→卷筒轴→开闭机→空载试车→帘面安装→负荷安装→负荷试车→侧导轨→导轮横梁→控制箱和按钮盒→行程限位调试→箱体护罩→验收交付。
安装前，依据安装任务单和报批确认的防火卷帘安装图检查测量建筑物洞口尺寸、标高以及防火卷帘产品规格、尺寸、型号、确认正确的安装位置。
确认建筑洞口及防火卷帘产品和开闭机左或右安装要求无误后，安装施工人员应首先以建筑物标高线施实划线：(1)划出建筑洞口宽度方向中心线；(2)左右支架中心卷筒轴中心的标高位置线；(3)左右支架宽度万向固定位置线划线后依据防火卷帘门安装图，对所划线位置进行检验验证其精度允差不大于3mm。
左右支架的安装按以下步骤：(1)根据安装图纸确认安装型式首先确认墙侧安装、墙中安装等安装型式。
(2)清理并找平大小支架与建筑物(墙体、柱、梁)的安装基准面。
①当安装形式为墙侧安装时：建筑有预埋件 (钢板) 时应在清理安装基准面后，检查校对预埋件尺寸及形状位置是否与安装图设计相符合，符合设计要求时，则以此为大小支架安装的基准面。
建筑没有预埋件或有预埋件但不符合安装技术要求时，应增设厚度等于或大于大小支架钢板厚度的钢板垫板。
依据划线位置用安全适用的膨胀螺栓固定于安装基准位置，膨胀螺栓不少于 4 个，且其安全系数不小于防火卷帘总重量的 5 倍。
安装基准面应垂直于大小支架。
②当安装形式为墙中安装肘：建筑没有预埋件时，应在清理安装基准面后，检查校对预埋件尺寸及形状位置是否与安装图纸设计相符，符合设计要求时，则以次为大小支架安装的基准面。
建筑有预埋件，且安装基准面表面平整，尺寸能达到安装要求时可直接作为艾架的安装基准面。
当支架安装基准面在建筑结构侧面和柱申表面时，结构侧表面应设预埋件；并用安全适用的膨胀螺栓固定，柱中表面及位置达到安装要求，则以此二表面作为大小支架的安装基准面。
(3)安装左右支架。
①检查左右支架质量是否有缺陷(轴承润滑及安全止动装置可靠性)，并划出支架中心线，准备安装。
防火卷帘门施工安装方案防火卷帘门广泛应用于商场，商厦及地下车库，下面对防火卷帘门安装进行一步一步的详细说明一下：第一步：安装导轨1、在防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，导轨超过吊顶不小于75cm。
2、用冲击钻在墙柱上打出连接件固定膨胀螺栓孔，连接件的间距不得大于600 mm，两端距导轨口100 mm。
先上下固几块连接件，将导轨贴上，校正其垂直并点焊，导固定后再复一下导轨的垂直度，每米不得大于5 mm，全长垂直度不得超过20 mm，复合帘面嵌入导轨深度(见GBl4102—2005)。
3、将其余连接件装上，连接件与导轨之问采用点焊，每件连接件与一导轨间点焊点不少于5点，点焊的宽度不小于5 mm，焊接处绝不应穿现象发生。
采用不锈钢导轨时焊条采用不锈钢焊条。
第二步：安装卷轴1、依据大样图中卷轴的设计中心高度，在立柱或墙上定出主动支承板的中心位置，放出膨胀螺栓的中心十字线。
2、以主支承板中心为基准，用水平塑料管找出对应的从动支承板中心和从动膨胀螺栓孔十字线。
3、打孔：用冲击钻打膨胀孔要求钻头垂直于柱面，若个别螺孔碰钢筋，钻不进则可适当移动，但不能影响牢固和外观。
1、安装直支撑扳．(1)装主动支承板(驱动机支架事先连接，焊接在支承板上)，用螺母，弹簧挚圈，平垫圈把穿过支承扳孔的膨胀栓旋紧，要求支承板面垂直于卷轴。
(2)装从动承板方向同上，但在紧螺栓前，要求川水平管校核从动支承板的中心高度是否与主动支承板一致，水平度控制在洞口高度的1/300内，如有偏差及时调整。
(3)支承板随整扇门的重量，有些支承板虽有膨胀栓固定，但还不够稳固，则应补以支撑或加强筋，现场固定、配焊、砖墙上固定支承板用对穿栓。
5、安装防火卷轴(1) 卷轴安装前，先将挂板定好方向装到卷轴上，再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。
(2) 吊装卷轴，一定要注意安全，设专人指挥、人字梯、脚手架、手拉葫芦都要经过检查。
防火卷帘门安装施工方法防火卷帘门是一种重要的防火设施，它能有效地隔离火灾、保护人员和财产的安全。
在建筑物中的防火分区和疏散通道等关键区域，防火卷帘门的安装施工显得尤为重要。
本文将介绍防火卷帘门的安装施工方法，以确保门的正常运行和有效的防火性能。
1. 施工前的准备工作：在进行防火卷帘门的安装施工之前，应确保以下几点：1.1 确认设计方案：根据建筑设计方案和防火安全要求，确认防火卷帘门的具体安装位置、尺寸和材质等信息。
1.2 准备施工材料和工具：根据设计方案，准备好所需的防火卷帘门、安装配件、紧固件和施工工具等。
1.3 检查施工现场：检查施工现场的准备情况，确保现场无障碍物和杂物，并做好安全保护措施，如悬挂警示标志和设置安全警戒线等。
2. 施工步骤：2.1 安装门洞构架：根据设计要求，在门洞两侧设置门洞构架，确保其稳固和垂直度。
安装门洞构架时，要注意避开电气线路、水管等设施。
2.2 安装卷闸门箱体：根据门洞尺寸，将卷闸门箱体的构件安装在门洞构架上，并确保其平整和牢固。
安装过程中，要逐步拉直和对齐箱体，避免弯曲和变形。
2.3 安装门叶轴承：在卷闸门箱体的顶部和底部安装门叶轴承，确保门的开闭平稳和顺畅。
轴承的安装位置和数量要按照设计要求进行，同时要检查轴承的质量和使用寿命。
2.4 固定门叶和底梁：将门叶与门叶轴承连接，并使用螺栓固定。
同时，将门叶与底梁连接，并使用焊接或固定螺栓固定。
固定过程中，要确保门叶平整、稳固和密封。
2.5 安装卷闸门电动机和控制系统：根据设计要求，将卷闸门电动机和控制系统安装在适当位置。
确保电力供应和控制线路的安全可靠，并按照说明书连接和调试电动机和控制系统。
2.6 进行试运行和调试：完成安装施工后，进行试运行和调试，测试门的开闭和防火性能，检查电动机和控制系统的工作状态。
如有异常情况，及时进行调整和修复，确保门的正常运行和防火性能。
3. 施工验收和保养：3.1 施工验收：完成安装施工后，按照相关标准进行施工验收。
防火卷帘门的施工（1) 安装前首先按设计型号查阅产品说明书和电气原理图，检查表面处理和零附件,并检测产品各部位基本尺寸，检查门洞口是否与卷帘门尺寸相符、导轨、支架的预埋件位置、数量是否正确。
(2) 防火卷帘门必须配置温感、烟感、光感报警系统和水幕喷淋系统，出厂产品必须由公安部批准的生产厂家产品。
（3）电动卷帘门安装的工艺流程：弹线确定各部件位置→安装边框→安装电机、减速机→装卷帘轴→安装帘板与轴连接→安装限位→接线、安装电盘试运转→安装导槽→调整限位装置→安装顶箱→试运转、试手动。
（4) 安装：测量洞口标高，弹出两轨垂线及卷筒中心线;边框、导槽应尽量固定在预埋铁板上，也可用膨胀螺栓固定,导槽使用M8，边框使用M12螺栓,电动门边框如果是砖墙，需用穿墙螺栓或按图纸要求进行; 门帘板有正反,安装时要注意，不得装反；所有紧固零件如螺钉等必须紧固，不准有松动现象；卷帘轴安装时注意轴线的水平，轴与导槽的垂直度；防火卷帘门安装水幕喷淋系统，应与总控制系统联结.安装后进行调试，先手动运行,再用电动机启闭数次，调整至无卡位，阻滞及异常噪声等现象为止，全部调试完毕，安装防护罩，对各种防火性能要求安装好以后进行调试。
