液晶用偏光片规格书

偏光片规格书范文一、产品简介1.1产品名称：偏光片1.2产品型号：PNP-0011.3产品分类：光学器件1.4产品材质：光学玻璃1.5 产品外形尺寸：10mm×10mm×2mm1.6产品重量：1克二、产品特性2.1偏振特性2.1.1偏振类型：偏振方向为45度2.1.2透过率：大于90%2.1.3 透过偏振波长范围：400nm-700nm2.2光学性能2.2.1 光学阻挡带宽：小于4nm2.2.2折射率：1.522.2.3 相对 l/4 相位差波长范围：400nm-700nm2.3环境适应性2.3.1工作温度范围：-20℃至+70℃2.3.2工作湿度范围：0%至95%三、技术参数3.1透过率测试条件3.1.1 测试光源：550nm波长的LED光源3.1.2测试环境：室温、相对湿度50%3.1.3 测试距离：10mm3.2折射率测试条件3.2.1测试仪器：折射计3.2.2 测试波长范围：400nm-700nm3.2.3 测试距离：10mm3.3相对l/4相位差测试条件3.3.1测试仪器：相位差计3.3.2 测试波长范围：400nm-700nm3.3.3 测试距离：10mm四、包装与贮存4.1包装方式：每片偏光片使用独立包装，内含防潮材料，以避免湿气侵入。

4.2包装材料：塑料袋+纸盒4.3贮存条件：存放于通风、干燥、无酸、无碱的环境中，避免受潮。

4.4贮存周期：产品符合质保期一年。

在上述条件下，可以长期保存。

五、安全与警示5.1本产品为脆性品，请勿重压、碰撞、摔落。

5.2请勿在高温、潮湿环境下操作和贮存。

5.3请勿直接用湿布擦拭，可用气泡纸轻拂。

5.4本产品为光学玻璃制品，使用时请避免污染、刮擦等。

六、使用范围本产品适用于光学设备、光学仪器、科研实验等领域，提供可靠的偏振功能，用于光学测量、成像等应用。

七、售后服务7.1产品质保期：一年7.2产品质保范围：正常使用中由于制造缺陷引起的产品故障7.3质保服务：提供免费维修或更换服务7.4质保流程：客户提供产品相关信息和故障描述，经确认后进行维修或更换。

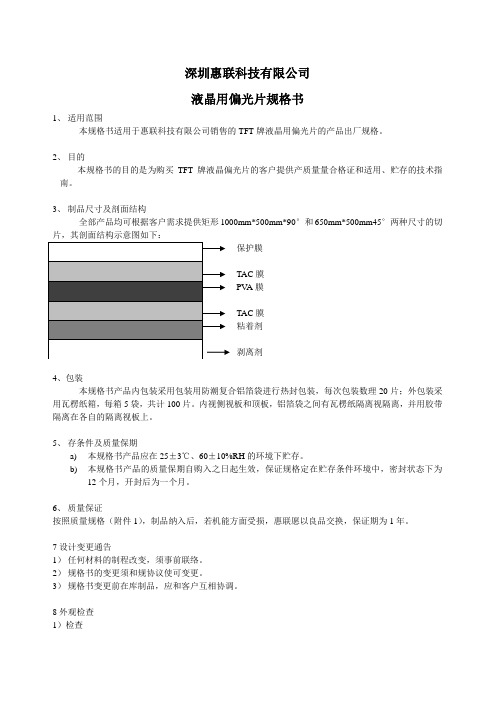

深圳惠联科技有限公司液晶用偏光片规格书1、适用范围本规格书适用于惠联科技有限公司销售的TFT牌液晶用偏光片的产品出厂规格。

2、目的本规格书的目的是为购买TFT牌液晶偏光片的客户提供产质量量合格证和适用、贮存的技术指南。

3、制品尺寸及剖面结构全部产品均可根据客户需求提供矩形1000mm*500mm*90°和650mm*500mm45°两种尺寸的切片，其剖面结构示意图如下：TAC膜PV A膜TAC膜粘着剂剥离剂4、包装本规格书产品内包装采用包装用防潮复合铝箔袋进行热封包装，每次包装数理20片；外包装采用瓦楞纸箱，每箱5袋，共计100片。

内视侧视板和顶板，铝箔袋之间有瓦楞纸隔离视隔离，并用胶带隔离在各自的隔离视板上。

5、存条件及质量保期a)本规格书产品应在25±3℃、60±10%RH的环境下贮存。

b)本规格书产品的质量保期自购入之日起生效，保证规格定在贮存条件环境中，密封状态下为12个月，开封后为一个月。

6、质量保证按照质量规格（附件1），制品纳入后，若机能方面受损，惠联愿以良品交换，保证期为1年。

7设计变更通告1）任何材料的制程改变，须事前联络。

2）规格书的变更须和规协议使可变更。

3）规格书变更前在库制品，应和客户互相协调。

8外观检查1）检查照明设备：灾光等的照明设备观察条件：欲检查的试料的眼睛距离25cm，观察角度与样品这法线80度角内。

2）判定标准依照附件2《外观检查规格》进行检查9不良品的处理1）购货者在使用此产品前需要作来料检查，根据附件2《外观检查规格》判定为不良之产品，需经交货者进行确认，交货者并应按照不良明细补齐相应数量与规格的新产品。

2）购货者在收货时，判定为不合格的批，直接与交货者进行联络。

双方商量不合格内容，合格的原因是在交货者的情况下，按退回手续处理。

3）当由于偏光片的制造引起事故时，交货者以相应的产品交纳补偿。

但是用于使用引起的事故，超出本规格书规定的条件，不正确地使用的情况下不予补尝。

一、一般TFT面板偏光片目前一般TFT面板所用的偏光片为广视角偏光片（EWV片，厚片）或普通视角偏光片（薄片）。

1.常用偏光片尺寸规格（住友）2.偏光片方向性广视角偏光片具有方向性，一般在保护膜标有“字母”或“数字”以标示EWV方向，EWV 的方向是单向性的（不可逆），但与吸收轴水平，所以贴附时需分辨其与TFT面板的对应关系。

故需在偏光片上做特定的标识（一般标识在保护膜上），以确保贴片时能保证方向的一致性。

而普通视角偏光片（薄片），是不具有方向性的，原则上不需做方向标识，但一般为方便贴片作业时容易识别保护膜面和离型膜面，一般也会在切好的小片上划上相应的标识。

但不管是广视角偏光片还是普通视角偏光片，其EWV方向（吸收轴方向）与TFT－PANEL上下面的磨擦方向有直接的对应关系。

目前的偏光片，吸收轴主要有4种方向：45°，135°，0°，90°，但无论其吸收轴方向如何，最终与TFT－PANEL的上、下面磨擦方向形成特定的关系：⑴视角与玻璃磨擦方向的关系下玻璃的磨擦箭头方向，沿顺时针方向上玻璃的磨擦箭尾方向，被视角方向平分。

（如右图）⑵宽视角（或普通视角）偏光片的EWV方向（吸收轴方向），与上下玻璃的磨擦箭头方向一致。

3.偏光片贴片指示4.偏光片划线与裁片示意图⑴裁片示意图：作者： Tim 审核：核准： 日期：⑵划线与裁切示意图：说明：第一条裁切线一般情况下距偏光片边缘5mm,但如果减小到2.5mm可以再提高大片使用率，则可以按裁切线到边2.5mm进行裁切。

二、全视角面板偏光片1．IPS面板偏光片1.1规格：IPS面板偏光片即为普通视角偏光片，以下为住友型号：1.2裁切与贴附方法：基本与EWV(广视角)相同，保证吸收轴分别与上、下玻璃的摩擦方向相平行即可。

2．MVA面板偏光片关于MVA全视角偏光片，目前可生产的厂家主要有日本日东、日本住友及台湾力特。

除台湾力特可提供大片及已裁切好的小片（根据客户要求）外，其它家都只提供裁切好的小片。

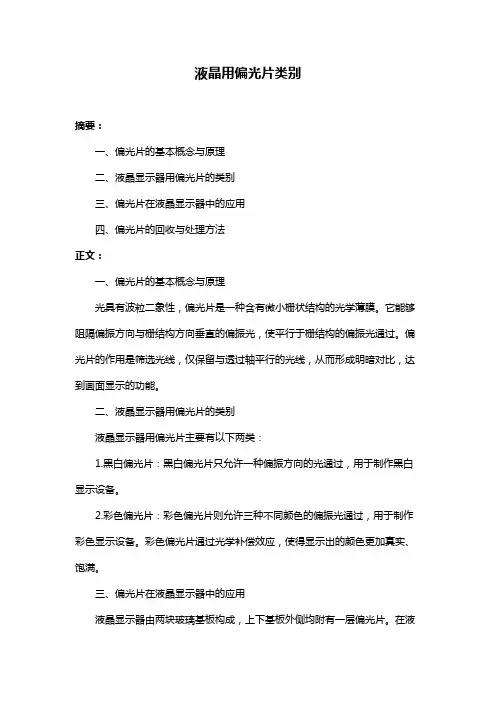

液晶用偏光片类别摘要：一、偏光片的基本概念与原理二、液晶显示器用偏光片的类别三、偏光片在液晶显示器中的应用四、偏光片的回收与处理方法正文：一、偏光片的基本概念与原理光具有波粒二象性，偏光片是一种含有微小栅状结构的光学薄膜。

它能够阻隔偏振方向与栅结构方向垂直的偏振光，使平行于栅结构的偏振光通过。

偏光片的作用是筛选光线，仅保留与透过轴平行的光线，从而形成明暗对比，达到画面显示的功能。

二、液晶显示器用偏光片的类别液晶显示器用偏光片主要有以下两类：1.黑白偏光片：黑白偏光片只允许一种偏振方向的光通过，用于制作黑白显示设备。

2.彩色偏光片：彩色偏光片则允许三种不同颜色的偏振光通过，用于制作彩色显示设备。

彩色偏光片通过光学补偿效应，使得显示出的颜色更加真实、饱满。

三、偏光片在液晶显示器中的应用液晶显示器由两块玻璃基板构成，上下基板外侧均附有一层偏光片。

在液晶显示器工作时，偏光片起到筛选光线、调节亮度、消除眩光等作用，从而提高显示效果。

此外，偏光片还能有效降低液晶显示器的功耗。

四、偏光片的回收与处理方法随着液晶显示器报废量的增加，偏光片的回收与处理成为一个亟待解决的问题。

目前常用的处理方法有：1.化学剥离：如丙酮浸泡、碱浸泡等，但这类方法需使用有毒有害药剂，且加热过程中剥离时间较长。

2.破碎分选：将废液晶玻璃面板进行破碎，再通过磁选、重力分选等方法回收偏光片。

但此方法回收率较低，且易造成环境污染。

为了解决这一问题，研究人员正在寻求更环保、高效的偏光片回收处理方法。

一种可行的方案是采用废液晶玻璃面板快速剥离偏光片的装置，实现偏光片与玻璃基板的分离。

液晶偏光片由哪几种膜组成?2017-10-101、偏光片工作原理偏光片(Polarizer )全称为偏振光片，可控制特定光束的偏振方向。

自然光在通过偏光片时，振动方向与偏光片透过轴垂直的光将被吸收，透过光只剩下振动方向与偏光片透过轴平行的偏振光。

液晶显示模组中有两张偏光片分别贴在玻璃基板两侧，下偏光片用于将背光源产生的光束转换为偏振光，上偏光片用于解析经液晶电调制后的偏振光，产生明暗对比，从而产生显示画面。

液晶显示模组的成像必须依靠偏振光，少了任何一张偏光片，液晶显示模组都不能显示图像。

液晶显示模组的基本结构如下图所示:2、偏光片基本结构偏光片主要由PVA 膜、TAC 膜、保护膜、离型膜和压敏胶等复合制 成。

偏光片的基本结构如下图所示：TACPVATACPSA 离型胶彩色滤光片抠胶薄膜晶体诗 偏光板 扩敬板保护膜 公从电极 配向膜 液品〃储电客间隙粒子 分汜片 檢蜕板 反射板偏光片的基本结构偏光片中起偏振作用的核心膜材是PVA膜。

PVA膜经染色后吸附具有二向吸收功能的碘分子，通过拉伸使碘分子在PVA膜上有序排列, 形成具有均匀二向吸收性能的偏光膜，其透过轴与拉伸的方向垂直。

构成偏光片的各种主要膜材所具备的特性及作用如下表所示:LCD面板特性与偏光片质量息息相关LCD对应16光片性能亮度偏光片透过率、厚度、时加机能膜对比度偏光片对比度.TACiHiffi机能膜视角TAC附加机能謨，偏光片忖相菱濮色度偏光片的贴合度、与补供般的贴合角度色调偏光片色调査料来淳,CNKI.舷还券J JWMF从价值分布上讲，在所有偏光片的原料成本中，PVA膜和TAC膜的成本占比最高，其中TAC膜占全部原料成本的50%左右，PVA膜占12%左右。

偏光片在整个显示产业链中，利润较好3 曲PVA (polyvinyI alcohol)膜全称聚乙烯醇薄膜，其组分主要是碳氢氧等轻原子，因此具有咼透光和咼延展性等特点。

将PVA膜在染色槽中染色后，其表面会均匀地富集一层碘分子（或染料分子）。

HPT-3A 高精度偏光片贴附机技术规格书HPT—3A高精度偏光片贴附机功能规格书名称：高精度偏光片贴附机型号：HPT—3AL * W * H：约1560mm(L)×840mm(W)×1800mm(H)用途：用于中小尺寸TFT—LCD的高精度偏光片贴附一、机器简介HPT—3A高精度偏光片贴附机结构如上图所示，它采用独特的设计原理，将偏光片与其保护膜自动分离，同时吸附于真空平台上的LCD 基片自动送入贴装工位，从而快速、准确地粘贴偏光片于LCD基片上。

该设备运行安全可靠，自动化程度高，操作简便，是生产TFT—LCD过程中所需的重要设备。

HPT—3A高精度偏光片贴附机主要由机架、送料部件、平台部件、贴附部件、层流罩、定位部件、电路、气路、除静电系统和软件等部分组成。

为了适应高精度液晶偏光片贴附的需求，该设备从设计原理、电气控制、材料选用、标准件的定购等方面都采取了相应的保障措施：1、偏光片贴附装置工作原理：动作流程：①气动滑台驱动贴附装置下降到取料位置取剥膜后的偏光片；②贴附装置取料后返回贴附位置；③转角气缸带动贴附装置转动一定的角度；④贴片气缸下降，将偏光片的起贴边压到玻璃基板的起贴边上；⑤贴完片后贴片气缸返回；⑥转角气缸返回。

该装置的贴附压力、吸片真空和平台真空均可数字显示，便于观察和控制。

偏光片贴附时，贴附位置设有缓冲、并增加数显百分表，位置精确，调节方便。

贴附胶辊运用加强辊做支持，保证其不变形，使贴附效果也得到了保障。

贴偏光片时，只有贴片气缸的压力、胶辊及加强辊的重量作用在偏光片上，整个偏光片吸附平台和重量没有作用在偏光片上，作用在玻璃基板上的力容易控制，能够保证贴附质量。

转角气缸的转动轴选用较长、较粗的轴径，采取防止轴向窜动的措施，提高贴附装置的稳定性，贴片气缸配以双导轨，提高贴片气缸的运动精度，提高贴片和偏光片定位的精度。

设有两个胶辊平行度调节螺钉，可以很方便地将ITO玻璃平台与胶辊调平。

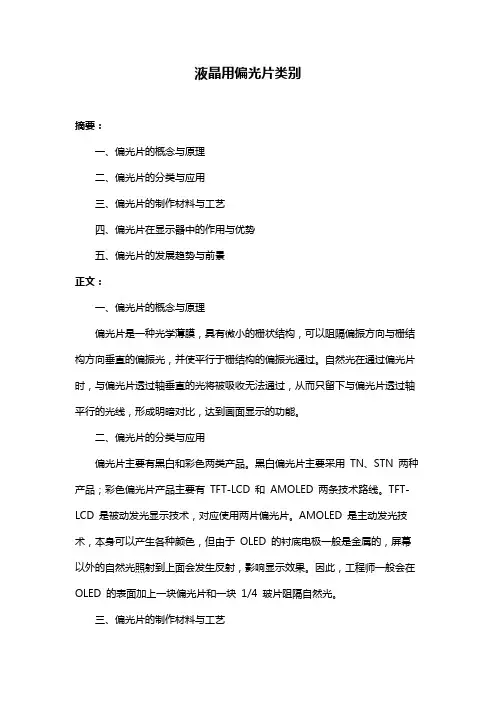

液晶用偏光片类别摘要：一、偏光片的概念与原理二、偏光片的分类与应用三、偏光片的制作材料与工艺四、偏光片在显示器中的作用与优势五、偏光片的发展趋势与前景正文：一、偏光片的概念与原理偏光片是一种光学薄膜，具有微小的栅状结构，可以阻隔偏振方向与栅结构方向垂直的偏振光，并使平行于栅结构的偏振光通过。

自然光在通过偏光片时，与偏光片透过轴垂直的光将被吸收无法通过，从而只留下与偏光片透过轴平行的光线，形成明暗对比，达到画面显示的功能。

二、偏光片的分类与应用偏光片主要有黑白和彩色两类产品。

黑白偏光片主要采用TN、STN 两种产品；彩色偏光片产品主要有TFT-LCD 和AMOLED 两条技术路线。

TFT-LCD 是被动发光显示技术，对应使用两片偏光片。

AMOLED 是主动发光技术，本身可以产生各种颜色，但由于OLED 的衬底电极一般是金属的，屏幕以外的自然光照射到上面会发生反射，影响显示效果。

因此，工程师一般会在OLED 的表面加上一块偏光片和一块1/4 玻片阻隔自然光。

三、偏光片的制作材料与工艺偏光片主要是由PVA 膜、TAC 膜、保护膜、离型膜和压敏胶等复合制成，其中起偏振作用的核心膜材是PVA 膜，该材料决定了偏光片的偏光性能、透光度、偏振度、色调等关键光学指标。

PVA 膜经过染色后吸附具有二向吸湿性的分子，使其具有偏光特性。

四、偏光片在显示器中的作用与优势偏光片在显示器中的作用主要是调节光线的偏振方向，使光线通过液晶层时产生偏转，从而实现图像的显示。

偏光片的优势在于可以提供高对比度、高亮度、高色彩饱和度的显示效果，同时具有低功耗、环保等特点。

五、偏光片的发展趋势与前景随着科技的不断发展，人们对于显示效果的要求越来越高，偏光片在显示器中的应用将会越来越广泛。

液晶用偏光片类别（实用版）目录一、引言二、液晶用偏光片的分类1.染色型偏光片2.拉伸型偏光片3.复合型偏光片三、各类偏光片的特点及应用1.染色型偏光片的特点及应用2.拉伸型偏光片的特点及应用3.复合型偏光片的特点及应用四、偏光片的发展趋势五、结论正文【引言】随着科技的快速发展，液晶显示技术已经广泛应用于电视、电脑、手机等各种电子设备中。

而偏光片作为液晶显示技术的重要组成部分，其性能直接影响到液晶显示的清晰度和视觉效果。

本文将对液晶用偏光片的类别进行详细介绍，以期为大家提供更好的了解。

【液晶用偏光片的分类】偏光片根据其制作工艺和性能特点，可以分为以下三大类：1.染色型偏光片染色型偏光片是将聚合物薄膜通过染色工艺制成，其优点是制作工艺简单，成本较低，但其光学性能相对较差，主要用于低端液晶显示器。

2.拉伸型偏光片拉伸型偏光片是将聚合物薄膜通过拉伸工艺制成，其优点是光学性能优良，主要用于中高端液晶显示器。

但是制作工艺相对复杂，成本较高。

3.复合型偏光片复合型偏光片是将多层不同材料通过粘结工艺制成，其优点是既具有优良的光学性能，又具有较高的抗刮擦性能。

主要用于高端液晶显示器和触摸屏等设备。

【各类偏光片的特点及应用】1.染色型偏光片的特点及应用染色型偏光片由于制作工艺简单，成本较低，被广泛应用于低端液晶显示器、电子表、计算器等设备。

但其光学性能较差，观看角度有限，色彩失真较大。

2.拉伸型偏光片的特点及应用拉伸型偏光片具有优良的光学性能，观看角度大，色彩失真小，被广泛应用于中高端液晶显示器、笔记本电脑、电视等设备。

但是其制作工艺复杂，成本较高。

3.复合型偏光片的特点及应用复合型偏光片具有优良的光学性能和抗刮擦性能，被广泛应用于高端液晶显示器、触摸屏手机、平板电脑等设备。

但是其制作工艺复杂，成本最高。

【偏光片的发展趋势】随着科技的不断发展，对液晶显示技术的要求越来越高，偏光片也将朝着更高性能、更低成本的方向发展。
