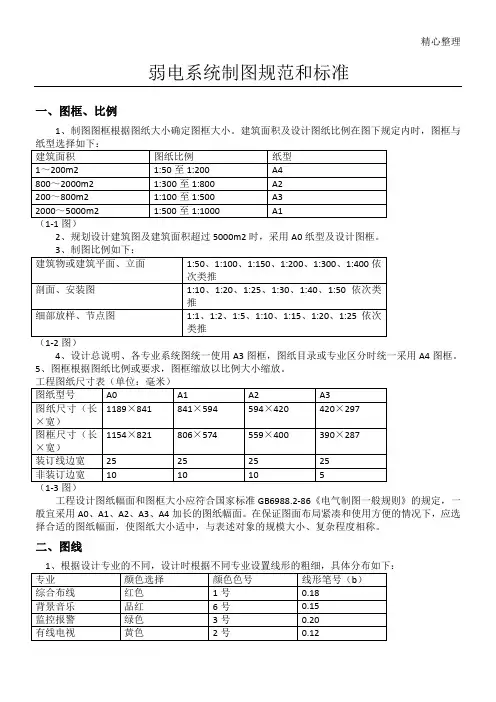

精心整理弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时,图框与图框。
般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下,应选择合适的图纸幅面,使图纸大小适中,与表述对象的规模大小、复杂程度相称。
二、图线2、由甲方提供或设计所提供的图纸,根据需要提出相应的建筑框架,框架颜色统一更改为9号或7号(白色)颜色,其余不需要的图层一律删除。
3、设置时,统一采用粗线、中粗线和细线的宽度比率为4:2:1的制图方式。
4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线,一般用图如下:0.35、5、图纸设计过程中,如下列情况必须添加索引线说明:1)敷设管、桥架的规格大小时;2)当管线穿墙时,注明穿墙空洞;3)当楼层线缆越层时,注明方向并制作相应的箭头标明上引或下引;4)当管、或桥架内部敷设多条或多种线缆时,注明线缆数量或规格;5)当制作细部或安装大样图纸时,注明各各部位的材料名称;6、索引注明文字大小与设计说明文字大小统一,索引线箭头及文字根据标注的大小统一,索引采用箭头及小点为准。
添加索引线时一般采用斜45度角,如空间限制或图纸内容较多时,可根据空间调整;剖面或立面索引线统一采用水平或垂直的表示方式。
7、工程设计图中的尺寸单位,除标高和管线长度以米为单位外,其他尺寸均以毫米为单位。
按此原则标注的尺寸可不加注单位的文字符号。
尺寸数值应顺着尺寸线方向写并符合视图方向,数值的高度方向应和尺寸线垂直。
四、标注1、根据设计要求,室内图纸标注以毫米为单位,室外规划图纸以米为单位。
2、建筑图纸标注以四部分组成:段长标注、轴段长标注、轴号、总长标注。
标注字体一般以“仿宋体”为主。
3、标注斜线分为建筑粗斜线与斜线为主。
4、室外管道需注明长度,室内根据要求标注管线长度。
12341)2)3)4)5)度,垂5678、工程设计图纸图面应布局合理、排列均匀、轮廓清晰和便于识别,并正确使用国标和行标规定的及本地区习惯性的图形符号。

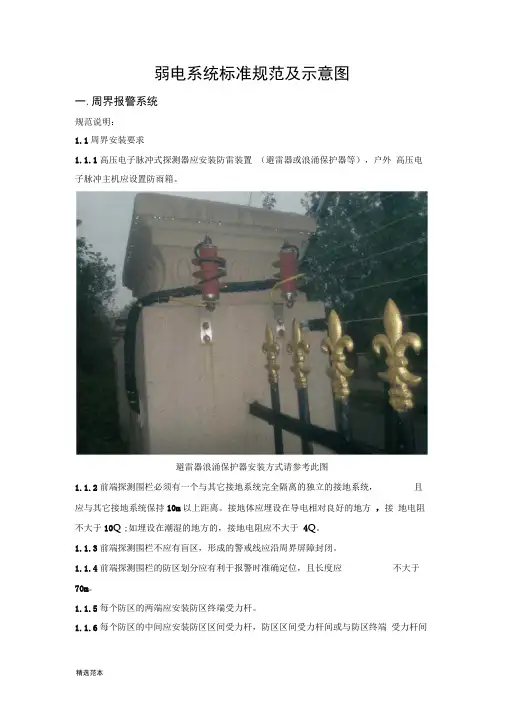

弱电系统标准规范及示意图一.周界报警系统规范说明:1.1周界安装要求1.1.1高压电子脉冲式探测器应安装防雷装置(避雷器或浪涌保护器等),户外高压电子脉冲主机应设置防雨箱。
避雷器浪涌保护器安装方式请参考此图1.1.2前端探测围栏必须有一个与其它接地系统完全隔离的独立的接地系统,且应与其它接地系统保持10m以上距离。
接地体应埋设在导电相对良好的地方,接地电阻不大于10Q ;如埋设在潮湿的地方的,接地电阻应不大于4Q。
1.1.3前端探测围栏不应有盲区,形成的警戒线应沿周界屏障封闭。
1.1.4前端探测围栏的防区划分应有利于报警时准确定位,且长度应不大于70m。
1.1.5每个防区的两端应安装防区终端受力杆。
1.1.6每个防区的中间应安装防区区间受力杆,防区区间受力杆间或与防区终端受力杆间距应不大于25m。
1.1.7防区内有拐角的地方应安装防区区间受力杆;拐角的角度小于120°时,应使用防区终端受力杆。
1.1.8不得以金属栏杆、水管或电力、通信线路的电杆作为防区终端或区间受力杆。
1.1.9防区内应安装支撑杆,支撑杆间距应不大于5m。
1.1.10前端探测围栏应具有禁止人通行的警示牌,警示牌应每隔10m设置一个, 并应做到昼夜可视。
1.1.11高压电子脉冲式探测器的安装应符合消防安全要求。
1.1.12前端探测围栏的金属导线连接处应采用压接法连接。
1.1.13安装在受力杆和支撑杆上的绝缘子应固定牢靠。
1.2附属式安装1.2.1附属式安装通常应采用顶置式安装;如采用侧置式安装,则前端探测围栏的最下一根金属导线高度距地面应不小于 2.3m。
1.2.2顶置式安装可以米用直立式安装,也可以米用倾斜式安装。
1.2.3 附属物的高度应在2.0m-2.8m之间。
1.2.4前端探测围栏最上一根金属导线与附属物的间距应不小于800mm。
1.2.5前端探测围栏最下一根金属导线与附属物的间距为120mm土10mm。
1.2.6前端探测围栏底部三根金属导线,相邻二根的垂直距离为120mm土10mm;前端探测围栏其它相邻二根金属导线的垂直距离为150mm土10mm。

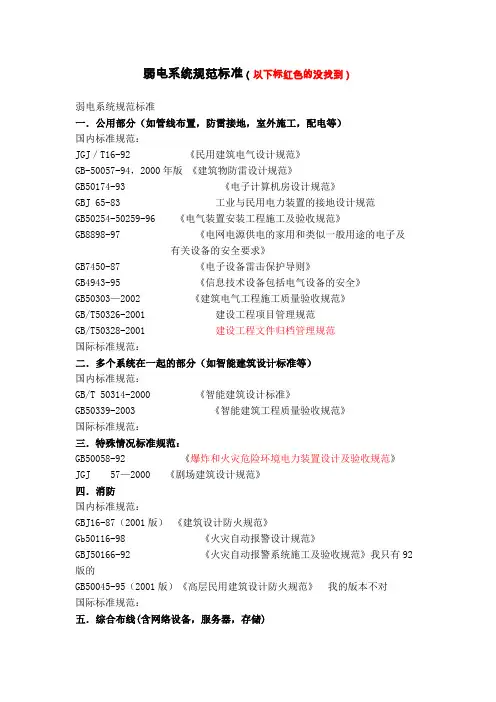

弱电系统规范标准(以下标红色的没找到)弱电系统规范标准一.公用部分(如管线布置,防雷接地,室外施工,配电等)国内标准规范:JGJ/T16-92 《民用建筑电气设计规范》GB-50057-94,2000年版《建筑物防雷设计规范》GB50174-93 《电子计算机房设计规范》GBJ 65-83 工业与民用电力装置的接地设计规范GB50254-50259-96 《电气装置安装工程施工及验收规范》GB8898-97 《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》GB7450-87 《电子设备雷击保护导则》GB4943-95 《信息技术设备包括电气设备的安全》GB50303—2002 《建筑电气工程施工质量验收规范》GB/T50326-2001 建设工程项目管理规范GB/T50328-2001 建设工程文件归档管理规范国际标准规范:二.多个系统在一起的部分(如智能建筑设计标准等)国内标准规范:GB/T 50314-2000 《智能建筑设计标准》GB50339-2003 《智能建筑工程质量验收规范》国际标准规范:三.特殊情况标准规范:GB50058-92 《爆炸和火灾危险环境电力装置设计及验收规范》JGJ 57—2000 《剧场建筑设计规范》四.消防国内标准规范:GBJ16-87(2001版)《建筑设计防火规范》Gb50116-98 《火灾自动报警设计规范》GBJ50166-92 《火灾自动报警系统施工及验收规范》我只有92版的GB50045-95(2001版)《高层民用建筑设计防火规范》我的版本不对国际标准规范:五.综合布线(含网络设备,服务器,存储)国内标准规范:GBT-T-50311-2000 《建筑与建筑群综合布线工程系统设计规范》GBT-T-50312-2000 《建筑与建筑群综合布线系统工程验收规范》国际标准规范:国际标准都查不到ISO/IEC11801-95 《信息技术互联国际标准》ISO/IEC 11801;1995 《客户建筑物电缆通用敷设要求》ISO/IECll801 客户建筑通用布线系统信息技术国际标准EN50173 通用布线系统信息技术欧洲标准EIA/TIA568A 商务楼通信建筑布线标准EN55022/Class B (电磁兼客)标准EIA/TIA569 商务楼通信通道和空间标准EIA/TIA570 住宅及小型商业区综合布线标准EIA/TIATSB67 无屏蔽双绞布线系统现场测试传输性能规定TIA/EIA 568-B1 北美综合布线标准TIA/EIA 569 北美建筑通讯线路间距标准TIA/EIA606 北美商用建筑通讯基础结构管理规范TIA/EIATSB67 非屏蔽双绞线布线测试标准TIA/EIA607 北美商用建筑通讯接地要求ISO/IECll801 国际综合布线六类信道标准EN50173 欧洲大楼综合布线系统标准EMC 欧洲电磁兼容性标准ANSIFDDI 美国国家标准:分布式光纤数据接口IEEE 802.3 CSMA/CD接口方法IEEE 802.5 令牌环接口方法国际标准都没有找到六.安防国内标准规范:GB50348-2004 安全防范工程技术规范GT/76-94 《保安电视监控工程技术规范》GB50198-94 《民用闭路监视电视系统工程技术规范》《安全技术防范产品管理办法》GA/77-94 《入侵报警工程设计规范》GB 10408.1-89 入侵探测器通用技术条件GB 10408.2-89 超声波入侵探测器GB 10408.3-89 微波入侵探测器GB 10408.4-89 主动红外入侵探测器GB 10408.5-89 被动红外入侵探测器GB 10408.6-89 微波和被动红外复合入侵探测器GB 10409-89 防盗保险柜GB 12662-90 爆炸物销毁器技术条件GB 12663-90 防盗报警控制器通用技术条件GB 12664-90 便携式X射线安全检查设备技术条件GB 12899-91 手持式金属探测器技术条件GA/T 2-91 汽车防盗报警器通用技术条件GA/T 3-91 便携式防盗安全箱GA 25-92 防盗安全门通用技术条件GA/T 45-93 警用摄象机与镜头连接GA 60-93 便携式炸药检测箱技术条件GA/T 70-94 安全防范工程费用概预算编制方法GA/T 71-94 机械钟控定时引爆装置探测器GA/T 72-94 楼寓对讲电控防盗门通用技术条件GA/T 73-94 机械防盗锁GA/T 74-94 安全防范系统通用图形符号GA/T 75-94 安全防范工程程序与要求GB 10408.7-1996 超声和被动红外复合入侵探测器GB/T 10408.8-1997 振动入侵探测器GB15207-94 视频入侵报警器GB15208-94 微剂量X射线安全检查设备GB15209-94 磁开关入侵探测器GB15210-94 通过式金属探测门通用技术条件GB/T 15211-94 报警系统环境实验GB 15407-94 遮挡式微波入侵探测器技术要求和实验方法GB/T 15408-94 报警系统电源装置、测试方法和性能规范GB/T 16571-1996 文物系统博物馆安全防范工程设计规范GB/T 16572-1996 防盗报警中心控制台GB/T 16576-1996 银行营业场所安全防范工程设计规范GB/T 16577-1996 报警图象信号有线传输装置GB 16796-1997 安全防范报警设备安全要求和实验方法GA 141-1996 警用防弹衣通用技术条件GA/T 142-1996 排爆机器人通用技术条件GA/T 143-1996 金库门通用技术条件GA 165-1997 防弹复合玻璃GA 166-1997 防盗保险箱GA 308-2001 安全防范系统验收规则GB/T 15412-1994 应用电视摄像机云台通用技术条件GB/T 15465-1995 微光电视摄像机总技术条件GB/T 14858-1993 黑白监视器通用技术条件报警图像信号有线传输装置国际标准规范:七.线电视(含数字电视,电视标准,视频信号标准等)国内标准规范:GB50200-94 《有线电视和系统工程技术规范》(GB 6510-86)《30MHZ-1GHZ声音和电视信号的电缆分配系统》GY/T106-92 《有线电视广播系统技术规范》GBJ120-88 《工业企业共用无线电系统设计规范》GB11442-89 《卫星电视地球接收站通用技术条件》GB7401-87 《彩色电视图像质量主观评价方法》GB/T 10239-2003 彩色电视广播接收机通用规范GB/T 9383-1999 声音和电视广播接收机及有关设备抗扰度限GB/T 16463-1996 广播节目声音质量主观评价方法和技术指标要求GB/T 15381-1994 会议系统电及音频的性能要求GY/T135-1998 有线电视系统物理发泡聚乙稀绝缘同轴电缆入网技术条件和测量方法GB/T 6510-1996 电视和声音信号的电缆分配系统国际标准规范:八.广播(含会议,舞台,扩声,同声传译,投影仪等)国内标准规范:JG GYJ125 《厅堂扩声系统的声学特性指标要求》GB/T 4959-95 《厅堂扩声特性的测量方法》JGJ/57-2000 《剧场建筑设计规范》SJ2112-XX 《厅堂扩声系统设备互联的优选电气配接值》GB/T15381-94 《会议系统的电及其音频性能要求》GB/T14476-93 《客观评价厅堂语言可懂度的RASTI法》GBJ76-84 《厅堂混响时间测量规范》GB3241 《声和振动分析用1/1和1/3倍频程滤波器》GB3661 《测试电容传声器技术条件》GB3785 《声级计电声性能及测量方法》CYJ 《厅堂扩声系统声学特性指标》WH0301 《歌舞厅扩声系统的声学特性的测量方法》GB9003 《调音台基本特性测量方法》SS2112-82 《厅堂扩声系统设备互联的优选电气配接法》GB/T15381-94(国标报批稿)《会议系统的电及音频性能要求》GB/T15644-95 《视听系统设备互连用连接器的应用》GB/T15859-1995 《视听、视频和电视系统中设备互连的优选配接值》国际标准规范:ISO 2603 《同声传译室的一般特性和设备》ISO 4043 《同声传译室——移动式译音室的一般特性和设备》九.无线电(含无线传输)十.楼宇自控这部分都没找到BACnet标准l 附:·国际标准化组织ISO(International Standards Organization)·国际电子电器工程师协会IEEE(The Institute of Electrical and Electronic Engineer)·国际电工委员会·国际电信联盟ITU(International Telecommunication Union)·欧洲电信标准组织·电信工业协会TIA(Telecommunications Industries Association)·国际建筑工业咨询服务组织BICSI(Building Industry Consulting Service International)·国际电报电话咨询委员会CCITT(现为ITU,见后面)(International Consultative Committee for Telegraphy and Telephony)·绝缘电缆工程师协会ICEA·IEC(the International Electrmechanical Commission)·欧洲智能建筑组织EIBG(The European intelligent Building Group)·美国智能建筑学会AIBI(American Intelligent Building Institute)·美国国家标准协会ANSI(American National Standards Institute)·美国电子工业协会EIA(Electronics Industry Association)·全国电气制造商协会NEMA综合1:《智能建筑设计标准》(GB/T50314-2006)《综合布线系统工程设计规范》(GB 50311-2007)《综合布线系统工程验收规范》(GB 50312-2007)《建筑与建筑群综合布线工程系统设计规范》GB/T50311-2000 《有线电视广播技术规范》(GY/T106-1999)《有线电视系统工程技术规范》(GB50200-94)《有线电视网络工程施工及验收规范》GY_5073-2005《有线数字电视系统技术要求和测量方法》GYT_221-2006_《会议电视系统工程设计规范》YD5032-2005《会议电视系统工程验收规范》YD5033-2004《安全防范工程技术规范》(GB 50348-2004)《视频安防监控系统工程设计规范》(GB 50395-2007)《入侵报警系统工程设计规范》(GB 50394-2007)《入侵报警系统技术要求》GA/T368—2001《出入口控制系统工程设计规范》(GB 50396-2007)《建筑物电子信息系统防雷技术规范》(GB 50343-2004)《电子信息系统机房施工及验收规范》GB_50462-2008《电子计算机房设计规范》(GB50174-2007)《智能建筑工程验收规范》(GB 50339-2003)《建筑电气工程施工质量验收规范》( GB50303-2002)《民用建筑电气设计规范》JGJ 16-2008《民用建筑设计通则》GB50352-2005《最新工程建设国家标准与工程建设强制性条文应用技术手册》2008《通信管道与通道工程设计规范》(GB 50373-2006)《通信管道工程施工及验收规范》(GB 50374-2006)《厅堂扩声系统设计规范》(GB 50371-2006)《电气工程施工质量验收规范试验方法》(GB50303-2002)《火灾自动报警系统设计规范》(GB 50116—98)《高层民用建筑设计防火规范》(GB50045-95)《建筑设计防火规范》GB50016—2006《建筑物防雷设计规范》GB 50057-1994(2000)《LED显示屏通用规范》(SJ/T11141-1997)《锅炉房设计规定》(GB50041-96)《商用建筑线缆标准》( EIA/TIA—568A)《中国采暖通风与空气调节设计规范》(GB 50019-2003)《电气装置安装工程接地施工及验收规范》(GB50169-2006)《自动化仪表工程施工及验收规范》GB50093-2002《低压配电设计规范》(GB50054-95)《汽车库、修车库、停车场设计防火规范》(GB50067-97)《信息技术设备包括电气设备的安全》(GB4943-2001)《30MHz~1GHz声音和电视信号电缆分配系统》GB6510-84《视频显示系统工程技术规范》(GB50464-2008)《综合医院建筑设计规范》(2004版修编征求意见稿)其他有关国家和行业现行的设计、施工与验收规范、标准。
完整版)弱电系统规范标准弱电系统规范标准一、公用部分(如管线布置、防雷接地、室外施工、配电等)国内标准规范:XXX《民用建筑电气设计规范》GB--94,2000年版《建筑物防雷设计规范》GB-93《电子计算机房设计规范》XXX与民用电力装置的接地设计规范GB--96《电气装置安装工程施工及验收规范》GB8898-97《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》GB7450-87《电子设备雷击保护导则》GB4943-95《信息技术设备包括电气设备的安全》GB-2002《建筑电气工程施工质量验收规范》GB/T-2001建设工程项目管理规范GB/T-2001建设工程文件归档管理规范二、多个系统在一起的部分(如智能建筑设计标准等)国内标准规范:GB/T -2000《智能建筑设计标准》GB-2003《智能建筑工程质量验收规范》三、特殊情况标准规范:GB-92《爆炸和火灾危险环境电力装置设计及验收规范》57-2000《剧场建筑设计规范》四、消防国内标准规范:GBJ16-87(2001版)《建筑设计防火规范》GB-98《火灾自动报警设计规范》GBJ-92《火灾自动报警系统施工及验收规范》五、综合布线(含网络设备、服务器、存储)国内标准规范:GBT-T--2000《建筑与建筑群综合布线工程系统设计规范》GBT-T--2000《建筑与建筑群综合布线系统工程验收规范》国际标准规范:ISO/IEC-95《信息技术互联国际标准》ISO/IEC ;1995《客户建筑物电缆通用敷设要求》ISO/IECll801客户建筑通用布线系统信息技术国际标准EN通用布线系统信息技术欧洲标准EIA/TIA568A商务楼通信建筑布线标准XXX B(电磁兼客)标准EIA/TIA569商务楼通信通道和空间标准本文介绍了一系列关于网络布线和安防的国际和国内标准规范。
在网络布线方面,国际标准包括EIA/TIA570住宅及小型商业区综合布线标准、TIA/EIA 568-B1北美综合布线标准、ISO/IEC 国际综合布线六类信道标准以及EN欧洲大楼综合布线系统标准等。

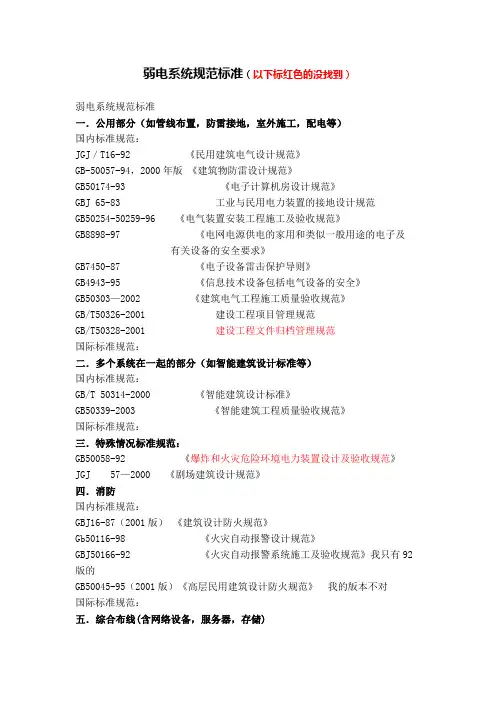

弱电系统规范标准(以下标红色的没找到)弱电系统规范标准一.公用部分(如管线布置,防雷接地,室外施工,配电等)国内标准规范:JGJ/T16-92 《民用建筑电气设计规范》GB-50057-94,2000年版《建筑物防雷设计规范》GB50174-93 《电子计算机房设计规范》GBJ 65-83 工业与民用电力装置的接地设计规范GB50254-50259-96 《电气装置安装工程施工及验收规范》GB8898-97 《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》GB7450-87 《电子设备雷击保护导则》GB4943-95 《信息技术设备包括电气设备的安全》GB50303—2002 《建筑电气工程施工质量验收规范》GB/T50326-2001 建设工程项目管理规范GB/T50328-2001 建设工程文件归档管理规范国际标准规范:二.多个系统在一起的部分(如智能建筑设计标准等)国内标准规范:GB/T 50314-2000 《智能建筑设计标准》GB50339-2003 《智能建筑工程质量验收规范》国际标准规范:三.特殊情况标准规范:GB50058-92 《爆炸和火灾危险环境电力装置设计及验收规范》JGJ 57—2000 《剧场建筑设计规范》四.消防国内标准规范:GBJ16-87(2001版)《建筑设计防火规范》Gb50116-98 《火灾自动报警设计规范》GBJ50166-92 《火灾自动报警系统施工及验收规范》我只有92版的GB50045-95(2001版)《高层民用建筑设计防火规范》我的版本不对国际标准规范:五.综合布线(含网络设备,服务器,存储)国内标准规范:GBT-T-50311-2000 《建筑与建筑群综合布线工程系统设计规范》GBT-T-50312-2000 《建筑与建筑群综合布线系统工程验收规范》国际标准规范:国际标准都查不到ISO/IEC11801-95 《信息技术互联国际标准》ISO/IEC 11801;1995 《客户建筑物电缆通用敷设要求》ISO/IECll801 客户建筑通用布线系统信息技术国际标准EN50173 通用布线系统信息技术欧洲标准EIA/TIA568A 商务楼通信建筑布线标准EN55022/Class B (电磁兼客)标准EIA/TIA569 商务楼通信通道和空间标准EIA/TIA570 住宅及小型商业区综合布线标准EIA/TIATSB67 无屏蔽双绞布线系统现场测试传输性能规定TIA/EIA 568-B1 北美综合布线标准TIA/EIA 569 北美建筑通讯线路间距标准TIA/EIA606 北美商用建筑通讯基础结构管理规范TIA/EIATSB67 非屏蔽双绞线布线测试标准TIA/EIA607 北美商用建筑通讯接地要求ISO/IECll801 国际综合布线六类信道标准EN50173 欧洲大楼综合布线系统标准EMC 欧洲电磁兼容性标准ANSIFDDI 美国国家标准:分布式光纤数据接口IEEE 802.3 CSMA/CD接口方法IEEE 802.5 令牌环接口方法国际标准都没有找到六.安防国内标准规范:GB50348-2004 安全防范工程技术规范GT/76-94 《保安电视监控工程技术规范》GB50198-94 《民用闭路监视电视系统工程技术规范》《安全技术防范产品管理办法》GA/77-94 《入侵报警工程设计规范》GB 10408.1-89 入侵探测器通用技术条件GB 10408.2-89 超声波入侵探测器GB 10408.3-89 微波入侵探测器GB 10408.4-89 主动红外入侵探测器GB 10408.5-89 被动红外入侵探测器GB 10408.6-89 微波和被动红外复合入侵探测器GB 10409-89 防盗保险柜GB 12662-90 爆炸物销毁器技术条件GB 12663-90 防盗报警控制器通用技术条件GB 12664-90 便携式X射线安全检查设备技术条件GB 12899-91 手持式金属探测器技术条件GA/T 2-91 汽车防盗报警器通用技术条件GA/T 3-91 便携式防盗安全箱GA 25-92 防盗安全门通用技术条件GA/T 45-93 警用摄象机与镜头连接GA 60-93 便携式炸药检测箱技术条件GA/T 70-94 安全防范工程费用概预算编制方法GA/T 71-94 机械钟控定时引爆装置探测器GA/T 72-94 楼寓对讲电控防盗门通用技术条件GA/T 73-94 机械防盗锁GA/T 74-94 安全防范系统通用图形符号GA/T 75-94 安全防范工程程序与要求GB 10408.7-1996 超声和被动红外复合入侵探测器GB/T 10408.8-1997 振动入侵探测器GB15207-94 视频入侵报警器GB15208-94 微剂量X射线安全检查设备GB15209-94 磁开关入侵探测器GB15210-94 通过式金属探测门通用技术条件GB/T 15211-94 报警系统环境实验GB 15407-94 遮挡式微波入侵探测器技术要求和实验方法GB/T 15408-94 报警系统电源装置、测试方法和性能规范GB/T 16571-1996 文物系统博物馆安全防范工程设计规范GB/T 16572-1996 防盗报警中心控制台GB/T 16576-1996 银行营业场所安全防范工程设计规范GB/T 16577-1996 报警图象信号有线传输装置GB 16796-1997 安全防范报警设备安全要求和实验方法GA 141-1996 警用防弹衣通用技术条件GA/T 142-1996 排爆机器人通用技术条件GA/T 143-1996 金库门通用技术条件GA 165-1997 防弹复合玻璃GA 166-1997 防盗保险箱GA 308-2001 安全防范系统验收规则GB/T 15412-1994 应用电视摄像机云台通用技术条件GB/T 15465-1995 微光电视摄像机总技术条件GB/T 14858-1993 黑白监视器通用技术条件报警图像信号有线传输装置国际标准规范:七.线电视(含数字电视,电视标准,视频信号标准等)国内标准规范:GB50200-94 《有线电视和系统工程技术规范》(GB 6510-86)《30MHZ-1GHZ声音和电视信号的电缆分配系统》GY/T106-92 《有线电视广播系统技术规范》GBJ120-88 《工业企业共用无线电系统设计规范》GB11442-89 《卫星电视地球接收站通用技术条件》GB7401-87 《彩色电视图像质量主观评价方法》GB/T 10239-2003 彩色电视广播接收机通用规范GB/T 9383-1999 声音和电视广播接收机及有关设备抗扰度限GB/T 16463-1996 广播节目声音质量主观评价方法和技术指标要求GB/T 15381-1994 会议系统电及音频的性能要求GY/T135-1998 有线电视系统物理发泡聚乙稀绝缘同轴电缆入网技术条件和测量方法GB/T 6510-1996 电视和声音信号的电缆分配系统国际标准规范:八.广播(含会议,舞台,扩声,同声传译,投影仪等)国内标准规范:JG GYJ125 《厅堂扩声系统的声学特性指标要求》GB/T 4959-95 《厅堂扩声特性的测量方法》JGJ/57-2000 《剧场建筑设计规范》SJ2112-XX 《厅堂扩声系统设备互联的优选电气配接值》GB/T15381-94 《会议系统的电及其音频性能要求》GB/T14476-93 《客观评价厅堂语言可懂度的RASTI法》GBJ76-84 《厅堂混响时间测量规范》GB3241 《声和振动分析用1/1和1/3倍频程滤波器》GB3661 《测试电容传声器技术条件》GB3785 《声级计电声性能及测量方法》CYJ 《厅堂扩声系统声学特性指标》WH0301 《歌舞厅扩声系统的声学特性的测量方法》GB9003 《调音台基本特性测量方法》SS2112-82 《厅堂扩声系统设备互联的优选电气配接法》GB/T15381-94(国标报批稿)《会议系统的电及音频性能要求》GB/T15644-95 《视听系统设备互连用连接器的应用》GB/T15859-1995 《视听、视频和电视系统中设备互连的优选配接值》国际标准规范:ISO 2603 《同声传译室的一般特性和设备》ISO 4043 《同声传译室——移动式译音室的一般特性和设备》九.无线电(含无线传输)十.楼宇自控这部分都没找到BACnet标准l 附:·国际标准化组织ISO(International Standards Organization)·国际电子电器工程师协会IEEE(The Institute of Electrical and Electronic Engineer)·国际电工委员会·国际电信联盟ITU(International Telecommunication Union)·欧洲电信标准组织·电信工业协会TIA(Telecommunications Industries Association)·国际建筑工业咨询服务组织BICSI(Building Industry Consulting Service International)·国际电报电话咨询委员会CCITT(现为ITU,见后面)(International Consultative Committee for Telegraphy and Telephony)·绝缘电缆工程师协会ICEA·IEC(the International Electrmechanical Commission)·欧洲智能建筑组织EIBG(The European intelligent Building Group)·美国智能建筑学会AIBI(American Intelligent Building Institute)·美国国家标准协会ANSI(American National Standards Institute)·美国电子工业协会EIA(Electronics Industry Association)·全国电气制造商协会NEMA综合1:➢《智能建筑设计标准》(GB/T50314-2006)➢《综合布线系统工程设计规范》(GB 50311-2007)➢《综合布线系统工程验收规范》(GB 50312-2007)➢《建筑与建筑群综合布线工程系统设计规范》GB/T50311-2000➢《有线电视广播技术规范》(GY/T106-1999)➢《有线电视系统工程技术规范》(GB50200-94)➢《有线电视网络工程施工及验收规范》GY_5073-2005➢《有线数字电视系统技术要求和测量方法》GYT_221-2006_➢《会议电视系统工程设计规范》YD5032-2005➢《会议电视系统工程验收规范》YD5033-2004➢《安全防范工程技术规范》(GB 50348-2004)➢《视频安防监控系统工程设计规范》(GB 50395-2007)➢《入侵报警系统工程设计规范》(GB 50394-2007)➢《入侵报警系统技术要求》GA/T368—2001➢《出入口控制系统工程设计规范》(GB 50396-2007)➢《建筑物电子信息系统防雷技术规范》(GB 50343-2004)➢《电子信息系统机房施工及验收规范》GB_50462-2008➢《电子计算机房设计规范》(GB50174-2007)➢《智能建筑工程验收规范》(GB 50339-2003)➢《建筑电气工程施工质量验收规范》( GB50303-2002)➢《民用建筑电气设计规范》JGJ 16-2008➢《民用建筑设计通则》GB50352-2005➢《最新工程建设国家标准与工程建设强制性条文应用技术手册》2008➢《通信管道与通道工程设计规范》(GB 50373-2006)➢《通信管道工程施工及验收规范》(GB 50374-2006)➢《厅堂扩声系统设计规范》(GB 50371-2006)➢《电气工程施工质量验收规范试验方法》(GB50303-2002)➢《火灾自动报警系统设计规范》(GB 50116—98)➢《高层民用建筑设计防火规范》(GB50045-95)➢《建筑设计防火规范》GB50016—2006➢《建筑物防雷设计规范》GB 50057-1994(2000)➢《LED显示屏通用规范》(SJ/T11141-1997)➢《锅炉房设计规定》(GB50041-96)➢《商用建筑线缆标准》( EIA/TIA—568A)➢《中国采暖通风与空气调节设计规范》(GB 50019-2003)➢《电气装置安装工程接地施工及验收规范》(GB50169-2006)➢《自动化仪表工程施工及验收规范》GB50093-2002➢《低压配电设计规范》(GB50054-95)➢《汽车库、修车库、停车场设计防火规范》(GB50067-97)➢《信息技术设备包括电气设备的安全》(GB4943-2001)➢《30MHz~1GHz声音和电视信号电缆分配系统》GB6510-84➢《视频显示系统工程技术规范》(GB50464-2008)➢《综合医院建筑设计规范》(2004版修编征求意见稿)其他有关国家和行业现行的设计、施工与验收规范、标准。
弱电系统标准规范及示意图一.周界报警系统规范说明:1。
1周界安装要求1.1.1 高压电子脉冲式探测器应安装防雷装置(避雷器或浪涌保护器等),户外高压电子脉冲主机应设置防雨箱。
避雷器浪涌保护器安装方式请参考此图1。
1。
2 前端探测围栏必须有一个与其它接地系统完全隔离的独立的接地系统,且应与其它接地系统保持10m以上距离。
接地体应埋设在导电相对良好的地方,接地电阻不大于10Ω;如埋设在潮湿的地方的,接地电阻应不大于4Ω。
1.1.3 前端探测围栏不应有盲区,形成的警戒线应沿周界屏障封闭。
1.1.4 前端探测围栏的防区划分应有利于报警时准确定位,且长度应不大于70m。
1.1.5 每个防区的两端应安装防区终端受力杆.1.1。
6 每个防区的中间应安装防区区间受力杆,防区区间受力杆间或与防区终端受力杆间距应不大于25m。
1.1。
7 防区内有拐角的地方应安装防区区间受力杆;拐角的角度小于120°时,应使用防区终端受力杆。
1.1.8 不得以金属栏杆、水管或电力、通信线路的电杆作为防区终端或区间受力杆。
1。
1。
9 防区内应安装支撑杆,支撑杆间距应不大于5m。
1。
1.10 前端探测围栏应具有禁止人通行的警示牌,警示牌应每隔10m设置一个,并应做到昼夜可视。
1。
1.11 高压电子脉冲式探测器的安装应符合消防安全要求。
1.1。
12 前端探测围栏的金属导线连接处应采用压接法连接。
1.1。
13 安装在受力杆和支撑杆上的绝缘子应固定牢靠。
1。
2附属式安装1.2.1 附属式安装通常应采用顶置式安装;如采用侧置式安装,则前端探测围栏的最下一根金属导线高度距地面应不小于2。
3m。
1。
2.2 顶置式安装可以采用直立式安装,也可以采用倾斜式安装。
1.2。
3 附属物的高度应在2。
0m-2.8m之间。
1.2。
4 前端探测围栏最上一根金属导线与附属物的间距应不小于800mm。
1.2.5 前端探测围栏最下一根金属导线与附属物的间距为120mm±10mm。

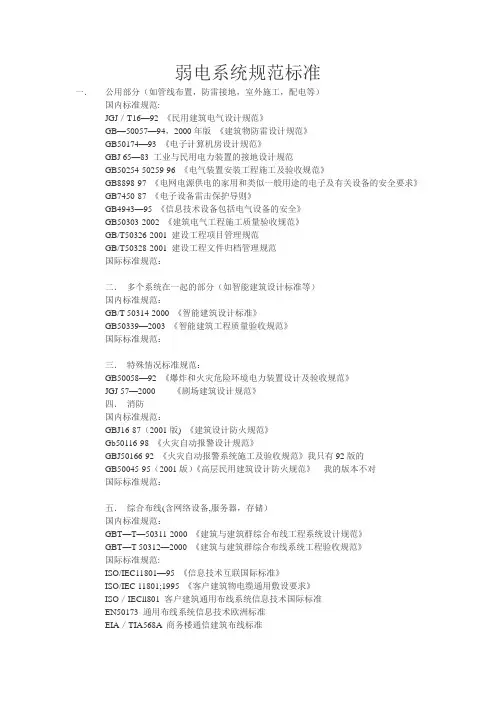

弱电系统规范标准一.公用部分(如管线布置,防雷接地,室外施工,配电等)国内标准规范:JGJ/T16—92 《民用建筑电气设计规范》GB—50057—94,2000年版《建筑物防雷设计规范》GB50174—93 《电子计算机房设计规范》GBJ 65—83 工业与民用电力装置的接地设计规范GB50254-50259-96 《电气装置安装工程施工及验收规范》GB8898-97 《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》GB7450-87 《电子设备雷击保护导则》GB4943—95 《信息技术设备包括电气设备的安全》GB50303-2002 《建筑电气工程施工质量验收规范》GB/T50326-2001 建设工程项目管理规范GB/T50328-2001 建设工程文件归档管理规范国际标准规范:二.多个系统在一起的部分(如智能建筑设计标准等)国内标准规范:GB/T 50314-2000 《智能建筑设计标准》GB50339—2003 《智能建筑工程质量验收规范》国际标准规范:三.特殊情况标准规范:GB50058—92 《爆炸和火灾危险环境电力装置设计及验收规范》JGJ 57—2000《剧场建筑设计规范》四.消防国内标准规范:GBJ16-87(2001版) 《建筑设计防火规范》Gb50116-98 《火灾自动报警设计规范》GBJ50166-92 《火灾自动报警系统施工及验收规范》我只有92版的GB50045-95(2001版)《高层民用建筑设计防火规范》我的版本不对国际标准规范:五.综合布线(含网络设备,服务器,存储)国内标准规范:GBT—T—50311-2000 《建筑与建筑群综合布线工程系统设计规范》GBT—T-50312—2000 《建筑与建筑群综合布线系统工程验收规范》国际标准规范:ISO/IEC11801—95 《信息技术互联国际标准》ISO/IEC 11801;1995 《客户建筑物电缆通用敷设要求》ISO/IECll801 客户建筑通用布线系统信息技术国际标准EN50173 通用布线系统信息技术欧洲标准EIA/TIA568A 商务楼通信建筑布线标准EN55022/Class B (电磁兼客)标准EIA/TIA569 商务楼通信通道和空间标准EIA/TIA570 住宅及小型商业区综合布线标准EIA/TIATSB67 无屏蔽双绞布线系统现场测试传输性能规定TIA/EIA 568—B1 北美综合布线标准TIA/EIA 569 北美建筑通讯线路间距标准TIA/EIA606 北美商用建筑通讯基础结构管理规范TIA/EIATSB67 非屏蔽双绞线布线测试标准TIA/EIA607 北美商用建筑通讯接地要求ISO/IECll801 国际综合布线六类信道标准EN50173 欧洲大楼综合布线系统标准EMC 欧洲电磁兼容性标准ANSIFDDI 美国国家标准:分布式光纤数据接口IEEE 802。

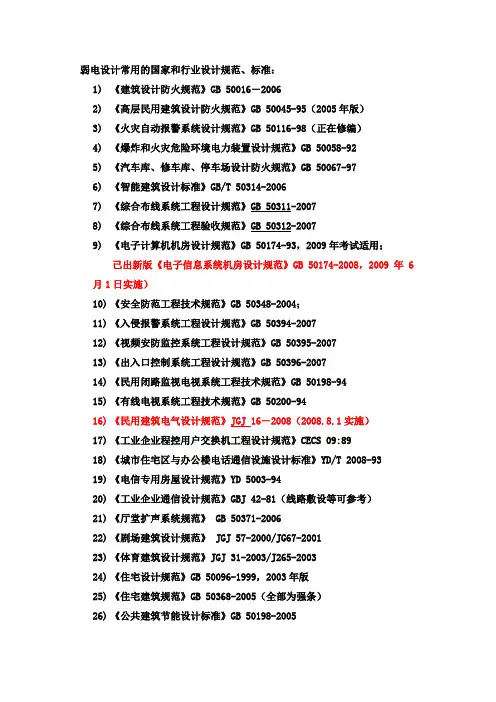

弱电设计常用的国家和行业设计规范、标准:1)《建筑设计防火规范》GB 50016-20062)《高层民用建筑设计防火规范》GB 50045-95(2005年版)3)《火灾自动报警系统设计规范》GB 50116-98(正在修编)4)《爆炸和火灾危险环境电力装置设计规范》GB 50058-925)《汽车库、修车库、停车场设计防火规范》GB 50067-976)《智能建筑设计标准》GB/T 50314-20067)《综合布线系统工程设计规范》GB 50311-20078)《综合布线系统工程验收规范》GB 50312-20079)《电子计算机机房设计规范》GB 50174-93,2009年考试适用;已出新版《电子信息系统机房设计规范》GB 50174-2008,2009年6月1日实施)10)《安全防范工程技术规范》GB 50348-2004;11)《入侵报警系统工程设计规范》GB 50394-200712)《视频安防监控系统工程设计规范》GB 50395-200713)《出入口控制系统工程设计规范》GB 50396-200714)《民用闭路监视电视系统工程技术规范》GB 50198-9415)《有线电视系统工程技术规范》GB 50200-9416)《民用建筑电气设计规范》JGJ 16-2008(2008.8.1实施)17)《工业企业程控用户交换机工程设计规范》CECS 09:8918)《城市住宅区与办公楼电话通信设施设计标准》YD/T 2008-9319)《电信专用房屋设计规范》YD 5003-9420)《工业企业通信设计规范》GBJ 42-81(线路敷设等可参考)21)《厅堂扩声系统规范》 GB 50371-200622)《剧场建筑设计规范》 JGJ 57-2000/JG67-200123)《体育建筑设计规范》JGJ 31-2003/J265-200324)《住宅设计规范》GB 50096-1999,2003年版25)《住宅建筑规范》GB 50368-2005(全部为强条)26)《公共建筑节能设计标准》GB 50198-200527)《城市道路和建筑物无障碍设计规程》JGJ 50-200128)《城市工程管线综合规划规范》GB 50289-9829)《建筑物防雷设计规范》GB 50057-94,2000年版30)《建筑物电子信息系统防雷技术规范》GB 50343-200431)《建筑照明设计标准》GB 50034-200432)《建筑电气工程施工质量验收规范》GB 50303-200233)《建筑智能化系统设计技术规程》DBJ 01-615-2003(北京市地方标准)四、参考的国家标准图及华北标准图1)《智能建筑弱电工程设计施工图集》97X700(正在修编)2)《安全防范系统设计与安装》06X5033)《移动通信室内信号覆盖系统》03X1024)《有线电视系统》03X401-25)《广播与扩声》03X301-16)《建筑智能化系统集成设计图集》03X801-17)《地下通信线缆安装》05X101-28)《体育建筑专用弱电系统设计安装》06X7019)《建筑设备监控》92DQ10-1(2006)(华北标准图、2006年修编版,含冰蓄冷、水源热泵等控制方式图)五、其它参考文献1)《建筑工程设计文件编制深度规定》建设部2008年版2)《全国民用建筑工程设计技术措施-电气》2003年版(正在修编)3)《北京市建筑设计技术细则》(北京建筑设计研究院主编,2005年版)4)《智能建筑设计技术》(第二版)华东建筑设计研究院编著六、弱电设计及制图中需注意的问题1.工程设计中应充分考虑电子信息技术的发展方向与趋势,在各个系统设置、设备选型、机房面积、弱电间面积、布线通路、外线管道等各个方面留有充分的发展余地。
弱电系统规范标准(以下标红色的没找到)弱电系统规范标准一.公用部分(如管线布置,防雷接地,室外施工,配电等)国内标准规范:JGJ/T16-92 《民用建筑电气设计规范》GB-50057-94,2000年版《建筑物防雷设计规范》GB50174-93 《电子计算机房设计规范》GBJ 65-83 工业与民用电力装置的接地设计规范GB50254-50259-96 《电气装置安装工程施工及验收规范》GB8898-97 《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》GB7450-87 《电子设备雷击保护导则》GB4943-95 《信息技术设备包括电气设备的安全》GB50303—2002 《建筑电气工程施工质量验收规范》GB/T50326-2001 建设工程项目管理规范GB/T50328-2001 建设工程文件归档管理规范国际标准规范:二.多个系统在一起的部分(如智能建筑设计标准等)国内标准规范:GB/T 50314-2000 《智能建筑设计标准》GB50339-2003 《智能建筑工程质量验收规范》国际标准规范:三.特殊情况标准规范:GB50058-92 《爆炸和火灾危险环境电力装置设计及验收规范》JGJ 57—2000 《剧场建筑设计规范》四.消防国内标准规范:GBJ16-87(2001版)《建筑设计防火规范》Gb50116-98 《火灾自动报警设计规范》GBJ50166-92 《火灾自动报警系统施工及验收规范》我只有92版的GB50045-95(2001版)《高层民用建筑设计防火规范》我的版本不对国际标准规范:五.综合布线(含网络设备,服务器,存储)国内标准规范:GBT-T-50311-2000 《建筑与建筑群综合布线工程系统设计规范》GBT-T-50312-2000 《建筑与建筑群综合布线系统工程验收规范》国际标准规范:国际标准都查不到ISO/IEC11801-95 《信息技术互联国际标准》ISO/IEC 11801;1995 《客户建筑物电缆通用敷设要求》ISO/IECll801 客户建筑通用布线系统信息技术国际标准EN50173 通用布线系统信息技术欧洲标准EIA/TIA568A 商务楼通信建筑布线标准EN55022/Class B (电磁兼客)标准EIA/TIA569 商务楼通信通道和空间标准EIA/TIA570 住宅及小型商业区综合布线标准EIA/TIATSB67 无屏蔽双绞布线系统现场测试传输性能规定TIA/EIA 568-B1 北美综合布线标准TIA/EIA 569 北美建筑通讯线路间距标准TIA/EIA606 北美商用建筑通讯基础结构管理规范TIA/EIATSB67 非屏蔽双绞线布线测试标准TIA/EIA607 北美商用建筑通讯接地要求ISO/IECll801 国际综合布线六类信道标准EN50173 欧洲大楼综合布线系统标准EMC 欧洲电磁兼容性标准ANSIFDDI 美国国家标准:分布式光纤数据接口IEEE 802.3 CSMA/CD接口方法IEEE 802.5 令牌环接口方法国际标准都没有找到六.安防国内标准规范:GB50348-2004 安全防范工程技术规范GT/76-94 《保安电视监控工程技术规范》GB50198-94 《民用闭路监视电视系统工程技术规范》《安全技术防范产品管理办法》GA/77-94 《入侵报警工程设计规范》GB 10408.1-89 入侵探测器通用技术条件GB 10408.2-89 超声波入侵探测器GB 10408.3-89 微波入侵探测器GB 10408.4-89 主动红外入侵探测器GB 10408.5-89 被动红外入侵探测器GA 308-2001 安全防范系统验收规则GB/T 15412-1994 应用电视摄像机云台通用技术条件GB/T 15465-1995 微光电视摄像机总技术条件GB/T 14858-1993 黑白监视器通用技术条件报警图像信号有线传输装置国际标准规范:七.线电视(含数字电视,电视标准,视频信号标准等)国内标准规范:GB50200-94 《有线电视和系统工程技术规范》(GB 6510-86)《30MHZ-1GHZ声音和电视信号的电缆分配系统》GY/T106-92 《有线电视广播系统技术规范》GBJ120-88 《工业企业共用无线电系统设计规范》GB11442-89 《卫星电视地球接收站通用技术条件》GB7401-87 《彩色电视图像质量主观评价方法》GB/T 10239-2003 彩色电视广播接收机通用规范GB/T 9383-1999 声音和电视广播接收机及有关设备抗扰度限GB/T 16463-1996 广播节目声音质量主观评价方法和技术指标要求GB/T 15381-1994 会议系统电及音频的性能要求GY/T135-1998 有线电视系统物理发泡聚乙稀绝缘同轴电缆入网技术条件和测量方法GB/T 6510-1996 电视和声音信号的电缆分配系统国际标准规范:八.广播(含会议,舞台,扩声,同声传译,投影仪等)国内标准规范:JG GYJ125 《厅堂扩声系统的声学特性指标要求》GB/T 4959-95 《厅堂扩声特性的测量方法》JGJ/57-2000 《剧场建筑设计规范》SJ2112-XX 《厅堂扩声系统设备互联的优选电气配接值》GB/T15381-94 《会议系统的电及其音频性能要求》GB/T14476-93 《客观评价厅堂语言可懂度的RASTI法》GBJ76-84 《厅堂混响时间测量规范》GB3241 《声和振动分析用1/1和1/3倍频程滤波器》GB3661 《测试电容传声器技术条件》GB3785 《声级计电声性能及测量方法》CYJ 《厅堂扩声系统声学特性指标》WH0301 《歌舞厅扩声系统的声学特性的测量方法》GB9003 《调音台基本特性测量方法》SS2112-82 《厅堂扩声系统设备互联的优选电气配接法》GB/T15381-94(国标报批稿)《会议系统的电及音频性能要求》GB/T15644-95 《视听系统设备互连用连接器的应用》GB/T15859-1995 《视听、视频和电视系统中设备互连的优选配接值》国际标准规范:ISO 2603 《同声传译室的一般特性和设备》ISO 4043 《同声传译室——移动式译音室的一般特性和设备》九.无线电(含无线传输)十.楼宇自控这部分都没找到BACnet标准l 附:·国际标准化组织ISO(International Standards Organization)·国际电子电器工程师协会IEEE(The Institute of Electrical and Electronic Engineer)·国际电工委员会·国际电信联盟ITU(International Telecommunication Union)·欧洲电信标准组织·电信工业协会TIA(Telecommunications Industries Association)·国际建筑工业咨询服务组织BICSI(Building Industry Consulting Service International)·国际电报电话咨询委员会CCITT(现为ITU,见后面)(International Consultative Committee for Telegraphy and Telephony)·绝缘电缆工程师协会ICEA·IEC(the International Electrmechanical Commission)·欧洲智能建筑组织EIBG(The European intelligent Building Group)·美国智能建筑学会AIBI(American Intelligent Building Institute)·美国国家标准协会ANSI(American National Standards Institute)·美国电子工业协会EIA(Electronics Industry Association)·全国电气制造商协会NEMA综合1:➢《智能建筑设计标准》(GB/T50314-2006)➢《综合布线系统工程设计规范》(GB 50311-2007)➢《综合布线系统工程验收规范》(GB 50312-2007)➢《建筑与建筑群综合布线工程系统设计规范》GB/T50311-2000➢《有线电视广播技术规范》(GY/T106-1999)➢《有线电视系统工程技术规范》(GB50200-94)➢《有线电视网络工程施工及验收规范》GY_5073-2005➢《有线数字电视系统技术要求和测量方法》GYT_221-2006_➢《会议电视系统工程设计规范》YD5032-2005➢《会议电视系统工程验收规范》YD5033-2004➢《安全防范工程技术规范》(GB 50348-2004)➢《视频安防监控系统工程设计规范》(GB 50395-2007)➢《入侵报警系统工程设计规范》(GB 50394-2007)➢《入侵报警系统技术要求》GA/T368—2001➢《出入口控制系统工程设计规范》(GB 50396-2007)➢《建筑物电子信息系统防雷技术规范》(GB 50343-2004)➢《电子信息系统机房施工及验收规范》GB_50462-2008➢《电子计算机房设计规范》(GB50174-2007)➢《智能建筑工程验收规范》(GB 50339-2003)➢《建筑电气工程施工质量验收规范》( GB50303-2002)➢《民用建筑电气设计规范》JGJ 16-2008➢《民用建筑设计通则》GB50352-2005➢《最新工程建设国家标准与工程建设强制性条文应用技术手册》2008➢《通信管道与通道工程设计规范》(GB 50373-2006)➢《通信管道工程施工及验收规范》(GB 50374-2006)➢《厅堂扩声系统设计规范》(GB 50371-2006)➢《电气工程施工质量验收规范试验方法》(GB50303-2002)➢《火灾自动报警系统设计规范》(GB 50116—98)➢《高层民用建筑设计防火规范》(GB50045-95)➢《建筑设计防火规范》GB50016—2006➢《建筑物防雷设计规范》GB 50057-1994(2000)➢《LED显示屏通用规范》(SJ/T11141-1997)➢《锅炉房设计规定》(GB50041-96)➢《商用建筑线缆标准》( EIA/TIA—568A)➢《中国采暖通风与空气调节设计规范》(GB 50019-2003)➢《电气装置安装工程接地施工及验收规范》(GB50169-2006)➢《自动化仪表工程施工及验收规范》GB50093-2002➢《低压配电设计规范》(GB50054-95)➢《汽车库、修车库、停车场设计防火规范》(GB50067-97)➢《信息技术设备包括电气设备的安全》(GB4943-2001)➢《30MHz~1GHz声音和电视信号电缆分配系统》GB6510-84➢《视频显示系统工程技术规范》(GB50464-2008)➢《综合医院建筑设计规范》(2004版修编征求意见稿)其他有关国家和行业现行的设计、施工与验收规范、标准。
弱电系统规范标准(以下标红色的没找到)弱电系统规范标准一.公用部分(如管线布置,防雷接地,室外施工,配电等)国内标准规范:JGJ/T16-92 《民用建筑电气设计规范》GB-50057-94,2000年版《建筑物防雷设计规范》GB50174-93 《电子计算机房设计规范》GBJ 65-83 工业与民用电力装置的接地设计规范GB50254-50259-96 《电气装置安装工程施工及验收规范》GB8898-97 《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》GB7450-87 《电子设备雷击保护导则》GB4943-95 《信息技术设备包括电气设备的安全》GB50303—2002 《建筑电气工程施工质量验收规范》GB/T50326-2001 建设工程项目管理规范GB/T50328-2001 建设工程文件归档管理规范国际标准规范:二.多个系统在一起的部分(如智能建筑设计标准等)国内标准规范:GB/T 50314-2000 《智能建筑设计标准》GB50339-2003 《智能建筑工程质量验收规范》国际标准规范:三.特殊情况标准规范:GB50058-92 《爆炸和火灾危险环境电力装置设计及验收规范》JGJ 57—2000 《剧场建筑设计规范》四.消防国内标准规范:GBJ16-87(2001版)《建筑设计防火规范》Gb50116-98 《火灾自动报警设计规范》GBJ50166-92 《火灾自动报警系统施工及验收规范》我只有92版的GB50045-95(2001版)《高层民用建筑设计防火规范》我的版本不对国际标准规范:五.综合布线(含网络设备,服务器,存储)国内标准规范:GBT-T-50311-2000《建筑与建筑群综合布线工程系统设计规范》GBT-T-50312-2000 《建筑与建筑群综合布线系统工程验收规范》国际标准规范:国际标准都查不到ISO/IEC11801-95 《信息技术互联国际标准》ISO/IEC 11801;1995 《客户建筑物电缆通用敷设要求》ISO/IECll801 客户建筑通用布线系统信息技术国际标准EN50173 通用布线系统信息技术欧洲标准EIA/TIA568A 商务楼通信建筑布线标准EN55022/Class B (电磁兼客)标准EIA/TIA569 商务楼通信通道和空间标准EIA/TIA570 住宅及小型商业区综合布线标准EIA/TIATSB67 无屏蔽双绞布线系统现场测试传输性能规定TIA/EIA 568-B1 北美综合布线标准TIA/EIA 569 北美建筑通讯线路间距标准TIA/EIA606 北美商用建筑通讯基础结构管理规范TIA/EIATSB67 非屏蔽双绞线布线测试标准TIA/EIA607 北美商用建筑通讯接地要求ISO/IECll801 国际综合布线六类信道标准EN50173 欧洲大楼综合布线系统标准EMC 欧洲电磁兼容性标准ANSIFDDI 美国国家标准:分布式光纤数据接口IEEE 802.3 CSMA/CD接口方法IEEE 802.5 令牌环接口方法国际标准都没有找到六.安防国内标准规范:GB50348-2004 安全防范工程技术规范GT/76-94 《保安电视监控工程技术规范》GB50198-94 《民用闭路监视电视系统工程技术规范》《安全技术防范产品管理办法》GA/77-94 《入侵报警工程设计规范》GB 10408.1-89 入侵探测器通用技术条件GB 10408.2-89 超声波入侵探测器GB 10408.3-89 微波入侵探测器GB 10408.4-89 主动红外入侵探测器GB 10408.5-89 被动红外入侵探测器GB 10408.6-89 微波和被动红外复合入侵探测器GB 10409-89防盗保险柜GB 12662-90 爆炸物销毁器技术条件GB 12663-90 防盗报警控制器通用技术条件GB 12664-90 便携式X射线安全检查设备技术条件GB 12899-91 手持式金属探测器技术条件GA/T 2-91 汽车防盗报警器通用技术条件GA/T 3-91 便携式防盗安全箱GA 25-92 防盗安全门通用技术条件GA/T 45-93 警用摄象机与镜头连接GA 60-93 便携式炸药检测箱技术条件GA/T 70-94 安全防范工程费用概预算编制方法GA/T 71-94 机械钟控定时引爆装置探测器GA/T 72-94 楼寓对讲电控防盗门通用技术条件GA/T 73-94 机械防盗锁GA/T 74-94 安全防范系统通用图形符号GA/T 75-94 安全防范工程程序与要求GB 10408.7-1996 超声和被动红外复合入侵探测器GB/T 10408.8-1997 振动入侵探测器GB15207-94 视频入侵报警器GB15208-94 微剂量X射线安全检查设备GB15209-94 磁开关入侵探测器GB15210-94 通过式金属探测门通用技术条件GB/T 15211-94 报警系统环境实验GB 15407-94 遮挡式微波入侵探测器技术要求和实验方法GB/T 15408-94 报警系统电源装置、测试方法和性能规范GB/T 16571-1996 文物系统博物馆安全防范工程设计规范GB/T 16572-1996 防盗报警中心控制台GB/T 16576-1996 银行营业场所安全防范工程设计规范GB/T 16577-1996 报警图象信号有线传输装置GB 16796-1997 安全防范报警设备安全要求和实验方法GA 141-1996 警用防弹衣通用技术条件GA/T 142-1996 排爆机器人通用技术条件GA/T 143-1996 金库门通用技术条件GA 165-1997 防弹复合玻璃GA 166-1997 防盗保险箱GA 308-2001 安全防范系统验收规则GB/T 15412-1994应用电视摄像机云台通用技术条件GB/T 15465-1995 微光电视摄像机总技术条件GB/T 14858-1993 黑白监视器通用技术条件报警图像信号有线传输装置国际标准规范:七.线电视(含数字电视,电视标准,视频信号标准等)国内标准规范:GB50200-94 《有线电视和系统工程技术规范》(GB 6510-86)《30MHZ-1GHZ声音和电视信号的电缆分配系统》GY/T106-92 《有线电视广播系统技术规范》GBJ120-88 《工业企业共用无线电系统设计规范》GB11442-89 《卫星电视地球接收站通用技术条件》GB7401-87 《彩色电视图像质量主观评价方法》GB/T 10239-2003 彩色电视广播接收机通用规范GB/T 9383-1999 声音和电视广播接收机及有关设备抗扰度限GB/T 16463-1996 广播节目声音质量主观评价方法和技术指标要求GB/T 15381-1994 会议系统电及音频的性能要求GY/T135-1998 有线电视系统物理发泡聚乙稀绝缘同轴电缆入网技术条件和测量方法GB/T 6510-1996 电视和声音信号的电缆分配系统国际标准规范:八.广播(含会议,舞台,扩声,同声传译,投影仪等)国内标准规范:JG GYJ125 《厅堂扩声系统的声学特性指标要求》GB/T 4959-95 《厅堂扩声特性的测量方法》JGJ/57-2000 《剧场建筑设计规范》SJ2112-XX 《厅堂扩声系统设备互联的优选电气配接值》GB/T15381-94 《会议系统的电及其音频性能要求》GB/T14476-93 《客观评价厅堂语言可懂度的RASTI法》GBJ76-84 《厅堂混响时间测量规范》GB3241 《声和振动分析用1/1和1/3倍频程滤波器》GB3661 《测试电容传声器技术条件》GB3785 《声级计电声性能及测量方法》CYJ 《厅堂扩声系统声学特性指标》WH0301 《歌舞厅扩声系统的声学特性的测量方法》GB9003 《调音台基本特性测量方法》SS2112-82《厅堂扩声系统设备互联的优选电气配接法》GB/T15381-94(国标报批稿)《会议系统的电及音频性能要求》GB/T15644-95 《视听系统设备互连用连接器的应用》GB/T15859-1995 《视听、视频和电视系统中设备互连的优选配接值》国际标准规范:ISO 2603 《同声传译室的一般特性和设备》ISO 4043 《同声传译室——移动式译音室的一般特性和设备》九.无线电(含无线传输)十.楼宇自控这部分都没找到BACnet标准l 附:·国际标准化组织ISO(International Standards Organization)·国际电子电器工程师协会IEEE(The Institute of Electrical and Electronic Engineer)·国际电工委员会·国际电信联盟ITU(International Telecommunication Union)·欧洲电信标准组织·电信工业协会TIA(Telecommunications Industries Association)·国际建筑工业咨询服务组织BICSI(Building Industry Consulting Service International)·国际电报电话咨询委员会CCITT(现为ITU,见后面)(International Consultative Committee for Telegraphy and Telephony)·绝缘电缆工程师协会ICEA·IEC(the International Electrmechanical Commission)·欧洲智能建筑组织EIBG(The European intelligent Building Group)·美国智能建筑学会AIBI(American Intelligent Building Institute)·美国国家标准协会ANSI(American National Standards Institute)·美国电子工业协会EIA(Electronics Industry Association)·全国电气制造商协会NEMA综合1:➢《智能建筑设计标准》(GB/T50314-2006)➢《综合布线系统工程设计规范》(GB 50311-2007)➢《综合布线系统工程验收规范》(GB 50312-2007)➢《建筑与建筑群综合布线工程系统设计规范》GB/T50311-2000➢《有线电视广播技术规范》(GY/T106-1999)➢《有线电视系统工程技术规范》(GB50200-94)➢《有线电视网络工程施工及验收规范》GY_5073-2005➢《有线数字电视系统技术要求和测量方法》GYT_221-2006_➢《会议电视系统工程设计规范》YD5032-2005➢《会议电视系统工程验收规范》YD5033-2004➢《安全防范工程技术规范》(GB 50348-2004)➢《视频安防监控系统工程设计规范》(GB 50395-2007)➢《入侵报警系统工程设计规范》(GB 50394-2007)➢《入侵报警系统技术要求》GA/T368—2001➢《出入口控制系统工程设计规范》(GB 50396-2007)➢《建筑物电子信息系统防雷技术规范》(GB 50343-2004)➢《电子信息系统机房施工及验收规范》GB_50462-2008➢《电子计算机房设计规范》(GB50174-2007)➢《智能建筑工程验收规范》(GB 50339-2003)➢《建筑电气工程施工质量验收规范》( GB50303-2002)➢《民用建筑电气设计规范》JGJ 16-2008➢《民用建筑设计通则》GB50352-2005➢《最新工程建设国家标准与工程建设强制性条文应用技术手册》2008➢《通信管道与通道工程设计规范》(GB 50373-2006)➢《通信管道工程施工及验收规范》(GB 50374-2006)➢《厅堂扩声系统设计规范》(GB 50371-2006)➢《电气工程施工质量验收规范试验方法》(GB50303-2002)➢《火灾自动报警系统设计规范》(GB 50116—98)➢《高层民用建筑设计防火规范》(GB50045-95)➢《建筑设计防火规范》GB50016—2006➢《建筑物防雷设计规范》GB 50057-1994(2000)➢《LED显示屏通用规范》(SJ/T11141-1997)➢《锅炉房设计规定》(GB50041-96)➢《商用建筑线缆标准》( EIA/TIA—568A)➢《中国采暖通风与空气调节设计规范》(GB 50019-2003)➢《电气装置安装工程接地施工及验收规范》(GB50169-2006)➢《自动化仪表工程施工及验收规范》GB50093-2002➢《低压配电设计规范》(GB50054-95)➢《汽车库、修车库、停车场设计防火规范》(GB50067-97)➢《信息技术设备包括电气设备的安全》(GB4943-2001)➢《30MHz~1GHz声音和电视信号电缆分配系统》GB6510-84➢《视频显示系统工程技术规范》(GB50464-2008)➢《综合医院建筑设计规范》(2004版修编征求意见稿)其他有关国家和行业现行的设计、施工与验收规范、标准。
弱电系统规标准(以下标红色的没找到)弱电系统规标准一.公用部分(如管线布置,防雷接地,室外施工,配电等)国标准规:JGJ/T16-92《民用建筑电气设计规》GB-50057-94,2000年版《建筑物防雷设计规》GB50174-93《电子计算机房设计规》GBJ 65-83工业与民用电力装置的接地设计规GB50254-50259-96《电气装置安装工程施工及验收规》GB8898-97《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》GB7450-87《电子设备雷击保护导则》GB4943-95《信息技术设备包括电气设备的安全》GB50303—2002《建筑电气工程施工质量验收规》GB/T50326-2001建设工程项目管理规GB/T50328-2001建设工程文件归档管理规国际标准规:二.多个系统在一起的部分(如智能建筑设计标准等)国标准规:GB/T 50314-2000《智能建筑设计标准》GB50339-2003《智能建筑工程质量验收规》国际标准规:三.特殊情况标准规:GB50058-92《爆炸和火灾危险环境电力装置设计及验收规》JGJ57—2000 《剧场建筑设计规》四.消防国标准规:GBJ16-87(2001版)《建筑设计防火规》Gb50116-98《火灾自动报警设计规》GBJ50166-92《火灾自动报警系统施工及验收规》我只有92版的GB50045-95(2001版)《高层民用建筑设计防火规》我的版本不对国际标准规:五.综合布线(含网络设备,服务器,存储)国标准规:GBT-T-50311-2000《建筑与建筑群综合布线工程系统设计规》GBT-T-50312-2000《建筑与建筑群综合布线系统工程验收规》国际标准规:国际标准都查不到ISO/IEC11801-95《信息技术互联国际标准》ISO/IEC 11801;1995 《客户建筑物电缆通用敷设要求》ISO/IECll801客户建筑通用布线系统信息技术国际标准EN50173通用布线系统信息技术欧洲标准EIA/TIA568A商务楼通信建筑布线标准EN55022/Class B(电磁兼客)标准EIA/TIA569商务楼通信通道和空间标准EIA/TIA570住宅及小型商业区综合布线标准EIA/TIATSB67无屏蔽双绞布线系统现场测试传输性能规定TIA/EIA 568-B1北美综合布线标准TIA/EIA 569北美建筑通讯线路间距标准TIA/EIA606北美商用建筑通讯基础结构管理规TIA/EIATSB67非屏蔽双绞线布线测试标准TIA/EIA607北美商用建筑通讯接地要求ISO/IECll801国际综合布线六类信道标准EN50173欧洲大楼综合布线系统标准EMC欧洲电磁兼容性标准ANSIFDDI美国标准:分布式光纤数据接口IEEE 802.3CSMA/CD接口方法IEEE 802.5令牌环接口方法国际标准都没有找到六.安防国标准规:GB50348-2004 安全防工程技术规GT/76-94《保安电视监控工程技术规》GB50198-94《民用闭路监视电视系统工程技术规》《安全技术防产品管理办法》GA/77-94《入侵报警工程设计规》GB 10408.1-89入侵探测器通用技术条件GB 10408.2-89超声波入侵探测器GB 10408.3-89微波入侵探测器GB 10408.4-89主动红外入侵探测器GB 10408.5-89被动红外入侵探测器GB 10408.6-89微波和被动红外复合入侵探测器GB 10409-89防盗保险柜GB 12662-90爆炸物销毁器技术条件GB 12663-90防盗报警控制器通用技术条件GB 12664-90便携式X射线安全检查设备技术条件GB 12899-91手持式金属探测器技术条件GA/T 2-91汽车防盗报警器通用技术条件GA/T 3-91便携式防盗安全箱GA 25-92防盗安全门通用技术条件GA/T 45-93警用摄象机与镜头连接GA 60-93便携式炸药检测箱技术条件GA/T 70-94安全防工程费用概预算编制方法GA/T 71-94机械钟控定时引爆装置探测器GA/T 72-94楼寓对讲电控防盗门通用技术条件GA/T 73-94机械防盗锁GA/T 74-94安全防系统通用图形符号GA/T 75-94安全防工程程序与要求GB 10408.7-1996超声和被动红外复合入侵探测器GB/T 10408.8-1997振动入侵探测器GB15207-94视频入侵报警器GB15208-94微剂量X射线安全检查设备GB15209-94磁开关入侵探测器GB15210-94通过式金属探测门通用技术条件GB/T 15211-94报警系统环境实验GB 15407-94遮挡式微波入侵探测器技术要求和实验方法GB/T 15408-94报警系统电源装置、测试方法和性能规GB/T 16571-1996文物系统博物馆安全防工程设计规GB/T 16572-1996防盗报警中心控制台GB/T 16576-1996银行营业场所安全防工程设计规GB/T 16577-1996报警图象信号有线传输装置GB 16796-1997安全防报警设备安全要求和实验方法GA 141-1996警用防弹衣通用技术条件GA/T 142-1996排爆机器人通用技术条件GA/T 143-1996金库门通用技术条件GA 165-1997防弹复合玻璃GA 166-1997防盗保险箱GA308-2001安全防系统验收规则GB/T 15412-1994应用电视摄像机云台通用技术条件GB/T 15465-1995微光电视摄像机总技术条件GB/T 14858-1993黑白监视器通用技术条件报警图像信号有线传输装置国际标准规:七.线电视(含数字电视,电视标准,视频信号标准等)国标准规:GB50200-94《有线电视和系统工程技术规》(GB 6510-86)《30MHZ-1GHZ声音和电视信号的电缆分配系统》GY/T106-92《有线电视广播系统技术规》GBJ120-88《工业企业共用无线电系统设计规》GB11442-89《卫星电视地球接收站通用技术条件》GB7401-87《彩色电视图像质量主观评价方法》GB/T 10239-2003彩色电视广播接收机通用规GB/T 9383-1999声音和电视广播接收机及有关设备抗扰度限GB/T 16463-1996广播节目声音质量主观评价方法和技术指标要求GB/T 15381-1994会议系统电及音频的性能要求GY/T135-1998有线电视系统物理发泡聚乙稀绝缘同轴电缆入网技术条件和测量方法GB/T 6510-1996电视和声音信号的电缆分配系统国际标准规:八.广播(含会议,舞台,扩声,同声传译,投影仪等)国标准规:JG GYJ125《厅堂扩声系统的声学特性指标要求》GB/T 4959-95《厅堂扩声特性的测量方法》JGJ/57-2000《剧场建筑设计规》SJ2112-XX《厅堂扩声系统设备互联的优选电气配接值》GB/T15381-94《会议系统的电及其音频性能要求》GB/T14476-93《客观评价厅堂语言可懂度的RASTI法》GBJ76-84《厅堂混响时间测量规》GB3241《声和振动分析用1/1和1/3倍频程滤波器》GB3661《测试电容传声器技术条件》GB3785《声级计电声性能及测量方法》CYJ《厅堂扩声系统声学特性指标》WH0301《歌舞厅扩声系统的声学特性的测量方法》GB9003《调音台基本特性测量方法》SS2112-82《厅堂扩声系统设备互联的优选电气配接法》GB/T15381-94(国标报批稿)《会议系统的电及音频性能要求》GB/T15644-95《视听系统设备互连用连接器的应用》GB/T15859-1995《视听、视频和电视系统中设备互连的优选配接值》国际标准规:ISO 2603《同声传译室的一般特性和设备》ISO 4043《同声传译室——移动式译音室的一般特性和设备》九.无线电(含无线传输)十.楼宇自控这部分都没找到BACnet标准l附:·国际标准化组织ISO(International Standards Organization)·国际电子电器工程师协会IEEE(The Institute of Electrical and Electronic Engineer)·国际电工委员会·国际电信联盟ITU(International Telecommunication Union)·欧洲电信标准组织·电信工业协会TIA(Telecommunications Industries Association)·国际建筑工业咨询服务组织BICSI(Building Industry Consulting Service International)·国际电报咨询委员会CCITT(现为ITU,见后面)(International Consultative Committee for Telegraphy and Telephony)·绝缘电缆工程师协会ICEA·IEC(the International Electrmechanical Commission)·欧洲智能建筑组织EIBG(The European intelligent Building Group)·美国智能建筑学会AIBI(American Intelligent Building Institute)·美国标准协会ANSI(American National Standards Institute)·美国电子工业协会EIA(Electronics Industry Association)·全国电气制造商协会NEMA综合1:➢《智能建筑设计标准》(GB/T50314-2006)➢《综合布线系统工程设计规》(GB 50311-2007)➢《综合布线系统工程验收规》(GB 50312-2007)➢《建筑与建筑群综合布线工程系统设计规》GB/T50311-2000 ➢《有线电视广播技术规》(GY/T106-1999)➢《有线电视系统工程技术规》(GB50200-94)➢《有线电视网络工程施工及验收规》GY_5073-2005➢《有线数字电视系统技术要求和测量方法》GYT_221-2006_➢《会议电视系统工程设计规》YD5032-2005➢《会议电视系统工程验收规》YD5033-2004➢《安全防工程技术规》(GB 50348-2004)➢《视频安防监控系统工程设计规》(GB 50395-2007)➢《入侵报警系统工程设计规》(GB 50394-2007)➢《入侵报警系统技术要求》GA/T368—2001➢《出入口控制系统工程设计规》(GB 50396-2007)➢《建筑物电子信息系统防雷技术规》(GB 50343-2004)➢《电子信息系统机房施工及验收规》GB_50462-2008➢《电子计算机房设计规》(GB50174-2007)➢《智能建筑工程验收规》(GB 50339-2003)➢《建筑电气工程施工质量验收规》(GB50303-2002)➢《民用建筑电气设计规》JGJ 16-2008➢《民用建筑设计通则》GB50352-2005➢《最新工程建设标准与工程建设强制性条文应用技术手册》2008 ➢《通信管道与通道工程设计规》(GB 50373-2006)➢《通信管道工程施工及验收规》(GB 50374-2006)➢《厅堂扩声系统设计规》(GB 50371-2006)➢《电气工程施工质量验收规试验方法》(GB50303-2002)➢《火灾自动报警系统设计规》(GB 50116—98)➢《高层民用建筑设计防火规》(GB50045-95)➢《建筑设计防火规》GB50016—2006➢《建筑物防雷设计规》GB 50057-1994(2000)➢《LED显示屏通用规》(SJ/T11141-1997)➢《锅炉房设计规定》(GB50041-96)➢《商用建筑线缆标准》( EIA/TIA—568A)➢《中暖通风与空气调节设计规》(GB 50019-2003)➢《电气装置安装工程接地施工及验收规》(GB50169-2006)➢《自动化仪表工程施工及验收规》GB50093-2002➢《低压配电设计规》(GB50054-95)➢《汽车库、修车库、停车场设计防火规》(GB50067-97)➢《信息技术设备包括电气设备的安全》(GB4943-2001)➢《30MHz~1GHz声音和电视信号电缆分配系统》GB6510-84 ➢《视频显示系统工程技术规》(GB50464-2008)➢《综合医院建筑设计规》(2004版修编征求意见稿)其他有关和行业现行的设计、施工与验收规、标准。
前言:弱电制图也有标准,不知道你了解多少?和薛哥一起学习一些必要的制图规范吧正文:一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时,图框与纸型选择如下:(1-1图)2、规划设计建筑图及建筑面积超过5000m2时,采用A0纸型及设计图框。
3、制图比例如下:(1-2图)4、设计总说明、各专业系统图统一使用A3图框,图纸目录或专业区分时统一采用A4图框。
1、图框根据图纸比例或要求,图框缩放以比例大小缩放。
工程图纸尺寸表(单位:毫米)(1-3图)工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定,一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下,应选择合适的图纸幅面,使图纸大小适中,与表述对象的规模大小、复杂程度相称。
二、图线1、根据设计专业的不同,设计时根据不同专业设置线形的粗细,具体分布如下:(2-1图)2、由甲方提供或设计所提供的图纸,根据需要提出相应的建筑框架,框架颜色统一更改为9号或7号(白色)颜色,其余不需要的图层一律删除。
3、设置时,统一采用粗线、中粗线和细线的宽度比率为4:2:1的制图方式。
4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线,一般用图如下:图纸设计线型(2-2图)工程设计图中通常只选用两种宽度的图线,粗线宽度为细线宽度的两倍。
对复杂的图也可采用粗、中、细三种线宽,线的宽度按2的倍数依次递增。
图线宽度一般从以下系列中选用:0.25、0.35、0.5、0.7、1.0、1.4毫米。
当需要区分新旧内容时,粗线表示新建、细线表示原有设施、虚线表示规划预留部分。
三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图;2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作;3、工程设计图中的文字等应排列整齐、间隔均匀。
其书写位置应根据图面妥善安排,文字多时宜放在图的下面或右侧。
精心整理弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时,图框与A4图框。
一选择合适的图纸幅面,使图纸大小适中,与表述对象的规模大小、复杂程度相称。
二、图线2、由甲方提供或设计所提供的图纸,根据需要提出相应的建筑框架,框架颜色统一更改为9号或7号(白色)颜色,其余不需要的图层一律删除。
3、设置时,统一采用粗线、中粗线和细线的宽度比率为4:2:1的制图方式。
4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线,一般用图如下:、5、图纸设计过程中,如下列情况必须添加索引线说明:1)敷设管、桥架的规格大小时;2)当管线穿墙时,注明穿墙空洞;3)当楼层线缆越层时,注明方向并制作相应的箭头标明上引或下引;4)当管、或桥架内部敷设多条或多种线缆时,注明线缆数量或规格;5)当制作细部或安装大样图纸时,注明各各部位的材料名称;6、索引注明文字大小与设计说明文字大小统一,索引线箭头及文字根据标注的大小统一,索引采用箭头及小点为准。
添加索引线时一般采用斜45度角,如空间限制或图纸内容较多时,可根据空间调整;剖面或立面索引线统一采用水平或垂直的表示方式。
7、工程设计图中的尺寸单位,除标高和管线长度以米为单位外,其他尺寸均以毫米为单位。
按此原则标注的尺寸可不加注单位的文字符号。
尺寸数值应顺着尺寸线方向写并符合视图方向,数值的高度方向应和尺寸线垂直。
四、标注1、根据设计要求,室内图纸标注以毫米为单位,室外规划图纸以米为单位。
2、建筑图纸标注以四部分组成:段长标注、轴段长标注、轴号、总长标注。
标注字体一般以“仿宋体”为主。
3412341)2)3)4)5)45度,垂567、图例说明中备注部分注明使用材料型号的同时注明管线安装的表示方式,管线安装位置表示方式如下:8、工程设计图纸图面应布局合理、排列均匀、轮廓清晰和便于识别,并正确使用国标和行标规定的及本地区习惯性的图形符号。
弱电智能化设计制图规范1.总则1.1、目的1.1.1规范化-- 有效提高设计制图的工作质量;1.1.2标准化-- 提高设计制图的工作效率;1.2、适用范围1.2.1 本规范适用于我公司所有工程项目的工程制图。
1.2.2 本规范所指施工图纸为:平面图、系统图及大样图等。
1.3、工作风格1.3.1 本规范为公司绘图表达的风格的统一,不提倡个人绘图表达风格。
工程制图严格遵照国家有关建筑制图规范制图,制图的表达应清晰、完整、所有图面的表达方式均保持一致。
1.3. 2 统一采用天正电气绘图。
1.4、依据1.4.1 本规范的基本依据是GB/T50001 ------ 2001 《房屋建筑制图统一标准》。
2.图纸排序2.1 施工图编排顺序:1、图纸目录2、设计说明及图例3、系统图4、平面图5、大样图3.图层3. 1采用图层的目的是用于组织、管理和交换CAD图形的实体数据以及控制实体的屏幕显示和打印输出。
图层具有颜色、线形、状态等属性。
3. 2 建立“背景”层,颜色8号(灰度色),将原建筑平面图移至该层,删除/ 关闭无用图层;建立“参照”层,颜色 5 号(蓝色),将有用的原设计管线和设备移至该层;建立“ EQUIP-安防、EQUIP-广播、EQUIP-楼控、EQUIP-通讯、EQUIP-电视”等设备层,颜色根据“设计制图图例(2013)”,弱电设备应定制成块;建立“ DIM-安防、DIM-广播、DIM-楼控、DIM-通讯、DIM-电视”等标注层,颜色根据“设计制图图例(2013)”,此层为管线标注;建立“ TEL_TEXT层,此层为其它说明;4. 图式4. 1 图纸幅面:平面图图纸图幅以A0 A1、A2图纸为主,系统图纸图幅以A3图纸为主。
4. 2 图纸尺寸规格(表2)图纸种类图纸宽度(mm)图纸高度(mm)备注A0 1189X841A1 841X594A2 594X420A3 420X297A4 297X210主要用于目录、大样、变更等4. 3特殊需要可采用按长边1/8模数加长尺寸(按房屋建筑制图统一标准)。
完美家庭弱电布线工程-家庭弱电连接示意图(适用于强电与弱电改造)弱电布线施工规范与工艺(适用于强电与弱电改造)一、一般规定1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电;大功率家电设备应独立配线安装插座。
3 、配线时,相线与零线的颜色应不同;同一住宅相线( L )颜色应统一,零线( N )宜用蓝色,保护线( PE )必须用黄绿双色线。
4 、导线间和导线对地间电阻必须大于 0.5M Ω。
5 、各弱电子系统均用星型结构。
6 、进线穿线管 2~3 根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管(穿线管)应采用钢管或阻燃硬质聚氯乙烯管(硬质 PVC 管)。
7 、直线管的管径利用率应为 50%~60% ,弯管的管径利用率应为 40%~50% 。
8 、所布线路上存在局部干扰源,且不能满足最小净距离要求时,应采用钢管。
9 、暗管直线敷设长度超过 30 米时,中间应加装过线盒。
10 、暗管必须弯曲敷设时,其路由长度应≤ 15 米,且该段内不得有 S 弯。
连续弯曲超过 2 次时,应加装过线盒。
所有转弯处均用弯管器完成,为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
11 、暗管弯曲半径不得小于该管外径的 6~10 倍。
12 、在暗管孔内不得有各种线缆接头。
13 、电源线配线时,所用导线截面积应满足用电设备最大输出功率。
14 、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm ,交 * 距离不应小于100mm 。
15 、穿入配管导线的接头应设在接线盒内,接头搭接牢固,涮锡并用绝缘带包缠应均匀紧密。
16 、暗盒均应该加装螺接以保护线路。
家庭弱电连接示意图二、主要材料质量要求1 、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
① 电源线:根据国家标准,单个电器支线、开关线用标准 1.5 平方毫米线,主线用标准2.5 平方毫米线;空调插座用 4 毫米平方线;② 背景音乐线:标准 2 × 0.3 平方毫米线③ 环绕音响线:标准 100-300 芯无氧铜④ 视频线:标准 AV 影音共享线⑤ 网络线:超五类 UTP 双绞线⑥ 有线电视线:宽带同轴电缆2 、电器、电料的包装应完好,材料外观不应有破损,附件、备件应齐全。
前言:弱电系统一般制图标准,可以参考一下,提升自己的设计水平,值得收藏正文:一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时,图框与纸型选择如下:(1-1图)2、规划设计建筑图及建筑面积超过5000m2时,采用A0纸型及设计图框。
3、制图比例如下:(1-2图)4、设计总说明、各专业系统图统一使用A3图框,图纸目录或专业区分时统一采用A4图框。
5、图框根据图纸比例或要求,图框缩放以比例大小缩放。
工程图纸尺寸表(单位:毫米)(1-3图)工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定,一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下,应选择合适的图纸幅面,使图纸大小适中,与表述对象的规模大小、复杂程度相称。
二、图线1、根据设计专业的不同,设计时根据不同专业设置线形的粗细,具体分布如下:专业颜色选择颜色色号线形笔号(b)综合布线红色1号0.18背景音乐品红6号0.15监控报警绿色3号0.20有线电视黄色2号0.12楼宇监控青色4号0.14强电配线蓝色5号0.16建筑框架白色/灰白7号/9号0.25/0.12建筑标注灰色8号0.10内部布置/外景250号/11号0.05(2-1图)2、由甲方提供或设计所提供的图纸,根据需要提出相应的建筑框架,框架颜色统一更改为9号或7号(白色)颜色,其余不需要的图层一律删除。
3、设置时,统一采用粗线、中粗线和细线的宽度比率为4:2:1的制图方式。
4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线,一般用图如下:图纸设计线型(2-2图)工程设计图中通常只选用两种宽度的图线,粗线宽度为细线宽度的两倍。
对复杂的图也可采用粗、中、细三种线宽,线的宽度按2的倍数依次递增。
图线宽度一般从以下系列中选用:0.25、0.35、0.5、0.7、1.0、1.4毫米。
