第一章.地图的基本知识地图的基本特性:可量测性;直观性;一览性地图:根据一定的数学法则将地球上的自然和人文现象,使用地图语言,通过制图综合,缩小反映在平面上,反映各种现象的空间分布、组合、联系、数量和质量特征及其在时间中的发展变化.数字地图:具有确定坐标和属性特征,按特殊数学法则构成的地理现象离散数据的有序组合。
电子地图:数字地图经过可视化处理在屏幕上显示出来的地图。
地图按内容分类:普通地图、专题地图国家基本比例尺地图:1:5千、1:1万、1:2.5万、1:5万、1:10万、1:25万、1:50万、1:100万,共8中比例尺的普通地图。
地图内容:数学基础、地理要素、整饰要素地图的成图方法:实测成图、编绘成图计算机制图的基本过程及内容:地图设计、数据输入、数据处理、图形输出第三章.地图投影的基本理论一. 地图投影变形表现在哪几个方面?为什么说长度变形是主要变形?答:(1)长度变形面积变形角度变形(2)由于地图投影上各点是变形时不相同的,我们先从普通的意义上来研究某一点上变形变化的特点,再深入研究不同点上的变形变化规律,便不难掌握整个投影的变化规律。
各种变形(面积、角度等)均可用长度变形来表示,因此长度变形时各种变形的基础.二.什么是长度比、长度变形?什么是面积比和面积变形?什么是角度变形?答:长度比(u):地面上微分线段投影后长度ds`与它固有长度ds之比值。
公式u=ds`/ds 长度变形:长度比与1的差值。
公式Vp=u-1面积比(p):地面上微分面积投影后的大小dF`与它固有面积dF的比值。
公式P=dF`/dF 面积变形:面积比与1的差值。
公式:vp=P-1角度变形:某一角度投影后角值B`与它在地面上的固有角值B之间之差的绝对值.三.。
地图投影是如何进行分类的?答:(1)按变形性质分类:等角等面积任意(2)按投影方式分类:几何投影:A。
按辅助投影面类型分:方位圆柱圆锥B.按辅助投影面和地球的位置关系分:正轴横轴斜轴条件投影:条件投影式在几何投影的基础之上,根据某些条件按数学法则加以改造形成的.分为方位投影圆柱投影圆锥投影多圆锥投影伪方位投影伪圆柱投影伪圆锥投影四。
新编地图学教程电子教案第一章:地图学概述1.1 地图的定义与功能讲解地图的定义介绍地图的功能1.2 地图的历史与发展讲解地图的历史演变介绍现代地图的发展趋势1.3 地图学的研究内容与方法讲解地图学的研究内容介绍地图学的研究方法第二章:地图投影2.1 地图投影的基本概念讲解地图投影的定义与分类介绍地图投影的特点与局限性2.2 常见地图投影类型讲解墨卡托投影介绍高斯-克吕格投影讲述其他常见地图投影2.3 地图投影的选择与应用讲解地图投影的选择原则介绍地图投影的应用实例第三章:地图符号与表示方法3.1 地图符号的基本概念讲解地图符号的定义与分类介绍地图符号的功能与作用3.2 地图符号的设计与表示讲解地图符号的设计原则介绍地图符号的表示方法3.3 地图符号系统的建立与应用讲解地图符号系统的建立方法介绍地图符号系统的应用实例第四章:地图编制4.1 地图编制的基本流程讲解地图编制的准备工作介绍地图编制的具体步骤4.2 地图数据处理与地图编绘讲解地图数据处理的方法与技巧介绍地图编绘的方法与技术4.3 地图产品质量评价与改进讲解地图产品质量的评价指标介绍地图产品质量的改进方法第五章:电子地图设计与制作5.1 电子地图的基本概念与发展讲解电子地图的定义与特点介绍电子地图的发展历程与现状5.2 电子地图设计与制作流程讲解电子地图的设计原则与方法介绍电子地图的制作流程与技术5.3 电子地图的应用与展望讲解电子地图的应用领域介绍电子地图的发展趋势与展望第六章:地图视觉设计6.1 地图视觉设计的基本原理讲解视觉设计的概念在地图学中的应用介绍地图视觉设计的原则与方法6.2 地图色彩与视觉传达讲解地图色彩的选择与搭配介绍地图视觉传达的效果与优化6.3 地图版式设计讲解地图版式设计的基本要素介绍地图版式设计的技巧与实践第七章:地图数据分析与解释7.1 地图数据分析的基本方法讲解地图数据分析的概念与重要性介绍地图数据分析的基本方法与技术7.2 地图空间数据分析讲解地图空间数据的类型与结构介绍地图空间数据分析的方法与实践7.3 地图信息的解释与表达讲解地图信息解释的原则与方法介绍地图信息表达的技巧与案例第八章:地图学应用领域8.1 自然地图学讲解自然地图的分类与特点介绍自然地图学的研究方法与应用8.2 社会经济地图学讲解社会经济地图的分类与内容介绍社会经济地图学的研究方法与应用8.3 城市地图学讲解城市地图的分类与特点介绍城市地图学的研究方法与应用第九章:地图学与现代技术9.1 遥感技术在地图学中的应用讲解遥感技术的原理与方法介绍遥感技术在地图学中的应用案例9.2 GIS技术在地图学中的应用讲解GIS技术的原理与功能介绍GIS技术在地图学中的应用案例9.3 地图学与互联网技术讲解互联网技术在地图学中的应用介绍地图学在数字时代的发展趋势第十章:地图学project 与实践10.1 地图学project 的设计与管理讲解地图学project 的设计流程与管理方法介绍地图学project 的实践案例与分析10.2 地图学实践技能培养讲解地图学实践技能的重要性与培养方法介绍地图学实践案例与经验分享讲解地图学项目报告的结构与内容第十一章:地图学与地理信息系统(GIS)11.1 GIS 概述讲解GIS 的定义、组成与功能介绍GIS 的发展历程与现状11.2 GIS 数据讲解GIS 数据的类型、结构与处理方法介绍GIS 数据的获取、管理及质量控制11.3 GIS 空间分析讲解GIS 空间分析的基本方法与技术介绍GIS 空间分析在地图学中的应用实例第十二章:地图学与遥感技术12.1 遥感技术概述讲解遥感技术的原理、设备与分类介绍遥感技术在地图学中的应用领域12.2 遥感数据处理与分析讲解遥感数据处理的方法与技巧介绍遥感数据分析在地图学中的应用实例12.3 遥感技术在地图学中的未来发展探讨遥感技术在地图学中的潜在应用介绍遥感技术在地图学领域的发展趋势第十三章:地图学与互联网技术13.1 互联网地图学概述讲解互联网地图的定义、特点与分类介绍互联网地图学的发展现状与趋势13.2 网络地图设计与制作讲解网络地图的设计原则与方法介绍网络地图的制作技术及案例分析13.3 互联网地图的应用与挑战探讨互联网地图在各个领域的应用分析互联网地图面临的技术与伦理挑战第十四章:地图学教育与研究14.1 地图学教育概述讲解地图学教育的目标、内容与方法介绍地图学教育的发展现状与趋势14.2 地图学研究与实践讲解地图学研究的领域、方法与技术介绍地图学实践项目的设计与实施14.3 地图学学术团体与期刊介绍国际、国内地图学学术团体及期刊讲解地图学学术交流与传播的重要性第十五章:地图学未来展望15.1 地图学发展的新趋势探讨地图学在数字时代的发展趋势分析地图学面临的新挑战与机遇15.2 地图学技术创新与应用讲解地图学技术创新的领域与方向介绍地图学新技术在实际应用中的案例15.3 地图学的社会影响与价值探讨地图学在解决现实问题中的作用分析地图学在未来的社会影响与价值重点和难点解析本文主要介绍了新编地图学教程的电子教案,包括地图学的基本概念、历史与发展、研究内容与方法、地图投影、符号与表示方法、地图编制、电子地图设计与制作、地图视觉设计、地图数据分析与解释、地图学应用领域、地图学与现代技术、地图学project 与实践以及地图学教育与研究等方面。
地图语言知识点总结地图语言是一种用符号和图形来表示地理信息和空间关系的语言。
它是人类在长期实践中创造出来的一种独特的书写和表达方式,具有非常重要的实用价值。
地图语言的学习和运用,对于深入理解地理信息,规划和管理地域空间,具有极其重要的意义。
下面我们就地图语言的相关知识点进行总结。

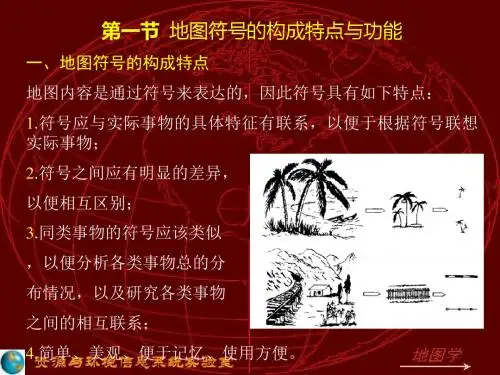

一、地图语言的基本要素1.地图符号地图符号是地图上用来表示地理事物和现象的标志。
地图符号的种类很多,包括点、线、面等不同类型。
根据其表示的对象和内容不同,地图符号分为物质符号和非物质符号。
物质符号是表示地理现象的事物的标志,如山、河、湖等。
非物质符号是表示地理现象的非实物的标志,如温度、降雨量等。
地图符号的设计原则应遵循简单明了、易识别和易绘制的要求。
2.地图比例尺地图比例尺是地图中表示地理现象和地物尺度的标识。
它表示地图上图形和实际地面之间的尺度关系,是地图上最重要的量尺之一。
地图比例尺的表示方式有语言表述和图形表示两种。
根据地图的制图规模和精度要求,地图比例尺可分为大比例尺和小比例尺。
比例尺数值的选择应根据地图内容、制图规模和实际需要来确定。
3.地图格网地图格网是地图上用来表示地方区域关系的栅格状网格。
它是依据一定的坐标系统划分出来的,用来方便地图上的定位和坐标测量。
地图格网的种类有经纬格网、方位格网、等高格网等不同类型。
地图格网的创建和使用,可以使地图信息更加清晰、准确地呈现在用户面前。
4.地图投影地图投影是地球表面映射到平面地图上的数学方法。
地图投影的种类繁多,主要分为等角投影、等积投影、方位投影和混合投影等多种类型。
不同类型的地图投影具有不同的优缺点,适用范围也不同。
选择合适的地图投影方法,有利于更好地保持地图上地理现象的真实形状和面积。
5.地图符号化地图符号化是地图制图中的一个重要工作环节,是将地理现象和地物用符号和图形进行表达和置分析的过程。
地图符号化需要根据地图内容和目的,选择合适的地图符号和表达方式,使地图内容更加直观、清晰地展示在用户面前。
第一章1.地图与实地的两个矛盾:(1)地图平面与地球曲面之间的矛盾;(2)缩小简化了的地图表象与实地复杂现实之间的矛盾3.地图的两个基本特性:(1)解决曲面与平面的矛盾的数学法则构成了地图的数学基础(2)缩小简化的地图表象与实地复杂的现实之间的矛盾的综合法则,构成了地图内容的地理基础4.综合法则的两方面基本组成:地图内容的符号化;地图内容的选取简化和概括6.地图符号两个基本功能:(1)、单个符号指示地物的位置,特征和种类(位置信息和属性信息);(2)、符号的组合(系统)能表达出地物的空间组合与相互关系8.多样化:传统的纸质地图,数字地图,电子地图,多媒体电子地图9.地图的定义:地图是根据由数学方法确定的构成地图数学基础的数学法则和构成地图内容的地理基础的制图综合法则记录空间地理环境信息的载体,是传递空间地理环境信息的工具,他能反映各种自然和社会经济现象的多维信息、空间分布、组合、联系和制约及其在时空中发展变化。
10.基本要素:数学要素(坐标网、比例尺、测量控制点(三角点、埋石点、独立天文点水准点))、地理要素(自然、社会经济、其他)、辅助要素11.分类:普通地图:以相对平衡的详细程度来表示各种基本地理要素的地图专题地图:与普通地图相对应的,比较突出并完备的表示一种或几种自然或社会经济现象,使地图内容专门化的地图13.地图功能:模拟、信息负载、传递、认知第二章1.现代特征:跨学科、高科技、信息传输、模型化2.地图学定义:一门研究利用地图图形或数字化方式科学的、抽象的概括的反映自然界和人类社会各种现象的空间分布、相互联系、空间联系、动态变化,并对地理环境空间信息进行数据获取、智能抽象、存储、管理、分析、处理、可视化,以图形或数字方式传输地理空间信息的科学与技术3.学科体系的因素:整体性、层次性、关联性、开放性4、制图六体:分率(比例尺)、准望(方位)、道里(距离)、高下(相对高程)、方邪(地面坡度起伏)、迂直(实地的高低起伏距离与平面图上距离的换算)第三章一、地图投影①定义:将地球表面上的点、经纬线等变换到地图平面上的方法称为地图投影。
第八周实习1 实验内容符号编辑2 制图内容世界地图、中国地图3 制图要点点、线、面符号的编辑修改,地图符号装载4 关键步骤4.1 数据准备加载第七周(世界地图、中国地图)数据,在第七周数据的基础上进行符号化。
4.2 符号的编辑修改打开符号选择器,可以设置符号的样式、颜色、大小、角度、还可以对符号进行编辑。
在找到适用的符号后,您可以按照原样应用此符号,可以通过在符号选择器对话框上直接更改基本属性(如大小和颜色)来修改符号,也可以单击编辑符号按钮来访问符号属性编辑器对话框中的所有符号属性。
4.2.1点符号的编辑修改(以省会城市为例)要在应用符号或保存符号之前更改符号的其他属性,请单击符号选择器对话框的编辑符号按钮打开符号属性编辑器对话框。
可以设置符号类型、单位、字体、大小、颜色等。
其中,标记符号类型如下图,标记符号包含二维的及三维的,二维符号当中除了简单标记符号外最为常用的就是字符标记符号。
箭头标记符号图片标记符号 该类型允许我们导入外来的图片进行符号化。
可设置的参数除了颜色大小外,还可设置前景色、背景色以及透明色(即把图片中的把某种颜色透明化处理)。
以省会城市为例,对点符号进行编辑。
弹出【Symbol Property Editor(符号编辑)】对话框,注意单位是Millimeter (毫米)。
以省会城市为例,在符号的类型下拉框中选择“Simple Marker Symbol”(简单点状符号)。
在【Size(大小)】中输入数值“2.0”,在【Color】下拉框中选择【More Colors】,弹出【Color Selector】对话框,选择黑色点击【OK】完成颜色设定,使用轮廓,具体设置如图所示。
4.2.2 线符号的编辑修改(以为铁路、国界、一级河流为例)线符号中除了简单线符号外,应用最多的是制图线符号、标记线状符号、混列线符号。
利用多个线符号图层叠加显示,可制作复杂的线符号。
通过“标记线”选项卡中进行符号编辑器,选择相应的标记符号。
第一章.地图的基本知识地图的基本特性:可量测性直观性;一览性地图:根据一定的数学法则将地球上的自然和人文现象,使用地图语言,通过制图综合,缩小反映在平面上,反映各种现象的空间分布、组合、联系、数量和质量特征及其在时间中的发展变化。
数字地图:具有确定坐标和属性特征,按特殊数学法则构成的地理现象离散数据的有序组合。
电子地图:数字地图经过可视化处理在屏幕上显示出来的地图。
地图按内容分类:普通地图、专题地图国家基本比例尺地图:1:5千、1:1万、1:2.5万、1:5万、1:10万、1:25万、1:50万、1:100万,共8中比例尺的普通地图。
地图内容:数学基础、地理要素、整饰要素地图的成图方法:实测成图、编绘成图计算机制图的基本过程及内容:地图设计、数据输入、数据处理、图形输出第三章.地图投影的基本理论一. 地图投影变形表现在哪几个方面?为什么说长度变形是主要变形?答:(1)长度变形面积变形角度变形(2)由于地图投影上各点是变形时不相同的,我们先从普通的意义上来研究某一点上变形变化的特点,再深入研究不同点上的变形变化规律,便不难掌握整个投影的变化规律。
各种变形(面积、角度等)均可用长度变形来表示,因此长度变形时各种变形的基础。
二.什么是长度比、长度变形?什么是面积比和面积变形?什么是角度变形?答:长度比(u):地面上微分线段投影后长度ds`与它固有长度ds之比值。
公式u=ds`/ds 长度变形:长度比与1的差值。
公式Vp=u-1面积比(p):地面上微分面积投影后的大小dF`与它固有面积dF的比值。
公式P=dF`/dF 面积变形:面积比与1的差值。
公式:vp=P-1角度变形:某一角度投影后角值B`与它在地面上的固有角值B之间之差的绝对值。
三..地图投影是如何进行分类的?答:(1)按变形性质分类:等角等面积任意(2)按投影方式分类:几何投影:A.按辅助投影面类型分:方位圆柱圆锥B.按辅助投影面和地球的位置关系分:正轴横轴斜轴条件投影:条件投影式在几何投影的基础之上,根据某些条件按数学法则加以改造形成的。
