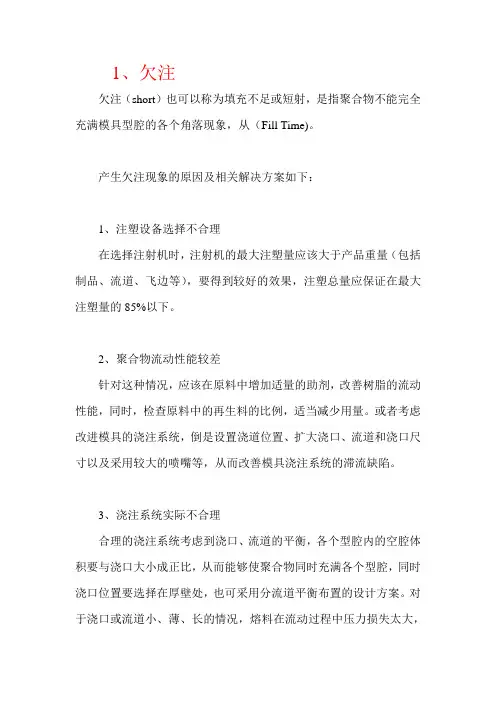

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载注塑成型各种缺陷的现象及解决方法地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容經过多年的經驗积累总结出以下不良缺陷：注塑不满、凹陷、熔合缝、料流纹、光泽不好、气孔、黑点、溢边、翘曲变形、银文、脱模不好、云彩、冲孔粗糙、马蹄形、中心孔小、中心孔大、基片太厚、基片太薄、双折射大、双折射小、基片破裂、流道断裂、径向条纹、唱片沟纹、光环、麻点气、体烧焦、冷料、喷射纹、银纹、压花不均匀、滑痕、飞边、须状斑纹、表面剥离、气泡、变色、空洞、波纹、模垢、拉丝、裂纹、浇口切割不良、计量不良、注射量不稳定、主流道粘模、流涎、流线等以上缺陷成因：模具温度，冲孔刀、流道温度，注射速度、注射压力，保压力、保压时间，转换点，锁模力、冷却时间，炮筒温度、塑化时间、塑化速度，背压等制品缺陷及产生的原因克服方法注塑成型各种缺陷的现象及解决方法1.(一)熔接痕（Weld line）熔接痕是由于来自不同方向的熔融树脂前端部分被冷却、在结合处未能完全融合而产生的。
熔合出现在树脂合流之处。
两股树脂流相遇时便会出现熔合。
此时，两者的温度越低，熔合就越明显。
由于熔合处的两股树脂流并不会相互混合（因为在喷流中一边半固化一边前进），因此如果温度偏低，表层就会变厚，纹路很明显，而且强度也会降低。
这是因为两者的粘合力变弱所致。
相反，如果两股树脂流的温度较高，粘合力便会增强，外观也就变得不很明显。
在熔合处，两种熔化了的树脂受到挤压，此处的粘合状况取决于施加在该处的压力。
保压越低，熔合就越明显，强度也就越低。
如果不仅要考虑保压的设定，而且要考虑实际施加在熔合处的压力会降低这一条件，则上述（i）～（iv）都几乎同样适用。
这是因为随着固化的进行，压力传递会变得更加困难。
此外，如果浇口尺寸变小，浇口位置变差的话，则熔合的外观和强度都会恶化。
熔合是树脂的合流点，同时也可能是流动末端。
此时，如果不在该位置很好地设置一个排气口来排出气体，则会使熔合的外观和强度恶化。
一般情况下，主要影响外观，对涂装、电镀产生影响。
严重时，对制品强度产生影响（特别是在纤维增强树脂时，尤为严重）。
可参考以下几项予以改善：l）调整成型条件，提高流动性。
如，提高树脂温度、提高模具温度、提高注射压力及速度等。
2）增设排气槽，在熔接痕的产生处设置推出杆也有利于排气。
3）尽量减少脱模剂的使用。
4）设置工艺溢料并作为熔接痕的产生处，成型后再予以切断去除。
5）若仅影响外观，则可改变烧口位置，以改变熔接痕的位置。
或者将熔接痕产生的部位处理为暗光泽面等，予以修饰。
(二)放射纹放射纹（Jetting）1、表观从浇口喷射出，有灰黯色的一股熔流在稍微接触模壁后马上被随后注入的熔料包住。
此缺陷可能部分或完全隐藏在制品内部。
物理原因放射纹往往发生在当熔料进入到模腔内，流体前端停止发展的方向。
它经常发生在大模腔的模具内，熔流没有直接接触到模壁或没有遇到障碍。
通过浇口后，有些热的熔料接触到相对较冷的模腔表面后冷却，在充模过程中不能同随后的熔料紧密结合在一起。
除去明显的表面缺陷，放射纹伴随不均匀性，熔料产生冻结拉伸，残余应力和冷应变而产生，这些因素都影响产品质量。
在多数情况下不太可能只通过调节成型参数改进，只有改进浇口位置和几何形状尺寸才可以避免。
与加工参数有关的原因与改良措施见下表：1、注射速度太快降低注射速度2、注射速度单级采用多级注射速度：慢-快3、熔料温度太低提高料筒温度（对热敏性材料只在计量区）。
增加低螺杆背压与设计有关的原因与改良措施见下表：1、浇口和模壁之间过渡不好提供圆弧过渡2、浇口太小增加浇口3、浇口位于截面厚度的中心浇口重定位，采用障碍注射工艺溢料是指用手工在模具上開一條深一些的排气槽，在生產時此槽產生出來的(批峰)，又叫工藝批峰，主要是用來改善燒膠或熔接痕，可將燒膠或熔接痕調整到此批峰上，生產后將其切除。
2、烧四位置是指將燒膠或熔接痕用工藝調到不用容易看到的位置，以免應響產品的外觀。
3、增加低螺杆背压是指調整背壓4、障碍注射是指在入水前方加一挡块。
改變射膠澆口流向位置。
以改变射胶时胶料的流动方向。
这种方法对于解决喷射纹有帮助。
(三)灰黑斑纹（Grey ｏr black clouding）1、表观灰黑斑纹可能发生在浇口附近，流道的中间和远离浇口的部分。
只能在透明的零件中可看出，并且往往用PMMA，PC和PS料制成的产品有此现象。
物理原因如果计量过程开始太早，螺杆喂料区里颗粒裹入的空气没有溢出喂料口，空气就会被挤入熔料内。
然而，喂料区内的压力太低不能将空气移到后面。
料筒内熔料中被挤入的空气就会使制品内产生灰黑斑纹。
就像压缩点火式柴油发动机里面所发生的情况一样，被料筒内挤入的空气所造成的焦化现象有时被称为“柴油机效应”。
焦化现象可解释熔料和挤入的气泡交接的地方由于压缩作用产生高温，同时空气内的氧气通过氧化作用使熔料产生断裂。
工艺调试应该在喂料区的中间开始熔化过程，此处熔料压力已较高，迫使颗粒之间的空气朝后移动并溢出料口。
与加工参数有关的原因与改良措施见下表：1、螺杆背压太低增加螺杆背压2、喂料区的料筒温度过高降低喂料区的料筒温度3、螺杆转速过快降低螺杆转速4、循环时间短，即熔料在料筒内残留时间短延长循环时间与设计有关的原因与改良措施见下表：1、不合理的螺杆几何形状选用加料段长的螺杆，且加料段的螺槽较深要弄清楚是水斑還是其它斑紋，還有水斑不一定把膠料烘干透就不會產生，其它因數也會型成有水斑現象、例如模具凍水過凍、由于溫差效應產生露水、模具混水湛流、材料混雜等都會產生此現象。
(四)料头附近有暗区料头附近有暗区（Dull areas near sprue）1、表观在料头周围有可辨别的环形—如使用中心式浇口则为中心圆，如使用侧浇口则为同心圆，这是因为环形尺寸小，看上去像黯晕。
这主要是加工高粘性（低流动性）材料时会发生这种现象，如P C、PMMA和ABS等。
物理原因如果注射速度太高，熔料流动速度过快且粘性高，料头附近表层部分材料容易被错位和渗入。
这些错位就会在外层显现出黯晕。
在料头附近，流动速度特别高，然后逐步降低，随着注射速度变为常数，流动体前端扩展为一个逐渐加宽的圆形。
同时在料头附近为获得低的流体前流速度，必须采用多级注射，例如：慢—较快—快。
目的是在整个充模循环种获得均一的熔体前流速度。
通常以为黯晕是在保压阶段熔料错位而产生的。
实际上，前流效应的作用是在保压阶段将熔料移入了制品内部。
与加工参数有关的原因与改良措施见下表：1、流速太高采用多级注射：慢-较快-快2、熔料温度太低增加料筒温度，增加螺杆背压3、模壁温度太低增加模壁温度与设计有关的原因与改良措施见下表：1、浇口与制品成锐角在浇口和制品间成弧形2、浇口直径太小增加浇口直径3、浇口位置错误浇口重新定位(五)空隙（Void）1、表观制品内部的空隙表现为圆形或拉长的气泡形式。
仅仅是透明的制品才可以从外面看出里面的空隙；不透明的制品无法从外面测出。
空隙往往发生在壁相对较厚的制品内并且是在最厚的地方。
物理原因当制品内有泡产生时，经常认为是气泡，是模具内的空气被流入模腔的熔料裹入。
另一个解释是料筒内的水气和气泡会想方设法进入到制品的内部。
所以说，这样的“泡”的产生有多方面的根源。
一开始，生产的制品会形成一层坚硬的外皮，并且视模具冷却的程度往里或快或慢的发展。
然而在厚壁区域里，中心部分仍继续保持较长时间的粘性。
外皮有足够强度抵抗任何应力收缩。
结果，里面的熔料被往外拉长，在制品内仍为塑性的中心部分形成空隙与加工参数有关的原因与改良措施见下表：1、保压太低提高保压压力2、保压时间太短提高保压时间3、模壁温度太低提高模壁温度4、熔料温度太高降低熔体温度与设计有关的原因与改良措施见下表：1、浇口横截面太小增加浇口横截面，缩短浇道2、喷嘴孔太小增大喷嘴孔3、浇口开在薄壁区浇口开在厚壁区(六)白点（Granules Unmelted）1、表观料头附近有未熔化的颗粒。
对薄壁制品来说是不可能获得光滑的表面。
物理原因由于薄壁制品生产成型周期短，因此必须以很高的螺杆转速进行塑化从而使熔料在螺杆料筒内残留时间缩短。
在碰到薄壁制品生产时，通常包括PE、PP，PC等，模具工会试着降低熔料温度以缩短冷却时间，未完全熔化的颗粒会被注射进模具内。
与加工参数有关的原因与改良措施见下表：1、熔料温度太低增加料筒温度2、螺杆转速太高降低螺杆转速3、螺杆背压太低增加螺杆背压4、循环时间短，即熔料在料筒内残留时间短延长循环时间与设计有关的原因与改良措施见下表：1、不合理的螺杆几何形状选用适当几何形状的螺杆（含计量切变区）(七)颜色不均（Colour streaks）表观颜色不均是制品表面的颜色不一样，可在料头附近和远处，偶尔也会在锐边的料流区出现。
物理原因颜色不均是因为颜料分配不均而造成的，尤其是通过色母、色粉或液态色料加色时。
在温度低于推荐的加工温度情况下，母料或色料不能完全均匀化。
当成型温度过高，或料筒的残留时间太长，也容易造成颜料或塑料的热降解，导致颜色不均。
当材料在正确的温度下进行塑化或均化时，如果通过料头横截面时注射太快，可能会产生摩擦热造成颜料的降解和颜色的改变。
通常在使用色母料时，应确保颜料及其溶解液需上色的树脂在化学、物理特性方面的相容性。
与加工参数有关的原因与改良措施见下表：1、材料未均匀混合降低螺杆速度；增加料筒温度，增加螺杆背压2、熔料温度太低增加料筒温度，增加螺杆背压3、螺杆背压太低增加螺杆背压4、螺杆速度太高减少螺杆速度与设计有关的原因与改良措施见下表：1、螺杆行程过长用直径较大或长径比较大的料筒2、熔料在料筒内停留时间短用直径较大或长径比较大的料筒3、螺杆L：D太低使用长径比较大的料筒4、螺杆压缩比低采用高压缩比螺杆5、没有剪切段和混合段提供剪切段和（或）混合段(八)料头附近有灰黑斑（Diesel effect away from sprue）1、表观制品表面上以浇口或附近一点为中心向外发散出现银色或黑色纹迹。
如果使用低粘性（高流动性）材料和高成型温度，纹路大多是黑色，如果采用高粘性（低流动性）材料，纹路大多是银白色。
物理原因这是由被挤入和压缩的另一种气泡。
如果螺杆降压幅度太高（螺杆回缩），降压速度过快，螺杆头前面的熔料释放太多，会在熔料内产生负压，在熔料温度太高的情况下，很容易在熔料内形成气泡。
这些气泡会在以后的注射阶段再次受到压缩，导致黑色纹路在制品内生成，最终成为“柴油机效应”。
