注塑成型各种缺陷及解决方法(1).pdf

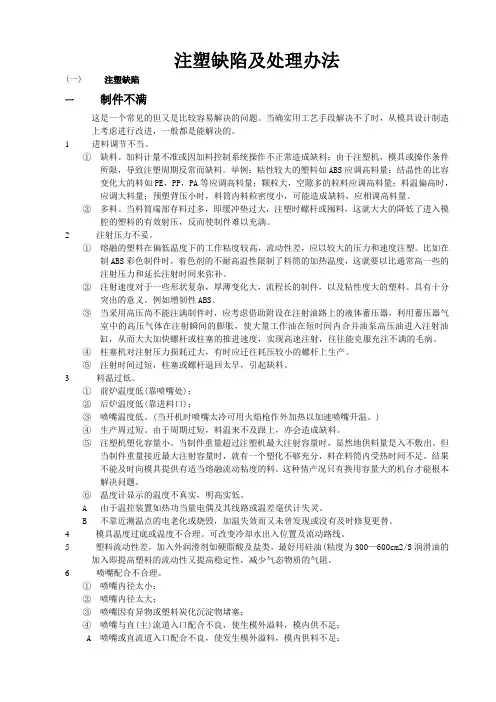

注塑缺陷及处理办法(一)注塑缺陷一制件不满这是一个常见的但又是比较容易解决的问题。

当确实用工艺手段解决不了时，从模具设计制造上考虑进行改进，一般都是能解决的。

1进料调节不当。

①缺料。

加料计量不准或因加料控制系统操作不正常造成缺料；由于注塑机，模具或操作条件所限，导致注塑周期反常而缺料。

举例：粘性较大的塑料如ABS应调高料量；结晶性的比容变化大的料如PE，PP，PA等应调高料量；颗粒大，空隙多的粒料应调高料量；料温偏高时，应调大料量；预塑背压小时，料筒内料粒密度小，可能造成缺料，应相调高料量。

②多料。

当料筒端部存料过多，即缓冲垫过大，注塑时螺杆或囤料，这就大大的降低了进入模腔的塑料的有效射压，反而使制件难以充满。

2注射压力不妥。

①熔融的塑料在偏低温度下的工作粘度较高，流动性差，应以较大的压力和速度注塑。

比如在制ABS彩色制件时，着色剂的不耐高温性限制了料筒的加热温度，这就要以比通常高一些的注射压力和延长注射时间来弥补。

②注射速度对于一些形状复杂，厚薄变化大，流程长的制件，以及粘性度大的塑料。

具有十分突出的意义。

例如增韧性ABS。

③当采用高压尚不能注满制件时，应考虑借助附设在注射油路上的液体蓄压器，利用蓄压器气室中的高压气体在注射瞬间的膨胀，使大量工作油在短时间内合并油泵高压油进入注射油缸，从而大大加快螺杆或柱塞的推进速度，实现高速注射，往往能克服充注不满的毛病。

④柱塞机对注射压力损耗过大，有时应迁往耗压较小的螺杆上生产。

⑤注射时间过短，柱塞或螺杆退回太早，引起缺料。

3料温过低。

①前炉温度低(靠喷嘴处)；②后炉温度低(靠进料口)；③喷嘴温度低。

(当开机时喷嘴太冷可用火焰枪作外加热以加速喷嘴升温。

)④生产周过短。

由于周期过短，料温来不及跟上，亦会造成缺料。

⑤注塑机塑化容量小。

当制件重量超过注塑机最大注射容量时，显然地供料量是入不敷出。

但当制件重量接近最大注射容量时，就有一个塑化不够充分，料在料筒内受热时间不足，结果不能及时向模具提供有适当熔融流动粘度的料。

注塑模成型过程中的常见缺陷及解决方法
1 注塑模成型过程中的缺陷
注塑模是指将塑料以液体状态注入模具内，并承受模具内设计好的形状而成型的加工工艺。

这种加工工艺的缺陷主要体现在：（1）内应力
由于冷凝和冻结等原因，塑料在冷却期内会形成一定的内应力，这些内应力会折断或变形塑料制品，影响其成型的精度和尺寸的准确性；
（2）开裂
由于注塑模具的温度失去平衡，容易引起塑料表面开裂，影响塑料制品的外观质量；
（3）射脂
由于过大的模具压力，塑料在冷却过程中产生弹性变形，导致部分塑料夹在模具内，出现射脂现象，从而影响塑料制品的精度；
（4）易燃体
一些易燃物质在注塑模具成型过程中，受到热源的热量，容易引发火灾。

2 注塑模成型过程中的解决方法
（1）改善冷凝条件
合理设计模具内的冷凝段，增加冷却水的循环流量，加快冷却速度，降低内应力，减少变形现象；
（2）模具润滑
模具润滑能有效减少注塑模具生产过程中开裂的几率；
（3）改变模具温度
根据注塑塑料特性，采取合理的模具温度，确保合理的射出压力，有效减少射脂；
（4）加强安全防护
增强环境湿度，禁止一切产生火花的设备进入生产现场，防止火灾。

总之，正确处理注塑模具成型过程中的缺陷和解决方法，能有效
改善塑料制品的成型精度，改善它们的外观、可靠性和使用寿命，能
为有效利用注塑技术提供有效援力。

注塑成型各种缺陷的现象及解决方法注塑成型各种缺陷的现象及解决方法一)熔接痕熔接痕是由于来自不同方向的熔融树脂前端部分被冷却、在结合处未能完全融合而产生的。

一般情况下，主要影响外观，对涂装、电镀产生影响。

严重时，对制品强度产生影响（特别是在纤维增强树脂时，尤为严重）。

可参考以下几项予以改善：l）调整成型条件，提高流动性。

如，提高树脂温度、提高模具温度、提高注射压力及速度等。

2）增设排气槽，在熔接痕的产生处设置推出杆也有利于排气。

3）尽量减少脱模剂的使用。

4）设置工艺溢料并作为熔接痕的产生处，成型后再予以切断去除。

5）若仅影响外观，则可改变烧四位置，以改变熔接痕的位置。

或者将熔接痕产生的部位处理为暗光泽面等，予以修饰。

二)放射纹放射纹（Jetting）1、表观从浇口喷射出，有灰黯色的一股熔流在稍微接触模壁后马上被随后注入的熔料包住。

此缺陷可能部分或完全隐藏在制品内部。

物理原因放射纹往往发生在当熔料进入到模腔内，流体前端停止发展的方向。

它经常发生在大模腔的模具内，熔流没有直接接触到模壁或没有遇到障碍。

通过浇口后，有些热的熔料接触到相对较冷的模腔表面后冷却，在充模过程中不能同随后的熔料紧密结合在一起。

除去明显的表面缺陷，放射纹伴随不均匀性，熔料产生冻结拉伸，残余应力和冷应变而产生，这些因素都影响产品质量。

在多数情况下不太可能只通过调节成型参数改进，只有改进浇口位置和几何形状尺寸才可以避免。

与加工参数有关的原因与改良措施见下表：1、注射速度太快降低注射速度2、注射速度单级采用多级注射速度：慢-快3、熔料温度太低提高料筒温度（对热敏性材料只在计量区）。

增加低螺杆背压与设计有关的原因与改良措施见下表：1、浇口和模壁之间过渡不好提供圆弧过渡2、浇口太小增加浇口3、浇口位于截面厚度的中心浇口重定位，采用障碍注射、工艺溢料是指用手工在模具上開一條深一些的排气槽，在生產時此槽產生出來的(批峰)，又叫工藝批峰，主要是用來改善燒膠或熔接痕，可將燒膠或熔接痕調整到此批峰上，生產后將其切除。

收縮痕注塑件缺陷的特征通常与表面痕有关，而且是塑料从模具表面收缩脱离形成的。

二、可能出现问题的原因(1).熔融温度不是太高就是太低。

(2).模腔内塑料不足。

(3).冷却阶段时接触塑料的面过热。

(4).流道不合理、浇口截面过小。

(5).模温是否与塑料特性相适应。

(6).产品结构不合理（加强进古过高，过厚,明显厚薄不一).(7).冷却效果不好，产品脱模后继续收缩。

三、补救方法(1).调整射料缸温度。

(2).调整螺杆速度以获得正确的螺杆表面速度。

(3).增加注塑量。

(4).保证使用正确的垫料；增加螺杆向前时间；增加注塑压力；增加注塑速度。

(5).检查止流阀是否安装正确，因为非正常运行会引致压力流失。

(6).降低模具表面温度。

(7).矫正流道避免压力损失过大；根据实际需要，适当扩大截面尺寸。

(8).根据所用塑料的特性及产品结构适当控制模温。

(9).在允许的情况下改善产品结构。

(10).设法让产品有足够的冷却。

包封一、注塑件缺陷的特征可以容易地在透明注塑件的“空气阱”内见到但也可出现在不透明的塑料中，这与厚度有关，而且常因塑料收缩离开注塑件中心而引起。

二、可能出现问题的原因(1).模具未充分填充。

(2).止流阀的不正常运行。

(3).塑料未彻底干燥。

(4).预塑或注射速度过快。

(5).某些特殊材料应用特殊的设备生产。

三、补救方法(1).增加射料量。

(2).增加注塑压力。

(3).增加螺杆向前时间。

(4).降低熔融温度。

(5).降低或增加注塑速度。

（例如对非结晶体类的塑料要增加45%速度）。

(6).检查止逆阀是否裂开或无法运作。

(7).应根据塑料的特性改善干燥条件，让塑料彻底干燥。

(8).适当降低螺杆转速和增大背压，或降低注射速度。

制品成型尺寸精度低注塑件缺陷的特征一﹐注塑过程中重量尺寸的变化超过了模具、注塑机、塑料组合的生产能力。

二、可能出现问题的原因(1).输入射料缸内的塑料不均。

(2).射料缸温度或波动的范围太大。

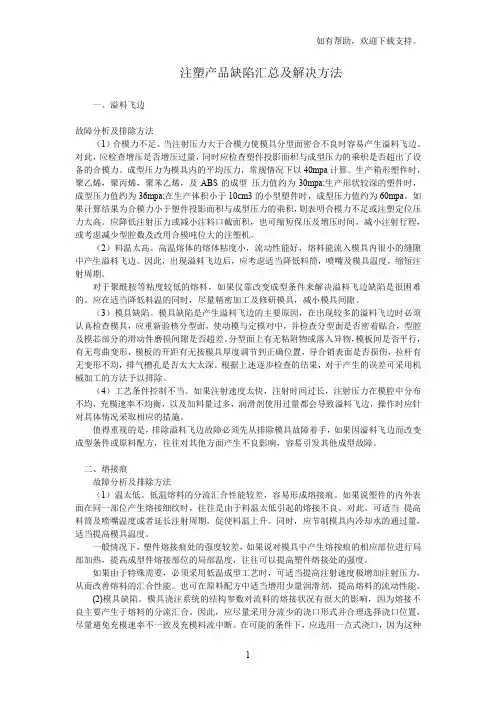

注塑产品缺陷汇总及解决方法一、溢料飞边故障分析及排除方法（1）合模力不足。

当注射压力大于合模力使模具分型面密合不良时容易产生溢料飞边。

对此，应检查增压是否增压过量，同时应检查塑件投影面积与成型压力的乘积是否超出了设备的合模力。

成型压力为模具内的平均压力，常规情况下以40mpa计算。

生产箱形塑件时，聚乙烯，聚丙烯，聚苯乙烯，及ABS的成型压力值约为30mpa;生产形状较深的塑件时，成型压力值约为36mpa;在生产体积小于10cm3的小型塑件时，成型压力值约为60mpa。

如果计算结果为合模力小于塑件投影面积与成型压力的乘积，则表明合模力不足或注塑定位压力太高。

应降低注射压力或减小注料口截面积，也可缩短保压及增压时间，减小注射行程，或考虑减少型腔数及改用合模吨位大的注塑机。

（2）料温太高。

高温熔体的熔体粘度小，流动性能好，熔料能流入模具内很小的缝隙中产生溢料飞边。

因此，出现溢料飞边后，应考虑适当降低料筒，喷嘴及模具温度，缩短注射周期。

对于聚酰胺等粘度较低的熔料，如果仅靠改变成型条件来解决溢料飞边缺陷是很困难的。

应在适当降低料温的同时，尽量精密加工及修研模具，减小模具间隙。

（3）模具缺陷。

模具缺陷是产生溢料飞边的主要原因，在出现较多的溢料飞边时必须认真检查模具，应重新验核分型面，使动模与定模对中，并检查分型面是否密着贴合，型腔及模芯部分的滑动件磨损间隙是否超差。

分型面上有无粘附物或落入异物，模板间是否平行，有无弯曲变形，模板的开距有无按模具厚度调节到正确位置，导合销表面是否损伤，拉杆有无变形不均，排气槽孔是否太大太深。

根据上述逐步检查的结果，对于产生的误差可采用机械加工的方法予以排除。

（4）工艺条件控制不当。

如果注射速度太快，注射时间过长，注射压力在模腔中分布不均，充模速率不均衡，以及加料量过多，润滑剂使用过量都会导致溢料飞边，操作时应针对具体情况采取相应的措施。

值得重视的是，排除溢料飞边故障必须先从排除模具故障着手，如果因溢料飞边而改变成型条件或原料配方，往往对其他方面产生不良影响，容易引发其他成型故障。

注塑件常见成型缺陷及解决方案注塑件常见成型缺陷及解决方案前言在注塑成型加式过程中，可能由于原材料处理不好、塑件或模具设计不合理、操作工没有掌握合适的工艺操作条件，或者因机械方面的原因，常常使塑件产品短射、凹痕、飞边、困气、开裂、翘曲变形等成型缺陷。

本文针对塑件在成型过程中出现的各种注塑缺陷，主要是：短射，困气，发脆，烧焦，飞边，分层起皮，喷流痕，流痕，雾斑（浇口晕），银纹（水花纹），凹痕，熔接痕，成型周期过长，翘曲变形，分析了问题产生的可能原因，从原材料、塑件或模具设计、成型工艺等各方面，提出解决方案。

一.短射短射是指模具型腔不能被完全充满的一种现象。

短射形成原因：1、模温、料温或注塑压力和速度过低2、原料塑化不均3、排气不良4、原料流动性不足5、制件太薄或浇口尺寸太小6、聚合物熔体由于结构设计不合理导致过早固化短射解决方案：材料:选用流动性更好的材料模具设计:1、填充薄壁之前先填充厚壁，避免出现滞留现象2、增加浇口数量和流道尺寸，减少流程比及流动阻力3、排气口的位置和尺寸设置适当，避免出现排气不良的现象注塑机:1、检查止逆阀和料筒内壁是否磨损严重2、检查加料口是否有料或是否架桥工艺条件:1、增大注塑压力和注塑速度,增强剪切热2、增大注塑量3、增大料筒温度和模具温度二.困气困气是指空气被困在型腔内而使制件产生气泡。

困气形成原因：它是由于两股熔体前锋交汇时气体无法从分型面、顶杆或排气孔中排出造成的。

困在型腔内气体不能被及时排出，易导致出现表面起泡，制件内部夹气，注塑不满等现象。

困气解决方案：结构设计:减少厚度的不一致，尽量保证壁厚均匀模具设计:1、在最后填充的地方增设排气口2、重新设计浇口和流道系统工艺条件:1、降低最后一级注塑速度.2、增加模温三.发脆塑件发脆是指制件在某些部位出现容易开裂或折断。

发脆原因：1、干燥条件不适合；使用过多回收料2、注塑温度设置不对3、浇口和流道系统设置不恰当4、熔解痕强度不高发脆解决方案：材料:1、注塑前设置适当的干燥条件2、减少使用回收料，增加原生料的比例.3、选用高强度的塑胶.模具设计:增大主流道、分流道和浇口尺寸注塑机:选择设计良好的螺杆，使塑化时温度分配更加均匀工艺条件:1、降低料筒和喷嘴的温度2、降低背压、螺杆转速和注塑速度3、通过增加料温，加大注塑压力，提高熔解痕强度四.烧焦焦痕是指型腔内气体不能及时排走，导致在流动最末断产生烧黑现象。

常见注塑成型缺陷成因及解决办法不正确的操作条件，损坏的机器及模具会产生很多成型缺点，下面提供了一些解决的方法供参考。

为了减少停机的时间，及能尽快找出操作问题的原因，操作人员应把所有最好的注塑机型条件记录在“注塑成型条件记录表”上，以供日后解决问题时参考之用。

（1）成品不完整故障原因处理方法塑料温度太低提高熔胶筒温度射胶压力太低提高射胶压力射胶量不够增多射胶量浇口衬套与射嘴配合不正，塑料溢漏重新调整其配合射前时间太短增加射胶时间射胶速度太慢加快射胶速度低压调整不当重新调节模具温度太低提高模具温度模具温度不匀重调模具水管模具排气不良恰当位置加适度排气孔射嘴温度不低提高射嘴温度进胶不平均重开模具溢口位置浇道或溢口太小加大浇道或溢口塑料内润滑剂不够增加润滑剂背压不足稍增背压过胶圈、熔胶螺杆磨损拆除检查修理射胶量不足更换较大规格注塑机制品太薄使用氮气射胶（2）制品收缩故障原因处理方法模内进胶不足熔胶量不足加熔胶量射胶压力太低高射压背压压力不够高背压力射胶时间太短长射胶时间射胶速度太慢快射速溢口不平衡模具溢口太小或位置射嘴孔太细，塑料在浇道衬套内凝固，整模具或更换射嘴减低背压效果。

料温过高低料温模温不当整适当温度冷却时间不够延冷却时间蓄压段过多射胶终止应在最前端产品本身或其肋骨及柱位过厚检讨成品设计射胶量过大更换较细的注塑机过胶圈、熔胶螺杆磨损拆除检修浇口太小、塑料凝固失支背压作用加大浇口尺寸（3）成品粘模故障原因处理方法填料过饱降低射脱压力，时间，速度及射胶量射胶压力太高降低射胶压力射胶量过多减小射胶量射胶时间太长减小射胶间时料温太高降低料温进料不均使部分过饱变更溢口大小或位置模具温度过高或过低调整模温及两侧相对温度模内有脱模倒角修模具除去倒角模具表面不光滑打磨模具脱模造成真空开模或顶出减慢，或模具加进气设备注塑周期太短加强冷却脱模剂不略为增加脱模剂用量（4）浇道（水口）粘模故障原因处理方法射胶压力太高降低射胶压力塑料温度过高降低塑料温度浇道过大修改模具浇道冷却不够延长冷却时间或降低冷却温度浇道脱模角不够修改模具增加角度浇道衬套与射嘴配合不正重新调整其配合浇道内表面不光或有脱模倒角检修模具浇道外孔有损坏检修模具无浇道抓销加设抓销填料过饱降低射胶量，时间及速度脱模剂不足略为增加脱模剂用量（5）毛头、飞边故障原因处理方法塑料温度太高降低塑料温度，降低模具温度射胶速度太高降低射胶速度射胶压力太高降低射胶压力填料太饱降低射胶时间，速度及剂量合模线或吻合面不良检修模具锁模压力不够增加锁模压力或更换模压力较大的注塑机（6）开模时或顶出时成品破裂故障原因处理方法填料过饱降低射胶压力，时间，速度及射胶量模温太低升高模温部份脱模角不够检修模具有脱模倒角检修模具成品脱模时不能平衡脱离检修模具顶针不够或位置不当检修模具脱模时局部产生真空现象开模可顶出慢速，加进气设备脱模剂不足略为增加脱模剂用量模具设计不良，成品内有过多余应力改良成品设计侧滑块动作之时间或位置不当检修模具（7）结合线故障原因处理方法塑料熔融不佳提高塑料温度、提高背压、加快螺杆转速模具温度过低提高模具温度射嘴温度过低提高射嘴温度射胶速度太慢增快射胶速度射胶压力太低提高射胶压力塑料不洁或渗有其它料检查塑料脱模油太多少用胶模油或尽量不用浇道及溢口过大或过小调整模具熔胶接合的地方离浇道口太远调整模具模内空气排除不及增开排气孔或检查原有排气孔是否堵塞熔胶量不足使用较大的注塑机太多脱模剂不用或减少脱模剂微注塑整理，转载需注明来源，未注来源将视为侵权。

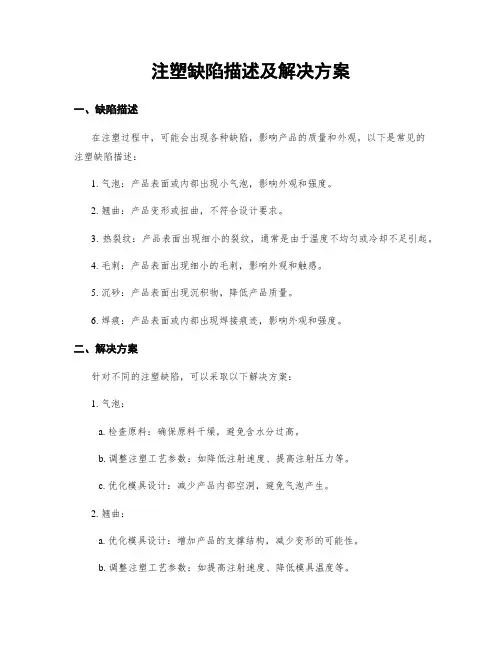

注塑缺陷描述及解决方案一、缺陷描述在注塑过程中，可能会出现各种缺陷，影响产品的质量和外观。

以下是常见的注塑缺陷描述：1. 气泡：产品表面或内部出现小气泡，影响外观和强度。

2. 翘曲：产品变形或扭曲，不符合设计要求。

3. 热裂纹：产品表面出现细小的裂纹，通常是由于温度不均匀或冷却不足引起。

4. 毛刺：产品表面出现细小的毛刺，影响外观和触感。

5. 沉砂：产品表面出现沉积物，降低产品质量。

6. 焊痕：产品表面或内部出现焊接痕迹，影响外观和强度。

二、解决方案针对不同的注塑缺陷，可以采取以下解决方案：1. 气泡：a. 检查原料：确保原料干燥，避免含水分过高。

b. 调整注塑工艺参数：如降低注射速度、提高注射压力等。

c. 优化模具设计：减少产品内部空洞，避免气泡产生。

2. 翘曲：a. 优化模具设计：增加产品的支撑结构，减少变形的可能性。

b. 调整注塑工艺参数：如提高注射速度、降低模具温度等。

3. 热裂纹：a. 控制注塑温度：确保注塑温度均匀，避免温度过高或过低。

b. 加强冷却措施：如增加冷却时间、使用冷却剂等。

c. 优化模具设计：减少应力集中区域，避免热裂纹产生。

4. 毛刺：a. 优化模具设计：增加模具的冷却系统，提高冷却效果。

b. 调整注塑工艺参数：如降低注射速度、提高模具温度等。

c. 加工后处理：如打磨、抛光等，去除毛刺。

5. 沉砂：a. 检查原料：确保原料质量，避免含有杂质。

b. 加强清洁措施：定期清洁注塑设备和模具，避免沉砂产生。

6. 焊痕：a. 调整注塑工艺参数：如提高注射速度、降低模具温度等。

b. 优化模具设计：减少焊接痕迹产生的可能性。

三、总结注塑缺陷是在注塑过程中常见的问题，但通过合理的工艺控制和模具设计，可以有效解决这些问题。

在实际生产中，需要根据具体情况选择合适的解决方案，并进行适当的调整和优化，以确保产品的质量和外观达到预期要求。

同时，定期进行设备和模具的维护和清洁，也是预防注塑缺陷的重要措施。

1,雾气：淡淡的雾状长丝，沿熔体流动方向•雾气产生的原因，由于工模型面上产生有一些不能熔合的物质层分隔在塑件之间(可能是水份,气体),又或者是熔体在进入模腔内时遇到困难，使其不能完全依附在模腔原有型面上•解决方法：(1)塑料:检查塑料的MFI值,检查塑料配方，量度塑料的湿度，增加其干燥度。

(2)模具:冷却管道是否渗漏，模具型腔面抛光不良。

(3)注塑机条件：升高模温，除去过多的脱模剂。

解决方法：(1)塑料:更换较短的玻纤材料，换玻璃珠材料。

(2)模具:更改入闸口尺寸。

(3)注塑工艺：增加注射速度，考虑用多级注射，增加工模温度，增加熔体温度，增加保压时间与压力，检查射嘴温度是否足够，增加螺杆背压，减小螺杆转速，使用较长的料向，以缩短流程。

| 3,困气：大部分在入胶对面或狭窄深肋，呈现发白，发黄，焦黑,未完全填充。

困气产生的原因：模具内存在的空气排放不良，主要可能有A模具的设计不合理,B注塑材料选择不合理,C注塑条件不合理；模具内空气受高压，高温影响，熔体注射速度过快，高温熔体与模腔内空气产生化学作用、焦化。

解决方法：(1)模具:检查排气道是否通常，增加排气道，改变胶口位置。

(2)注塑工艺：减低注塑速度，采用多级注射(快一慢),减低锁模压力，降低注塑温度。

4,银丝纹：与雾气相似，但是更密集，更深刻。

银丝纹产生的原因：由于模具内或者料筒内的热熔体塑料有大量被气化的水份；由添加剂的化学反应导致的气/水份，在注塑过程中被一起注入型腔，并被压至放射形银丝纹形状。

解决方法：(1)塑料:塑料需要妥善存放。

(2)模具:检查冷却管道是否渗漏，避免过于尖角设计，减少雕刻深度。

(3)注塑工艺：增加干燥温度，干燥时间，背压力；减少倒索；减低注射速度，检查射嘴的密封程度(注塑机射嘴与模具射嘴是否配合密切)；检查/更换颜料等添加剂。

5,结合线：在入水对面或碰穿位，象刮痕或小槽。

结合线产生的原因：注塑件由于在流入的过程中遇上不良的夹合，汇合流峰时产生仝10 C的温度降•结合线特别明显的情况：型芯大，长流道，浅口间；流体前锋相遇时的角度小•工艺调试不一定能消除结合线，但一定能降低明显程度或将其移到不明显或看不到的位置。

注塑缺陷及解决方法注塑缺陷及解决方法一设备方面：（1）供料不足。

（2）换料时机筒未清洗干净。

二模具方面：（1）浇口太小或流道太细。

（2）型腔表面粗糙度差。

（3）排气不良或模温过低。

（4）没有冷料井。

三工艺方面：（1）机筒加热不均匀、机筒温度过高或过低。

（2）喷嘴太小或预塑背压太低。

（3）注射速度过大或过小。

（4）塑化不均匀。

四原料方面：（1）原料未干燥处理。

（2）含有挥发性物质。

（3）助剂或脱模剂用量过多。

1.6.11 脱模困难(浇口或塑件紧缩在模具内)一设备方面：顶出力不够。

二模具方面：（1）脱模结构不合理或位置不当。

（2）脱模斜度不够。

（3）模温过高或通气不良。

（4）浇道壁或型腔表面粗糙。

（5）喷嘴与模具进料口吻合不服帖或喷嘴直径大于进料口直径。

三工艺方面：（1）机筒温度太高或注射量太多。

（2）注射压力太高或保压及冷却时间长。

四原料方面：润滑剂不足。

1.6.12 翘曲变形一模具方面：（1）浇口位置不当或数量不足。

（2）顶出位置不当或制品受力不均匀。

二工艺方面：（1）模具、机筒温度太高。

（2）注射压力太高或注射速度太快。

（3）保压时间太长或冷却时间太短。

三原料方面：酞氰系颜料会影响聚乙烯的结晶度而导致制品变形。

四制品设计方面：（1）壁厚不均，变化突然或壁厚过小。

（2）制品结构造型不当。

1.6.13 尺寸不稳定一设备方面：（1）加料系统不正常。

（2）背压不稳或控温不稳。

（3）液压系统出现故障。

二模具方面：（1）浇口及流道尺寸不均。

（2）型腔尺寸不准。

三工艺方面：（1）模温不均或冷却回路不当而致模温控制不合理。

（2）注射压力低。

（3）注射保压时间不够或有波动。

（4）机筒温度高或注射周期不稳定。

四原料方面：（1）换批生产时，树脂性能有变化。

（2）物料颗粒大小无规律。

（3）含湿量较大。

（4）更换助剂对收缩律有影响。

1.6.14 龟裂汽白《注塑缺陷及解决方法》。

注塑缺陷原因分析与解决方案一、变形/翘曲（ Warpage ）塑胶件产生翘曲变形，导致制品的效或引起尺寸误差和装配困难；翘曲变形是塑件最严重的质量缺陷之一。

变形产生原因：1、材料：物料收缩率大，如PA+GF的收缩率就很大，流动玻纤取向。

2、模具：（1）产品两侧，型腔与型芯间温度差异较大；（2）模具冷却水路位置分配不均匀，没有对温度很好地进行控制；（3）浇口方式和位置设计不合理，特别加纤料，流动规则很重要；（4）产品粘模引起变形，顶出不平衡导致变形；（5）模具排气不佳，导致模腔内注塑压力大。

3、成型工艺：（1）注塑压力过高或者注射速度过大；（2）料筒温度、熔体温度过高；（3）保压时间过长或冷却时间过短；（4）尚未充分冷却就顶出，由于顶针对表面施压造成翘曲变形。

4、产品结构（1）长条形结构翘曲加剧；（2）产品结构不对称导致不同收缩；（3）产品壁厚不均匀，突变或过薄，导致薄壁部分冷却较快引起翘曲。

解决方案：主要应从产品和模具设计方面着手解决，而依靠成型工艺调整的效果是非常有限的。

1、材料：（1）选择收缩性较小的材料，内部的长条形纤维会顺着流动方向发生取向。

沿着取向方向收缩小、垂直取向方向收缩大，取向引起的收缩不均会导致产品变形；（2）如PA66或PA+GF料都容易变形，评估时特别注意，提前做模流分析。

2、产品结构和模具：（1）由于塑胶从熔体转变为固体体积必然收缩，厚度大收缩大，厚度小收缩相对也小，收缩不均产生的内应力导致产品变形。

只能通过优化产品设计，尽量使产品壁厚均匀；（2）模具的冷却系统设计合理，使得产品能够冷却均匀平衡，控制模芯与模腔的温差。

（3）合理确定浇口位置及浇口类型，可以较大程度上减少产品的变形，一般情况下，可采用多点式浇口，在评估阶段多做几种模流分析方案来验证最小变形；（4）模具设计合理，确定合理的拔模斜度，顶针位置和数量，检查和校正模芯，提高模具的强度和定位精度；（5）改善模具的排气功能。

注塑成型技术培训资料一、如何解决注塑产品存在的品质缺陷1、注塑产品存在的品质缺陷：塑料制品的成型加工过程中，由于加工设备不一，成型性能各异，原料品种繁多，加之设备的运行状态，模具的型腔结构、物料的流变性筹多种因素错综变化的影响，得塑料的内在及外观质量经常会出现各种各样的成型缺陷。

常见的外观缺陷有：缩水、飞边、黑点、流纹、熔接线、亮纹、缺胶、气泡、料花等。

2、如何解决缩水•缩水产生的原因制件在模具中冷却时，由于制件的胶厚不一致而导致塑胶收缩不均匀而引起的凹痕。

解决缩水的原理是：在制件冷却过程中，熔胶不断补充制件收缩引起的空缺。

因此在正常情况下要保证熔胶补充的通道不受阻和足够的补充压力。

•在注塑工艺上的解决办法：（1）注塑条件问题：①注射量不足；②提高注射压力；③增加注射时间；④增加保压压力或时间；⑤提高注射速度；⑥增加注射周期；⑦操作原因造成的注射周期反常。

（2）温度问题：①物料太热造成过量收缩；②物料太冷造成充料压实不足；③模温太高造成模壁处物料不能很快固化；④模温太低造成充模不足；⑤模子有局部过热点；⑥改变冷却方案。

（3）模具问题：①增大浇口；②增大分流道；③增大主流道；④增大喷嘴孔；⑤改进模子排气；⑥平衡充模速率；⑦避免充模料流中断；⑧浇口进料安排在制品厚壁部位；⑨如果有可能，减少制品壁厚差异；⑩模子造成的注射周期反常。

（4）设备问题：①增大注压机的塑化容量；②使注射周期正常；（5）冷却条件问题：①部件在模内冷却过长，避免由外往里收缩，缩短模子冷却时间；②将制件在热水中冷却。

3、如何解决飞边•产生飞边的原因：产品溢边往往由于模子的缺陷造成，其他原因有：注射力大于锁模力、物料温度太高、排气不足、加料过量、模子上沾有异物等。

•如何判断产生飞边的原因：在一般情况下，采用短射的办法。

即在注塑压力速度较低、不用保压的情况下注塑出制件90％的样板，检查样板是否出现飞边，如果出现，则是模具没有配好或注塑机的锁模压力不足，如果没有出现，则是由于注塑条件变化而引起的飞边，比如：保压太大、注射速度太快等。

注塑缺陷原因分析与解决方案一、引言注塑是一种常见的塑料加工方法，广泛应用于各个行业。

然而，在注塑过程中，常常会出现各种缺陷，如气泡、翘曲、烧焦等。

本文将对注塑缺陷的原因进行分析，并提出相应的解决方案。

二、注塑缺陷原因分析1. 气泡气泡是注塑过程中常见的缺陷，主要原因包括：（1）原料中含有水分或其他杂质；（2）注塑机温度过高，导致塑料熔化不充分；（3）模具中存在气孔或堵塞。

2. 翘曲翘曲是注塑制品变形的一种常见情况，主要原因包括：（1）注塑机压力不均匀，导致塑料流动不均；（2）模具温度不均匀，导致塑料冷却不均匀；（3）注塑机速度过快，导致塑料流动过快。

3. 烧焦烧焦是注塑过程中的一种严重缺陷，主要原因包括：（1）注塑机温度过高，导致塑料烧焦；（2）注塑机内部存在摩擦，产生高温；（3）模具温度过高，导致塑料烧焦。

三、注塑缺陷解决方案1. 气泡解决方案（1）加强原料的干燥处理，确保原料中不含水分和杂质；（2）调整注塑机温度，确保塑料熔化充分；（3）检查模具，清除气孔或堵塞。

2. 翘曲解决方案（1）调整注塑机压力，使其均匀分布；（2）控制模具温度，确保塑料冷却均匀；（3）减慢注塑机速度，使塑料流动更加稳定。

3. 烧焦解决方案（1）调整注塑机温度，确保温度在合适范围内；（2）定期对注塑机进行维护，减少摩擦产生的高温；（3）控制模具温度，确保塑料不会过热。

四、结论注塑缺陷是注塑过程中常见的问题，但通过分析原因并采取相应的解决方案，可以有效地避免和解决这些问题。

在注塑过程中，合理控制各个参数，确保设备和模具的正常运行，是解决注塑缺陷的关键。

同时，对于不同的缺陷，需要采取不同的解决方案，以确保注塑制品的质量和性能。

以上是对注塑缺陷原因分析与解决方案的详细描述，希望能对您有所帮助。

如果还有其他问题，欢迎继续咨询。

1.充填不足2.溢料3.气孔4.波纹5.银条纹6.表面晕喑7.融合线8.气泡9.黑条纹及烧痕10.龟裂11.离模溢料12.弯曲13.脱模不良14.直浇口的脱模不良15.材料的叠边不良不良现象及其原因处理办法１、充填不足[1] 成形品的体积过大i)要使用成形能力大的成形机。

ii)使用成形多数个成品的模具时，要关闭内腔。

[2] 流道、浇口过小i)扩展流道或浇口。

ii)放快射出速度。

iii)增强射出压力。

[3] 喷头温度低i)喷射空气，以排出冷却的材料。

ii)升高材料的温度。

iii)改用大型喷头。

[4] 材料的温度或者射出压力低i)升高材料的温度。

ii)增强射出压力。

iii)添加外部润滑。

[5] 内腔里的流体流动距离过长i)设置冷余料洼坑。

ii)升高材料的温度。

[6] 模具温度低了i)升高模具温度。

ii)放快射出速度。

iii)增强射出压力。

i)升高材料的温度[7] 射出速度慢了i)加快射出速度。

ii)升高材料的温度[8] 材料的供给量过少如属螺桨式装置，增加增塑量；而采用柱塞方式时，则增加从料斗落下的数量。

ii)减少外部润滑，改进螺桨的加工条件[9] 排气不良i)放慢射出速度。

ii)将填充不良的位置改为镶件结构或在模具上加设排气槽。

iii)改变胶口的位置iiii)改变成形品的厚度2.2、溢料[1]锁模力不足i)加强锁模力。

ii)降低射出压力。

iii)改用大型成形机。

i)确实调整好连杆。

[2]模具不好i)补修导推杆或导钉梢的部位ii)修正模具安装板。

增加支撑柱。

iii)使用轨距联杆的强度足够的成机i)确实做好模具面的贴合。

[3]模具面的杂质i)除去杂物[4]成形品的投影面积过大i)使用大型成形机。

[5]材料的温度过高i)降低材料的温度。

ii)放慢射出速度。

[6]材料供给量过剩i)调整好供给量。

[7]射出压力高i)降低射出压力。

ii)降低材料的温度3.气孔在材料为充分干燥时，是挥发物或空气所致；大多时候发生在产品胶厚的位置，实际是材料的收缩引起的真空气泡[1] 流道或浇口过小i)将流道或浇口扩展。

注塑成型缺陷及解决方法第一节缺料一、含义：熔料进入模腔后没有充填完全，导致塑料件缺料。

二、产生原因及排除方法：①、设备选型不当：在选设备时，机台的熔胶量必须大于制品的熔胶量，注塑制件重量只能占机台总熔胶量的85%。

②、供料不足：加料口是否有“架桥”现象，可适当增加螺杆注射行程，增加供料量。

③、原料流动性差：改善模具浇注系统的滞流缺陷，合理设置浇胶位置，扩大浇口，流道和注料口尺寸以及采用较大的喷嘴，适当提高原料温度。

④、浇注系统设计不合理：设计浇注系统时，要注意浇口平衡，各型腔内塑件的重量要与浇口大小成正比，是各型腔能同时充满，浇口位置要选择在原壁部位，也可以采用分浇道平衡布置的设计方案。

⑤、模具排气不良：检查有无冷料腔，或位置是否正确，对于型腔较深的模具，应在欠注的部位增设排气沟槽和排气孔，在合模面上可开设深0.02 -0.04mm，宽度为5-11mm 的排气槽，排气孔应设置在型腔的最终充填处。

此外在工艺操作方面，可通过提高模具温度，降低注射速度，减小浇注系统阻力，以及减小合模力。

⑥、模具温度太低：开机前必须将模具预热至工艺要求的温度，若模具温度升不上去，应检查模具水道设计是不只合理。

⑦、注射压力不足：注射压力与冲模长度接近于正比例关系，注射压力太小，充模长度短，型腔充填不满，对此，可通过减慢射料前进速度，适当廷长注射时间来提高注塑压力。

第二节披锋一、含义：当塑料熔料被迫从分型面挤压出模具。

型腔产生薄片时便形成了飞边，也叫做批锋或溢料。

二、产生原因及排除方法：1、合模力不足：注塑机锁模力太低，不足以维持模具的锁紧时，就会发生披锋。

应当调整塑件面积与成型压力是否超出了设备的额定合模力，提高锁模力，如已超极限，可以换顿位大的机台，也可以从调机工艺上调整注塑压力，模温、射出速度、时间、位置。

2、料温太高：塑料温度太高，造成熔体粘度太低而在模板之间溢料，可以手动射胶来观察原料的流动性，应当适当的降低料温。
