有限元法电磁散射特性分析

电磁场数值模拟方法研究与应用随着计算机技术和数值模拟方法的不断发展，电磁场数值模拟也越来越成为现代电磁学研究和应用领域中不可或缺的手段。

电磁场数值模拟是通过数学方法和计算机计算，模拟电磁场在空间中的分布、演变和作用规律，从而为电磁场的分析、设计、控制和优化提供基础和依据。

一、电磁场数值模拟方法1. 有限元法有限元法（Finite Element Method，FEM）是一种广泛应用于电磁学领域的数值模拟方法。

该方法将电磁问题离散化为一系列局部问题，在每个局部问题中，通过解决一个代表导体和介质的区域内所能发生的任何电磁过程的方程，来确定局部场分布。

最后，通过组合这些局部场，来得到整个电磁场分布。

有限元法是一种适应性强的方法，能够处理任意复杂的几何形状和材料特性，广泛应用于电动机、变压器、电力电子器件等领域的设计和分析。

2. 有限差分法有限差分法（Finite Difference Method, FDM）是一种将区域划分为网格，通过对每个网格内的方程进行差分，建立离散的求解方程组来模拟整个电磁场分布的方法。

该方法简单易行，特别适用于规则区域的情况，如平面波导、电磁谐振腔等的分析和设计。

3. 时域有限差分法时域有限差分法（Finite Difference Time Domain, FDTD）是一种基于时域求解Maxwell方程的数值模拟方法。

该方法将Maxwell方程组离散化、网格化后，采用差分法对时间和空间进行离散，通过迭代求解来计算电磁场在时域的分布变化。

FDTD方法具有模拟宽带高频信号、自然分析非线性、高精度等优点，在雷达、无线通信等领域有广泛应用。

二、电磁场数值模拟应用1. 电子设备设计电磁场数值模拟可用于电子设备的设计和优化。

例如，可以使用有限元法和时域有限差分法来对电子器件进行仿真模拟，分析其电磁场分布、电场强度等参数，以优化电路传输、EMC抗干扰等性能。

2. 电磁兼容性分析电磁兼容性（Electromagnetic Compatibility，EMC）是评估电子设备互相之间及其周围电子环境中的电磁干扰程度的一种能力。

分析电磁波在介质中的吸收和散射特性电磁波在介质中的吸收和散射特性是一个重要的研究领域，它在无线通信、光学、材料科学等众多领域具有重要应用。

本论文旨在探讨电磁波在介质中的吸收和散射特性，分析其影响因素和应用。

引言：电磁波是由电场和磁场相互耦合形成的波动现象，在空气等真空环境下传播的速度是常数，而在介质中传播速度会发生改变，并且会发生吸收和散射现象。

电磁波在介质中的吸收和散射特性对于电磁波在介质中的传播和应用具有重要影响，因此对其进行深入研究具有重要意义。

一、电磁波在介质中的吸收特性分析：1. 介质中的吸收机制：介质中的吸收机制主要包括电子吸收、振动吸收和转动吸收。

其中，电子吸收是指电磁波的电场对介质中的自由电子进行作用，当电子受到电场作用而产生位移时会导致电子能级的变化，从而发生能量的吸收现象。

振动吸收和转动吸收则是介质中分子或原子发生振动或转动运动时吸收电磁波能量的现象。

2. 介质的吸收特性：介质的吸收特性主要由介电常数和磁导率来描述。

介电常数是介质对电场的响应能力，其实质上是描述了介质中电荷的运动能力；磁导率则是介质对磁场的响应能力，其实质上是描述了介质中磁性物质的特性。

介质的吸收特性与其介电常数和磁导率的实部和虚部有关，实部描述了介质中电磁波的传播速度，虚部描述了介质中电磁波能量的损耗程度。

3. 影响电磁波吸收的因素：电磁波在介质中的吸收强度受到多种因素的影响，例如波长、频率、介质的材料和结构等。

波长和频率与介质分子或原子的振动和转动特性相关，而材料和结构的形态则可以通过调节介质的吸收特性来控制电磁波的吸收强度。

二、电磁波在介质中的散射特性分析：1. 介质中的散射机制：介质中的散射主要由散射体对电磁波的相互作用引起。

散射体可以是介质中的微观颗粒（如气溶胶、尘埃等）或表面粗糙度等，当电磁波通过介质时会与这些散射体发生作用而改变传播方向和能量分布。

2. 介质的散射特性：介质的散射特性主要由散射截面和散射角度分布来描述。

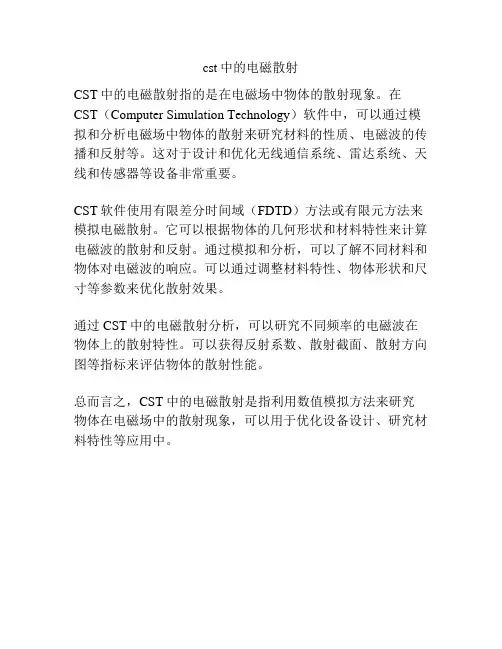

cst中的电磁散射
CST中的电磁散射指的是在电磁场中物体的散射现象。

在CST（Computer Simulation Technology）软件中，可以通过模拟和分析电磁场中物体的散射来研究材料的性质、电磁波的传播和反射等。

这对于设计和优化无线通信系统、雷达系统、天线和传感器等设备非常重要。

CST软件使用有限差分时间域（FDTD）方法或有限元方法来模拟电磁散射。

它可以根据物体的几何形状和材料特性来计算电磁波的散射和反射。

通过模拟和分析，可以了解不同材料和物体对电磁波的响应。

可以通过调整材料特性、物体形状和尺寸等参数来优化散射效果。

通过CST中的电磁散射分析，可以研究不同频率的电磁波在物体上的散射特性。

可以获得反射系数、散射截面、散射方向图等指标来评估物体的散射性能。

总而言之，CST中的电磁散射是指利用数值模拟方法来研究物体在电磁场中的散射现象，可以用于优化设备设计、研究材料特性等应用中。

第3章新型混合磁极永磁电动机的计算分析方法3.1 前言新型混合磁极永磁电机的计算分析方法是进行本课题研究需要首先解决的问题。

由于新型混合磁极永磁电机是一种全新的电机，没有现成的解析计算公式，且解析计算也难以把握电机的各种非线性的复杂因素，无法准确的计算、分析和研究这种电机。

因此，采用电磁场数值计算方法是必要的选择。

本章阐述了基于有限元法的电磁场计算分析方法、齿磁通计算分析方法和交、直轴电抗的计算分析方法。

3.2 电磁场计算分析方法电机计算方法通常有磁路法和电磁场法。

磁路法的计算精度不高，处理基波时对电机设计具有一定的指导意义。

电磁场法能够处理饱和、谐波、涡流以及齿槽的影响，尤其在计算机普遍应用的今天，磁场法以其精度高等优势得到了广泛的应用。

有限元法是将所考察的连续场分割为有限个单元，然后用函数来表示每个单元的解，在求得代数方程之后再引进边界条件，因为边界条件不进入单个有限单元的方程，所以能够采用同样的函数。

采用电磁场有限元软件对新型混合磁极永磁电机的电磁场进行有限元分析，我们可以得到矢量磁位AZ、磁场强度、磁感应强度等结果和磁力线、等磁位线等曲线，从而了解该电机内部的磁场分布情况。

根据电磁场分析结果，通过绕组与磁场的感应关系即可求得基波绕组和三次谐波绕组的电势波形和大小。

课题组提出了齿磁通法对电机磁场进行计算。

采用齿磁通法计算电机磁场时，需要至少旋转一个齿距下的的磁场情况，因此计算量较大，但能够得到绕组电压值和波形，其精度也较高。

有限元计算分为以下几步：第一、建立有限元模型，确定求解区域。

第二、分配电机材料，铁磁材料与气隙的分配与普通电机分配相似，在分配永磁材料时，需注意永磁材料的矫顽力方向，同时在永磁材料分配应确定永磁材料是径向磁通；文中选定是径向磁通。

第三、网格剖分，选定网格类型，再对六极混合磁极永磁电机有限元模型进行网格剖分。

第四、对电机模型进行施加电流密度，求解得出AZ值。

创建模型：创建一个模型的顺序是由点到线、由线到面，这一部分的工作在Preprocessor的Modeling完成。

1电磁仿真算法中的有限元法1.1常规的电磁计算方法简介从上世纪50年代以来,伴随着计算机技术的进步,电磁仿真算法也蓬勃发展起来,这其中主要包括:单矩法、矩量法和有限元法等属于频域技术的算法; 传输线矩阵法、时域积分方程法以及时域有限差分法等属于时域技术的算法。

除了这些以外, 还有属于高频技术的集合衍射理论等。

本文根据国内外计算电磁学的发展状况,对日常生活中比较常用的电磁计算方法做了介绍,并对有限元法做了重点说明。

⑴矩量法矩量法属于电磁场的数值计算方法中频域技术的一种, 它的基本原理是利用把待解的微积分方程转化成的算子方程, 然后将由一组线性组合表示的待求函数代入第一步中的算子方程, 然后将算子方程转化成矩阵方程, 最后再通过计算机进行大量的数值计算从而得到数值结果。

该方法在求解非均勻和不规则形状对象时,面很广,但会生成病态矩阵,所以会在一定程度上受到限制。

矩量法的特点就是适用于求解微积分方程, 并且求解方法统一简单。

但缺点就是会占用大量计算机内存,影响计算速度。

(2)单矩法单矩法是一种解析方法和数值方法相结合的混合数值算法法,该方法的关键在于,如何合理的选择一个球面最小的半径,使得能够将分析对象的结构全部包含在内,以便将内外场进行隔离。

外边的散射场单独使用其他函数表示,而包围的内部区域使用有限元法亥姆赫兹(Helmholtz)方程。

此方法对于计算复杂形体乃至复杂埋入体内的电磁散射是种极为有效的手段。

(3)时域有限差分法时域有限差分法(FDTD）近几年来越来越受到各方的重视, 因为一方面它处理庞大的电磁福射系统方面和复杂结构的散射体时很突出,另外一方面则在于它不是传统的频域算法, 它是种时域算法, 直接依靠时间变量求解麦克斯韦方程组,可以在有限的时间和体积内对场进行数据抽样, 这样同时也能够保证介质边界条件自动满足。

吋域有限差分法可以看作是在时域内对空间电磁波传播过程的数字拟合,它是法拉第电磁感应定律的很好体现。

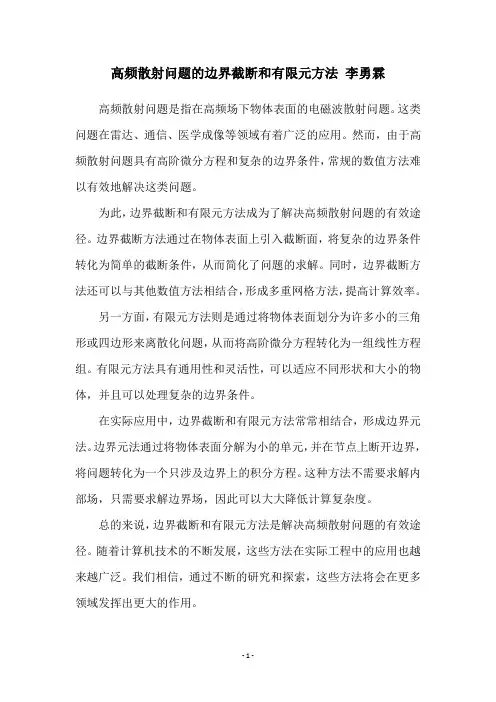

高频散射问题的边界截断和有限元方法李勇霖高频散射问题是指在高频场下物体表面的电磁波散射问题。

这类问题在雷达、通信、医学成像等领域有着广泛的应用。

然而，由于高频散射问题具有高阶微分方程和复杂的边界条件，常规的数值方法难以有效地解决这类问题。

为此，边界截断和有限元方法成为了解决高频散射问题的有效途径。

边界截断方法通过在物体表面上引入截断面，将复杂的边界条件转化为简单的截断条件，从而简化了问题的求解。

同时，边界截断方法还可以与其他数值方法相结合，形成多重网格方法，提高计算效率。

另一方面，有限元方法则是通过将物体表面划分为许多小的三角形或四边形来离散化问题，从而将高阶微分方程转化为一组线性方程组。

有限元方法具有通用性和灵活性，可以适应不同形状和大小的物体，并且可以处理复杂的边界条件。

在实际应用中，边界截断和有限元方法常常相结合，形成边界元法。

边界元法通过将物体表面分解为小的单元，并在节点上断开边界，将问题转化为一个只涉及边界上的积分方程。

这种方法不需要求解内部场，只需要求解边界场，因此可以大大降低计算复杂度。

总的来说，边界截断和有限元方法是解决高频散射问题的有效途径。

随着计算机技术的不断发展，这些方法在实际工程中的应用也越来越广泛。

我们相信，通过不断的研究和探索，这些方法将会在更多领域发挥出更大的作用。

- 1 -。

电磁波传播与介质散射特性分析在现代科学技术的发展中，电磁波传播与介质散射特性是一个重要的研究领域。

电磁波是一种具有电场和磁场相互关联并以光速传播的波动现象，在自然界中广泛存在，并在通信、雷达、无线电、医学成像等领域得到广泛应用。

而介质散射特性是指电磁波在穿过不同介质时发生偏离原来传播路径的现象。

首先，我们可以从电磁波的本质出发来分析其传播特性。

根据麦克斯韦方程组，电磁波的传播是通过电场和磁场之间的相互作用实现的。

电磁波可以分为不同频率的调频电磁波，其中较低频率的电磁波被成为长波，较高频率的电磁波则被称为短波。

不同频率的电磁波具有不同的传播特性，例如，较高频率的电磁波能够穿透较薄的材料，而较低频率的电磁波则易于被吸收或散射。

其次，介质对电磁波的传播具有重要影响。

介质是电磁波传播的媒介，可以是气体、液体或固体等物质。

不同的介质具有不同的散射特性，这是由介质的物理性质决定的。

例如，金属是一种常见的介质，它具有高反射率和吸收率，因此，金属对电磁波的散射能力较强。

相反，空气这样的非金属介质则对电磁波的散射能力较弱。

此外，复杂介质如水或土壤具有复杂的结构和复杂的物理性质，因此对电磁波的散射也具有一定的复杂性。

在实际应用中，人们经常面临着对不同介质中电磁波传播和散射特性的研究。

例如，在通信领域，人们需要研究电磁波在大气中的传播特性，以便优化无线通信网络的设计和布局。

在雷达和无线电方面，人们需要了解电磁波在大气中的散射行为，以便更精确地探测目标或传播信号。

为了研究电磁波的传播和介质散射特性，人们采用了多种方法和工具。

其中一种常见的方法是使用数值模拟技术，例如有限差分法（FDTD）和有限元法（FEM），通过数值模拟对电磁波在不同介质中的传播和散射进行模拟和计算。

这种方法可以提供较准确的结果，并且可以应用于不同材料和散射情况的研究。

除了数值模拟，人们还利用实验手段来研究电磁波的传播和散射特性。

例如，人们可以使用天线、介质样品和测量设备搭建实验系统，通过实验来观察和分析电磁波在不同介质中的传播和散射现象。

时域有限元法在电磁场仿真中的应用电磁场是以电场和磁场为主体的物理学中的一个重要领域，随着信息技术的发展，电子设备的普及，电磁场仿真技术得到了广泛的应用。

时域有限元法是电磁场仿真中一种重要的计算方法，它具有广泛的应用背景和数据处理能力，在工业、科研等领域中都有较好的应用前景。

一、时域有限元法时域有限元法（Time Domain Finite Element Method，TDFEM）是求解电磁问题的一种数值计算方法，它将待求解物理量在时间域上进行离散化，并将物理区域分解成简单的有限元网格，并在每个网格中按类似于积分的方法计算待求解物理量，然后通过矩阵运算求解物理场的传递规律。

在时域有限元法中，时间离散化是最基本的步骤，通常采用离散飞秒差分法（FDTD）或插值布尔法（FIT）进行时间离散化。

离散化后求解待求解物理量后，用物理区域建立有限元模型，然后在每个节点上建立方程组，通过矩阵计算得到待求解物理量。

二、时域有限元法在电磁场的仿真中的应用1、电磁兼容性的仿真电磁兼容性是指在电磁环境下电子设备的互相干扰问题和他们对电磁环境的影响问题。

时域有限元法可以用来仿真电磁兼容性问题中的电磁辐射和敏感问题。

利用时域有限元法可以对电子系统进行电磁辐射仿真，以评估其在电磁环境中的辐射情况。

例如，对于飞机上的雷达系统，可以使用时域有限元法来模拟雷达在不同状态下的辐射情况，评估其对周围电子设备的影响。

2、电磁场的散射问题当电磁波遇到物体时，会发生反射，折射，散射等现象，时域有限元法可以用来解决这些散射问题，例如雷达电磁波在目标上的散射问题，船舶上的雷达系统散射问题等。

采用时域有限元法可以解决不规则形状目标的散射问题，为目标的检测和识别提供有用的参考。

3、电磁波的传播问题时域有限元法可以用来模拟电磁波在不同介质中的传播过程，例如无线通信，雷达系统等。

利用时域有限元法可以对不同介质中的电磁波传播进行仿真，以评估电磁波在介质中的传输性能，为优化电磁波传输提供有用的参考。
