发电厂管道色环、介质流向等技术要求

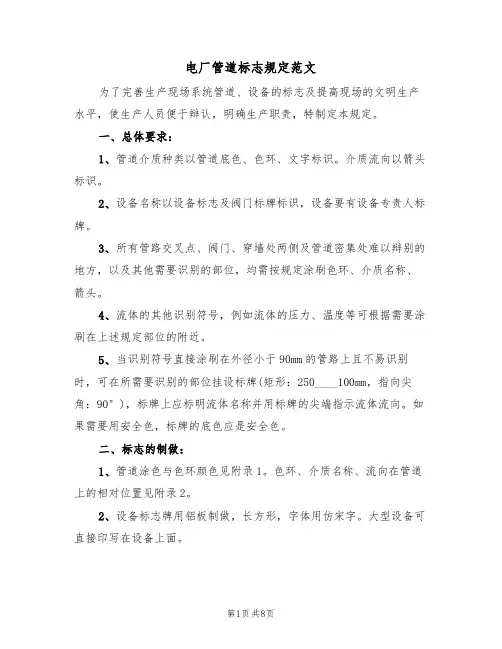

电厂管道标志规定范文为了完善生产现场系统管道、设备的标志及提高现场的文明生产水平，使生产人员便于辩认，明确生产职责，特制定本规定。

一、总体要求：1、管道介质种类以管道底色、色环、文字标识。

介质流向以箭头标识。

2、设备名称以设备标志及阀门标牌标识，设备要有设备专责人标牌。

3、所有管路交叉点、阀门、穿墙处两侧及管道密集处难以辩别的地方，以及其他需要识别的部位，均需按规定涂刷色环、介质名称、箭头。

4、流体的其他识别符号，例如流体的压力、温度等可根据需要涂刷在上述规定部位的附近。

5、当识别符号直接涂刷在外径小于90mm的管路上且不易识别时，可在所需要识别的部位挂设标牌(矩形：250____100mm，指向尖角：90°)，标牌上应标明流体名称并用标牌的尖端指示流体流向。

如果需要用安全色，标牌的底色应是安全色。

二、标志的制做：1、管道涂色与色环颜色见附录1。

色环、介质名称、流向在管道上的相对位置见附录2。

2、设备标志牌用铝板制做，长方形，字体用仿宋字。

大型设备可直接印写在设备上面。

3、阀门标牌用铝板制做，圆形，金属底色，内外环绿色，绿色仿宋体字，有开关箭头，绿色。

无法安装圆形标牌的阀门，阀门标牌制做成长方形。

三、标识涂漆及安装：1、各种管道色环清晰；介质流向清楚；设备标志清晰、字体美观、整齐；设备名称、设备负责人落实；2、标牌安装采用贴或铆的方式，横平竖直，不许歪斜，且粘贴或铆接牢固无脱落现象；3、阀门标牌安装采用贴或由阀门手轮背帽固定，背帽不许压在文字上，造成看不清或是看不全；4、同一类型设备的标志安装在设备同一个位置上；同一类型管道标识要涂在同一标高同一位置上；5、主厂房内的水平布置的管道，色环或是箭头应画在明显位置并在同一水平中心轴线上；6、主厂房竖排管道，色环或是箭头应画在零米、运行平台及以上穿墙部分；7、如果管路内流体是双向流动的，就标志双向箭头；四、设备标志完成的时间要求：1、大、小修施工结束，冷态验收时应完成设备标志。

电厂管道油漆上色规定
油管、水管和气管应按下表规定涂色，主要操作阀门应标明启闭方向和编号。

后的支管上，应涂各自的标准颜色。

2、依次处于有压和无压下的管道，按有压的管道涂色。

3、管道支架涂浅灰色。

4、管道附件应和管道涂相同的颜色，铜制品不涂色。

5、铺设在不通行的地沟和地板内的管路，均不需涂色。

6、管道在每个建筑间隔内，应用白色箭头（气管用红色）表示介质流动方向，并标
明管路去向，标注的字体高度为管径的0.6倍（污水管和一般下水道可以不必标注）。

正常运行时，介质可能有两个流动方向的管路，应标记两个方向相反的箭头。

7、安装在建筑物内的通气管道，其涂色应与厂房装饰面相称。

8、为了便于辨认，必须在管道入口前和出口后画上色环。

三、色环的宽度
1、以保温层的外径来区分：。

电厂管道及设备颜色标准————————————————————————————————作者：————————————————————————————————日期：21.设备篇：1.1 汽机设备：序号设施名称面漆颜色及卡号色环颜色及卡号备注乳白色 Y111 汽机高、中压缸装饰板，低压缸乳白色 Y112 发电机乳白色 Y113 汽轮机大红色 R034 消防设备及管道表面淡绿色 G025 凝结水箱外壳中黄色Y076 油箱、油罐、油泵、冷油器表面桔黄色YR047 起重机械及行车乳白色 Y118 小汽机外罩壳乳白色 Y119 凝汽器乳白色 Y1110 闭式循环水热交换器宝绿色 BG0311 *凝结水泵淡(酞)蓝色PB0612 *真空泵序号设施名称面漆颜色及卡号色环颜色及卡号备注13 *除氧器及水箱金属保护层本色14 *厂房内钢制吊件角钢支架等构件银粉漆15 *闭式膨胀水箱淡灰色 B0316 *开式循环冷却水泵淡灰色 B0317 *闭式循环冷却水泵淡灰色 B0318 *疏水扩容器铝皮保温19 *高压阀门不锈钢制品所有手柄涂大红色 R03 20 *中、低压阀门黑色21 *胶球清洗装置淡绿色 G0222 *仪用空压机储气罐及后处理淡（酞）蓝色PB061.2 锅炉及除灰设备序号设备名称面漆颜色及卡号色环颜色及卡号备注1 锅炉钢架冰灰色 GY092 送风机淡（酞）蓝色PB06淡（酞）蓝色PB06 3 一次风机中灰色B024 给煤机中灰色 B025 电除尘器支架淡（酞）蓝色PB06 6 *密封机风机淡（酞）蓝色PB06 7 *冷却风机中灰色B028 *电除尘器顶部电控设备淡黄色Y069 *磨煤机油站、管道中灰色 B0210 *磨煤机桔黄色YR0411 *磨煤机过轨吊中灰色 B0212 *空预器冲洗水泵中灰色 B0213 *静电除尘器淡黄色Y0614 *锅炉卸油泵、供油泵淡（酞）蓝色PB06 15 *罗茨真空泵中灰色 B0216 刮板捞渣机中灰色B0217 石子煤仓中灰色B0218 浓缩机中灰色 B0219 渣仓淡（酞）蓝色PB0620 储气罐中灰色B0221 除灰用泵中灰色 B0222 仓泵1.3 化学专业苹果绿 G011 精处理混床苹果绿 G012 精处理再生塔苹果绿 G013 精处理树脂捕捉器苹果绿 G014 精处理循环泵大红色 R035 精处理酸罐中黄色Y076 精处理碱罐7 精处理碱液加热罐铝皮保温8 精处理罗茨风机淡（酞）蓝色PB069 精处理冲洗泵苹果绿 G0110 精处理废水排放泵淡（酞）蓝色PB0611 补给水超滤、反渗透乳白色 001112 补给水阴床、阳床、混床苹果绿 G0113 中水原水泵中灰色 B021.5电气、热控专业序号设备名称面漆颜色及卡号色环颜色及卡号备注1 主变、厂电、起备变中灰色 B02三防漆2 封母中灰色 B023 6KV开关柜卵石灰 RAL7032欧系标准4 380V动力中心屏卵石灰RAL7032欧系标准5 38OV MCC屏卵石灰 RAL7032欧系标准6 低压MCC屏卵石灰 RAL7032欧系标准7 低压直流屏卵石灰 RAL7032欧系标准8 USP屏卵石灰 RAL7032欧系标准9 柴油发电机组中灰色 B02 10 电动机中灰色 B0211 热控控制盘柜卵石灰 RAL7032欧系标准12 热控取样架、电磁阀箱卵石灰 RAL7032欧系标准2.管道篇2.1 主要工艺管道色彩：发电厂管道油漆施工方法及要求，应遵照中国国电集团编制的《发电企业安全设施配置规范手册》及《火力发电厂保温油漆设计规程》DL/T5072—2007执行。

电厂管道油漆上色规定
油管、水管和气管应按下表规定涂色，主要操作阀门应标明启闭方向和编号。

说明：1、技术、消防和生活用水由一个干管送水时，应按技术用水的颜色涂色。

但在分道后的支管上，应涂各自的标准颜色。

2、依次处于有压和无压下的管道，按有压的管道涂色。

3、管道支架涂浅灰色。

4、管道附件应和管道涂相同的颜色，铜制品不涂色。

5、铺设在不通行的地沟和地板内的管路，均不需涂色。

6、管道在每个建筑间隔内，应用白色箭头（气管用红色）表示介质流动方向，并标明管路去向，标注的字
体高度为管径的0.6倍（污水管和一般下水道可以不必标注）。

正常运行时，介质可能有两个流动方向的管路，应标记两个方向相反的箭头。

7、安装在建筑物内的通气管道，其涂色应与厂房装饰面相称。

8、为了便于辨认，必须在管道入口前和出口后画上色环。

三、色环的宽度。

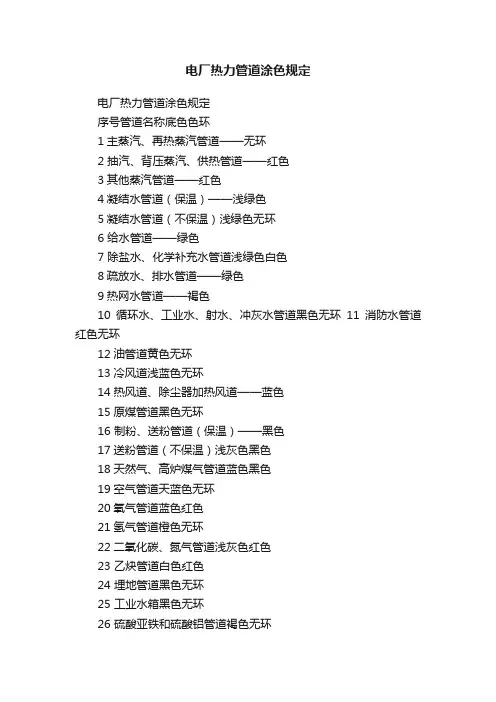

电厂热力管道涂色规定
电厂热力管道涂色规定
序号管道名称底色色环
1主蒸汽、再热蒸汽管道——无环
2 抽汽、背压蒸汽、供热管道——红色
3其他蒸汽管道——红色
4凝结水管道（保温）——浅绿色
5凝结水管道（不保温）浅绿色无环
6 给水管道——绿色
7 除盐水、化学补充水管道浅绿色白色
8疏放水、排水管道——绿色
9热网水管道——褐色
10循环水、工业水、射水、冲灰水管道黑色无环11消防水管道红色无环
12油管道黄色无环
13冷风道浅蓝色无环
14热风道、除尘器加热风道——蓝色
15原煤管道黑色无环
16 制粉、送粉管道（保温）——黑色
17送粉管道（不保温）浅灰色黑色
18天然气、高炉煤气管道蓝色黑色
19空气管道天蓝色无环
20氧气管道蓝色红色
21氢气管道橙色无环
22二氧化碳、氮气管道浅灰色红色
23 乙炔管道白色红色
24 埋地管道黑色无环
25 工业水箱黑色无环
26 硫酸亚铁和硫酸铝管道褐色无环
27 盐水管道6 白色雪青色
28 氯气管道深绿色白色
29 石灰浆浅灰色白色
30 过滤水浅蓝色无环
31 磷酸三钠溶液3 绿色红色
32 碱液浅灰色雪青色
33 酸液浅灰色橙色
34 氨气管道黄色黑色
35 支吊架、平台扶梯银灰色无环。

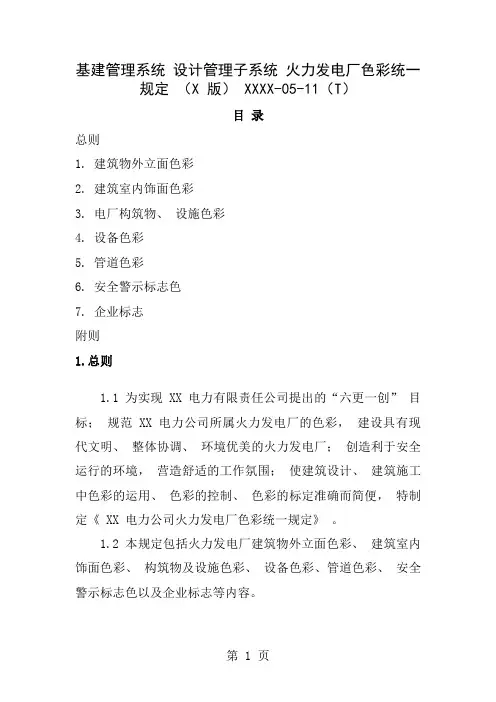

基建管理系统设计管理子系统火力发电厂色彩统一规定（X 版） XXXX-05-11（T）目录总则1. 建筑物外立面色彩2. 建筑室内饰面色彩3. 电厂构筑物、设施色彩4. 设备色彩5. 管道色彩6. 安全警示标志色7. 企业标志附则1.总则1.1为实现 XX 电力有限责任公司提出的“六更一创” 目标；规范 XX 电力公司所属火力发电厂的色彩，建设具有现代文明、整体协调、环境优美的火力发电厂；创造利于安全运行的环境，营造舒适的工作氛围；使建筑设计、建筑施工中色彩的运用、色彩的控制、色彩的标定准确而简便，特制定《 XX 电力公司火力发电厂色彩统一规定》。

1.2本规定包括火力发电厂建筑物外立面色彩、建筑室内饰面色彩、构筑物及设施色彩、设备色彩、管道色彩、安全警示标志色以及企业标志等内容。

1.3本规定依据《火力发电厂设计技术规程》 DL 5000—2000、《火力发电厂建筑设计规程》 DL/T 5094—2019、《火力发电厂建筑装修设计标准》 DL/T 5029—94、《火力发电厂保温油漆设计规程》 DL/T 5072—2019 以及发电企业NOSA 五星安健环管理系统文件编制。

1.4本规定中设备、管道及金属构件的油漆色彩，按全国涂料和颜料标准化技术委员会认定的《漆膜颜色标准样卡》GSB05-1426-2019 选定。

建筑饰面材料的色彩按国家建筑标准设计图集《常用建筑色》 02 J503—1 选定。

1.5油漆及饰面材料的选择应做到技术先进、经济合理、安全可靠（持久度、耐老化、耐污染、耐清洗性能强），且便于施工和维护。

施工时应严格按有关的施工工艺要求及施工验收规范执行。

2. 适用范围本《 XX 电力公司火力发电厂色彩规定》适用于新建、改建和扩建电厂的设计、装修、施工、安装、运行、检修、产品制造以及涉及工程色彩的各方面使用。

3. 建筑物外立面色彩3.1色彩是建筑物的重要美感因素；是使建筑群体统一、协调的重要手段；利用色彩可以形成企业的象征；利用色彩可以既不提高造价，又能使建筑群体得到变化无穷的效果，因此任何建筑、任何建筑群体在艺术造型时都离不开色彩。

电厂管道标志规定为了完善生产现场系统管道、设备的标志及提高现场的文明生产水平，使生产人员便于辩认，明确生产职责，特制定本规定。

一、总体要求：1、管道介质种类以管道底色、色环、文字标识。

介质流向以箭头标识。

2、设备名称以设备标志及阀门标牌标识，设备要有设备专责人标牌。

3、所有管路交叉点、阀门、穿墙处两侧及管道密集处难以辩别的地方，以及其他需要识别的部位，均需按规定涂刷色环、介质名称、箭头。

4、流体的其他识别符号，例如流体的压力、温度等可根据需要涂刷在上述规定部位的附近。

5、当识别符号直接涂刷在外径小于90mm的管路上且不易识别时，可在所需要识别的部位挂设标牌(矩形：250100mm，指向尖角：90)，标牌上应标明流体名称并用标牌的尖端指示流体流向。

如果需要用安全色，标牌的底色应是安全色。

二、标志的制做：1、管道涂色与色环颜色见附录1。

色环、介质名称、流向在管道上的相对位置见附录2。

2、设备标志牌用铝板制做，长方形，字体用仿宋字。

大型设备可直接印写在设备上面。

3、阀门标牌用铝板制做，圆形，金属底色，内外环绿色，绿色仿宋体字，有开关箭头，绿色。

无法安装圆形标牌的阀门，阀门标牌制做成长方形。

三、标识涂漆及安装：1、各种管道色环清晰；介质流向清楚；设备标志清晰、字体美观、整齐；设备名称、设备负责人落实；2、标牌安装采用贴或铆的方式，横平竖直，不许歪斜，且粘贴或铆接牢固无脱落现象；3、阀门标牌安装采用贴或由阀门手轮背帽固定，背帽不许压在文字上，造成看不清或是看不全；4、同一类型设备的标志安装在设备同一个位置上；同一类型管道标识要涂在同一标高同一位置上；5、主厂房内的水平布置的管道，色环或是箭头应画在明显位置并在同一水平中心轴线上；6、主厂房竖排管道，色环或是箭头应画在零米、运行平台及以上穿墙部分；7、如果管路内流体是双向流动的，就标志双向箭头；四、设备标志完成的时间要求：1、大、小修施工结束，冷态验收时应完成设备标志。

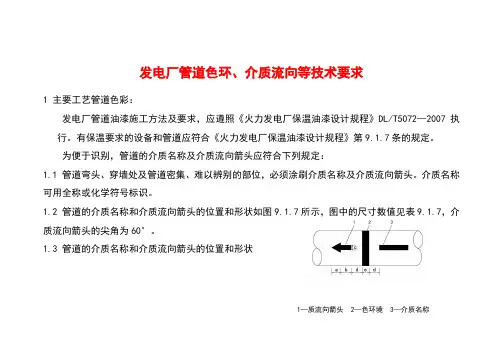

发电厂管道色环、介质流向等技术要求
1 主要工艺管道色彩：
发电厂管道油漆施工方法及要求，应遵照《火力发电厂保温油漆设计规程》DL/T5072—2007执行。

有保温要求的设备和管道应符合《火力发电厂保温油漆设计规程》第9.1.7条的规定。

为便于识别，管道的介质名称及介质流向箭头应符合下列规定：
1.1 管道弯头、穿墙处及管道密集、难以辨别的部位，必须涂刷介质名称及介质流向箭头。

介质名称可用全称或化学符号标识。

1.2 管道的介质名称和介质流向箭头的位置和形状如图9.1.7所示，图中的尺寸数值见表9.1.7，介质流向箭头的尖角为60°。

1.3 管道的介质名称和介质流向箭头的位置和形状
1—质流向箭头 2—色环境 3—介质名称
管道的色环、介质名称及介质流向箭头的位置和形状如图2所示。

对于不使用色环的管道，其介质流向箭头与介质名称之间的距离仍然为d。

图2管道的色环、介质名称及介质流向箭头的位置和形状
1.4 当介质流向有两种可能时，应标出两个方向的流向箭头。

1.5 介质名称和流向箭头可用黑色或白色油漆涂刷。

1.6 对于外径小于76mm的管道，当在管道上直接涂刷介质名称及介质流向不易识别时，可在需要识
别的部位挂设标牌。

标牌上应标明介质名称，并使标牌的指向介质流向。

道的介质名称和介质流向箭头尺寸
2.2 常用管道、支吊架、平台扶梯的油漆色彩。

色标色环介质流向施工方案1. 引言色标色环介质流向施工方案是指在工业生产中，通过使用不同颜色的标志和环来表示介质（例如液体、气体）的流动方向，从而确保生产过程的安全与高效。

本文档将介绍色标色环介质流向施工的原理、步骤和注意事项，并帮助读者了解如何正确地应用和操作。

2. 背景在许多工业领域，液体和气体的流动方向是非常重要的。

通过正确的流向控制，可以保障生产过程的顺利进行，防止发生意外事故，并提高生产效率。

为了达到这个目的，色标色环介质流向施工方案被广泛应用于许多行业，如化工、石油、石化、制药等。

3. 原理色标是通过使用不同颜色的标志来表示介质的流动方向。

一般而言，红色用来表示流向正常、液体或气体正常流动的状态；黄色用来表示流向警告、介质可能存在异常的状态；绿色用来表示流向安全、介质处于正常流动的状态。

色环是通过使用不同颜色的环来表示介质的流动方向。

一般而言，蓝色环表示槽内液体流向；红色环表示槽内液体出口；白色环表示槽内液体进口。

4. 施工步骤4.1. 准备工作在开始施工前，需要做好以下准备工作： - 确定施工范围和流向控制标准。

- 准备所需的材料和工具，如不同颜色的标志、环以及安装工具。

- 对施工现场进行清洁和整理，确保安全和工作效率。

4.2. 安装色标按照流向控制标准，使用不同颜色的标志安装在管道上。

一般来说，红色标志代表液体或气体的正常流动方向，黄色标志代表流动方向的警告，而绿色标志代表安全的流动方向。

安装步骤如下： 1. 清洁并标记管道表面。

2. 将红色标志安装在流向正常的管道上。

3. 将黄色标志安装在可能存在异常的区域上。

4. 将绿色标志安装在安全的区域上。

4.3. 安装色环按照流向控制标准，使用不同颜色的环安装在槽内。

蓝色环代表液体流向，红色环代表出口，白色环代表进口。

安装步骤如下： 1. 清洁槽内表面并标记液体的流向. 2. 安装蓝色环在液体流向的一端. 3. 安装红色环在液体流出的出口处. 4. 安装白色环在液体流入的进口处.4.4. 检查和测试完成色标色环的安装后，进行检查和测试以确保其正常运行。

1.设备篇：1.1 汽机设备：文档1.2 锅炉及除灰设备文档文档1.3 化学专业文档1.5电气、热控专业文档文档文档2. 管道篇2.1 主要工艺管道色彩：发电厂管道油漆施工方法及要求，应遵照中国国电集团编制的《发电企业安全设施配置规范手册》及《火力发电厂保温油漆设计规程》DL/T5072—2007执行。

有保温要求的设备和管道应符合《火力发电厂保温油漆设计规程》第9.1.7条的规定。

为便于识别，管道的介质名称及介质流向箭头应符合下列规定：2.1.1 管道弯头、穿墙处及管道密集、难以辨别的部位，必须涂刷介质名称及介质流向箭头。

介质名称可用全称或化学符号标识。

2.1.2 管道的介质名称和介质流向箭头的位置和形状如图9.1.7所示，图中的尺寸数值见表9.1.7，介质流向箭头的尖角为60°。

2.1.3 管道的介质名称和介质流向箭头的位置和形状1—质流向箭头 2—色环境 3—介质名称2.1.4 当介质流向有两种可能时，应标出两个方向的流向箭头。

2.1.5 介质名称和流向箭头可用黑色或白色油漆涂刷。

2.1.6 对于外径小于76mm 的管道，当在管道上直接涂刷介质名称及介质流向不易识别时，可在需要识别的部位挂设标牌。

标牌上应标明介质名称，并使标牌的指向介质流向。

管道的介质名称和介质流向箭头尺寸2.2 常用管道、支吊架、平台扶梯的油漆色彩 序号设备名称 面漆颜色及卡号 色环颜色及卡号 备注管道外每径或保温层外径a b c d e ≤100 40 60 30 100 60 101-200 60 90 45 100 80 201-300 80 120 60 150 100 301-500 100 150 75 150 120 ＞50012018090200150文档文档文档。

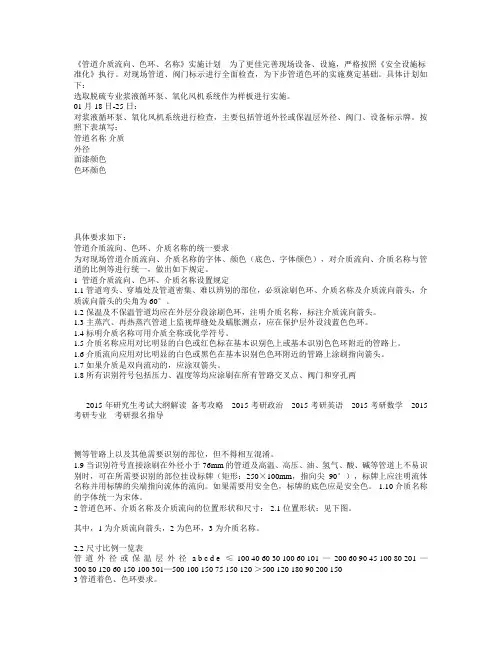

关于管道着色、介质流向及名称的管理规定为了加强生产设备的管理，使发电设备及其系统在基建期间就将现场的标识规范化，标准化，使生产现场安全设施管理与一期工程达到规范、统一，为大家创造一个清晰、安全、文明、规范的工作生产环境，提高安全管理水平，同时体现国家电力公司系统的整体要求，为创建一流电厂奠定基础，特制定此制度。

1．管道着色（包括底色和色环）按附表1执行；2．色环、介质名称、流向在管道上的相对位置按附图一执行；3．色环、介质名称、流向尺寸按附表2执行；4．管道着色具体施工要求：4．1 色环、介质名称、流向的标志在锅炉17米、锅炉零米、机房13.7米、机房6.8米、机房零米区域垂直管道喷涂的要求，喷涂标高以色环的上沿为准，向上流向距离地面为1.8米，向下流向距离地面为1.6米；4．2 其它区域要求，色环及介质流向应标注在管道弯头、穿墙处及管道密集、难以辨别的部位，其位置应在距弯头至少500mm的直管段上；如两个弯头相距不够1000mm时则应选择中间位置；10米以上的长管道应每10米标一次色环、介质流向及名称；4．3 当介质流向有两种可能时，应标出两个方向的指示箭头；4．4 文字和箭头在循环水、工业水、冲灰水、制粉、送粉管道上使用白色油漆喷涂，在其它管道上均使用黑色油漆喷涂；4．5 介质名称文字使用宋体字，字体大小参照附图1中的“c值”进行，字与字间距为标准间距；5．附属设备颜色见附表3；附表1：管道着色（包括底色和色环）标准执行GSB05-1426-2001（代替GSB G51001-94）附表2：色环、介质名称、流向尺寸（mm）附图一：色环、介质名称、流向在管道上的相对位置附表3：附属设备颜色1、保温管色环用管道底色2、白灰管道无色环用黑字3、工艺水室内黑管用白字4、石灰石管色环桔黄59 YR04一、说明1．石灰石制粉区设备颜色以淡绿色G02 为主色调。

2．所有箱体颜色为淡（苹果）绿G08。

3．所有搅拌机颜色为冰灰GY09。

发电厂管道色环介质流向等技术要求
发电厂的管道色环、介质流向等技术要求主要有以下几个方面：
1.管道色环的标识：为了方便维修和操作人员对管道进行识别和辨认，发电厂在各个管道上都要安装色环进行标识。

一般来说，热力管道采用红色，冷力管道采用蓝色，蒸汽管道采用黄色，气体管道采用绿色，化学品
管道采用橙色，暗水管道采用紫色等不同颜色进行标识。

2.管道介质的流向：发电厂的管道系统通常由多条管道组成，每条管
道都有自己的介质流向。

为了确保管道运行正常，防止介质逆流、混流等
问题，必须严格控制管道介质的流向。

一般来说，管道上都有箭头的标识，用来表示介质流向的方向。

操作人员在操作管道时，必须按照箭头指示的
方向进行操作，以保证管道介质的正常流动。

3.管道系统的设计和施工：管道系统是发电厂的重要组成部分，其设
计和施工必须符合相关国家标准和规范。

在设计时，要考虑到管道的材料、尺寸、承压能力等因素，确保管道能够承受正常运行条件下的工作压力。

在施工时，要保证管道的连接牢固，并采用合适的防腐蚀措施，以延长管
道的使用寿命。

4.管道的维护和检修：管道是发电厂的重要设备，必须进行定期的维
护和检修。

这包括对管道进行清洗、防腐蚀处理、泄漏检测等工作。

同时，还需要检查和更换管道中的阀门、法兰、管件等部件，以确保管道的正常
运行。

总之，管道色环、介质流向等技术要求是发电厂管道系统设计、施工、运行和维护的重要内容。

只有做好这些技术要求的相关工作，才能确保发
电厂的管道系统能够安全、稳定地运行，提供可靠的介质输送和供应服务。

电厂管道标志规定常用版(可以直接使用，可编辑实用优质文档，欢迎下载）电厂管道标志规定为了完善生产现场系统管道、设备的标志及提高现场的文明生产水平，使生产人员便于辩认，明确生产职责，特制定本规定。

一、总体要求：1、管道介质种类以管道底色、色环、文字标识。

介质流向以箭头标识。

2、设备名称以设备标志及阀门标牌标识，设备要有设备专责人标牌。

3、所有管路交叉点、阀门、穿墙处两侧及管道密集处难以辩别的地方，以及其他需要识别的部位，均需按规定涂刷色环、介质名称、箭头。

4、流体的其他识别符号，例如流体的压力、温度等可根据需要涂刷在上述规定部位的附近。

5、当识别符号直接涂刷在外径小于90mm的管路上且不易识别时，可在所需要识别的部位挂设标牌（矩形：250 100mm，指向尖角：90 ），标牌上应标明流体名称并用标牌的尖端指示流体流向。

如果需要用安全色，标牌的底色应是安全色。

二、标志的制做：1、管道涂色与色环颜色见附录1。

色环、介质名称、流向在管道上的相对位置见附录2。

2、设备标志牌用铝板制做，长方形，字体用仿宋字。

大型设备可直接印写在设备上面。

3、阀门标牌用铝板制做，圆形，金属底色，内外环绿色，绿色仿宋体字，有开关箭头，绿色。

无法安装圆形标牌的阀门，阀门标牌制做成长方形。

三、标识涂漆及安装：1、各种管道色环清晰；介质流向清楚；设备标志清晰、字体美观、整齐；设备名称、设备负责人落实；2、标牌安装采用贴或铆的方式，横平竖直，不许歪斜，且粘贴或铆接牢固无脱落现象；3、阀门标牌安装采用贴或由阀门手轮背帽固定，背帽不许压在文字上，造成看不清或是看不全；4、同一类型设备的标志安装在设备同一个位置上；同一类型管道标识要涂在同一标高同一位置上；5、主厂房内的水平布置的管道，色环或是箭头应画在明显位置并在同一水平中心轴线上；6、主厂房竖排管道，色环或是箭头应画在零米、运行平台及以上穿墙部分；7、如果管路内流体是双向流动的，就标志双向箭头；四、设备标志完成的时间要求：1、大、小修施工结束，冷态验收时应完成设备标志。

发电厂关于生产设备管道着色介质流向及安全警示线的规定一、色标管理： 生产设备色标管理是环境卫生学的一个重要内容，它已经运用到企业的管理方面，是企业标准化管理不可缺少的组成部分。

根据原国家电力工业部颁发的“火力发电厂保温油漆设计规程”（ＤＬ／Ｔ５０７２—１９９７），对生产设备及管道色标管理的规定，制定我厂色标管理要求如下：１、管道着色及介质流向：（介质色标释义附表一）附表一：序号 管道名称 底漆颜色 色环颜色０１ 主蒸汽、再热蒸汽管道 －　－　－　－　－ 无 无环０２ 抽汽、背压蒸汽、供热管道 －　－　－　－　－ 无 ＭＹ１００红色０３ 其它蒸汽管道 －　－　－　－　－ 无 红色０４ 凝结水管道（保温） －　－　－　－　－ 无 Ｃ２５Ｙ５０浅绿０５ 凝结水管道（不保温） Ｃ５０Ｙ１００浅绿 无环０６ 给水管道 －　－　－　－　－ 无 ＣＹ１００绿色０７ 除盐水、化学补充水管道 浅绿 白色０８ 疏放水、排放水管道 －　－　－　－　－ 无 绿色０９ 热网水管道 －　－　－　－　－ 无 褐色１０ 循环水、工业、射水、灰水管道 Ｋ１００黑色 无环１１ 消防水管道 ＭＹ１００红色　无环１２ 油管道（排油、回油、污油） Ｙ１００黄色 无环１３ 冷风道 Ｃ５０浅蓝 无环１４ 热风道、除尘器加热风道 －　－　－　－　－ 无 Ｃ１００黑色１５ 烟道 －　－　－　－　－ 无 无环１６ 原煤管道 Ｋ１００黑色 无环１７ 制粉、送粉管道（保温） －　－　－　－　－ 黑色１８ 送粉管道（不保温） 浅灰 Ｋ１００黑色１９ 空气管道 天蓝 无环２０ 氧气管道 蓝色 红色２１ 氢气管道 橙色 无环２２ 二氧化碳、氮气管道 Ｋ４０浅灰 ＭＹ１００红色２３ 乙炔管道 白色 ＭＹ１００红色２４ 联氨 橙黄 红色２５ 酸液 浅灰 橙黄２６ 碱液 浅灰 雪青２７ 磷酸三钠溶液 绿色 红色２８ 过滤水 浅蓝 无环２９ 工业水及水箱、埋地管道 黑色 无环３０ 除盐水箱、补水箱 浅绿色 无环３１ 主变、厂用变压器 电机灰△ 无环３２ 发电机、励磁机本体、汽机低压缸　豆绿△ 无环３３ 汽机高压缸、导汽管、化妆板 银色灰△ 无环３４ 单元、就地仪表盘 湖水绿△ 无环３５ 支吊架、平台扶梯 银灰 无环３６ 各类阀门 灰色 无环３７ 阀门手轮 红色 无环３８ 电机 电机灰△ 无环３９ 泵、风机、管道支架、钢架步道 灰色 无环４０ 栏杆 除电镀外天蓝△　无环注：“　－　－　－　－　－”代表可刷银粉，“△”代表本厂自定色。

设备、管道表面油漆、色环管理规定1:总则1．1为了确保安全生产，避免在操作上、设备检修上发生误判断等情况，根据《电力生产企业安全设施规范手册》和中华人民共和国电行业标准《火力发电厂保温油漆设计规程》并结合本厂的实际情况制定本规定。

2.油漆2．1 下列情况必须按不同要求进行外部油漆：2．1．1不保温的设备、管道及其附件；2．1．2介质温度低于120℃的保温设备、管道及其附件；2．1．3．支吊架、平台扶梯等(现场制作部分)。

2．2 不保温的设备和管道应根据防腐工艺要求和油漆的性能选用油漆，选用的油漆种类、颜色和涂刷度数应符合下列规定：2．2．1．室内布置的设备和管道，宜先涂刷2度防锈漆，再涂刷1～2度油性调合漆；室外布置的设备和汽水管道，宜先涂刷2度环氧底漆，再涂刷2度醇酸磁漆或环氧磁漆；室外布置的气体管道，宜先涂刷2度云母氧化铁酚醛底漆，再涂刷2度云母氧化铁面漆。

2．2．2．油管道和设备外壁，宜先涂刷l～2度醇酸底漆，再涂刷l~2度醇酸磁漆；油箱、油罐内壁，宜先涂刷2度环氧底漆，再涂刷1～2度铝粉缩醛磁漆或环氧耐油漆。

2．2．3．管沟中的管道，宜先涂刷2度防锈漆，再涂刷2度环氧沥青漆。

2．2．4．循环水管道、工业水管道、工业水箱等设备，宜先涂刷2度防锈漆，再涂刷2度沥青漆；直径较大的循环水管道内壁，宜涂刷2度环氧富锌底漆。

2．2．5．排汽管道应涂刷l~2度耐高温防锈漆。

2．2．6．制造厂供应的设备(如水泵、风机、容器等)和支吊架，若油漆损坏时，可涂刷1度颜色相同的油漆。

2．2．7．设备和管道的油漆颜色可按下表执行（管道油漆颜色表）管道油漆颜色表（摘自《火力发电厂保温油漆设计规程》DL/T 5072—1997；《电力生产企业安全设施规范手册》1998.5）序号管道名称底色色环1 主蒸汽、再热蒸汽管道——无环2 抽汽、背压蒸汽、供热管道——红色3 其他蒸汽管道——红色4 凝结水管道（保温）——浅绿色5 凝结水管道（不保温）浅绿色无环6 给水管道——绿色7 除盐水、化学补充水管道浅绿色白色8 疏放水、排水管道——绿色9 热网水管道——褐色10 循环水、工业水、射水、冲灰水管道黑色无环11 消防水管道红色无环12 油管道黄色无环13 冷风道浅蓝色无环14 热风道、除尘器加热风道——蓝色15 烟道——无环16 原煤管道黑色无环17 制粉、送粉管道（保温）——黑色18 送粉管道（不保温）浅灰色黑色19 天然气、高炉煤气管道蓝色黑色20 空气管道天蓝色无环21 氧气管道蓝色红色22 氢气管道橙色无环23 二氧化碳、氮气管道浅灰色红色24 乙炔管道白色红色25 硫酸亚铁和硫酸铝管道褐色无环26 盐水管道白色雪青色27 氯气管道深绿色白色28 氨气管道黄色黑色29 联氨橙黄色红色30 酸液浅灰色橙色31 碱液浅灰色雪青色32 磷酸三钠溶液绿色红色33 石灰浆浅灰色白色34 过滤水浅蓝无环35 埋地管道黑色无环36 工业水箱黑色——37 除盐水箱、补水箱浅绿色——38 支吊架银灰色——39 平台扶梯银灰色——2．3 保温的设备和管道选用的油漆种类和涂刷度数应符合下列规定：2．3．1．当介质温度低于120℃时，设备和管道的表面应涂刷2度防锈漆。

1.设备篇：1.1 汽机设备：1.2 锅炉及除灰设备1.3 化学专业1.5电气、热控专业2.管道篇2.1 主要工艺管道色彩：发电厂管道油漆施工方法及要求，应遵照中国国电集团编制的《发电企业安全设施配置规范手册》及《火力发电厂保温油漆设计规程》DL/T5072—2007执行。

有保温要求的设备和管道应符合《火力发电厂保温油漆设计规程》第9.1.7条的规定。

为便于识别，管道的介质名称及介质流向箭头应符合下列规定：2.1.1 管道弯头、穿墙处及管道密集、难以辨别的部位，必须涂刷介质名称及介质流向箭头。

介质名称可用全称或化学符号标识。

2.1.2 管道的介质名称和介质流向箭头的位置和形状如图9.1.7所示，图中的尺寸数值见表9.1.7，介质流向箭头的尖角为60°。

2.1.3 管道的介质名称和介质流向箭头的位置和形状1—质流向箭头2—色环境3—介质名称2.1.4 当介质流向有两种可能时，应标出两个方向的流向箭头。

2.1.5 介质名称和流向箭头可用黑色或白色油漆涂刷。

2.1.6 对于外径小于76mm的管道，当在管道上直接涂刷介质名称及介质流向不易识别时，可在需要识别的部位挂设标牌。

标牌上应标明介质名称，并使标牌的指向介质流向。

管道外每径或保温a b c d e层外径≤100 40 60 30 100 60101-200 60 90 45 100 80201-300 80 120 60 150 100301-500 100 150 75 150 120＞500 120 180 90 200 150管道的介质名称和介质流向箭头尺寸2.2 常用管道、支吊架、平台扶梯的油漆色彩。
